Type de produit	Radio portative PMR avec fonction PTI (Protection du Travailleur Isolé)
Marque	ICOM
Modèle	IF-F34GSPTI
Fréquences	136-174 MHz (VHF) pour IF-F34 série
Canaux	256 (16 banques)
Espacement des canaux	25 kHz et 12,5 kHz
Dimensions (L x H x P)	53 x 120 x 32,5 mm
Poids	300 g avec batterie BP-231
Alimentation	Batterie Lithium-Ion BP-231, 7,4 V / 1150 mAh
Puissance d'émission	5 W (IF-F34 série)
Consommation en émission	1,8 A
Consommation en réception (veille)	85 mA
Consommation en réception (max audio)	300 mA
Fonctions principales	Émetteur-récepteur radio, fonction PTI avec détection de mouvement et d'immobilité, alarme manuelle et automatique, 5 modes de sécurité, module accéléromètre double axe
Affichage	Écran LCD 8 caractères (extensible à 95 en mode défilant)
Modes de sécurité PTI	Perte de verticalité, perte de mouvement, perte de mouvement ou verticalité, perte de mouvement et verticalité, détention de mouvement (antivol)
Angle d'inclinaison	Programmable au degré près (accéléromètre 2 axes)
Antenne fournie	FA-SC55V (VHF) ou FA-SC57U (UHF)
Clip ceinture fourni	MB-94
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Pièces détachées	Batterie BP-231, antennes FA-SC55V/FA-SC57U, clip ceinture MB-94
Réparabilité	Réparation par un technicien agréé ICOM
Informations générales	Fabriqué par ICOM France, certifié ISO 9001

FOIRE AUX QUESTIONS - IF-F34GSPTI ICOM

Comment activer la fonction PTI ?

La fonction PTI est activée par défaut lors de la mise sous tension. Pour une alarme manuelle, appuyez sur le bouton rouge situé sur le dessus du portatif. L'alarme automatique se déclenche en cas d'inclinaison ou d'immobilité après une temporisation paramétrable.

Comment régler l'angle d'inclinaison ?

L'angle d'inclinaison est programmable par logiciel via un accéléromètre 2 axes. Il peut être réglé au degré près, notamment entre 0 et 90 degrés. Contactez votre administrateur pour la configuration.

Quelle est l'autonomie de la batterie BP-231 ?

La batterie Lithium-Ion BP-231 a une capacité de 1150 mAh sous 7,4 V. L'autonomie dépend de l'utilisation, mais en réception veille elle consomme 85 mA, offrant environ 13,5 heures d'autonomie.

Comment passer en mode antivol ?

Le mode antivol correspond au mode de détention de mouvement. Pour l'activer, sélectionnez le mode 'détention de mouvement' dans les paramètres PTI. Cela déclenche une alarme si le portatif est déplacé après avoir été posé.

Que faire en cas d'alarme intempestive ?

Si l'alarme se déclenche sans raison, vérifiez que le portatif n'est pas incliné ou immobile pendant la temporisation. Vous pouvez désactiver temporairement la fonction PTI en appuyant sur le bouton rouge ou en redémarrant l'appareil.

Comment programmer les canaux ?

La programmation des 256 canaux s'effectue via un logiciel dédié et un câble de programmation. Consultez le manuel technique ou contactez votre installateur.

Puis-je utiliser une antenne différente ?

Oui, vous pouvez utiliser d'autres antennes compatibles avec la gamme de fréquences (136-174 MHz pour IF-F34). Cependant, utilisez uniquement des antennes recommandées par ICOM pour éviter d'endommager l'émetteur.

Comment nettoyer le portatif ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de solvants, produits abrasifs ou jets d'eau. Pour les contacts, utilisez un produit de contact spécifique.

Où trouver des pièces de rechange ?

Les pièces détachées telles que la batterie BP-231, les antennes FA-SC55V/FA-SC57U et le clip ceinture MB-94 sont disponibles chez les revendeurs agréés ICOM ou sur le site web d'ICOM France.

Quels sont les 5 modes de sécurité PTI ?

Les modes sont : 1) Perte de verticalité (homme mort), 2) Perte de mouvement, 3) Perte de mouvement OU verticalité, 4) Perte de mouvement ET verticalité (sécurité maximale), 5) Détention de mouvement (antivol).

MODE D'EMPLOI IF-F34GSPTI ICOM

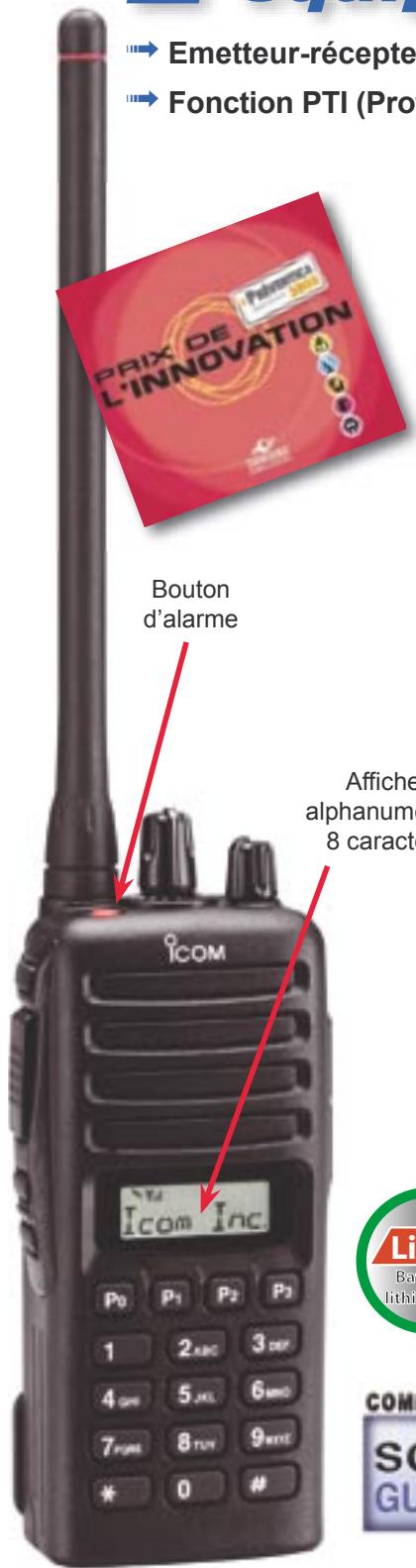

2 Équipements en un !

Émetteur-récepteur radio : Émission réception audio et alphanumérique ("textos") Fonction PTI (Protection du Travailleur Isolé) : Détection de mouvement ou/et d'immobilité

Portatif dernière génération

Dimensions et poids optimisés

Portatif PMR «PTI» le plus compact de la gamme (53 x 120 x 32,5 mm pour 300 g).

Batterie Lithium-Ion

Équipe en standard de batterie Li-Ion BP-231 et sans effet mémoire (7,4 V / 1150 mAh).

Fonction PTI et perte de mouvement

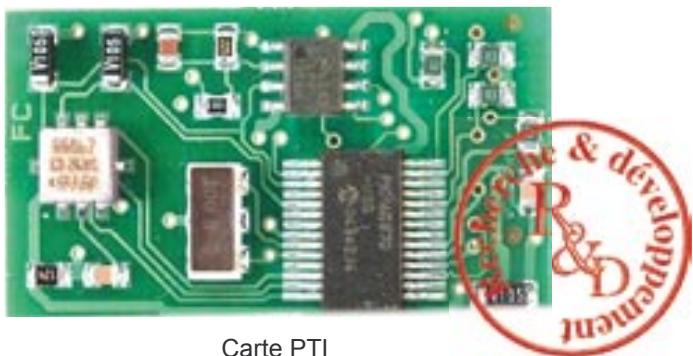

Equipé en standard de la dernière génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre). Alarme manuelle ou automatique avec module accéléromètre.

L'alarme automatique se déclenche lorsqu'elle portatif est inclinée ou immobile.

Une pré-alarme sonore avertit l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détention de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré près.

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Sensibilité inégalée

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (détection des vibrations du corps). Le seul de détection de mouvement est régliable en continu.

Modèle sans clavier créé avec antenne courte.

Autres fonctionnalités

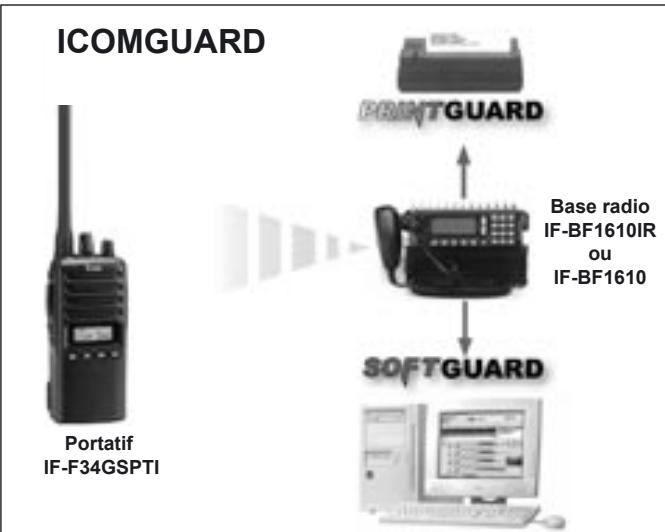

Les portatifs PTI peuvent être inclus dans une flotte ICOM existante ou être intégrés dans les systèmes de gestion PRINTGUARD ou SOFTGUARD.

Affichage de textes sur l'écran du portatif

L'écran LCD affiche jusqu'à 8 caractères, extensible jusqu'à 95 en mode défilant (scrolling).

Détection de mouvement grâce au module PTI.

Lors de la mise sous tension du portatif.

-Par l'envoi d'un sélectif à la base qui envoie un accusé de réception (ACK)

-La base interrogé le portatif qui retourne alors un «ACK»

Caracteristiques

• Fréquences : 136-174 MHz FM (IF-F34 série) 400-470 MHz FM (IF-F44 série)
• Canaux : 256 (16 banques)
• Espacement des canaux : 25 kHz et 12,5 kHz
• Dimensions :

53 (L) x 120 (H) x 32,5 (P) mm

• Poids : 300 g avec BP-231

Puisance :

5 W (IF-F34 série)

4 W (IF-F44 série)

• Consommation :

Emission: 1,8A

Réception : Veille : 85 mA

Max audio : 300 mA

Le portatif PTI est livré avec :

une batterie BP-231 Li-Ion 7,4 V/1150 mAh, une antenne FA-SC55V (VHF) ou FA-SC57U (UHF) et un clip ceinture MB-94.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEBICOM: http://www.icom-france.com

E-mail: [e-mail]

ISO 9001

AFAQ N° 1997/8074
