Type de produit	Radio bidirectionnelle mobile UHF
Marque	ICOM
Modèle	IC-F6061
Dimensions (face avant, L×H×P)	16 × 45 × 150 mm
Poids (approx.)	1,3 kg
Alimentation	13,6 V CC (câble d'alimentation DC fourni)
Gamme de fréquences	400-470 MHz (UHF)
Nombre de canaux	512 canaux (max.), répartis en 128 zones
Espacement des canaux	25 / 20 / 12,5 kHz (programmable)
Puissance d'émission	45 W (UHF)
Sensibilité du récepteur (FM)	0,25 μV (à 12 dB SINAD)
Protection (face avant)	IP-54 (poussière et projections d'eau)
Écran	LCD graphique rétro-éclairé, 2 lignes de 12 ou 24 caractères
Haut-parleur	4 W en face avant
Microphone fourni	HM-152 (microphone à main)
Connecteur externe	D-Sub 25 broches (DB25)
Signalisation	2/5 tons, CTCSS/DTCS (40 couples)
Scrambler intégré	Inversion de fréquence ; options UT-109 (32 codes) ou UT-110 (1020 codes tournants)
Fonctions de sécurité	Mot de passe au démarrage, KILL/STUN (désactivation à distance)
Compatibilité numérique	Option UT-126H (mode 6,25 kHz)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente ICOM. Boîtier robuste résistant aux vibrations (norme MIL-STD810).
Informations générales	Notice d'utilisation téléchargeable gratuitement sur le site ICOM. Accessoires optionnels : kit de séparation RMK-3, câbles de déport OPC-607/608/609, microphone HM-148, platines scrambler UT-109/110, platine trunk LTR UT-111, platine numérique UT-119H.

FOIRE AUX QUESTIONS - IC-F6061 ICOM

Comment installer la radio dans un véhicule ?

Fixez l'étrier de montage fourni à l'aide des vis. Branchez le câble d'alimentation DC à une source 13,6 V CC. Connectez le microphone HM-152 au connecteur RJ45 avant. Pour une installation déportée, utilisez le kit RMK-3 et le câble OPC-609 (1,9 m) pour séparer la face avant du boîtier principal.

Puis-je séparer la face avant du boîtier principal ?

Oui, grâce au kit de séparation optionnel RMK-3 et au câble de déport OPC-609 (1,9 m). La face avant détachée conserve une protection IP-54 contre la poussière et les projections d'eau.

Comment programmer les canaux ?

La programmation s'effectue via un logiciel dédié sur PC (CPU flashé). Les canaux sont réglables en fréquence, espacement (25/20/12,5 kHz) et signalisation (CTCSS/DTCS, 2/5 tons). Les 512 canaux peuvent être organisés en 128 zones.

Quels types de microphones sont compatibles ?

Le microphone fourni est le HM-152 (microphone à main). En option, le HM-148 (microphone dynamique pour utilisation intensive) est disponible. Le microphone de table peut être connecté via le kit RMK-2.

Comment activer le scrambler ?

Le scrambler par inversion de fréquence est intégré. Pour plus de sécurité, installez la platine optionnelle UT-109 (32 codes non tournants) ou UT-110 (1020 codes tournants). L'activation se fait via le menu de programmation.

La radio est-elle étanche ?

La face avant détachable est conforme à la norme IP-54, résistant à la poussière et aux projections d'eau. Le boîtier principal n'est pas étanche, mais il est robuste et résiste aux vibrations (norme MIL-STD810).

Comment utiliser la fonction ANI ?

La fonction ANI (Automatic Number Identification) utilise la signalisation DTMF. Elle envoie automatiquement un code d'identification lors de l'appui sur le PTT. La programmation se fait via le logiciel.

Que faire en cas d'oubli du mot de passe ?

Contactez le service après-vente ICOM. Le mot de passe est programmable et peut être réinitialisé par un technicien agréé. La fonction KILL/STUN permet de désactiver la radio à distance en cas de perte ou de vol.

Quels accessoires sont disponibles pour le montage déporté ?

Le kit RMK-3 permet de déporter la face avant avec les câbles OPC-609 (1,9 m), OPC-607 (3 m) ou OPC-608 (8 m). Le kit RMK-2 est également disponible pour d'autres configurations.

Comment mettre à jour le logiciel de la radio ?

Le CPU est flashé et peut être mis à jour sur demande via un logiciel ICOM. Contactez votre revendeur ou le service après-vente pour obtenir la dernière version du firmware.

MODE D'EMPLOI IC-F6061 ICOM

• Fréquences couvertes

IC-F506

IC-F606

• Nombre de canaux

: 136-174 MHz

400-470MHz

• Espacement des canaux:

Max. 512 canaux

1128 zones

12.5/35kHg

15/30 kHz

137706KPI2 2557

6,25 kHz (option)

Pas du canal PLL

Impédance d'antenne

• Alimentation
• Consommation

(approx) Tx à 50/45 W

Rx Max a

Veille

• Température d'utilisation
• Dimensions (L×H×P) : 16 x 45 x 150 mm

poids non incluses)

• Poids (approx.)
• Étanchéité face avant

: 1,3 Kg

: IP-54 (contrôles

éclaboussures

d'eau)

Emetteur

• Anti-vibrations

: MIL-STD810

Puissance (AP)

: 50 W (VHF)

45 W (UHF)

• Excursion maximale

: ±5,0

2,5 kHz

(large / moyen / étroit)

• Erreur fréquence :

Émis. non essentielles

: ±1 kHz

: 0.25 μW (≤1 GHz)

: 1,0 μW (>1 GHz)

1.0 μW (> 1 GHz)

·Puis. ducanaladjacent70/60dB

(large / étroit)

Distorsion audio

(40% déviation)

• Limitation de modulation: 70–100 % Max.

Impédance du mic. 600Ω (8-pin RJ45)

Recepteur

Sensibilité FM : 0,25 μV

(à 12 dB SINAD)

ue : 0.20 uV

(à 5%BER)

Sensibilité du squelch : 0,25 μV (typ. Seuil)

• Sélec. du canal adjacent : 85 / 75 dB typ.

(large / étroit)

Réjection de la fréquence image: 90 dB type

Intermodulation

77 dB typ

• Puissance audio

4W typ. à 10%

sous 4 Ω

Impédance HP ext. : 4 Ω

Accessoires fournis

• Microphone à main, HM-152 • Câble alim. DC • Support microphone
• Etrier de montage • Vis • Autocollant d'assignation des touches

HM-148 : Microphone dynamique pour utilisation intensive

KIT De DEPORT

RMK-2

CABLES De DEPORT

OPC-609 (1.9 m)

OPC (3)

OPC-60 (8 m)

RMK-3 : Permet d'installer la face avant séparément du boîtier

OPC-609: Câble de déport de 1,9 m à utiliser avec un RMK-3

OPC-607 (3 m) et OPC-608 (8 m) : Permet la connexion d'accessoires ex

ternes

Microphone de TABLE

UT-109 (Ver. 02): Platine scrambler 32 codes à inversion de fréquences

UT-110 (Ver. 02) : Platine scrambler 1020 codes tour

nants

UT-111: Platine Trunk LTR

UT-119H : Platine numérique

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEBICOM: http://www.icom-france.com

E-mail: [e-mail]

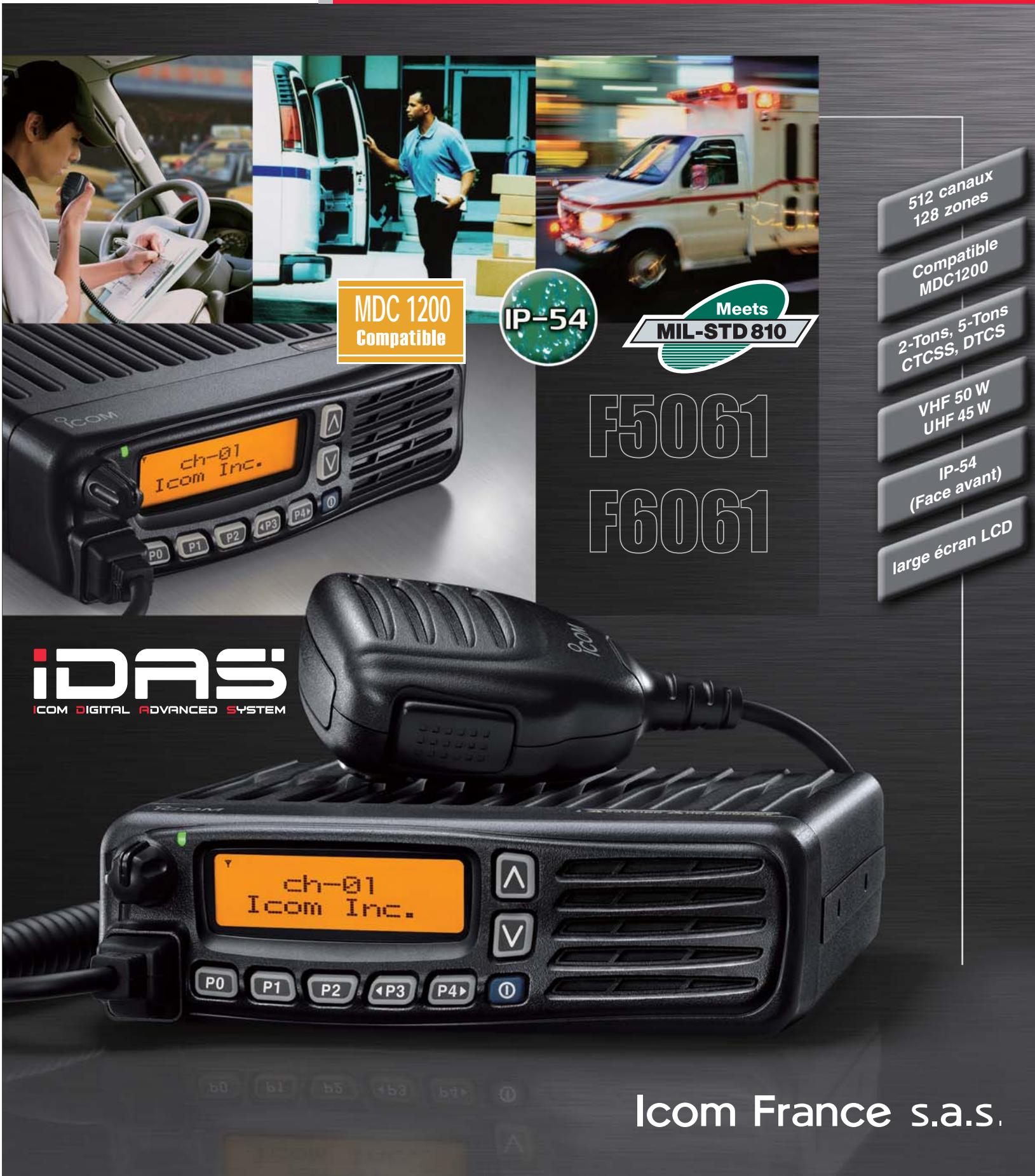

ICOM

IC-F5061

Mobile VHF

IC-F6061

Mobile UHF

cauau

512 0

126 = a · b · 2

atible

Comp C1200

m - 1 0;

5^2 - 10^2

-101

180^

VHF 45W

UHF

12 × 54

(Face 3)

Utilisez aujourd'hui les technologies du futur !

ICOM DIGITAL ADVANCED SYSTEM

MDC 1200 Compatible

Mobile représenté avec kit de séparation face avant, RMK-3, et câble, OPC-609.

Face avant détachable

Grâce au kit RMK-3 (optionnel) et au câble de séparation, la face avant de la radio peut être séparée de l'unité principale. Ainsi, même dans les espaces réduits, l'installation devient plus facile.

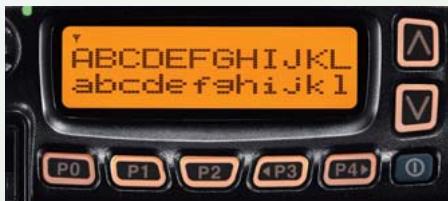

Écran LCD graphique

L'écran à matrice de points rétro-éclairé permet une parfaite distinction des deux lignes de caractères. Le type d'affichage peut être modifié de manière à obtenir, au besoin, une ligne de 12 caractères ou bien deux lignes, soit 24 caractères.

Haut-parleur en face avant

Le haut-parleur de 4 W offre une audio claire et forte.

Le "compander" intégré optimise le rapport signal sur bruit.

Protection contre la poussière et les projections d'eau : norme ip-54

Le châssis est robuste et la coque de la face avant en polycarbonate sont résistants aux chocs et vibrations. Utilise en mode déporté, la face avant offre une protection contre la poussière et les projections d'eau équivalente à la norme IP-54.

Fréquences couvertes étendues et nombreux canaux

La série IC-F5061 assure une couverture large bande (VHF 136-174 MHz, UHF 400-470 MHz). Les 512 canaux répartis en 128 banques permettent d'enregistrer et de modifier aisément une multitude de groupes d'appel. L'espacement des canaux est réglable (25 / 20 / 12,5 kHz).

• Programmable 25 / 12,5 kHz ou 20 / 12,5 kHz.

Multi-signalisation 2 et 5 tons en standard

Avec les signalisations 2 et 5 tons, il est possible d'envoyer un code avec un appel et de décoder une multitude de codes sur un canal.

40 couples de canaux mémoire CTCSS/DTCS sont également disponibles.

Cette fonction détecte le niveau du S-metre des stations relais et désigne automatiquement la station plus puissante ou bien la première à dépasser le niveau du S-metre préselectionné. Ce dispositif est très utile pour basculer entre plusieurs relais!

Mode "slave scan

Lors de l'utilisation du mode scan normal (balayage), le choix de la liste de canaux à balayer (scan list) peut être fait indépendamment du réglage des canaux.

En revanche, avec le mode "slave scan", la scan list est automatiquement en fonction du canal utilisé. Cette fonction s'avère très pratique, lors d'un changement de canal de Traffic ou d'un changement de site, car les réglages du balayage n'ont alors plus besoin d'être modifiés.

Scanning optimisé

En mode scanning, le canal de transmission sélectionné lors de l'appui sur la touche PTT peut être programmé depuis la scan list. Le canal de départ, le dernier canal détecté, le canal prioritaire et le canal préprogrammé peuvent être sélectionnés.

De plus, une fonction spéciale permet de "sauter" les canaux occupés.

Scrambler incorpore (brouilleur)

Un système de scrambler par inversion de fréquence assure la confidentialité des conversations. Pour plus de sécurité, deux scramblers sont disponibles en option : 32 codes non tournants (UT-109R), ou 1020 codes tournants (UT-110R)

Connecteur D-Sub (DB25)

Pour les branchements extérieurs, la série IC-F5061 est équipée d'un connecteur 25 pins.

Autres caractéristiques

• Fonction ANI avec DTMF
• Mot de passe au démarrage
• Fonction KILL/ STUN en cas de vol ou perte, pour désactiver le poste
• Fonction surveillance : suppression temporaire des bip sonores et du rétroéclairage
• Fonction trunk LTR en standard
• Numéro de série numérique
• CPU flashé pour customiser le logiciel en cas de nécessité (sur demande)
• Différentes fonctions programmables au décroché du micro
• Fonction de décrochage de microprogrammable
• Microphone dynamique HM-148 en option
• Et bien plus encore...

Les portatifs de la série IC-F3062/F4062 complètent la nouvelle gamme des terminaux ICOM.

Compatible numérique

Mode numérique 6,25 kHz avec la platine optionnelle UT-126H
