Type de produit	Radio bidirectionnelle portable
Marque	ICOM
Modèle	IC-F51V
Bande de fréquences	136-174 MHz (VHF)
Nombre de canaux	128 canaux / 8 banques
Espacement des canaux	12,5 / 20 / 25 kHz
Impédance d'antenne	50 Ω (SMA Type)
Alimentation	7,2 VDC, batterie Li-ion BP-227 (1700 mAh)
Autonomie typique	Environ 10 heures (cycle 5:5:90)
Température d'utilisation	-25 °C à +55 °C
Dimensions (L × H × P)	56 × 97 × 36,4 mm
Étanchéité	IP67 (immersion 1 m / 30 min)
Puissance RF	5 W
Puissance audio	700 mW (haut-parleur interne)
Normes militaires	MIL-STD 810C/D/E/F
Signalisation	CTCSS, DTCS, 2 tons, 5 tons, BIIS 1200, MDC1200
Fonctions principales	Vibreur, enregistreur vocal 8 min, fonction travailleur isolé, VOX, scrambleur, scanning prioritaire
Accessoires fournis	Notice, antenne (selon version), clip crocodile MB-98, batterie BP-227
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants. Conserver au sec.
Sécurité	Utiliser uniquement des accessoires approuvés. Respecter les réglementations locales. Éviter l'exposition excessive aux RF.
Pièces détachées et réparabilité	Contacter un centre de service agréé ICOM. Batterie et antenne remplaçables.

FOIRE AUX QUESTIONS - IC-F51V ICOM

Quelle est l'autonomie de la batterie ?

L'autonomie typique avec la batterie Li-ion BP-227 (1700 mAh) est d'environ 10 heures selon un cycle d'utilisation de 5% d'émission, 5% de réception et 90% en veille.

La radio est-elle étanche ?

Oui, elle est certifiée IP67, ce qui signifie qu'elle résiste à une immersion jusqu'à 1 mètre de profondeur pendant 30 minutes ainsi qu'à la poussière.

Comment fonctionne la fonction travailleur isolé (lone worker) ?

Lorsque la radio reste en veille sans activité pendant une durée programmée (1 à 255 min), elle émet un bip. Si vous n'appuyez pas sur le bouton d'urgence dans un délai programmé (1 à 255 sec), un signal d'alerte est transmis automatiquement à un collègue ou au PC de sécurité.

Comment utiliser l'enregistreur vocal ?

L'enregistreur vocal peut démarrer automatiquement à la réception d'un appel 5 tons ou BIIS 1200, ou manuellement. Il enregistre jusqu'à 8 minutes au total, avec des durées prédéfinies de 10, 30, 60 ou 120 secondes par enregistrement.

Comment programmer les canaux et le scanning ?

La programmation s'effectue via un logiciel dédié sur PC avec le câble de clonage OPC-966 (RS-232) ou OPC-966U (USB). Vous pouvez définir jusqu'à 17 listes de scanning personnalisables (canal de démarrage, d'émission, d'arrêt, prioritaire, etc.).

Quels accessoires sont compatibles avec le microphone GPS ?

Le microphone HM-170GP est un micro haut-parleur étanche IP-X7 avec fonction GPS intégrée. Il transmet la position via le protocole BIIS 1200. D'autres micros comme le HM-138, HM-168 ou HM-169 sont également compatibles.

Comment activer la fonction vibreur ?

La fonction vibreur s'active automatiquement lorsqu'un code 5 tons pré-programmé ou un appel BIIS 1200 (groupe ou message d'état) est reçu. Plusieurs modes de vibration sont disponibles dans la programmation.

Quelle est la différence entre IC-F51V et IC-F61V ?

Le modèle IC-F51V fonctionne en VHF (136-174 MHz), tandis que l'IC-F61V fonctionne en UHF (400-470 MHz). Leurs caractéristiques physiques et fonctionnelles sont identiques.

Comment nettoyer la radio ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur. N'utilisez jamais de solvants, produits abrasifs ou jets d'eau. Veillez à ce que les connecteurs soient secs avant de les brancher.

Où trouver les mises à jour et manuels ?

Les mises à jour logicielles et les manuels sont disponibles sur le site www.icom-france.com ou auprès de votre revendeur. Utilisez le câble de clonage pour mettre à jour le firmware.

MODE D'EMPLOI IC-F51V ICOM

• Fréquences couvertes

IC-F51V

:136-174MHz

IC-F61V

:400-470MHz

• Nombre de canaux

: Max. 128 canaux / 8 banques

• Espacement des canaux : 12,5 / 20 / 25 kHz
• Pas du canal PLL

:2,5/3,125kHz

Impédance Antenne

:50Ω(SMA Type)

• Alimentation

:7,2VDC

: 500mA (Haut-parleur interne)

: 350 mA (Haut-parleur externe)

Veille

:85mA

• Températures d'utilisation: -25 °C à +55 °C
• Dimensions (L × H × P)

: 56× 97× 36,4mm

Modulation de fréquence par variation de réactance

• Excursion maximale

: ±5 kHz (large)

± 4 kHz (moyen)

±2,5 kHz (étroit)

• Erreur Fréquence

:±2,5 ppm

• Émissions non-essentielles

: 0,25 W (≤1 GHz)

1,0 W (>1 GHz)

• Limitation de modulation

60-100 % au Max. déviation

• Distorsion harmonique

: 3 % typ. (AF 1 kHz, 40 % deviation)

Puissance du canal adjacent

70 dB Min. (large, moyen)

60 dB Min. (étroit)

• Impédance micro. Ext.

: 9-Pins multi connecteur/2,2 kΩ

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax:

WEBICOM: http://www.icom-france.com

E-mail: [e-mail]

ICOM

Recepteur

Sensibilité

: -4 dBμV typ. (emf, à 20 dB SINAD)

• Sensibilité du squelch

: -4 dBuV typ. (emf, au seuil)

• Sensibilité du canal adjacent: 75 dB typ. (large, moyen)

65 dB typ. (étroit)

Taux de réjection réception : 70 dB

• Intermodulation

:67dBtyp.

• Bruit et ronflement

55 dB typ. (large)

(Avec filtre

53 dB typ. (moyen)

50 dB typ. (étroit)

• Puissance audio

0,7 W typ. (Haut-parleur interne)

0,5 W typ. (Haut-parleur externe)

à 5 % de distortion sous 8 Ω

• Connecteur HP externe

: 9-pin multi connecteur / 8 Ω

Normes militaires

Les radios IC-F51/F61 répondent aux normes militaires suivantes.

Standard	MIL 810C		MIL 810D		MIL 810E		MIL 810F
	Method	Proc.	Method	Proc.	Method	Proc.	Method	Proc.
Pres.asse	500.1	I	500.2	I, II	500.3	I, II	500.4	I, II
Temp. haute	501.1	I	501.2	I, II	501.3	I, II	501.4	I, II
Temp. basse	502.1	I	502.2	I, II	502.3	I, II	502.4-3	I, II
Variat. temp.	503.1	I	503.2	I	503.3	I	503.4	I
Rotations solaires	505.1	I	505.2	I	505.3	I	505.4	I
Pluie	506.1	I, II	506.2	II, III	506.3	II, III	506.4	-
Humidité	506.1	I, II	507.2	II, III	507.3	II, III	507.4	-
Brume	507.1	I	509.2	I	509.3	I	509.4	-
Poussière	509.1	I	510.2	I	510.3	I	510.4	I
Vibration	514.2	VIII, X	514.3	I	514.4	I	514.4	I
Choc	516.2	I, II, V	516.3	I, IV	516.4	I, IV	516.5	I, IV

Accessoires fournis:

• Notice en Français
• Antenne (modèle différent suivant version)

- Prince crocodile MB-98 - Batterie BP-227 (7,2 V 1700 mA)

ICOM

RADIOCOMMUNICATION

IC-F51V

Portatif VHF

IC-F61V

Portatif UHF

Submersible

1 m de profondeur / 30 min

128 canaux à banques

2 Tons, 5 Tons Compatible BIIS-1200

5 W RF 700 mW AF

Eranche IP-67

Ecran LCD 8 caractères

Enregistre voix

vionyibvre

Fonction vis

VIBREUR

700 mW SORTIE AUDIO (typ.)

ENREGISTREUR VOCAL 8 minutes

Icom France S. A. S.

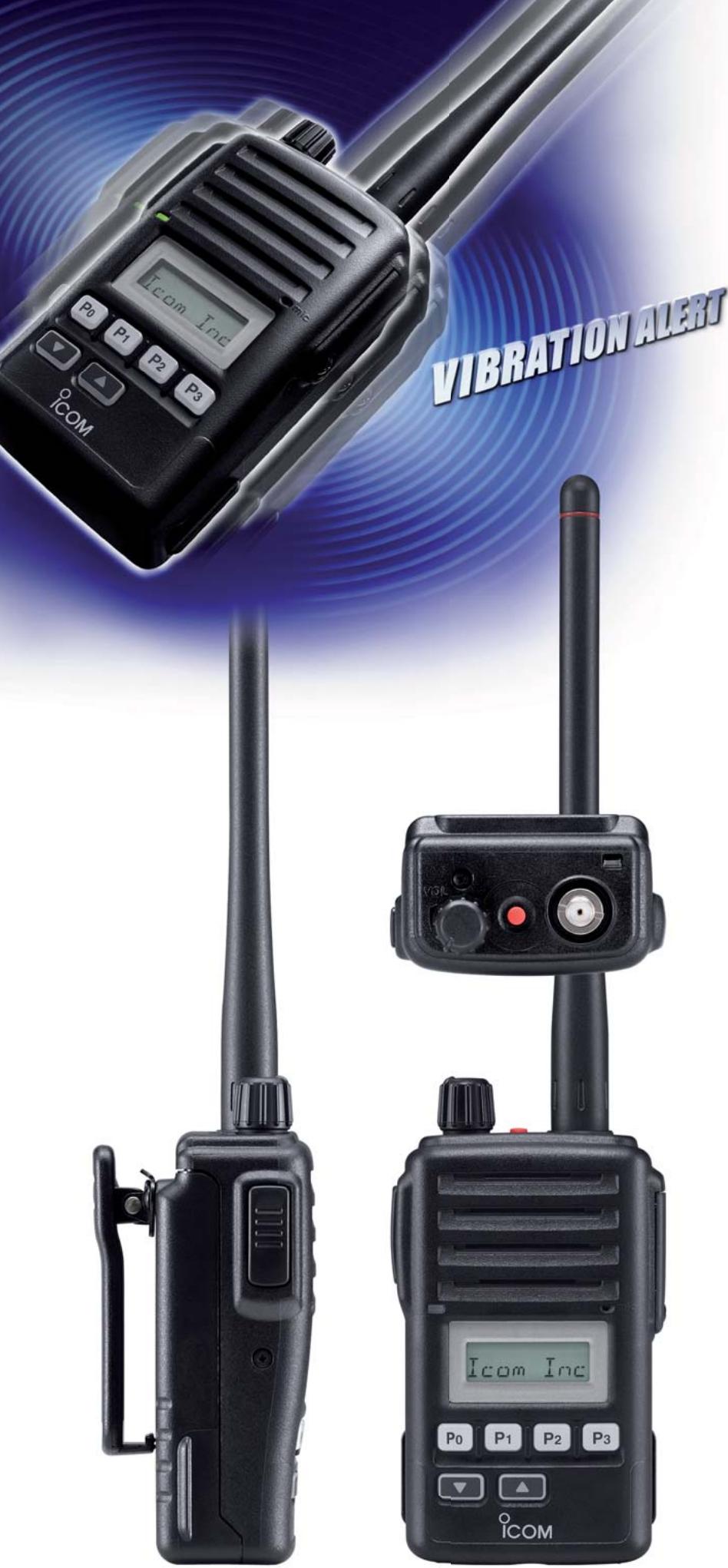

Fonction vibreur

Lorsqu'un code 5 tons pré-programmé ou un appel d'un groupe spécifique d'utilisateurs (mode BIIS 1200) ou un message d'état (mode BIIS 1200) est reçu, la radio vibre (plusieurs modes disponibles).

Enregistreur vocal de 8 minutes

Quand un code 5 tons pré-programmé ou un appel d'un groupe spécifique d'utilisateurs (mode BLIS 1200) est reçu, l'enregistreur vocal commence à enregistrer automatiquement la communication. Vous ne manquerez plus un appel important, même si vous êtes temporairement indisponible.

Vous pouvez lancer manuellement l'enregistrement des communications. Il enregistre jusqu'à 8 minutes maximum (ou sous forme d'enregistrement)

de durées prédéfinies à 10 s., 30 s., 60 s. ou 120 s.).

Cette icône indique un nouveau message.

Puissance audio de 700 mw

L'IC-F51V délivre un son puissant grâce à sa sortie audio de 700 mW et à l'ampli BTL. Le compresseur offre des transmissions claires et fortes. L'amélioration des tonalités de basse améliore également l'audio.

Fonction travailleur isolé "lone worker

Lorsque la radio reste en veille « lone worker » pendant une période programmée (1 à 255 min), la radio émet un bip et il est nécessaire d'appuyer sur le bouton d'urgence pour l'arrêter. Si le bouton d'urgence n'est pas poussé dans une durée programmée (1 à 255 sec), un signal d'alerte est transmis automatiquement et informe votre collègue de travail ou le PC de sécurité que le travailleur isolé est peut-être en danger. Bientôt disponible module PTI avec accéléromètre.

Etanchéité ip-67

Un joint spécial autour du châssis assure l'étanchéité totale de l'appareil à l'eau et à la poussière suivant la norme IP-67 (immersion à 1 m de profondeur pendant 30 min). La fiabilité d'utilisation du IC-F51V/F61V dans des conditions extrêmes (pluie, neige, changement soudain de température) en fait la radio idéale pour toutes les situations.

Les signalisations CTCSS, DTCS, 2 tons, 5 Tons et BIIS 1200 sont disponibles en standard et vous permettent de créer vos propres groupes de conversation, ou bien d'être en veille lorsque d'autres groupes communiquent.

8 codes 5 Tons peuvent être décodés sur un canal mémorisé.

Lorsqu'un ton programme est reçu, les paramètres suivants peuvent y être associés pour une meilleure lisibilité :

Compatible norme BIIS 1200 (signalisation numérique)

L'appel sélectif et la fonction ANI sont disponibles avec la signalisation BIIS 1200.

La norme BIIS1200 permet également de dispose des fonctionnalités suivantes en standard :

• 32 appels en mémoire
• 24 messages de statut
• 7 identités de groupe et 1 identité individuelle
• Messages courts 8 caractères - Interface RS-232C
• Transmission de position GPS avec micro optionnel HM-170GP

Balayage automatisé

Le balayage peut être paramétré à votre souhait de façon à démarrer automatiquement lorsque vous sélectionnez un canal.

Le changement de canal pourra aussi induire le balayage d'une liste de canaux différentes ayant par exemple une autre personnalisation (autre canal prédéfini pour transmettre (talkback) ou autre canal dédié à l'arrêt du balayage).

Il est pratique de ne pas devoir modifier la programmation établie du scanning lorsque vous désirez changer de mode d'exploitation.

Optimisation de la fonction du scanning

Le nombre de listes de balayage (scanning) est passé de 10 à 17.

Les modes de scanning limités à 3 disparaisent pour vous permettre de personnaliser chaque liste à votre gré (choix du canal de démarriage, du canal d'émission, du canal d'arrêt, du canal prioritaire, d'un 2ème canal prioritaire ou préférentiel en cas d'occupation du canal prioritaire, etc....).

La fonction "nuisance delete" permet d'évincer momentanément un canal occupé ou perturbé du scanning en cours : ce canal sera réintégré dans la liste après l'arrêt du balayage. Possibilité d'activer le rétroéclairage automatiquement lorsque le balayage s'arrête.

Taille compacte et poids plume

Les dimensions du IC-F51V / IC-F61V (56 x 97 x 36,4 mm) associées à son étanchéité à l'immersion et sa conformité aux normes militaires MIL-STD en font le modèle le plus performant de sa catégorie.

Pack batterie li-ion pour une grande autonomie

La batterie Lithium-ion grande capacité BP-227 (1700 mAh) livrée avec le portatif procure une autonomie d'environ 10 heures (cycle Tx : Rx : veille = 5 : 5 : 90).

Autres fonctionnalités

128 canaux mémoires avec 8 banques - Scrambleur à inversion de fréquence en standard - Fonction VOX avec accessoires optionnels - Microphone GPS en option - Mise en route protégée par mot de passe - 8 mémoires DTMF avec composition automatique - Scanning standard et prioritaire - 2 modes d'économiseur d'énergie et 2 niveaux de batterie faible Mode MDC1200 programmable

Conditions d'utilisation: -20°C à +60°C

• Tx / Rx / veille = 5 / 5 / 90 %

BC-152 Chargeur de bureau

+BC-147E Adaptateur secteur

Charge la batterie BP-227 en 9-10 h

CHARGEUR RAPIDE BC-145E BC-119N + AD-100

MULTI-CHARGEUR

BC-119N Chargeur de bureau rapide

+AD-100Adaptateur

• BC-145E Adaptateur secteur

Charge la batterie BP-227 en 2,5 - 3 h

BC-121N multi-chargeur + 6 AD-100 adaptateur secteur

+ BC-157 adaptateur secteur

Charge rapidement 6 batteries en 2,5-3 h

Cable secteur OPC-656 à utiliser avec un BC-121N. (12-20 V DC)

CASQUES & VOX/PTT HS-94

HS-95

HS-91

VS-1SC

HS-94 : Oreillette avec microphone flexible, nécessite un adaptateur.

HS-95 : Casque écouteur avec microphone flexible, nécessite un adaptateur

HS-97 : Oreillette avec microphone laryngophone, nécessite un adaptateur

VS-1SC : Boîtier avec fonction VOX et bouton PTT fiche 9 pins (sans HS). Ce boîtier est nécessaire si

Vous utilisez ces accessoires. Ces accessoires sont "water-resistant" IP-X4

HM-138 : Microphone haut-parleur étanche IP-67

HM-138OT: Microphone haut-parleur avec oreillette translucide étanche IP-67

HM-168 : Microphone haut-parleur étanche IP-X7

HM-169 : Microphone haut-parleur pro étanche IP-X7

HM-170GP : Microphone haut-parleur étanche IP-X7, fonction GPS via le BIIS1200

CLIPS & PASSANTS CEINTURE MB-86

MB-96F

ANTENNES

MB-86 : Clip pince crocodile avec pivot

MB-98 : Clip type crocodile

MB-96F : Passant ceinture en cuir

Utiliser avec MB-98

MB-96N : Passant ceinture en cuir avec pivot

① FA-S24V : 136-150MHz (Bague bleue)

② FA-S59V : 150-174MHz (Bague rouge)

③ FA-S27U : 400-470MHz (Bague verte)

④ FA-S56U : 450-520MHz (bague rouge)

⑤ FA-S74U: 490-520MHz (Bague bleue)

CABLES ALIMENTATION CP-17L

OPC-5151

OPC

CABLES INTERFACE OPC-966 OPC-966U

CP-17L : Cordon allume-cigare 13,8 V fiche coude pour BC-119N ou BC-152

OPC-515: L: Cordon d'alimentation 12 V avec prise coudée pour BC-119N ou BC-152

OPC-656 : Cordon alimentation 12-20 V pour BC-121N

OPC-966 : Cordon de clonage fiche 9 pins RC-232S

OPC-966U: Cordon de clonage USB fiche 9 pins
