Marque	ICOM
Modèle	IC-F510
Type de produit	Radio bidirectionnelle mobile
Gamme de fréquences	136-174 MHz / 400-430 MHz / 480-520 MHz
Nombre de canaux	256 canaux max. (16 banques)
Espacement des canaux	12,5 / 25 kHz ou 12,5 / 20 kHz
Stabilité en fréquence	±1,5 kHz
Alimentation	13,2 V DC
Température d'utilisation	-25°C à +55°C
Dimensions (L x H x P)	140 x 40 x 170 mm
Poids	1,2 kg
Puissance de sortie TX	25 W (à 13,2 V DC)
Sensibilité RX (20 dB SINAD)	-4 dBµV typ. (emf)
Puissance audio	4 W (10% distorsion, 4 Ω)
Impédance antenne	50 Ω (SO-239)
Impédance haut-parleur	4 Ω
Fonctions principales	Signalisation 5 tons, CTCSS/DTCS encodeur/décodeur, DTMF encodeur, BIIS 1200, scanning prioritaire, 10 listes de scanning, mémoires ANI, messagerie SDM, GPS optionnel
Affichage	Grand écran alphanumérique rétroéclairé (10 caractères)
Face avant réversible	Oui (permettant positionnement haut-parleur en haut ou en bas)
Solidité	Châssis aluminium, face avant polycarbonate, conforme MIL STD 810 C/D/E/F
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Éviter l'exposition à l'eau, à la chaleur extrême et aux surtensions. Utiliser uniquement les accessoires recommandés.
Pièces détachées et réparabilité	Accessoires disponibles : micro DTMF (HM-100TN), câble PC (OPC-822), haut-parleurs externes (SP-5/10/22), platines scrambler (UT-109/UT-110), etc. Réparation par centre agréé ICOM.
Informations générales	Notice téléchargeable gratuitement sur notice-facile.com. Garantie et SAV assurés par ICOM France.

FOIRE AUX QUESTIONS - IC-F510 ICOM

Comment régler le volume sur l'ICOM IC-F510 ?

Tournez le bouton VOL (volume) situé sur la face avant. Tournez dans le sens horaire pour augmenter le volume, antihoraire pour diminuer.

Comment changer de canal ?

Utilisez les touches CH ▲ et CH ▼ pour parcourir les canaux. L'affichage indique le nom ou le numéro du canal sélectionné.

Comment utiliser la fonction de scanning ?

Appuyez sur la touche SCAN pour lancer le balayage des canaux programmés dans la liste de scanning. Pour arrêter, appuyez à nouveau sur SCAN ou sur la touche PTT.

Comment programmer des canaux ?

La programmation se fait via un logiciel dédié sur PC avec le câble optionnel OPC-822 (RS-232). Consultez le manuel de programmation pour les détails.

Comment utiliser le microphone ?

Branchez le micro sur le connecteur prévu. Pour émettre, maintenez enfoncée la touche PTT (Push-To-Talk) et parlez dans le micro. Relâchez pour écouter.

Comment installer la radio dans un véhicule ?

Utilisez le support de montage fourni. Fixez-le solidement. Branchez le câble d'alimentation sur la batterie 13,2 V (respectez les polarités). Assurez-vous que l'antenne est correctement connectée.

Que faire si la radio ne s'allume pas ?

Vérifiez le fusible du câble d'alimentation. Assurez-vous que la tension d'alimentation est de 13,2 V. Si le problème persiste, contactez le service après-vente ICOM.

Comment activer le mode BIIS 1200 ?

Le mode BIIS 1200 nécessite la carte optionnelle correspondante. Une fois installée, la fonction est accessible via les touches programmables. Consultez la notice pour les détails de configuration.

Quels accessoires sont disponibles pour l'IC-F510 ?

Accessoires : micro DTMF HM-100TN, câble PC OPC-822, haut-parleurs externes SP-5/SP-10/SP-22, platines scrambler UT-109/UT-110, etc.

Comment nettoyer la radio ?

Utilisez un chiffon doux et sec légèrement humidifié si nécessaire. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs. Évitez l'humidité dans les connecteurs.

MODE D'EMPLOI IC-F510 ICOM

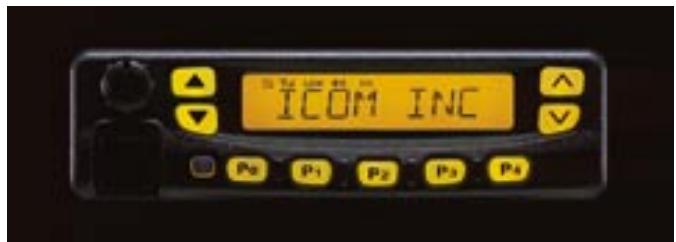

256 Canaux / 16 banques

256 canaux nominatifs (10 caractères par canal) pouvant être classés dans 16 banques.

Face avant réversible

Permettant d'avoir le haut-parleur en haut ou en bas.

- Signalisation 5-tons, encodeur/décodeur CTCSS et DTCS et encodeur DTMF incorpores d'origine

Ces terminaux très complets et polyvalents sont compatibles avec tous les réseaux traditionnels. Ils sont notamment dotés de la signalisation 5 tons à l'émission et à la réception permettant de créer des groupes distincts d'utilisateurs.

Cette fonction permet d'avoir des communications claires et sans bruit de fond.

Solidité renforcée

Toutes les parties mécaniques de ces appareils ont été spécialement étudiées afin de répondre aux attentes des professionnels les plus exigeants (chassis aluminium, face avant en polycarbonate, etc...)

Compatible BIIS 1200

Les appelés sélectifs et fonctions de messagerie suivantes sont disponibles avec la version BIIS 1200.

32 mémoires 7 identités BILS1200 individuelles ou de groupe ANI numérique 10-caractères SDM (Short Data Message) - 24 messages de status - Transmission de la position (avec option GPS) - Sortie RS-232 pour connexion à un PC/imprimante avec câble optionnel OPC-822

AUTRES fonctions

Grand écran alphanumérique rétroéclairé : 10 caractères - Microprocesseur caractérisé pour applications spécifiques - Espacement des canaux paramétrable (25/12,5kHz, 20/12,5kHz) - Allumage par code et fonction 'Stun' - Détection de raccroché du microphone - 10 listes de scanning et scanning prioritaire ou normal - Cartes de cryptage optionnelles UT-109 ou UT-110 (scrambler) - Touches rétroéclairées

• Couverture en fréquences

IC-F510

136-174 MHz

400-430MHz

480-520MHz

• Nombre de canaux : Max. 256 canaux/16 banques

· Espacement canaux : 12.5/25

12.5/20 kHz

• Pas du canal PLL : 2,5 kHz, 5 kHz et 6,25 kHz
• Stabilité en Fréquence: ±1,5 kHz

Temp. d'utilisation : -25°C à +55°C

• Alimentation : 13,2 V DC

·Consommation : Tx à 25 W 7 A

Rx max. audio 1,2 A

Veille 300 mA

Impédance d'antenne: 50 Ω (SO-239) - Dimensions : 140(L)40(H)170(P) mm - Poids : 1,2 Kg

Emission

· Puissance de sortie : 25 W (à 13,2 V DC) - Déviation Max. - Émission parasite - Canal adjacent Impédance micro

Reception

Sensibilité (à 20dB SINAD) Sensibilité Squelch - Canal Adjacent - Intermodulation - Puissance audio Connecteur HP ext.

: -4dB V typ. (emf) : -4dBuV typ. : 75dB typ. (large, moyen) 65dB typ. (étroit) : 67dB typ. : 4 W à 10% distortion / 4 Ω : 2-conducteurs 3,5 (d) mm / 4 Ω

Normes militaires

Les radios IC-F510 / F610 répondent aux normes militaires suivantes.

Accessoires fournis d'origine

Standard	MIL 810 C		MIL 810 D		MIL 810 E		MIL 810 F
	Method	Proc.	Method	Proc.	Method	Proc.	Method	Proc.
Low Pressure	500.1	I	500.2	I, II	500.3	I, II	500.4	I, II
High Temp.	501.1	I	501.2	I, II	501.3	I, II	501.4	I, II
Low Temp.	502.1	I	502.2	I, II	502.3	I, II	502.4-3	I, II
Temp. Shock	503.1	I	503.2	I	503.3	I	503.4	I
Solar Radiation	505.1	I	505.2	I	505.3	I	505.4	I
Rain	506.1	I, II	506.2	I, II	506.3	I, II	506.4	I, II
Humidity	507.1	I, II	507.2	II, III	507.3	II, III	507.4	-
Salt Fog	509.1	I	509.2	I	509.3	I	509.4	-
Dust	510.1	I	510.2	I	510.3	I	510.4	I
Vibration	514.2	VIII, X	514.3	I	514.4	I	514.5	I
Shock	516.2	I, II, V	516.3	I, IV	516.4	I, IV	516.5	I, IV

Micro à main (HM-100N) Câble d'alim. Étui de montage Fusibles Autocollants d'assignation des touches

Accessions

HM-100TN Microphone DTMF - OPC-617 Cable pour connexions externes - OPC-822 Câble interface permettant de se connecter à un PC (port RS-232) - SM-25 Microphone de table

SP-5/SP-10/SP-22 Haut-parleurs externes

compacts et faciles d'installation

Impédance : 4Ω; Puissance max. : 5W UT-105 Carte SmarTrunk II™ - UT-108 Platine ANI et décodage DTMF

UT-109 Platine scrambler 32 codes - UT-110 Platine scrambler 1020 codes tournants - UT-111 Platine Trunking LTR

HM-100TN

OPC-617

SM-25

SP-10

SP-22

UT-108
