IC-F5061 - Radio bidirectionnelle ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio bidirectionnelle mobile
Marque	ICOM
Modèle	IC-F5061
Dimensions (L×H×P)	160 × 45 × 150 mm (approx.)
Poids	Environ 1,2 kg
Alimentation	13,6 V CC (typique)
Consommation en émission	50 W (VHF) / 45 W (UHF)
Gammes de fréquences	VHF : 136-174 MHz, UHF : 400-470 MHz
Nombre de canaux	Jusqu'à 512 canaux / 128 zones
Pas de canal	12,5 / 25 kHz (6,25 kHz en option)
Impédance d'antenne	50 Ω
Étanchéité face avant	IP-54 (protection contre poussière et projections d'eau)
Normes militaires	MIL-STD-810 C, D, E, F
Puissance d'émission (approx.)	50 W (VHF), 45 W (UHF)
Sensibilité du récepteur	FM : 0,25 μV (12 dB SINAD), Numérique : 0,20 μV (5% BER)
Puissance audio	4 W typique sous 4 Ω
Accessoires fournis	Microphone HM-152, câble d'alimentation CC, support micro, étrier de montage, vis, autocollant d'affectation des touches
Connecteur externe	D-Sub 25 broches
Fonctions principales	Scrambler intégré (inversion de fréquence), multi-signalisation 2/5 tons, CTCSS/DTCS, ANI DTMF, scan optimisé, mode slave scan, fonction kill/stun, mot de passe au démarrage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants agressifs. Vérifier régulièrement les connecteurs et la propreté de la face avant.
Sécurité	Mot de passe au démarrage, fonction KILL/STUN pour désactiver à distance en cas de perte ou vol
Pièces détachées et réparabilité	Options : kit de séparation RMK-3, câbles de déport OPC-607/608/609, haut-parleurs externes SP-5/10/22, platines scrambler UT-109/110, platine trunk LTR UT-111, platine numérique UT-119H/UT-126H, micros HM-148/152T
Informations générales	Radio mobile professionnelle compatible numérique (option UT-126H). Utilisation en VHF et UHF large bande. Programmation par logiciel.

FOIRE AUX QUESTIONS - IC-F5061 ICOM

Comment programmer les canaux sur l'IC-F5061 ?

La programmation s'effectue via un logiciel dédié sur PC connecté à la radio. Vous pouvez configurer les fréquences, les tonalités CTCSS/DTCS, les signalisations 2/5 tons et les fonctions de scan. Consultez la notice complète pour les détails de connexion et les étapes.

Quelle est la portée maximale de l'IC-F5061 ?

La portée dépend du terrain, de la puissance (50 W VHF / 45 W UHF) et des antennes. En conditions idéales (ligne de vue), elle peut atteindre plusieurs dizaines de kilomètres. En zone urbaine ou boisée, elle est réduite.

Comment utiliser la fonction scrambler intégrée ?

Le scrambler par inversion de fréquence est activé par programmation. Pour plus de sécurité, vous pouvez installer les platines optionnelles UT-109 (32 codes non tournants) ou UT-110 (1020 codes tournants). Les deux correspondants doivent utiliser le même code.

Comment installer le kit de séparation de face avant RMK-3 ?

Fixez le support du kit au boîtier principal, connectez le câble de déport OPC-609 (1,9 m) entre la face avant et le boîtier, puis montez la face avant à l'endroit souhaité. La face avant conserve la protection IP-54.

Comment effectuer un scan des canaux ?

Appuyez sur la touche programmée pour lancer le scan. Vous pouvez choisir la liste de canaux à scanner. Le mode slave scan associe automatiquement la liste au canal actif. Le canal de transmission peut être configuré (canal de départ, dernier reçu, prioritaire ou préprogrammé).

Comment configurer les tonalités CTCSS ou DTCS ?

Les tonalités CTCSS (38 codes) et DTCS (104 codes) sont programmées par logiciel. Vous pouvez affecter un code d'émission et de réception différent pour chaque canal. 40 couples de canaux mémoire sont disponibles.

Quels accessoires sont compatibles avec l'IC-F5061 ?

Les accessoires incluent les micros HM-152/152T/148, les haut-parleurs SP-5/10/22, le kit de déport RMK-2/3, les câbles OPC-607/608/609, les platines scrambler UT-109/110, la platine trunk LTR UT-111, et les platines numériques UT-119H/UT-126H.

Comment réinitialiser l'IC-F5061 aux paramètres d'usine ?

La réinitialisation se fait généralement via le logiciel de programmation. Une procédure matérielle peut exister (appuyer sur une combinaison de touches lors de la mise sous tension). Consultez la notice pour la méthode exacte.

Comment activer la fonction kill/stun en cas de perte ?

La fonction kill/stun nécessite une programmation préalable. En cas de vol ou perte, un opérateur peut envoyer une commande DTMF pour désactiver la radio (stun) ou la rendre inutilisable (kill). La radio peut être réactivée avec une commande spécifique.

Comment entretenir l'IC-F5061 ?

Nettoyez la face avant et le boîtier avec un chiffon doux et sec. Évitez les produits chimiques. Vérifiez régulièrement les connecteurs et l'antenne. Pour les réparations, contactez un centre agréé ICOM. Utilisez des accessoires d'origine.

MODE D'EMPLOI IC-F5061 ICOM

• Fréquences couvertes

IC-F506

IC-F606

• Nombre de canaux

136-1

400-470MHz

: Max. 512 canaux

/ 128 zones

: 12.5 / 25 kHz

15/30kHz

6,25 kHz (option)

Pas du canal PLL

Impédance d'antenne

• Alimentation
• Consommation

(approx) Tx à 50/45 W

Rx Max. a

Veille

• Température d'utilisation
• Dimensions (L×H×P) : 16 x 45 x 150 mm ons non incluses)
• Poids (approx.)
• Étanchéité face avant

Emetteur

• Anti-vibrations

: MIL-STD810

· Puissance (approx) : 50 W (VHF)

45 W (UHF)

• Excursion maximale

: ±5,0/2,5 kHz

(large/moyen/étroit)

• Erreur fréquence :

Émis. non essentielles

: ±1 kHz

0.25 μW (≤1 GHz)

1.0 μW (> 1 GHz) Puissance du canal adjacent : 70 / 60 dB (large/étroit) Distorsion audio (40% déviation) - Limitation de modulation: 70–100 % Max. Impédance du mic. 600Ω (8-pin RJ45)

Recepteur

Sensibilité FM : 0,25 μV

(à 12 dB SINAD) Numérique : 0,20 μV

(a 5% BER) Sensibilité duquelch : 0,25 μV (typ. Seuil) - Sélec. du canal adjacent : 85 / 75 dB typ. (large / étroit) - Réjection fréquence image : 90 dB typ. - Intermodulation · Puissance audio : 4 W typ. à 10 %

sous 4 Ω

Impédance HP ext. : 4 Ω

Accessoires fournis

• Microphone à main, HM-152 • Câble alim. DC • Support microphone
• Etrier de montage • Vis • Autocollant d'assignation des touches

Normes militaires

Ces radios répondent aux normes militaires suivantes.

Standard	MIL 810C		MIL 810D		MIL 810E		MIL 810F
	Method	Proc.	Method	Proc.	Method	Proc.	Method	Proc.
Pres. basse	500.1	I	500.2	I, II	500.3	I, II	500.4	I, II
Temp. haute	501.1	I	501.2	I, II	501.3	I, II	501.4	I, II
Temp. basse	502.1	I	502.2	I, II	502.3	I, II	502.4-3	I, II
Variat. temp.	503.1	I	503.2	I	503.3	I	503.4	I
Rotations solaires	505.1	I	505.2	I	505.3	I	505.4	I
Humidité	507.1	I, II	507.2	II, III	507.3	II, III	507.4	-
Brume	509.1	I	509.2	I	509.3	I	509.4	-
Poussière	510.1	I	510.2	I	510.3	I	510.4	I
Vibration	514.2	VIII, X	514.3	I	514.4	I	514.4	I
Choc	516.2	I, II, V	516.3	I, IV	516.4	I, IV	516.5	I, IV

HM-152: Microphone simple HM-152T: Microphone DTMF HM-148 : Microphone dynamique pour utilisation intensive

KIT De DEPORT

RMK-2

CABLES De DEPORT

OPC-609 (1,9 m)

RMK-3 : Permet d'installer la face avant séparation du boîtier

OPC-609: Câble de déport de 1,9 m à utiliser avec un RMK-3

OPC-607 (3 m) et OPC-608 (8 m) : Permet la connexion d'accessoires ex

ternes

Haut-parleurs externes

SP-10

SP-5

SP-22

SP-5: Haut-parleur grand modèle SP-10: Haut-parleur SP-22: Haut-parleur compact

Microphone de TABLE

SM-25: Microphone de table

UT-109 (Ver. 02)

UT-110 (Ver. 02) PLATINE DE BROULLAGE

UT-109 (Ver. 02): Platine scrambler 32 codes à inversion de fréquences UT-110 (Ver. 02) : Platine scrambler 1020 codes tour

nants

UT-111 : Platine Trunk LTR®

UT-119H : Platine numérique

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulinais BP 45804 - 31505 TOULOSE CEDEX 5 Tél : [phone] - Fax : [phone] WEB ICOM : http://www.icom-france.com E-mail: [e-mail]

ICOM

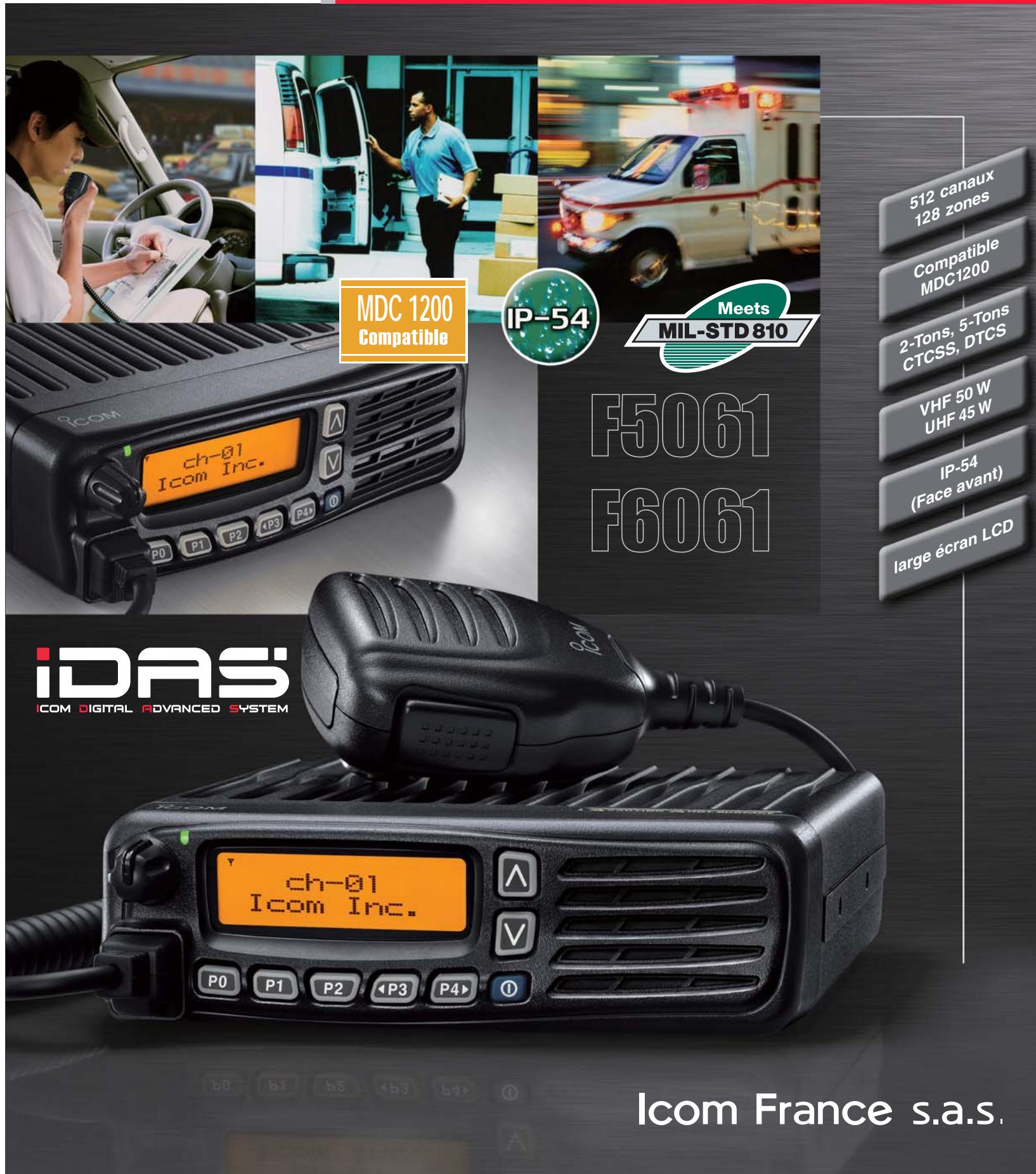

Mobile UHF

canal 512 ones 128 adaptable Compa MDC1 m = 311; 5-TOT TonsC DTC -TCSS m = 311; 15.50W VHF 45W UHF m = 311; 10-54 eavant Face m = 311; Jovan L deect

Utilisez aujourd'hui les technologies du futur !

ICOM DIGITAL ADVANCED SYSTEM

MDC 1200 Compatible

Mobile représenté avec kit de séparation face avant, RMK-3, et câble, OPC-609.

Face avant détachable

Grâce au kit RMK-3 (optionnel) et au câble de séparation, la face avant de la radio peut être séparée de l'unité principale. Ainsi, même dans les espaces réduits, l'installation devient plus facile.

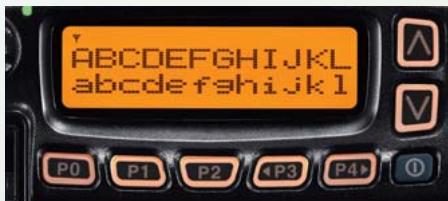

Écran LCD graphique

L'écran à matrice de points rétro-éclairé permet une parfaite distinction des deux lignes de caractères. Le type d'affichage peut être modifié de manière à obtenir, au besoin, une ligne de 12 caractères ou bien deux lignes, soit 24 caractères.

Haut-parleur en face avant

Le haut-parleur de 4 W offre une audio claire et forte.

Le "compander" intégré optimise le rapport signal sur bruit.

Protection contre la poussière et les projections d'eau : norme ip-54

Le châssis est robuste et la coque de la face avant en polycarbonate sont résistants aux chocs et vibrations. Utilise en mode déporté, la face avant offre une protection contre la poussière et les projections d'eau équivalente à la norme IP-54.

Fréquences couvertes étendues et nombreux canaux

La série IC-F5061 assure une couverture large bande (VHF 136-174 MHz, UHF 400-470 MHz). Les 512 canaux répartis en 128 banques permettent d'enregistrer et de modifier aisément une multitude de groupes d'appoint. L'espacement des canaux est réglable (25 / 20 / 12,5 kHz).

• Programmable 25 / 12,5 kHz ou 20 / 12,5 kHz.

Multi-signalisation 2 et 5 tons en standard

Avec les signalisations 2 et 5 tons, il est possible d'envoyer un code avec un appel et de décoder une multitude de codes sur un canal.

40 couples de canaux mémoire CTCSS/DTCS sont également disponibles.

Cette fonction détecte le niveau du S-metre des stations relais et désigne automatiquement la station plus puissante ou bien la première à dépasser le niveau du S-metre préselectionné. Ce dispositif est très utile pour basculer entre plusieurs relais!

Mode "slave scan

Lors de l'utilisation du mode scan normal (balayage), le choix de la liste de canaux à balayer (scan list) peut être fait indépendamment du réglage des canaux.

En revanche, avec le mode "slave scan", la scan list est automatiquement en fonction du canal utilisé. Cette fonction s'avère très pratique, lors d'un changement de canal de Traffic ou d'un changement de site, car les réglages du balayage n'ont alors plus besoin d'être modifiés.

Scanning optimisé

En mode scanning, le canal de transmission sélectionné lors de l'appui sur la touche PTT peut être programmé depuis la scan list. Le canal de départ, le dernier canal détecté, le canal prioritaire et le canal préprogrammé peuvent être sélectionnés.

De plus, une fonction spéciale permet de "sauter" les canaux occupés.

Scrambler incorpore (brouilleur)

Un système de scrambler par inversion de fréquence assure la confidentialité des conversations. Pour plus de sécurité, deux scramblers sont disponibles en option : 32 codes non tournants (UT-109R), ou 1020 codes tournants (UT-110R)

Connecteur D-Sub (DB25)

Pour les branchements extérieurs, la série IC-F5061 est équipée d'un connecteur 25 pins.

Autres caractéristiques

• Fonction ANI avec DTMF
• Mot de passe au démarrage
• Fonction KILL/ STUN en cas de vol ou perte, pour désactiver le poste
• Fonction surveillance : suppression temporaire des bip sonores et du rétroéclairage
• Fonction trunk LTR en standard
• Numéro de série numérique
• CPU flashé pour customiser le logiciel en cas de nécessité (sur demande)
• Différentes fonctions programmables au décroché du micro
• Fonction de décrochage de microprogrammable
• Microphone dynamique HM-148 en option
• Et bien plus encore...

Les portatifs de la série IC-F3062/F4062 complètent la nouvelle gamme des terminaux ICOM.

Compatible numérique

Mode numérique 6,25 kHz avec la platine optionnelle UT-126H
