Intitulé	Description
Type de produit	Radio bidirectionnelle professionnelle
Caractéristiques techniques principales	VHF/UHF, 16 canaux, modulation FM
Alimentation électrique	Batterie rechargeable Li-ion 7.4V
Dimensions approximatives	120 x 55 x 30 mm
Poids	Environ 300 g (avec batterie)
Compatibilités	Compatible avec les accessoires ICOM et autres radios de la même gamme
Type de batterie	Batterie Li-ion
Tension	7.4 V
Puissance	5W (VHF), 4W (UHF)
Fonctions principales	Communication à distance, fonction de scan, alerte d'urgence
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau ICOM
Sécurité	Utiliser uniquement des accessoires homologués, respecter les réglementations locales
Informations générales	Conçu pour une utilisation professionnelle, résistant à l'eau et à la poussière (norme IP54)

FOIRE AUX QUESTIONS - IC-F4162T ICOM

Comment reprogrammer les canaux sur l'ICOM IC-F4162T ?

Pour reprogrammer les canaux, utilisez le logiciel de programmation fourni avec l'appareil. Connectez le radio à votre ordinateur, ouvrez le logiciel, sélectionnez les canaux que vous souhaitez modifier et enregistrez les changements.

Que faire si l'ICOM IC-F4162T ne s'allume pas ?

Vérifiez d'abord si la batterie est correctement chargée et installée. Si la batterie est en bon état, essayez de brancher l'appareil à une source d'alimentation externe pour voir s'il s'allume.

Comment améliorer la réception des signaux ?

Assurez-vous que l'antenne est correctement fixée et en bon état. Évitez les obstacles qui peuvent bloquer le signal et vérifiez si le canal sélectionné est correct. Vous pouvez également essayer de changer d'emplacement.

Comment régler le volume sur l'ICOM IC-F4162T ?

Utilisez le bouton de volume situé sur le dessus de l'appareil. Tournez-le dans le sens horaire pour augmenter le volume et dans le sens antihoraire pour le diminuer.

Que faire si le son est déformé ou brouillé ?

Essayez de changer de canal pour voir si le problème persiste. Vérifiez également la qualité de l'antenne et assurez-vous qu'il n'y a pas d'interférences provenant d'autres appareils électroniques.

Comment réinitialiser l'ICOM IC-F4162T aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'Power' tout en allumant l'appareil. Cela réinitialisera tous les paramètres d'usine.

Pourquoi l'ICOM IC-F4162T ne peut-il pas se connecter à d'autres radios ?

Vérifiez que les deux appareils utilisent la même fréquence et les mêmes paramètres de modulation. Assurez-vous également qu'il n'y a pas de problèmes d'interférences ou de portée.

Comment changer la langue d'affichage sur l'ICOM IC-F4162T ?

Accédez au menu de configuration en maintenant enfoncé le bouton 'Menu', puis utilisez les flèches pour naviguer jusqu'à 'Langue' et sélectionnez la langue souhaitée.

Quel type de batterie est compatible avec l'ICOM IC-F4162T ?

L'ICOM IC-F4162T utilise une batterie Li-ion de 7,4 V. Assurez-vous d'utiliser une batterie d'origine ou un modèle compatible recommandé par le fabricant.

Comment effectuer une mise à jour du firmware de l'ICOM IC-F4162T ?

Téléchargez la dernière version du firmware depuis le site officiel d'ICOM. Connectez votre radio à l'ordinateur via un câble approprié, lancez le logiciel de mise à jour et suivez les instructions à l'écran.

MODE D'EMPLOI IC-F4162T ICOM

• Fréquences couvertes

IC-F3162T/S

IC-F4162T/S

:136-174 MHz :400-470MHz

: 512 canaux / 128 banques : 12,5 kHz / 20 kHz / 25 kHz

-25°C à +55°C : 53× 136× 38,5mm

:385g

5W(IC-F3162 et IC-F4162) : IP-54 (contre les éclaboussures d'eau) : norme militaire MIL-STD810

Emetteur

• Système de modulation

Modulation de fréquence par variation de réactance : ± 5 kHz (large) ± 4 kHz (moyen) ± 2,5 kHz (étroit)

• Limitation de modulation

Distorsion harmonique

• Puissance du canal adjacent : 70 dB Min. (large, moyen)
• Connecteur microphone ext. : multi connecteur 9 broches 2,2

: 60 - 100 % au Max. de la déviation : 3 % typ. (AF 1kHz, 40 % déviation) 60 dB Min. (étroit)

Recepteur

Sensibilité : -4 dB V typ (20 dB SINAD) Sensibilité duquelch -4 dB V typ - Réjection du canal adjacent :73/75/68dBtyp(large, moyen, étroit) - Réjection fréquence image :70dB - Intermodulation :67dB - Puissance de sortie audio : 0,5 W (distorsion 5 % sous 8 Ω) - Connecteur HP externe : multi connecteur 9 broches 8 Ω

Accessoires fournis d'origine

- Pince crocodile MB-94

MB-93: Clip pince système pivot MB-94: Pince crocodile (fournie d'origine) MB-96N: Passant cur pour ceinture (a utiliser avec un MR 03). MB-96F: Passant couir pour ceinture (autiliser avec un MB-94) SP-13: Oreillette (à utiliser avec AD-52) AD-52: Adaptateur oreillette avec un com fiche 9 pins et un connecteur jack 3,5mm LUT-109R : Platine scrambler 32 codes à inversion 17-1001: 1945: 62 codes d'investi UT-110R: Platine scrambler 1020 codes tournant UT-126H : Platine numérique EP-OT2FN31G: Oreillette translucente avec micro cravate et PTT integre EPOT3EN31C-Orpil EP-015PN3G. Orellette transluce with microcravate and PTT séparés

HM-OTF31G: Microphone Haut-parleur pro HM-10126: Microphone Haut-parleur pro HM-131SC: Microphone haut-parleur fiche coude 9 pins HM-159SC : Microphone haut-parleur IP-54 fiche 9 pins HS-PEWS: Casque antibruit bluetooth à utiliser avec AD-PEWS9PIN : Adaptateur Bluetooth avec fiche double jack coude HS-94: Oreillette with micro flexible HS-95: Casque écouteur micro flexible HS-97: Casque avec micro laryngophone à utiliser avec VS-1SC: Boitier voix mise coude (à utiliser avec HS-180, Boitier Fox price code (a) utiliser avec HS-94, HS-95, HS-97)

secteur + BC-1 6 batter OPC-6 à utiliser BC-119 BC-145 AD-106: A BC-160 145E BC-171 teur se

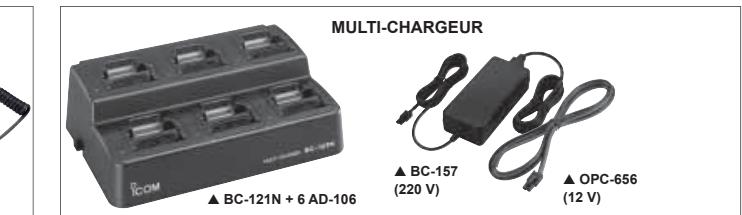

BC-121N: Multi-chargeur + 6 AD-106 Adaptateur

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulinais BP 45804 - 31505 TOULOUSE CEDEX 5 Tél: [phone] - Fax: [phone] WEB ICOM: http://www.icom-france.com E-mail: [e-mail]

ICOM

Utilisez aujourd'hui les technologies du futur !

IC-F3162T IC-F4162S

PORTATIFS PMR VHF

IC-F3162T

Portatif VHF avec clavier

IC-F3162S

Portatif VHF sans clavier

PORTATIFS PMR UHF

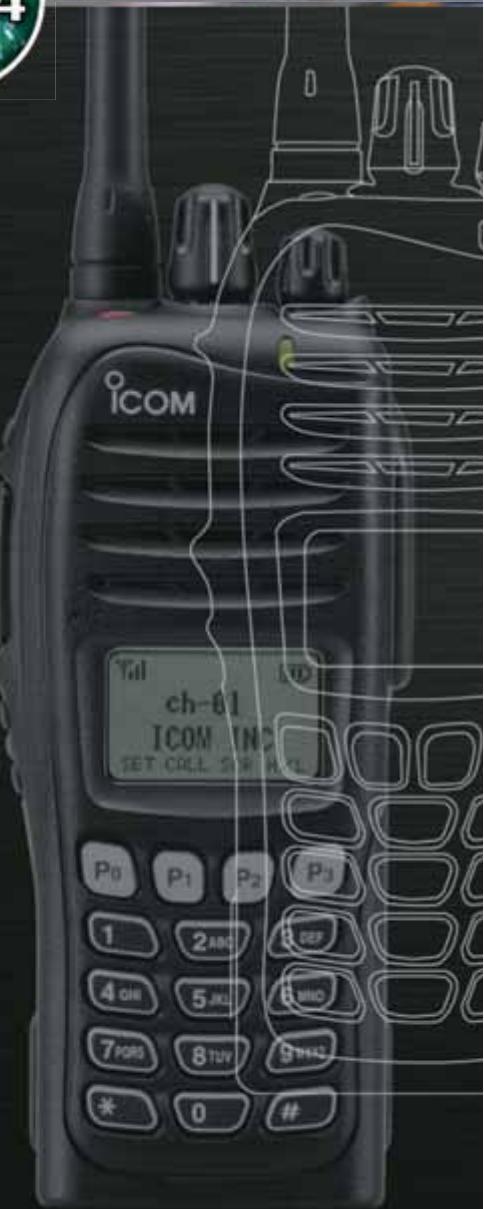

IC-F4162T

Portatif UHF avec clavier

IC-F4162S

Portatif UHF sans clavier

Ces nouveaux équipements particulièrement polyvalents sont conçus pour répondre à un grand nombre d'utilisations professionnelles.

Les fonctions inédites de ces radios en font l'outil idéal pour toutes vos communications.

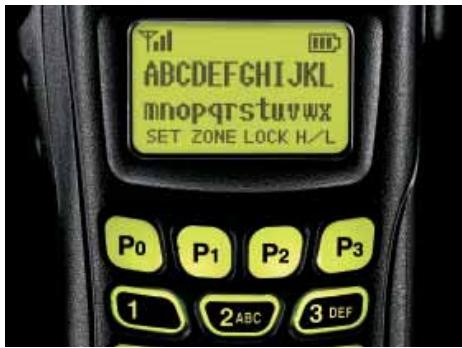

Écran LCD graphique

Equipé d'un large écran LCD à matrice de points (32 x 18 mm), la série IC-F3162 permet de visualiser clairement toutes les informations. 2 modes d'affichage sont disponibles : 1 ligne soit 12 caractères ou 2 lignes soit 24 caractères.

Grande qualité audio

La série IC-F3162 utilise un amplificateur BTL et un compresseur qui optimise le rendement et la qualité audio. Les transmissions sont claires et performantes.

Multi signalisation d'origine

Les fonctionnalités CTCSS, DTCS, 2 Tons et 5 Tons sont disponibles en standard et permettent des appels de groupe et des appels sélectifs. De plus, la série IC-F3162 décode jusqu'à 10 codes 2 Tons et 8 codes 5 Tons sur un canal. Lorsqu'un ton programmé est reçu, les paramètres suivants peuvent y être associés pour une meilleure lisibilité : icône « cloche », bip sonore, décodage identité, transmission automatique, annulation d'urgence, position silence, scanning, etc.

Etanchéité à la norme ip-54

La série IC-F3162 répond aux exigences de la norme IP-54 (protection contre la poussière et les jets d'eau). Son châssis en aluminium en fait un équipement robuste utilisable dans des conditions extrêmes.

Grande autonomie avec batterie lithium d'origine

Le pack batterie Li-Ion BP-232N, 7,4 V 2000 mAh, fournit 15 heures d'autonomie.

La technologie Lithium permet d'éviter pratiquement tout effet mémoire et de conserver la charge même en cas de non utilisation prolongée.

Le système exclusif de fixation rack ICOM améliore la robustesse de l'équipement (norme militaire MIL-STD810).

• Cycle Tx / Rx / Veille = 5 / 5 / 90.

Fréquences couvertes étendues

L'IC-F3162 couvre la bande de fréquences 136-174 MHz en VHF et l'IC-F4162 de 400-470 MHz en UHF.

Nombres de canaux mémoires

Les 512 canaux mémoires disponibles (avec 128 banques) permettent de diviser et de stocker un grand nombre de groupes de canaux. Le bouton rotacteur permet de sélectionner rapidement le canal souhaité.

Scrambler inversion de fréquence en standard

Le scrambler en inversion de fréquence assure la confidentialité des communications. Quand un système supplémentaire de confidentialité est requis, la platine UT-109R de 32 codes fixes ou la platine UT-110R de 120 codes tournants sont disponibles en option.

Fonctions voting et scanning

Le voting détecte le niveau de S-mètre des relais et désigne automatiquement la station la plus forte.

De plus, la série IC-F3162 propose 10 modes de balayage comprenant le balayage prioritaire et le double balayage prioritaire.

Compatible signalisation numérique 6,25 khz

Grâce à la platine optionnelle UT-126H, cet équipement permet des communications en mode tout numérique apportant de nombreuses innovations fonctionnelles (système IDAS).

iDAS

ICOM DIGITAL ADVANCED SYSTEM

DIGITAL

Compatible numérique

Mode numérique

6,25 kHz avec la

platine optionnelle

UT-126H

Compatible norme BIIS 1200 (signalisation numérique)

La norme BIIS1200 permet de dispose des fonctionnalités suivantes en standard :

32 appels en mémoire 7 groupes d'identités 24 messages (statut) - Envoi de messages courts contenant jusqu'à 8 caractères - Interface RS-232C Transmission de position GPS (option)

Microprocesseur flashy

Nombreuses évolutions possibles. Le microprocesseur flashy de ces terminaux permet de réaliser des logiciels et des applications spécifiques : système de Protection du Travailler Isolé, dispositif rondier, système de localisation par GPS ou borne active.

Autres caractéristiques :

8 mémoires DTMF 2 niveaux de puissance réduits - Fonctions de verrouillage du relais - Fonction "stun and kill" CPU Etc.
