IC-F4162S - Radio bidirectionnelle ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur radio VHF/UHF
Caractéristiques techniques principales	Technologie numérique, 256 canaux, 12,5/25 kHz, modulation FM
Alimentation électrique	Batterie Li-ion 7,4 V
Dimensions approximatives	120 x 55 x 30 mm
Poids	Environ 300 g (avec batterie)
Compatibilités	Compatible avec les accessoires ICOM de la série F
Type de batterie	Batterie lithium-ion
Tension	7,4 V
Puissance	5 W (VHF), 4 W (UHF)
Fonctions principales	Scan des canaux, fonction de verrouillage, fonction de priorité
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente ICOM
Sécurité	Conforme aux normes de sécurité CE, IP54 (résistant à l'eau et à la poussière)
Informations générales utiles	Idéal pour les professionnels de la sécurité, de la construction et des événements

FOIRE AUX QUESTIONS - IC-F4162S ICOM

Pourquoi mon ICOM IC-F4162S ne s'allume-t-il pas ?

Vérifiez que la batterie est correctement installée et chargée. Assurez-vous également que l'interrupteur ON/OFF est en position 'ON'.

Comment régler le volume sur mon ICOM IC-F4162S ?

Utilisez le bouton de volume situé sur le côté de l'appareil pour augmenter ou diminuer le niveau sonore.

Mon appareil ne capte pas les signaux, que faire ?

Vérifiez l'antenne pour vous assurer qu'elle est correctement connectée. Assurez-vous également que vous êtes sur la bonne fréquence.

Comment changer de canal sur l'ICOM IC-F4162S ?

Utilisez le sélecteur de canal ou les boutons de sélection pour naviguer entre les différents canaux disponibles.

Pourquoi je n'entends pas les autres utilisateurs ?

Vérifiez que le volume est suffisamment élevé et que le canal que vous utilisez est actif. Assurez-vous également que votre appareil n'est pas en mode 'silence'.

Comment reprogrammer les canaux sur l'ICOM IC-F4162S ?

Consultez le manuel d'utilisation pour suivre les étapes de programmation des canaux, généralement via le logiciel de programmation ICOM.

L'affichage de mon appareil est flou, que faire ?

Nettoyez l'écran avec un chiffon doux. Si le problème persiste, il peut être nécessaire de faire vérifier l'appareil par un professionnel.

Comment savoir si ma batterie doit être rechargée ?

L'indicateur de batterie sur l'écran vous montrera le niveau de charge. Si l'indicateur est faible, rechargez la batterie.

Comment effectuer une mise à jour du firmware sur mon ICOM IC-F4162S ?

Visitez le site Web d'ICOM pour télécharger le dernier firmware et suivez les instructions fournies dans le manuel d'utilisation.

Que faire si mon appareil surchauffe ?

Éteignez l'appareil immédiatement et laissez-le refroidir. Assurez-vous qu'il est utilisé dans des conditions de température appropriées.

MODE D'EMPLOI IC-F4162S ICOM

• Fréquences couvertes

IC-F3162T/S

IC-F4162T/S

:136-174 MHz
:400-470MHz

: 512 canaux / 128 banques
: 12,5 kHz / 20 kHz / 25 kHz

-25°C à +55°C
: 53× 136× 38,5mm

:385g

:5W(IC-F3162 et IC-F4162)
: IP-54 (contré les éclaboussures d'eau)
:norme militaire MIL-STD810

EMETTEUR

• Système de modulation

Modulation de fréquence par variation de réactance
: ± 5 kHz (large)
± 4kHz (moyen)
± 2,5kHz (etroit)

• Limitation de modulation
  : 60 - 100 % au Max. de la déviation
  Distorsion harmonique
  : 3 % typ. (AF 1kHz, 40% deviation)

• Puissance du canal adjacent : 70 dB Min. (large, moyen)
  60 dB Min. (etroit)

• Connecteur microphone ext.: multi connecteur 9 broches 2,2

RECEPTEUR

Sensibilité
: -4 dB V typ (20 dB SINAD)
Sensibilité duquelch
-4 dB V typ
- Réjection du canal adjacent
: 73 / 75 / 68 dB typ (large, moyen, étroit)
- Réjection fréquence image
:70dB
- Intermodulation
:67dB
- Puissance de sortie audio
: 0,5 W (distorsion 5 % sous 8 Ω)
- Connecteur HP externe
: multi connecteur 9 broches 8 Ω

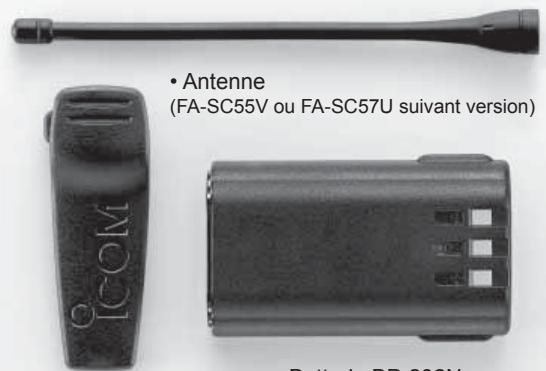

ACCESSOIRES FOURNIS D'ORIGINE

- Pince crocodile MB-94

MB-93:Clip pince système pivot
MB-94:Pince crocodile (fournie d'origine)
MB-96N:Passant cur pour ceinture (a utilisier avec un MR 03).
MB-96F:Passant couir pour ceinture (autiliser avec
un MB-94)
SP-13: Oreillette (à utiliser avec AD-52)
AD-52:Adaptateur oreillette avec un com
fiche 9 pins et un connecteur jack 3,5mm LUT-109R : Platine scrambler 32 codes à inversion
17-1001: Maturite solucifier 62 codes d'investi
UT-110R:Platine scrambler 1020 codes tournant
UT-126H : Platine numérique
EP-OT2FN31G: Oreillette transluclide avec micro
cravate et PTT integre EPOT3EN31C-Orspil
EP-OTSPNSTG. Orellefte transluide avec microcravate et PTT séparés

HM-OTF31G: Microphone haut-parleur pro HM-1022: Microphone haut-parleur pro
HM-131SC: Microphone haut-panseur fiche coudee 9 pins
HM-159SC : Microphone haut-parleur IP-54 fiche 9 pins
HS-PEWS: Casque antibruit bluetooth à utiliser
avec AD-PEWS9PIN : Adaptateur Bluetooth avec fiche double jack coudee
HS-94: Oreilleve with micro flexible
HS-95: Casque écouteur micro flexible
HS-97: Casque avec micro laryngophone à utiliser avec VS-1SC: Boitier vixois prive coudee (a
a utiliser avec HS-180, Botter Fox price code (a)
utiliser avec HS-94, HS-95, HS-97)

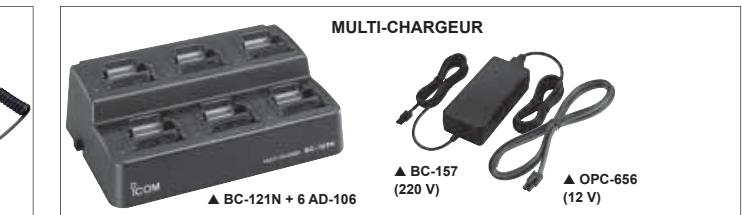

BC-121N:Multi-chargeur ^+ 6 AD-106Adaptateur

secteur
+BC-1
6batter
OPC-6
àutilise
BC-119
BC-145
106:A
BC-160
145E: 1047
BC-171

teur secteur (charge en 8 n approx.) OBC 515 : Cable d'alimentation 12 V. 16 V pour

GPC-315L: Cable d'alliteration 12 V - 16 V pour BC-119N ou BC-160

CACHEDISTRIBUTEUR

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tél: [phone] - Fax: [phone]

WEBICOM:http://www.icom-france.com

E-mail:[e-mail]

ICOM

ICOM

RADIOCOMMUNICATION

IC-F3162T

Portatif VHF avec clavier

IC-F3162S

Portatif VHF sans clavier

IC-F4162T

IC-F4162S

Portatif UHF avec clavier

Portatif UHF sans clavier

F3162 F4162

série

IP-54

Utilisez aujourd'hui les technologies du futuror !

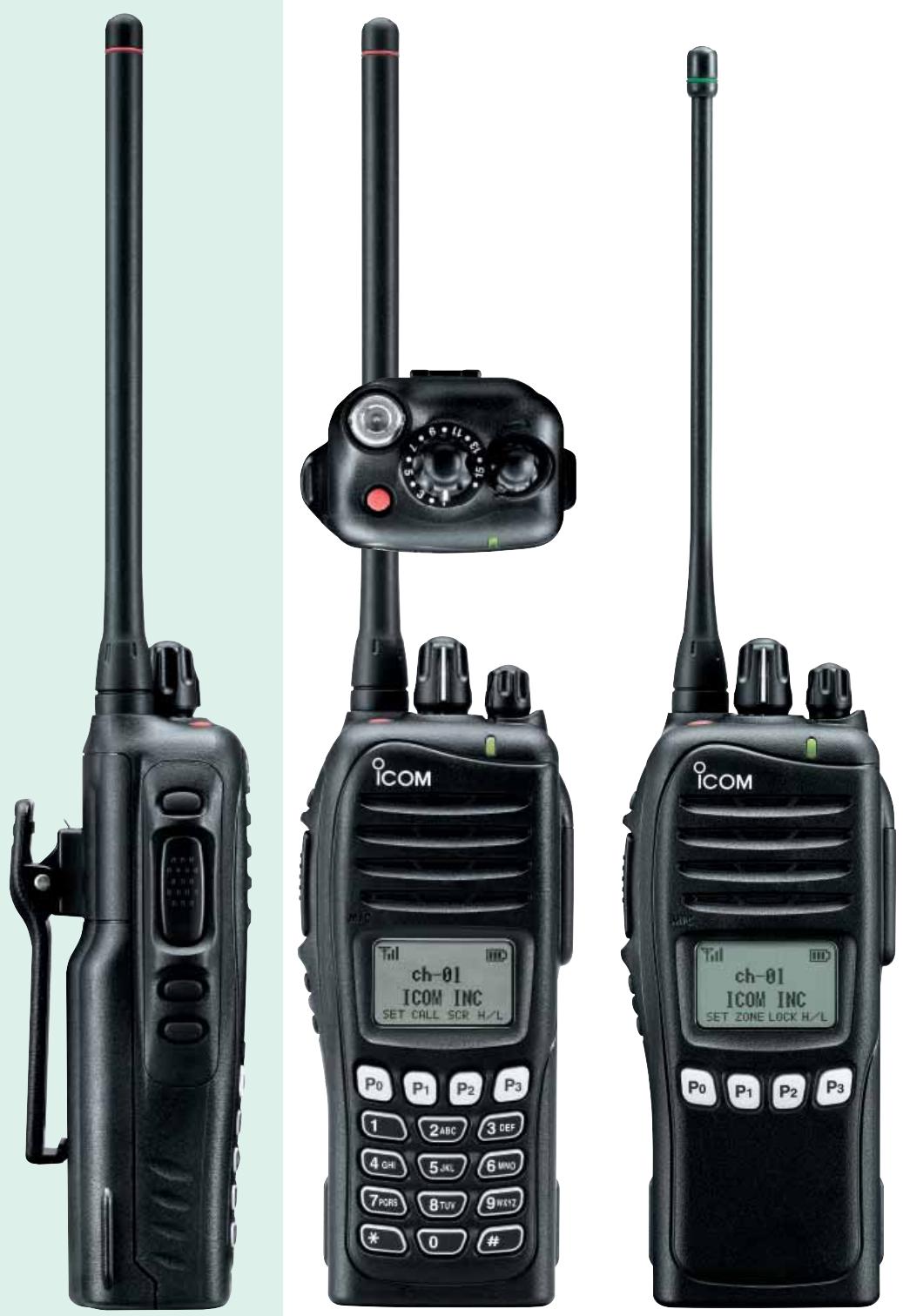

IC-F3162T
IC-F4162S

PORTATIFS PMR VHF

IC-F3162T

Portatif VHF avec clavier

IC-F3162S

Portatif VHF sans clavier

PORTATIFS PMR UHF

IC-F4162T

Portatif UHF avec clavier

IC-F4162S

Portatif UHF sans clavier

Ces nouveaux équipements particulièrement polyvalents sont conçus pour répondre à un grand nombre d'utilisations professionnelles.

Les fonctions inédites de ces radios en font l'outil idéal pour toutes vos communications.

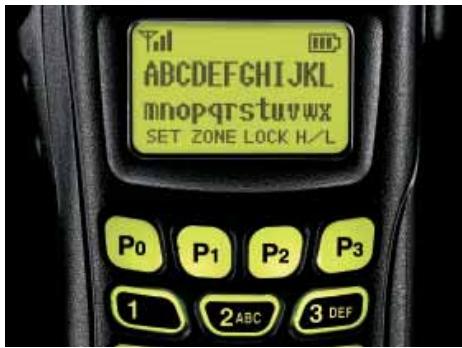

Ecran LCD graphique

Equipé d'un large écran LCD à matrice de points (32 x 18 mm), la série IC-F3162 permet de visualiser clairement toutes les informations. 2 modes d'affichage sont disponibles : 1 ligne soit 12 caractères ou 2 lignes soit 24 caractères.

Grande qualité audio

La série IC-F3162 utilise un amplificateur BTL et un compresseur qui optimise le rendement et la qualite audio. Les transmissions sont claires et performantes.

Multi signalisation d'origine

Les fonctionnalités CTCSS, DTCS, 2 Tons et 5 Tons sont disponibles en standard et permettent des appeals de groupe et des appeals sélectifs. De plus, la série IC-F3162 décode jusqu'à 10 codes 2 Tons et 8 codes 5 Tons sur un canal. Lorsqu'un ton programme est reçu, les paramètres suivants peuvent y être associés pour une meilleure lisibilité : icone « cloche », bip sonore, décodage identité, transmission automatique, annulation d'urgence, position silence, scanning, etc.

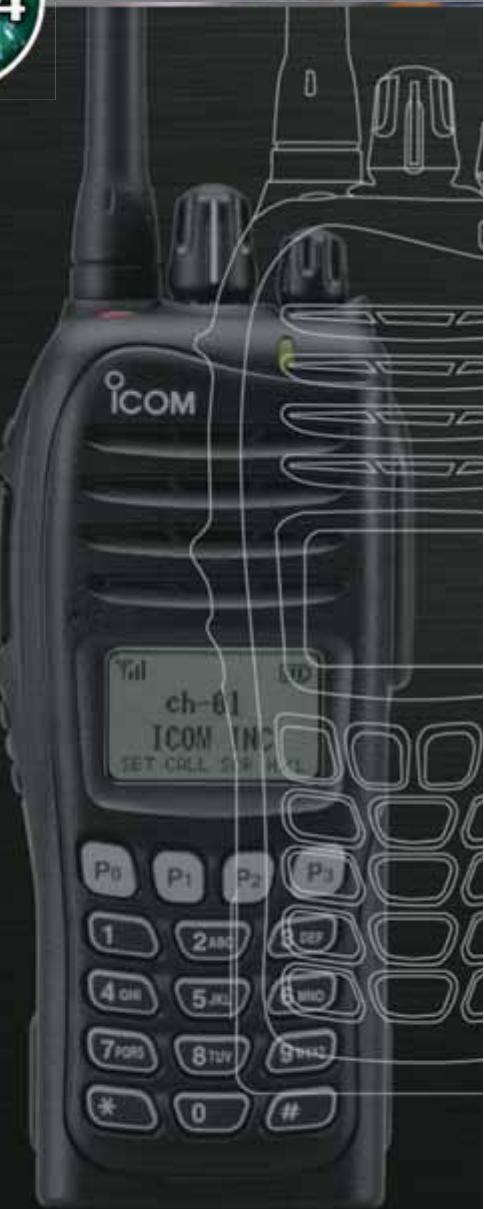

Etanchéité à la norme IP-54

La série IC-F3162 répond aux exigences de la norme IP-54 (protection contre la poussière et les jets d'eau). Son chassis en aluminium en fait un équipement robuste utilisable dans des conditions extrêmes.

Grande autonomie avec batterie lithium d'origine

Le pack batterie Li-Ion BP-232N, 7,4 V 2000 mAh, fournit 15 heures d'autonomie.*

La technologie Lithium permet d'eviter pratiquement tout effet mémoire et de conserver la charge même en cas de non utilisation prolongée.

Le système exclusif de fixation rack ICOM améliore la robustesse de l'équipement (norme militaire MIL-STD810).

• Cycle Tx / Rx / Veille = 5 / 5 / 90.

Fréquences couvertes étendues

L'IC-F3162 couvre la bande de fréquences 136-174 MHz en VHF et l'IC-F4162 de 400-470 MHz en UHF.

Nombres canaux mémoires

Les 512 canaux mémoires disponibles (avec 128 banques) permettent de diviser et de stocker un grand nombre de groupes de canaux. Le bouton rotacteur permet de selectionner rapidement le canal souhaité.

Scrambler inversion de fréquence en standard

Le scrambled en inversion de fréquence assure la confidentialité des communications. Quand un système supplémentaire de confidentialité est requis, la platine UT-109R de 32 codes fixes ou la platine UT-110R de 120 codes tournants sont disponibles en option.

Fonctions voting et scanning

Le voting détecte le niveau de S-metre des relais et désit automatiquement la station la plus forte.

De plus, la série IC-F3162 propose 10 modes de balayage complenant le balayage prioritaire et le double balayage prioritaire.

Compatible signalisation numérique 6,25 kHz

Grçà à la platine optionnelle UT-126H, cet équipement permet des communications en mode tout numérique appportant de nombreuses innovations fonctionnelles (système IDAS).

iDAS

ICOM DIGITAL ADVANCED SYSTEM

DIGITAL

Compatible numérique

Mode numérique

6,25 kHz avec la

platine optionnelle

UT-126H

Compatible norme BIIS 1200 (signalisation numérique)

La norme BIIS1200 permet de dispose des fonctionnalités suivantes en standard :

32 appels en mémoire
7 groupes d'identités
24 messages (status)
- Envoi de messages courts contenant jusqu'à 8 caractères
- Interface RS-232C
Transmission de position GPS (option)

Microprocesseur flashy

Nombreuses évolutions possibles. Le microproesseur flashy de ces terminaux permet de réaliser des logiciels et des applications spécifiques : système de Protection du Travailler Isolé, dispositif rondier, système de localisation par GPS ou borne active.

Autres caractéristiques :

8 mémoires DTMF
2 niveaux de puissance réduits
- Fonctions de verrouillage du relais
- Fonction "stun and kill"
CPU 显示器
Etc.
