Type de produit	Radio bidirectionnelle portable
Marque	ICOM
Modèle	IC-F3GT
Dimensions (L x H x P)	54 x 132 x 35 mm
Poids (avec batterie BP-209)	370 g
Alimentation	Batterie Ni-Cd 7,2 V / 1100 mAh (BP-209) ou Ni-MH 7,2 V / 1650 mAh (BP-210) ou boîtier 6 piles R6 (BP-208)
Autonomie typique	8 heures (Ni-Cd) / 11 heures (Ni-MH)
Puissance d'émission	5 W (haute) / 1 W (basse) en VHF ; 4 W / 1 W en UHF
Nombre de canaux	40 entièrement programmables
Fréquence de couverture	146-174 MHz (VHF) ou 440-470 MHz (UHF)
Affichage	Écran LCD alphanumérique à contraste automatique
Touches programmables	8 touches totalement paramétrables dont un bouton d'alarme
Signalisation	CTCSS et encodeur DTMF intégrés
Programmation	Par PC (câble OPC-478 en option)
Fonctions annexes	Balayage normal/prioritaire, mots de passe, économie d'énergie
Sensibilité du récepteur	0,25 μV (12 dB SINAD) en VHF ; 0,3 μV en UHF
Température d'utilisation	-25 °C à +55 °C
Accessoires inclus	Batterie Ni-Cd BP-209, antenne, clip ceinture MB-68, notice d'utilisation
Options	Oreillettes, micros, casques, cartes 5 tons, Scrambler, Trunking, etc.
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Ne pas utiliser dans des atmosphères explosives ; utiliser uniquement des accessoires approuvés

FOIRE AUX QUESTIONS - IC-F3GT ICOM

Comment recharger la batterie de l'IC-F3GT ?

Utilisez le chargeur rapide BC-119 avec un adaptateur AD-94 ou le multi-chargeur BC-121. Insérez la batterie dans le chargeur ou la radio dans le chargeur avec l'adaptateur. Le temps de charge est d'environ 1 à 2 heures pour une batterie vide.

Quel est le nombre de canaux disponibles ?

L'IC-F3GT dispose de 40 canaux entièrement programmables de manière indépendante via un logiciel PC.

Comment programmer la radio ?

La programmation se fait par PC à l'aide du câble de clonage OPC-478 et du logiciel approprié. Il est également possible de cloner les paramètres entre deux radios avec le câble OPC-474.

Quelle est la portée de l'IC-F3GT ?

La portée dépend des conditions, mais en milieu dégagé, elle peut atteindre plusieurs kilomètres. En zone urbaine ou avec obstacles, la portée est réduite. La puissance d'émission est de 5 W (VHF) ou 4 W (UHF) en mode haute.

Comment activer le mode économie d'énergie ?

L'IC-F3GT intègre un mode Power Save à deux niveaux qui s'active automatiquement en veille pour réduire la consommation. Vous pouvez configurer ce mode via la programmation PC.

Quels types de batteries sont compatibles ?

Les batteries compatibles sont : BP-208 (boîtier 6 piles R6), BP-209 (Ni-Cd 7,2 V / 1100 mAh) et BP-210 (Ni-MH 7,2 V / 1650 mAh). La BP-209 est fournie avec l'appareil.

Comment utiliser la fonction d'appel d'urgence ?

Le bouton d'alarme, qui est l'une des 8 touches programmables, peut être configuré pour déclencher un appel d'urgence. Consultez la notice pour la programmation spécifique.

Puis-je ajouter un cryptage des communications ?

Oui, en installant une carte optionnelle : UT-109 (Scrambler 32 codes) ou UT-110 (Scrambler à codes tournants) pour sécuriser vos communications.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur. N'utilisez pas de solvants, d'alcool ou de produits abrasifs qui pourraient endommager le boîtier.

Quels accessoires sont recommandés pour une utilisation professionnelle ?

Pour une utilisation professionnelle, nous recommandons le microphone HM-75A ou le casque HS-51L. Pour la discrétion, l'oreillette SP-13 ou le micro laryngophone X-17 sont adaptés.

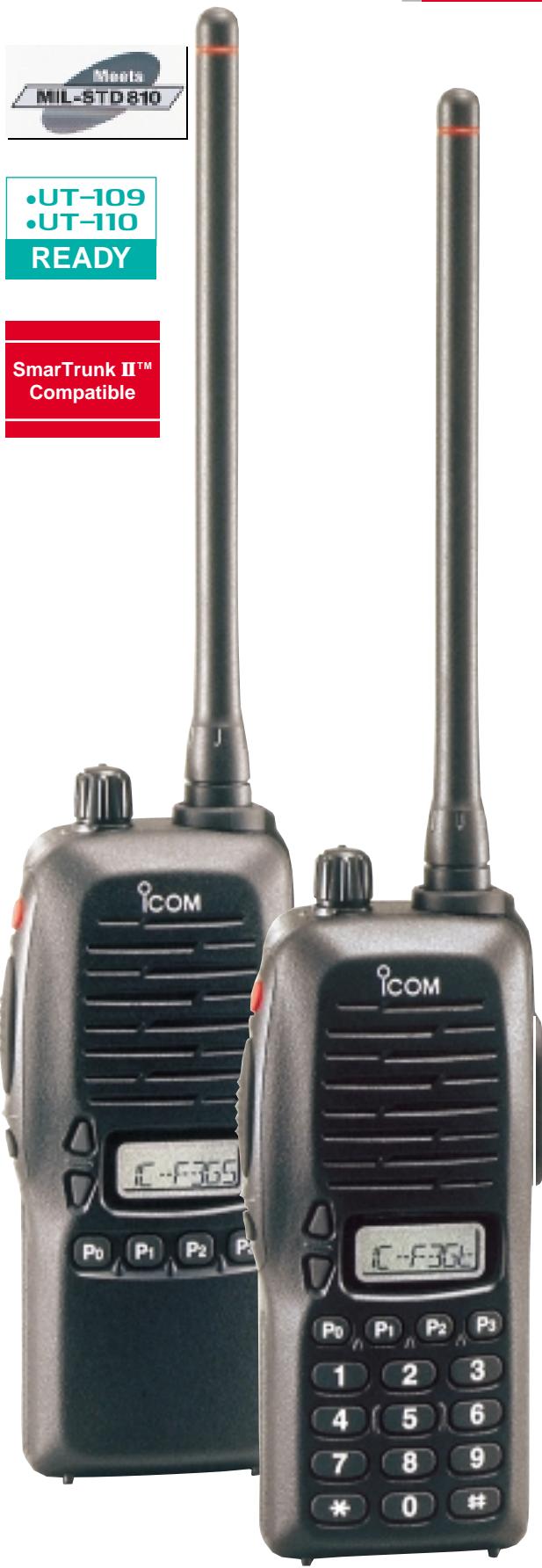

MODE D'EMPLOI IC-F3GT ICOM

Version UHF sans clavier

IC-F3GT

Version VHF avec clavier

IC-F4GT

Version UHF avec clavier

Complets et performants!

Élégants, très compacts (54 (L) x 132 (H) x 35 (P) mm) et légers, ces nouveaux portatifs bénéficient des qualités de robustesse et de performance bien connues qui caractérisent ICOM.

Fonctions inédites

• 8 touches totalement paramétrables pour une utilisation aisée (dont un bouton alarme pour des fonctions d'appel d'urgence)
• Large afficheur LCD alphanumérique à contraste automatique
• 40 canaux entièrement programmables de façon indépendante
• Possibilités de modification du logiciel pour des programmes spécifiques. Une version PTI avec 5 tons (Protection du Travail Isolé) a notamment été développée par ICOM France.
• Batterie Ni-MH en option...

Polyvalents et complets

La gamme IC-F3GS/GT • F4GT/GS est compatible avec tous les réseaux traditionnels et dispose d'origine d'une signalisation CTCSS et d'un encodeur DTMF.

De nombreuses cartes sont disponibles pour personnaliser le portatif : carte 5 tons tous standards (UT-96), décodeur DTMF (UT-108) pour raccordement au réseau téléphonique (via une station connectée au RTCP), options cryptophonie (UT-109 ou UT-110) pour sécuriser vos communications...

Tout est prévu pour vous offrir un outil de communication simple et efficace!

Autres caractéristiques

Programmation par PC - Balayage normal ou prioritaire - Mots de passe - Power save à deux niveaux - Antenne nouvelle génération - Nombreux accessoires et cartes disponibles...

• Fréquence de couverture

IC-F3GS/ GT :

146-174 MHz

IC-F4GS/GT

440-470 MHz

. Mode:

8KOF3E (12,5 kHz)

• Nombre de canaux :

-Consommation:

Emission :

P. Haute: 1,6 A (F3GS/GT)

P. Haute: 1,5 A (F4GS/GT)

P. Basse: 0,7 A (F3GS/GT)

P. Basse: 0,8 A (F3GS/GT)

Réception :

Veille : 70 mA

Max. audio : 250 mA

Stabilité en fréquence :

0,0005% (EIA)

• Température d'utilisation :

-25°C à +55°C

Dimensions :

54 (L) x 132 (H) x 35 (P) mm

Poids:

370 g (avec BP-209)

Accessions

BC-119 : Chargeur rapide (A utiliser avec 1 AD-94) BC-121 : Multi-chargeur rapide (A utiliser avec 6 AD-94 et 1 BC-124) BC-124 : Alimentation pour BC-121 BC-122 : Chargeur lent de bureau CP-12/L: Câble allume-cigares BP-208: Boîtier 6 piles R6 BP-209 : Batterie Ni-Cd 7,2 V/1100 mAh (autonomie 8 heures) BP-210 : Batterie Ni-Mh 7,2 V / 1650 mAh (autonomie 11 heures) EP-JD1301 : Oreillette pivot équipée micro cravate EP-500S: Oreillette équipée micro flexible HM-46L : Microphone H. P miniature HM-54 : Microphone H. P HM-75A: Microphone H. P (avec commande canal) HS-51L: Microphone casque VOX HS-TELEX300 : Casque micro écouteur spécial brigade d'intervention HS-TF1010Vox : Casque anti-bruit actif avec micro différentiel et vox HS-TF1110Vox : Casque anti-bruit passif avec micro différentiel et vox

La série IC-F3GS/GT, IC-F4GS/GT est livrée avec :

Une batterie Ni-Cd BP-209, une antenne, un clip ceinture MB-68 et une notice d'utilisation en français.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 5804 - 31505 TOULOUSE CEDEX

Tel:[phone] - Fax:[phone]

WEBICOM: http://www.icom-france.com

E-mail: [e-mail]

ISO 9001

Emission

Puisance

IC-F3GS/GT

5 W ou 1 W

IC-F4GS/GT

4 W ou 1 W

Modulation :

8KOF3E (20 kHz)

Reception

Sensibilité :

IC-F3GS/GT

0,25 V (12 dB SINAD)

0,63 V (20 dB SINAD)

IC-F4GS/GT

0,3 μV (12 dB SINAD)

0,79 V (20 dB SINAD)

Sensibilité du squelch :

IC-F3GS/GT

0,25 V

IC-F4GS/GT

0,3 V

Réjection du canal adjacent : 65 dB Réjection fréquence image : 70 dB Intermodulation : 65 dB Puissance de sortie audio : 500mW (distorsion : 5% sous 8)

SHC-300S : Oreillette SP-13 : Oreillette X-17 : Micro laryngophone UT-96 : Platine encoder/décodeur 5 tons UT-105 : Platine Smarttrunk UT-108 : Platine ANI et décodage DTMF UT-109 : Platine Scrambler 32 codes possibles UT-110 : Platine Scrambler codes tournants (4 groupes de 255) UT-111 : Platine trunk LTR® UT-113 : Platine Perte de Verticalité (sans le 5 tons) ER-F3GPIVO : Housse avec pivo adaptable sur chargeur FA-SC55V : Antenne flexible VHF FA-SC57U : Antenne flexible UHF OPC-474 : Câble de clonage entre portatifs OPC-478 : Câble de clonage entre portatif et PC

*Consommation à 5 % émission, 5 % réception, 90 % veille.
