IC-F3GS - Radio bidirectionnelle ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur radio VHF/UHF
Caractéristiques techniques principales	Fréquences : 136-174 MHz (VHF) et 400-470 MHz (UHF), modulation : FM, 16 canaux programmables
Alimentation électrique	Batterie rechargeable NiMH 7.2V, 1400 mAh
Dimensions approximatives	120 x 55 x 30 mm
Poids	Environ 300 g (avec batterie)
Compatibilités	Compatible avec les accessoires ICOM IC-F3GS et autres modèles similaires
Type de batterie	Batterie NiMH
Tension	7.2 V
Puissance	5 W (max)
Fonctions principales	Communication à distance, scan des canaux, fonction de verrouillage, indicateur de batterie faible
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité limitée selon les centres de service agréés
Sécurité	Utiliser uniquement des accessoires homologués, respecter les réglementations locales en matière de communication radio
Informations générales utiles	Vérifier la compatibilité des fréquences avant l'achat, consulter le manuel d'utilisation pour les réglages spécifiques

FOIRE AUX QUESTIONS - IC-F3GS ICOM

Comment recharger la batterie de l'ICOM IC-F3GS ?

Pour recharger la batterie, connectez le chargeur fourni à la prise de charge de l'appareil et branchez-le à une source d'alimentation. Assurez-vous que la batterie est correctement installée.

Pourquoi mon ICOM IC-F3GS ne s'allume pas ?

Vérifiez d'abord si la batterie est correctement chargée. Si la batterie est chargée et que l'appareil ne s'allume toujours pas, il pourrait y avoir un problème matériel. Contactez le service après-vente.

Comment régler le volume sur l'ICOM IC-F3GS ?

Utilisez le bouton de volume situé sur le dessus de l'appareil pour augmenter ou diminuer le son. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume.

Comment changer de canal sur l'ICOM IC-F3GS ?

Utilisez le bouton de sélection de canal pour naviguer entre les différents canaux disponibles. Tournez le bouton dans le sens des aiguilles d'une montre ou dans le sens inverse pour changer de canal.

Mon ICOM IC-F3GS ne capte pas bien les signaux, que faire ?

Assurez-vous que l'antenne est correctement installée et qu'elle n'est pas endommagée. Vérifiez également si vous êtes dans une zone avec une bonne couverture radio.

Comment réinitialiser mon ICOM IC-F3GS ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'PTT' (Push-To-Talk) tout en le rallumant. Cela effacera toutes les configurations personnalisées.

Où puis-je trouver le manuel d'utilisation de l'ICOM IC-F3GS ?

Le manuel d'utilisation peut être téléchargé sur le site officiel d'ICOM ou dans la section support de leur site web.

Comment régler la puissance de transmission sur l'ICOM IC-F3GS ?

La puissance de transmission peut être réglée dans les paramètres de l'appareil. Consultez le manuel d'utilisation pour des instructions détaillées sur l'accès aux paramètres.

Que faire si le microphone de mon ICOM IC-F3GS ne fonctionne pas ?

Vérifiez d'abord que le microphone est correctement connecté. Si le problème persiste, testez un autre microphone pour déterminer si le problème vient de l'appareil ou du microphone.

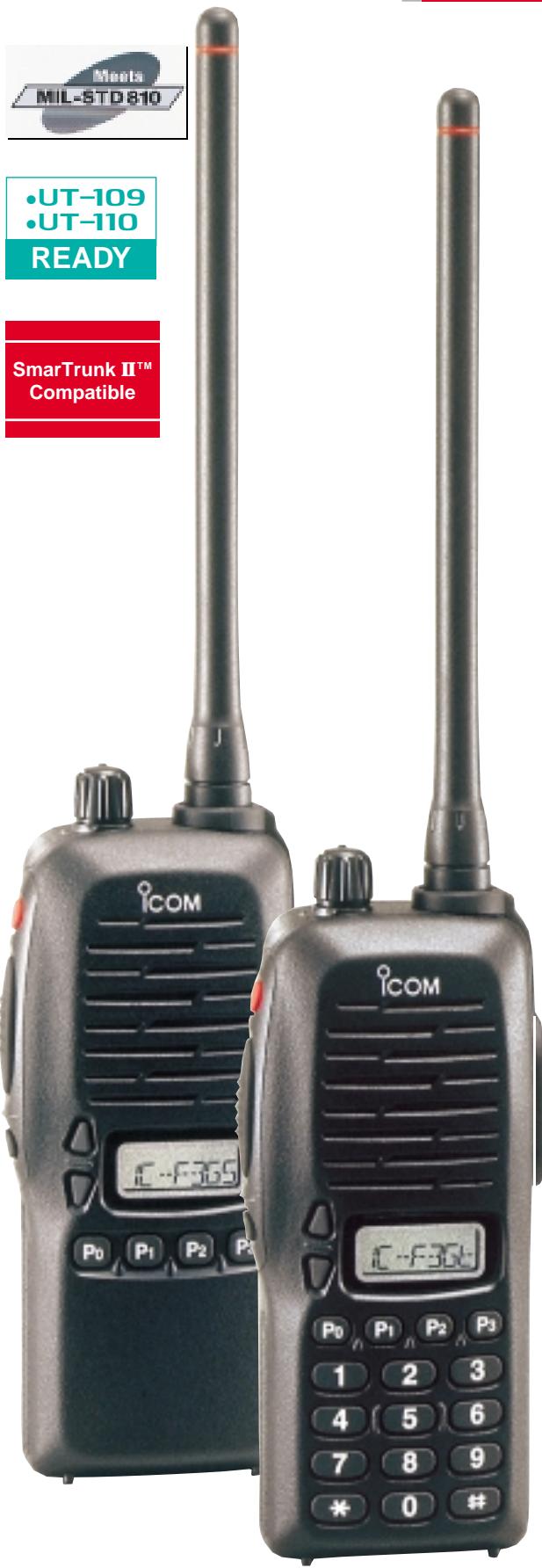

MODE D'EMPLOI IC-F3GS ICOM

Version UHF sans clavier

IC-F3GT

Version VHF avec clavier

IC-F4GT

Version UHF avec clavier

Complets et performants!

Élégants, très compacts (54 (L) x 132 (H) x 35 (P) mm) et légers, ces nouveaux portatifs bénéficient des qualités de robustesse et de performance bien connues qui caractérisent ICOM.

Fonctions inédites

✓ 8 touches totalement paramétrables pour une utilisation aisée (dont un bouton alarmé pour des fonctions d'appel d'urgence) ✓ Large afficheur LCD alphanumérique à contraste automatique ✓ 40 canaux entièrement programmables de façon indépendante ✓ Possibilités de modification du logiciel pour des programmes spécifiques. Une version PTI avec 5 tons (Protection du Travailleur Isolé) a notamment été développée par ICOM France. ✓ Batterie Ni-MH en option...

Polyvalents et complets

La gamme IC-F3GS/GT •F4GT/GS est compatible avec tous les réseaux traditionnels et dispose d'origine d'une signalisation CTCSS et d'un encodeur DTMF.

De nombreuses cartes sont disponibles pour personnaliser le portatif : carte 5 tons tous standards (UT-96), décodeur DTMF (UT-108) pour raccordement au réseau téléphonique (via une station connectée au RTCP), options cryptophonie (UT-109 ou UT-110) pour sécuriser vos communications...

Tout est prévu pour vous offrir un outil de communication simple et efficace!

Autres caractéristiques

Programmation par PC - Balayage normal ou prioritaire - Mots de passe - Power save à deux niveaux - Antenne nouvelle génération - Nombreux accessoires et cartes disponibles...

• Fréquence de couverture

IC-F3GS/ GT :

146-174 MHz

IC-F4GS/GT

440-470 MHz

. Mode:

8KOF3E (12,5 kHz)

• Nombre de canaux :

-Consommation:

Emission :

P. Haute: 1,6 A (F3GS/GT)

P. Haute: 1,5 A (F4GS/GT)

P. Basse: 0,7 A (F3GS/GT)

P. Basse: 0,8 A (F3GS/GT)

Réception :

Veille : 70 mA

Max. audio : 250 mA

• Stabilité en fréquence :

0,0005% (EIA)

• Température d'utilisation :

-25°C à +55°C

Dimensions :

54 (L) x 132 (H) x 35 (P) mm

Poids:

370 g (avec BP-209)

Accessoires

BC-119 : Chargeur rapide (A utiliser avec 1 AD-94) BC-121 : Multi-chargeur rapide (A utiliser avec 6 AD-94 et 1 BC-124) BC-124 : Alimentation pour BC-121 BC-122 : Chargeur lent de bureau CP-12/L: Câble allume-cigares BP-208: Boîtier 6 piles R6 BP-209 : Batterie Ni-Cd 7,2 V/1100 mAh (autonomie 8 heures) BP-210 : Batterie Ni-Mh 7,2 V / 1650 mAh (autonomie 11 heures) EP-JD1301 : Oreillette pivot équipée micro cravate EP-500S: Oreillette équipée micro flexible HM-46L : Microphone H. P miniature HM-54 : Microphone H. P HM-75A: Microphone H. P (avec commande canal) HS-51L: Microphone casque VOX HS-TELEX300 : Casque micro écouteur spécial brigade d'intervention HS-TF1010Vox : Casque anti-bruit actif avec micro différentiel et vox HS-TF1110Vox : Casque anti-bruit passif avec micro différentiel et vox

La série IC-F3GS/GT, IC-F4GS/GT est livrée avec :

Une batterie Ni-Cd BP-209, une antenne, un clip ceinture MB-68 et une notice d'utilisation en français.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 5804 - 31505 TOULOUSE CEDEX

Tel: [phone] - Fax: [phone]

WEBICOM: http://www.icom-france.com

E-mail: [e-mail]

ISO 9001 ATF NO. 19397-6024

Emission

Puisance

IC-F3GS/GT

5 W ou 1 W

IC-F4GS/GT

4 W ou 1 W

Modulation :

8KOF3E (20 kHz)

Reception

Sensibilité :

IC-F3GS/GT

0,25 V (12 dB SINAD)

0,63 V (20 dB SINAD)

IC-F4GS/GT

0,3 μV (12 dB SINAD)

0,79 V (20 dB SINAD)

Sensibilité du squelch :

IC-F3GS/GT

0,25 V

IC-F4GS/GT

0,3 V

Réjection du canal adjacent : 65 dB Réjection fréquence image : 70 dB Intermodulation : 65 dB Puissance de sortie audio : 500mW (distorsion : 5% sous 8Ω)

SHC-300S : Oreillette SP-13 : Oreillette X-17 : Micro laryngophone UT-96 : Platine encoder/décodeur 5 tons UT-105 : Platine Smarttrunk UT-108 : Platine ANI et décodage DTMF UT-109 : Platine Scrambler 32 codes possibles UT-110 : Platine Scrambler codes tournants (4 groupes de 255) UT-111 : Platine trunk LTR UT-113 : Platine Perte de Verticalité (sans le 5 tons) ER-F3GPIVO : Housse avec pivo adaptable sur chargeur FA-SC55V : Antenne flexible VHF FA-SC57U : Antenne flexible UHF OPC-474 : Câble de clonage entre portatifs OPC-478 : Câble de clonage entre portatif et PC

*Consommation à 5 % émission, 5 % réception, 90 % veille.

HM-46L

HM-75A

SP-13

HS-51

ICOM

ence Côte d'Azur

Porte Intérieure locaux N°112 et 113

701 avenue de Fontmichel - 06210 MANDELIEU

Tel:[phone] - Fax:[phone]

CACHET REVENDEUR
