IC-F34GS - Radio bidirectionnelle ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio bidirectionnelle professionnelle
Marque	ICOM
Modèle	IC-F34GS
Bande de fréquence	VHF : 136 - 174 MHz
Puissance de sortie	5 W (émetteur)
Dimensions (L x H x P)	53 x 120 x 32,5 mm
Poids	300 g (avec batterie BP-231)
Alimentation	Batterie Lithium-ion BP-231 : 7,4 V - 1150 mAh
Autonomie	Environ 8 h (cycle 5/5/90% Tx/Rx/Veille) Jusqu'à 15 h avec batterie optionnelle
Norme militaire	MIL-STD810 (vibrations, chocs)
Nombre de canaux	Jusqu'à 256 canaux (programmables)
Touches programmables	8 touches, dont un bouton rouge pour appel d'urgence
Affichage	8 caractères alphanumériques + icônes
Systèmes de signalisation	Tons CTCSS, 5 tons, 2 tons, BIIS1200
Confidentialité	Scrambler par inversion de fréquence intégré Scrambler à code tournant (option UT-110)
Réduction de bruit	Dispositif intégré pour une réception audio de qualité

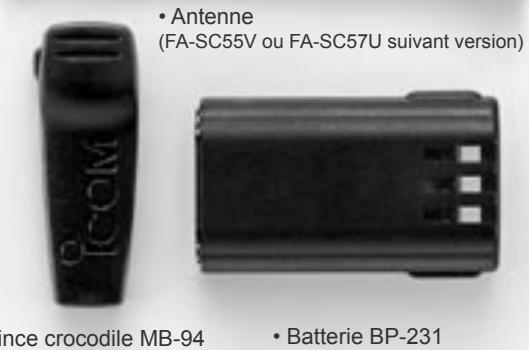

Accessoires fournis	Batterie BP-231, chargeur, pince crocodile, antenne
Accessoires optionnels	Housses, oreillettes, micros, chargeurs rapides, etc.
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Bouton d'urgence programmable ; scrambler intégré
Pièces détachées et réparabilité	Batteries, chargeurs, antennes, housses, micros, écouteurs disponibles
Informations générales	Conforme aux normes professionnelles ; utilisation sur chantiers, parking, police, hôpitaux

FOIRE AUX QUESTIONS - IC-F34GS ICOM

Comment changer de canal sur l'IC-F34GS ?

Utilisez les touches fléchées ou le sélecteur rotatif pour parcourir les canaux programmés. Le numéro et le nom du canal s'affichent sur l'écran.

Quelle est l'autonomie de la batterie ?

Avec la batterie standard BP-231 (1150 mAh), l'autonomie est d'environ 8 heures en cycle 5/5/90% (émission/réception/veille). Avec une batterie optionnelle haute capacité, elle peut atteindre 15 heures.

Comment recharger la batterie ?

Placez la radio avec la batterie dans le chargeur de bureau BC-119N ou BC-160. La charge complète prend 2 à 3 heures. Le chargeur multi-batteries BC-121N permet de charger jusqu'à 6 batteries.

La radio est-elle étanche ?

Non, l'IC-F34GS n'est pas étanche. Elle est conçue pour résister aux vibrations et aux chocs selon la norme militaire MIL-STD810, mais elle ne doit pas être exposée à l'eau ou à l'humidité excessive.

Comment programmer les canaux ?

La programmation se fait via un logiciel dédié (ICOM CS-F34) et un câble de programmation optionnel. Vous pouvez configurer les fréquences, les codes CTCSS, les noms de canaux et les touches programmables.

Puis-je utiliser un casque ou une oreillette ?

Oui, la radio dispose d'une prise pour accessoires audio. Vous pouvez connecter des oreillettes (SP-13, EP-OT1FBL) ou des micros haut-parleurs (HM-46L, HM-131J) pour une utilisation mains libres.

Quelle est la portée maximale ?

La portée dépend de l'environnement. En espace dégagé, elle peut atteindre plusieurs kilomètres. En zone urbaine ou à l'intérieur, elle est réduite à quelques centaines de mètres.

Comment utiliser le bouton d'urgence ?

Le bouton rouge programmable peut être configuré comme appel d'urgence. En cas d'urgence, appuyez dessus pour envoyer un signal d'alerte sur un canal prédéfini.

Est-il possible de chiffrer les communications ?

Oui, un scrambler par inversion de fréquence est intégré. Pour une sécurité renforcée, vous pouvez installer l'option UT-110 (scrambler à code tournant) qui offre 1020 codes.

Où puis-je télécharger le manuel complet ?

Le manuel complet au format PDF est disponible gratuitement sur le site notice-facile.com. Vous pouvez le télécharger directement ou demander une traduction dans une autre langue.

MODE D'EMPLOI IC-F34GS ICOM

Les séries IC-F34G/F44G particulièrement polyvalentes sont conçues pour répondre à un grand nombre d'utilisations professionnelles (chantiers, parking, police, hôpitaux, etc.). Les fonctions inédites de ces radios en font l'outil idéal pour toutes vos communications.

53 (l) x 120 (h) x 32,5 (p) mm pour seulement 300g (avec BP-231).

Conformè à la norme militaire MIL-STD810 (vibration)

Batterie Lithium-ion sans effet mémoire livrée d'origine (BP-231 : 7,4 V - 1150 mAh) procurant une autonomie de plus de 8 h. Une batterie optionnelle permet une utilisation d'environ 15 h.

Réception audio de grande qualité avec dispositif «réduction de bruit».

L'IC-F34G couvre toute la bande VHF (136 - 174 MHz). L'IC-F44G couvre toute la bande UHF (400 - 470 MHz).

8 caractères alphanumériques (numéro et nom des canaux, liste scanning, etc...). Série d'icônes : batterie faible, force du signal, émission réception, etc

8 Touches programmables

Personnalisation à la carte avec notamment un bouton rouge pour les appels d'urgence.

5 tons, 2 tons, CTCSS, BIIS1200 (signalisation numérique).

Système de brouillage par inversion de fréquence assurant la confidentialité des communications.

Pour plus de sécurité, un brouillage par code tournant est également disponible (option UT-110).

Possibilité de réaliser de nombreux développements pour des applications spécifiées.

IC-F34GS/F44GS (avec antenne courte optionnelle)

*Cycle Tx : Rx : Veille : 5/5/90%

Standard	MIL 810C		MIL 810D		MIL 810E		MIL 810E
	Method	Proc.	Method	Proc.	Method	Proc.	Method	Proc.
Vibration	514.2	X	514.3	I	514.4	I	514.5	I
Choc	516.2	I, II, IV	516.3	I, IV	516.4	I, IV	516.5	I, IV

Emetteur

· Puissance de sortie	: IC-F34GS/GT 5 W IC-F44GS/GT 4 W
· Système de modulation	: Modulation de fréquence par variation de réactance
· Déviation maximum	: ± 5 kHz (large) ± 4 kHz (moyen) ± 2,5 kHz (étroit)
· Limitation de modulation	: 60 – 100 % au Max. de la déviation
· Distorsion harmonique	: 3 % typ. (AF 1kHz, 40% déviation)
· Réjection du canal adjacent	: 70 dB Min.
· Puissance du canal adjacent	: 70 dB Min. (large) 60 dB Min. (étroit)

LC-BF34GCP : Housse cuir avec clip pivot

LC-BF34GNC: Housse non avec clip metal

LC-B2362NBaudrion colourneiro

LC-B2362N Baudner colour note LG B2362N Baudrier colour notes

LC-B23620 : Baudner couleur orange

MB-93: Clip pince système pivot

MB-94: Pince crocodile (fournie d'origine)

MB-96: Passant cuir pour ceinture (utiliser avec

un MB-93)

MB-96F: Passant curry pour ceinture (aututiliser avec un MB-94)

SP-13: Oreillette

JIT-105: Carte SmartTrunk JTM

UT-108: Platine ANI et décodage

UT-108: Platine Ani et décodage DTM HT-109: Platine combinée 32 codes

UT-109: Platine scrambler 32 codes

UT-110 : Platine scrambler 1020 codes tournants

VS-1L: Boîtier voie prisee coudeé (à utiliser avec

avec HS-94, HS-95, HS-97)

EP-OT1FBL: Oreillette translucide EP-OT2FNL: Oreillette translucide avec micro cravate et PTT intégré EP-OT3FNL: Oreillette translucide avec micro cravate et PTT séparés HM-46L: Micro haut-parleur miniature HM-131J: Micro haut-parleur HS-94: Oreillette, avec micro flexible HS-94: Cremelette avec micro flexible HS-95: Casque écouteur micro flexible HS-93: Casque écouteur micro flexible HS-97: Casque avec micro lanyardophone

BC-119N : Chargeur de bureau rapide + AD-106 : Adaptateur + BC-145E : Adaptateur secteur, Charge la batterie BP-231 en 2 à 3h BC-160 : Chargeur de bureau rapide + BC-145E : Adaptateur secteur

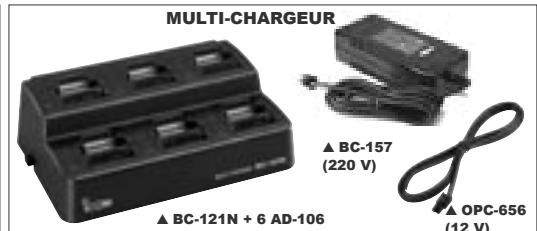

BC-121N : Multi-chargeur + 6 AD-106 adaptateur secteur + BC-157 : Adaptateur secteur. Charge rapidement 6 batteries en 2 / 3 h OPC-656: Câble secteur pour alimentation en 12 V à utiliser avec un BC-121N à la place du BC-157

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
