Type de produit	Radio bidirectionnelle portable professionnelle VHF
Marque et modèle	ICOM IC-F3162T
Dimensions (L × H × P)	53 × 136 × 38,5 mm
Poids	385 g (avec batterie)
Bande de fréquence	136 – 174 MHz (VHF)
Nombre de canaux	512 canaux mémoires répartis en 128 banques
Alimentation	Batterie Li-Ion BP-232N, 7,4 V, 2000 mAh
Autonomie (cycle 5/5/90)	Environ 15 heures
Indice de protection	IP-54 (résistant à la poussière et aux projections d'eau)
Norme militaire	MIL-STD-810
Affichage	Écran LCD graphique 32 × 18 mm, 1 ou 2 lignes
Puissance d'émission	5 W (VHF)
Signalisation standard	CTCSS, DTCS, 2 Tons, 5 Tons, BIIS 1200
Confidentialité intégrée	Scrambler à inversion de fréquence
Fonctions de balayage	10 modes de scan, scan prioritaire, double priorité
Compatibilité numérique	Option UT-126H pour mode numérique 6,25 kHz (IDAS)
Connectique	Multi-connecteur 9 broches pour microphone et haut-parleur externes
Accessoires fournis	Pince crocodile MB-94, clip ceinture MB-93
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de produits abrasifs ou solvants
Consignes de sécurité	Utiliser uniquement des accessoires approuvés ; éviter l'exposition à des températures extrêmes ; éteindre dans les zones dangereuses
Pièces détachées et réparabilité	Batteries, chargeurs, microphones, haut-parleurs, platines scrambler disponibles en option ; réparation par un service agréé

FOIRE AUX QUESTIONS - IC-F3162T ICOM

Comment allumer et éteindre l'IC-F3162T ?

Tournez le bouton VOL/OFF dans le sens horaire pour allumer, et dans le sens antihoraire jusqu'au déclic pour éteindre.

Comment changer de canal ?

Utilisez le bouton rotatif CH situé sur le dessus de l'appareil pour sélectionner le canal souhaité.

Quel type de batterie utilise l'IC-F3162T ?

Il utilise une batterie lithium-ion BP-232N de 7,4 V et 2000 mAh.

Comment recharger la batterie ?

Placez la batterie dans le chargeur BC-121N ou insérez la radio dans le chargeur adapté. Le voyant devient rouge pendant la charge et vert quand elle est terminée.

L'IC-F3162T est-il étanche ?

Oui, il répond à la norme IP-54, ce qui signifie qu'il résiste à la poussière et aux projections d'eau.

Comment activer le scrambler de confidentialité ?

Le scrambler à inversion de fréquence est activé par programmation. Contactez votre installateur pour configurer cette fonction sur les canaux souhaités.

Puis-je utiliser des accessoires tiers ?

Pour garantir la compatibilité et la sécurité, utilisez uniquement des accessoires ICOM approuvés, comme les micros et oreillettes de la gamme.

Comment nettoyer l'appareil ?

Essuyez l'appareil avec un chiffon doux légèrement humide. N'utilisez jamais de solvants, de produits chimiques ou de nettoyants abrasifs.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est chargée et correctement installée. Si le problème persiste, contactez un service après-vente agréé.

Comment régler le volume ?

Tournez le bouton VOL dans le sens horaire pour augmenter le volume, et dans le sens antihoraire pour le diminuer.

MODE D'EMPLOI IC-F3162T ICOM

• Fréquences couvertes

IC-F3162T/S

IC-F4162T/S

:136-174 MHz :400-470MHz

: 512 canaux / 128 banques : 12,5 kHz / 20 kHz / 25 kHz

-25°C à +55°C : 53× 136× 38,5mm

:385g

5W(IC-F3162 et IC-F4162) : IP-54 (contre les éclaboussures d'eau) : norme militaire MIL-STD810

Emetteur

• Système de modulation

Modulation de fréquence par variation de réactance : ± 5 kHz (large) ± 4 kHz (moyen) ± 2,5 kHz (étroit)

• Limitation de modulation

Distorsion harmonique

• Puissance du canal adjacent : 70 dB Min. (large, moyen)
• Connecteur microphone ext. : multi connecteur 9 broches 2,2

: 60 - 100 % au Max. de la déviation : 3 % typ. (AF 1kHz, 40 % déviation) 60 dB Min. (étroit)

Recepteur

Sensibilité : -4 dB V typ (20 dB SINAD) Sensibilité duquelch -4 dB V typ - Réjection du canal adjacent :73/75/68dBtyp(large, moyen, étroit) - Réjection fréquence image :70dB - Intermodulation :67dB - Puissance de sortie audio : 0,5 W (distorsion 5 % sous 8 Ω) - Connecteur HP externe : multi connecteur 9 broches 8 Ω

Accessoires fournis d'origine

- Pince crocodile MB-94

MB-93: Clip pince système pivot MB-94: Pince crocodile (fournie d'origine) MB-96N: Passant cur pour ceinture (a utilisier avec un MR 03). MB-96F: Passant couir pour ceinture (autiliser avec un MB-94) SP-13: Oreillette (à utiliser avec AD-52) AD-52: Adaptateur oreillette avec un com fiche 9 pins et un connecteur jack 3,5mm LUT-109R : Platine scrambler 32 codes à inversion 31-009. 1 Nature column 62 codes a inversion of de frquence UT-110R: Platine scrambler 1020 codes tournant UT-126H : Platine numérique EP-OT2FN31G: Oreillette transluvide avec micro cravate et PTT integre EPOT3EN31C-Orspil EP-015PN3G. Orellette transluide with microcravate and PTT séparés

HM-OTF31G: Microphone haut-parleur pro HM-10126: Microphone haut-parleur pro HM-131SC: Microphone haut-parleur fiche coude 9 pins HM-159SC : Microphone haut-parleur IP-54 fiche 9 pins HS-PEWS: Casque antibruit bluetooth à utiliser avec AD-PEWSSPIN : Adaptateur Bluetooth avec fiche double jack coude HS-94: Oreillette with micro flexible HS-95: Casque écouteur micro flexible HS-97: Casque avec micro laryngophone à utiliser avec VS-1SC: Boitier voix mise coude (à utiliser avec HS-180, Boitier Fox price code (a) utiliser avec HS-94, HS-95, HS-97)

secteur + BC-1 6 batter OPC-6 à utiliser BC-119 BC-145 106: A BC-160 145E BC-171 teur se

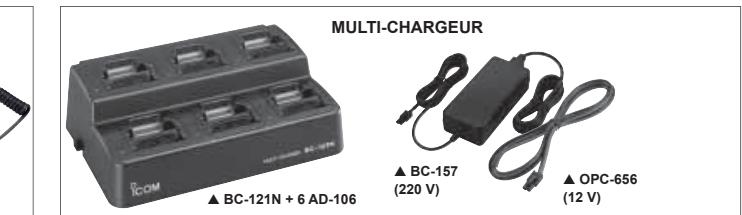

BC-121N: Multi-chargeur ^+ 6 AD-106Adaptateur

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEBICOM: http://www.icom-france.com

E-mail: [e-mail]

ICOM

Utilisez aujourd'hui les technologies du futur !

IC-F3162T IC-F4162S

PORTATIFS PMR VHF

IC-F3162T

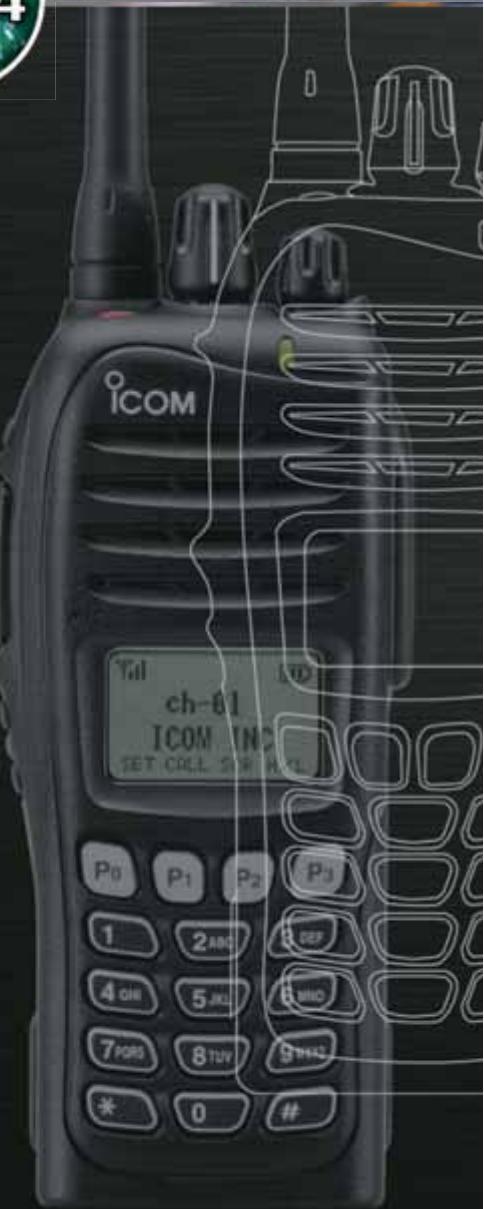

Portatif VHF avec clavier

IC-F3162S

Portatif VHF sans clavier

PORTATIFS PMR UHF

IC-F4162T

Portatif UHF avec clavier

IC-F4162S

Portatif UHF sans clavier

Ces nouveaux équipements particulièrement polyvalents sont conçus pour répondre à un grand nombre d'utilisations professionnelles.

Les fonctions inédites de ces radios en font l'outil idéal pour toutes vos communications.

Écran LCD graphique

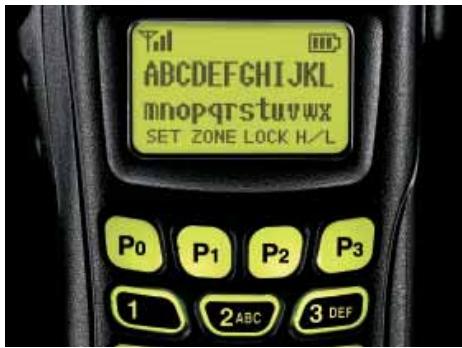

Equipé d'un large écran LCD à matrice de points (32 x 18 mm), la série IC-F3162 permet de visualiser clairement toutes les informations. 2 modes d'affichage sont disponibles : 1 ligne soit 12 caractères ou 2 lignes soit 24 caractères.

Grande qualité audio

La série IC-F3162 utilise un amplificateur BTL et un compresseur qui optimise le rendement et la qualité audio. Les transmissions sont claires et performantes.

Multi signalisation d'origine

Les fonctionnalités CTCSS, DTCS, 2 Tons et 5 Tons sont disponibles en standard et permettent des appels de groupe et des appels sélectifs. De plus, la série IC-F3162 décode jusqu'à 10 codes 2 Tons et 8 codes 5 Tons sur un canal. Lorsqu'un ton programmé est reçu, les paramètres suivants peuvent y être associés pour une meilleure lisibilité : icône « cloche », bip sonore, décodage identité, transmission automatique, annulation d'urgence, position silence, scanning, etc.

Etanchéité à la norme ip-54

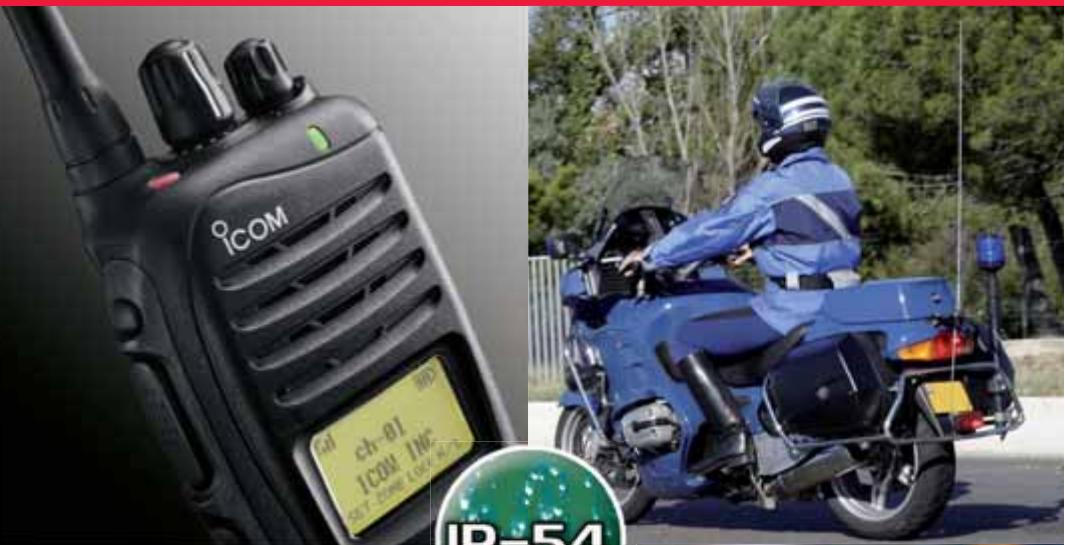

La série IC-F3162 répond aux exigences de la norme IP-54 (protection contre la poussière et les jets d'eau). Son châssis en aluminium en fait un équipement robuste utilisable dans des conditions extrêmes.

Grande autonomie avec batterie lithium d'origine

Le pack batterie Li-Ion BP-232N, 7,4 V 2000 mAh, fournit 15 heures d'autonomie.

La technologie Lithium permet d'éviter pratiquement tout effet mémoire et de conserver la charge même en cas de non utilisation prolongée.

Le système exclusif de fixation rack ICOM améliore la robustesse de l'équipement (norme militaire MIL-STD810).

• Cycle Tx / Rx / Veille = 5 / 5 / 90.

Fréquences couvertes étendues

L'IC-F3162 couvre la bande de fréquences 136-174 MHz en VHF et l'IC-F4162 de 400-470 MHz en UHF.

Nombres de canaux mémoires

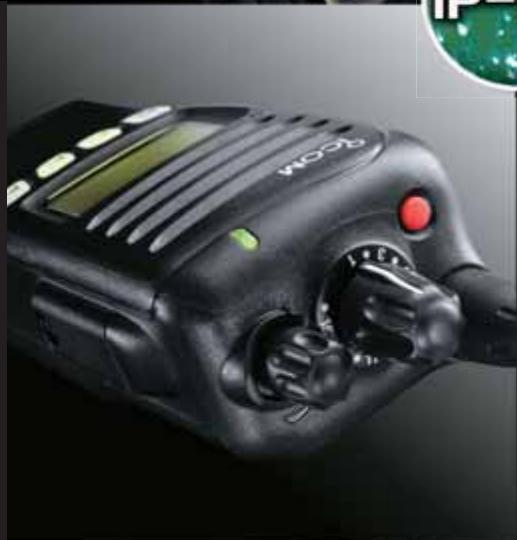

Les 512 canaux mémoires disponibles (avec 128 banques) permettent de diviser et de stocker un grand nombre de groupes de canaux. Le bouton rotacteur permet de sélectionner rapidement le canal souhaité.

Scrambler inversion de fréquence en standard

Le scrambler en inversion de fréquence assure la confidentialité des communications. Quand un système supplémentaire de confidentialité est requis, la platine UT-109R de 32 codes fixes ou la platine UT-110R de 120 codes tournants sont disponibles en option.

Fonctions voting et scanning

Le voting détecte le niveau de S-mètre des relais et désigne automatiquement la station la plus forte.

De plus, la série IC-F3162 propose 10 modes de balayage complétant le balayage prioritaire et le double balayage prioritaire.

Compatible signalisation numérique 6,25 khz

Grâce à la platine optionnelle UT-126H, cet équipement permet des communications en mode tout numérique apportant de nombreuses innovations fonctionnelles (système IDAS).

iDAS

ICOM DIGITAL ADVANCED SYSTEM

DIG/TAL

Compatible numérique

Mode numérique

6,25 kHz avec la

platine optionnelle

UT-126H

Compatible norme BIIS 1200 (signalisation numérique)

La norme BIIS1200 permet de dispose des fonctionnalités suivantes en standard :

32 appels en mémoire 7 groupes d'identités 24 messages (statut) - Envoi de messages courts contenant jusqu'à 8 caractères - Interface RS-232C Transmission de position GPS (option)

Microprocesseur flashy

Nombreuses évolutions possibles. Le microprocesseur flashy de ces terminaux permet de réaliser des logiciels et des applications spécifiques : système de Protection du Travailler Isolé, dispositif rondier, système de localisation par GPS ou borne active.

Autres caractéristiques :

8 mémoires DTMF 2 niveaux de puissance réduits - Fonctions de verrouillage du relais - Fonction "stun and kill" CPU Etc.
