Type de produit	Émetteur-récepteur portable VHF/UHF
Caractéristiques techniques principales	Technologie numérique, 16 canaux programmables, affichage LCD
Alimentation électrique	Batterie rechargeable Li-ion 7.4V
Dimensions approximatives	120 x 55 x 30 mm
Poids	Environ 300 g (avec batterie)
Compatibilités	Compatible avec les accessoires ICOM et autres équipements de communication
Type de batterie	Batterie Li-ion rechargeable
Tension	7.4 V
Puissance	5 W (VHF), 4 W (UHF)
Fonctions principales	Communication bidirectionnelle, scan de canaux, fonction d'urgence
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau ICOM
Sécurité	Utiliser uniquement des accessoires approuvés, respecter les réglementations locales
Informations générales utiles	Vérifier la compatibilité avec les fréquences locales avant l'achat

FOIRE AUX QUESTIONS - IC-F3022T ICOM

Comment allumer l'ICOM IC-F3022T ?

Pour allumer l'ICOM IC-F3022T, tournez le bouton de volume situé sur le dessus de l'appareil dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un clic.

Comment régler le volume sur l'ICOM IC-F3022T ?

Utilisez le bouton de volume sur le dessus de l'appareil pour ajuster le niveau sonore. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Que faire si l'ICOM IC-F3022T ne reçoit pas de signal ?

Vérifiez d'abord que l'antenne est correctement connectée. Ensuite, assurez-vous que vous êtes sur la bonne fréquence et que le mode de fonctionnement est correctement réglé (simplex ou duplex).

Comment changer de canal sur l'ICOM IC-F3022T ?

Pour changer de canal, utilisez le bouton de sélection de canal sur le côté de l'appareil. Tournez-le pour naviguer à travers les canaux disponibles.

L'ICOM IC-F3022T ne se charge pas, que faire ?

Vérifiez que le chargeur est correctement branché à une source d'alimentation et que la batterie est bien insérée dans l'appareil. Si le problème persiste, essayez une autre prise ou un autre chargeur.

Comment réinitialiser l'ICOM IC-F3022T aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'CALL' tout en le rallumant. Cela réinitialisera les paramètres par défaut.

Quels accessoires sont compatibles avec l'ICOM IC-F3022T ?

L'ICOM IC-F3022T est compatible avec divers accessoires, y compris des microphones externes, des écouteurs et des batteries supplémentaires. Assurez-vous que les accessoires sont spécifiquement conçus pour ce modèle.

Comment vérifier l'état de la batterie de l'ICOM IC-F3022T ?

L'état de la batterie peut être vérifié en regardant l'indicateur de batterie sur l'écran de l'appareil. Si l'indicateur est rouge ou clignote, cela signifie que la batterie doit être rechargée.

Que faire si l'ICOM IC-F3022T émet un bruit de fond ?

Si vous entendez un bruit de fond, vérifiez la qualité de votre antenne et assurez-vous qu'elle est correctement installée. Vous pouvez également essayer de changer de canal pour voir si le problème persiste.

MODE D'EMPLOI IC-F3022T ICOM

- Couverture en fréquences

IC-F3022T/S

IC-F4022T/S

136–174MHz

400–470MHz

- Nombre de canaux

128 canaux / 8 banques

- Espacement des canaux

12,5kHz / 20kHz / 25kHz

- Impédance d'antenne

50Ω (SMA Type)

- Alimentation

7,2V DC

• Consommation (approx)

[Non-Text]

Emission à 5W

1,5A

à 4W

1,5A

Réception AF max.

250mA

Veil

72mA

• Température d'utilisation

-25^ à +55^

- Dimensions (L × H × P)

53 × 120 × 36,9mm

- Poids (avec BP-231)

296g

• Chocs et anti-vibrations

norme militaire MIL-STD810

EMETTEUR

- Puissance de sortie

5W (VHF) 4W (UHF)

- Déviation maximum

± 5kHz (large)

± 4kHz (moyen)

± 2,5kHz (étroit)

- Limitation de modulation

60 – 100% au Max. de la déviation

• Distorsion harmonique

1,5% typ. (AF 1kHz, 40% déviation)

- Réjection du canal adjacent

70dB Min.

• Puissance du canal adjacent

VHF

80 / 80 / 70dB Min. (large, moyen, étroit)

UHF

76 / 74 / 68dB Min. (large, moyen, étroit)

- Connecteur HP externe

3 connecteurs 2,5 - 3,5mm / 2,2k

RECEPTEUR

- Fréquence intermédiaire

: 1ère 46,35MHz

- Sensibilité

: 2ème 450kHz

- Sensibilité du squelch

-4dBμV (emf : à 20dB SINAD)

- Réjection du canal adjacent

VHF

: 76 / 75 / 66dB (large, moyen, étroit)

UHF

: 74 / 73 / 64dB (large, moyen, étroit)

- Réjection fréque

: 70dB

- Intermodulation

: 67dB

- Puissance de sortie audio

: 0,5W (distorsion 5% sous 8Ω)

- Connecteur HP externe

: 2 connecteurs 2,5 - 3,5mm / 8Ω

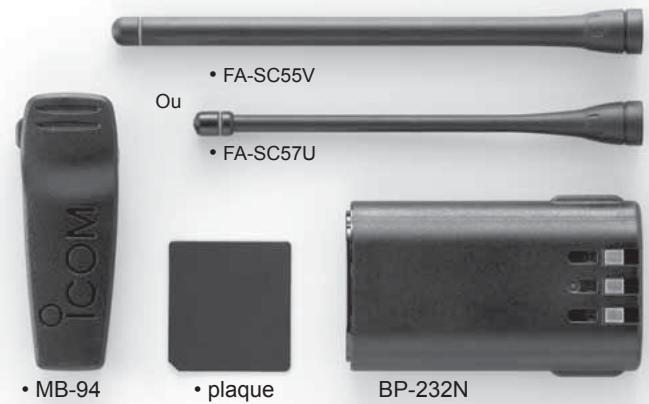

ACCESSOIRES FOURNIS D'ORIGINE

BP-232N : Batterie Li-ion 7,4V / 2000mAh BP-240 : Boîtier piles (6 x AAA non fournies)

CP-17L : Cordon allume cigare fiche coudée

FA-SC25V : Antenne VHF 136-150MHz

FA-SC55V : Antenne VHF 150-174MHz

FA-SC25U : Antenne UHF 400-430MHz

FA-SC57U : Antenne UHF 430-470MHz FA-SC56VS : Antenna courte VHF 450

FA-SC56VS : Antenne courte VHF 150-182MHz FA-SC57VS : Antenne courte VHF 160-174MHz

FA-SC73US : Antenne courte UHF 450-490MHz

FA-SC61VC : Antenne VHF 136-174MHz ajustable

FA-SC61UC : Antenne UHF 380-520MHz ajustable

LC-BF3022CP : Housse en cuir avec clip pivot

LC-BF3022NC : Housse nylon avec clip metal LC-FB534GRIVO : Louvass avin avec clip pivot

LC-ERF-34GPIVO : Housse cuir avec clip pivot LC-B2362N : Baudrier couleur noire

LC-B2362Q : Baudrier couleur orange

MB-93 : Clip pince système pivot

MB-94 : Pince crocodile (fournie d'origine)

MB-96N : Passant cuir pour ceinture (à utiliser avec un MB-93)

MB-96F : Passant cuir pour ceinture (à utiliser avec un MB-94)

SP-13 : Oreillette

UT-105 : Carte SmarTrunk II™

UT-108R : Platine ANI et décodage DTMF

UT-109R : Platine scrambler 32 codes a inversion

de fréquence

UT-110R : Platine scrambler 1020 codes tournants

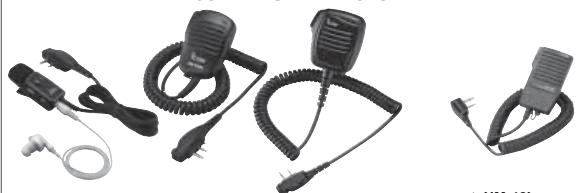

MICROS ET HAUT-PARLEURS

▲ HM-46L

▲ HM-153L

▲ HM-158L

▲ HM-159L

▲ HM-46L

EP-OT1FBL : Oreillette translucide

EP-OT2FNL : Oreillette translucide avec

micro cravate et PTT integre

EP-013FNL : Orellette transluclide avec

mico cravate et PTT separes

HM-128L : Orellette avec microphone et PTT déportée price caudée 3.5.3.5

11 deportes phase coudec 2,5-5,5 HM 131L : Micro bout parlour

HM-152L : Micro haut panea HM 153L : Micro cravate avo

HM-158L : Micro haut-parleur mini, avec

HM-159L : Microphone haut parleur IP-54

prise coudée 2,5-3,5 avec vis de fixation

HS-OTNAV3 : Casque léger avec micro-

phone flexible et prise coudée

HS-PESTDL : Casque antibruit pro-

fessionnel avec microphone con-

nection directe

HS-PEWS : Casque antibruit bluetooth a

utiliser avec AD-FEWSL. Adaptateur

BLUETOOTH avec liche double jack coudée

HS-94 : Oreillette avec micro flexible

HS-95 : Casque écouteur micro flexible

HS-97 : Casque avec micro laryngo-

phone

à utiliser avec VS-1L : Boîtier vox prise

coudée (à utiliser avec HS-94, HS-95,

HS-97

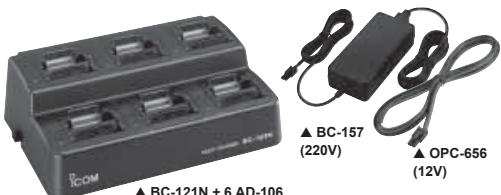

MULTI-CHARGEUR

BC-121N : Multi-chargeur + 6 AD-106 adaptateur secteur

+ BC-157 : Adaptateur secteur. Charge rapidement 6 batteries en 2 / 3 h

OPC-656 : Câble secteur pour alimentation en 12V à utiliser à la place du

BC-157 avec un BC-121N

BC-119N : Chargeur de bureau rapide livré avec BC-145E : Adaptateur

secteur à utiliser avec AD-106 : Adaptateur (charge en 2 h approx.)

BC-160 : Chargeur de bureau rapide livré avec BC-145E : Adaptateur

secteur (charge en 2h approx.)

BC-171 : Chargeur de bureau + BC-147 : Adaptateur secteur

(charge en 8h approx.)

OPC-515L : Câble d'alimentation 12V - 16V pour BC-119N ou BC-160

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tél : [phone] - Fax : [phone]

WEB ICOM : http://www.icom-france.com

E-mail : [e-mail]

ICOM

CACHET DISTRIBUTEUR

ICOM

RADIOCOMMUNICATION

PORTATIF PMR VHF ET UHF

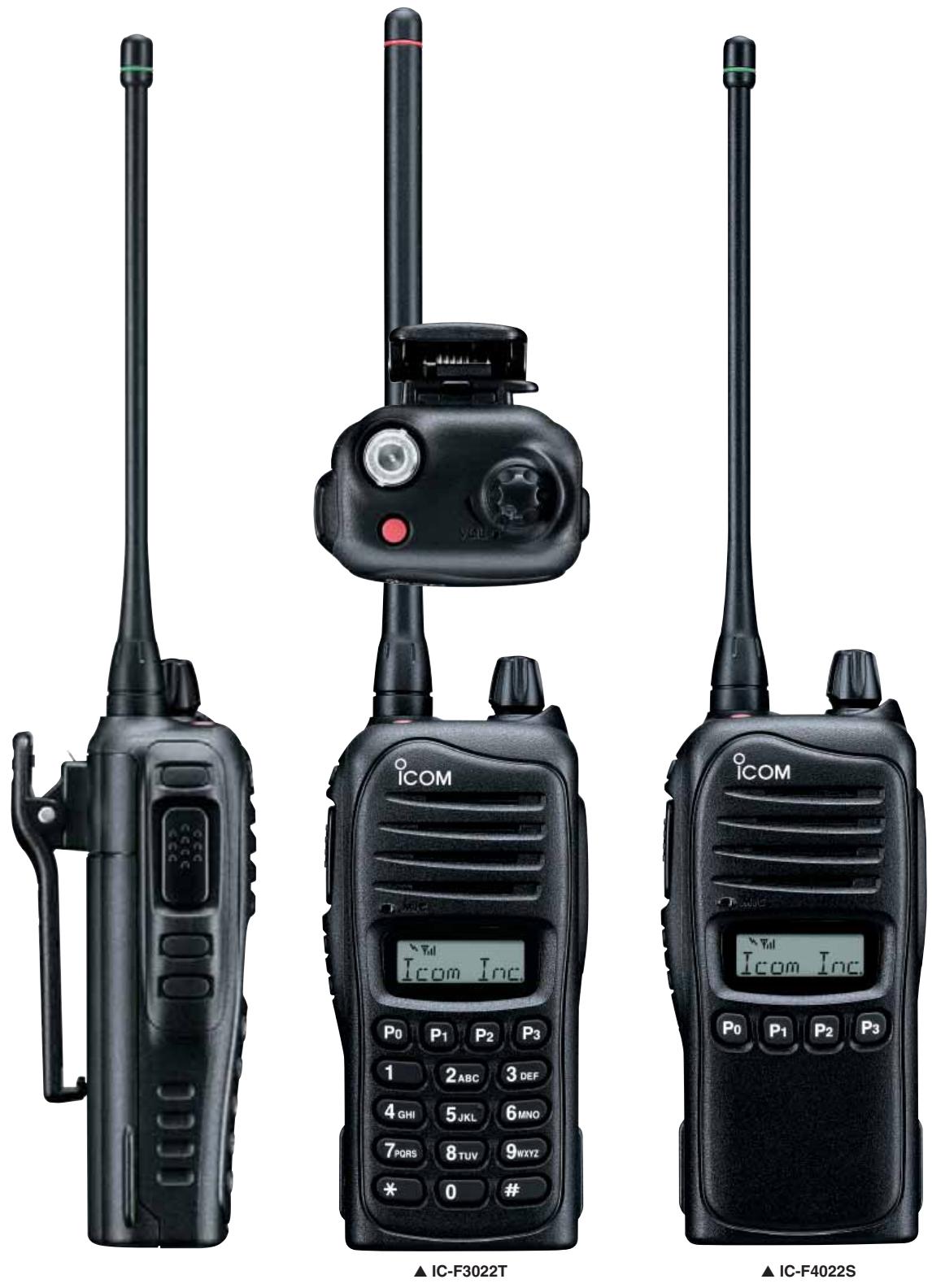

IC-F3022T

Portatif VHF avec clavier

IC-F3022S

Portatif VHF sans clavier

IC-F4022T

Portatif UHF avec clavier

IC-F4022S

Portatif UHF sans clavier

F3022 F4022 Series

Polyvalents et Robustes !

ICOM ICOM Inc ICOM Inc ICOM IC-F3022T IC-F4022S

PORTATIFS PMR VHF

IC-F3022T

Portatif VHF avec clavier

IC-F3022S

Portatif VHF sans clavier

PORTATIFS PMR UHF

IC-F4022T

Portatif UHF avec clavier

IC-F4022S

Portatif UHF sans clavier

Elégants, très compacts (53 × 120 × 36,9mm) et légers (moins de 300g avec la batterie BP-232N), ces nouveaux portatifs bénéficient des dernières avancées technologiques et s'adaptent parfaitement aux exigences des professionnels.

Robustes et étanches

Ces terminaux sont constitués d'un boîtier en polycarbonate et d'un châssis en aluminium qui en font des équipements très fiables, utilisables dans des conditions extrêmes.

Etanches à l'eau et aux poussières conformément à la norme IP-54 (IP-65 en cours), ces équipements sont de véritables compagnons tout terrain.

Grande autonomie avec bat- terie lithium

Ces portatifs sont livrés d'origine avec une batterie Lithium Ion 2000mAh (BP-232N) qui offre une autonomie de 15h.

La technologie Lithium permet d'éviter pratiquement tout effet mémoire et de conserver la charge même en cas de non utilisation prolongée.

Le système exclusif de rack ICOM améliore la robustesse de l'équipement.

Multi signalisation d'origine

Les signalisations CTCSS, DTCS, 2 tons et 5 tons sont disponibles en standard et permettent de s'adapter à tout type d'utilisation.

Lorsqu'un ton programmé est reçu, les paramètres suivants peuvent y être associés pour une meilleure lisi-bilité : icône « cloche », bip sonore, décodage identité, transmission automatique, annulation d'urgence, position silence, scanning, etc...

Afficheur alphanumérique

La série IC-F3022 est dotée d'un large écran de 8 caractères.

Une série d'icônes est également disponible indiquant entre autre l'état de la batterie, la force du signal, le passage en émission, Etc.

Grâce à l'utilisation de nouveaux circuits, la série IC-F3022 offre une audio claire avec une puissance de sortie de 500mW.

Fréquence de couverture étendue

L'IC-F3022 (VHF) couvre la bande de fréquence de 136 à 174MHz et l'IC-F4022 (UHF) celle de 400 à 470MHz (une seule version pour toute la bande).

L'espacement des canaux (25, 20, 12,5kHz) est programmable par canal.

128 canaux mémoires et bouton de contrôle du canal mémoire

La série IC-F3022 propose 128 canaux mémoires répartis dans 8 banques.

Le choix du canal mémoire peut être facilement sélectionné avec les boutons au-dessous de l'alternat (PTT).

UT-109R Ready

UT-110R Ready

8 boutons programmables

8 touches sont programmables pour répondre aux besoins spécifiques des utilisateurs.

Le bouton rouge situé sur le dessus de l'appareil est généralement assigné aux appels d'urgence.

Nombreux accessoires disponibles

Pour un confort d'utilisation optimal, une prise double jack (2,5-3,5mm) permet de connecter divers accessoires : microphone, oreillette, casque vox, etc.

De plus, le connecteur (40 broches) permet d'ajouter en option un brouilleur de voix pour la confidentialité des communications (UT-109R ou UT-110R) ou un décodeur DTMF pour utiliser la fonction ANI (Automatic Number Identification).

Autres caractéristiques

• Nouveau chargeur BC-171
• Fonction anti-bavard (TOT)
• 8 mémoires DTMF avec composition automatique
• 2 modes d'économiseur d'énergie
• 2 bips de niveau de batterie faible
• Fonction de surveillance arrête temporairement le rétro éclairage et le bip sonore
• Scanning standard et prioritaire
