IC-F3022S - Radio bidirectionnelle ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur radio portable VHF/UHF
Caractéristiques techniques principales	Fréquences : VHF 136-174 MHz / UHF 400-470 MHz, Modulation : FM, Puissance de sortie : 5W/1W
Alimentation électrique	Batterie rechargeable Li-ion 7.4V, Capacité : 2000 mAh
Dimensions approximatives	Environ 120 x 55 x 30 mm
Poids	Environ 300 g (avec batterie)
Compatibilités	Accessoires ICOM compatibles, y compris microphones et antennes
Type de batterie	Batterie Li-ion rechargeable
Tension	7.4 V
Puissance	5W (max) / 1W (min)
Fonctions principales	Scan, fonction de verrouillage, réglage de la puissance, 16 canaux programmables
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'eau
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente ICOM
Sécurité	Utiliser uniquement des accessoires recommandés, respecter les réglementations locales sur l'utilisation des radios
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - IC-F3022S ICOM

Comment allumer l'ICOM IC-F3022S ?

Pour allumer l'appareil, tournez le bouton de volume/puissance situé sur le dessus de l'appareil dans le sens des aiguilles d'une montre jusqu'à entendre un clic.

Que faire si l'ICOM IC-F3022S ne reçoit pas de signal ?

Vérifiez que l'antenne est correctement connectée et en bon état. Assurez-vous également que l'appareil est réglé sur la bonne fréquence et que le volume est suffisamment élevé.

Comment programmer une nouvelle fréquence sur l'ICOM IC-F3022S ?

Pour programmer une nouvelle fréquence, tournez le sélecteur de canal sur un canal libre, puis appuyez sur le bouton 'FUNC', suivi du bouton 'MR'. Entrez la fréquence souhaitée en utilisant le clavier, puis appuyez sur 'ENT' pour enregistrer.

Que faire si la batterie de l'ICOM IC-F3022S ne se charge pas ?

Vérifiez que le chargeur est correctement branché et que la batterie est correctement insérée dans l'appareil. Si la batterie ne se charge toujours pas, essayez une autre batterie ou un autre chargeur.

Comment réinitialiser l'ICOM IC-F3022S aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'FUNC' tout en le rallumant. Cela réinitialisera tous les paramètres aux valeurs par défaut.

Comment augmenter la portée de l'ICOM IC-F3022S ?

Pour augmenter la portée, assurez-vous que l'antenne est correctement installée et envisager d'utiliser une antenne externe si nécessaire. Évitez les obstacles comme les murs et les collines qui peuvent bloquer le signal.

Que faire si l'audio est faible ou distordu sur l'ICOM IC-F3022S ?

Vérifiez le niveau de volume et ajustez-le si nécessaire. Si le problème persiste, testez l'appareil avec un autre haut-parleur ou casque pour déterminer si le problème vient de l'appareil ou de l'accessoire.

Comment changer les paramètres de squelch sur l'ICOM IC-F3022S ?

Pour ajuster les paramètres de squelch, tournez le bouton de squelch situé sur le côté de l'appareil jusqu'à ce que le bruit de fond disparaisse, tout en laissant les signaux souhaités passer.

MODE D'EMPLOI IC-F3022S ICOM

• Couverture en fréquences

IC-F3022T/S

IC-F4022T/S

136-174MHz

400-470MHz

128 canaux / 8 banques

12,5kHz / 20kHz / 25kHz

50Ω (SMA Type)

7.2V DC

• Température d'utilisation : -25°C à +55°C
• Dimensions (L × H × P) : 53 × 120 × 36,9 ~mm (projections non incluses) · Poids (avec BP-231) : 296g
• Chocs et anti-vibrations : norme militaire MIL-STD810

Emetteur

• Puissance de sortie
• Déviation maximum

5W (VHF) 4W (UHF) ±5kHz (large) ±4kHz (moyen) ±2,5kHz (étroit)

• Limitation de modulation Distorsion harmonique
• Réjection du canal adjacent
• Puissance du canal adjacent

VHF

UHF

Connecteur HP externe

80/80/70dB Min. (large, moyen, etroit) 76/74/68dB Min. (large, moyen, étroit) 3 connecteurs 2,5 - 3,5mm / 2,2k

Recepteur

• Fréquence intermédiaire :1ere46,35MHz Sensibilité 2° eme 450kHz Sensibilité du squelch -4dBμV (emf : à 20dB SINAD)
• Réjection du canal adjacent VHF 76/75/66dB (large, moyen, étroit) UHF 74/73/64dB (large, moyen, étroit)
• Réjection fréquence image : 70dB
• Intermodulation : 67dB
• Puissance de sortie audio 0.5W (distorsion 5% sous 8)
• Connecteur HP externe : 2 connecteurs 2,5 - 3,5mm / 8Ω

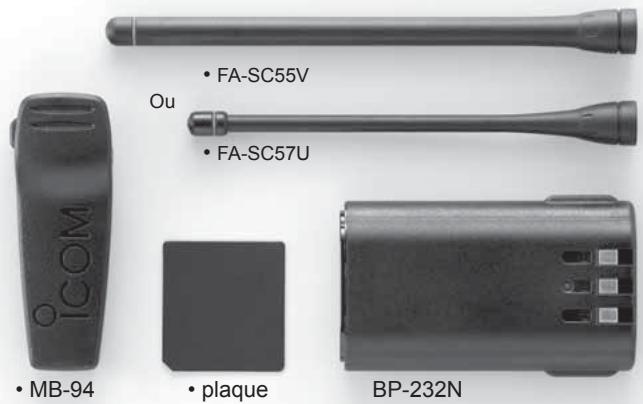

Accessions fournis d'origine

LC-BF3022CP : Housse en cuir avec clip pivot LC-BF3022CN : Housse en cuir avec clip pivot

LC-BF3022NC : Housse en cuir avec clip pivot LC-ERF34GPVO : Housse en cuir avec clip pivot

LC-B2362N: Baudrier couleur noire

LC-B23620: Baudrier couleur orange

MB-93: Clip pince système pivot MB-94: Clip piliné de l'air

MB-94: Pince crocodile (fournie d'origine) MB-96N: Passant pour capitale (à uti

• MB-50N: Passant pour ceinture (à utiliser avec MB-93)

MB-96F: Passant pour ceinture (autiliser avec

SP-13: Oreillette JUT-105: Carte SmartTrunk JUTM

UT-108R: Platine ANI et décodage DTMF

UT-109R : Platine scrambler 32 codes à inversion

de fréquence

UT-110R : Platine scrambler 1020 codes tournants

MICROS ET HAUT-PARLEURS HM-153L HM-158L

HM-159L

HM-46L

HS-OTNAV3: Casque léger avec micro

phone flexible et prise coudeeed US PECTOL + Coarse optical unit 200

HS-PESTDL : Casque antibruit Bluetooth avec microphone cond

HS-PEWS: Casque antibruit bluetooth à

utiliser avec AD-PEWSL : Adaptateur BLUETOOTH swine fishes double ink

Bluetooth avec micro double jack coudeé

HS-94 : Oreillette avec micro flexible

HS-95: Casque écouteur micro flexible HS-07: Casque oue micro linatoire

HS-97: Casque avec micro laryngophone.

utiliser avec VS-1L: Bouteilleprise

coudée (à utiliser avec HS-94, HS-95,

HS-97)

MULTI-CHARGEUR BC-121N + 6 AD-106

(2)

20V)

OPC

(12V

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEBICOM: http://www.icom-france.com

E-mail: [e-mail]

ICOM

Radiocommunication

IC-F3022T

Portatif VHF avec clavier

IC-F3022S

Portatif VHF sans clavier

IC-F4022T

IC-F4022S

Portatif UHF avec clavier

Portatif UHF sans clavier

Polyvalents et robustes !

PORTATIFS PMR UHF

PORTATIFS PMR VHF

IC-F3022T

Portatif VHF avec clavier

IC-F3022S

Portatif VHF sans clavier

IC-F4022T

Portatif UHF avec clavier

IC-F4022S

Portatif UHF sans clavier

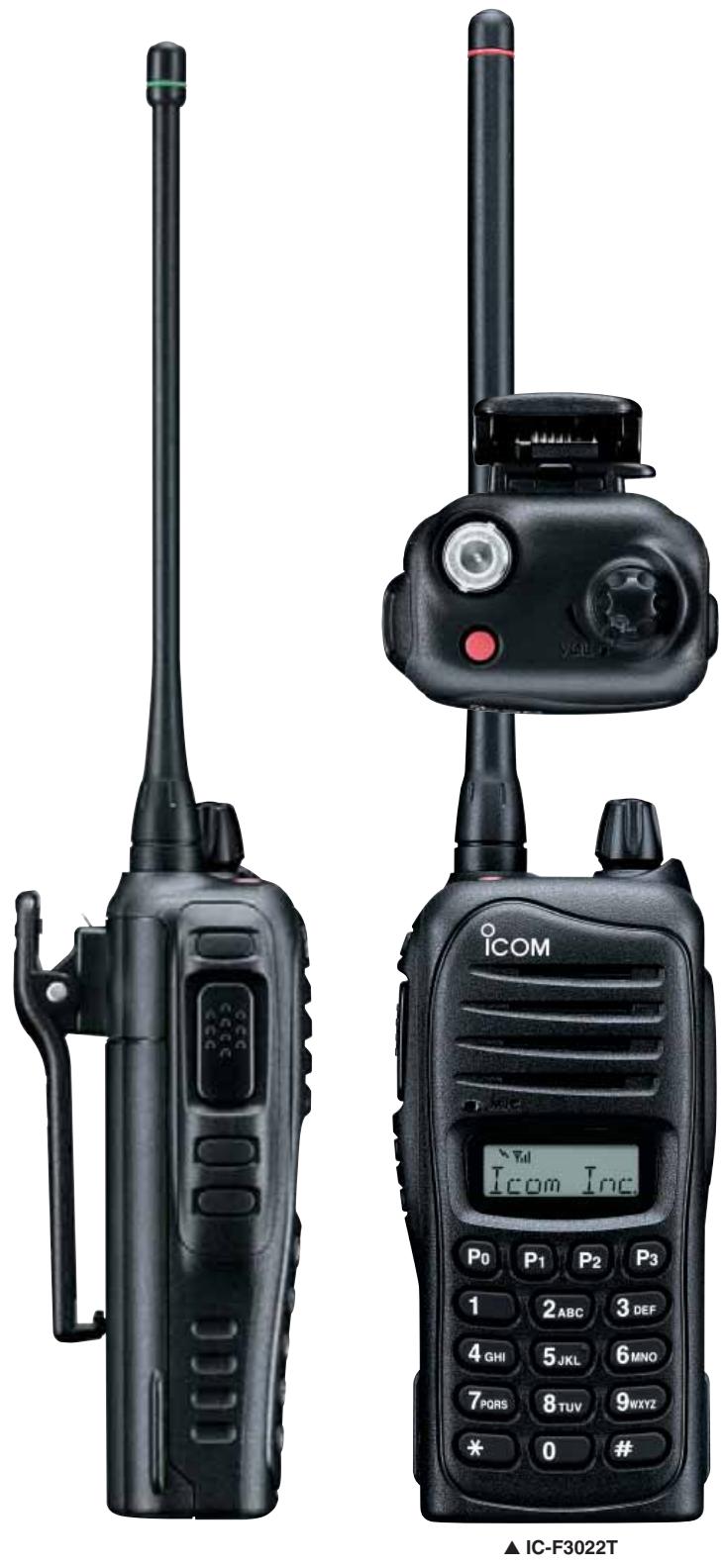

Elégants, très compacts (53 × 120 × 36,9mm) et légers (moins de 300g avec la batterie BP-232N), ces nouveaux portatifs bénéficient des dernières avances technologiques et s'adaptent parfaitement aux exigences des professionnels.

Robustes et étanches

Ces terminaux sont constitués d'un boîtier en polycarbonate et d'un châssis en aluminium qui en font des équipements très robustes, utilisables dans des conditions extrêmes.

Étanches à l'eau et aux poussières conformément à la norme IP-54 (IP-65 en cours), ces équipements sont de véritables compagnons tout terrain.

Grande autonomie avec batterie lithium

Ces portatifs sont livrés d'origine avec une batterie Lithium Ion 2000mAh (BP-232N) qui offre une autonomie de 15h.

La technologie Lithium permet d'éviter pratiquement tout effet mémoire et de conserver la charge même en cas de non utilisation prolongée.

Le système exclusif de rack ICOM améliore la robustesse de l'équipement.

Multi signalisation d'origine

Les signalisations CTCSS, DTCS, 2 tons et 5 tons sont disponibles en standard et permettent de s'adapter à tout type d'utilisation.

Lorsqu'un ton programme est reçu, les paramètres suivants peuvent y être associés pour une meilleure lisibilité : icône « cloche », bip sonore, décodage d'identité, transmission automatique, annulation d'urgence, position silence, scanning, etc...

Afficheur alphanumérique

La série IC-F3022 est dotée d'un large écran de 8 caractères.

Une série d'icônes est également disponible, indiquant entre autres l'état de la batterie, la force du signal, le passage en émission, etc.

Grâce à l'utilisation de nouveaux circuits, la série IC-F3022 offre une audio claire avec une puissance de sortie de 500mW.

Fréquence de couverture étendue

L'IC-F3022 (VHF) couvre la bande de fréquence de 136 à 174MHz et l'IC-F4022 (UHF) celle de 400 à 470MHz (une seule version pour toute la bande).

L'espacement des canaux (25, 20, 12,5kHz) est calculable par canal.

128 Canaux mémoires et bouton de contrôle du canal mémoire

La série IC-F3022 propose 128 canaux mémoires répartis dans 8 banques.

Le choix du canal mémoire peut être facilement sélectionné avec les boutons au-dessous de l'alternat (PTT).

UT-109R Ready

UT-110R Ready

8 Boutons programmables

8 touches sont programmables pour répondre aux besoins spécifiques des utilisateurs.

Le bouton rouge situé sur le dessus de l'appareil est généralement assigné aux appels d'urgence.

Nombreux accessoires disponibles

Pour un comportement d'utilisation optimal, une prise double jack (2,5-3,5mm) permet de connecter divers accessoires : microphone, oreillette, casquevox, etc.

De plus, le connecteur (40 broches) permet d'ajouter en option un brouilleur de voix pour la confidentialité des communications (UT-109R ou UT-110R) ou un décodeur DTMF pour utiliser la fonction ANI (Automatic Number Identification).

Autres caractéristiques

• Nouveau chargeur BC-171
• Fonction anti-bavard (TOT)
• 8 mémoires DTMF avec composition automatique
• 2 modes d'économiseur d'énergie
• 2 bips de niveau de batterie faible
• Fonction de surveillance arrête temporairement le rétroéclairage et le bip sonore
• Scanning standard et prioritaire
