Type d'interphone	Audio filaire
Nombre de boutons d'appel	2 (bi-logement)
Référence platine de rue	PAPL 242 (820242)
Dimensions platine de rue	165 x 117 x 18 mm
Indice de protection platine	IP44
Température d'utilisation	-10°C à +45°C
Alimentation combiné intérieur	12V~
Consommation combiné	12W
Dimensions combiné intérieur	210 x 70 x 40 mm
Transformateur fourni (réf. 830241)	230V~ / 12V~ 18VA
Câblage jusqu'à 25 m	4 fils 6/10 mm²
Câblage jusqu'à 100 m	4 fils 1,5 mm²
Commande gâche / serrure électrique	Bornes 9 et 10 (platine de rue)
Commande automatisme portail	Oui
Combiné supplémentaire compatible	WEPACB 243 BIS
Mode de pose platine	Saillie ou encastré

FOIRE AUX QUESTIONS - WEPA 242 EXTEL

Quel câble utiliser pour l'installation de la WEPA 242 et quelle est la portée maximale ?

Pour une distance jusqu'à 25 m, utilisez 4 fils de section 6/10 mm². Au-delà et jusqu'à 100 m, optez pour 4 fils de 1,5 mm² afin d'éviter les chutes de tension qui dégradent le son et la commande de gâche.

Comment raccorder la gâche électrique ou la serrure à la platine WEPA 242 ?

La gâche ou serrure électrique se branche sur les bornes 9 et 10 de la platine de rue. La commande s'effectue depuis le combiné intérieur en appuyant sur la touche dédiée. Le raccordement d'un automatisme de portail s'effectue de la même manière.

La sonnerie ne fonctionne plus, que vérifier en premier ?

Commencez par vérifier l'alimentation : le transformateur 230V~/12V~ doit être correctement branché. Contrôlez ensuite le câblage sur chaque borne de la platine et du combiné. Le bouton poussoir de la platine peut aussi être encrassé ou oxydé après une exposition prolongée aux intempéries.

Le son est faible ou distordu au combiné, comment corriger cela ?

Ce défaut est souvent dû à une chute de tension sur un câble sous-dimensionné. Vérifiez que la section de câble correspond à la distance réelle de l'installation (6/10 mm² jusqu'à 25 m, 1,5 mm² jusqu'à 100 m). Assurez-vous également que toutes les bornes sont bien serrées et exemptes d'oxydation.

La platine de rue WEPA 242 résiste-t-elle à la pluie et au gel ?

La platine PAPL 242 est protégée contre les projections d'eau grâce à son indice IP44. Elle est conçue pour fonctionner entre -10°C et +45°C, ce qui la rend adaptée à une installation en extérieur en France métropolitaine.

Le combiné intérieur ne réagit pas lors d'un appel, que faire ?

Vérifiez d'abord que le combiné est bien alimenté en 12V~ (consommation 12W). Contrôlez le raccordement des fils sur les bornes du combiné et de la platine. Si le problème persiste, testez avec un autre combiné pour isoler la panne entre la platine et le combiné.

Peut-on ajouter un second combiné intérieur à la WEPA 242 ?

Oui, il est possible de raccorder un combiné supplémentaire de référence WEPACB 243 BIS sur l'installation existante. Ce combiné additionnel se branche en parallèle sur le même réseau filaire.

Quelle est la différence entre la WEPA 241 et la WEPA 242 ?

La WEPA 241 est équipée d'un seul bouton d'appel sur la platine de rue, adaptée à un unique logement. La WEPA 242 dispose de deux boutons d'appel, permettant de desservir deux logements distincts sur un même accès.

Comment alimenter le système WEPA 242 ?

Le système fonctionne avec le transformateur de référence 830241 (230V~ en entrée, 12V~ 18VA en sortie). Ce transformateur doit être raccordé au réseau 230V par un électricien qualifié, de préférence dans un tableau électrique ou un boîtier protégé.

Comment monter la platine de rue : en saillie ou en encastré ?

La platine PAPL 242 (165 x 117 x 18 mm) se monte en saillie directement sur le mur ou en encastré dans un boîtier prévu à cet effet. Le guide d'installation fourni avec le produit détaille le positionnement et le perçage selon chaque mode de pose.

La WEPA 242 est-elle compatible avec les gâches électriques du marché ?

Oui, la WEPA 242 pilote les gâches et serrures électriques standard ainsi que les automatismes de portail raccordables sur les bornes 9 et 10. La gamme de gâches Extel (ex. WECA 90201.4) est conçue pour une compatibilité optimale avec cette platine.

Comment procéder si l'image ou le son est absent uniquement par mauvais temps ?

L'indice IP44 protège contre les projections d'eau mais non contre l'immersion. Si des infiltrations se produisent en cas de pluie battante, vérifiez l'étanchéité autour de la platine (joint, mastic) et l'état du câble d'entrée. Un joint de calfeutrage autour du boîtier améliore nettement la protection.

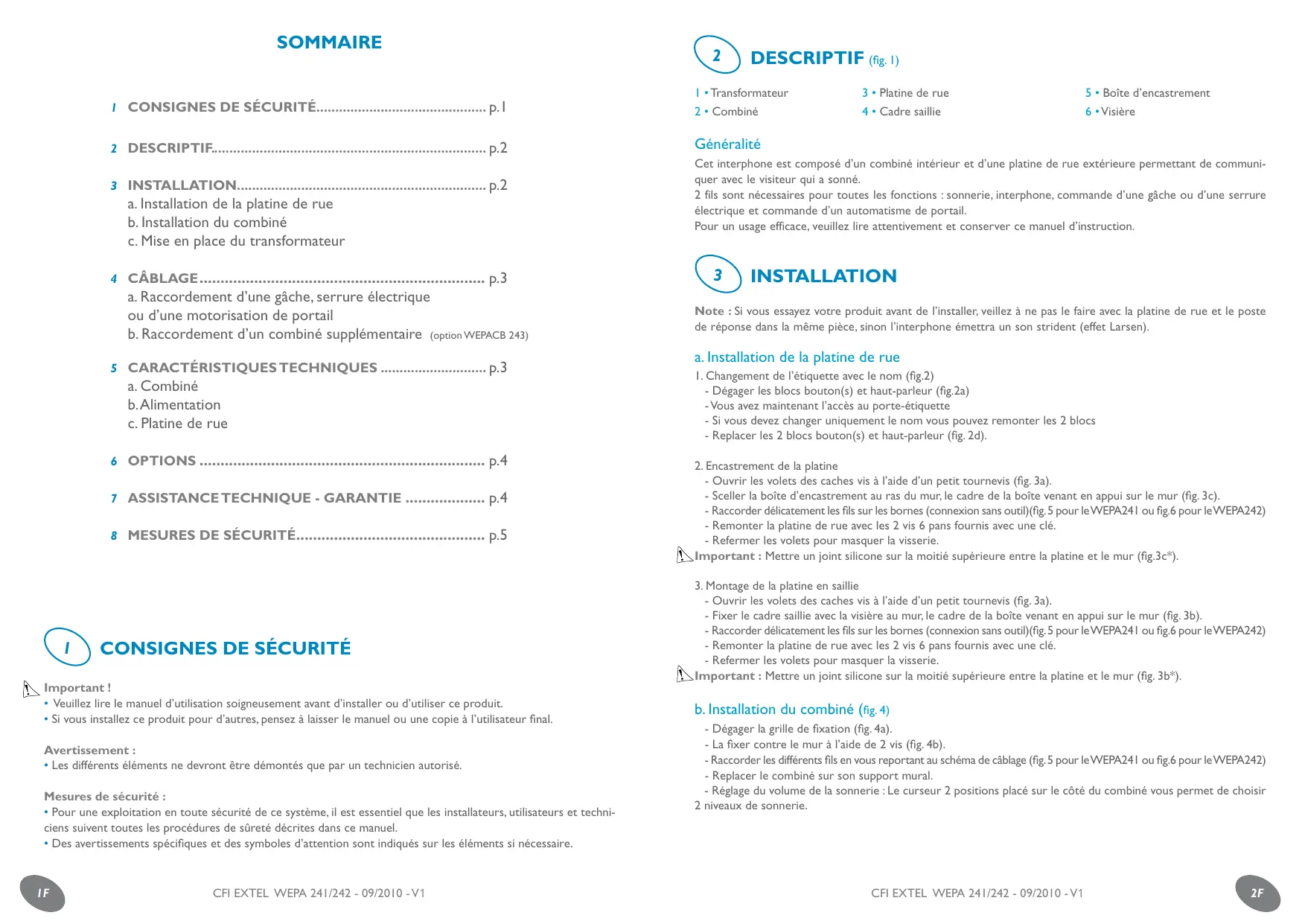

MODE D'EMPLOI WEPA 242 EXTEL

La Vie est plus Belle avec Exte!

WEPA 242

Ed.09-2010 VI

Guide d'installation et d'utilisation

a. Installation de la platine de rue b. Installation du combiné c. Mise en place du transformateur

4 CÁBLAGE p.3

a. Raccordement d'une gâche, serrure électrique ou d'une motorisation de portail b. Raccordement d'un combiné supplémentaire (option WEPACB 243)

5 CARACTERISTIQUESTECHNIQUES. p.3

a. Combiné b. Alimentation c. Platine de rue

6 OPTIONS p.4

7 ASSISTANCE TECHNIQUE - GARANTIE p.4 8 MESURES DE SÉCURITÉ. p.5

Consignes de sécurité

Important!

• Veuillez lire le manuel d'utilisation soigneusement avant d'installer ou d'utiliser ce produit.
• Si vous installez ce produit pour d'autres, pensez à laisser le manuel ou une copie à l'utilisateur final.

Avertissement :

• Les différents éléments ne devront être démontés que par un technicien autorisé.

Mesures de sécurité :

• Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs, utilisateurs et techniciens suivent toutes les procédures de sécurité décrites dans ce manuel.
• Des avertissements spécifiques et des symboles d'attention sont indiqués sur les éléments si nécessaire.

Descriptif (fig. 1)

1·Transformateur

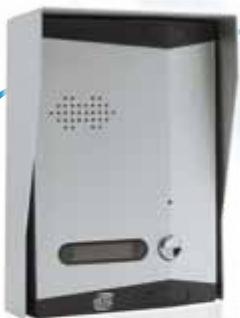

Platine de rue

5 • Boîte d'encastrement

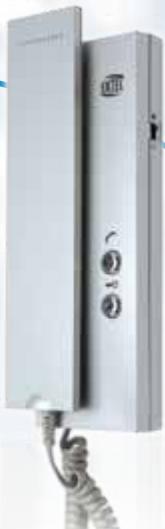

2·Combé

4·Cadre saillie

6·Visière

Généralité

Cet interphone est composé d'un combiné intérieur et d'une platine de rue extérieure permettant de communiquer avec le visiteur qui a sonné.

2 fils sont nécessaires pour toutes les fonctions : sonnerie, interphone, commande d'une gâche ou d'une serrure électrique et commande d'un automatisme de portail.

Pour un usage efficace, veuillez lire attentivement et conserver ce manuel d'instruction.

Installation

Note: Si vous essayez votre produit avant de l'installer, veillez à ne pas le faire avec la platine de rue et le poste de réponse dans la même pièce, sinon l'interphone émettra un son strident (effet Larsen).

A. installation de la platine de rue

1. Changement de l'étiquette avec le nom (fig.2)
2. Dégager les blocs bouton(s) et haut-parleur (fig.2a) - Vous avez maintenant l'accès au porte-etiquette
3. Si vous devez regarder le nom, vous pouvez remonter les 2 blocs
4. Remplacez les 2 blocs bouton(s) et haut-parleur (fig. 2d).
5. Encastrement de la platine
6. Ouvrir les volets des caches vis à l'aide d'un petit tournevis (fig. 3a).
7. Sceller la boîte d'encastrement au ras du mur, le cadre de la boîte venant en appui sur le mur (fig. 3c).
8. Raccorder délicatement les fils sur les bornes (connexion sans outil) (fig. 5 pour le WEPA241 ou fig. 6 pour le WEPA242)
9. Remonter la platine de rue avec les 2 vis 6 pans fournis avec une clé.
10. Refermer les volets pour masquer la visserie.

Important: Mettre un joint silicone sur la moitié supérieure entre la platine et le mur (fig. 3c*).

1. Montage de la platine en saillie
2. Ouvrir les volets des caches vis à l'aide d'un petit tournevis (fig. 3a).
3. Fixer le cadre saillie avec la visière au mur, le cadre de la boite venant en appui sur le mur (fig. 3b).
4. Raccorder délicatement les fils sur les bornes (connexion sans outil) (fig. 5 pour le WEPA241 ou fig. 6 pour le WEPA242)
5. Remonter la platine de rue avec les 2 vis 6 pans fournis avec une clé.
6. Refermer les volets pour masquer la visserie.

Important : Mettre un joint silicone sur la moitié supérieure entre la platine et le mur (fig. 3b*).

B. Installation du combiné (fig. 4)

• Dégager la grille de fixation (fig. 4a).
• La fixer contre le mur à l'aide de 2 vis (fig. 4b).
• Raccorder les différents fils en vous reportant au schéma de câblage (fig. 5 pour le WEPA241 ou fig. 6 pour le WEPA242)
• REPLACER le combiné sur son support mural.
• Réglage du volume de la sonnerie : Le curseur 2 positions placé sur le côté du combiné vous permet de désir

2 niveaux de sonnerie.

C. Mise en place du transformateur (fig. 4C)

• Sur un rail DIN dans un tableau modulaire ou fixer sur un support avec les 2 pattes noires enclipsées sur les côtés du transformateur. (fig. 4c).

Consigne de sécurité

Le transformateur devra impérativement être monté sur le rail DIN d'un tableau modulaire ou monté en saillie sur un support non métallique, en utilisant les deux trous de fixation. Il est bien entendu que les cache-borniers devront être obligatoirement remontés ; d'autre part le raccordement doit se faire sur une installation électrique conforme à la norme NFC 15-100 pour la France, et UNE FOIS LE CÂBLAGE COMPLETEMENT TERMINÉ.

Protection : le transformateur est équipé d'une protection thermique «PTC». En cas de dommage ou court circuit, il faut pour récapérer la protection du transformateur :

1. Débrancher l'alimentation 230V~ (2 mn au minimum). 2. Effectuer la réparation si besoin. 3. Rebrancher l'alimentation 230V~.

Cáblage

Se reporter au schéma de câblage (fig. 5 pour le WEPA241 ou fig. 6 pour le WEPA242).

A. Raccordement d'une gâche, serrure électrique ou d'une motorisation de portail (fig. 5 ou 6)

Une gâche ou une serrure électrique sera à raccorder sur les bornes 9 et 10 de la platine de rue. Pour la commande d'un automatisme, intercaler l'option WE 811 bis entre les bornes 9 et 10 et les 2 bornes «commande externe» de votre automatisme.

La gâche, la serrure ou l'automatism sera commandé par la touche 0 sur le ou les combinés.

B. Raccordement d'un combiné supplémentaire (option WEPACB 243)

Un combiné supplémentaire WEPACB 243 se raccorde sur le combiné principal (fig. 7).

• Intercommunication entre les 2 combinés (option WEPACB 243) : La touche « vous permet d'appeler le deuxième combiné et de converser en toute discrétion. (Cette fonction neutralise les appels de la platine de rue, le temps de la communication)

A. Combé (PACB 241 ou PACB 242)

• Référence : 810243
• Alimentation : 12V~
• Consommation : 12W
• Dimensions (mm) : 210 × 70 × 40

B. Alimentation

• Référence : 830241 Tension : 230V/12V~ 18VA

En cas de coupure du cordon d'alimentation, veiller à respecter la polarité.

C. Platine de rue (PAPL 241)

• Référence : 820241
• Température d'utilisation (environ) : -10°C à +45°C.
• Indice de protection : IP44 Dimension face avant (mm) : 165x117x18

Platine de rue (PAPL 242)

• Référence : 820242
• Température d'utilisation (environ) : -10°C à +45°C.
• Indice de protection : IP44 Dimension face avant (mm) : 165x117x18

Poste de réponse supplémentaire: WEPACB 243 BIS Toutes les gâches électriques Extel Toutes les serrures électriques Extel - Toutes les motorisations Extel

Assistance technique - garantie

Panne	Cause	Solution
• Le poste de réponse ne s'allume pas	• Le poste de réponse n'est pas alimenté	• Vérifier que la fiche de l'adaptateur soit correctement enforcée
• Pas de communication de l'extérieur à l'intérieur	• Trou du micro obstrué	• Dégager le trou du micro

En cas de besoin, notre site technique est à votre disposition : www.cfi-extel.com

HOTLINE: [phone] (0,337€ ttc/min)

Dernière version de la notice téléchargeable en couleur sur: www.cfi-extel.com

Condition de garantie : cet appareil est garanti, pièces et main d'œuvre dans nos ateliers.

La garantie ne couvre pas : les consommables (piles, batteries, etc.) et les dégâts occasionnés par : mauvaise utilisation, mauvaise installation, intervention extérieure, détérioration par choc physique ou électrique, chute ou phénomène atmosphérique.

• Ne pas ouvrir l'appareil afin de ne pas perdre le couvert de la garantie.
• Lors d'un événement retour en SAV, protéger l'appareil afin d'éviter les rayures.
• Entretien avec un chiffon doux seulement, pas de solvants. Avant le nettoyage, débranchez ou mettez l'appareil hors tension.

Attention: n'employez aucun produit ou essence d'épuration carboxylique, alcohol ou similaire. en plus de risquer d'endommager votre appareil, les vapeurs sont également dangereuses pour leur santé et explosives.

N'employez aucun outil pouvant être conducteur de tension (brosse en métal, outil pointu... ou autre) pour le nettoyage.

Le ticket de caisse ou la facture fait preuve de la date d'achat.

Les dommages provoqués par le manque de conformité au manuel mènent à l'expiration de la garantie. Nous n'assumerons aucune responsabilité pour les dommages en résultat!

Nous n'assumerons aucune responsabilité concernant tout dommage, sur les biens ou les personnes, causé par une mauvaise manipulation ou par manque de conformité aux consignes de sécurité.

Ce produit a été fabriqué dans le respect total des consignes de sécurité. Afin de maintenir ce statut et d'assurer la meilleure exploitation du produit, l'utilisateur doit observer les consignes et avertissements de sécurité contenus dans ce manuel.

Ce symbole indique un risque de choc électrique ou un risque de court-circuit.

Vous ne devez utiliser ce produit qu'à une tension de 230 Volts et 50 hertz. N'essayez jamais d'utiliser cet appareil avec une tension différente. - Veillez à ce que tous les raccordements électriques du système soient conformes aux consignes d'utilisation. - Dans les établissements commerciaux, assurez-vous d'observer les règles de prévention des accidents pour les installations électriques. - Dans les écoles, les équipements de formation, les ateliers... la présence d'un personnel qualifié est nécessaire pour contrôler le fonctionnement des appareils électroniques. - Observez les consignes d'utilisation des autres appareils reliés au système. - Veuillez contacter une personne expérimentée au cas où vous auriez des doutes au sujet du mode de fonctionnement ou de la sûreté des appareils. - Ne jamais brancher ou débrancher les appareils électriques avec les mains mouillées. - Lors de l'installation de ce produit, vérifiez bien que les câbles d'alimentation ne risquent pas d'être endommagés. - Ne remplacez jamais les câbles électriques endommagés vous-même! Dans ce cas, enlevez-les et faites appel à une personne expérimentée.

Attention

Avertit l'utilisateur de la présence d'instructions importantes concernant l'utilisation et l'entretien (la réparation) dans la documentation accompagnant l'appareil.

Avertit l'utilisateur de la présence de « tensions dangereuses », non isolées à l'intérieur du boîtier du produit, d'une importance suffisante pour représenter un risque d'électrocution pour les personnes.

5 • Scatola d'incastro

2 • Récepteur

4 - Télao sporgente

6·Visiera

Plaque de rue (PAPL 242)

FR - Ne jetez pas les piles et les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir nuèrent à la santé et à l'environnement. Faites reprendre des appareils par votre distributeur ou utilisez les moyens de collecte sélective mise à votre disposition par votre commune.
