WEPA 241 - Interphone EXTEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit interphone audio filaire
Technologie de câblage	2 fils
Section câble (jusqu'à 25 m)	6/10 mm²
Section câble (jusqu'à 100 m)	1,5 mm²
Portée maximale	100 m
Alimentation secteur	230V~ via transformateur 830241
Tension de fonctionnement	12V~ 18VA
Consommation combiné intérieur	12W
Indice de protection platine extérieure	IP44
Température de fonctionnement	-10°C à +45°C
Dimensions platine extérieure	165 x 117 x 18 mm
Dimensions combiné intérieur	210 x 70 x 40 mm
Réglage volume sonnerie	2 niveaux
Commande gâche / serrure électrique	Oui (bouton 0)
Commande motorisation portail	Via module optionnel WE 8111 BIS
Extension multi-postes	Via combiné optionnel WEPACB 243 BIS
Référence transformateur	830241
Référence combiné intérieur	810243

FOIRE AUX QUESTIONS - WEPA 241 EXTEL

Comment installer le kit interphone EXTEL WEPA 241 ?

Le kit comprend la platine extérieure et le combiné intérieur, reliés par seulement 2 fils. Branchez le transformateur 830241 (230V~/12V~ 18VA) sur le réseau 230V, puis raccordez la platine à l'extérieur selon le schéma de la notice. L'installation sur le réseau 230V est recommandée à un électricien qualifié.

Quel câble utiliser pour relier la platine extérieure au combiné intérieur ?

Le WEPA 241 fonctionne avec seulement 2 fils. Utilisez une section 6/10 mm² pour des distances jusqu'à 25 m, ou 1,5 mm² pour des longueurs allant jusqu'à 100 m. La section adaptée garantit un bon fonctionnement de la communication et de la sonnerie.

Comment régler le volume de la sonnerie du combiné intérieur ?

Le combiné dispose d'un commutateur de volume à 2 niveaux. Sélectionnez le niveau bas ou le niveau haut selon votre environnement. Si aucune sonnerie n'est audible, vérifiez d'abord que le réglage n'est pas sur la position minimale.

Peut-on brancher une gâche électrique ou une serrure sur le WEPA 241 ?

Oui. Le bouton 0 du combiné intérieur permet de commander une gâche électrique ou une serrure électrique. Raccordez les bornes de commande de gâche sur la platine et le combiné conformément au schéma de câblage de la notice.

Est-il possible d'ajouter un deuxième poste intérieur ?

Oui, le système est extensible. Ajoutez un second combiné intérieur de référence WEPACB 243 BIS pour couvrir une deuxième pièce. Les deux postes peuvent ainsi sonner simultanément lors d'un appel depuis la platine extérieure.

Comment connecter le WEPA 241 à une motorisation de portail ?

Il faut utiliser le module optionnel WE 8111 BIS. Ce module relie le bouton de commande du combiné aux bornes START de la centrale de motorisation. Les fils de commande (blancs) du module se raccordent directement sur ces bornes pour permettre l'ouverture du portail depuis le combiné intérieur.

La platine extérieure résiste-t-elle à la pluie et au gel ?

La platine extérieure est protégée IP44, ce qui la rend résistante aux projections d'eau dans toutes les directions. Elle fonctionne entre -10°C et +45°C. Il est toutefois conseillé de l'abriter des jets d'eau directs (nettoyeur haute pression, arrosage intensif).

Que faire si on n'entend pas l'interlocuteur depuis l'extérieur ?

Vérifiez que l'orifice du microphone sur la platine extérieure n'est pas obstrué (poussière, toile d'araignée). Nettoyez délicatement à l'air comprimé. Contrôlez aussi la continuité et le bon serrage des 2 fils de liaison entre la platine et le combiné.

Que faire si la sonnerie ne retentit pas quand on appuie sur le bouton de la platine ?

Vérifiez d'abord l'alimentation : le transformateur doit être branché et alimenté en 230V. Contrôlez le réglage de volume du combiné (2 niveaux disponibles). Vérifiez enfin la continuité des 2 fils de câblage. Un fil desserré ou rompu est souvent la cause du problème.

Quelle est la portée maximale entre la platine et le combiné intérieur ?

La distance maximale est de 100 m avec un câble 2 fils de 1,5 mm². Pour les installations inférieures à 25 m, un câble 6/10 mm² est suffisant. Au-delà de 100 m, des perturbations de communication peuvent apparaître.

Quelle alimentation utilise le kit EXTEL WEPA 241 ?

Le kit est livré avec un transformateur (référence 830241) qui convertit le 230V~ du secteur en 12V~ 18VA pour alimenter le système. Le combiné intérieur consomme 12W sous 12V~. Aucune pile ni batterie n'est nécessaire.

Le WEPA 241 est-il compatible avec une motorisation Somfy ou d'autres marques ?

Le WEPA 241 peut être raccordé à la plupart des motorisations de portail disposant de bornes de déclenchement (START), via le module optionnel WE 8111 BIS. La compatibilité avec Somfy SGS Essential est notamment confirmée. Consultez la notice de votre motorisation pour identifier les bornes de commande à utiliser.

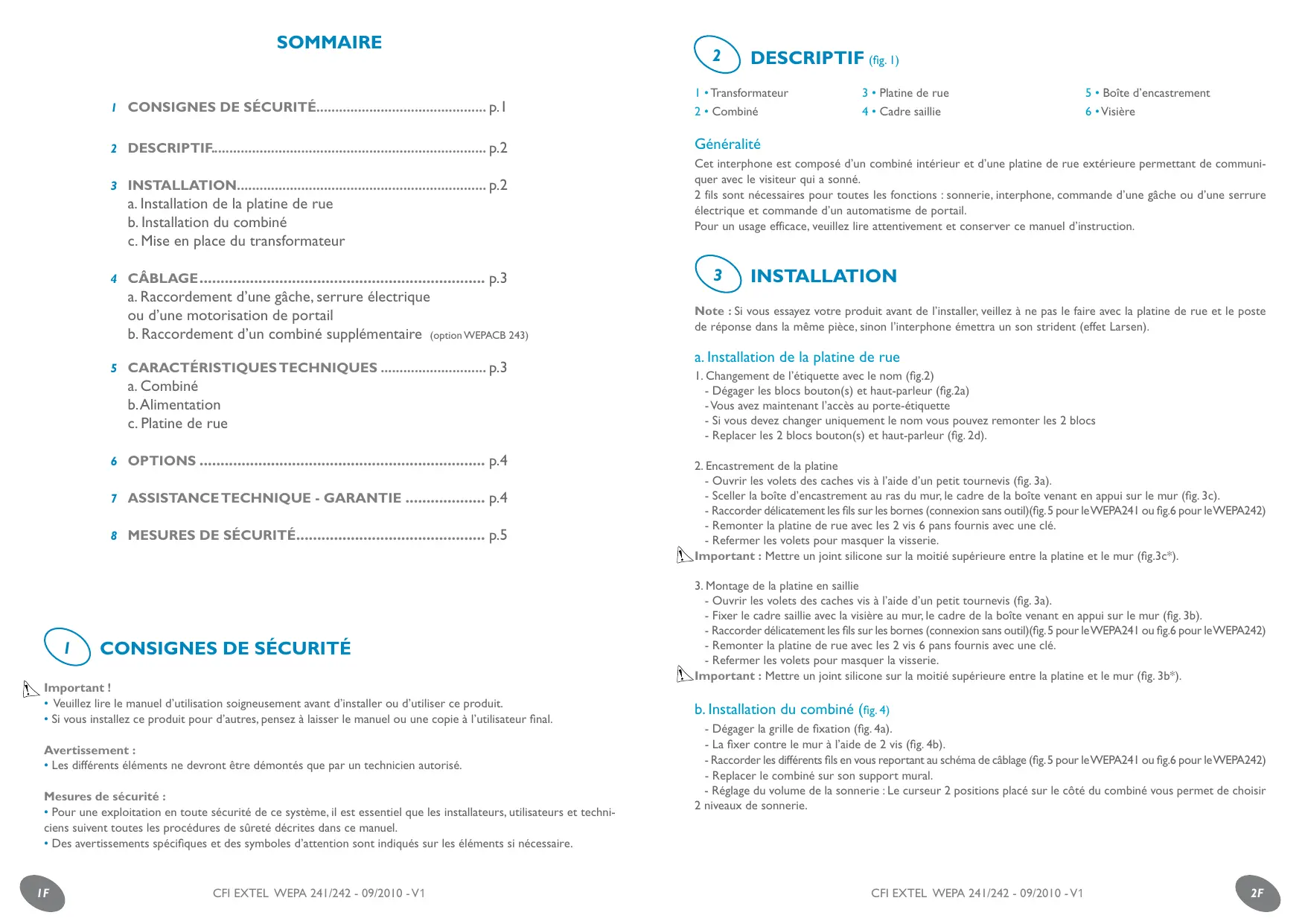

MODE D'EMPLOI WEPA 241 EXTEL

La Vie est plus Belle avec Exte!

WEPA 242

Ed.09-2010 VI

Guide d'installation et d'utilisation

a. Installation de la platine de rue b. Installation du combiné c. Mise en place du transformateur

4 CÁBLAGE p.3

a. Raccordement d'une gâche, serrure électrique ou d'une motorisation de portail b. Raccordement d'un combiné supplémentaire (option WEPACB 243)

5 CARACTERISTIQUESTECHNIQUES. p.3

a. Combiné b. Alimentation c. Platine de rue

6 OPTIONS p.4

7 ASSISTANCE TECHNIQUE - GARANTIE p.4 8 MESURES DE SÉCURITÉ. p.5

Consignes de sécurité

Important!

• Veuillez lire le manuel d'utilisation soigneusement avant d'installer ou d'utiliser ce produit. Si vous installez ce produit pour d'autres, pensez à laisser le manuel ou une copie à l'utilisateur final.

Avertissement :

• Les différents éléments ne devront être démontés que par un technicien autorisé.

Mesures de sécurité :

• Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs, utilisateurs et techniciens suivent toutes les procédures de sécurité décrites dans ce manuel.
• Des avertissements spécifiques et des symboles d'attention sont indiqués sur les éléments si nécessaire.

Descriptif (fig. 1)

1·Transformateur

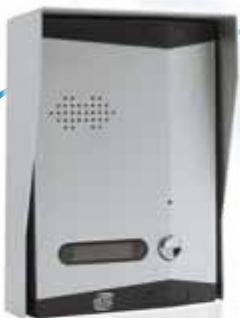

Platine de rue

5 • Boîte d'encastrement

2·Combé

4·Cadre saillie

6·Visière

Généralité

Cet interphone est composé d'un combiné intérieur et d'une platine de rue extérieure permettant de communiquer avec le visiteur qui a sonné.

2 fils sont nécessaires pour toutes les fonctions : sonnerie, interphone, commande d'une gâche ou d'une serrure électrique et commande d'un automatisme de portail.

Pour un usage efficace, veuillez lire attentivement et conserver ce manuel d'instruction.

Installation

Note: Si vous essayez votre produit avant de l'installer, veillez à ne pas le faire avec la platine de rue et le poste de réponse dans la même pièce, sinon l'interphone émettra un son strident (effet Larsen).

A. installation de la platine de rue

1. Changement de l'étiquette avec le nom (fig. 2)
2. Dégager les blocs bouton(s) et haut-parleur (fig.2a) - Vous avez maintenant l'accès au porte-etiquette
3. Si vous devez regarder le nom, vous pouvez remonter les 2 blocs
4. Remplacez les 2 blocs bouton(s) et haut-parleur (fig. 2d).
5. Encastrement de la platine
6. Ouvrir les volets des caches vis à l'aide d'un petit tournevis (fig. 3a).
7. Sceller la boîte d'encastrement au ras du mur, le cadre de la boîte venant en appui sur le mur (fig. 3c).
8. Raccorder délicatement les fils sur les bornes (connexion sans outil) (fig. 5 pour le WEPA241 ou fig. 6 pour le WEPA242)
9. Remonter la platine de rue avec les 2 vis 6 pans fournis avec une clé.
10. Refermer les volets pour masquer la visserie.

Important: Mettre un joint silicone sur la moitié supérieure entre la platine et le mur (fig. 3c*).

1. Montage de la platine en saillie
2. Ouvrir les volets des caches vis à l'aide d'un petit tournevis (fig. 3a).
3. Fixer le cadre saillie avec la visière au mur, le cadre de la boîte venant en appui sur le mur (fig. 3b).
4. Raccorder délicatement les fils sur les bornes (connexion sans outil) (fig. 5 pour le WEPA241 ou fig. 6 pour le WEPA242)
5. Remonter la platine de rue avec les 2 vis 6 pans fournis avec une clé.
6. Refermer les volets pour masquer la visserie.

Important : Mettre un joint silicone sur la moitié supérieure entre la platine et le mur (fig. 3b*).

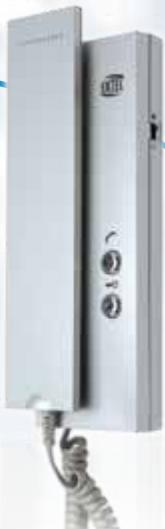

B. Installation du combiné (fig. 4)

• Dégager la grille de fixation (fig. 4a).
• La fixer contre le mur à l'aide de 2 vis (fig. 4b).
• Raccorder les différents fils en vous reportant au schéma de câblage (fig. 5 pour le WEPA241 ou fig. 6 pour le WEPA242)
• REPLACER le combiné sur son support mural.
• Réglage du volume de la sonnerie : Le curseur 2 positions placé sur le côté du combiné vous permet de désir

2 niveaux de sonnerie.

C. Mise en place du transformateur (fig. 4C)

• Sur un rail DIN dans un tableau modulaire ou fixer sur un support avec les 2 pattes noires enclipsées sur les côtés du transformateur. (fig. 4c).

Consigne de sécurité

Le transformateur devra impérativement être monté sur le rail DIN d'un tableau modulaire ou monté en saillie sur un support non métallique, en utilisant les deux trous de fixation. Il est bien entendu que les cache-borniers devront être obligatoirement remontés ; d'autre part le raccordement doit se faire sur une installation électrique conforme à la norme NFC 15-100 pour la France, et UNE FOIS LE CABLEAGE COMPLETÉMENT TERMINÉ.

Protection : le transformateur est équipé d'une protection thermique «PTC». En cas de dommage ou court circuit, il faut pour récupérer la protection du transformateur :

1. Débrancher l'alimentation 230V~ (2 mn au minimum). 2. Effectuer la réparation si besoin. 3. Rebrancher l'alimentation 230V~.

Cáblage

Se reporter au schéma de câblage (fig. 5 pour le WEPA241 ou fig. 6 pour le WEPA242).

A. Raccordement d'une gâche, serrure électrique ou d'une motorisation de portail (fig. 5 ou 6)

Une gâche ou une serrure électrique sera à raccorder sur les bornes 9 et 10 de la platine de rue. Pour la commande d'un automatisme, intercaler l'option WE 811 bis entre les bornes 9 et 10 et les 2 bornes «commande externe» de votre automatisme.

La gâche, la serrure ou l'automatism sera commandé par la touche 0 sur le ou les combinés.

B. Raccordement d'un combiné supplémentaire (option WEPACB 243)

Un combiné supplémentaire WEPACB 243 se raccorde sur le combiné principal (fig. 7).

• Intercommunication entre les 2 combinés (option WEPACB 243) : La touche « vous permet d'appeler le deuxième combiné et de convertir en toute discrétion. (Cette fonction neutralise les appels de la platine de rue, le temps de la communication)

A. Combé (PACB 241 ou PACB 242)

• Référence : 810243
• Alimentation : 12V~
• Consommation : 12W
• Dimensions (mm) : 210 × 70 × 40

B. Alimentation

• Référence : 830241 Tension : 230V/12V~ 18VA

En cas de coupure du cordon d'alimentation, veiller à respecter la polarité.

C. Platine de rue (PAPL 241)

• Référence : 820241
• Température d'utilisation (environ) : -10°C à +45°C.
• Indice de protection : IP44 Dimension face avant (mm) : 165x117x18

Platine de rue (PAPL 242)

• Référence : 820242
• Température d'utilisation (environ) : -10°C à +45°C.
• Indice de protection : IP44 Dimension face avant (mm) : 165x117x18

Poste de réponse supplémentaire: WEPACB 243 BIS Toutes les gâches électriques Extel - Toutes les serrures électriques Extel - Toutes les motorisations Extel

Assistance technique - garantie

Panne	Cause	Solution
• Le poste de réponse ne s'allume pas	• Le poste de réponse n'est pas alimenté	• Vérifier que la fiche de l'adaptateur soit correctement enforcée
• Pas de communication de l'extérieur à l'intérieur	• Trou du micro obstrué	• Dégager le trou du micro

En cas de besoin, notre site technique est à votre disposition : www.cfi-extel.com

HOTLINE: [phone] (0,337€ ttc/min)

Dernière version de la notice téléchargeable en couleur sur: www.cfi-extel.com

Condition de garantie : cet appareil est garanti, pièces et main d'œuvre dans nos ateliers.

La garantie ne couvre pas : les consommables (piles, batteries, etc.) et les dégâts occasionnés par : mauvaise utilisation, mauvaise installation, intervention extérieure, détérioration par chic physique ou électrique, chute ou phénomène atmosphérique.

• Ne pas ouvrir l'appareil afin de ne pas perdre le couvert de la garantie.
• Lors d'un événement retour en SAV, protéger l'appareil afin d'éviter les rayures.
• Entretien avec un chiffon doux seulement, pas de solvants. Avant le nettoyage, débranchez ou mettez l'appareil hors tension.

Attention: n'employez aucun produit ou essence d'épuration carboxylique, alcohol ou similaire. en plus de risquer d'endommager votre appareil, les vapeurs sont également dangereuses pour leur santé et explosives.

N'employez aucun outil pouvant être conducteur de tension (brosse en métal, outil pointu... ou autre) pour le nettoyage.

Le ticket de caisse ou la facture fait preuve de la date d'achat.

Mesures de sécurité

Les dommages provoqués par le manque de conformité au manuel mènent à l'expiration de la garantie. Nous n'assumerons aucune responsabilité pour les dommages en résultat!

Nous n'assumerons aucune responsabilité concernant tout dommage, sur les biens ou les personnes, causé par une mauvaise manipulation ou par manque de conformité aux consignes de sécurité.

Ce produit a été fabriqué dans le respect total des consignes de sécurité. Afin de maintenir ce statut et d'assurer la meilleure exploitation du produit, l'utilisateur doit observer les consignes et avertissements suivres contenus dans ce manuel.

Ce symbole indique un risque de choc électrique ou un risque de court-circuit.

-Vous ne devez utiliser ce produit qu'à une tension de 230 Volts et 50 hertz. N'essayez jamais d'utiliser cet appareil avec une tension différente. - Veillez à ce que tous les raccordements électriques du système soient conformes aux consignes d'utilisation. - Dans les établissements commerciaux, assurez-vous d'observer les règles de prévention des accidents pour les installations électriques. - Dans les écoles, les équipements de formation, les ateliers... la présence d'un personnel qualifié est nécessaire pour contrôler le fonctionnement des appareils électroniques. - Observez les consignes d'utilisation des autres appareils reliés au système. - Veuillez contacter une personne expérimentée au cas où vous auriez des doutes au sujet du mode de fonctionnement ou de la sûreté des appareils. - Ne jamais brancher ou débrancher les appareils électriques avec les mains mouillées. - Lors de l'installation de ce produit, vérifiez bien que les câbles d'alimentation ne risquent pas d'être endommagés. - Ne remplacez jamais les câbles électriques endommagés vous-même! Dans ce cas, enlevez-les et faites appel à une personne expérimentée.

Attention

Avertit l'utilisateur de la présence d'instructions importantes concernant l'utilisation et l'entretien (la réparation) dans la documentation accompagnant l'appareil.

Avertit l'utilisateur de la présence de « tensions dangereuses », non isolées à l'intérieur du boîtier du produit, d'une importance suffisante pour représenter un risque d'électrocution pour les personnes.

2·Ricevitore

4 - Télao sporgente

6·Visiera

Plaque de rue (PAPL 242)

FR - Ne jetez pas les piles et les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir nuèrent à la santé et à l'environnement. Faites reprendre des appareils par votre distributeur ou utilisez les moyens de collecte sélective mise à votre disposition par votre commune.

I - Non gettare le pile e le apparecchiature fuori uso insieme ai rifiuti domestici. Le sostanze dannose contenute in esse possocono nuocere alla salute dell'ambiente. Restituire quello materiale al distributore o utilizzato la raccolta differenziata organizzata dal comune. E - No tire las pilas ni los aparatos inservibles con los residuos domesticos, ya que las sustancias peligrosas que poderan contener peuvent perjudecer la salute y al medio ambiente. Pidale a su distribuidor que los recupere o utilise los medios de recogida selectiva puestos a su disposicion por el ayuntimiento. P - Não junte as pilhas nem os aparhos que não se usam com o lixo(caseiro. As substancias perigosas que?), ),), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e), e) Entregue esses aparhos ao seu lixeiro ou recorra aos meios de recolha selectiva ao seu dispor. NL - De lege batterijen en oude apparaten Niet met het huisvuil meegeven: deutsche kuren gevaarlijke stoffen bevatten die de gezondheid en het milieu schaden. De oude apparaten door uw distributeur latent innemen of de gescheiden vuilinzameling van uw gemeente gebruiken. GB - Don't throw batteries or out of order products with the household waste (garbage). The dangerous substances that they are likely to include may harm health or the environment. Make your retailer take back these products or use the selective collect of garbage proposed by your city. D - Verbrauchte Batterien und nicht mehr benutztze Geräte sind Sondermüll. Sie enthalten möglicherweise gesundheits- und umweltschädliche Substanzen. Geben Sie alte Geräte zur fachgerechten Entsorgung beim Gerätehändler ab bzw. benutzen Sie die örtlichen Recyclinghöfe.
