MODE D'EMPLOI C07897 - 06-05 DEVILLE

4.1 - Environnement
4.2 - Accessoire en option
4.3 - Montage de l'accessoire en option

5 - CONDITIONS D'UTILISATION DE L'APPAREIL 5

5.1 - Premier allumage
5.2 - Combustible

5.2.1 Combustible commande
5.2.2 Combustible de remplacement
5.2.3 Combustibles interdits

5.3 - Emploi des organes de manoeuvre
5.4 - Utilisation

5.4.1 Allumage
5.4.2 Fonctionnement

5.4.2.1 Fonctionnement en foyer fermé
5.4.2.2 Décendrage
5.4.2.3 Régles de sécurité

6 - CONSEILS DE RAMONAGE ET D'ENTRETIEN DE L'APPAREIL
ET DU CONDUIT DE FUMEE 8
7 - CONDITIONS GENERALES DE GARANTIE 10

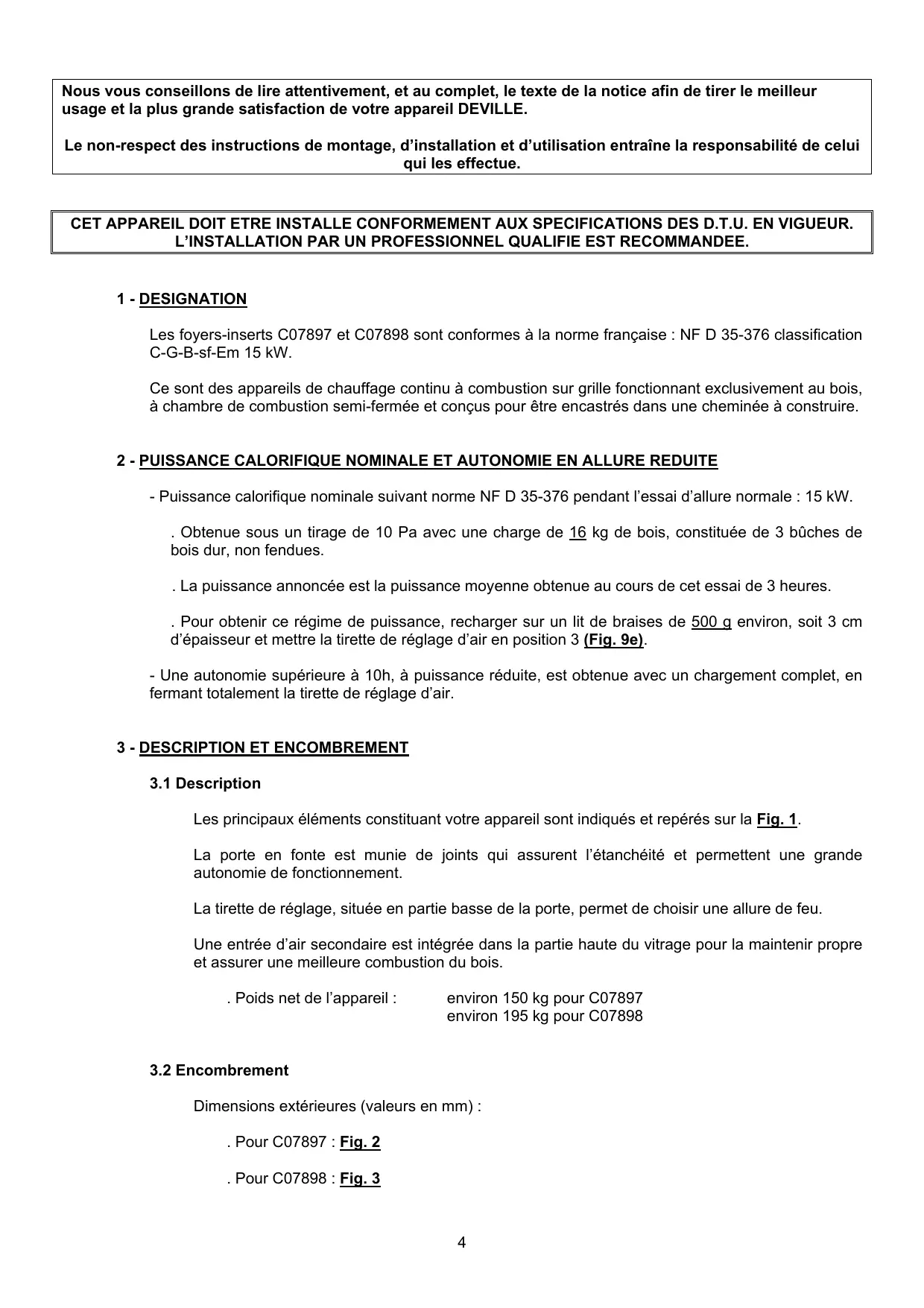

Nous vous conseillons de dire attentivement, et au complet, le texte de la notice afin de tirer le meilleur usage et la plus grande satisfaction de votre apparéil DEVILLE.

Le non-respect des instructions de montage, d'installation et d'utilisation entraîne la responsabilité de celui qui les effectue.

CET APPAREIL DOIT ETRE INSTALLLE CONFORMMEMENT AUX SPECIFICATIONS DES D.T.U. EN VIGUEUR. L'INSTALLATION PAR UN PROFESSIONNEL QUALIFIE EST RECOMMANDEE.

1 - DESIGNATION

Les foyers-inserts C07897 et C07898 sont conformes à la norme française : NF D 35-376 classification C-G-B-sf-Em 15 kW.

Ce sont des apparèils de chauffage continu à combustion sur grille fonctionnant exclusivement au bois, à chambre de combustion semi-fermée et conçus pour être encastrés dans une cheminée à construire.

2 - PUISSANCE CALORIFIQUE NOMINALE ET AUTONOMIE EN ALLURE REDUITE

• Puissance calorifique nominale suivant norme NF D 35-376 pendant l'essai d'allure normale : 15 kW.

.Obtenue sous un tirage de 10 Pa avec une charge de 16 kg de bois, constituee de 3 buchs de bois dur, non fendues.

La puissance anoncée est la puissance moyenne obtenue au cours de cet essai de 3 heures.

Pour obtenir ce régime de puissance, recharger sur un lit de braises de 500g environ, soit 3 cm d'épaissieur etmettre la tirette de réglage d'air en position 3 (Fig.9e).

• Une autonomie supérieure à 10h, à puissance réduite, est obtenue avec un chargement complet, en fermant totalément la tirette de réglage d'air.

3 - DESCRIPTION ET ENCOMBREMENT

3.1 Description

Les principaux éléments constituant votre apparéil sont indiqués et répérés sur la Fig. 1.

La porte en fonte est munie de joints qui assurent l'étanchéité et permettent une grande autonomie de fonctionnement.

La tirette de réglage, située en partie basse de la porte, permet deCHOISIR une allure de feu.

Une entrée d'air secondaire est intégrée dans la partie haute du vitrage pour la maintainir propre et assurer une meilleure combustion du bois.

. Poids net de l'appareil :

environ 150 kg pour C07897

environ 195 kg pour C07898

3.2 Encombrement

Dimensions extérieures (valeurs en mm) :

Pour C07897:Fig.2

Pour C07898:Fig.3

4 - ENVIRONNEMENT ET ACCESSOIRE COMPLEMENTAIRE

4.1 Environnement

Les foyers C07897 et C07898 sont destinés à être installés dans une cheminée neuve DEVILLE.

4.2 Accessoire en option

Il peut être équipé sur demande :

D'un kit carénage C07068 (Fig. 4).

4.3 Montage de l'accessoire en option

Cet ensemble doit être monté avant l'installation du foyer dans la cheminée et suivant la notice jointe à cette option.

5 - CONDITIONS D'UTILISATION DE L'APPAREIL

Ce « foyer fermé » est un veritable apparéil de chauffage :

• Rendement élevé
• Fonctionnement en allure réduite de longue durée

ATTENTION : L'action sur la tirette de réglage d'air permet d'obtenir un supplément d'air pour l'allumage : (position (A) voir Fig. 9a et 9b. La position (A) est réservée exclusivement aux opérations de reprise et d'allumage, elle ne doit pas être maintainue plus de 30 min sous peine de graves dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de la position « ALLUMAGE (A) »

5.1 Premier allumage

• Àprous réalisation de la cheminée et mise en place de l'appareil, respecter le temps de séchage des matériaux utilisés pour la construction (2 à 3 semaines).
• ÀpRES le premier allumage (voir paragraphe 5.4.1), faire un feu modéré pendant les premières heures en limitant le chargement de l'appareil (une bùche de Ø 15 cm) avec la tirette d'air en allure intermédiaire ② (Fig. 9d):

Montée en température progressive de l'ensemble des éléments de la cheminée et dilatation normale de l'appareil.

• Pendant les premières utilisations, une oedur de peinture peut se dégager de l'appareil : aérer la pierce pour limiter ce désagréement.

5.2 Combustible

5.2.1 Combustible commande

Bois dur: chene, charme, hêtre, chataigner...

Nous vous conseillons d'utiliser du bois très sec (20% d'humidité maximum), soit 2 ans de stockage sous abri après la coupe, afin d'obtenir de plusieurs rendements et d'éviter le bistrage du conduit de fumée et de la vitre.

Eviter l'utilisation des bois résineux (pins, sapins, épiciéas...) qui nécessitate un entretien plus fréquent de l'appareil et du conduit.

5.2.2 Combustible de remplacement

La briquette de lignite, en fonctionnement « porte fermée » uniquement, permet l'obtention d'allures réduites de longue durée.

Limiter la charge à 6 kg et placer la tirette de réglage d'air en position intermédiaire (Fig. 9d).

5.2.3 Combustibles interdits

Tous les combustibles autres que le bois et la briquette de lignite sont interdits, notamment le charbon et ses dérivés.

Les flambées de petits bois, sarments, planchettes, paille, carton sont dangereuses et à exclure.

5.3 Emploi des organes de manoeuvre

• Tirette de réglage d'air (Fig. 9c, 9d, 9e):

. Le réglage d'allure, position ①, ② ou ③, est obtenu en manoeuvrant la tirette par l'intémédiaire de la main froide.

. La position d'allumage (A) est obtenue en manoeuvrant la tirette directement avec la main : cette position ne doit etre utilise que lorsque I'appareil est « froid »

• Poignée de porte (Fig. 7): elle doit être manœuvrée par l'intermédiaire de la main froide.

5.4 Utilisation

5.4.1 Allumage

• Mettre la tirette de réglage en position A. Pour cela :

. Pousser la tirette vers la gauche jusqu'à la butée (Fig. 9a).
Effectuer une légere rotation (Fig. 9a) repère (R).
Effectuer la translation (Fig. 9a) repère (T) et (Fig. 9b).

• Placer sur la grille du papier froissé et du petit bois très sec (brindilles), puis des branches de bois fendues de section plus importante (Ø 3 à 5 cm).
• Enflammier le papier et refermer la porte.
• Lorsque la charge de « petit bois » est bien enflammée, ouvrir la porte, charger l'appareil avec le combustible recommendé, fermer la porte et placer la tirette de réglage d'air en position ①, ② ou ③ selon la puissance désirée (Fig. 9c, 9d et 9e).

5.4.2 Fonctionnement

5.4.2.1 Fonctionnement en foyer fermé

• L'allure désirée est obtenu en agissant sur la tirette de réglage d'air (voir paragraphe 5.3) et en choisisant une charge correspondant aux besoin, soit :

Pour un chauffage maximum, charger l'appareil avec 3 buches d'environ 12 cm de diamètre.

Pour une allure intermédiaire, utiliser une charge moins importante : une ou deux buches.

Pour un chauffage de longue durée en allure réduite, utiliser une ou deux bùches non fendues de diamètre supérieur à 15 cm.

• Pour obtenir une allure réduite de longue durée, procéder au chargement sur un lit de braises à peine rougeoyantes.
• Pour obtenir une reprise rapide, après une allure réduite, relancer le feu avec du petit bois, effectuer le chargement, placer la tirette de réglage d'air en position (A) Fig. 9a et 9b pendant quelques minutes pour accélérer l'embrasement, en gardant l'appareil sous surveillance, puis referrer la tirette. Cette opération permet d'accélérer la reprise, notamment si le bois est humide.
• Effectuer les changements d'allure (passage de l'allure normale à l'allure réduite par exemple) avant les rechargesments, pendant la phase de combustion des braises, pour permettre à l'appareil et au conduit de fumées de changer progressivement de régime.
• Pour éviter les refoulements au moment des recharges, entrouvrir la porte, marquer un temps d'arrêt, pour ouvrir lentement la porte. (Ne pas oublier d'arrêter le ventilateur, le cas échéant, pour éviter d'aspirer des cendres et des fumées).
• Le fonctionnement continu en allure réduite, rundout pendant les périodes de redoux et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron. Alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
• ÀpRES un fonctionnement en allure réduite, la vitre peut s'obscurcir à cause d'un léger bistrage. Ce dépôt disparait normalement en fonctionnement à plus vivie allure par pyrolyse.

5.4.2.2 Décendrage

L'air utilisée pour la combustion du bois arrive sous la grille lorsque la tirette de réglage d'air est ouverte. Cet air assure également le refroidissement de la grille. Il est donc indispensable, pour obtenir les performances optimes et éviter la dégradation de la grille sous l'effet de la surchauffe, d'eviter son obstruction en procédant régulièrement au décendrage et à l'évacuation des cendres.

• La raclette permet d'effectuer le décendrage de la grille (Fig. 6).
• Le cendrier, situé sous la grille, est facilement extrait en le tirant à l'aide d'un tisonnier.
  Le niveau des cendres ne doit jamais atteindre la grille en fonte du foyer.

5.4.2.3 Règles de sécurité

• Ne jamais jeter d'eau pour éteindre le feu.
• La vitre de l'appareil est très chaude : attention aux risques de brûlures notamment pour les enfants.
• L'appareil dégage par rayonnement à travers le vitrage, une importante chaleur : ne pas placer de matérielaux, ni d'objects sensibles à la chaleur à une distance inférieure à 1,50 m de la zone vitrée.

• Vider le contenu du cendrier dans un recipient métallique ou ininflammable exclusivement réservé à cet usage. Les cendres, en appearance refroidies, peuvent être très chaudes même après quelques temps de refroidissement.

• Ne pasmettre en place des matériaux facilement inflammables au voisinage de l'appareil et dans le bucher.

En particulier, ne pas stocker de bois sous l'appareil (Fig. 8).

6 - CONSEILS DE RAMONAGE ET D'ENTRETIER DE L'APPAREIL ET DU CONDUIT DE FUMEE

Le ramonage mécanique du conduit de fumée est obligatoire, il doit être réalisé plusieurs fois par an dont une fois au moins pendant la saison de chauffe. Un certificat doit être établi par l'entrepreneur.

A l'occasion des ramonages, il faudra :

• Proceder au démontage du déflecteur :

. Demonter le deflecteur (A) en le soulevant et en le tirant vers l'avant (Fig. 5a) repere ①
. Laisser descendre la partie arrriere du deflecteur (A) (Fig. 5a) repere ② et ③ et le sortir (Fig. 5b).
Pour remonter le deflecteur : agir dans l'ordre inverse du demontage (deflecteur en place Fig. 5c).

• Vérifier complètement l'état de l'appareil et en particulier les éléments assurant l'étanchéité : joints et organes de verrouillage, pieces d'appui (porte, chassin).
• Vérifier l'état du conduit de fumées et du conduit de raccordement : tous les raccords doivent désenter une bonne tenue mécanique et avoir conservé leur étanchéité.
• Nettoyer à l'aspirateur l'intérieur de la hotte pour éviter l'accumulation de poussières, dégager si nécessaire le circuit de convection d'air chaud.

En cas d'anomalie: faire réparer l'appareil ou l'installation par un professionnel.

ENTRETIEN COURANT

• Nettoyer la vitre avec un chiffon humide et de la cendre. Si c'est nécessaire, utiliser un produit de nettoyage menager adapté en respectant les instructions des notices d'utilisation.
  Attendre que l'appareil soit complètement refroidi pour procéder à cette opération.
• Nettoyer régulierement la réglette d'admission d'air seconde (Fig. 10):

. Enlever à l'aspirateur (suivant flèches) ① les particules et poussières qui sont coincées entre les guides d'air et le verre (Fig. 10).
. Gratter avec l'extrémité d'un object métallique ② l'arrête inférieure de la réglette d'admission d'air pour enlever le bistre qui a pu s'y agglomérer (Fig. 11).

Ces particules gènent la formation du film d'air secondaire qui protège le vitrage du contact direct avec les fumées et complète la combustion du bois.

Ces opérations doivent être effectuées lors que le verre est sale et impératifement après extinction totale du foyer.

• Nettoyer regulierement les grilles de sorties d'air chaud de la hotte. Elles se colmatent d'autant plus rapidement que leur maillage est fin :CHOISSEZ une frquence adaptee.
• Contrôler l'efficacité du dispositif de fermeture de la porte, et si nécessaire effectuer les opérations suivantes en se reportant à la figure 12 :

Durcir la fermeture :

. Desserrer la vis ① (clé plate de 10).
. Tourner l'excentrique ② de façon à augmenter la distance « d » entre l'axe de l'excentrique et le point de contact de la cave ③
. Maintenir l'excentrique dans cette position et desserrer la vis ①

Assouplir la fermeture :

. Desserrer la vis ① (clé plate de 10).
. Tourner l'excentrique ② de façon à augmenter la distance « d » entre l'axe de l'excentrique et le point de contact de la cave ③
. Maintenir l'excentrique dans cette position et desserrer la vis ①

Proceder de la même façon pour régler le dispositif de verrouillage de la façade mobile de l'appareil C07898.

. Utiliser un tournevis cruciforme.
L'effort de serrage doit être identique sur les 2 cames.

1. MODALITES

En dehors de la garantie legale, a raison des vices cachés, DEVILLE garantit le matériel en cas de vices apparents ou de non-conformité du matériel livré au matériel commandé.

Sans prejudice des dispositions a prendre vis-à-vis du transporteur, les réclamations lors de la réception du matériel sur les vices apparents ou la non-conformité, doivent etre formulées auprès de DEVILLE par l'acheteur dans les cinq jours de la constatation du vice par voie de lettuce recommandee avec demande d'avis de réception. Il apparient à l'acheteur de fournir toute justification quant à la réalité des vices ou des anomalies constatées. L'acheteur doit, par ailleurs, laisser à DEVILLE toute facilité pour proceder à la constatation de ces vices ou anomalies et pour y porter remede. De même l'acheteur doit tener les matériels non conformes à la disposition de DEVILLE, selon les instructions de cette derniere. Tout retard du matériel doit faire l'objet d'un accord préalable.

2. ETENDUE

La garantie de DEVILLE couvre, à l'exclusion de toute indemnité ou dommages-intérêts, le remplacement gratuite ou la réparation du matériel ou de l'élement reconnu défectueux (hors pieces d'usure) par ses services à l'exclusion des frais de main-d'oeuvre, de déplacement et de transport.

Sur les apparêls émailés, les craquelures ne sont jamais considérées comme un défaut de fabrication. Elles sont la conséquence de différence de dilatation tôle-é-mail ou fonte-é-mail et ne modifiert pas l'adhérence. Les pieces de rechange fournies à titre onereux sont garanties six mois à partir de la date de facture ; toute garantie complémentaire consentie par un revendeur de DEVILLE n'engage pas DEVILLE. La presentation du certificat de garantie portant le cachet à date du revendeur DEVILLE est rigoureusement exigée lorsque la garantie est invoquée. Ce certificat doit êtreprésenté lors de la demande de réparation de l'appareil sous garantie, ou bien un talon ou un volet détachable de ce certificat doit, selon l'organisation propre à DEVILLE, être returné à celle-ci dans les délais impartis. A défaut, la date figurant sur la facture émise par DEVILLE ne peut être prise en considération. Les interventions au titre de la garantie ne peuvent avoir pour effet de prolonger celle-ci.

3. DUREE

La durée de la garantie contractuelle assurée par DEVILLE est d'une année à compter de la date d'achat de l'appareil par l'usager, sous réserve que les réclamations prévues au titre des modalités ci-dessus aient été formulées dans les délais impartis. La réparation, le remplacement ou la modification de pieces pendant la période de garantie ne peut avoir pour effet de prolonger la durée de cette-ci, ni de donner lieu enaucun cas à indemnité pour frais divers, retard de livraison, accidents ou préjudices qualconques.

4. EXCLUSION

La garantie ne s'applique pas dans les cas suivants, sans que cette liste soit exhaustive :

Installation et montage des apparêls dont la charge n'incombe pas à DEVILLE. En conséquence, DEVILLE ne peut être tenue pour responsable des dégats matériels ou des accidents de personne consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple l'absence de raccordement à une prise de terre ; mauvais tirage d'une installation);

Usure normale du matériel ou utilisation ou usage anormal du matériel, notamment en cas d'utilisation industrielle ou commerciale ou employe du matériel dans des conditions différentes de celles pour lesquelles il a ete construit. C'est le cas par exemple du non-respect des conditions prescrites dans la notice DEVILLE : exposition à des conditions exterieures affectant l'appareil telles qu'une humidite excessive ou variation anomale de la tension electrique ;

Anomalie, déteriation ou accident provenant de chic, chute, néligence, défaut de surveillance ou d'entretien de l'acheteur ;

Modification, transformation ou intervention effectuee par un personnel ou une entreprise non agreee par DEVILLE ou realizede avec des pieces de rechange non d'origine ou non agreees par le constructeur.

5. CONDITIONS PARTICULIERES DE GARANTIE

Ces conditions complètent et précisé les conditions générales de garanties ci-dessus et ont primauté sur celles-ci, se reporter au feuillet ci joint « Conditions particulières de vente DEVILLE – Garantie »
