MODE D'EMPLOI EXCELLIA FIOUL 27 BTC DEVILLE

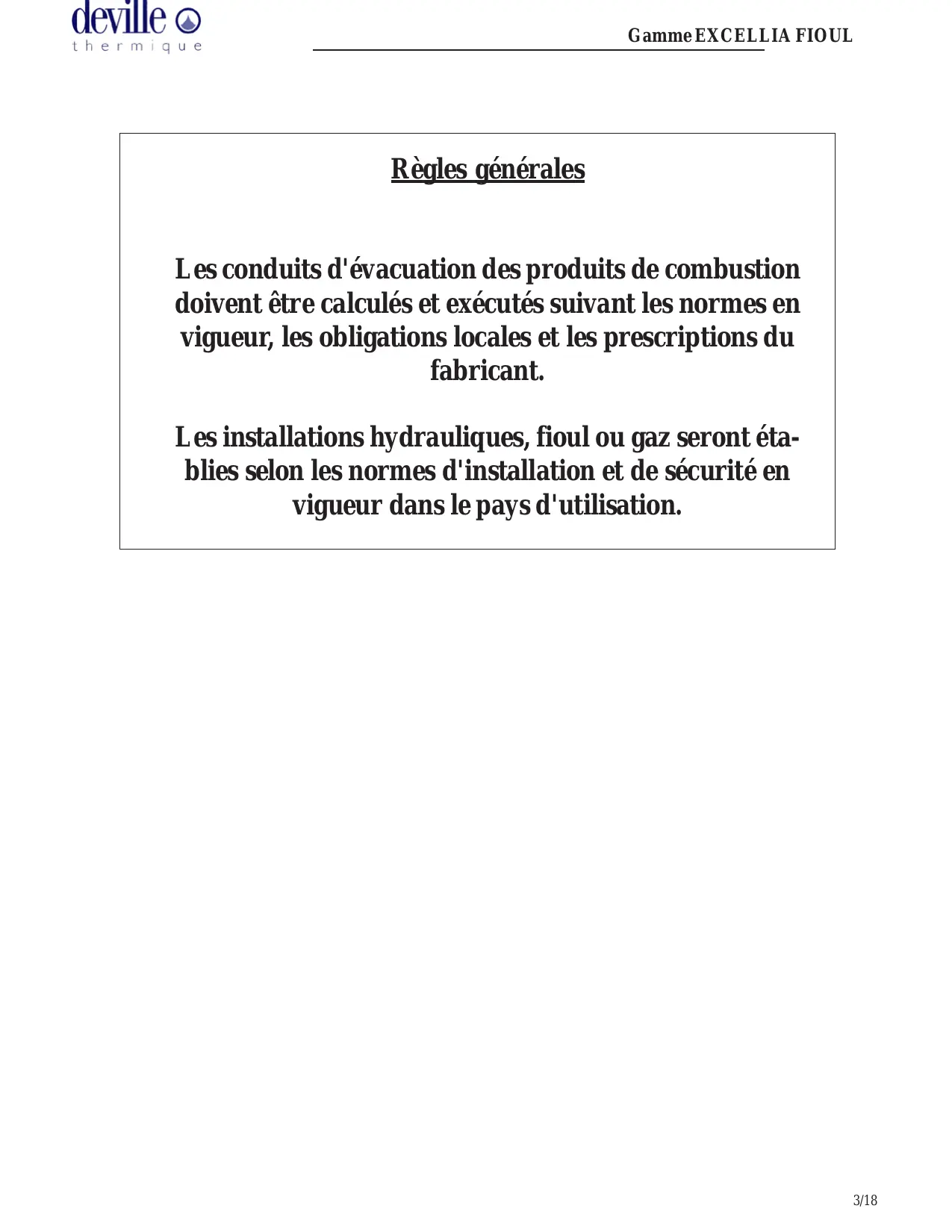

Les conduits d'évacuation des produits de combustion doivent être calculés et executés suivant les normes en vigueur, les obligations locales et les prescriptions du fabricant.

Les installations hydrauliques, fioul ou gaz seront établies selon les normes d'installation et de sécurité en vigueur dans le pays d'utilisation.

1 - GENERALITES

Chaudière à haut rendement pour chauffage central à eau chaude et production d'eau chaude sanitaire (ballon en option).

Peut être utilisé pour l'alimentation de radiateurs, convecteurs à eau ou plancher chauffant basse température (si installation d'une vanne de mélange).

Destiné à l'équipement de logements neufs et existants.

Particulierement indiqué pour le remplacement de chaudières vétustes.

Désignations :EXCELLIA FIOUL

Type	kW
27C	27kW
27BTC	27kW

• 1 modulo EXCELLIA FIOUL enchauffage seul. Garantie
• 1 modulo EXCELLIA FIOUL BT en chauffage
  +E.C.S.
• Corps de chauffe fonte à éléments assemblés avec plaque foyerè.
• Habillage en tôle d'acier laquée blanche, tableau de commande gris.
• Isolation thermique renforcée
  épaisseur 50mm

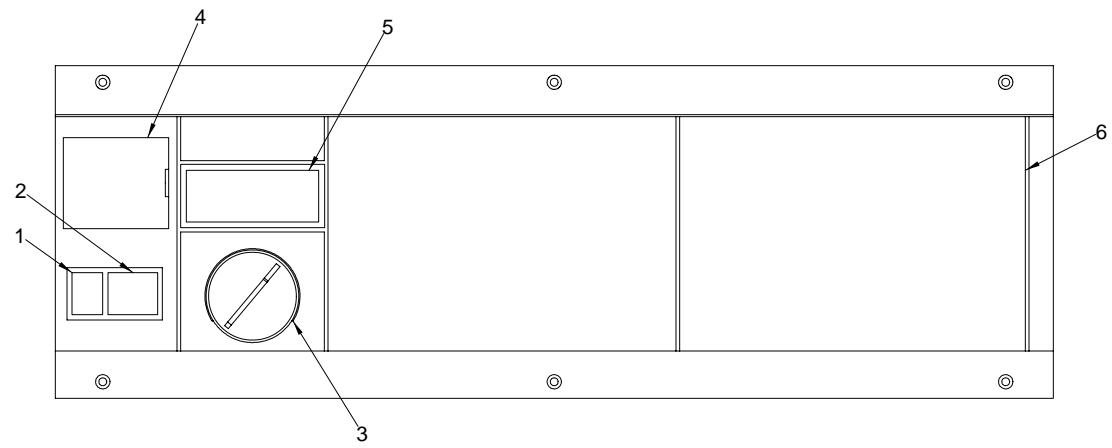

• Tableau de commande gris
• Interrupteur Marche/Arrêt
• Thermostat de réglage de la température de l'eau de chauffage
• Thermomètre chauffage
• Thermostat de sécurité à réarmement manuel
• Prédecoupe pour emplacement du régulateur digital.

Options :

• Régulation climatique
• Brûleur réference AZ3PR

Garantie

(pieces uniquely)

• 10 ans pour le corps de chauffe
• 5 ans pour le gallon
• 1 an pour les organes de commande et de contrôle.

La garantie ne couvre pas:

• L'entartrage ni ses conséquences
• Les accidents dus au gel
• Les corrosions dues à une eau dont le Ph est différent de 7 et le Th est supérieur à 25 ou inférieur à 15;
• Les dégats causés par des surpressions dans le circuit de chauffage (max.4 bar) ou sanitaire (max. 10 bar)
• Les accidents dus au mauvais fonctionnement des organes de commande ou de sécurité
• Les défauts de l'installation électrique: raccordement, tension...
• Les dégradations anormales
• Les accidents dus à un mauvais entretien de l'appareil.
• Les indemnités pour frais de main d'oeuvre, déplacement, d'immobilisation, frais de transport..

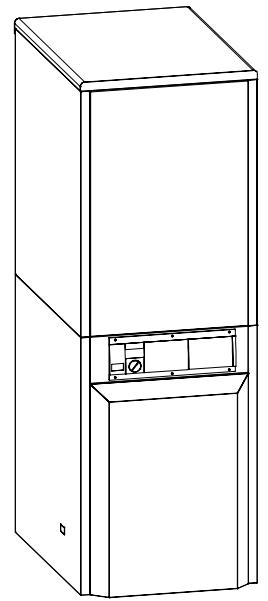

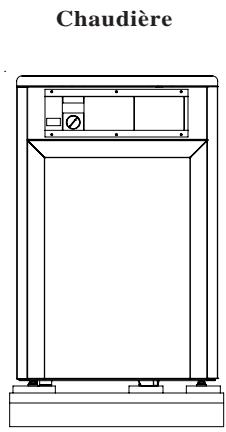

Montage du gallon sur la chaudière

1 colis sur palette en bois

Conditionnement
1 colis sur palette en bois (ballon sans couvercle)

Prendre le couvercle de la chaudière et le fixer sur le ballon avant mise en place de celui-ci.

Pour manipulier votre chaudière, utiliser 2 barres de manutention et insérer-les dans les orifices prévus dans les pieds avant et arrière du bloc fonte (Voir page 9/18). Pour manipulier le ballon E.C.S., consulter également la page 9/18.

2. CHARACTERISTIQUES TECHNIQUES ET DIMENSIONNELLES

2.1. CHARACTERISTIQUES CHAUDIERES

Gamme de chaudières Junior	EXCELLIA 27 C
Contenance en eau de la chaudière, en litres	13.53
Nombre d' éléments	4
Diamètre de départ / retour chaudière, mâle	1"
Diamètre de vidange chaudière, ferrée	1/2"
Diamètre de la buse de fumées, en mm	125 - 130
Poids emballé brut en kg	213

Pour un bon fonctionnement de la chaudière, maintainir dans la chambre de combustion (foyer) une dépression comprise entre 0et-0,5mmCE. Température de service autorisée: 90^ -Pression de service maxi : 4 bar.

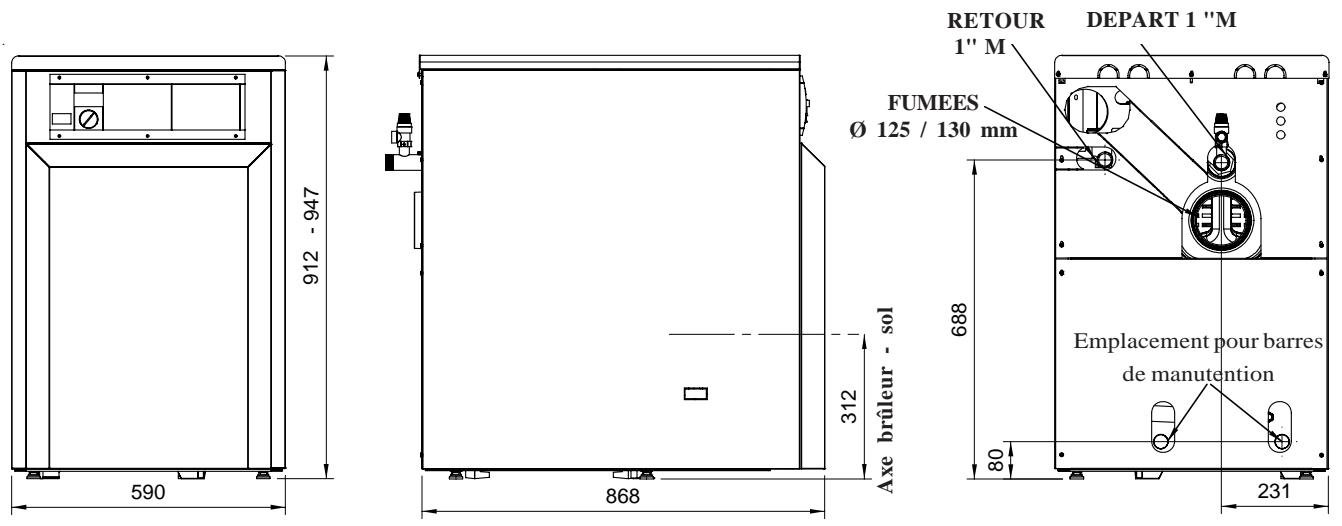

CHAUDIERES EXCELLIA 27C

FACE AVANT

PROFIL GAUCHE

FACE ARRIERE

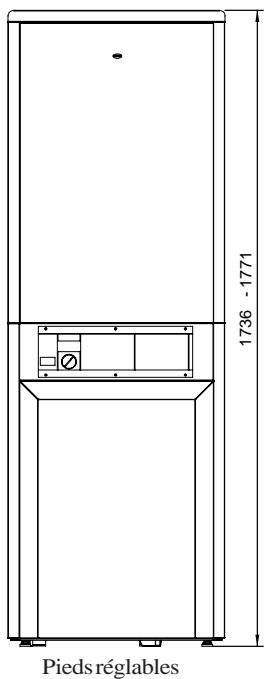

CHAUDIERESEXCELLIA27BTC
FACE AVANT

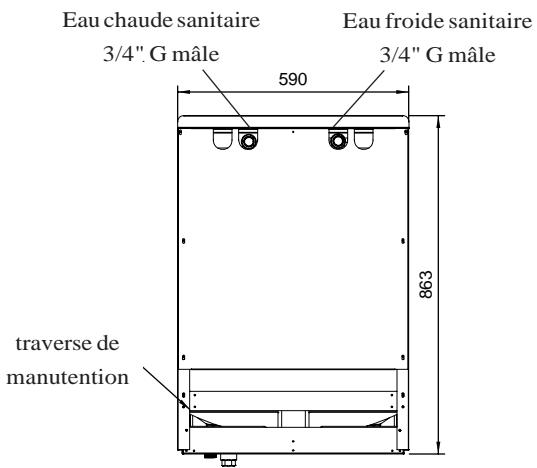

BALLON SUPERPOSE POUR EXCELLIA 27BTC
FACE ARRIERE

Attention: Laisser au moins 150 mm entre le côté droit de la chaudière et votre mur pour acceder au vase d'expansion. Pour plus d'informations, voir page 15/18.

EXCELLIA FIOL	27 C
	CE 92/42
Tirage nécessaire (mbar)	0.09
Perte de tirage du circuit des produits de combustion (mbar)	0.04
T° fumée - T° ambiente	204
Débits des fumées maxi (g/s)	12
Puissance nominale (kW)	27.26
Débit calorifique maximal (kW)	31
Volume foyer (dm3)	15.33
Vol. circuit fumées chaudière (dm3)	21.87
Pertes de charge côte eau (mbar)	1.35
Coeff. de consommation d'entretien (%)	0.49
Contenance en eau (l)	13.53
Poids emballé (kg)	131

2.2. CHARACTERISTIQUES DU BALLON D'E.C.S

Lorsque la pression du réseau est supérieure ou e Gale a 5 bar, il est vivement conseilde de prevoir un reducteur de pression regle a une valeur inférieure ou e Gale a 4,5 bar.

Nature de construction du gallon	émail	inox
Contenance en eau du gallon, en litres	100	100
Pression maxi du circuit ECS, en bar	7	7
Puisance équivalente de l'échangeur en kW	28,60	27,10
Débit de pointe, en litres / 10 minutes	171	175
Débit continu, en litres / heures	618	666
Diamètre de raccordement eau froide / eau chaude sanitaire	3/4"	1"
Poids emballé brut, en kg	98	98
Protection du gallon par anode de magnesium	oui	non

Conditions d'essais : consigne chaudière : 90^ - consigne ballon: 60^ - température ECS en régime continu: 45^ - température eau froide: 10^

Limer le debit deuisage a l'entree du ballon a 11,1 l/min par action sur le robinet de reglage du groupe de securite (livre avec le ballon).

3 - INSTALLATION

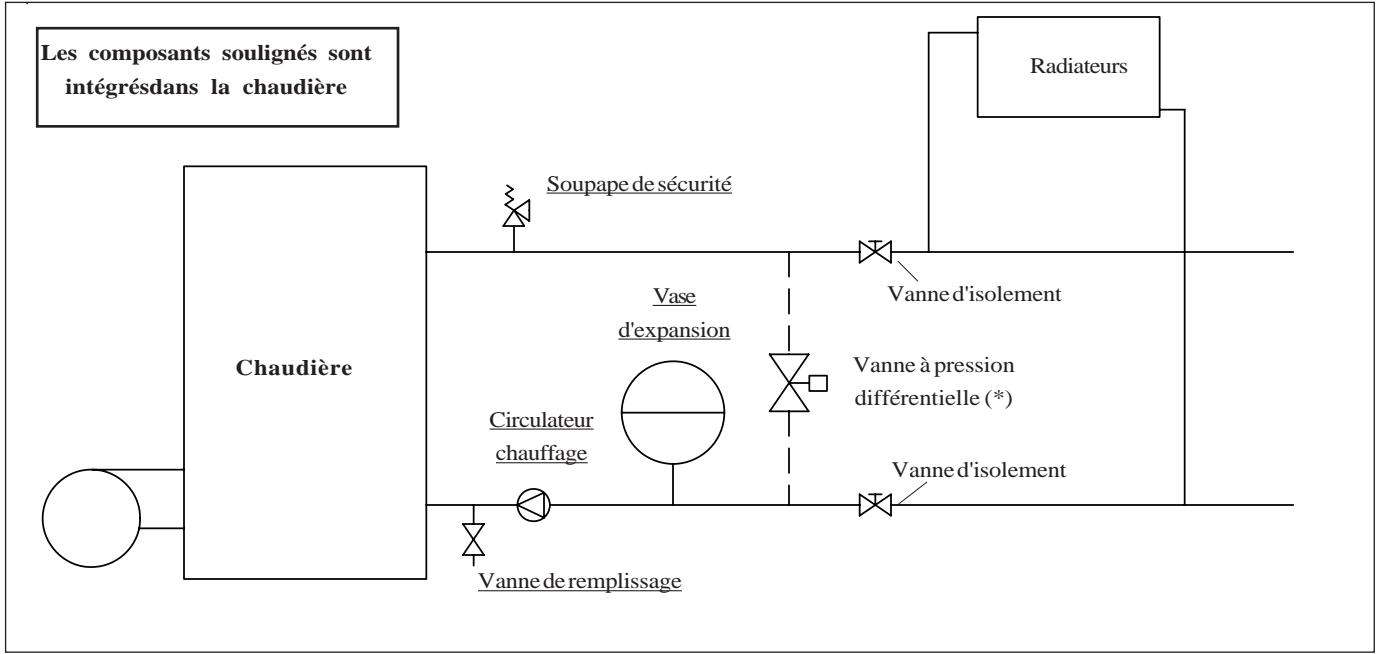

3.1. SCHEMA HYDRAULIQUE CHAUDIERES "CHAUFFAGE SEUL CIRCUIT RADIATEURS"

* Au cas où tous les radiateurs de l'installation sont pourvus de vannes thermostatiques et/ou en cas de fermeture des vannes d'isolement du circuit chauffage, prévoir une vanne à pression différentielle entre le départ et le return chaudière.

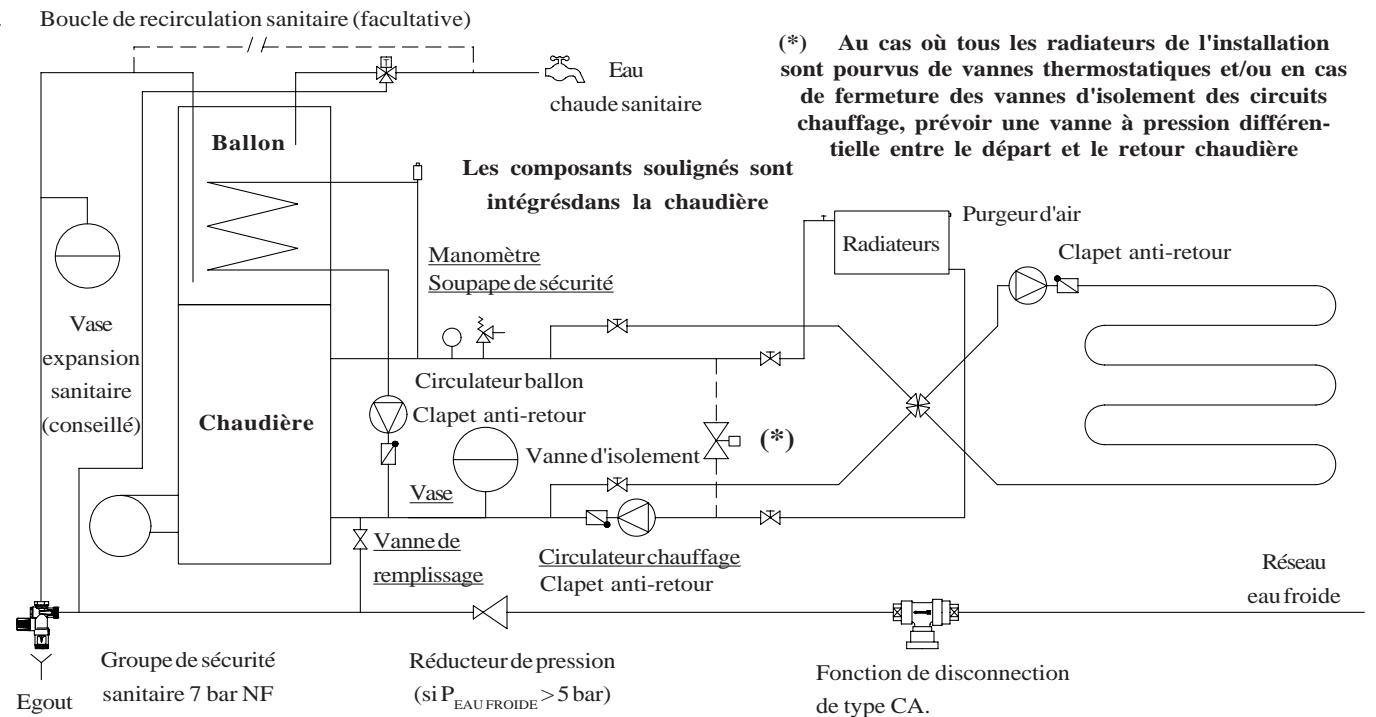

3.2. SCHEMA HYDRAULIQUE CHAUDIERES EXCELLIA FIOUL 27 BTC " CHAUFFAGE + E.C.S. CIRCUIT RADIATEURS ET PLANCHER CHAUFFANT "

Nota : en cas d'utilisation de la chaudière avec un circuit plancher chauffant seul, démonter la pompe chauffage et la remplacer par une bobine de longueur 180~mm . Remonter la pompe après la vanne 4 voies.

REMARQUE:

Installation neuve :

Avant la mise en service de la chaudière, l'intérieur des tuyauteries et des surfaces de chauffe doit être soigneusement nettoyé et rincé.

Cette opération a pour but d'éviter des dépôts de corps étrangers pouvant nuir au bon fonctionnement de la chaudière.

Installation ancienne :

Réaliser un désemboute complét de toute l'installation existante, avant de poser la nouvelle chaudière. Cette opération doit être effectue à l'aide d'un produit désembouflant, suivi de plusieurs rincages et d'une passivation. Ceci afin d'éliminer l'ensemble des boues se trouvant dans l'ancienne installation.

3.3. BRULEUR FIOUL

Il est nécessaire d'adapter et d'affiner les réglages du brûleur après l'installation. Pour l'installation du brûleur, reportez-vous à la notice de montage et d'entretien du brûleur.

Préroglage du brûleur AZ3PR (en option) avec l'EXCELLIA FIOUL 27C :

Type de chaudière	Puisance utile chaudière kW	Puisance brûleur kW	Gicleur d'origine Danfoss GPH-angle	Pression pompe bar	Volet d'air primaire réglage	Volet d'air secondaire réglage	Taux de CO2* %	Indice de noir-cissement
27 C / 27 BTC	27.00	29.90	0,65 / 60° S	11.9	3.3	1.6	12.8	< 1

La chaudière doit être obligatoirement raccordée à un conduit de cheminée.

Quelques préconisations générales :

La chaudiere ne doit pas etre raccordee a un conduit de cheminée desservant un autre appareil.

• Un bon conduit de cheminée doit être construit en matériaux peu conducteurs de chaleur afin de limiter son refroidissement :

Il doit être absolument étanche, sans rugosité et stable.
Il ne doit pas composer de variations de section brusques : pente par rapport à la verticale inférieure à 45^
Il doit deboucher à 0,4 m au moins au-dessus du faîte du toit et des toits voisins, et 8m minimum de tout obstacle. Se reporter en tout état de cause au DTU 24.1.
Les boisaux doivent etre montes parties males vers le bas afin d'eviter le passage de coulures de condensats et de bistre a l'extérieur.
Le conduit de cheminée ne doit pas composer plus de deux dévoiements (c'est à dire plus d'une partie non verticale). L'angle de ces dévoiements ne doit pas excéder 45^ avec la verticale.

Il est fortement recommandé d'installer un t é de purge pour recueillir la condensation. Il doit être raccordé à l'égout.

Conduit de raccordement :

• Dans le cas où le conduit de raccordement comporte une partie horizontale, une pente de 5cm par metre vers le té de purgege doit exister (ne jamais dépasser 2 mètres de partie horizontale).
  Il convient également d'eviter le recours excessif aux coudes (2 au maximum).
• Enaucn cas le diametre de raccordement du conduit ne doit etre réduit par rapport à la buse de raccordement de la chaudière.
  Le conduit doit être visible sur tout son parcours et ramonable de façon mécanique. Sa dilatation ne doit pas nuire à l'étanchéité des jonctions amont et aval ainsi qu'à sa bonne tenue mécanique et à celle du conduit de cheminée. Sa conception et, en particulier, le raccordement avec le conduit de cheminée doit empêcher l'accumulation de suie, notamment au moment du ramonage.
  Il faut s'assurer que le tirage minimal est garantiet pour le bon fonctionnement de la chaudiere.

Cas d'un conduit de cheminée existant :

L'installateur prend à son compte la responsabilité des parties existantes. Il doit vérifier l'état du conduit de cheminée et y apporter les aménagements nécessaires pour son bon fonctionnement et la mise en conformité avec la réglementation.

Ramoner le conduit de cheminée puis procédé à un examen sérieux pour vérifier :

La compatibilité du conduit avec son utilisation.
La stabilité.
La vacuité et l'étanchéité.

Si le conduit de cheminée n'est pas compatible, réaliser un tubage à l'aide d'un procédé titulaire d'un Avis Technique favorable ou mettre en place un nouveau conduit de cheminée.

Cas d'un conduit de cheminée neuf :

Utilisation des matériaux suivants : (liste non exhaustive)

Boisseaux de terre cuite conformes à la NF EN 1806.
Boisseaux en béton conformes à la NF P 51-321.
Conduits métalliques composites conformes aux NF D 35-304 et NF D 35-303.
Briques en terre cuite conformes à la NF P 51-301.
Briques réfractaires conformes à la NF P 51-302.

L'utilisation de matérieliaux isolés d'origine permet d'éviter la mise en place d'une isolation sur le chantier, notamment au niveau des parois de la souche.

Il est nécessaire de prévoir, sur le corps de cheminée, à environ 50~cm au-dessus de l'axe de la buse de raccordement, un régulateur de tirage, de diamètre équivalent à celui de la cheminée, qui sera régèle en fonction des pertes de charge de la chaudière.

A l'arrêt du brûleur, le clapet sera maintainu légèrement entrouvert afin de ventiler la cheminée et éliminer l'humidité contue dans les fumées susceptibles de condenser.

3.6. DISPOSITIFS DE LIMITATION DE TEMPERATURE

DTU 65.11 - Chauffage central à eau chaude (radiateurs, convecteurs)

Pour éviter que la température n'excède 110^ au départ du générateur, chaque générateur doit être appliqué d'une double protection thermostatique constituée par deux circuits électriques distincts agissant sur des organes de commande différentes. L'aquastat de sécurité doit couper le brûleur.

DTU 65.08 - Plancher chauffant

Le circuit doit composer un dispositif limitant la temperature du fluide chauffant a 50^ (Sécurité à réarmement manuel).

4. SCHEMAS ELECTRIQUES

4.1. CHAUDIERES EXCELLIA FIOUL 27C "CHAUFFAGE SEUL"

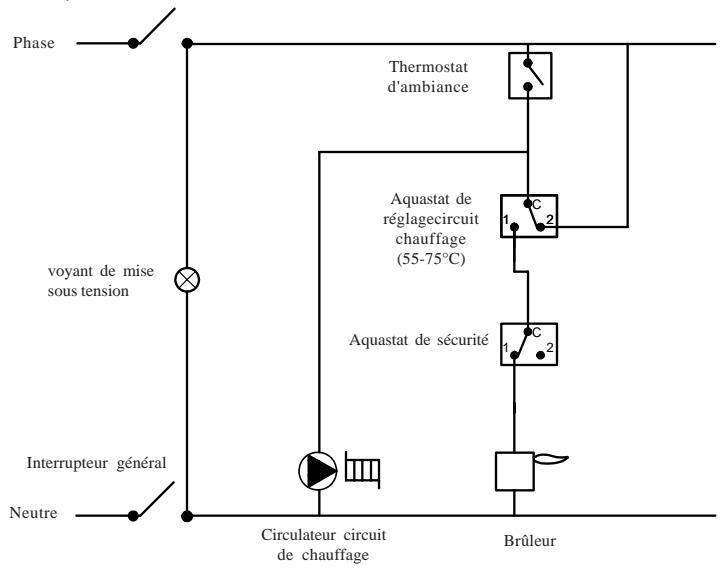

4.1.1. Schéma de principe "chauffage seul"

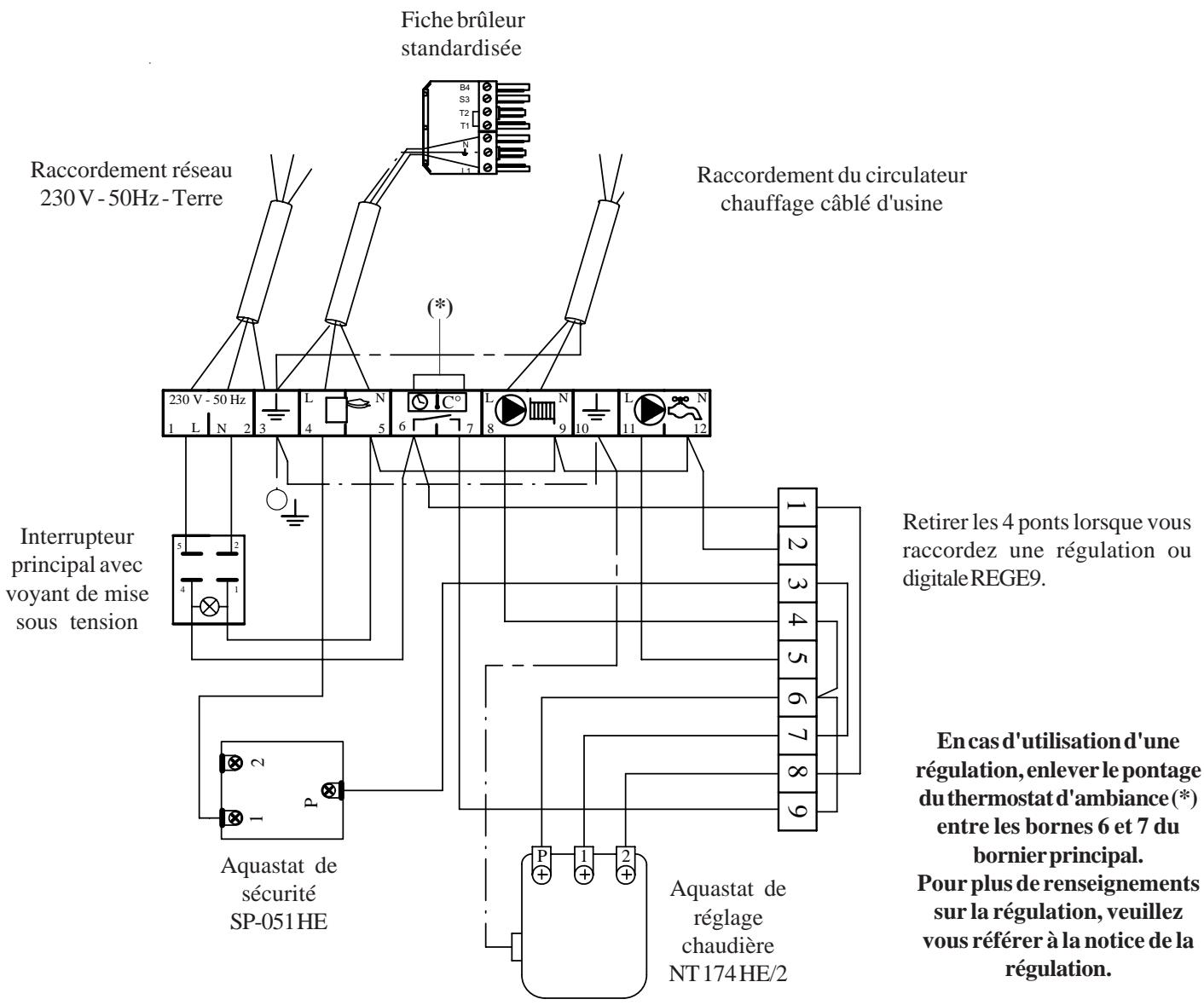

4.1.2. Schéma de câblage du tableau de commande

Retirer les 4 Ponts lorsque vous raccordez une regulation ou digitale REGE9.

En cas d'utilisation d'une régulation, enlever le pontage du thermostat d'ambiance (^*) entre les bornes 6 et 7 du bornier principal. Pour plus de renseignements sur la régulation, veuillez vous référer à la notice de la régulation.

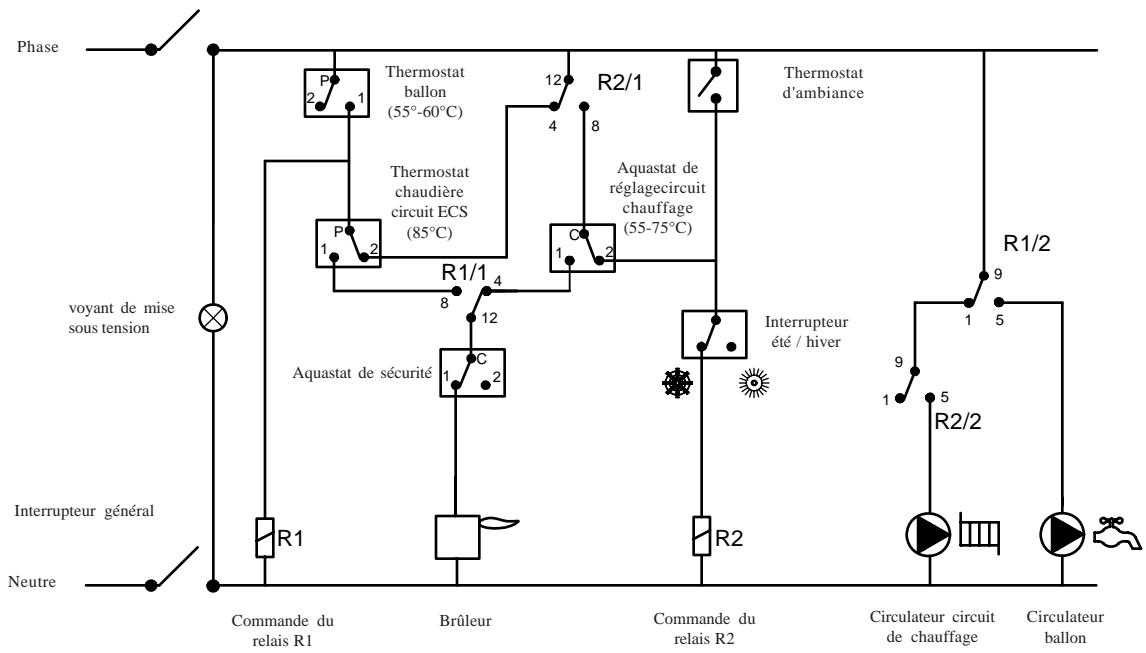

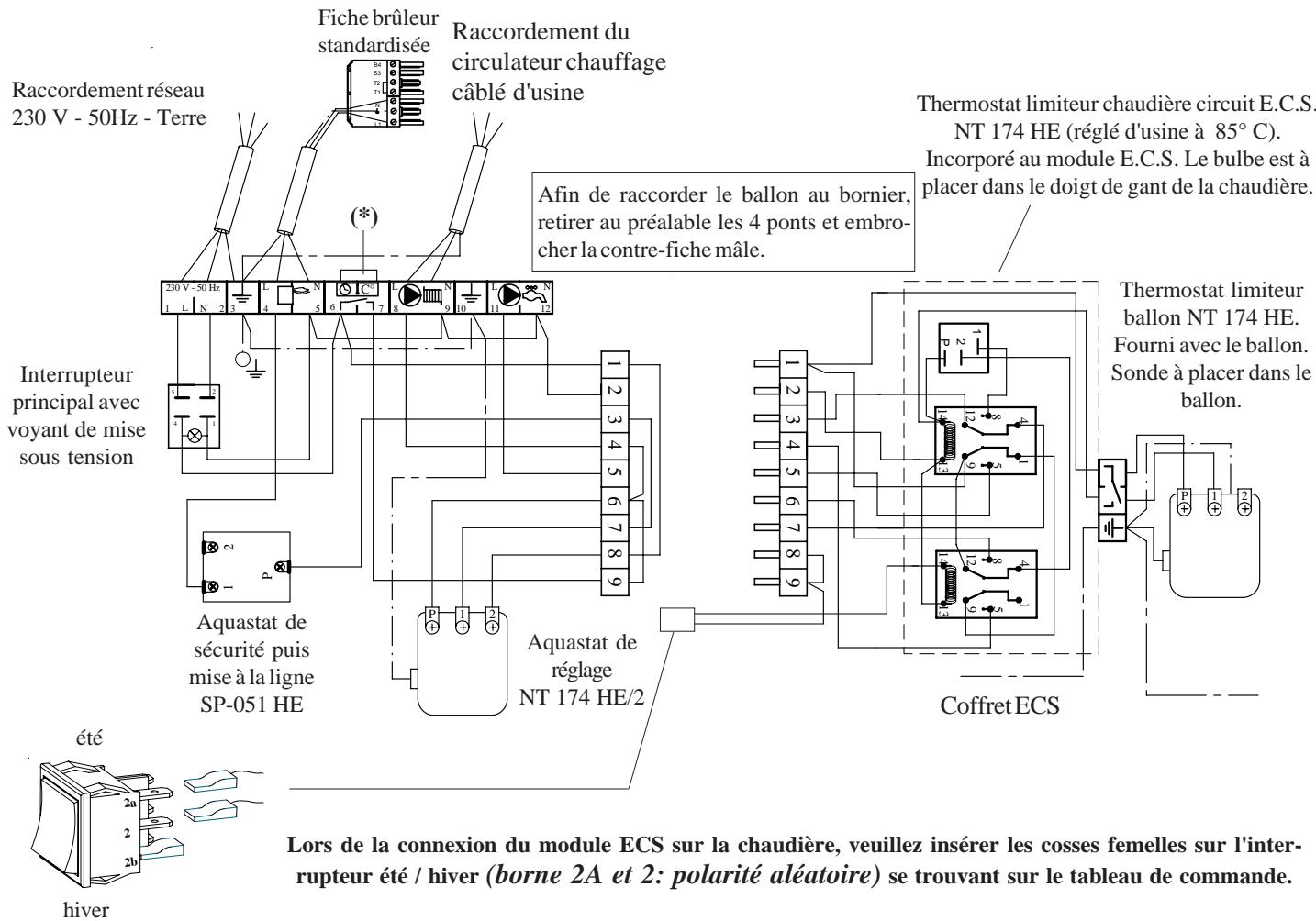

4.2. CHAUDIERES EXCELLIA FIOL 27 BTC "chauffage + E.C.S."

4.2.1. Schéma de principe "chauffage + E.C.S."

4.2.2. Schema de câblage du tableau de commande

5. MONTAGE DU BALLON ET RACCORDEMENTS ELECTRIQUES A LA CHAUDIERE

INSTALLATION AVEC BALON DE PRODUCTION D'EAU CHAUBE SANITAIRE

Lors du raccordement du circuit d'eau chaude sanitaire, les tubes de cuivre ne doivent enaucun cas entrer trop a l'intérieur des tubes de raccordement du ballon, ni etre en contact direct avec leurs-ci. Interposer un raccord fonte malable ou un manchon dielectrique aux raccordements d'eau froide et d'eau chaude du ballon sanitaire.

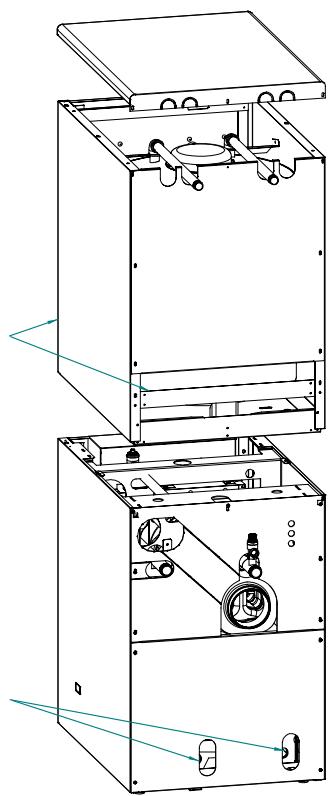

5.1. PROCEDURE D'INSTALLATION DU BALLON SUR LA CHAUDIERE

1. Œter le couvercle de la chaudière et le fixer sur le ballon après montage du ballon;
2. Enlever la façon balloon;
3. Placer le ballon sur la chaudière (une personne soulève le ballon par devant et une deuxième par l'arrière à l'aide des deux barres de manutention) (voir fig.1)
4. Solidariser les cotes de la jacquette chaudiere et ballon à l'aide de la vis Parker fournie (dans le sachet du ballon)

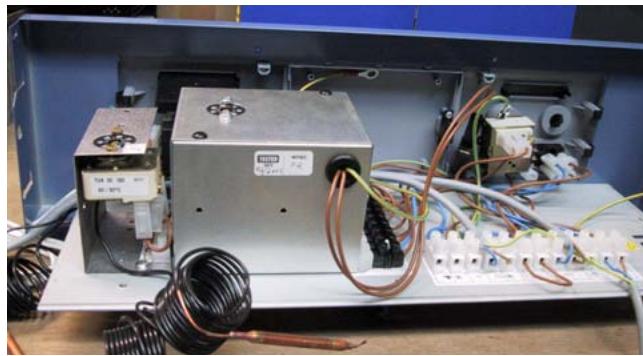

5. Sur le support bornier de la chaudiere se positionne le module E.C.S. pour la gestion de la production d'eau chaude sanitaire. (voir fig. 2)
6. Šter les 4 pônts sur le bornier 9 pôles dans le tableau de commande (voir page 8/18).
7. Ramener le connecteur à 9 pôles mâle fixé à l'extrémité de ce cable vers le tableau de commande de la chaudière.
8. Embrocher le connecteur 9 pôles mâle.

Prendre le couvercle de la chaudière et le fixer sur le balloon avant mise en place de celui-ci.

Pour placer le ballon sur la chaudière, soulever à 2 personnes ici :

Pour déplacer la chaudière placer 2 barres à ces endroits

Fig.1

Fig. 2

1. Raccorder le circulator balon (voir schémas électriques).
2. Vérifier si le bulbe de l'aquast ballon est bien enforcé dans le doigt de gant du ballon.
3. Mettre en place le bulbe de I'aquastat de sécurité partant du module E.C.S. dans le doigt de gant de la chaudiere.
4. Placer le thermomètre ballon (fourni avec le ballon) sur la barre transversal située en partie haute du ballon derrière la façon avant et insérer le bulbe dans le doigt de gant du ballon.
5. Procederaux raccordements hydrauliques.
6. A l'aide d'un tournevis, régler la température de l'aquastat ballon à la température souhaitee (de préférence entre 55^ et 60^ ).

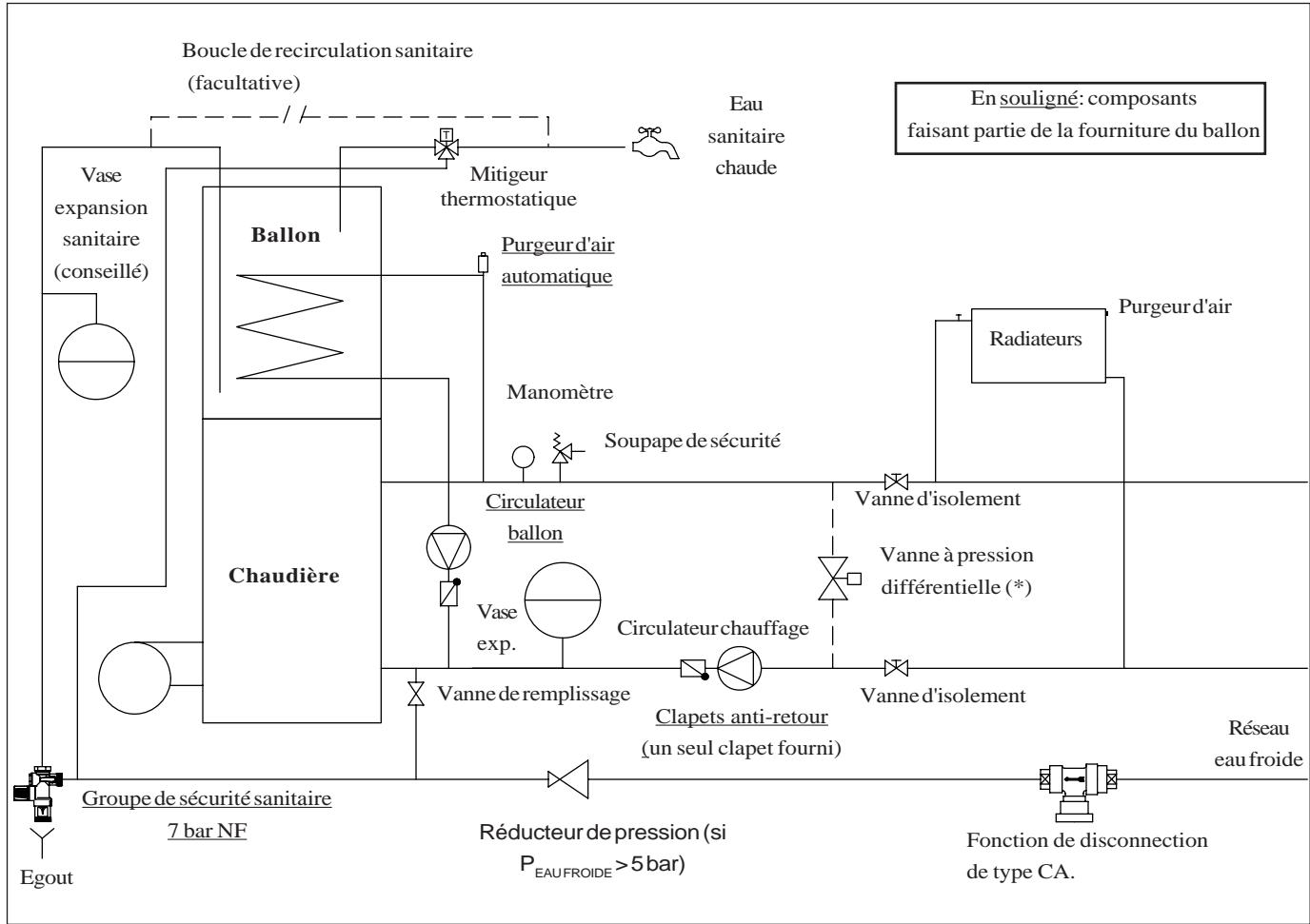

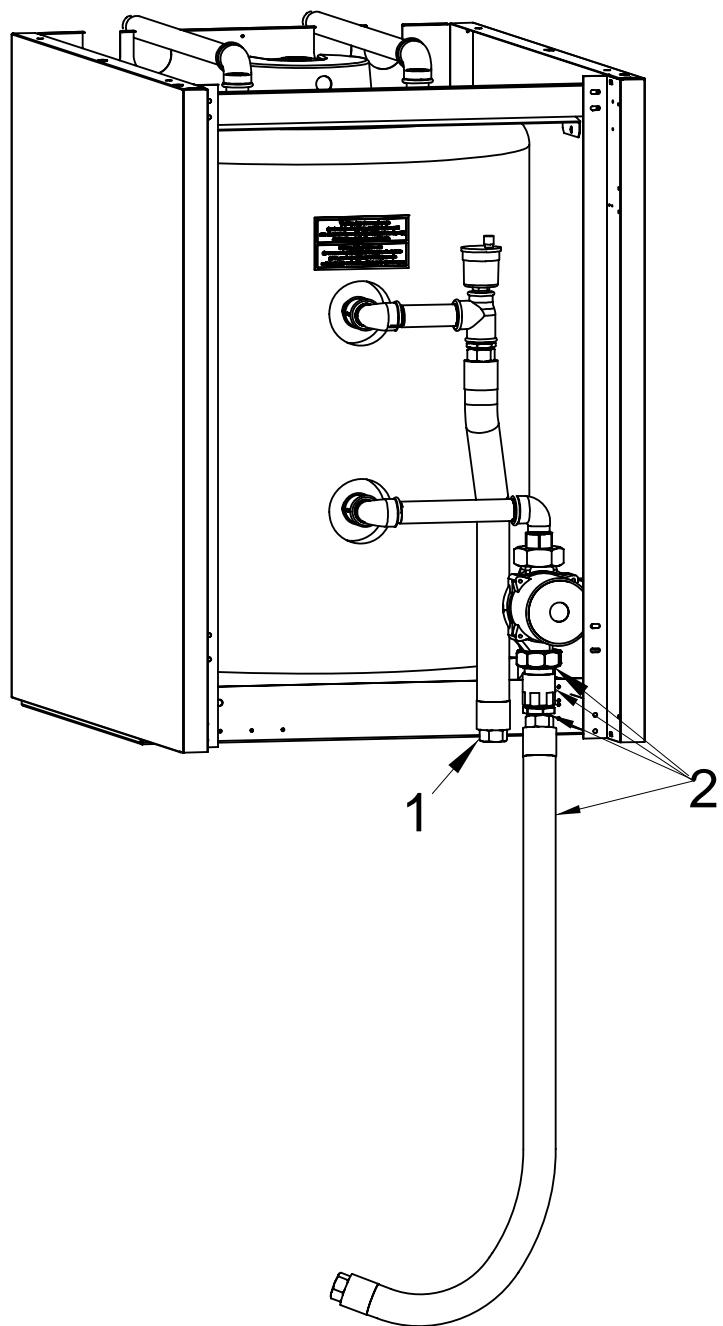

5.2. DETAILS DU RACCORDEMENT HYDRAULIQUE DU BALON

veuilles:

1. 0ter les deux bouchons 3 / 4''
2. connecter le depart chaudiere au depart ballon par l'intermediaire du flexible inox isolé prémonté sur le ballon 100 I (repère 1)
3. utilise le flexible préforme (fourni avec le gallon 100 l) pour raccarder le retour chaudière au retour ballon (repère 2)

VERSION EMAIL OU INOX

(*) Au cas où tous les radiateurs de l'installation sont pourvus de vannes thermostatiques et/ou en cas de fermeture des vannes d'isolement du circuit chauffage, prévoir une vanne à pression et différentielle entre le départ et le return chaudière

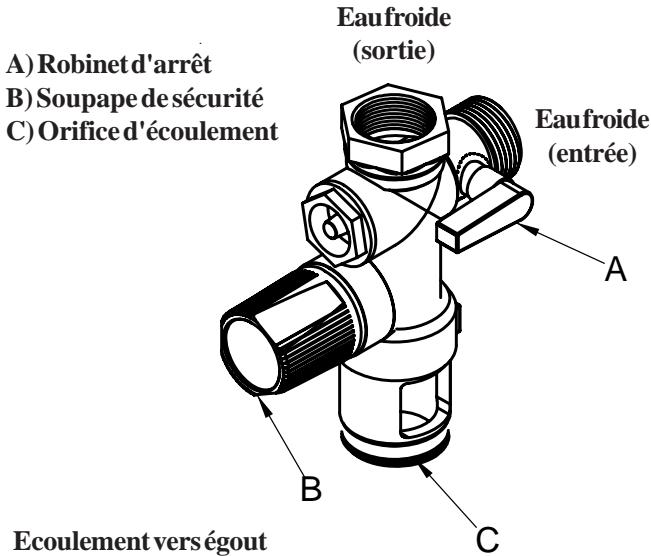

Groupe de sécurité

Le placement du groupe de sécurité est absolutment obligatoire ; il est always fourni avec le ballon et comprend :

• robinet d'arrêt avec clapet de retenue incorpore
• soupape de sécurité tarée à 4kg/cm^2
• orifice d'écoulement et de vidange

Il est interdit, sous peine de perte de la garantie, de placer tout dispositif qui pourrait interrompre la communication directe entre le groupe de sécurité et le gallon. Le groupe de sécurité sera place sur la conduite d'alimentation eau froide du gallon et à l'extérieur de la jaquette, à une distance maximale d'1 mètre du gallon.

La décharge du groupe de sécurité sera raccordée à une tuyauterie d'évacuation d'un diamètre au moins égal à la tuyauterie de raccordement de l'appareil par l'intérimédiaire d'un entonnoir permettant une garde d'air de 20mm minimum.

Lorsque la pression du réseau est supérieure ou égale à 4kg / cm^2 , il est absolument nécessaire de prévoir en plus un réducteur de pression.

Il est important de noter que :

• à chaque réchauffage du gallon un écoulement d'eau doit pouvoir s'effectuer par l'orifice C. Ce phénomène peut être évité par l'emploi d'un vase d'expansion sanitaire de 8 litres.
• afin d'eviter le calcaire (ennemi du groupe de sécurité) qui pourrait se déposer sur le siège de la soupape, il est nécessaire (1 fois par mois) de faire fonctionner manuellement la soupape du groupe de sécurité en effectuant une vidange manuelle.

6. MISE EN SERVICE

PRESSIONDEREMPLISSAGEAFROID DELINSTALLATION

Avant remplissage de l'installation, ajuster la pression d'azote du vase d'expansion en fonction de la hauteur de l'installation. Vous obtenez la valeur de cette pression d'azote (P_VASE[bar]) en divisant la hauteur manometrique del'installation par 10 et en y ajoutant une sécurité de 0,2à 0,5 Ex.: Pour une hauteur d'installation de 6m .. P_VASE = (6 / 10 + 0,3) = 0,9 bar

La pression avec laquelle l'eau de l'installation viendra pousser sur la membrane du vase devra etre telle, que cette membrane soit legerement bombee sous I'action de I'eau (P_VASE + [0,2a 0,5])

Dans l'exemple ci-dessus, la pression de replissage en eau froide de l'ssultation devra alors etre ajustee a environ:

$$ \mathrm {P} _ {\text {R E M P L I S S A G E}} = 0, 9 + 0, 3 = 1, 2 \mathrm {b a r} $$

Le replissage en eau de la chaudière doit'être complet. Le non respect de cette instruction entraîne la suppression de la garantie.

ATTENTION

Avant allumage, ouvrir les purges, replir lente-ment l'installation et laisser sortir l'air jusqu'à l'arrivée de l'eau, puis fermer les purges. Vérifier l'étanchéité.

Vérifier le raccordement du conduit des fumées.
Régler la vitesse du circulator en fonction des pertes de charge du circuit de chauffage.

Clapet anti-retour

Position automatique (clapet actif)
circulation sens unique

Position ouverte (clapet libre)
circulation dans les 2 sens

Lors du remplissage d'une installation avec ballon positionner le clapet anti-retour en position ouverte (circuit réchauffageallon) et remettre celui-ci en position automatique après une première mise a température (voir ci-contre). Ceci afin de favoriser la purge complète du circuit de réchauffage du gallon.

7. PROCEDURE DE MISE EN ROUTE

-mettre la chaudiere sous tension via l'interrupteur general
- régler le thermostat de réglage à la température souhaitatione
- vérifier que l'aquastat sécurité est armé

• après mise en température de l'installation, refaire une purgege générale et complete en eau
• 8 à 10 jours après la mise en service, resserrer tous les raccordements électriques (vis des borniers, contacteurs).

TABLEAudeCOMMANDE

1) Interrupteur Marche / Arret
2) Interrupteur Ete/Hiver
3) Aquastat de réglage chaudière 8^ à 80^
4) Aquastat de sécurité à réarmement manuel (110°C)
En cas de surchauffe, après avoir remédié à la cause ayant provoqué celle-ci, enlever le capot et pousser sur le bouton de réarmement
5) Thermomètre de chaudière
6) Prédecoupe pour régulation analogue ou digitale (disponible en option)

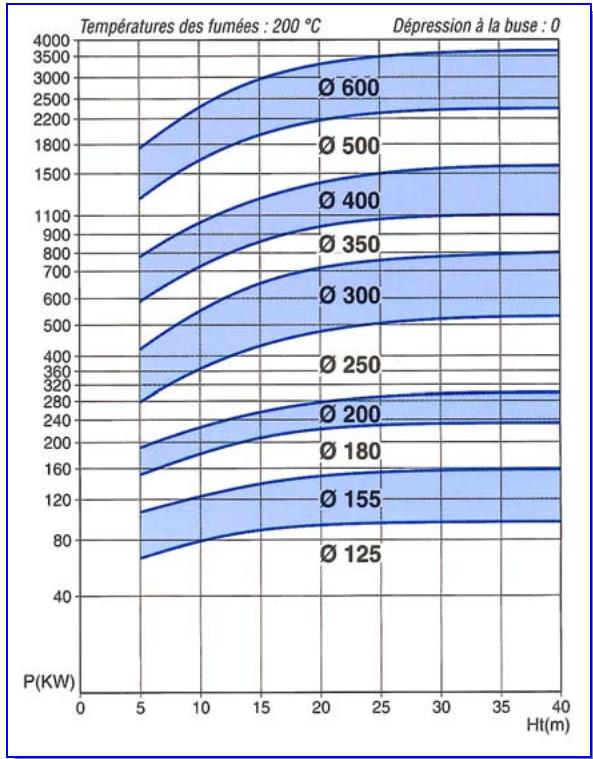

8. DETERMINATION DU DIAMETRE D'UN CONDUIT DE FUMEE

Abaque donné à titre indicatif

CHAUDIERE FIOL

Example d'application chaudière EXCELLIA FIOUL 27 C

Chaudière fioul de 27kW

l'abaque donne 0 125 mm qu'elle que soit la hauteur de la cheminée

Le calcul d'un conduit revient à déterminer sa hauteur et sa section de façon que :

• le tirage soit celui nécessaire à la chaudière
• la vitesse de sortie des gaz chauds soit suffisante afin qu'ils ne se refroidissent pas trop avant devoir du conduit

9. ENTRETIEN

Il est vivement conseilé à l'utiliser de sous-crire un contrat d'entretien annuel avec son installerateur ou une entreprise spécialisée. Ainsi, la chaudière et l'installation seront vérifiés et nettoyés, le brûleur sera régle correctement et l'ensemble donna sera toute satisfaction et fonctionnera de la manière la plus économique.

Opérations à effectuer :

• Faire ramonerive cheminee regulierement,au minimum une fois par an.

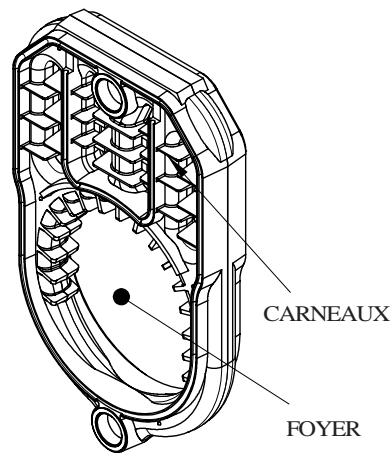

• Engager un écouvillon horizontallement et brosser les carneaux.
• Brosser l'intérieur du foyer et ré-cupérer les dépôts et poussières ou depuis la buse de fumée, conduit démontré.

-Nettoyer et vérifier le brûleur suivant les instructions de la notice technique jointe à l'appareil.
- Remetre les pieces en place. Bien vérifier l'étanchéité de la porte chaudière.

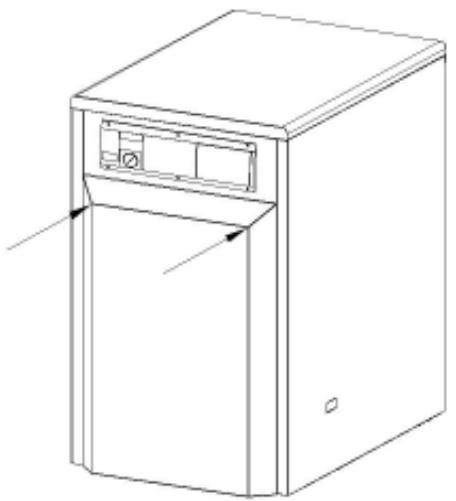

Pousser sur les coins de la façade pour acceder à la porte*fonte ainsi qu'au brûleur

\section*{Caracteristiques de combustion}

Après chaque nettoyaged brûleur, le réglaged de la combustion est à vérifier aux instruments de mesure et de contrôle.

Il faut s'assurer que:

• le débit du combustible n'est pas supérieur à celui qui a été indiqué
• la flamme ne l'èche pas les parois de la chambre de combustion
• la température des fumées est comprise entre 180^ et 220^
• la teneur en CO_2 est entre 11 à 13%
  -1'indice de fumées est inférieur à 1
• le brûleurs fonctionne d'une façon régulière sans pulsations et sans a-coups au démarrage.

Nettoyage de la cheminée

Faire ramoner votre cheminée régulièrement, minimum une fois par an.

Contrôler l'étanchéité du conduit de fumée.

Recommendations

Vérifier régulierement la pression d'eau de l'installation.

La valeur indiquée sur le manomètre ne doit pas être inférieure à 1 bar à froid.

En cas d'arrêt prolongé, débrancher le conduit des fumées et obturer l'orifice.

Placer dans le foyer 100g de carbonate de calcium, produit absorbant l'humidité.

Ballon émailé d'eau chaude sanitaire

Le ballon d'eau chaude est muni d'une trappe de visite qui rend le nettoyage aisé. Ce dernier doit se faire régulierement, rundout si l'eau est riche en calcaire.

Contrôler l'anode de magnésium au minimum une fois par an, en dévissant la bride de fixation, après avoir fermé le robinet d'arrêt du groupe de sécurité.

Remplacer l'anode lorsqu'on diamètre est inférieur à 10mm

ATTENTION!

Avant toute intervention, couper le courant à la chaudière à l'aide de l'interrupteur général.

-L'aquastat de sécurité est déclenché: vérifier le replissage en eau, le fonctionnement du circulateur, ainsi que le thermostat de réglage.

Levoyant rouge de sécurité brûleur est allumé: la panne provient du brûleur. Attendre quelques minutes et réarmer le relais de contrôle se trouvant à l'avant du brûleur. Si rien ne se produit,faire appel à votre installerateur ou une entreprise spécialisée.

Vidange

La vidange du gallon et de la chaudière est indispensable s'il y a risque de gel. Pour la chaudière, utiliser le robinet de vidange placé à sa partie inférieure.

Si vous étés souvent absent, faitesmettre de l'antigeldansl'installation.

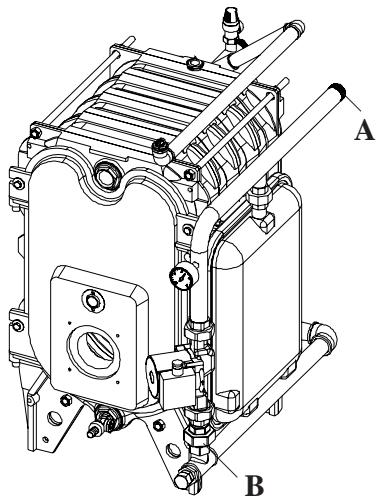

OPERATIONSA EFFECTUERPOURL'ACCESAUVASED'EXPANSION:

Apreš vidange completé de la chaudière :

• couper l'alimentation électrique de la chaudière
• déconnecter le circulator soit au tableau de commande, soit dans le bornier du circulator
• désserrer le raccord union A (non fourni, montage écrou côte installation) et le raccord union B
• sortir vers l'avant l'ensemble (circulateur, tuyauterie retard, vase d'expansion)
