SR 1450 P - Nettoyeur de sol NILFISK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Balayeuse autoportée
Caractéristiques techniques principales	Balayeuse compacte pour surfaces intérieures et extérieures
Alimentation électrique	Électrique, avec batterie rechargeable
Dimensions approximatives	Longueur : 1200 mm, Largeur : 800 mm, Hauteur : 1000 mm
Poids	Environ 200 kg
Compatibilités	Compatible avec divers accessoires Nilfisk
Type de batterie	Batterie au plomb-acide
Tension	24 V
Puissance	Puissance d'aspiration de 1000 W
Fonctions principales	Balayage, aspiration, filtration des poussières
Entretien et nettoyage	Filtre à poussière lavable, brosses remplaçables
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau Nilfisk
Sécurité	Équipée de dispositifs de sécurité pour l'utilisateur
Informations générales	Idéale pour les surfaces commerciales et industrielles

FOIRE AUX QUESTIONS - SR 1450 P NILFISK

Comment démarrer le NILFISK SR 1450 P ?

Pour démarrer le NILFISK SR 1450 P, branchez l'appareil sur une prise électrique, vérifiez que le réservoir d'eau est plein et appuyez sur le bouton de mise en marche.

Que faire si le NILFISK SR 1450 P ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise électrique fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment nettoyer le filtre du NILFISK SR 1450 P ?

Pour nettoyer le filtre, retirez-le de l'appareil, rincez-le à l'eau claire et laissez-le sécher complètement avant de le remettre en place.

Quelle est la capacité du réservoir d'eau du NILFISK SR 1450 P ?

Le réservoir d'eau du NILFISK SR 1450 P a une capacité de 50 litres.

Comment détartrer le NILFISK SR 1450 P ?

Pour détartrer l'appareil, utilisez un produit détartrant approprié en suivant les instructions du fabricant. Rincez soigneusement après le détartrage.

Que faire si l'appareil ne tire pas l'eau ?

Vérifiez si le réservoir d'eau est plein, si les tuyaux ne sont pas obstrués et si les filtres ne sont pas encrassés.

Quel type de produit de nettoyage peut être utilisé avec le NILFISK SR 1450 P ?

Utilisez des produits de nettoyage compatibles avec les nettoyeurs à vapeur et évitez les produits à base de solvants agressifs.

Comment ranger le NILFISK SR 1450 P après utilisation ?

Après utilisation, videz le réservoir d'eau, nettoyez les accessoires, débranchez l'appareil et rangez-le dans un endroit sec et à l'abri de l'humidité.

Quelle est la durée de garantie du NILFISK SR 1450 P ?

La durée de garantie du NILFISK SR 1450 P est généralement de 2 ans à partir de la date d'achat, sous réserve de conditions d'utilisation normales.

MODE D'EMPLOI SR 1450 P NILFISK

Modell/Modèle/Model/Model

: SWEEPER

Typ/Type/Type/Type

: SR 1450 P

Seriennummer/Numéro de série/Serial number/Seriennummer

：

Baujahr/Année de fabrication/Year of construction/Bauwjaar

：

F Je soussigné certifie que les modèles ci-dessus sont fabriqués conformément aux directives et normes suivantes.

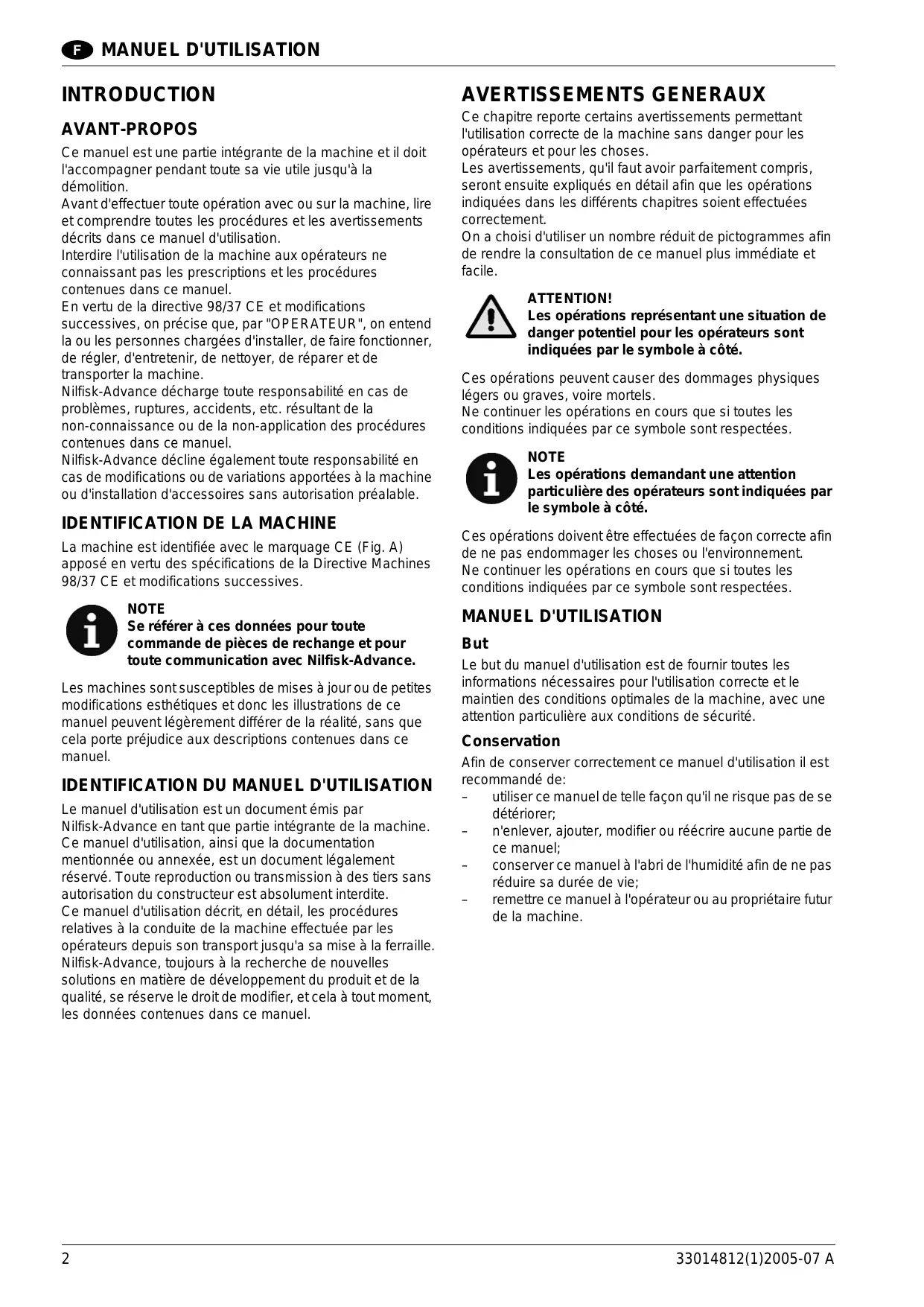

Ce manuel est une partie intégrante de la machine et il doit l'accompagner pendant toute sa vie utile jusqu'à la démolition.

Avant d'effectuer toute opération avec ou sur la machine, lore et comprendre toutes les procédures et les averissements décrits dans ce manuel d'utilisation.

Interdire l'utilisation de la machine aux opérateurs ne connaissant pas les prescriptions et les procédures containues dans ce manuel.

En vertu de la directive 98/37 CE et modifications successives, on précise que, par "OPERATEUR", on entend la ou les personnes chargées d'installer, de faire fonctionner, de régler, d'entretenir, de nettoyer, de réparer et de transporter la machine.

Nilfisk-Advance décharge toute responsabilité en cas de problèmes, ruptures, accidents, etc. résultat de la non-connaissance ou de la non-application des procédures containues dans ce manuel.

Nilfisk-Advance décline également toute responsabilité en cas de modifications ou de variations apportées à la machine ou d'installation d'accessoires sans autorisation préalable.

IDENTIFICATION DE LA MACHINE

La machine est identifiée avec le marquage CE (Fig. A) apposé en vertu des specifications de la Directive Machines 98/37 CE et modifications successives.

NOTE

Se référer à ces données pour toute commande de pieces de rechange et pour toute communication avec Nilfisk-Advance.

Les machines sont susceptibles de mises à jour ou de petites modifications esthétiques et donc les illustrations de ce manuel peuvent légèrement différer de la réalité, sans que cela porte préjudice aux descriptions continues dans ce manuel.

IDENTIFICATION DU MANUEL D'UTILISATION

Le manuel d'utilisation est un document émis par Nilfisk-Advance en tant que partie intégrante de la machine. Ce manuel d'utilisation, ainsi que la documentation mentionnée ou annexée, est un document légalement réservé. Toute reproduction ou transmission à des tiers sans autorisation du constructeur est absolument interdite. Ce manuel d'utilisation désrit, en détail, les procédures relatives à la conduite de la machine effectuee par les opérateurs depuis son transport jusqu'a sa mise à la ferraille. Nilfisk-Advance, toujours à la recherche de nouvelles solutions en matière de développement du produit et de la qualité, se réserve le droit de modifier, et cela à tout moment, les données containues dans ce manuel.

AVERTISSEMENTS GENERAUX

Ce chapitre reporte certains avertissements permettant l'utilisation correcte de la machine sans danger pour les opérateurs et pour les choses.

Les averissements, qu'il faut avoir parfaitement compris, seront ensuite expliqués en détail afin que les opérations indiquées dans les différents chapitres soient effectuees correctement.

On a besoin d'utiliser un nombre réduit de pictogrammes afin de prendre la consultation de ce manuel plus immédiate et facile.

ATTENTION!

Les opérations représentant une situation de danger potentiel pour les opérateurs sont indiquées par le symbole à côté.

Ces opérations peuvent cause des dommages physiques légers ou graves, voire mortels.

Ne continuer les opérations en cours que si toutes les conditions indiquées par ce symbole sont respectées.

NOTE

Les opérations demandant une attention particulière des opérateurs sont indiquées par le symbole à côté.

Ces opérations doivent être effectuées de façon correcte afin de ne pas endommager les choses ou l'environnement.
Ne continues les opérations en cours que si toutes les conditions indiquées par ce symbole sont respectées.

MANUEL D'UTILISATION

But

Le but du manuel d'utilisation est de fournir toutes les informations nécessaires pour l'utilisation correcte et le maintain des conditions optimes de la machine, avec une attention particulière aux conditions de sécurité.

Conservation

Afin de conserver correctement ce manuel d'utilisation il est recommandé de:

• utiliser ce manuel de telle façon qu'il ne risque pas de se déterminer;
• n'enlever, ajouter, modifier ou réécrite aucune partie de ce manuel;
  -保守er ce manuel à l'abri de l'humidité afin de ne pas réduire sa durée de vie;
• remettre ce manuel à l'opérateur ou au propriétaire futuro de la machine.

TERMINOLOGIE ET SIGNIFICATION

Zones dangereuses

Toute zone située à l'intérieur ou à proximé de la machine représentant un risque pour la sécurité ou la santé des personnes exposées.

Personne exposée

Toute personne se trouvant entière ou partiellement dans une zone dangereuse.

Opérateur

La ou les personnes chargées d'installer, de faire fonctionner, de régler, d'entrenir, de nettoyer et de transporter la machine.

RESPONSABILITE DE L'OPERATUR

• L'opérateur est responsable de l'entretien quotidien de la machine:

Il doit en prendre soin et la maintainir dans de bonnes conditions de travail;
- En cas d'opération d'entretien programmée, de dommage ou de rupture, l'opérateur doit informer le responsable ou le service technique;
- L'opérateur ne doit pas transporter de personnes, d'animaux ou d'objets dans la machine;
L'opérateur doit respecter les normes de sécurité en matière de circulation pour les déplacements;
- La machine ne doit pas etre utiliser pour des matieres aux toxiques-nocifs. En cas de besoin, s'adresser préalablement au constructeur.

ATTENTION!

En cas de mauvais fonctionnement de la machine vérifier les procédures reportées dans les différents chapitres.

PRECAUTIONS POUR LA SECURITE DES OPERATeurs

L'utilisation de la balayeuse est interdite au personnel non autorisé et non entraîné à la conduite de la machine. Pour l'entrainmente à la conduite de la machine, voici les qualités requises:
- L'opérateur doit être major et doit être en possession du permis de conduire nécessaire pour conduire la balayeuse indépendamment du type d'utilisation. Il doit être en conditions psychologiques et physiques normales. Il est interfit de conduire cette machine sous l'effet de substances pouvant ALTERER les réflexes nerveux du conducteur (alcool, psycholeptiques, drogues, etc.).
Il est dangereux d'utiliser la balyeuse sans avoir eté formé et/ou autorisé.
- Ne pas utiliser la balayeuse dans des zones inflammables ou à risque d'explosion.
- Avant de descendre de la balayeuse, arrêté les brosses, tirer le frein de stationnement, arrêté le moteur et-retirer la clé de contact.

Se déplacer lentement sur les pentes, les terrains accidentés ou glissants.
- Faire attention lorsqu'on change de direction ou de sens de marche.
Actionner la balayeuse avec soin lorsqu'on soulève le conteneur déchets pour la manoeuvre de vidange.
- Les balayeuses commandées sans système d'éclairage (feux) sont limitées à l"utilisation dans des conditions d'éclairage optimal (naturel ou artificiel).
- Bloquer le conteneur déchets à l'aide de deux supports de sécurité pour toute opération d'entretien avec le conteneur déchets soulevé.
- Pendant les opérations d'entretien, ne pas s'approcher des parties en mouvement.
- Eviter de porter des vêtements larges ou déboutonnés.
Pour soulever la machine, utiliser des appareils de levage en mesure de supporter le poids global.
- Protégier les yeux et les cheveux lorsqu'on effectue des opérations de nettoyage à l'aide d'un pistolet à air comprime ou à eau.
- Déconnecter les cables de la batterie avant de travailler après du système électrique.
- Eviter de toucher l'acid de la batterie, les pieces ayant une température élevée, et attendre que le moteur refroidisse.
- Les opérations d'entretien sur le moteur doivent être effectuées à moteur froid.
- Ne pas fumer lorsqu'on verse le combustible.
Eloigner toute flamme ou étincelle de la machine.
Pour circuler sur des routes publiques, la machine doit être munie de permis de circulation et de plaque d'immatriculation.
- La machine doit être utilisée en tant que balayeuse. Ne pas l'utiliser pour des fonctions différentes de celles pour lesquelles elle a été consue.

ATTENTION!

Avec moteur en fonction:

• Ne pas-retirer la jauge de niveau d'huile.
• Ne pas déposer le bouchon du radiateur.
• Ne pas déposer le bouchon de vidange du liquide de refroidissement.
• Ne pas rester longtemps dans un lieu fermé.
• Prévoir une ventilation adequate ou consulter les responsables.

SIGNAUX D'ATTENTION

Sur la machine il y a des adhésifs d'ATTENTION.

Il est obligatoire de dire les adhésifs avant d'utiliser la machine.

En cas d'adhesifs non indélébiles, les replacer avec dessemblables lorsque la lecture devient difficile (Fig. B).

1. PROTECTION DES MAINS OBLIGATOIRE (GANTS)
2. PROTECTION DES YEUX OBLIGATOIRE (LUNETTES)
3. PROTECTION DES VOIES RESPIRATOIRES OBLIGATOIRE (MASQUE)
4. ATTENTION (SITUATION DE DANGER GENERAL POUR LA SECURITE DE LA PERSONNE / MOTEUR)
5. ATTENTION (SITUATION DE DANGER ELECTRIQUE POUR LA SECURITE DE LA PERSONNE / MOTEUR)
6. ATTENTION (SITUATION DE DANGER DERIVANT D'UNE SOURCE DE CHALEUR POUR LA SECURITE DE LA PERSONNE / MOTEUR)
7. INTERDICTION ABSOLUE D'EFECTUER L'OPERATION INDIQUEES DANS LA LEGENDE
8. INTERDICTION ABSOLUE D'EFFECTUER LES OPERATIONS D'ENTRETIEN AVEC PARTIES EN MOUVEMENT
9. INTERDICTION ABSOLUE D'ENLEVER OU ALTERER LES DISPOSITIFS DE SECURITE

Informer du contenu de ce chapitre tout le personnel charge du transport ou de la manutention de la machine.

NOTE

Par conséquent, il est indispensable d'imprimer une copie de ce chapitre pour chacun des opérateurs.

ATTENTION!

Pour des raisons de sécurité, bloquer toutes les pieces mobiles avant le transport.

Pour le levage et le transport de la balayeuse, employer EXCLUSIVEVEMENT un chariot élévateur à fourche ou un pont roulant de capacité de charge ajustée et des chaînes munies de crochets adaptés au levage.

L'emploi de tout autre système ANNULE LA GARANTIE D'ASSURANCE en ce qui concerne les évventuels dommages.

Utiliser les crochets spécifiques (1, Fig. D).

Soulever seulement avec le conteur déchets vide.

Pour effectuer correctement toutes les opérations de déchargement et de manutention de la machine, la présence de deux opérateurs équipés de casque, de gants et de chaussures de sécurité est nécessaire.

Ces opérateurs doivent faire particulièrement attention à toutes les phases de transport et rester à une distance suffisante de la machine lorsque leur présence à proximité n'est pas nécessaire.

ATTENTION!

Interdire à toute personne de s'approcher de la machine afin d'éviter tout contact avec des pieces ou des objets projétés en cas de chute accidentelle.

ATTENTION!

Pendant la phase de déchéignment, faire toujours attention aux vehicules et aux personnes en transit.

Toute la zone concernée par la manutention de la machine y compris l'aire de stationnement du moyen de transport et la zone d'installation de la machine doit être identifiée et contrôle préalablement afin de relever la présence eventuelle de zones dangereuses.

NOTE

Contrôler qu'il n'y a pas de trop gros trouss dans le sol, éviter les vitesses excessives du moyen de transport, éviter les balancements excessifs de la machine lorsqu'elle est accrochée.

ATTENTION!

Il est interdit de monter sur la machine, de s'arrête ou de transiter sous cette dernière.

Soulever la machine ou les caisses à une hauteur strictement nécessaire à sa manutention.

EMBALLAGES

Les emballages doivent être éliminés par l'opérateur conformément aux règes en vigueur.

INSTALLATION

La machine est livrée complètement montée et en parfait état de marche, par conséquent aucune opération d'installation n'est nécessaire.

CONTROLES GENERAUX

S'assurer que la machine a ete controllee avant la livraison (verifier dans le certificat de garantie).
- Contrôler que la machine n'a subi aucun dommage pendant le transport et effectuer les opérations préliminaires pour la mise en marche selon les indications du manuel d'utilisation.
- Contrôler le niveau de l'huile hydraulique dans le réservoir spécifique.
- Contrôler le niveau de l'huile des freins.
- Contrôler le niveau de l'huile moteur.
- Contrôler le niveau du liquide dans le radiateur.
Ravitailler.
- Mettre la machine en marche.
Suivre les indications pour l'entretien.

CHARACTERISTIQUES TECHNIQUES

UTILISATION PREVUE

La balayeuse SR 1450 P a ete concue pour effectuer un cycle complet de nettoyage industriel et urbain: balayage, ramassage et decharge materiel ramasse.

NOTE

Toute utilisation différente de cette indiquée est considérée non prévue et elle peut endommager la machine et les opérateurs.

Le balayage est effectué à l'aide d'une ou de plusieurs brosses latérales qui convoient les déchets au centre de la machine et d'unerosse centrale cylindrique qui amène les déchets qui ont été conveyés à l'intérieur du contueur déchets. Les poussières sont aspirées et contrôlees par un ventilateur. L'air delivré dans l'atmosphère environnante est filtré au moyen d'un filtré. Les déchets accumulés dans le contueur déchets peuvent être déchargés au sol ou bien à l'intérieur des poubelles à une hauteur maximale de 1.420 mm.

DISPOSITION DE LA MACHINE

(Voir Fig. E)

1. Ventilateur
2. Brosse latérale
3. Réservoir huile système hydraulique
4. Volant
5. Réservoir carburant
6. Moteur hydraulique traction
7. Roue arrête
8. Chássis
9. Moteur
10. Pompe hydraulique traction
11. Moteur hydraulique Brosse centrale
12. Brosse centrale
13. Pompe hydraulique composants auxiliaires
14. Filtre aspiration poussières
15. Conteneur déchets
16. Roues avant
17. Moteur hydraulique Brosse latérale
18. Batterie
19. Moteur électric ventilateur
20. Crochet de remorquage

DESCRIPTION DE LA MACHINE

Description de la machine standard (Voir Fig. F)

1. Siege
2. Volant
3. Chàssis
4. Pare-chocs
5. Coffre contenteur déchets
6. Conteneur déchets
7. Portillon latorial droit
8. Brosse centrale
9. Capot moteur
10. Brosse latérale
11. Tableau de bord
12. Leviers de commande

Description de la machine avec toit de protection (Voir Fig. G)

1. Siège
2. Volant
3. Chássis
4. Pare-chocs
5. Coffre conteneur déchets
6. Conteneur déchets
7. Portillon lateral droit
8. Brosse centrale
9. Capot moteur
10. Brosse latérale
11. Tableau de bord
12. Leviers de commande
13. Toit de protection

Chàssis

Chássis porteur à structure rigide et rectangularie, combiné, réalisé avec des toles d'acier electrosoudées.

Les éléments mécaniques de la machine sont dimensionnés sur la base d'un facteur 1,4÷ 1,5 pour résister aux contraintes dynamiques engendrées par l'utilisation de la machine (chassis porteur, moyeuux, axes, systèmes de support et de soulevvement du conteneur déchets, etc.).

Conteur déchets

Le contueur déchets estitué dans la partie avant de la machine et il est raccordé au chassin à l'aide d'une charnière.

Un cylindre hydraulique permet le soulèvement et le bascurement du conteneur déchets pour la vidange des déchets en hauteur. Le volet situé dans la partie inférieure, fixé par une charnière et actionné par un cylindre hydraulique, ferme le conteneur déchets pendant l'opération de décharge des déchets. Un ventilateur installé dans la partie avant et commandé par un moteur hydrauliqueCreates une dépression à l'intérieur du conteneur déchets et dans le compartment de la Brosse centrale. Un filtré à poche en polyester et raccordé à un secoueur électrique est installé à l'intérieur.

La Brosse latérale est fixée sur le côte avant droit; un moteur hydraulique en actionne la rotation tandis qu'un cylindre hydraulique en commande la descente et la montée.

Il est même possible d'installer une Brosse latérale gauche et une troisième Brosse pour le nettoyage des angles.

Brosse centrale

Elle est formée par un rouleau-brosse dont la rotation est commandée par un moteur hydraulique et la montée et la descente sont effectuées par un cylindre hydraulique. Le réglage est effectué automatiquement par le système de mise à niveau automatique.

Moteur

Le moteur Lombardini LGW 627 actionne les pompes du système hydraulique.

Roues avant

Pneumatiques
Super elastiques
- Elles sont indépendantes, fixées au châssis à l'aide d'un moyeu dans lequel le tambour pour les freins est incorpore. Les freins de service sont hydrauliques. Le frein de stationnement est mécanique.

Roue arrête

Pneumatique
Super elastique
La roue arrête est motrice et directrice. La direction est commande par un cylindre hydraulique raccordé à la direction assistée. Une pompe hydrostatique à débit variable avec commande servoassistée alimentente un moteur hydraulique de traction pour la marche avant et arrêté.

Tableau de bord

Installé sur la partie supérieure du chassin, sous le volant, le tableau de bord loge les témoins lumineux et les instruments de la machine.

Système hydraulique

Dans le premier circuit une pompe à débit variable alimentée le moteur hydraulique de traction (roue arrière). Dans le deuxième circuit une pompe à engrenages alimentée un distributeur à leviers à double effet. Ce dernier commande les cylindres de soulevvement et les moteurs des brosses.

Tous les circuits sont protégés par des filtres en aspiration et des soupapes de sécurité.

Système électrique

Système électrique 12V alimenté par l'alternateur actionné par le moteur. Les circuits sont protégés par des fusibles à lamelles situés dans la relative boîte porte-fusibles.

Stabilité

La stabilité de la machine est en fonction des conditions d'utilisation.

Dans les limites des conditions d'utilisation établies dans le manuel, la machine est stable.

A cet égard, des essais ont été effectuels sur un prototype égal au modele de série, dans les même conditions, et sansmettre en évidence de problèmes de stabilité.

Sur sol plat et chaussée en bon état:

vitesse maximum en déplacement: 13 km/h
vitesse de travail: de 1 à 8 km/h
rayon de courbure (vitesse maximum de 12km / h ): 3 m
rayon de courbure (vitesse maximum de 5km / h ): 0 m

Sur sol incliné et chaussée en bon état avec pente maximum longitudinal de 20% :

rayon de courbure (vitesse maximum de 5 km/h): 3 m rayon de courbure (vitesse maximum de 1 km/h): 0 m

Pente maximum transversale en déplacement: 15% .

Pente maximum transversale à 5 km/h: 20%.

Les essais ont ete effectués avec le conteneur dechets vide et en position abaissee.

Pour des conditions d'utilisation différentes, le conducteur doit être à même d'évaluer les limites d'utilisation, toujours en respectant les limites indiquées dans le manuel.

Informations sur les brosses

Brosses laterales (10, Fig. F)

Brosse latérale en polypropylène
Brosse latérale en polypropylène et acier
Brosse latérale en acier
Brosse latérale en nylon

Brosses centrales (8, Fig. F)

Brosse centrale en fibre naturelle et polypropylène
Brosse centrale en polypropylene
Brosse centrale en polypropylene et acier
Brosse centrale en nylon

Sur demande, on peut fournir des brosses avec monture en moplen ou poils différents.

SYSTEMES DE SECURITE

La machine est pourvue d'un capteur installé au siège de l'opérateur. Ce capteur arrête le fonctionnement de la machine dés que l'opérateur se lève du siège.

DONNEES TECHNIQUES PRINCIPALES

Données générales	Valeurs
Poids en ordre de marche (sans opérateur)	690 Kg
Longueur	1.880 mm
Largeur	1.170 mm
Hauteur	1.470/2.230 mm
Vitesse	0/13 km/h
Pente maximum surmontable	16%
Etendue de nettoyage (brosse centrale seulement)	800 mm
Etendue de nettoyage avec une brosse latérale	1.150 mm
Etendue de nettoyage avec deux brosses latérales	1.450 mm
Diamètre brosse latérale	550 mm
Longueur brosse centrale	800 mm
Capacité conteneur déchets	115 litres
Charge maximum conteneur déchets	120 Kg
Hauteur de décharge	0/1.420 mm
Système filtrant	5 m²
Moteur à essence	Lombardini LGW 627
Pneus	3.008
Roues super élastiques	3.008
Réserveir carburant	10 litres
Réserveir système hydraulique	32 litres
Capacité carter d'huile moteur	1,6 litres
Transmission	Hydrostatique
Direction	Mécanique
Frein de service	Hydraulique
Frein de stationnement	Mécanique
Système de balayage	Mise à niveau automatique
Commandes	Hydrauliques

Mateur à essence	Valeurs
Marque	Lombardini
Type	LGW 627
Nombre de cylindres	2
Cylindrée	611 cm3
Alésage	72 mm
Course	75 mm
Régime maximum	2.800 tr/min
Régime maximum (en travail)	2.600 tr/min
Puisance maximum	12 kW
Régime minimum	1.200 tr/min
Batterie	12V 40 Ah

VALEURS ENVIRONNEMENTALES

Travail

Il faut utiliser la machine seulement à l'intérieur d'un milieu ajustat.

Le milieu doit être bien illuminé, sans danger d'explosion et il doit être protégé des intempéries.

La machine travaille correctement dans les valeurs environnementales suivantes:

Température: +10^ ÷ +40^ .

Humidite: 30% ÷ 95% non-condensée.

Stockage

Lorsque la machine n'est pas utilisé, elle doit être stockée dans un milieu fermé et protégé des intempérières.

Temperature: +1^ ÷ +50^ .

Humidité: maximum 95% non-condensée.

NIVEAU DE BRUIT

Les mesurages ont ete effectués sur le lieu de travail et autour de la machine à la distance de 1 m et à une hauteur de 1,6 m pendant les conditions d'emploi usuelles.

En conditions d'emploi conformes aux indications d'utilisation correcte, les vibrations ne provoquent pas de situations de danger.

Le niveau de vibrations de la machine est inférieur à 2,5m / s^2

UTILISATION

ATTENTION! L'utilisation de la balayeuse doit être effectue SEULEMENT par un personnel connaissant le fonctionnement de toutes les commandes de la machine.

NOTE
Avant de démarrer la machine, il est nécessaire de vérifier le fonctionnement correct du capteur de sécurité du siècle: si l'opérateur n'est pas assist, la machine doit s'arrête immidiatement.

COMMANDES ET INSTRUMENTS

(Voir Fig. H)

1. Levier rotation brosses centrale et laterale
2. Levier soulevement conteneur déchets
3. Levier fermetre volet
4. Levier accelérateur
5. Levier frein de stationnement
6. Interrupteur demarrage
7. Interrupteur combiné deux de direction
8. Interrupteur warning
9. Interrupteur ventilateur-secoueur
10. Témoin lumineux ventilateur-indicateurs de direction
11. Pédale de frein
12. Pédale d'avancement
13. Compteur hora
14. Boite porte-fusibles
15. Témoin lumineux combustible
16. Interrupteur averitisseur acoustique
17. Interrupteur feuix
18. Volant
19. Témoin lumineux huile - batterie
20. Avertisseur surchauffe conteneur déchets (optionnel)
21. Dispositif de démarrage à froid

Commandes par leviers

Les leviers de commande sont utilisées pour les fonctions suivantes:

• Ouverture volet;
• Descente Brosse latérale;
  Montée conteneur déchets;
  Fermetre volet;
• Descente brosse centrale;
  Montée brosse latérale;
  Montée Brosse centrale;
• Descente conteneur déchets.

INSTRUCTIONS POUR L'UTILISATION

Demarrage

NOTE

Les machines ayant le marquage CE sont munies de dispositifs de sécurité intervenant en cas d'abandon du siège de conduite. Par conséquent, la machine ne démarre pas si l'opérateur n'est pas assis sur son siège.

• Avant le démarrage, s'assurer que le frein de stationnement (5, Fig. H) est activé.
• Insérer la clé de contact dans le commutateur.
• Accélérateur (4, Fig. H) au minimum.
  Actionner le dispositif de demarrage a froid (21, Fig. H).
  Tournier la clé de contact jusqu'au premier déclic dans le sens des aiguilles d'une montre.

Les témoins lumineux de contrôle de charge et de pression huié doivent être allumés.

Tournier la clé de contact dans le sens des aiguilles d'une montre jusqu'au "Démarrage moteur";ès que le moteur est démarré,relâcher la clé de contact qui se replacera en position du premier déclic.
- Relâcher le dispositif de démarrage à froid dés que le moteur est démarré.

NOTE

Avant d'effectuer une nouvelle tentative de démarriage, reporter la clé de contact en position "0".

Immediatement après le démarrage s'assurer que les témoins lumineux de contrôle charge batterie et de pression huile sont éteints.

Arrêt

• Tourner la clé de contact dans le sens inverse aux aiguilles d'une montre en position "0", puis l'enlever. Tirer le frein de stationnement.

UTILISATION DE LA MACHINE

Ramassage des déchets

Positionner le levier accelérateur en position de vitesse maximum.
- Appuyer sur l'interrupteur pour actionner le ventilateur d'aspiration.
- Ouverture volet: Appuyer sur le levier du distributeur.
S'assurer que le rideau du volet est complètement ouvert.
Pour actionner et abaisser les brosses centrale et laterale, appuyer sur le levier du distributeur.
Tirer le levier pour utiliser seulement la Brosse centrale.

Vider le contueur déchets de la façon suivante, lorsque l'on estime que cela est nécessaire:

• Soulever les brosses centrale et laterale.
• Arrête le ventilateur en appuyant sur le bouton-poussoir.
• Fermer le volet.
  S'approcher de la zone de vidange.
• Soulever le conteneur déchets à une hauteur ideale pour la vidange.
  Ouvrir le volet.
• Abaisser le conteneur déchets.

• Fermer le volet.
  Actionner le secoueur pendant environ 20 secondes.

• Arrête les brosses en reportant le levier central dans la position centrale.

• Tirer le levier pour soulever les brosses centrale et laterale.
  Tirer le levier pour fermer le volet.

• Appuyer sur l'interrupteur pour arrêté le ventilateur.
• Pousser le levier pour soulever le conteneur déchets à la hauteur voulue pour la vidange.

ATTENTION!

Lorsque le conteneur déchets est soulevé, déplacer la machine très lentement. Vitesse maximum 1 km/h.

Eviter de décharger avec la machine en pente.

Ouvrir le volet en appuyant sur le levier pour vider le conteneur déchets..

ATTENTION!

Pendant l'opération de vidange, s'assurer qu'il n'y a personne dans le rayon d'action de la machine.

• Tirer le levier du distributeur pour abaiser le conteneur déchets.
  Tirer le levier pour fermer le volet.
• Àprous la vidange et avec le conteneur déchets abaisse, actionner le secoueur en appuyant sur le bouton-poussoir pendant environ 20 secondes.

ATTENTION!

Ne pas actionner le secoueur lorsque le conteneur déchets est soulevé.

ARRET DE LA MACHINE

A la fin du travail, il convient d'arrêtier la balayeuse dans la zone spécifique avec:

• Les brosses soulevées;
  Le conteneur déchets abaisse;
  Le levier de frein de stationnement tire;
• Les feuze teteints (si allumés);
  Le moteur arrêté;
  La clé de contact enlevée.

ATTENTION!

Ne pas laisser le conteneur déchets soulevé sans les supports de sécurité (1, Fig. I).

PROBLEMES ET REMDEs

Le tableau suivant liste les problèmes les plus fréquents rencontres lors de l'utilisation de la machine, les causes probables et les.Remèdes possibles à adopter pour les résoudre.

ATTENTION!

Dans la mise en œuvre du remède, suivre toujours les indications containues dans le manuel.

NOTE

Nilfisk-Advance est à disposition pour aider à résoudre les problèmes si les indications suivantes ne sont pas suffisantes.

PROBLEM	CAUSE	REMEDE
Matériaux lourds non recueillis ou traces de saleté laissées pendant le travail	Vitesse d'avancement excessive	Réduire la vitesse d'avancement
	Trace trop légère	Régler la trace
	Brosse usée	Remplacer les brosses
	Brosse avec-poils pliers ou avec de fils de fer, cordes enroulés etc.	Enlever tout matériel enroulé
Excès de poussière laissé au sol ou sortant des volets	Le ventilateur ne fonctionne pas	Actionner le ventilateur
	Filtres obstrués	Nettoyer les filtres
Jet de matériel en avant	Joint du volet cassé	Remplacer
Le moteur ne démarre pas		Voir diagnostic inconvenients du manuel moteur
La machine développpe peu de puissance	Alimentation de l'huile de la pompe insuffisante	Contrôle du serrage de la vis by-passContrôle de la pression de la pompe (6-8 bar)Révision du moteur
	Moteurs usés	Révision de la pompe
La machine ne rouge pas	By-pass ouvert	Contrôle du serrage de la vis by-pass
	Commande à pédale défectueuse	Contrôle de la pression / Remplacement de la pédale
	Manque de puissance à la pompe ou aux moteurs	Révision du moteurRévision de la pompe
La machine ne freine pas	Manque de huile des freins	Remplir le réservoir à huile
	Pompe freins en panne	Révision de la pompe
	Présence d'air dans le système	Vidanger le système
	Cylinders mâchoires en panne	Remplacer les cylindres
	Garnitures des freins usées ou graisseuses	Remplacer les garnitures des freins
Le conteneur déchets ne monte / descend pas	Distributeur bloqué	Contrôr le distributeur
	Cylindre bloqué	Contrôr le cylindre
Perte de débris du conteneur déchets	Joints du cylindre usés	Remplacer les joints
Le secoueur ne fonctionne pas	Joint du conteneur déchets cassé	Remplacer
	Bouton-poussoir cassé	Remplacer
	Fusible grillé	Remplacer
	L'absorption excessive du moteur cause:- - charbons usés - paliers sales ou usés - induit ou bobinage brûlé	RemplacerRemplacerRemplacer
Le fusible du secoueur grille	Absorption excessive du moteur	(voir ci-dessus)
	Fusible défectueux	Remplacer
	Câbles en court-circuit	Contrôr le système
Ventilateur bruyant	Moteur électrique en panne	Réviser le moteur
Le ventilateur ne tourne pas	Manque de tension au moteur	Contrôr le système électrique
	Moteur en panne	Réviser le moteur
Le volet ne s'ouvre pas	Manque de pression au cylindre	Contrôr le cylindre
	Système à leviers bloqué	Contrôr le système à leviers
PROBLEME	CAUSE	REMEDE
Joint du volet soulevé par la brosse	Joint du volet trop long	Raccourcir / Remplacer
Aspiration insuffisante	Moteur en panne	Révision du moteur
	Filtre à poche obstrué ou cassé	Nettoyer / Remplacer le filtré
Les brosses ne tournent pas	Manque de pression aux moteurs	Contrôler la pression de la pompe à engrenages (remplacer la pompe à engrenages)
	Distributeur bloqué	Contrôler / Remplacer le moteur
		Contrôler le distributeur
Usure excessive des brosses	Trace trop lourde	Utiliser la largeur minimum de la trace
	Surface à nettoyer très abrasive
Bruit excessif ou altriéré des brosses	Matériel enroulée autour de la brosse	Déposer
La brosse centrale ne tourne pas	Manque de pression au moteur hydraulique	Contrôler la pression de la pompe (remplacer la pompe)
	Distributeur bloqué	Débloquer le distributeur
	Moteur hydraulique en panne	Remplacer le moteur
La brosse centrale ne descend / monte pas	Système à leviers bloqué	Contrôler le système à leviers
	Manque de pression au cylindre	Contrôler la pression à la pompe (remplacer la pompe)
	Joint du cylindre usé	Remplacer le joint
	Distributeur bloqué	Débloquer le distributeur
La brosse latérale ne tourne pas	Manque de pression au moteur hydraulique	Contrôler / Remplacer le moteur
	Distributeur bloqué	Contrôler le distributeur
La brosse latérale ne descend / monte pas	Distributeur bloqué	Débloquer le distributeur
	Joints du cylindre usés	Remplacer les joints
	Actionneur défectueux	Contrôler le micro-interrupteur de l'actionneur / remplacer l'actionneur
Feux de direction défectueux	Fusible grillé	Remplacer le fusible
	Ampoules grillées	Remplacer les ampoules
	Dispositif clignotant brûlé	Remplacer le dispositif clignotant
	Interrupteur fais auvert	Remplacer l'interruptions
	Interrupteur warning ouvert	Remplacer l'interruptions
Feux de stop éteints	Fusible grillé	Remplacer le fusible
	Ampoules grillées	Remplacer les ampoules
	Interrupteur fais de stop ouvert	Remplacer l'interruptions
Feux de position défectueux	Fusibles grillés	Remplacer le fusible
	Ampoules grillées	Remplacer les ampoules
	Interrupteur fais auvert	Remplacer l'interruptions
Feux de croissement éteints	Fusibles grillés	Remplacer le fusible
	Ampoules grillées	Remplacer les ampoules
	Interrupteur fais auvert	Remplacer l'interruptions
Avertisseur acoustique muet	Interrupteur avertisseur acoustique ouvert	Remplacer l'interruptions
	Fusible grillé	Remplacer le fusible
	Cornet plein d'eau	Réviser le cornet
	Cornet cassé	Remplacer le cornet
La batterie ne maintain pas la charge prévue	Manque de liquide dans la batterie	Remplir jusqu'à niveau
	Elément de la batterie en court-circuit	Remplacer la batterie
	Moteurs électriques surcharges	Contrôler l'absorption de chaque moteur
	Bones de connexion des batteries lâches	Contrôler et serrer
La batterie s'épuise rapidement	Temps de chargement insuffistant	Régler le temps de chargement
	Eléments de la batterie épuisés	Remplacer la batterie

NETTOYAGE ET ENTRETIEN

Le nettoyage de la machine peut être effectué par du personnel sans compétences techniques. Ce personnel doit être instruct sur les commandes principales pour l'exclusion des sources d'énergie et il doit connaître les caractéristiques principales de la balayeuse pour éviter les situations de danger.

L'entretien de la balayeuse doit être effectué par du personnel spécialisé, qui doit connaître à fond la machine ou ses pièces. Les entretiens peuvent être de type mécanique, électrique et électronique.

ATTENTION!

Toute opération de nettoyage et d'entretien doit être effectue avec la machine arrêtée. Attendre que les mécanismes soient arrêtés et soient froids.

ATTENTION!

Il faut protégger les yeux et les cheveux lorsqu'on effectue des opérations de nettoyage en utilisant des pistolets à air comprimé.

Si la machine travaille dans des milieux toxiques, il fautmettrelemasque specifique etutiliserlesprotectionsadequatespendant I'opérationd'entretiendu filtredesoussières.

NETTOYAGE

Nettoyage général de la machine

Nettoyer les revêtements de la machine, les panneaux et les commandes en utilisant des draps moelleux et secs ou légèrement imbibés de détergent léger.

NOTE

Ne pas utiliser de solvants comme alcohol, essence ou acétate d'éthyle, car les surfaces pouraient s'endommager.

Eliminer les traces de poussière et d'autre saleté sur les tableaux de contrôle de la machine (afficheurs digitaux, témoins lumineux, interrupteurs).

NOTE

Préter attention aux composants électriques.

Si les composants électriques doivent être nettoyés, cette opération doit être effectuee par des manutentionnaires spécialisés qui devront utiliser des produits non corrosifs spécifiques pour les circuits électriques.

ENTRETIEN PERIODIQUE

ATTENTION!

Toute opération d'entretien doit être effectuee avec la machine arrêtée.

Attendre que les mécanismes soient arrêtés et soient froids.

Pour l'entretien du moteur, se référer aux indications décrites dans le manuel d'entretien du moteur installé sur la balayeuse. Ce manuel est livré dans son étui.

Les opérations d'entretien périodique conseillé sont résumées dans le tableau suivant.

TABLEEAUD'ENTRETIEN

Entretien	Toutes les 10 heures	Après les 50 heures	Toutes les 150 heures	Toutes les 300 heures	Toutes les 500 heures	Toutes les 1.000 heures	Toutes les 2.000 heures
Contrôle du niveau huile moteur
Contrôle du niveau huile hydraulique
Nettoyage du filtré à air à sec
Nettoyage du radiateur eau
Nettoyage du filtré à poche
Contrôle des couroies trapézoidales
Contrôle du circuit de refroidissement
Contrôle du niveau liquide freins
Contrôle de la batterie
Contrôle du filtré à eau système d'arrosage
Nettoyage du giclér pour l'eau du filtré à combustible
Nettoyage du radiateur
Nettoyage du filtré pompé combustible
Remplacement de l'huile moteur
Remplacement de la cartouche filtré à huile
Remplacement du filtré à huile hydraulique pompé à engranages
Remplacement du filtré à huile hydraulique pompé hydrostatique
Contrôle des couroies trapézoidales
Remplacement de la cartouche filtré à huile
Remplacement de la cartouche filtré à combustible
Remplacement du filtré à huile hydraulique pompé hydrostatique
Serrage vis et raccords combustible
Contrôle des bougies
Remplacement du filtré à air moteur
Nettoyage du réservoir à combustible
Remplacement de la courroie alternateur
Remplacement de l'huile hydraulique
Remplacement des balais démarreur
Contrôle des pressions moteurs hydrauliques et pompes
Contrôle de l'usure joints d'étanchéité
Contrôle du système de freinage
Contrôle du jeu organes en mouvement

CONTROLES PERIODIQUES

Batterie

ATTENTION! Metre gants et lunettes de protection.

Contrôler le niveau de l'électrolyte.

Contrôr l'oxydation des pôles des batteries.

Nettoyer la batterie en passant une éponge humide sur la surface entière.

Pression pneus

Pression conséillée: 7 bar

Niveau de l'huile

Huile freins: DOT4

Huile hydraulique: AGIP Arnica 46

Huile moteur: AGIP Sigma

(HD séries 3 MIL - L 2104-C - API - CD)

Niveau du liquide de refroidissement

Mélange: 50% antigel AGIP et 50% eau

Réglage de la fermetre du volet

• Desserrer le contre-écrou (1, Fig. J).
• Régler l'arrêt en contrôleant que le rideau du volet se ferme de façon hermétique.
• Régler la pression du ressort (2, Fig. J) du volet au moyen de l'écrou de fixation.

Réglage du frein de stationnement

• Desserrer ou tirer l'écrou (1, Fig. K) en bloquant la partie terminale du cable.
• Régler la tension du cable en faisant attention que le frein ne soit pas bloqué.

Remplacement du filtré à air

• Dévisser la vis de fixation (1, Fig. L) et déposer le couvercle.
• Dévisser la vis de blocage (1, Fig. M) du contrôle (2).
  Déposer, nettoyer ou remplancer le filtré.
• Reposer le couvercle et serrer la vis.

Remplacement du filtré à huile hydraulique pompé à engranages

Déposer le couvercle du réservoir (1, Fig. N).
Vider le réservoir à l'aide d'une pompe.
- Dévisser les filtres (1, Fig. O) de leur logement à l'intérieur du réservoir.
- Visser les nouveaux filtres à l'aide d'une clé adequate et reposer le couvercle du réservoir.
- Visser le bouchon de vidange.
- Contrôler le niveau de l'huile et évientuèlement en rajouter.

ATTENTION! Ne pas disperser dans l'environnement les filtres et l'huile usée.

Remplacement du filtré à huile hydraulique de la pompe à débit variable

Dévisser le filtré (1, Fig. P), leMETRE dans un conteneur pour les déchets spéciaux et le remplacer par un filtré original.

ATTENTION! Ne pas disperser dans l'environnement les filtres et l'huile usée.

ATTENTION! Toute opération d'entretien doit être effectuee avec la machine arrêtée. Attendre que les mecanismes soient arrêtés et soient froids.

Pour l'entretien du moteur, se référer aux indications décrites dans le manuel d'entretien du moteur installé sur la balayeuse. Ce manuel est livré dans son étui.

Remplacement des joints latéraux gauches

• Déposer les vis de fixation (1, Fig. Q) et les arrêts joint (2).
• Reposer le nouveau joint avec les arrêts joint de façon que le joint touche le sol.
• Serrer les vis de fixation.

Remplacement des joints latéraux droits

• Dévisser les tuyaux (1. Fig. R) du moteur.
• Dévisser le bras (4, Fig. R) de larosse centrale.
• Déposer les vis de fixation (3, Fig. R) et les arrêts joint (2).
• Reposer le nouveau joint avec les arrêts joint de façon que le joint touche le sol.
• Serrer les vis de fixation.

Remplacement de larosse centrale

Déposer la vis de la porte latérale droite.
Déposer la porte latérale droite.
Déposer les vis de fixation e les arrêts joint.
- Déplacer le joint latérallement.
Déposer la goupille (1, Fig. S).
- Déposer le support (2, Fig. S).
Déposer la Brosse (3, Fig. S).
- Inséorer la nouvelle brosse (3, Fig. S).
- Insérer le support (2, Fig. S).
- Reposer la goupille (1, Fig. S).
- Reposer le joint et les arrêts.
- Fermer la porte.

Réglage de larosse centrale (trace à terre)

En laissant tourner larosse centrale avec la machine arrêtée pendant quelques minutes, la trace laissée sur le sol offre des indications pour le réglage de larosse même.

Si la trace est inférieure à 40 mm ou supérieure à 100 mm, régler la pression du reissort en réglient la vis de fixation (1, Fig. T).

Remplacement des brosses laterales

• Dévisser la vis de fixation et déposer la Brosse.
• Dévisser les vis de fixation au support.
• Remplacer la Brosse et reposer les vis de fixation.
  Fixer la Brosse au moteur.

Réglage de larosse latérale

• Régler la pression de la Brosse en réglient la vis de blocage (1, Fig. U).

Remplacement du joint arrêté

Lejointdoittoucherlesoldefaconuniforme.
Déposer les écrous de fixation (1, Fig. V) pour le remplacement.
Déposer l'arrêt joint.
- Remplacer le joint et reposer.

Remplacement du filtré à poche

Ouvrir le coffre (1, Fig. W) du conteneur dechets.
- Dévisser les vis (1, Fig. X) du couvercle.
Déposer le couvercle (1, Fig. Y).
Déposer le plaques de fixation en dévissant les vis spécifiques (1, Fig. Z).
- Déposer le filtré (1, Fig. AA).
- Décrocher le cable (1, Fig. AB) du secoueur.
- Remplacer le filtré.
Raccrocher le secoueur.
- Reposer le filtré (1, Fig. AA) dans le conteneur déchets.
- Reposer les plaques de fixation.
- Visser les vis de fixation (1, Fig. Z).
- Reposer le couvercle (1, Fig. Y).
- Lorsqu'on installe le filtrte, vérifier l'étanchéité du joint du couvercle et s'assurer que le filtrte est positionnécorrectement.

Déblocage de la machine

Pour trainer la machine débloquer la transmission hydrostatique en tournant la vis (1, Fig. AC) dans le sens inverse des aiguilles d'une montre.

DEMANTELEMENT, ECOULEMENT

NOTE

Pour l'écoulement des matériaux, respecter les normes en vigueur dans le Pays où la machine à démanteler se trouve.

DEMANTELEMENT

NOTE

Préter attention à la déconnexion des conducteurs qui restent sous tension même avec l'interrupteur de démarrage en position "0".

Déconnecter les cables électriques des tableaux de commande, en prétant attention aux références sur les cables et en se référant aux schémas électriques.

Ne pas enlever les numérores de référence sur les cables et sur les boîtes à bornes.

Démantélement des circuits hydrauliques

Demanteler les circuits hydrauliques en se référant aux schémas relatifs.

Démantélement mécanique

Avant d'effectuer le démantélement mécanique de la machine, il faut laver tous les pieces en contact avec le matériel et nettoyer toute la structure avec soin.

Pour ce qui concerne le soulevvement et les relatives précautions pour la sécurité, se réferer au chapitre "Transport".

Emballage

Utiliser un emballage ajustat au poids et aux caractéristiques des composants.

NOTE

Fixer une plaque qui indique le poids, le contenu et les autres informations nécessaires pour le transport à l'extérieur de l'emballage.

ECOULEMENT

Huiles usées

Les huiles usées, de lubrification et hydrauliques, ne doivent être dispersées dans l'environnement (eaux, écouts, etc.) pour aucune raison, mais elles doivent être livrées uniquement aux entreprises autorisées.

Par conséquent, il est recommandé de respecter scrupuleusement la législation en vigueur.

Le stockage provisoire doit être effectué dans des bacs parfaitement étanches et munis de couvercles qui garantissent que l'huile usée ne contamine aucun autre produit, y compris l'eau de pluie. Suivre la même procédure pour la conservation et le stockage des filtres.

Batteries au plomb usagées

Les batteries usagées sont considérées des déchets "toxiques nocifs".

Pour les éliminer, elles doivent être livrées uniquement aux entreprises autorisées.

En cas d'empêchement, le "stockage provisoire" doit avoir lieu dans le respect des normatives en vigueur, principalement être muni de l'autorisation de stockage provisoire. Stocker les batteries dans des bacs étanches en plastique dont la capacité ne doit pas être inférieure au volume de l'électrolyte contenu dans les batteries; en tout cas, l'eau de pluie ne doit pas pénétrer dans le bac.

Matériel ramasse par la machine

Le matériel ramasse par la machine peut et doit être livré aux entreprises préposées au Service de Voirie (selon les modalités concordées) en tant que déchets urbains ou assimilables.

Naturellement, à condition que les déchets ne contiennent aucune substance toxique et nocive.

Le nettoyage de millieux où la présence de substances toxiques et nocives est probable doit être effectué séparément pour chaque type de substance et avec le conteneur déchets vide. Une fois l'opération terminée, le contenu doit être déchargé totalement dans des bacs dont la gestion doit respecter les normatives provinciales, régionelles et nationales en vigueur.

Mise à la ferraille

A la fin de la vie de la machine il faut écouler correctement les composants sur la base du matériel par lequel ils sont constitués.

Il convient de livrer le vehicule à une entreprise autorisée qui se chargera d'en gérer correctement l'écoulement. En particulier, les huiles, les filtres et les batteries devront suivre les procédures mentionnées ci-dessus. Les composants en ABS et métalliques pourront suivre la destination des matières premières secondaires. Les tuyaux, les joints en caoutchouc ainsi que les composants en plastique et vitrorésine devront être triés et livrés aux entreprises préposées au Service de Voirie.

NOTE Demolir tous les types de matériel de la machine dans des décharges adequates.

NOTE Respecter toujours la législation en vigueur dans le Pays où la machine se trouve.

WEEE 2002/96/CE

SCHEMAS

POSITION FUSIBLES

(Voir Fig. AD)

1. Electrovanne: 10A
2. Témoins lumineux: 7,5A
3. De réserve: 7,5A
4. Feux de détresse: 7,5A
5. Système d'éclairage: 7,5A
6. Secoueur et aspiration: 20A

SCHEMA ELECTRIQUE

(Voir Fig. AE)

A: Alternatneur 14V-45A
AA: Avertisseur acoustique
B: Batterie 12V-45A
B1: Micro-interrupteur de sécurité coffre
B2: Bulbe huile
B3: Capteur de marche arrête
B4: Thermostat bimetallique
B5: Bobine haute tension
B6: Bobine haute tension
CO: Compteur horsaire
C1: Avertisseur de marche arrêté
C2: Avertisseur d'alarme de marche arrière
C3: Centrale démarrage
C4: Interrupteur feuels de détresse
C5: Bougie d'allumage
C6: Bougie d'allumage
C7: Interrupteur feuels de direction
C8: Interrupteur aspiration secoueur
C9: Interrupteur feuex
CH: Commutateur de démarrage à clé
F1: Fusible centrale moteur
F2: Fusible témoins lumineux
F3: Fusible aspiration secoueur
F5: Fusible averisseur acoustique feuX
F6: Fusible feuels de détresse
G: Indicateur niveau carburant
I: Dispositif clignotant
L1: Feu de position avant gauche
L2: Feu de position arrêté droit
L3: Feu de position avant droit
L4: Feu de position arrêté gauche
L5: Feux optionnels
L6: Feux optionnels
L7: Feu de direction côte gauche
L8: Feu de direction côte gauche
L9: Feu de direction cote droit
L10: Feu de direction côte droit
M1: Démarreur
M2: Moteur secoueur
M3: Moteur ventilateur aspiration
P1: Bouton-poussoir avertisseur acoustique
R1: Relais avertisseur de marche arrriere
R2: Relais avertisseur d'alarme incendie
R3: Relais démarrage
S2: Témoin lumineux batterie
S3: Témoin lumineux huile
S4: Témoin lumineux réserve
S4: Témoin lumineux eau
S5: Témoin lumineux feuix
S6: Témoin lumineux feuels de direction
S7: Témoin lumineux secoueur
S8: Témoin lumineux aspiration
S9: Capteur tr/min

SCHEMA HYDRAULIQUE

(Voir Fig. AF)

• Réservoir huile système hydraulique
  Filtre huile hydraulique
  Cylindre Brosse centrale
  Pompe traction + composants auxiliaires
  Moteur propulsif
  Moteur hydraulique traction
  Distributer
  Cylindre volet
  Cylindre soulèvement conteneur déchets
  Moteur hydraulique Brosse centrale
  Moteur hydraulique Brosse latereale droite
  Moteur hydraulique Brosse latere gauche
• Soupape de retenue
  Cylindre Brosse latere gauche
  Cylindre Brosse latereale droite
• Soupape de blocage

Abaisser les brosses centrale et laterale pour actionner la troisieme Brosse.

Piloter la Brosse avec le joystick (1, Fig. AG).

INTRODUCTION 2

FOREWORD 2

MACHINE IDENTIFICATION 2

USER MANUAL IDENTIFICATION 2

GENERALWARNINGS 2

USER MANUAL 2

DEFINITIONS 3

OPERATOR'S RESPONSIBILITY 3

OPERATORS' SAFETY PRECAUTIONS 3

WARNING SIGNS 4
