GEBRUIKSAANWIJZING SR 1450 P NILFISK

NL Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards.

Wegeventil freisetzen

Wegeventil freisetzen

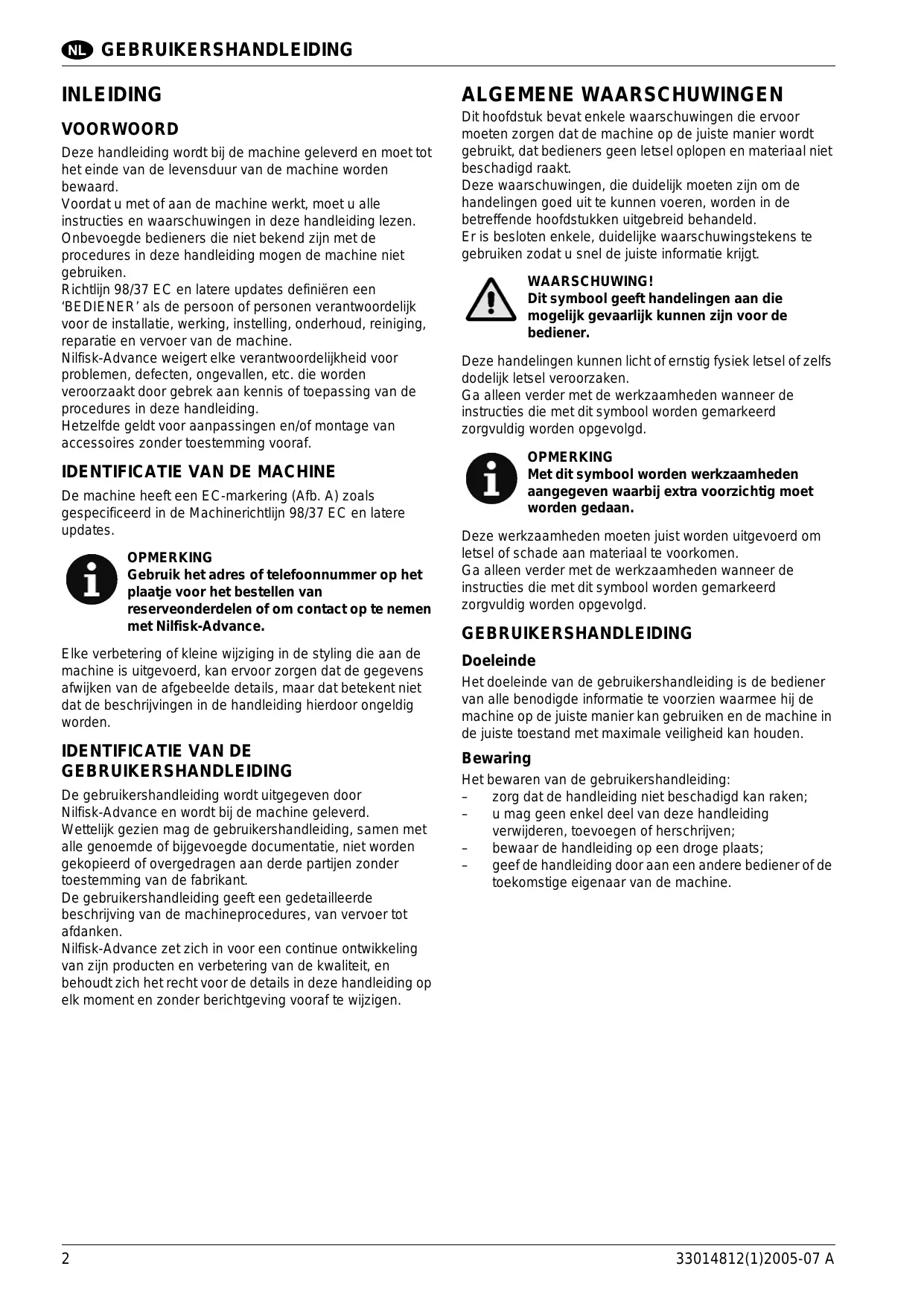

GEBRUIKERSHANDLEIDING INLEIDING VOORWOORD Deze handleiding wordt bij de machine geleverd en moet tot het einde van de levensduur van de machine worden bewaard. Voordat u met of aan de machine werkt, moet u alle instructies en waarschuwingen in deze handleiding lezen. Onbevoegde bedieners die niet bekend zijn met de procedures in deze handleiding mogen de machine niet gebruiken. Richtlijn 98/37 EC en latere updates definiëren een ‘BEDIENER’ als de persoon of personen verantwoordelijk voor de installatie, werking, instelling, onderhoud, reiniging, reparatie en vervoer van de machine. Nilfisk-Advance weigert elke verantwoordelijkheid voor problemen, defecten, ongevallen, etc. die worden veroorzaakt door gebrek aan kennis of toepassing van de procedures in deze handleiding. Hetzelfde geldt voor aanpassingen en/of montage van accessoires zonder toestemming vooraf.

IDENTIFICATIE VAN DE MACHINE De machine heeft een EC-markering (Afb. A) zoals gespecificeerd in de Machinerichtlijn 98/37 EC en latere updates. OPMERKING Gebruik het adres of telefoonnummer op het plaatje voor het bestellen van reserveonderdelen of om contact op te nemen met Nilfisk-Advance. Elke verbetering of kleine wijziging in de styling die aan de machine is uitgevoerd, kan ervoor zorgen dat de gegevens afwijken van de afgebeelde details, maar dat betekent niet dat de beschrijvingen in de handleiding hierdoor ongeldig worden.

IDENTIFICATIE VAN DE GEBRUIKERSHANDLEIDING De gebruikershandleiding wordt uitgegeven door Nilfisk-Advance en wordt bij de machine geleverd. Wettelijk gezien mag de gebruikershandleiding, samen met alle genoemde of bijgevoegde documentatie, niet worden gekopieerd of overgedragen aan derde partijen zonder toestemming van de fabrikant. De gebruikershandleiding geeft een gedetailleerde beschrijving van de machineprocedures, van vervoer tot afdanken. Nilfisk-Advance zet zich in voor een continue ontwikkeling van zijn producten en verbetering van de kwaliteit, en behoudt zich het recht voor de details in deze handleiding op elk moment en zonder berichtgeving vooraf te wijzigen.

ALGEMENE WAARSCHUWINGEN Dit hoofdstuk bevat enkele waarschuwingen die ervoor moeten zorgen dat de machine op de juiste manier wordt gebruikt, dat bedieners geen letsel oplopen en materiaal niet beschadigd raakt. Deze waarschuwingen, die duidelijk moeten zijn om de handelingen goed uit te kunnen voeren, worden in de betreffende hoofdstukken uitgebreid behandeld. Er is besloten enkele, duidelijke waarschuwingstekens te gebruiken zodat u snel de juiste informatie krijgt. WAARSCHUWING! Dit symbool geeft handelingen aan die mogelijk gevaarlijk kunnen zijn voor de bediener. Deze handelingen kunnen licht of ernstig fysiek letsel of zelfs dodelijk letsel veroorzaken. Ga alleen verder met de werkzaamheden wanneer de instructies die met dit symbool worden gemarkeerd zorgvuldig worden opgevolgd. OPMERKING Met dit symbool worden werkzaamheden aangegeven waarbij extra voorzichtig moet worden gedaan. Deze werkzaamheden moeten juist worden uitgevoerd om letsel of schade aan materiaal te voorkomen. Ga alleen verder met de werkzaamheden wanneer de instructies die met dit symbool worden gemarkeerd zorgvuldig worden opgevolgd.

GEBRUIKERSHANDLEIDING Doeleinde Het doeleinde van de gebruikershandleiding is de bediener van alle benodigde informatie te voorzien waarmee hij de machine op de juiste manier kan gebruiken en de machine in de juiste toestand met maximale veiligheid kan houden.

Bewaring Het bewaren van de gebruikershandleiding: – zorg dat de handleiding niet beschadigd kan raken; – u mag geen enkel deel van deze handleiding verwijderen, toevoegen of herschrijven; – bewaar de handleiding op een droge plaats; – geef de handleiding door aan een andere bediener of de toekomstige eigenaar van de machine.

33014812(1)2005-07 A GEBRUIKERSHANDLEIDING DEFINITIES

Elke zone in of bij een machine die een gevaar voor de veiligheid en gezondheid van een blootgestelde persoon kan vormen.

Blootgestelde persoon

Elke persoon die zich gedeeltelijk of volledig in een gevarenzone bevindt.

Bediener De persoon / personen verantwoordelijk voor de installatie, werking, instelling, onderhoud, reiniging en vervoer van de machine.

VERANTWOORDELIJKHEID VAN DE BEDIENER –

De bediener is verantwoordelijk voor het dagelijkse onderhoud van de machine: – De bediener moet zorg dragen voor de machine en ervoor zorgen dat deze perfect werkt; – De bediener moet de leidinggevende persoon of de technische hulpdienst informeren wanneer er routineonderhoud moet worden uitgevoerd of wanneer er sprake is van schade of een defect; – De bediener mag geen mensen, dieren of voorwerpen op de machine vervoeren; – Wanneer de bediener zich met de machine verplaatst, moeten de veiligheidsregels voor verplaatsing van de machine worden opgevolgd; – De machine mag niet worden gebruikt voor schadelijk, giftig afval. Mocht dit nodig zijn, raadpleeg dan van tevoren de fabrikant. WAARSCHUWING! Controleer bij storingen aan de machine de procedures uit de diverse hoofdstukken.

VEILIGHEIDSMAATREGELEN VOOR DE BEDIENER –

Niet-bevoegd of niet-getraind personeel mag de veegmachine niet gebruiken. De volgende voorwaarden zijn nodig voor de training: – De bediener moet 18 jaar of ouder zijn en moet beschikken over een rijbewijs voor de veegmachine, ongeacht hoe de machine wordt gebruikt. De bediener moet in goede geestelijke en fysieke staat zijn. Het is verboden de machine te gebruiken onder invloed van stoffen die de zenuwreflexen kunnen wijzigen (alcohol, medicijnen met een psychische uitwerking, drugs, etc.). – Waarschuwing: gebruik van de veegmachine zonder training en/of toestemming kan gevaarlijk zijn en schade veroorzaken. – Gebruik de veegmachine niet in ontvlambare gebieden of in gebieden met kans op explosie. – Voordat u van de veegmachine stapt, moet u de borstels stoppen, de handrem inschakelen, de motor uitschakelen en de contactsleutel verwijderen.

Rij langzaam op hellende oppervlakken en op een ongelijkmatige of gladde ondergrond. Wees voorzichtig wanneer u een bocht neemt of van richting verandert. Bedien de veegmachine voorzichtig wanneer u de container omhoog brengt om vuil te lossen. Veegmachines zonder verlichtingssysteem (koplampen) mogen alleen worden gebruikt onder ‘perfecte (natuurlijke of kunstmatige) lichtomstandigheden’. Wanneer er onderhoud moet worden uitgevoerd met de container omhoog, moet de container worden vastgezet met twee veiligheidssteunen. Blijf uit de buurt van bewegende onderdelen terwijl er onderhoud wordt uitgevoerd. Draag geen losse of losgeknoopte kleding. Wanneer de machine omhoog moet worden gebracht, gebruik dan uitrusting die het totale gewicht gemakkelijk kan dragen. Bescherm de ogen en het haar tijdens het reinigen van de machine met perslucht of een waterpistool. Koppel de accukabels los voordat u in de buurt van het elektrische systeem werkt. Vermijd contact met het accuzuur. Raak geen hete onderdelen aan. Wacht totdat de motor is afgekoeld. Onderhoudswerkzaamheden aan de motor moeten worden uitgevoerd wanneer de motor is afgekoeld. Rook niet terwijl u brandstof bijvult. Houd vlammen en vonken uit de buurt van de machine. Wanneer de machine op openbare wegen wordt gebruikt, moet de machine worden voorzien van een registratiedocument en kenteken. De machine moet worden gebruikt voor vegen en niet voor andere doeleinden dan waarvoor de machine is ontworpen en gebouwd. WAARSCHUWING! Met draaiende motor: – Verwijder de oliepeilstok niet. – Verwijder de radiateurplug niet. – Verwijder de aftapplug voor koelvloeistof niet. – Werk niet langdurig in een afgesloten omgeving. – Zorg voor voldoende ventilatie of raadpleeg uw leidinggevende.

GEBRUIKERSHANDLEIDING WAARSCHUWINGSTEKENS Op de machine zijn waarschuwingsstickers aangebracht. Lees deze voordat u de machine gebruikt. Wanneer watervaste stickers onleesbaar worden, moeten ze door dezelfde stickers worden vervangen (Afb. B). 1. BESCHERM UW HANDEN (HANDSCHOENEN) 2. BESCHERM UW OGEN (VEILIGHEIDSBRIL) 3. BESCHERM DE LUCHTWEGEN (MASKER) 4. WAARSCHUWING (SITUATIE MET ALGEMEEN GEVAAR VOOR MENSEN EN DE MOTOR) 5. WAARSCHUWING (SITUATIE MET ELEKTRISCH GEVAAR VOOR MENSEN EN DE MOTOR) 6. WAARSCHUWING (SITUATIE MET GEVAAR VAN WARMTEBRONNEN VOOR MENSEN EN DE MOTOR) 7. HET IS ABSOLUUT VERBODEN DE WERKZAAMHEDEN IN DE TITEL UIT TE VOEREN 8. HET IS ABSOLUUT VERBODEN ONDERHOUDSWERKZAAMHEDEN UIT TE VOEREN AAN BEWEGENDE DELEN

9. HET IS ABSOLUUT VERBODEN VEILIGHEIDSVOORZIENINGEN TE VERWIJDEREN OF ERMEE TE KNOEIEN VERVOER, HANTERING, INSTALLATIE WAARSCHUWING! Laat de instructies in dit hoofdstuk aan alle personeel zien dat verantwoordelijk is voor het vervoer en het hanteren van de machine. OPMERKING Het is handig kopieën van dit hoofdstuk te maken als aparte boekjes, zodat de informatie snel toegankelijk is. WAARSCHUWING! Uit veiligheidsoverwegingen moeten bewegende onderdelen vóór vervoer worden vergrendeld.

LOSSEN EN BEDIENING (Zie Afb. C) Gebruik bij het opheffen of vervoeren van de veger ALLEEN een vorkheftruck of kraan met de juiste laadcapaciteit met kettingen voorzien van veiligheidshaken die geschikt zijn voor opheffen. Het gebruik van andere systemen MAAKT DE GARANTIE AUTOMATISCH ONGELDIG tegen mogelijke schade. Gebruik de haken (1, Afb. D). Hef alleen op met een lege container. Voor de juiste los- en bedieningswerkzaamheden wordt aangeraden twee bedieners aanwezig te hebben die een helm, handschoenen en veiligheidsschoenen dragen. Deze bedieners moeten zeer goed opletten tijdens alle fasen van het transport en moeten een veilige afstand tot de machine houden tenzij het absoluut nodig is in de buurt van de machine te zijn. WAARSCHUWING! Niemand mag in de buurt van de machine verblijven om contact te vermijden mochten onderdelen of andere voorwerpen er per ongeluk vallen. WAARSCHUWING! Let tijdens het lossen zeer goed op passerende mensen en voertuigen.

33014812(1)2005-07 A GEBRUIKERSHANDLEIDING Voordat u met de machine werkt, moet de route van de plek waar de machine staat geparkeerd tot de plek waar de machine moet worden geïnstalleerd van tevoren worden gecontroleerd op gevarenzones. OPMERKING Controleer of de vloer niet te ongelijkmatig is, rijd niet te hard met het voertuig en zorg dat de getransporteerde machine niet te veel zwaait. WAARSCHUWING! Het is verboden op de machine te klimmen, erop te staan of er onderdoor te lopen. Hef de machine of de kisten alleen wanneer nodig op.

VERPAKKING De verpakking moet volgens de geldende wetgeving worden afgevoerd.

INSTALLATIE Bij aflevering moet de machine volledig worden gemonteerd en perfect werken, zodat de klant geen installatiewerkzaamheden hoeft uit te voeren.

ALGEMENE CONTROLES – –

Zorg dat de machine is gecontroleerd voor aflevering (controleer de garantie). Controleer of de machine geen schade heeft opgelopen tijdens het transport en voer de voorbereidende werkzaamheden uit voordat de machine in werking wordt genomen, aan de hand van de instructies in de handleiding. Controleer het oliepeil van het hydraulische systeem in de tank. Controleer het peil van de remvloeistof. Controleer het motoroliepeil. Controleer het koelvloeistofpeil van de radiateur. Vul de brandstoftank bij. Start de machine. Volg de onderhoudsinstructies op.

33014812(1)2005-07 A TECHNISCHE GEGEVENS GEBRUIK De veegmachine SR 1450 P is ontworpen voor een volledige cyclus voor industriële en stadsreiniging: vegen, afval verzamelen en lossen. OPMERKING Elk gebruik anders dan beschreven kan de machine beschadigen of de bedieners verwonden. Het vegen wordt uitgevoerd met een of meer zijborstels die het vuil naar het midden van de machine overbrengen en een cilindrische hoofdborstel die het verzamelde stof in de container veegt. Het stof wordt verzameld en door een ventilator verwerkt. De lucht die in de omgeving wordt losgelaten, wordt door een filter gefilterd. Het vuil dat in de container wordt verzameld, kan op de grond worden gelost of in speciale containers met een maximale hoogte van 1.420 mm.

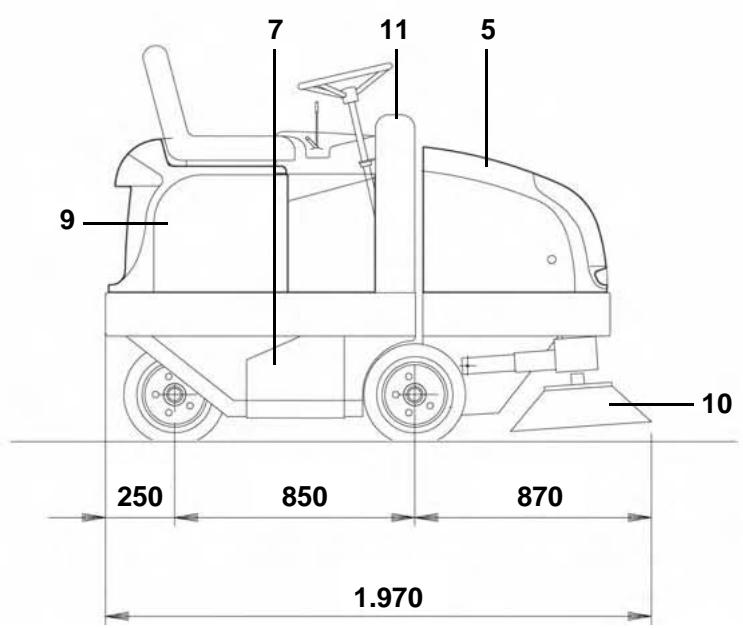

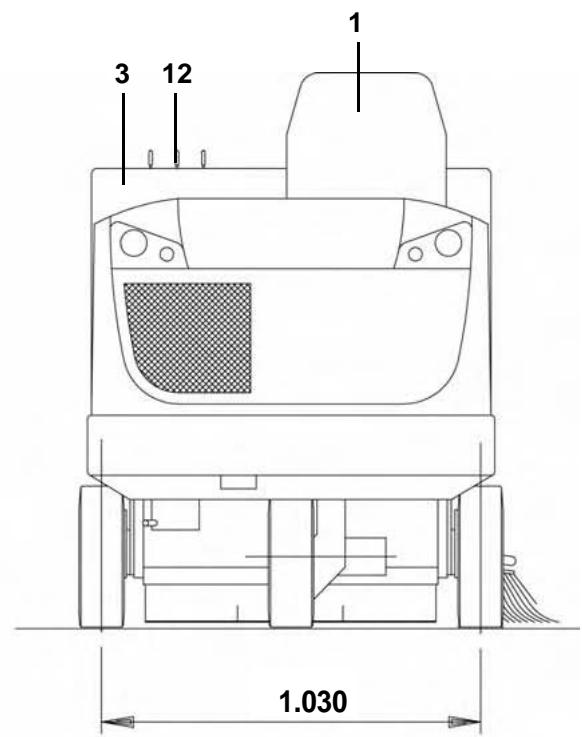

INDELING VAN DE MACHINE (Zie Afb. E) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20.

Ventilator Zijborstel Olietank hydraulisch systeem Stuurwiel Brandstoftank Hydraulische motor aandrijving Achterwiel Frame Motor Hydraulische pomp aandrijving Hydraulische motor hoofdborstel Hoofdborstel Extra hydraulische pomp Stofaanzuigfilter Container Voorwielen Hydraulische motor zijborstel Accu Ventilatormotor Trekhaak

GEBRUIKERSHANDLEIDING BESCHRIJVING VAN DE MACHINE Hoofdborstel

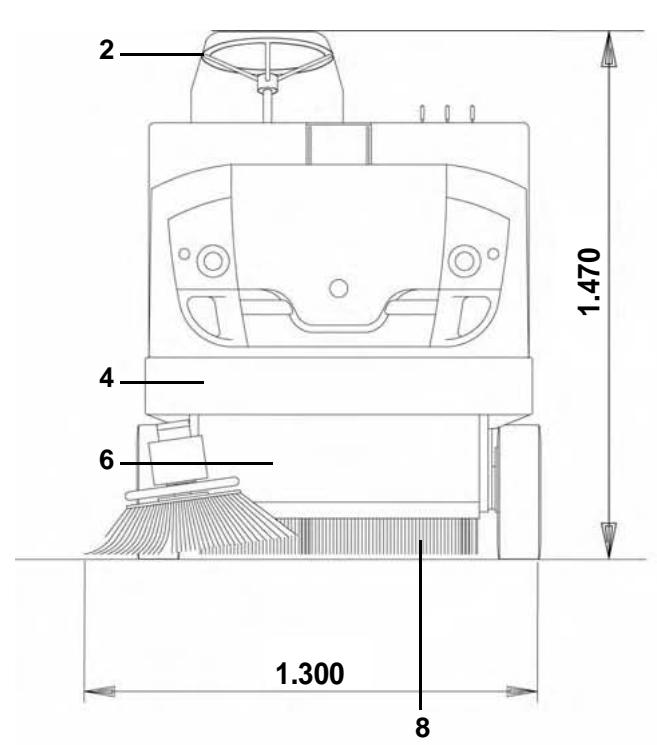

Standaardmachinebeschrijving (Zie Afb. F)

Deze bestaat uit een veegrol die door een hydraulische motor wordt rondgedraaid en waarvan het opheffen en dalen door een hydraulische cilinder wordt geregeld. Het zelfnivellerende mechanisme stelt de borstel automatisch af.

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.

Stoel Stuurwiel Frame Bumpers Containerklep Container Rechterklep Hoofdborstel Motorkap Zijborstel Dashboard Bedieningshendels

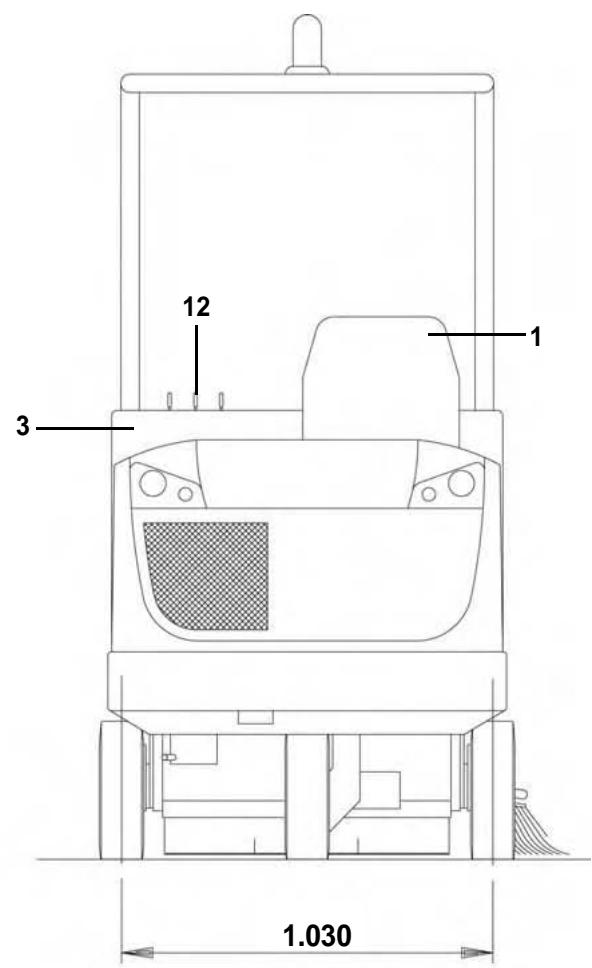

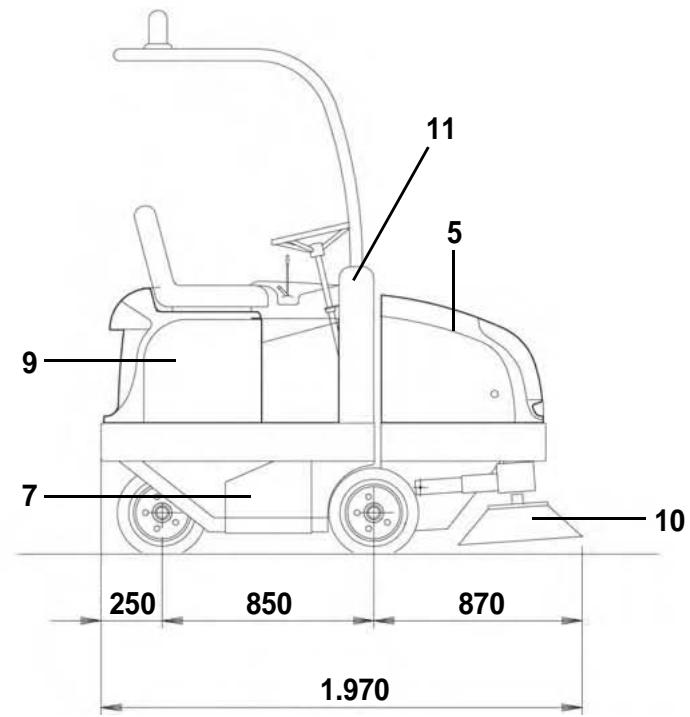

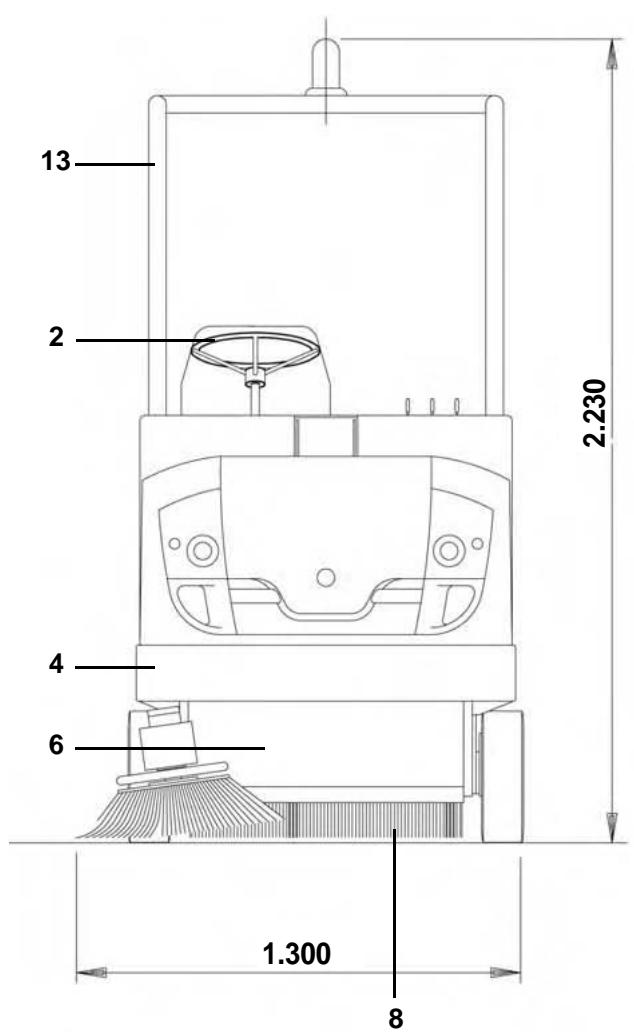

Beschrijving van de machine met dak (Zie Afb. G) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13.

Stoel Stuurwiel Frame Bumpers Containerklep Container Rechterklep Hoofdborstel Motorkap Zijborstel Dashboard Bedieningshendels Dak

Frame Stijf ondersteuningsframe van composietmateriaal op rechthoekig plan, bestaande uit elektrisch gelaste staalplaten. De mechanische onderdelen van de machine hebben de juiste grootte, volgens de factor 1,4÷1,5, om de dynamische spanning door gebruik van de machine te weerstaan (ondersteuningsframe, naven, assen, steun- en hefsysteem voor de container, etc.).

Container De container is op de voorzijde van de machine gemonteerd en door middel van een scharnier aan het frame gekoppeld. Een hydraulische cilinder heft de container op en draait deze wanneer het vuil op hoogte moet worden gelost. Het onderste deel heeft een gescharnierde beschermplaat, bediend met een hydraulische cilinder, die de container sluit terwijl het vuil wordt gelost. De voorzijde is voorzien van een ventilator met motor. Deze ventilator creëert een vacuüm in de container en in de hoofdborstelruimte. Binnenin zit een gesloten zakfilter van polyester dat op een elektrische filterschudder is aangesloten. Op de voorzijde bevindt zich een zijborstel die door een hydraulische motor wordt rondgedraaid, terwijl het opheffen en dalen wordt geregeld door een hydraulische cilinder. Het is ook mogelijk een zijborstel aan de linkerzijde en een derde borstel voor hoekreiniging te monteren.

Motor De motor, Lombardini LGW 627, stuurt de pompen van het hydraulische systeem aan.

Pneumatische wielen Superelastische wielen Ze zijn onafhankelijk, met een naaf op het frame bevestigd en voorzien van een ingebouwde remtrommel. De remmen zijn hydraulisch. De parkeerrem is mechanisch.

Pneumatisch wiel Superelastisch wiel Het achterwiel is het aangedreven en sturende wiel. De machine stuurt met een hydraulische cilinder die op de stuurbekrachtiging is gemonteerd. Een hydrostatische variabele toevoerpomp met bekrachtigde regeling drijft een hydraulische motor voor aandrijving voor voorwaartse en achterwaartse verplaatsing aan.

Dashboard Op het bovenste deel van het frame en onder het stuurwiel bevindt zich het dashboard met de waarschuwingslampjes en instrumenten.

Hydraulisch systeem In het eerste circuit voert een variabele toevoerpomp de hydraulische motor van de aandrijving (achterwiel) aan. In het tweede circuit voert een tandwielpomp een dubbelwerkende verdeler met hendel aan. De verdeler bedient de hefcilinders en de borstelmotoren. Alle circuits zijn beveiligd met aanzuigfilters en veiligheidskleppen.

Elektrisch systeem elektrisch systeem van 12V gevoed door een dynamo die door de motor wordt aangestuurd. De circuits zijn beveiligd met smeltzekeringen in een zekeringenkastje.

33014812(1)2005-07 A GEBRUIKERSHANDLEIDING Stabiliteit De stabiliteit van de machine hangt af van de omstandigheden waarin de machine wordt gebruikt. Als de machine wordt gebruikt onder de gebruiksvoorwaarden die in de handleiding worden opgegeven, is hij stabiel. Hiervoor werden de volgende tests onder dezelfde omstandigheden op een prototype uitgevoerd dat gelijk is aan het productiemodel. Er waren geen stabiliteitsproblemen. De omstandigheden waren: Vlakke ondergrond met goede oppervlakomstandigheden: – Maximale verplaatsingssnelheid: 13 km/u – Werksnelheid: van 1 tot 8 km/u – Buigradius (maximale snelheid van 12 km/u): 3 m – Buigradius (snelheid van 5 km/u): 0 m Op een hellende ondergrond met een goede oppervlaktoestand en maximale helling in lengterichting van 20%: – Buigradius (maximale snelheid van 5 km/u): 3 m – Buigradius (snelheid van 1 km/u): 0 m Maximale crossfall tijdens verplaatsing: 15%. Maximale crossfall bij 5 km/u: 20%. De tests zijn uitgevoerd met een verlaagde en lege container. Bij andere gebruiksomstandigheden moet de machinebediener de beperkingen van de machine kunnen beoordelen en altijd de aanwijzingen in de handleiding opvolgen.

Informatie over borstels Zijborstels (10, Afb. F) – Zijborstel van polypropyleen – Zijborstel van polypropyleen en staal – Zijborstel van staal – Zijborstel van nylon Hoofdborstels (8, Afb. F) – Hoofdborstel van natuurvezel en polypropyleen – Hoofdborstel van polypropyleen – Hoofdborstel van polypropyleen en staal – Hoofdborstel van nylon Borstels met moplen-as of met andere borstelharen kunnen op aanvraag worden geleverd.

BELANGRIJKSTE TECHNISCHE GEGEVENS Algemene gegevens Gewicht in bedrijf (zonder bediener) Lengte

Waarden 690 kg 1.880 mm

Snelheid Hellingshoek Veegbereik (alleen hoofdborstel)

0/13 km/u 16% 800 mm

Veegbereik met een zijborstel

Veegbereik met twee zijborstels

Inhoud motoroliecarter

Cilinders Cilinderinhoud

VEILIGHEIDSSYSTEMEN Boring

De machine is voorzien van een bestuurdersstoelsensor die de machine stopt wanneer de bediener van de stoel opstaat.

Maximaal toerental (in bedrijf)

GEBRUIKERSHANDLEIDING MILIEU GEBRUIK Bedrijf

WAARSCHUWING! De machine mag ALLEEN worden gebruikt door gekwalificeerd personeel dat alle bedieningen van de machine kent.

De machine mag alleen in een geschikte omgeving worden gebruikt. De werkomgeving moet goed verlicht zijn, er mag geen explosiegevaar zijn en de werkomgeving moet tegen slechte weersomstandigheden worden beschermd. De machine werkt juist onder de volgende omgevingsomstandigheden: Temperatuur: +10°C ÷ +40°C. Vochtigheid: 30% ÷ 95% zonder condens.

Opslag Wanneer de machine niet in gebruik is, moet deze binnen worden gezet en tegen slechte weersomstandigheden worden beschermd. Temperatuur: +1°C ÷ +50°C. Vochtigheid: maximaal 30% ÷ 95% zonder condens.

GELUIDSNIVEAU Er is in de werkplaats en rond de machine op een afstand van 1 m en op een hoogte van 1,6 m vanaf de vloer onder werkomstandigheden gemeten. Als de machine wordt gebruikt volgens de instructies, dan veroorzaken de trillingen geen gevaarlijke situaties. Het trillingsniveau van de machine is minder dan 2,5 m/s².

OPMERKING Voordat u de machine start, moet u de werking van de stoelsensor controleren: zonder de bediener op de stoel moet de machine meteen stoppen.

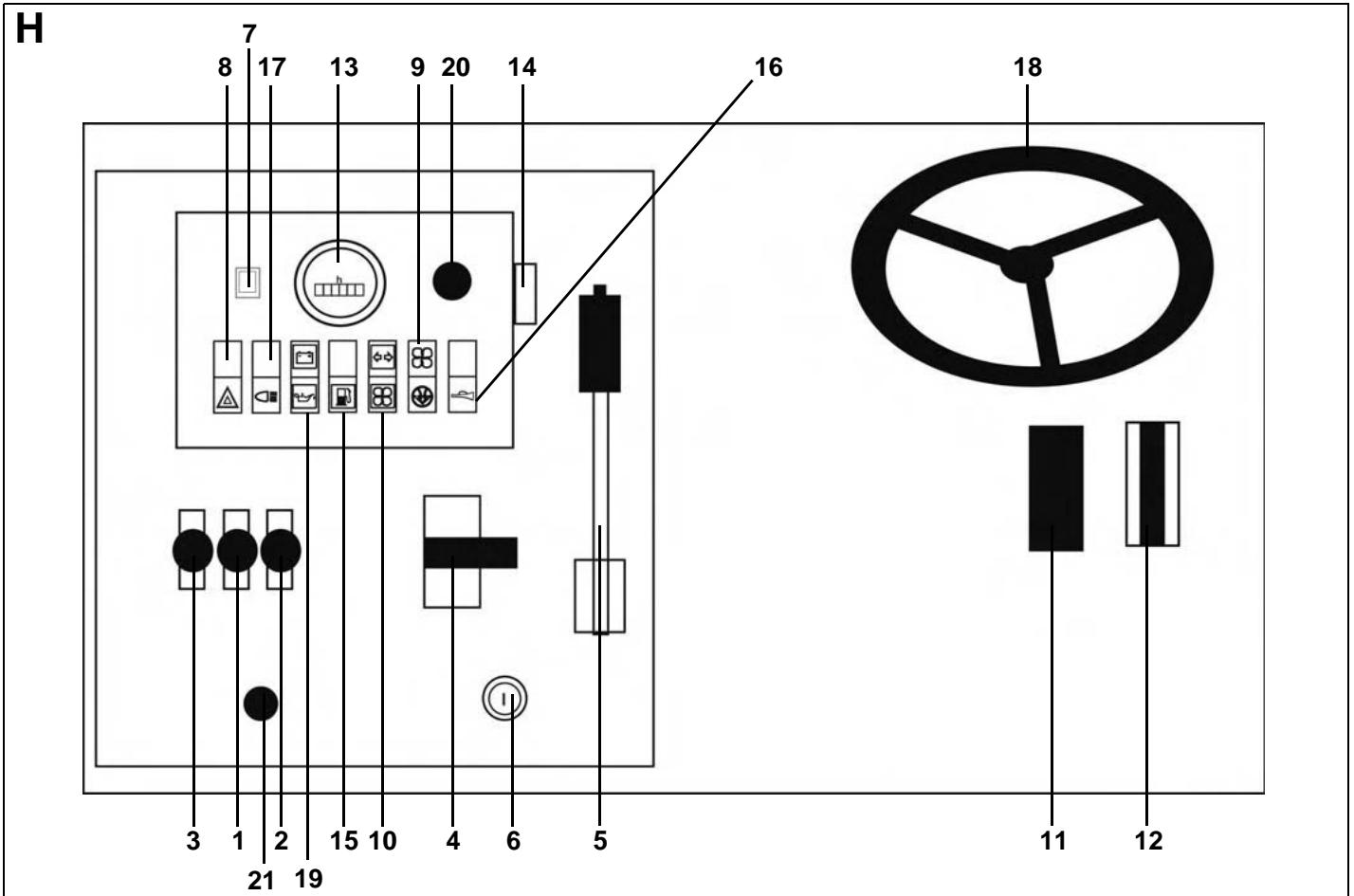

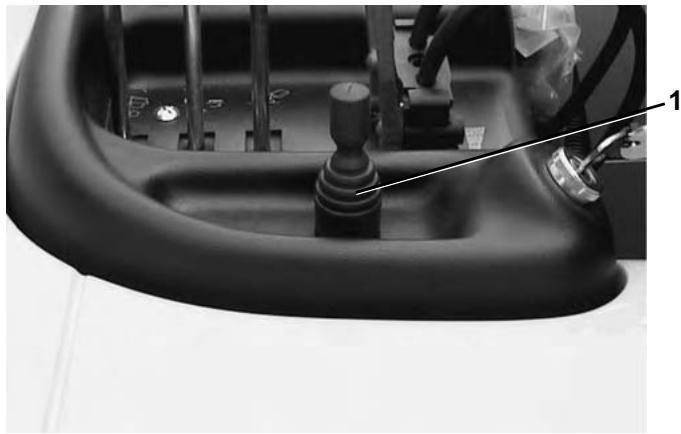

BEDIENINGEN EN INSTRUMENTEN (Zie Afb. H) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21.

Hendel voor draaiing van de hoofd- en zijborstels Containerhefhendel Sluithendel beschermplaat Gashendel Handremhendel Contactslot Combinatieschakelaar richtingaanwijzer Waarschuwingsschakelaar Schakelaar ventilator-filterschudder Controlelampje ventilator-richtingaanwijzer Rempedaal Gaspedaal Urenteller Zekeringenkastje Waarschuwingslampje brandstof Claxonschakelaar Lichtschakelaar Stuurwiel Waarschuwingslampje accuolie Oververhittingszoemer container (optioneel) Startmechanisme

Hendelbediening De bedieningshendels worden voor de volgende functies gebruikt: – Opening beschermplaat; – Dalen zijborstel; – Heffen container; – Sluiting beschermplaat; – Dalen hoofdborstel; – Heffen zijborstel; – Heffen hoofdborstel; – Dalen container.

33014812(1)2005-07 A GEBRUIKERSHANDLEIDING GEBRUIKSINSTRUCTIES Starten OPMERKING Machines met de EC-markering zijn voorzien van veiligheidsvoorzieningen voor het geval de bediener de bestuurdersstoel verlaat. De machine kan niet worden gestart wanneer de bediener niet op zijn plaats zit. – – – – –

Voordat u de machine start, moet u ervoor zorgen dat de handrem (5, Afb. H) is ingeschakeld. Steek de contactsleutel in het contactslot. Zet de gashendel (4, Afb. H) op stationair. Activeer het startmechanisme (21, Afb. H). Draai de contactsleutel met de klok mee in de eerste stand. De waarschuwingslampjes voor de acculading en de oliedruk moeten branden. Draai de contactsleutel met de klok mee totdat de sleutel in de stand ‘Engine start’ (motor starten) staat. Als de motor is ingeschakeld, laat u de contactsleutel los. Deze gaat automatisch terug naar de eerste stand. Wanneer de motor is ingeschakeld, laat u het startmechanisme los. OPMERKING Voordat u de machine opnieuw probeert te starten, zet de contactsleutel dan in de stand ‘0’. Als de machine is gestart, controleer dan of de waarschuwingslampjes voor de acculading en de oliedruk zijn uitgeschakeld.

Draai de contactsleutel tegen de klok in naar ‘0’ en verwijder de sleutel. Trek de handremhendel aan.

GEBRUIK VAN DE MACHINE Afvalverzameling – – – – – –

Zet de gashendel in de maximale stand. Druk op de schakelaar om de aanzuigventilator in te schakelen. Opening beschermplaat: druk de hendel van de verdeler in. Zorg dat het sluitpaneel van de beschermplaat volledig open staat. Druk de hendel van de verdeler in om de hoofd- en zijborstels te starten en te laten zakken. Trek aan de hendel om alleen de hoofdborstel te gebruiken.

Leeg de container als volgt als deze vol is: – Hef de hoofd- en zijborstels op. – Schakel de ventilator uit door op de drukknop te drukken. – Sluit de beschermplaat. – Rijd de machine naar de aangewezen losplaats. – Breng de container omhoog naar de juiste loshoogte. – Open de beschermplaat. – Laat de container zakken. – Sluit de beschermplaat. – Activeer de filterschudder ongeveer 20 seconden. – Stop de borstels door de middelste hendel in de middelste stand te zetten. – Trek aan de hendel om de hoofd- en zijborstels omhoog te brengen. – Trek aan de hendel om de beschermplaat te sluiten. – Druk op de schakelaar om de ventilator te stoppen. – Druk op de hendel om de container omhoog te brengen naar de juiste loshoogte. WAARSCHUWING! Laat de machine zeer langzaam rijden wanneer de container omhoog is gebracht. Maximale snelheid 1 km/u. Los de container niet terwijl de machine op een helling staat. –

Open de beschermplaat door de hendel in te drukken om de container te lossen. WAARSCHUWING! Wanneer u de container lost, zorg dan dat er niemand bij de machine staat.

Trek aan de verdelerhendel om de container omlaag te brengen. Trek aan de hendel om de beschermplaat te sluiten. Na het lossen en met de container omlaag moet u de filterschudder ongeveer 20 seconden activeren door de relevante drukknop in te drukken. WAARSCHUWING! Activeer de filterschudder niet terwijl de container omhoog staat.

MACHINESTOP Aan het eind van een dienst moet u de veger in het aangewezen gebied stoppen met: – Borstels in de stand omhoog; – Container in de stand omlaag; – Handremhendel ingeschakeld; – Lichten uit (wanneer aan); – Motor uit; – Contactsleutel verwijderd. WAARSCHUWING! Laat de container nooit omhoog staan zonder gebruik van de veiligheidsvoorzieningen (1, Afb. I).

33014812(1)2005-07 A

GEBRUIKERSHANDLEIDING PROBLEMEN EN OPLOSSINGEN In de volgende tabel ziet u veel voorkomende problemen die tijdens het gebruik kunnen voorkomen, de mogelijke oorzaken en oplossingen. WAARSCHUWING! Wanneer u een aanbevolen oplossing toepast, volg dan altijd de bijbehorende instructies op. OPMERKING Aarzel niet om contact op te nemen met Nilfisk-Advance als een probleem niet met de gegevens instructies kan worden opgelost.

PROBLEMEN EN OPLOSSINGEN PROBLEEM Zwaar materiaal niet verzameld/vuilresten achtergebleven tijdens gebruik

OORZAAK OPLOSSING Te harde rijsnelheid

Borstelharen gebogen of verward met staaldraad, touw, etc.

Verwijder vastgelopen materiaal

Er blijft veel stof op de grond liggen of het komt uit de beschermplaten

Materiaal wordt naar voren gegooid

Kapotte pakking beschermplaat

Motor start niet Machinevermogen is verlaagd

De machine draait niet

Container gaan niet omhoog/omlaag Vuil komt uit container Filterschudder werkt niet

Gesprongen zekering filterschudder

Luidruchtige ventilator Ventilator werkt niet Beschermplaat opent niet

Zie Problemen oplossen in de handleiding voor de motor Onvoldoende pompolietoevoer

Controleer of schroef van omloopklep goed vast zit Controleer pompdruk (6 tot 8 bar) Reviseer motor

Controleer of schroef van omloopklep goed vast zit

Defecte pedaalbediening

Controleer druk/vervang pedaal

Geen voeding naar pomp of motoren

Reviseer motor Reviseer pomp

Vul vloeistofreservoir bij

Pomp remvloeistof defect

Lucht in het systeem

Cilinders klauw defect

Overmatige absorptie veroorzaakt: – Versleten koolborstels – Vuile of versleten lagers – Doorgebrande anker of spoel

Vervang Vervang Vervang

Overmatige absorptie door motor

Geen spanning naar motor

Geen druk naar cilinder

Pakking beschermplaat te lang

Reinig/vervang filter

Geen druk naar motoren

Controleer tandwielpompdruk (vervang tandwielpomp)

Vergrendelde verdeler

Gebruik minimale afdrukbreedte

Te reinigen oppervlak is te grof Overmatig/ander geluid van borstel

Materialen in de borstel verwikkeld

Hoofdborstel draait niet

Geen druk naar hydraulische motor

Controleer pompdruk (vervang pomp)

Vergrendelde verdeler

Hoofdborstel gaat niet omhoog/omlaag

Zijborstel draait niet Zijborstel gaat niet omhoog/omlaag

Verkeerde richtingaanwijzers

Accu houdt nominale lading niet vast

Accu loopt snel leeg

33014812(1)2005-07 A Hydraulische motor defect

Controleer koppeling

Geen druk naar cilinder

Controleer pompdruk (vervang pomp)

Versleten cilinderpakking

Geen druk naar hydraulische motor

Open schakelaar richtingaanwijzer

Open waarschuwingsschakelaar

Gesprongen zekeringen

Gesprongen zekeringen

Claxon gevuld met water

Controleer motorabsorptie

Losse accuaansluitingen

Controleer en draai vast

Te korte laadtijd ingesteld

Stel juiste laadtijd in

GEBRUIKERSHANDLEIDING REINIGING EN ONDERHOUD REINIGING De machine kan worden gereinigd door niet-gespecialiseerd personeel. De persoon verantwoordelijk voor de reiniging moet bekend zijn met de uitschakelingsknoppen en de hoofdeigenschappen van de machine om gevaarlijke situaties te voorkomen. Het onderhoud aan de machine moet worden uitgevoerd door zeer vaardig personeel dat de machine en de onderdelen ervan zeer goed kent. Mechanisch, elektrisch en elektronisch onderhoud is mogelijk.

Algemene reiniging van de machine

WAARSCHUWING! Alle reinigings- en onderhoudswerkzaamheden moeten worden uitgevoerd terwijl de machine is uitgeschakeld. Wacht tot alle onderdelen zijn gestopt en afgekoeld. WAARSCHUWING! Bescherm de ogen en het haar tijdens het reinigen van de machine met een persluchtpistool. Wanneer de machine in een giftige omgeving werkt, draag dan een speciaal masker en de juiste beschermende kleding wanneer u onderhoudswerkzaamheden aan het stoffilter uitvoert.

Reinig de coating, panelen en knoppen van de machine met een zachte doek, droog of met wat mild schoonmaakmiddel. OPMERKING Gebruik geen oplosmiddelen zoals alcohol, benzine of ethylacetaat omdat deze de oppervlakken kunnen beschadigen. Verwijder resten van stof en ander vuil van de bedieningspanelen van de machine (digitale displays, controle- en waarschuwingslampjes, schakelaars). OPMERKING Let goed op wanneer u elektrische onderdelen reinigt. Wanneer de elektrische onderdelen moeten worden gereinigd, mag dit alleen door gespecialiseerd personeel worden uitgevoerd, met behulp van niet-corroderende producten die geschikt zijn voor elektrische circuits.

PERIODIEK ONDERHOUD WAARSCHUWING! Alle onderhoudswerkzaamheden moeten worden uitgevoerd terwijl de machine is uitgeschakeld. Wacht tot alle onderdelen zijn gestopt en afgekoeld. Volg voor onderhoud aan de motor de instructies uit de gebruikers- en onderhoudshandleiding van de motor die op de veegmachine is gemonteerd. Deze handleiding wordt in een speciale hoes geleverd. De aanbevolen werkzaamheden voor periodiek onderhoud worden in deze tabel samengevat.

Elke Elke 1.000 uur 2.000 uur

Controle motoroliepeil Controle peil hydraulische olie Reiniging drogeluchtfilter Reiniging waterradiateur Reiniging gesloten zakfilter Controle V-snaar Controle koelleiding Controle remvloeistofpeil Controle accu Controle waterfilter stofcontrolesysteem Reiniging wateraftapmondstuk van brandstoffilter Reiniging radiateur Reiniging brandstofpompfilter Verversing motorolie Vervanging oliefilterelement Vervanging filter van hydraulische olie voor tandwielpomp Vervanging filter van hydraulische olie voor hydrostatische pomp Controle V-snaar Vervanging oliefilterelement Vervanging brandstoffilterelement Vervanging filter van hydraulische olie voor hydrostatische pomp Vastdraaien brandstofschroef en fitting Controle bougies Vervanging motorluchtfilter Reiniging brandstoftank Vervanging dynamoriem Verversing hydraulische olie Vervanging borstel voor startmotor Controle druk hydraulische motor en pomp Controle slijtage afdichtpakking Controle remsysteem Controle speling bewegende onderdelen

33014812(1)2005-07 A

GEBRUIKERSHANDLEIDING PERIODIEKE CONTROLES Accu WAARSCHUWING! Draag handschoenen en een bril.

Vervanging filter van hydraulische olie voor tandwielpomp – – – –

Controleer het niveau van de elektrolyt. Controleer de accupolen op oxidatie. Reinig het volledige oppervlak van de accu met een vochtige spons.

WAARSCHUWING! Vervuil het milieu niet met gebruikte olie en filters.

Bandenspanning Aanbevolen spanning: 7 bar

Vloeistofpeil Remvloeistof: DOT4 Hydraulische olie: AGIP Arnica 46 Motorolie: AGIP Sigma (HD serie 3 MIL - L 2104-C - API - CD)

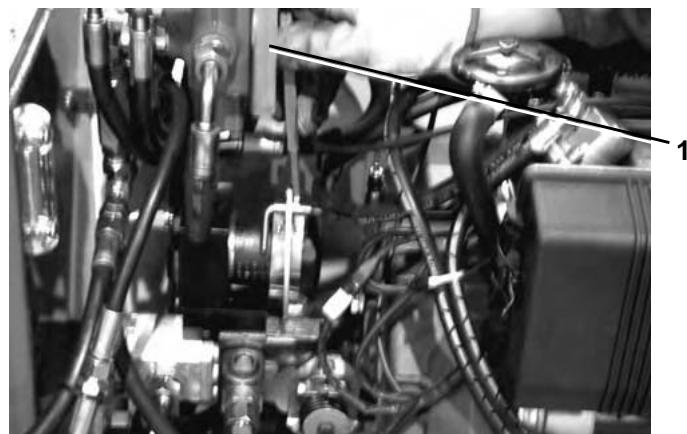

Vervanging filter van hydraulische olie voor variabele toevoerpomp. Schroef het filter (1, Afb. P) los en doe het in een container voor speciaal afval. Vervang door een origineel filter. WAARSCHUWING! Vervuil het milieu niet met gebruikte olie en filters.

Koelvloeistofpeil Mengsel:

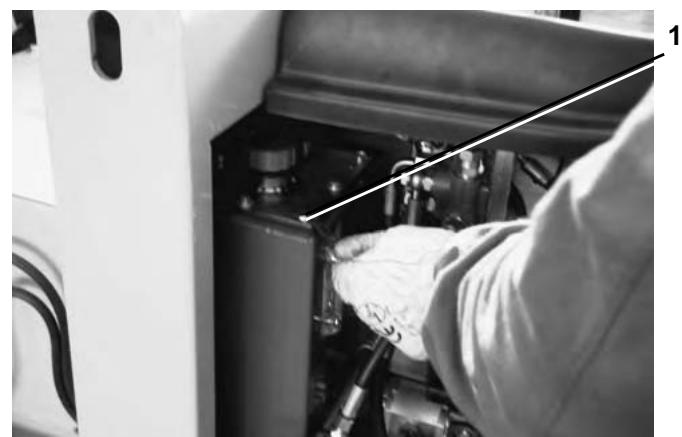

Verwijder de tankafdekking (1, Afb. N). Leeg de tank met een pomp. Schroef de filters (1, Afb. O) los uit de houders in de tank. Schroef de nieuwe filters op hun plaats met de juiste sleutel en plaats de tankafdekking terug. Schroef de aftapplug vast. Controleer het oliepeil en veel eventueel bij.

50% AGIP antivries en 50% water

Afstelling sluiting beschermplaat – – –

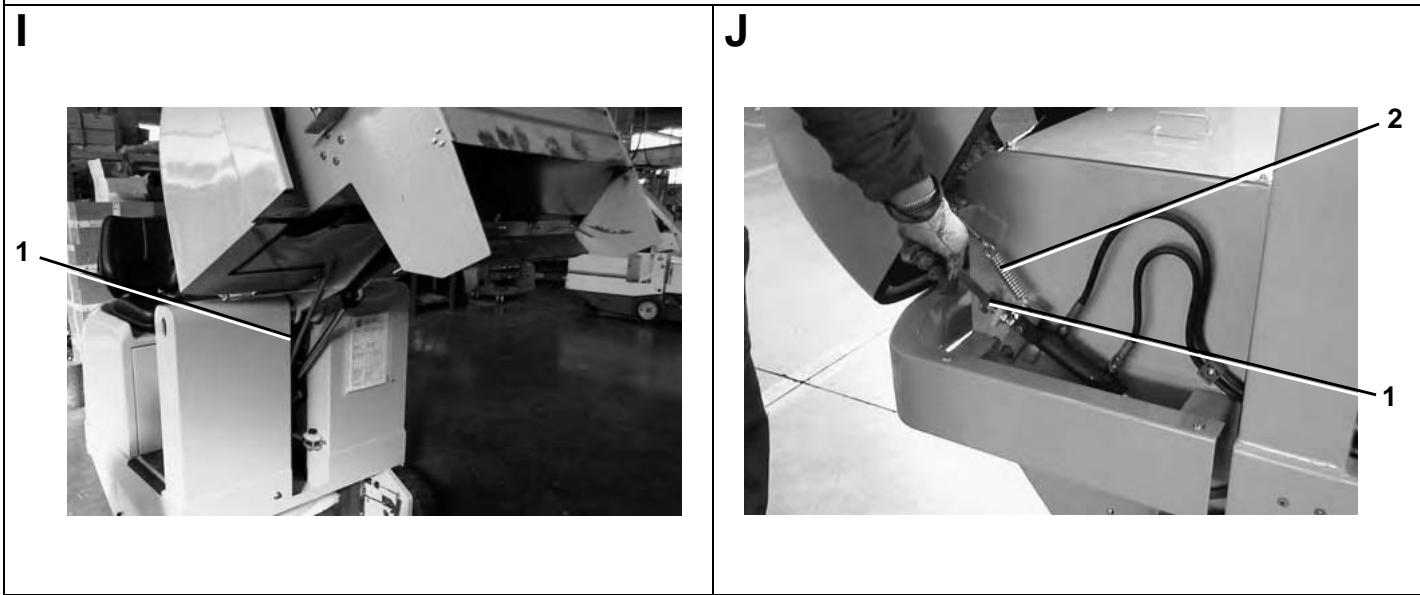

Draai de borgmoer los (1, Afb. J). Stel de bevestiging af en controleer of het sluitpaneel van de beschermplaat hermetisch afsluit. Stel de druk van de beschermplaatveer (2, Afb. J) af met de bevestigingsmoer.

BUITENGEWOON ONDERHOUD WAARSCHUWING! Alle onderhoudswerkzaamheden moeten worden uitgevoerd terwijl de machine is uitgeschakeld. Wacht tot alle onderdelen zijn gestopt en afgekoeld.

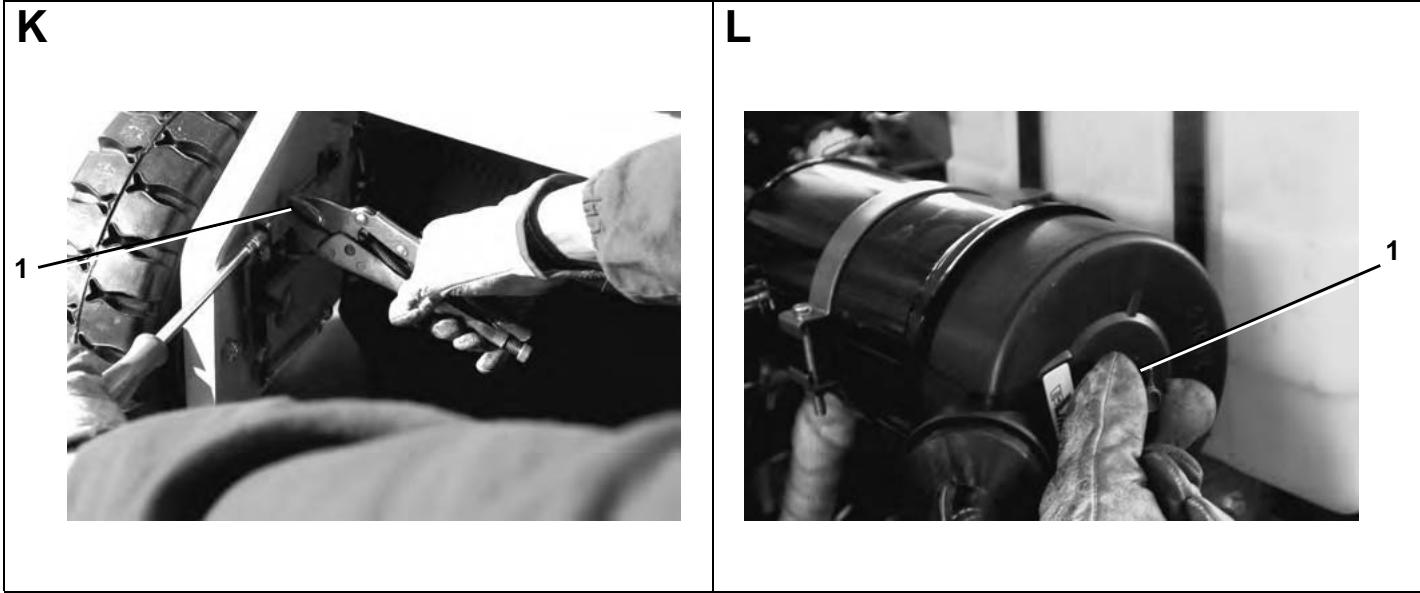

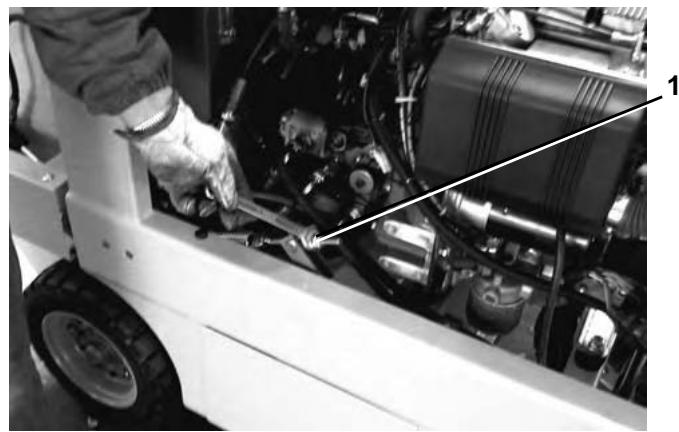

Afstelling handrem –

Draai of trek de moer (1, Afb. K) los, maar zorg dat u het kabeluiteinde niet verplaatst. Zorg bij het afstellen van de kabelspanning dat de rem niet wordt vergrendeld.

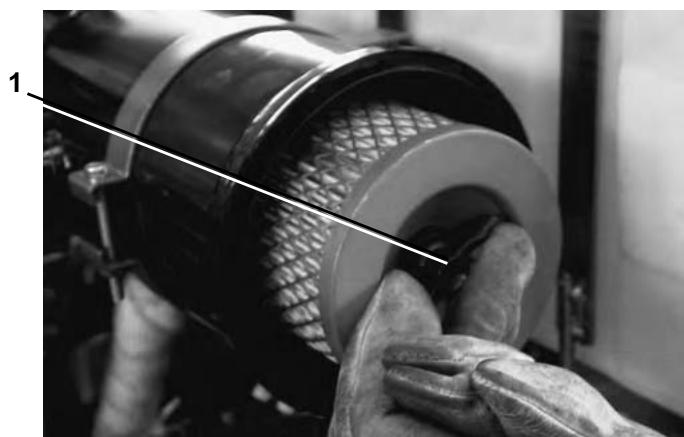

Vervanging luchtfilter

Volg voor onderhoud aan de motor de instructies uit de gebruikers- en onderhoudshandleiding van de motor die op de veegmachine is gemonteerd. Deze handleiding wordt in een speciale hoes geleverd.

Schroef de bevestigingsschroef (1, Afb. L) los en verwijder de afdekking. Schroef de stelschroef (1) van het luchtfilter (2, Afb. M) los. Verwijder, reinig of vervang het luchtfilter. Plaats de afdekking terug en draai de schroef aan.

Verwijder de bevestigingsschroeven (1, Afb. Q) en de keerringhouders (2). Plaats de nieuwe keerring met de keerringhouders zodanig dat de keerring de grond iets raakt. Draai de bevestigingsschroeven vast.

Vervanging keerring rechts – – – – –

Schroef de motorleidingen (1, Afb. R) los. Schroef de hoofdborstelarm (4, Afb. R) los. Verwijder de bevestigingsschroeven (3, Afb. R) en de keerringhouders (2). Plaats de nieuwe keerring met de keerringhouders zodanig dat de keerring de grond iets raakt. Draai de bevestigingsschroeven vast.

33014812(1)2005-07 A GEBRUIKERSHANDLEIDING Vervanging hoofdborstel – – – – – – – – – – – –

Verwijder de schroef van het deksel rechts. Verwijder het deksel rechts. Verwijder de bevestigingsschroeven en de keerringhouders. Verplaats de keerring opzij. Verwijder de splitpen (1, Afb. S). Verwijder de steun (2, Afb. S). Verwijder de borstel (3, Afb. S). Monteer de nieuwe borstel (3, Afb. S). Monteer de steun (2, Afb. S). Plaats de splitpen (1, Afb. S) terug. Plaats de keerring en de keerringhouders terug. Sluit het deksel.

Afstelling hoofdborstel (afdruk op de grond) Wanneer de hoofdborstel enkele minuten links draait terwijl de machine stilstaat, kan de afdruk op de grond worden gebruikt om de borstel zelf af te stellen. – Wanneer de afdruk minder dan 40 mm of meer dan 100 mm bedraagt, stel de veerdruk dan af met de bevestigingsschroef (1, Afb. T).

Vervanging zijborstel – – – –

Schroef de bevestigingsschroef los en verwijder de borstel. Schroef de bevestigingsschroef van de steun los. Vervang de borstel en plaats de bevestigingsschroeven terug. Bevestig de borstel op de motor.

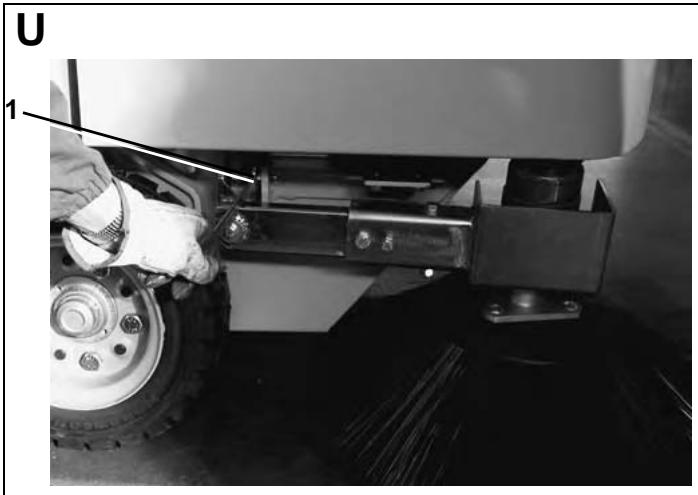

Afstelling zijborstel –

Stel de druk van de borstel af met de stelschroef (1, Afb. U).

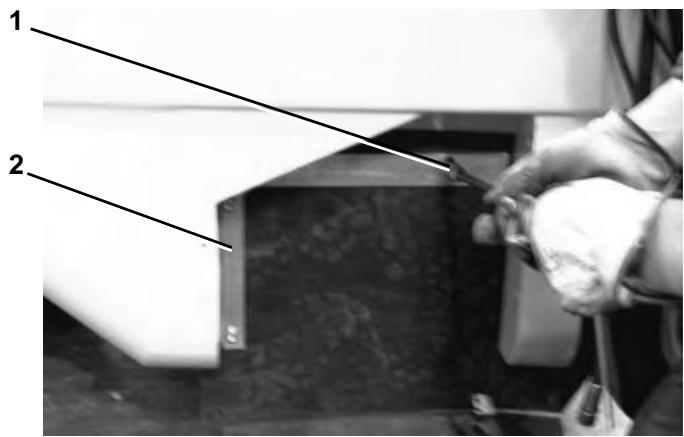

Vervanging achterste keerring – – – –

De keerring moet de grond licht en gelijkmatig raken. Verwijder de bevestigingsmoeren (1, Afb. V) om de keerring te vervangen. Verwijder de keerringhouder. Vervang de keerring en plaats terug.

DEMONTEREN, AFDANKEN OPMERKING Het materiaal moet volgens de geldende wetgeving worden afgevoerd.

DEMONTEREN OPMERKING Let bijzonder goed op bij het loskoppelen van de geleiders die onder stroom staan, ook wanneer het contactslot in de stand ‘0’ staat. Koppel de kabels los van de bedieningspanelen en let daarbij goed op de markeringen op elke kabel. Zie de bedradingsschema’s. Verwijder geen referentienummers van kabels en klemborden.

Het hydraulische systeem demonteren Demonteer de hydraulische systemen aan de hand van de betreffende schema’s.

Mechanische demontage Voordat de machine mechanisch wordt gedemonteerd, moeten alle onderdelen die contact maken met het materiaal worden gespoeld en moet de rest van de machine grondig worden gereinigd. Zie het hoofdstuk ‘Vervoer’ voor het opheffen van de machine en de veiligheidsmaatregelen die moeten worden genomen.

Verpakking Gebruik verpakkingsmateriaal dat geschikt is voor het gewicht en de eigenschappen van het onderdeel. OPMERKING Bevestig een plaatje met het gewicht van de verpakking, de inhoud en andere informatie nodig voor het vervoer.

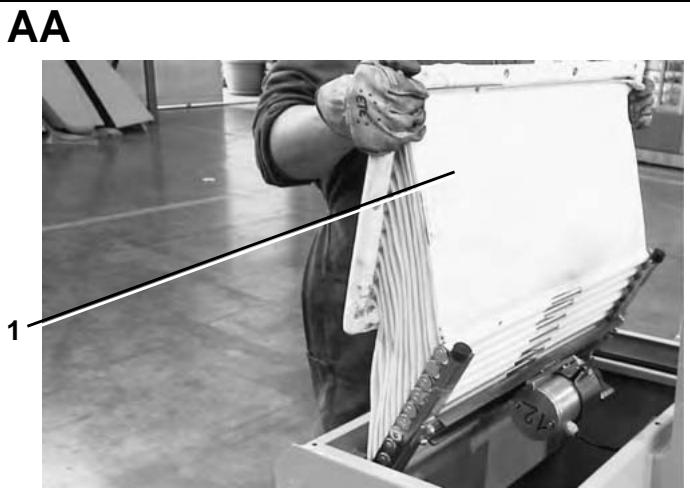

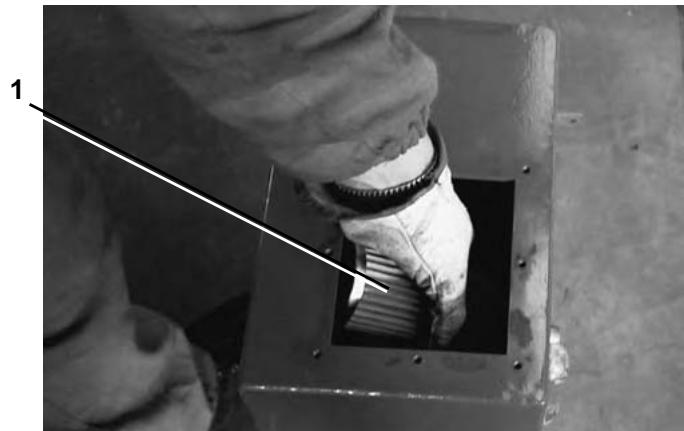

Vervanging gesloten zakfilter – – – – – – – – – – – – –

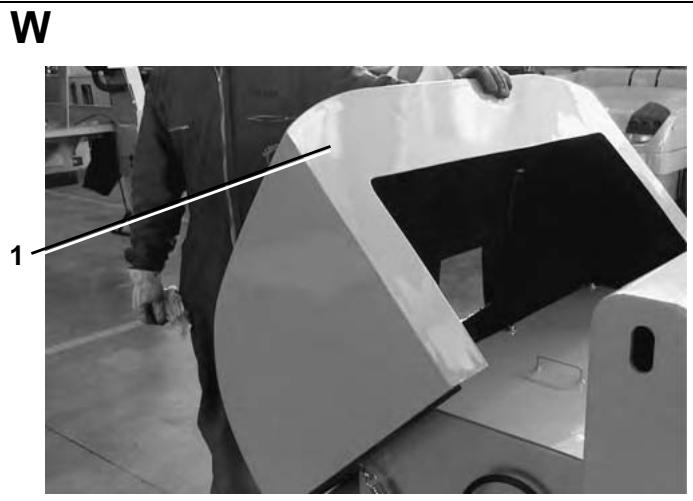

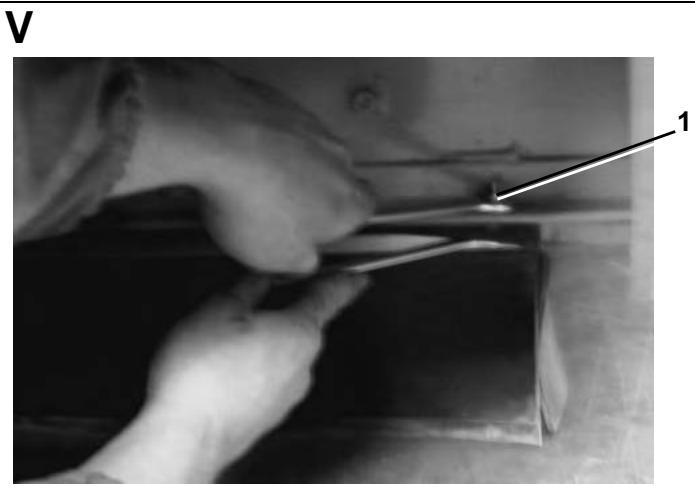

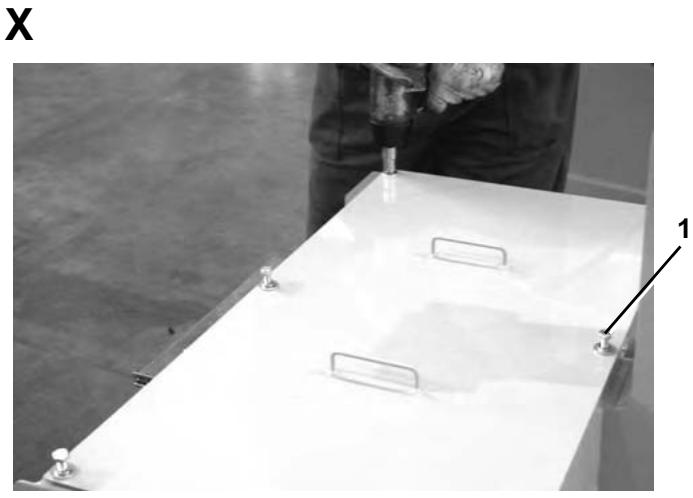

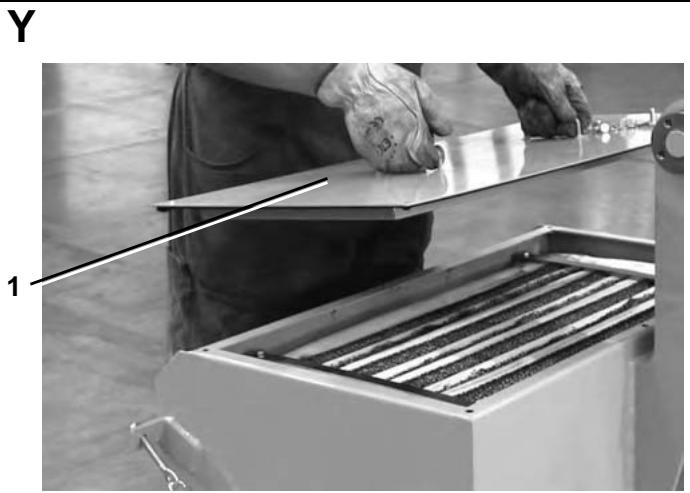

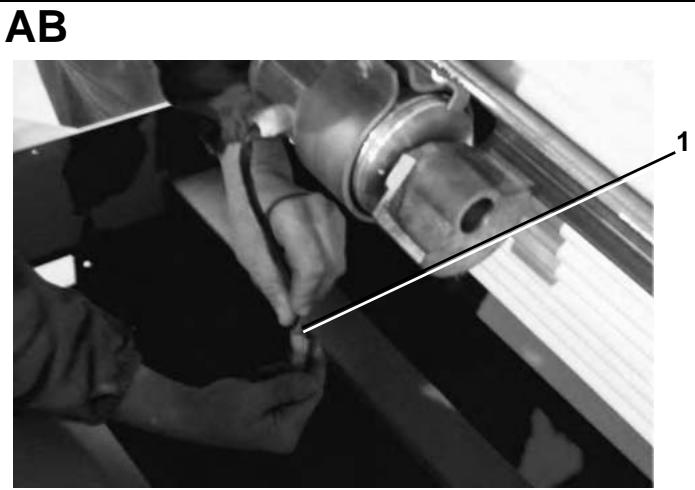

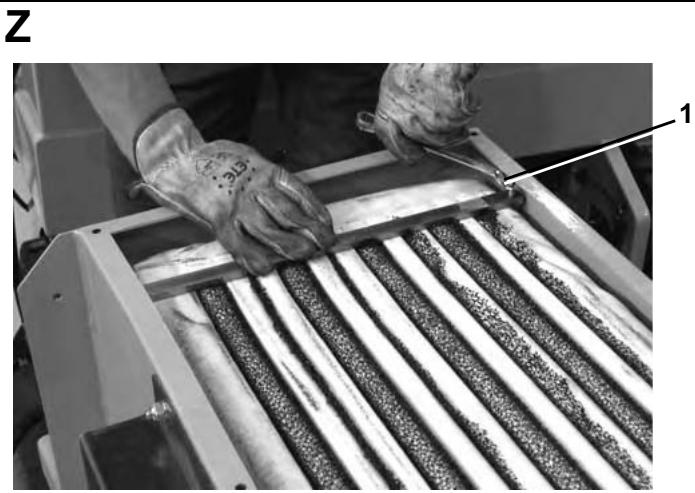

Open de klep van de container (1, Afb. W). Draai de schroeven van de afdekking (1, Afb. X) los. Verwijder de afdekking (1, Afb. Y). Verwijder de bevestigingsstangen door de schroeven (1, Afb. Z) los te draaien. Verwijder het filter (1, Afb. AA). Koppel de kabel (1, Afb. AB) van de filterschudder los. Vervang het filter. Sluit de filterschudder weer aan. Plaats het filter (1, Afb. AA) terug in de container. Plaats de bevestigingsstangen terug. Draai de bevestigingsschroeven (1, Afb. Z) vast. Plaats de afdekking (1, Afb. Y) terug. Zorg bij het monteren van het filter dat de pakking van de afdekking luchtdicht is en dat het filter juist wordt geplaatst.

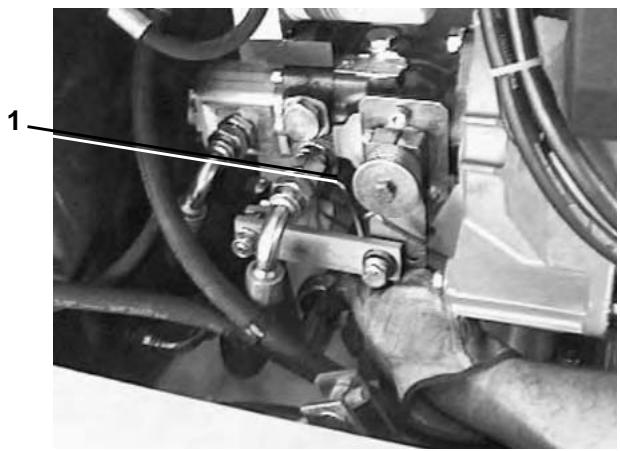

Machine loskoppelen Wanneer u de machine wilt slepen, koppel dan de hydrostatische transmissie los door de schroef (1, Afb. AC) tegen de klok in te draaien.

33014812(1)2005-07 A

Wanneer het einde van de levensduur van de machine is bereikt, moeten alle onderstaande materialen die tot de machine behoren worden afgevoerd. We raden u aan de machine bij een geautoriseerd bedrijf te brengen dat de machine op de juiste manier zal afdanken. Voor het afvoeren van olie, filters en accu’s gelden de hierboven beschreven procedures. De ABS- en metalen onderdelen kunnen worden verwerkt tot secundair ruw materiaal. Slangen, pakkingen, kunststof en glasvezel moeten worden gesorteerd en bij het gemeentelijke afvalverwerkingspunt worden afgegeven.

Gebruikte smeer- en hydraulische olie mag niet in de omgeving (kanalen, rioolsystemen, etc.) komen, maar moeten worden afgegeven bij geautoriseerde afvalverwerkingsbedrijven. We raden u aan u nauwgezet aan de geldende wetgeving te houden. Dergelijke materialen moeten in perfect afgesloten containers worden bewaard zodat de gebruikte olie niet kan weglekken en andere stoffen vervuilt, inclusief regenwater. Oliefilters moeten op dezelfde manier worden bewaard en bij geautoriseerde afvalverwerkingsbedrijven worden afgegeven.

Gebruikte loodaccu’s Gebruikte accu’s vallen in de afvalcategorie ‘giftig, schadelijk’. Deze materialen moeten naar speciaal geautoriseerde bedrijven worden gebracht om te worden afgevoerd. Wanneer dit niet mogelijk, moet de ‘tijdelijke opslag’ volgens de geldende wetgeving worden uitgevoerd. Dit betekent vooral: toestemming voor tijdelijke opslag. Bewaar het materiaal in een perfect afgesloten, kunststof container met een capaciteit die minimaal gelijk is aan de hoeveelheid elektrolyt in de accu. Er mag nooit regenwater in de containers lekken.

OPMERKING De verschillende materialen van de machine moeten op de juiste afvalverwerkingspunten worden afgeleverd. OPMERKING Houd u altijd aan de geldende wetgeving van het betreffende land.

WEEE 2002/96/EC Materiaal dat door de machine wordt verzameld Het materiaal dat door de machine wordt verzameld, kan en moet als huishoudafval of dergelijke worden afgegeven bij het gemeentelijke afvalverwerkingspunt (volgens eerdere overeenkomsten). Dit is mogelijk wanneer het afval geen giftige of schadelijke stoffen bevat. Bij het reinigen van omgevingen waarin giftige of schadelijk afval aanwezig kan zijn, moet al het materiaal apart en met een lege container worden verzameld. Het afval moet daarna volledig worden gestort in speciale containers die volgens de geldende wetgeving en provinciale, regionale en nationale regels moeten worden verwerkt.

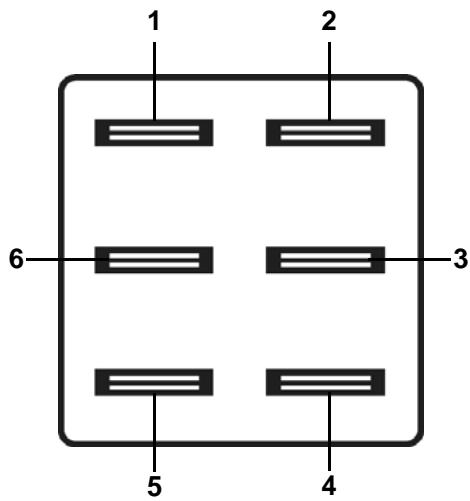

33014812(1)2005-07 A GEBRUIKERSHANDLEIDING SCHEMA’S ZEKERINGENPOSITIES (Zie Afb. AD) 1. Magneetklep: 10A 2. Waarschuwings-/controlelampjes: 7,5A 3. Vrij: 7,5A 4. Waarschuwingsknipperlichten: 7,5A 5. Verlichtingssysteem: 7,5A

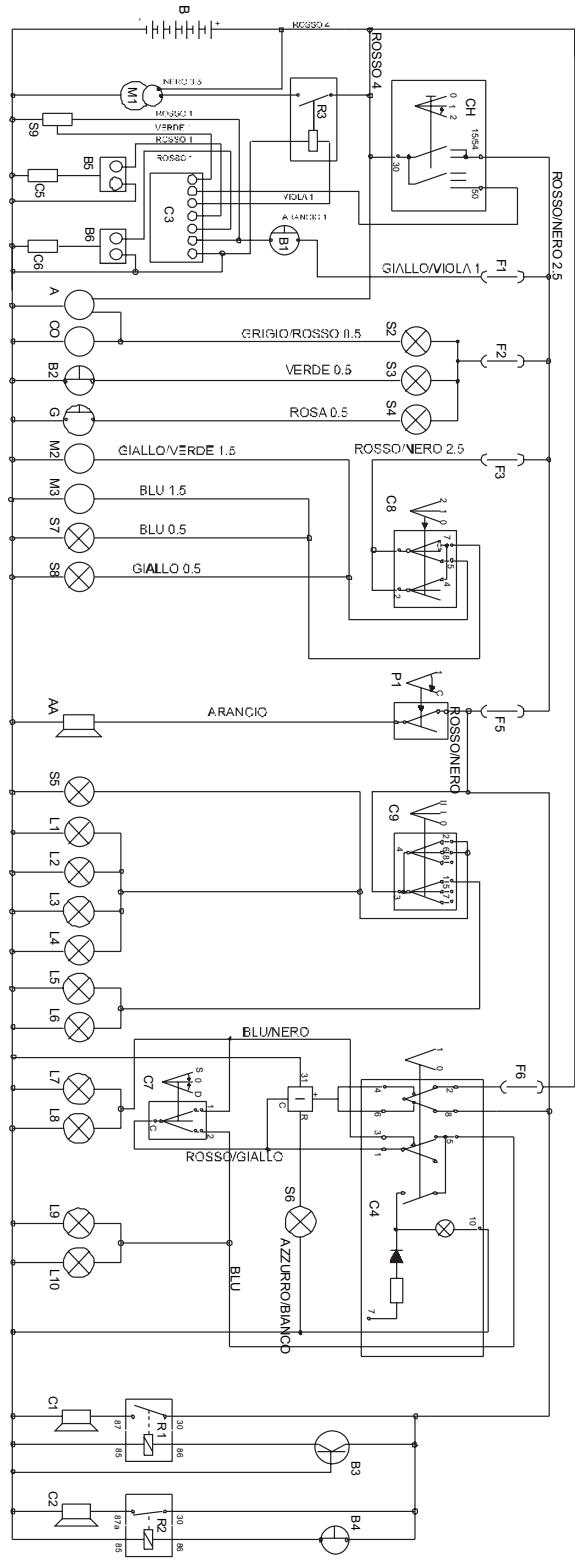

6. Filterschudder en aanzuiging: 20A BEDRADINGSSCHEMA (Zie Afb. AE) A: Dynamo 0,14V-45A AA: Claxon B: Accu 12V-45A B1: Microschakelaar kapbeveiliging B2: Gloeilamp olie B3: Sensor achteruitrijversnelling B4: Bimetalen thermostaat B5: Hoogspanningsspoel B6: Hoogspanningsspoel CO: Urenteller C1: Zoemer achteruitrijversnelling C2: Alarmzoemer achteruitrijversnelling C3: Regeleenheid starter C4: Schakelaar waarschuwingsknipperlichten C5: Bougie starten C6: Bougie starten C7: Schakelaar richtingaanwijzer C8: Schakelaar aanzuiging/filterschudder C9: Lichtschakelaar CH: Contactslot F1: Zekering motorregeleenheid F2: Zekering controle-/waarschuwingslampje F3: Zekering aanzuiging/filterschudder F5: Zekering claxon/verlichting F6: Zekering waarschuwingsknipperlichten G: Brandstofpeilindicator I: Flits L1: Dagverlichting links voor L2: Dagverlichting rechts achter L3: Dagverlichting rechts voor L4: Dagverlichting links achter L5: Optionele koplampen L6: Optionele koplampen L7: Richtingaanwijzer links L8: Richtingaanwijzer links L9: Richtingaanwijzer rechts L10: Richtingaanwijzer rechts M1: Startmotor M2: Motor filterschudder M3: Motor aanzuigventilator P1: Drukknop claxon R1: Relais zoemer achteruitrijversnelling R2: Relais zoemer brandalarm R3: Startrelais S2: Waarschuwingslampje accu S3: Waarschuwingslampje olie S4: Waarschuwingslampje laag brandstofpeil S4: Waarschuwingslampje water S5: Controlelampje verlichting S6: Controlelampje richtingaanwijzer S7: Controlelampje filterschudder S8: Controlelampje aanzuiging S9: Draaisensor

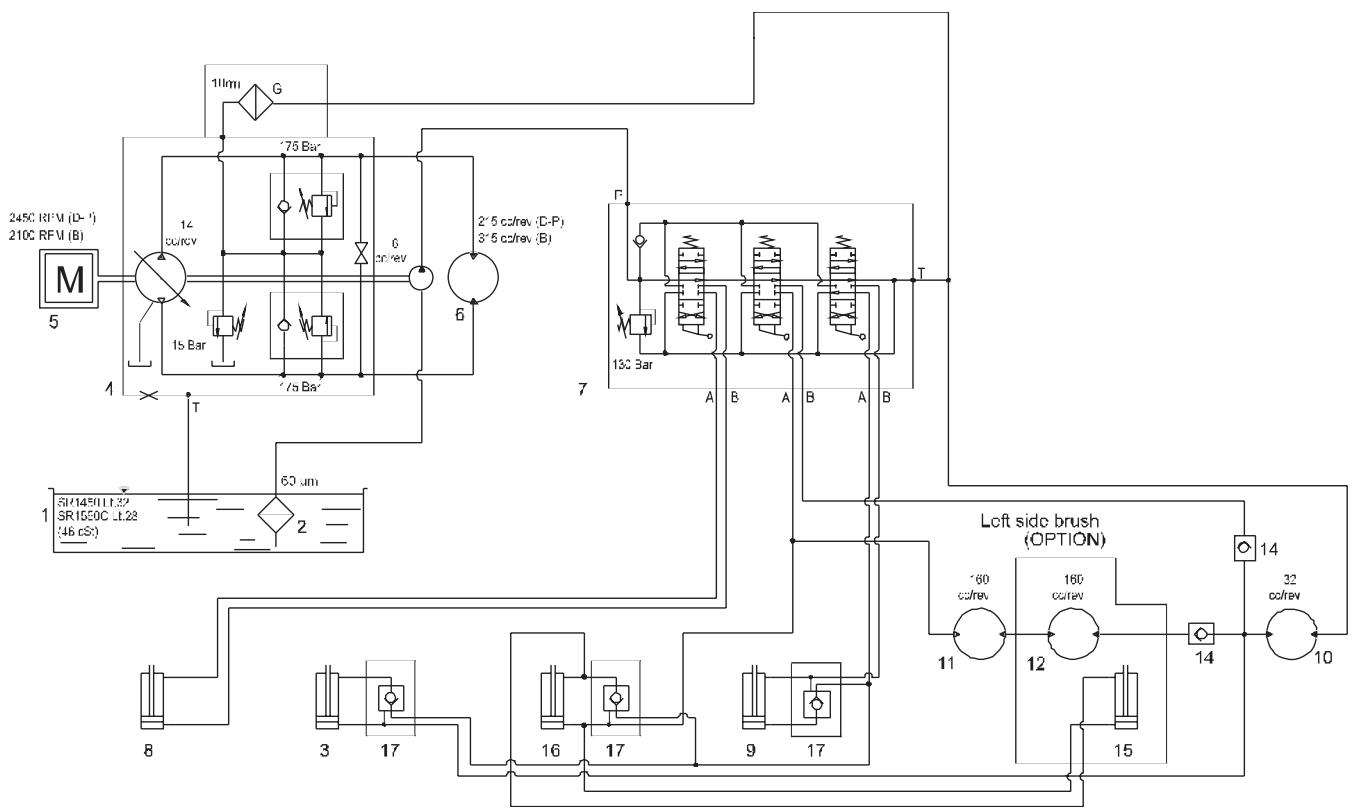

33014812(1)2005-07 A SCHEMA HYDRAULICA (Zie Afb. AF) – Olietank hydraulisch systeem – Filter hydraulische olie – Hoofdborstelcilinder – Aandrijfpomp + accessoires – Stuwmotor – Hydraulische motor aandrijving – Verdeler – Cilinder beschermplaat – Hefcilinder container – Hydraulische motor hoofdborstel – Hydraulische motor zijborstel rechts – Hydraulische motor zijborstel links – Keerklep – Cilinder zijborstel links – Cilinder zijborstel rechts – Vergrendelingsklep

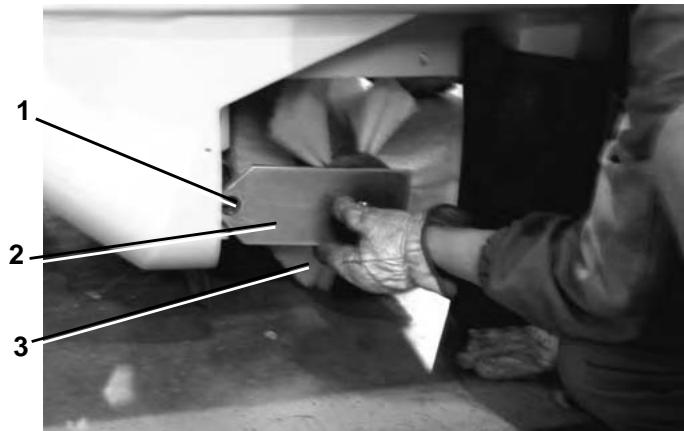

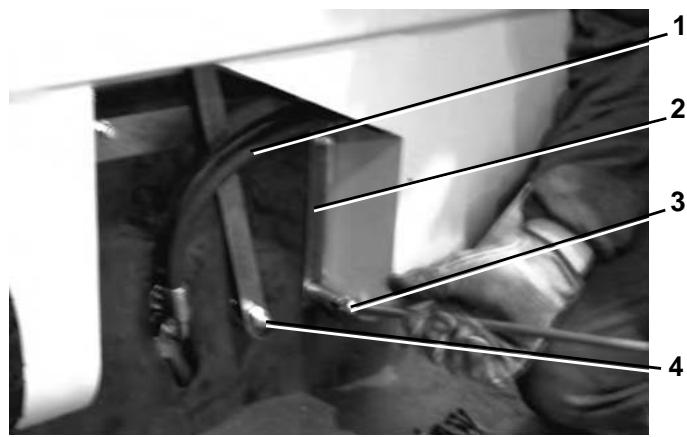

GEBRUIKERSHANDLEIDING ACCESSOIRES EN OPTIES DERDE BORSTEL Breng de hoofd- en zijborstels omlaag om de derde borstel te laten bewegen. Bedien de borstel met de joystick (1, Afb. AG).
