Type de produit	Amplificateur de puissance pour installation fixe, série Architectural Acoustics ICA
Nombre de canaux	2 canaux
Puissance de sortie	Jusqu'à 2400 W (modèle ICA 2400V)
Impédance de charge	4 ohms, 70,7 V ou 100 V (ligne directe sans transformateur)
Dimensions (L x P x H)	19" rack x 400 mm (profondeur) x 2U (environ 88 mm)
Poids	Environ 12 kg (estimation pour un amplificateur de cette gamme)
Alimentation	Connecteur IEC, tension selon modèle (voir étiquette), disjoncteur intégré
Consommation électrique	Idle (veille) : faible ; 1/8 puissance (musique typique) ; 1/3 puissance ; pleine puissance limitée par disjoncteur
Modes de fonctionnement	Stéréo, parallèle (mono bridgé), pont (bridge mono)
Connecteurs d'entrée	Blocs Phoenix 4 broches par canal, acceptant signaux symétriques et asymétriques
Connecteurs de sortie	Blocs de sortie pour fils dénudés ou cosses à fourche, jusqu'à 2 câbles de 6 mm² par borne
Système de refroidissement	Ventilateur à vitesse variable, actif selon température interne
Protections	Clip limiteur, Load Fault Correction (LFC), protection thermique, court-circuit, courant continu, mise en route séquentielle
Contrôle à distance	Connecteur ENABLE (12-24 V DC) pour mise en marche/arrêt à distance, chaînage possible
Hibernation	Mode veille automatique après 1 minute sans signal, réveil immédiat
LEDs indicateurs	Alimentation, Signal (par canal), Protection/Clip (par canal), LFC (par canal), Protection générale
Entretien	Nettoyage de la grille de ventilation, inspection des connexions, pas de pièces réparables par l'utilisateur
Sécurité	Ne pas exposer à la pluie ou à l'humidité, débrancher avant intervention, utiliser un technicien agréé
Garantie	Voir carte d'enregistrement fournie

FOIRE AUX QUESTIONS - ICA 2400V PEAVEY

Comment puis-je configurer l'amplificateur en mode pont (Bridge) ?

Pour le mode pont, connectez la borne (-) du canal A à la borne (+) du canal B, et la borne (+) du canal A à la borne (-) du canal B. Le signal d'entrée se connecte normalement aux bornes (+) et (-) du canal A. Les deux contrôles de gain doivent être réglés à la même valeur (de préférence 0 dB). Les enceintes se connectent aux bornes (+) de chaque canal. La charge minimale en mode pont est de 8 ohms.

Que faire si la LED de protection (Protect) reste allumée ?

La LED Protect s'allume lors de la mise sous tension (protection de démarrage) ou en cas de défaut (court-circuit, surchauffe, courant continu). Attendez quelques secondes : si elle s'éteint, le fonctionnement est normal. Si elle reste allumée, vérifiez les connexions des enceintes (court-circuit), la température (ventilation obstruée) et le niveau du signal. Si le problème persiste, contactez un technicien agréé.

Puis-je utiliser cet amplificateur avec des enceintes 70 V ou 100 V ?

Oui, les amplificateurs de la série ICA sont conçus pour délivrer un signal sous 4 ohms, 70,7 V ou 100 V sans transformateur externe. Sélectionnez le mode de sortie approprié sur le panneau arrière (selon le modèle) et connectez les enceintes en ligne (70 V ou 100 V) en respectant l'impédance totale.

Comment fonctionne le mode Hibernation ?

Le mode Hibernation réduit la consommation électrique et le dégagement calorifique lorsqu'aucun signal d'entrée n'est détecté pendant plus d'une minute. Dès qu'un signal est reçu, l'amplificateur restaure son mode de fonctionnement normal. La consommation en hibernation correspond à celle indiquée 'Idle' (veille).

Puis-je contrôler la mise sous tension à distance ?

Oui, placez l'interrupteur d'alimentation sur STANDBY et appliquez une tension continue de 12 à 24 V entre les broches ENABLE et COMMON du connecteur de contrôle à distance. L'amplificateur se mettra en marche. Pour chaîner plusieurs unités, connectez les broches +24 V, COMMON et ENABLE OUT/IN entre les appareils.

Quelle est la procédure de nettoyage recommandée ?

Débranchez l'amplificateur de l'alimentation. Utilisez un chiffon doux et sec pour nettoyer le boîtier et la face avant. Pour la grille de ventilation arrière, vous pouvez utiliser un aspirateur avec une brosse douce pour retirer la poussière. N'utilisez jamais de liquides ou de produits abrasifs.

Que signifient les LEDs Signal et Clip ?

La LED Signal s'allume lorsque le signal d'entrée dépasse 1 volt. La LED Clip s'allume lorsque le circuit de protection de clip est actif, indiquant que le niveau d'entrée est trop élevé et que le gain est réduit automatiquement pour éviter l'écrêtage et protéger les enceintes.

Comment éviter les boucles de masse ?

Utilisez le commutateur de masse (Ground Lift) sur le bloc d'entrée si disponible, ou ne connectez la masse du câble qu'à la masse de l'entrée audio. Assurez-vous que tous les appareils sont branchés sur le même circuit électrique et utilisez des câbles symétriques de bonne qualité.

Quelle est la charge minimale en mode stéréo ?

En mode stéréo, la charge minimale par canal est de 4 ohms. Si vous utilisez le mode parallèle (même signal sur les deux canaux), chaque canal voit toujours une charge de 4 ohms minimum. En mode pont, la charge minimale est de 8 ohms.

Que faire en cas de déclenchement répété du disjoncteur ?

Si le disjoncteur se déclenche fréquemment, cela indique un problème potentiel (surcharge, court-circuit, panne interne). N'essayez pas de le réarmer forcément. Vérifiez les connexions des enceintes et l'alimentation. Si le problème persiste, faites vérifier l'appareil par un technicien agréé.

MODE D'EMPLOI ICA 2400V PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique — NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.

Félicitations d'avoir besoin d'un Architectural Acoustics ICA™ (Industrial Contractor Amplifier) de Peavey Electronics. Veuillez lire attentivement ce manuel, surtout les CONSIGNES DE SECURITE à la page 18, qui contiennent des informations essentielles pour le bon fonctionnement de votre amplificateur. De plus, veuillez remplir et nous retourner la Registration Card fournie avec votre matériel.

Les amplificateurs de la série ICA instaurent de nouveaux standards en termes de qualité et de flexibilité, jamais atteints à ce jour. Les différents modèles de la gamme ICA sont prévus pour délivrer un signal sous 4ohms, en 70,7Volts ou en 100Volts. Ceci permet d'éviter l'addition de transformateurs pour une utilisation en ligne 70,7Volts ou 100Volts et fait que ces amplificateurs conviendront à de très nombreuses utilisations.

Les amplificateurs de la série ICA sont assemblés à partir de composants de très haute qualité, et possèdent un système de sécurité qui protège votre matériel contre d'éventuels problèmes d'utilisation.

Si vous avez besoin d'assistance pour l'installation ou l'utilisation de ce matériel, n'hésitez pas à contacter le service après-vente Peavey Electronics ou votre revendeur/agréé. Nous apprécions toutes remarques ou suggestions nous permettant d'améliorer nos produits ou services.

Deballage

Inspectez votre unité durant son déballage. Si vous constatiez le moindre problème, notifies-le immédiatement auprès de votre revendeur. Assurez-vous de garder les emballages d'origine, si jamais vous deviez renvoyer votre unité chez Peavey Electronics, l'un de ses centres techniques ou votre revendeur.

Installation

Les amplificateurs de la série ICA sont de type 2 ou 3-unités-rack, d'une profondeur de 15 3/4" (400 mm) pouvant être installés dans un support standard 19" rack. Sur tous les modèles, vous trouvez les fixations sur la face avant.

Mise en ROUTE

1. Installez votre amplificateur dans son emplacement d'utilisation. Assurez-vous qu'il soit accessible (panneau arrière et avant) et que l'emplacement choisi permette une belle circulation d'air pour le système de refroidissement. Pour plus d'informations, reportez-vous aux paragraphs INSTALLATION et SYSTEME DE REFROIDISSEMENT.
2. Connectez les entrées au bloc de connexions (Input) situé sur le panneau arrière. Utilisez en fonction de vos besoins SIGNAL D'ENTREE et CONNXIONS ENTREES.
3. Connectez les enceintes au bloc de connexions (Output) situé sur le panneau arrière. Utilisez en fonction de vos besoins es CONNXIONS SORTIES.
4. Connectez votre unité à une alimentation électrique ajustée. Pour plus d'informations, reportez-vous aux paragraphs CONNECTEUR D'ALIMENTATION IEC.
5. Mettre l'interrupteur 3-positions situé sur le panneau avant sur ON et tourner les contrôles de gain situés sur le panneau arrière jusqu'au niveau désiré.

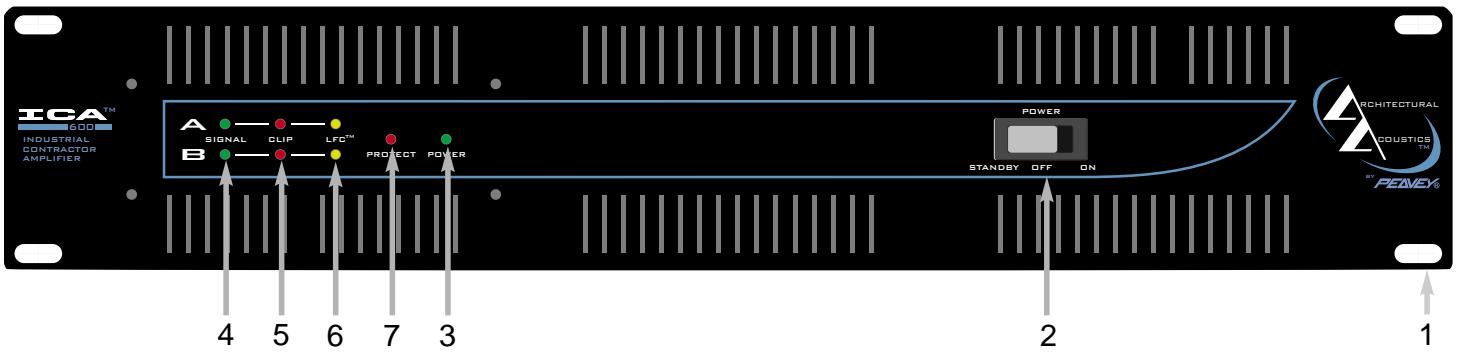

1. PATTES de fixation RACK

Chaque unité possède un panneau avant au format Rack.

2. Interrupeur 3-POSITIONS d'alimentation

La "Mise en Route-Arrêt séquentiel contrôle à distance" est disponible sur tous les modèles. Le sélection est sur ON en position extérieure (droite), sur OFF dans la position intermédiaire et sur STANDBY en position interérieure (gauche). Dans cette dernière position, la mise en route et l'arrêt de votre unité peuvent être contrôlés à distance. Référez-vous au paragraphe MISE EN ROUTE / ARRET SEQUENTIELS pour plus d'informations.

3. LED d'alimentation

Cette LED s'illumine quand l'unité est sous tension.

4. LED de SIGNAL

Chaque canal possède une LED s'illuminant lorsque son signal d'entrée dépasse 1 volt.

5. LED de protection - CLIP

Chaque canal possède une LED s'illuminant lorsque son circuit de protection se met en marche. Référez-vous au paragraphe SYSTEMES DE PROTECTION pour plus d'information.

6. LED LFC

Chaque canal possède une Led d'indication Load Fault Correction. Cette Led s'illumine lorsque le canal détecte une charge de sortie non conforme. Un circuit de protection réduira automatiquement le gain permettant à l'amplificateur de travailler sans risque avec cette charge. Référez-vous au paragraphe SYTEMES DE PROTECTION pour plus d'information.

7. LED de protection

Si l'unité vient d'être mise sous tension ou a détecté un problème, cette Led s'illuminera.

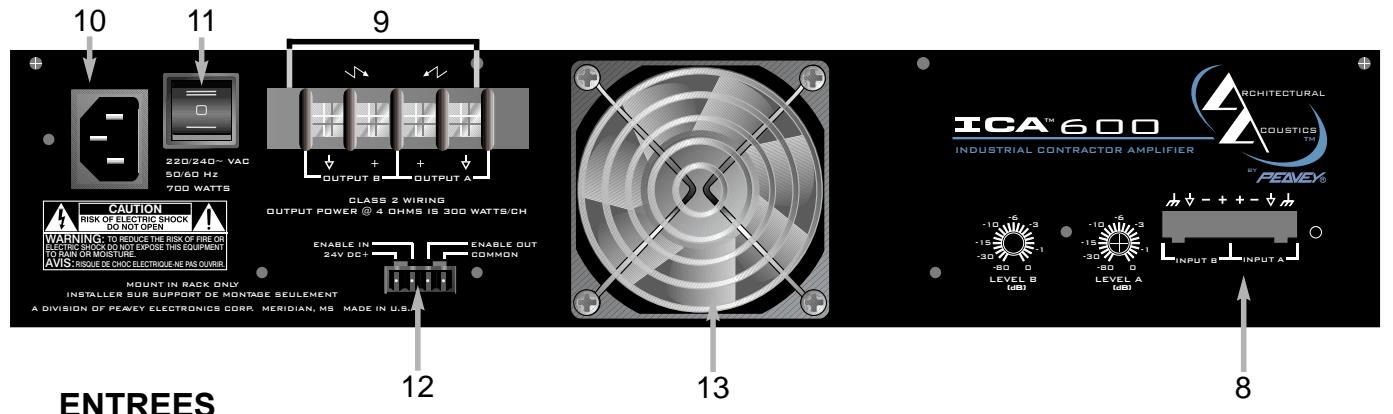

PANNEAU ARRIERE

Les Amplificateurs ICA™ sont équipés d'un bloc d'entrée permettant d'y insérer une prise 4-connecteurs Phoenix par canal. Il vous est possible de relier la masse du signal audio à celle de votre unité grâce à ces connections.

9. Sorties

Ce bloc est prévu pour recevoir les connexions des enceintes. Il est prévu pour du fil dénudé ou équipé d'une cosse à fourche. Il est prévu pour connecter jusqu'à 2 cables dénudés de 6mm² par terminal.

10. Connecteur d'alimentation IEC

Un connecteur d'alimentation IEC est installé sur le panneau arrière de votre unité. Un cable IEC est nécessaire pour la connection à la source d'alimentation (fourni).

11. Disjoncteur

disjoncteur continue à se désengager, votre unité a besoin d'être vérifiée par un technicien. N'insistez pas sur le disjoncteur car vous risquez d'endommager sérieusement votre ampli.

12. Connecteur de controle a distances

Les amplificateurs de la série ICA™ possèdent un mode de fonctionnement contrôle à distance, activé quand le sélecteur d'alimentation est en position STANDBY. L'unité se mettra en fonction à la réception d'un signal de 12 à 24 Volts entre les pins ENABLE et COMMON (masse). Si aucun signal n'est reçu (ou le circuit ouvert), l'ampli se mettra en mode passif (pas d'amplification). Vous pouvez chaîner plusieurs amplificateurs ICA en connectant toutes les pins +24V ensemble, les pins COMMON ensemble et la pin ENABLE OUT à cette ENABLE IN de l'unité suivante. Un connecteur inter-unité est fourni.

13. GRILLE de ventilateur

Un ventilateur à vitesse variable assure la ventilation de votre unité. Ne couvrez pas cette entrée. Le ventilateur ne fonctionne que lorsque les radiateurs de votre unité le nécessitent.

Alimentation electrique

La consommation électrique des unités ICA™ est notée : "idle" (en veille), 1/8 puissance maximale (condition typique musicale), 1/3 puissance maximale, et puissance maximale. Cette dernière est limitée par la présence d'un disjoncteur. Consultez la feuille de spécificités pour connaître les besoins de votre unité. Le voltage doit être le même que celui noté à l'arrière de votre unité. Les dommages causés par une alimentation inadaptée ne sont pas couverts par la garantie. NOTE: Toujours mettre hors tension et débrancher de l'alimentation avant de procéder à des connexions audio. Par mesure de sécurité, toujours positionner les contrôles de gain situés sur le panneau arrière au minimum lors de la mise sous tension initiale.

Refroidissement

Les unités de la série ICA utilisent un système d'air forcé pour maintenir une température de fonctionnement. La circulation d'air est assurée par un ventilateur à vitesse variable monté sur le panneau arrière et des grilles d'évacuation sur le panneau avant. Le ventilateur ne se met en fonctionnement qu'à partir d'une température interne de C. Assurez-vous qu'il y ait suffisamment d'espace autour de votre unité pour ce circuit d'air. NOTE: Si vous installez votre unité dans un support Rack, n'utilisez pas les portes avant et arrière sans prévoir un système de ventilation sur l'arrière, en prévision des besoins en air frais lors du fonctionnement. L'air doit pouvoir circuler sans contrainte vers l'entrée (panneau arrière) et depuis la sortie (panneau avant).

Toutes les unités de la série ICA sont équipées d'un circuit Hibernation. La consommation électrique et le dégagement calorifique sont réduits au minimum si aucun signal n'est reçu en entrée pour plus d'une minute. Dès qu'un signal est reçu, Hibernation restaure le mode de fonctionnement de l'amplificateur. Les besoins électriques lorsque Hibernation est actif correspondent à ceux notés "Idle" (en veille).

Emissions thermiques

Le concepteur de votre installation devrait préciser les besoins exacts de votre système. Référez-vous aux specifications notées à la fin de ce manuel pour plus d'informations.

Connecteurs d'entree

Le connecteur d'entrée accepte aussi bien les signaux audio symétriques et asymétriques. Dans le cas d'une source asymétrique, connectez la pin (-) du bloc de connexions à la masse de ce bloc. Si la pin (-) est laissée non-connectée, il en résultera une perte de gain de 6 dB.

Configuration du SIGNAL d'entree

Les unités ICA™ peuvent fonctionner en stéréo (2 canaux), en pont (Bridge) ou en parallèle (même signal sur les 2 canaux).

Pour envoyer le même signal aux 2 canaux (Mode Parallèle), connectez normalement le canal A, et connectez ensemble les bornes positives des 2 entrées puis les bornes négatives des 2 entrées. Chaque canal reçoit le même signal mais agit indépendamment (La connexion des enceintes est semblable à un mode Stéréo).

Le Mode Pont (Bridge) convertit votre unité en un amplificateur mono-canal dont la puissance est égale à la somme des puissances de chaque canal d'origine et la charge minimale est la somme

des charges minimales de chaque canal. Chaque canal agit en inversion par rapport à l'autre, en connectant la pin (-) du canal A à la pin (+) du canal B et la pin (+) du canal A à la pin (-) du canal B. Le signal d'entrée est connecté normalement aux pin (+) et (-) du canal A. Les 2 contrôle des gain agiront sur la puissance du signal, et doivent être à la même valeur (de préférence 0dB). Les hauts-parleurs sont connectés aux bornes (+) de chaque canal. Ne jamais connecter un côté des hauts-parleurs à la masse en mode Pont car les 2 côtés sont dits "chauds". Si un panneau de câblage de sortie (Patch Panel) est utilisé, toutes les connexions doivent être isolées indépendamment et par rapport au panneau. Les unités de la série ICA permettent une charge minimum de 8 ohms en Mode Pont, ce qui équivaut à 4 ohms par côté en Mode Stéréo. Une charge inférieure activerait le circuit de protection de charge ainsi que celui de protection thermique.

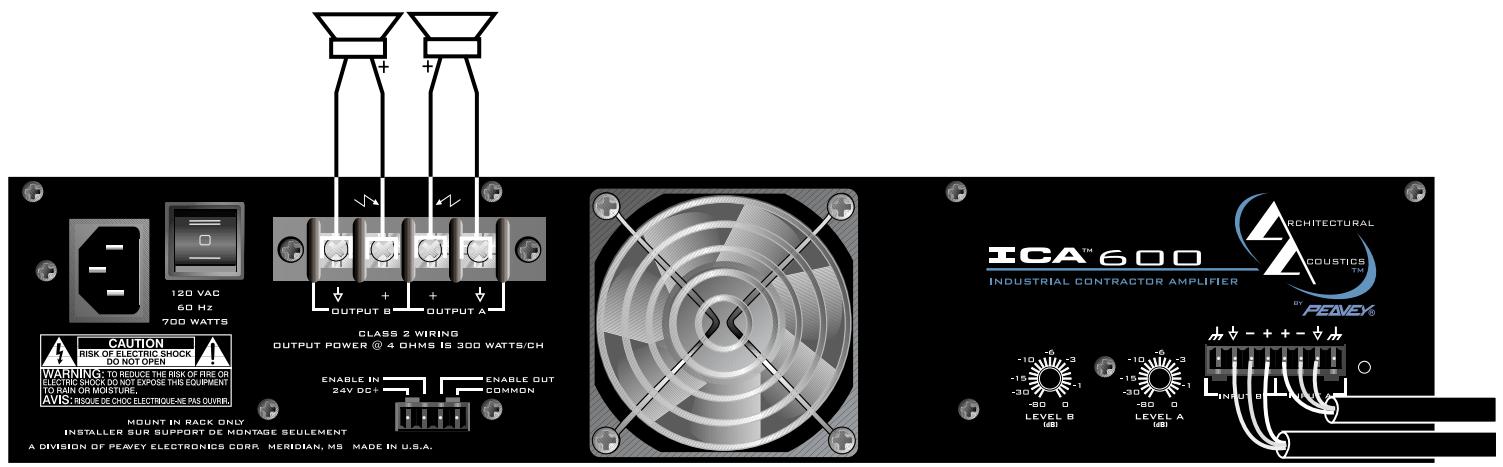

STEREO MODE CONNECTION DIAGRAM

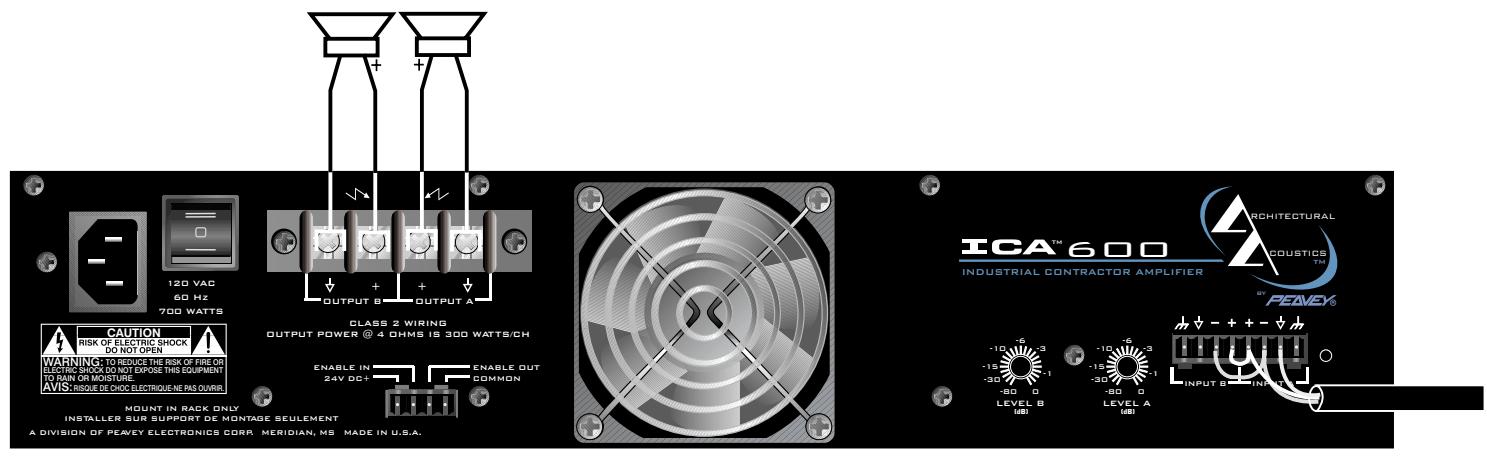

PARALLEL MODE DIAGRAM

Les hauts-parleurs sont à connecter au bloc de sortie (Output). Vous pouvez y connecter des cosses à fourches ou des fils dénudés, avec un maximum de 2 câbles de 6mm² par nominal.

Assurez-vous que votre unité est déconnectée de l'alimentation avant de toucher les connecteurs de sortie. Consultez la charte de câblage à la fin de ce manuel pour minimiser les pertes. Assurez-vous également que la charge totale ne soit pas inférieure à cette commande pour votre unité.

MASS Du SIGNAL

Le bloc de connexions d'entrée (INPUT) permet d'unifier les masses de votre unité et du signal audio. Si possible, les différentes masses doivent être connectées ensemble. Néanmoins, surtout si l'unité est ajoutée à un système existant, cela peut maker une "boucle de masse" engendrant un bruit parasite. Si ce phénomène se presente, ne connectez la masse du cable qu'à la masse de l'entrée audio. Cette dernière est également connectée à la masse de l'alimentation de façon interne, et allouera une différence de potentiel de + / - 0.6 V par rapport à celle de l'alimentation.

Systemes de protection

Les unités de la série ICA™ incorporent plusieurs systèmes de sécurité, résultats de l'expérience de Peavey dans l'amplification audio. Ils sont assemblés avec des composants de haute qualité et disposent de protections permettant d'éviter les principaux problèmes et dommages à votre système.

CLIP limiteur

A pleine puissance (clipping point), le gain du canal concerné sera automatiquement réduit, évitant d'endommager les hauts-parleurs par l'excès de puissance ou des ondes "crénaux" qui risqueraient d'être produits. Cette réduction du gain est effective lorsque la Led (Clip Led) s'illumine. Un signal normal peut déclencher la Led de Clip de temps en temps sans être notable au niveau sonore, seul un niveau excessif et prolongé (Led allumée sans discontinuité) déclenchera une baisse de gain "audible". Ce système est dit "transparent" car la bande compte de signal est maintenue.

Correction de CHARGE

LFC (Load Fault Correction) est un circuit qui réduira instantanément le gain du signal pour permettre à l'unité d'éviter les problèmes liés à une charge trop faible en sortie. La Led LFC s'illumine quand ce circuit est actif. Un déclenchement occasionnel de ce circuit est inaudible. Dans le cas d'un court-circuit ou d'une charge excessivement faible sur les sorties de l'unité, le relais de sortie s'ouvrira.

Protection de mise en ROUTE

À chaque fois que l'unité est mise sous tension, ou après une restauration d'état de protection, celle-ci passera en mode protégé et laissera les hauts-parleurs déconnectés jusqu'à vérification des systèmes de protection. Une fois la vérification terminée, l'unité fermera le relais du signal, mais en atténuant le gain, et l'augmentera progressivement jusqu'à au niveau normal pour éviter tout dommage aux hauts-parleurs.

Protection thermale

Si le transformateur ou les radiateurs atteignent une température anormale, l'unité s'auto-protègera en déconnectant la charge de sortie jusqu'à regagner la température de fonctionnement. Pendant cette coupure, la PROTECT LED s'illuminera et le ventilateur fonctionnera à sa vitesse maximale.

Protection de COURT circuit

Si une sortie est en court-circuit, le LFC (Correction de Charge), le relais de sortie et la protection thermique s'activeront pour protégerr l'unité. Le LFC verra une charge trop faible et réduira le gain du signal. Dans des conditions extrêmes, le relais de sortie s'ouvrira (déconnexion de la sortie) et entamera une procédure de redémarrage.

Protection de courant continu

Si l'unité détecte un courant continu ou un signal sub-sonique en sortie, le relais de sortie s'ouvrira instantanément pour éviter tout dommage aux enceintes. La PROTECT LED s'allumera pour vous notify la situation.

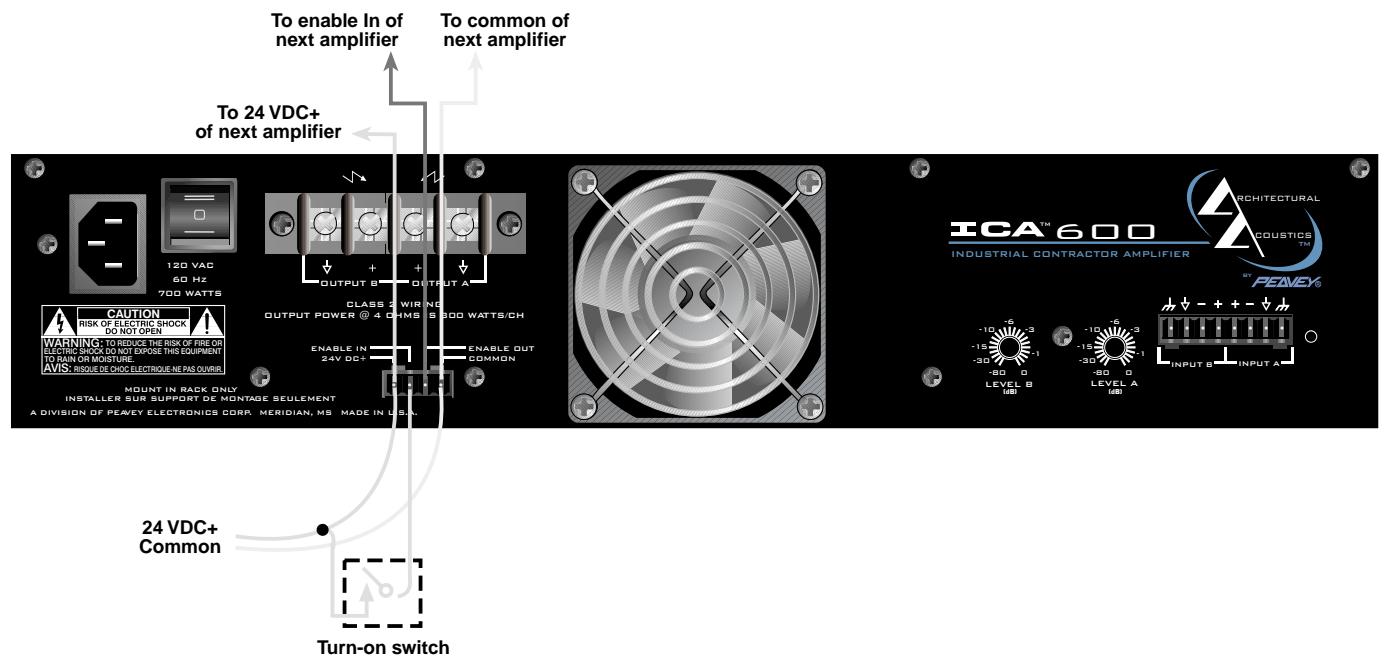

Mise en route/arret sequentiels

Les unités de la série ICA™ sont équippées d'un système de contrôle de mise sous/hors tension à distance, actif lorsque l'interrupteur d'alimentation est sur STANDBY. Une alimentation externe générant de 12 à 24 volts DC doit être appliquée au connecteur situé sur le panneau arrière. Le ENABLE OUT doit être connecté au ENABLE IN de l'unité suivante. Les différentes unités sont "couplées" en reliant en parallèle tous les terminaux 24 V DC+ ensemble et COMMON ensemble pour la séquence de mise en route.

Mise en route/arret sequentiels

Cable Length (Feet)	Stranded Wire Gauge (mm²)	Power Loss Into 8 ohms	Power Loss Into 4 ohms	Power Loss Into 2 o
5'	1	.79%	1.58%	3.16%
	1,5	.5	1.0	2.0
	2,5	.31	.62	1.24
	4	.20	.40	.80
	6	.125	.25	.50
10'	1	1.58%	3.16%	6.32%
	1,5	1.0	2.0	4.00
	2,5	.62	1.25	2.50
	4	.40	.80	1.6
	6	.25	.50	1.0
40'	1	8.0%	12.6%	25.2%
	1,5	4.0	8.0	16.0
	2,5	2.5	5.0	10.0
	4	1.60	3.2	6.4
	6	1.0	2.0	4.0
	10	.625	1.25	2.50
80'	1,5	8.0%	16.0%	32.0%
	2,5	5.0	10.0	20.0
	4	3.2	6.4	12.8
	6	2.0	4.0	8.0
