PCTV 7010IX - Carte TV PINNACLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte TV PCI Express 6 en 1
Marque	Pinnacle
Modèle	PCTV 7010iX
Bus système	PCI Express Rev. 3.0
Réception TV numérique	DVB-T (terrestre) et DVB-S (satellite)
Réception TV analogique	PAL/SECAM/NTSC
Radio FM	Oui
Nombre de canaux simultanés	Jusqu'à 4 (2 DVB-T + 2 DVB-S ou 1 analogique + 1 DVB-T + 2 DVB-S, etc.)
Entrées antenne	1 connecteur F satellite, 2 entrées IEC 75 Ohm pour DVB-T/analogique
Alimentation antenne active	Oui, sur entrée antenne 1
Entrée vidéo analogique	Mini-DIN 7 broches pour S-vidéo, composite et audio stéréo (via adaptateur)
Sortie audio interne	Connecteur 4 broches vers carte son
Connecteur télécommande IR	Oui, pour récepteur IR optionnel
Processeur requis	Pentium D 3.0 GHz ou AMD Athlon 4800+
Mémoire requise	512 Mo RAM
Disque dur requis	20 Go d'espace libre
Carte graphique requise	Compatible DirectX 9
Système d'exploitation	Windows XP (Home, Pro, Media Center Edition 2005) avec dernier Service Pack
Récepteurs DVB-T	2 x Philips TDA 8275A (45.75 - 863.25 MHz)
Récepteurs satellite	2 x Zarlink ZL10037 (950 - 2150 MHz)
Démodulateurs DVB-T	2 x Philips TDA 10046A (16/64 QAM, QPSK, bande passante 6/7/8 MHz)
Démodulateurs DVB-S	2 x Zarlink ZL10313
Sensibilité DVB-T	Minimum -86 dBm
Contenu du coffret	Carte, câble multi-connecteur, adaptateur FM (optionnel), télécommande avec piles et câble récepteur, CD d'installation, manuels PDF
Certifications	CE, EN 55013, EN 55020, EN 60950

FOIRE AUX QUESTIONS - PCTV 7010IX PINNACLE

Quels types de signaux TV puis-je recevoir avec le Pinnacle PCTV 7010iX ?

Vous pouvez recevoir la TV numérique terrestre (DVB-T), la TV numérique satellite (DVB-S), la TV analogique (PAL/SECAM/NTSC) et la radio FM.

Combien de chaînes puis-je regarder ou enregistrer en même temps ?

La carte permet de recevoir jusqu'à 4 chaînes simultanément selon la configuration : par exemple 2 DVB-T + 2 DVB-S, ou 1 analogique + 1 DVB-T + 2 DVB-S, etc.

Quels sont les prérequis système pour utiliser cette carte ?

Il faut un processeur Pentium D 3.0 GHz ou équivalent AMD, 512 Mo de RAM, 20 Go d'espace disque, une carte graphique et une carte son compatibles DirectX 9, et Windows XP (Home, Pro ou Media Center Edition 2005) avec le dernier Service Pack.

Puis-je connecter une antenne satellite directement ?

Oui, la carte dispose d'un connecteur F pour antenne satellite. Vous devez brancher votre parabole sur cette entrée pour recevoir la DVB-S.

Comment améliorer la réception DVB-T ?

Utilisez de préférence une antenne de toit. Pour une antenne intérieure, placez-la près d'une fenêtre, en hauteur, loin des écrans, et orientez-la vers l'émetteur. Activez l'alimentation de l'antenne si nécessaire via l'entrée 1.

Puis-je utiliser la carte pour numériser des cassettes VHS ?

Oui, grâce à l'entrée vidéo analogique (mini-DIN 7 broches avec adaptateur S-vidéo/composite et audio), vous pouvez connecter un magnétoscope et capturer vos cassettes.

La carte est-elle compatible avec Windows 10 ?

La notice indique une compatibilité avec Windows XP uniquement. Pour les systèmes plus récents, il est possible que des pilotes non officiels existent, mais Pinnacle ne les fournit pas. Vérifiez auprès du fabricant.

Comment installer physiquement la carte ?

Déchargez les décharges électrostatiques, éteignez le PC et débranchez-le. Insérez la carte dans un slot PCI Express libre en appuyant uniformément, puis fixez-la avec la vis. Refermez le boîtier et rebranchez le tout.

Que faire si la télécommande ne fonctionne pas ?

Assurez-vous d'avoir installé le récepteur IR (câble fourni) sur le connecteur IR de la carte et que les piles sont en bon état. Vérifiez également que le logiciel supporte la télécommande.

Puis-je utiliser la carte sans antenne extérieure ?

Pour la DVB-T, une antenne intérieure peut suffire si vous êtes près d'un émetteur. Pour la DVB-S, vous aurez besoin d'une parabole. Pour la radio FM, une antenne filaire peut être utilisée.

MODE D'EMPLOI PCTV 7010IX PINNACLE

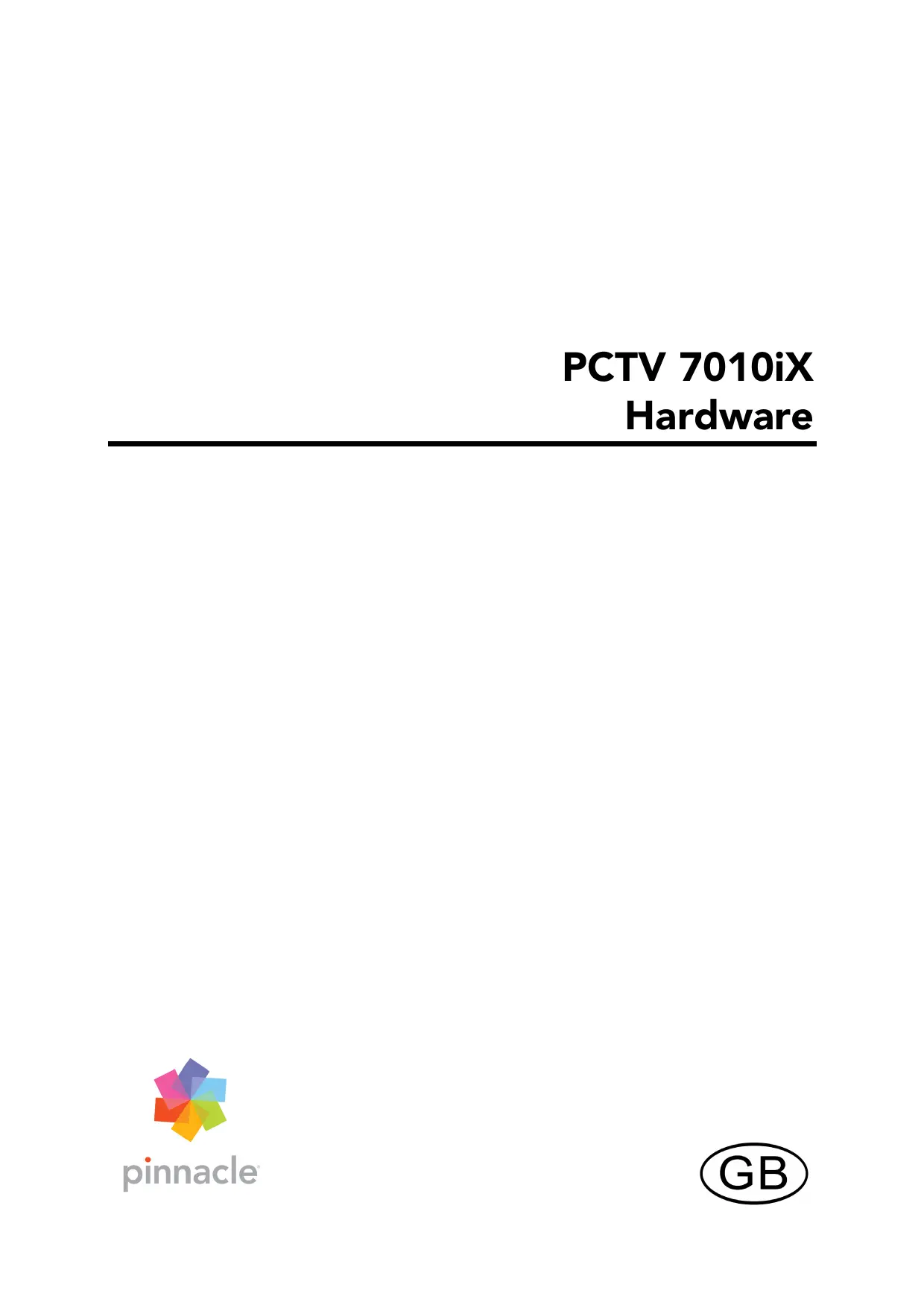

PCTV 7010iX

Hardware

PCTV 7010iX Hardware

GB January 2006

© Pinnacle Systems GmbH 2006

All rights reserved.

No part of this manual may be reproduced or transferred to other media without explicit written permission from Pinnacle Systems GmbH, Braunschweig, Germany.

All brand or product names are trademarks or registered trademarks of their respective holders.

Pinnacle Systems GmbH has written this manual to the best of its knowledge, but does not guarantee that the programs/systems will fulfil the users' intended applications.

No warranty is made as to the specifications of features.

Pinnacle Systems GmbH retains the right to make alterations to the content of the manual without obligation to inform third parties.

All quotes, sales, supply and manufacturing contracts from Pinnacle Systems GmbH, including consulting, installation and other contractual services are subject exclusively to the General Sales and Delivery Terms of Pinnacle Systems GmbH.

Table of Contents

Introduction 1

Package Contents 2

Recommended System Requirements 3

For Your Own Safety 4

Hardware Installation 5

Preparing Installation 5

Using PCTV 7010iX Hardware 6

After Installation 6

Connecting the Equipment 7

Tips on DVB-T reception. 8

Technical Data 9

Declaration of conformity in accordance with ISO/IEC Guide 22............11

Congratulations on becoming the proud owner of a Pinnacle PCTV 7010iX!

PCTV 7010iX is a PCI Express 6 in 1 TV card. It allows you to receive digital TV and radio (DVB-T and DVB-S), analog TV and FM radio. Depending on the antenna signals connected, computer performance and the software you are using, you can freely choose the four channels to be received/recorded at the same time:

2 DVB-T channels (TV or radio)

plus

2 DVB-S channels (TV or radio)

or

1 analog channel (TV or radio)

plus

1 DVB-T channel (TV or radio)

plus

2 DVB-S channels (TV or radio)

or

2 analog channels (TV or radio)

plus

2 DVB-S channels (TV or radio)

Plus, you can use the analog video input, for example, to digitize your old video cassettes.

Digital satellite TV (DVB-S), as well as digital terrestrial TV (DVB-T), offers an expansive channel selection with excellent picture and audio quality.

Additional services, such as interactive TV and IP data reception, are also available. Further information on DVB-T and DVB-S can be found on the internet at www.dvb.org.

And now have fun with your PCTV 7010iX!

PCTV 7010iX (illustration is a sample)

Video adapter or multi-connector cable

IEC adapter for FM antenna (optional)

Remote control with batteries and receiver cable (illustrations are samples)

Installation CD

PDF files on CD-ROM: User Manual, hardware operating instructions, remote control operating instructions

Depending on the version of your product, package contents may vary.

Recommended System Requirements

Your system must satisfy the following requirements in order for your PCTV 7010iX to function smoothly:

Bus System

PCI Express Rev. 3.0

Processor

Pentium D with 3.0 GHz or equivalent AMD Athlon 4800

Working memory

512 MB RAM

Hard disk

U-DMA hard disk with 20 GB free disk space

Graphics card

DirectX 9-compatible graphics card

Sound card

DirectX 9-compatible sound card

CD-/DVD burner

Operating system

Windows XP (Home Edition, Professional Edition or Media Center Edition 2005) with the latest Service Pack

If you purchased your PCTV 7010iX together with a PC and it is already installed, skip the next few chapters and continue with the chapter "Connecting the Equipment".

In the interest of your own safety and the flawless functioning of your new PCTV 7010iX and computer system, note the following:

• Computer components are sensitive to static charge. Divert any electrostatic charge from your body before touching the components with your hands or any tools.
• Before opening the computer, make sure that the power plug is disconnected from the wall outlet.

Preparing Installation

The only tool you need for the installation is a screwdriver.

• Divert any possible electrostatic charge from your body by touching the casing of your PC.
• Turn off your computer and all peripheral devices. Disconnect the computer from the power supply and all necessary components.
• Loosen the computer cover screws and remove the cover.
• Select a free PCI Express slot. Remove the slot cover at the back of the computer. Make sure to keep the screws in a safe place.

Using PCTV 7010iX Hardware

• Insert the card into the PCI Express slot. To do so, hold the card at the top and push it down into the slot while applying even pressure at both ends. Press down on the upper edge so that the card fits firmly in the slot.

• If you cannot easily insert the card into the slot, do not use force since this may bend the contact springs on the socket connector. Instead, remove the card and try to insert it again.

After Installation

• After you have inserted the hardware, tighten the card retaining bracket firmly on the back of the computer.
• Now place the cover onto your computer and connect the peripheral devices.

For optimal digital terrestrial TV reception please observe the following instructions:

• Connect to a roof antenna if one is available.
  If you wish to use the indoor antenna, it should be located as near as possible to a window.
• Wherever possible, place the antenna in the direction of the nearest transmitter.
• Try to position any indoor antenna as high as possible (for example, on top of a cupboard).
• An indoor antenna should not be located near a computer monitor, television or the like.
• Make certain to have the proper polarization if you use an active flat antenna (if you are not certain, you can find out whether the antenna should have a transverse or upright position by trial and error).
• For active antennas without a separate power supply, please use the Antenna input 1 and activate the antenna power supply.
• Only double-shielded antenna cable should be used.

Bus System

PCI Express Rev. 3.0

Video Decoder / Analog Demodulator / PCI Express Controller

Philips SAA7162

Analog TV / DVB-T Tuner

2 x Philips TDA 8275A

Frequency range: 45.75 - 863.25MHz

Satellite TV Tuner

2xZarlinkZL10037

Frequency range: 950 - 2150MHz .

DVB-T Demodulator

2 x Philips TDA 10046A

16,64 QAM, QPSK
6,7,8 MHz bandwidth

DVB-S Demodulator

2xZarlinkZL10313

Supported Formats

DVB-S
DVB-T
PAL/SECAM/NTSC
FM Radio

Antenna Input Terminals

• Satellite antenna input F-connector
  Two 75 Ohm IEC input ports for DVB-T and/or analog TV
• Both antenna input terminals are randomly usable
• Antenna input 1 supplies power to active interior antennas without its own power supply.

A/V Input and Output

A/V input mini-DIN 7-pin for S-video, composite video and stereo audio (depending on the adapter)
- Internal video input (S-video and composite video)
- Internal audio output (to the sound card) using a four pin connector
- Internal audio output using a four pin connector

Additional Connectors

• IR remote connector to attach optional IR receiver cable
• Internal Wake-Up connector

Sensitivity

DVB-T: minimum -86 dBm
- Analog: minimum 30 ~dB

Signal-to-Noise Ration for Analog TV

• Minimum 41 ~dB @ 60 ~dB

CE

Konformitätserklung nach ISO/IEC Guide 22

Declaration of conformity in accordance with ISO/IEC Guide 22

Nr./No 1.00

Anbieter / Supplier :

Pinnacle Systems GmbH

Anschrift / Address :

Frankfurter Strasse 3c

38122 Braunschweig, Germany

Produkt / Product :

PCTV 7010iX

Das oben beschriebene Produkt ist konform mit: / The product described above is in conformity with:

Dokument-Nr. Document No.	Titel Title
EN 55013 : 2002	Funkstör eigenschaften von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik Limits and methods of measurement of radio disturbance characteristics of broadcast receivers and associated equipment
EN 55020 : 2003	Störfestigkeit von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik Electromagnetic immunity of broadcast receivers and associated equipment
EN 61000-4-2 : 2001	Störfestigkeit gegen Entladung statischer Elektrizität Electrostatic discharge immunity test
EN 61000-4-3 : 2001	Störfestigkeit gegen hochfrequente elektromagnetische Felder Radiated, radio-frequency, electromagnetic field immunity test
EN 61000-4-4 : 2002	Störfestigkeit gegen schnelle transiente elektrische Stögrößen/BURST Electrical fast transient/burst immunity test
EN 61000-4-5 : 2001	Störfestigkeit gegen Stoffspannungen/SURGE Surge immunity test
EN 61000-4-6 : 2001	Störfestigkeit gegen leitungsgeführe Stögrößen, induziert durch hochfrequente Felder Immunity to conducted disturbances, induced by radio-frequency fields
EN 61000-4-8 : 2001	Störfestigkeit gegen Magnetfelder mit energiachnischen Frenzen Power frequency magnetic field immunity test
EN 61000-4-11 : 2001	Störfestigkeit gegen Spannungseinbrüche, Kurzzeitunterbrechungen und Spannungsschwankungen Voltage dips, short interruptions and voltage variations immunity tests
EN 61000-3-2 : 2001	Grenzwerte für Oberschwungungsströme Limitations for harmonic currents
EN 61000-3-3 : 2002	Grenzwerte für Spannungsschwankungen und Flicker Limitations of voltage fluctuations and flicker
EN 60950 : 2001	Sicherheit von Einrichtungen der Informationstechnik Safety of information technology equipment

Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors

This certification is based on: Test report(s) generated by EMI-test laboratory

Braunschweig, 18. Januar 2006 / January 18th, 2006
