PCTV 50E - Carte TV PINNACLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte TV USB
Marque	PINNACLE
Modèle	PCTV 50E
Interface	USB 2.0
Tuner TV	PAL B/G/D/K/I, SECAM, NTSC, PAL M/N
Gamme de fréquences	48,25 – 855,25 MHz
Entrées vidéo	Composite (RCA), S-Video
Entrée audio	Prise stéréo
Entrée antenne	Coaxiale (75 ohms)
Résolution maximale	720x576 (PAL), 720x480 (NTSC)
Formats vidéo supportés	PAL, NTSC, SECAM
Alimentation	Via port USB
Système d'exploitation requis	Windows XP (Service Pack)
Processeur minimum	Pentium IV 2 GHz ou AMD Athlon XP
Mémoire vive minimale	256 Mo RAM
Espace disque minimum	5 Go libres
Carte graphique requise	Compatible DirectX 8
Entretien et nettoyage	Nettoyer avec un chiffon sec. Débrancher avant nettoyage.
Sécurité	Ne pas ouvrir le boîtier. Aucune pièce réparable par l'utilisateur.
Pièces détachées et réparabilité	Non disponibles. Contacter le service après-vente.
Informations générales	Notice d'utilisation téléchargeable sur le site du fabricant.

FOIRE AUX QUESTIONS - PCTV 50E PINNACLE

Comment installer la carte PCTV 50E ?

Branchez la carte sur un port USB 2.0 de votre ordinateur. Connectez l'antenne TV à l'entrée coaxiale. Installez les pilotes et logiciels fournis sur le CD. Suivez les instructions à l'écran.

Puis-je utiliser cette carte avec un ordinateur portable ?

Oui, à condition que l'ordinateur portable dispose d'un port USB 2.0 et réponde à la configuration système requise (processeur Pentium IV 2 GHz ou équivalent, 256 Mo RAM, etc.).

Comment connecter une antenne ?

Utilisez un câble coaxial (75 ohms) pour relier l'antenne domestique ou la prise câble à l'entrée antenne de la carte. La qualité du câble influence la réception.

Quels câbles sont nécessaires pour raccorder un magnétoscope ?

Vous aurez besoin d'un câble composite (RCA) ou S-Video pour la vidéo, et d'un câble audio stéréo. Branchez le magnétoscope à l'entrée correspondante de la carte.

Puis-je enregistrer des émissions TV ?

Oui, le logiciel fourni permet d'enregistrer des émissions au format vidéo sur le disque dur. Vérifiez que vous avez assez d'espace libre (5 Go minimum).

Quel logiciel est fourni avec la carte ?

La carte est livrée avec un logiciel de visualisation et d'enregistrement TV. Le manuel mentionne qu'il est compatible avec Windows XP Media Center 2005.

Comment connecter un caméscope ?

Reliez la sortie vidéo (composite ou S-Video) du caméscope à l'entrée vidéo de la carte, et la sortie audio à l'entrée audio. Utilisez de préférence la sortie S-Video pour une meilleure qualité.

Que faire si l'image est parasitaire ou ne s'affiche pas ?

Vérifiez la connexion de l'antenne et la qualité du câble. Assurez-vous que les pilotes sont correctement installés. Essayez de changer de chaîne. Si le problème persiste, redémarrez l'ordinateur.

Puis-je utiliser la carte avec un système d'exploitation plus récent que Windows XP ?

Le manuel indique que Windows XP est requis. Les versions ultérieures ne sont pas officiellement supportées, mais des pilotes alternatifs peuvent exister.

Où puis-je télécharger les pilotes ou la notice ?

Vous pouvez télécharger la notice au format PDF sur le site notice-facile.com. Pour les pilotes, consultez le site du fabricant Pinnacle (aujourd'hui Corel).

MODE D'EMPLOI PCTV 50E PINNACLE

PCTV 50e/100e matériel

F Janvier 2005

© Pinnacle Systems GmbH 2005

Tous droits réservés.

Toute reproduction ou représentation intégrale ou partielle, par quelles procédés que ce soit, du présent manuel est interdite sans l'autorisation expresse par écrit de Pinnacle Systems GmbH, Brunswick.

Tous les noms de marque et de produits sont des marques ou des marques déposées des constructeurs respectifs.

Ce manuel a été imprimé avec des encres sans solvants sur papier blanchi sans chlore.

Pinnacle Systems GmbH a apporté tout le soin requis à la réduction de la présence manuel, mais ne peut pas garantir que les programmes ou systèmes apporteront à l'utilisateur les résultats escomptés.

Les caractéristiques mentionnées dans le manuel n'ont qu'une valeur indicative.

Pinnacle Systems GmbH se réserve le droit de procéder à des modifications dans le manuel sans pour autant s'astreindre à en informer les tiers.

Les offres, contrats de vente, de livraison et d’entreprise de Pinnacle Systems GmbH, y compris conseil, montage et autres prestations contractuelles, reposent exclusivement sur les conditions de vente et de livraison de Pinnacle Systems GmbH.

Configuration système requise 1

Matériel 1 Logiciels 1

Raccordements 2

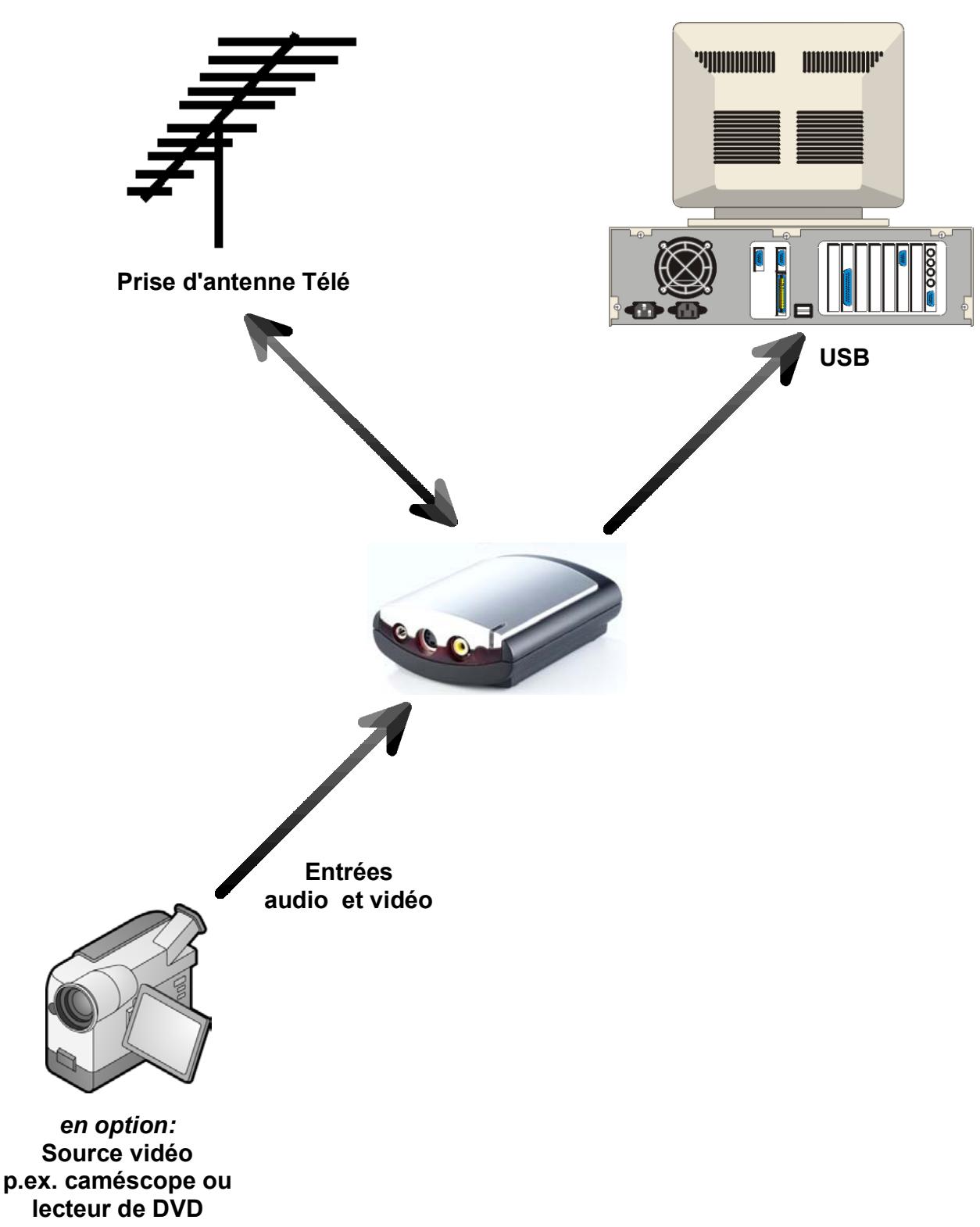

Raccordements - façade 2 Raccordements - dos 2 Prise antenne 3 Raccordement de l'ordinateur 3 Raccordement des appareils vidéo 3 Exemple de configuration 4

Caractéristiques techniques 5

Système bus 5 Entrée d'antenne 5 Entrées vidéo 5 Entrée audio 5 Tuner TV 5

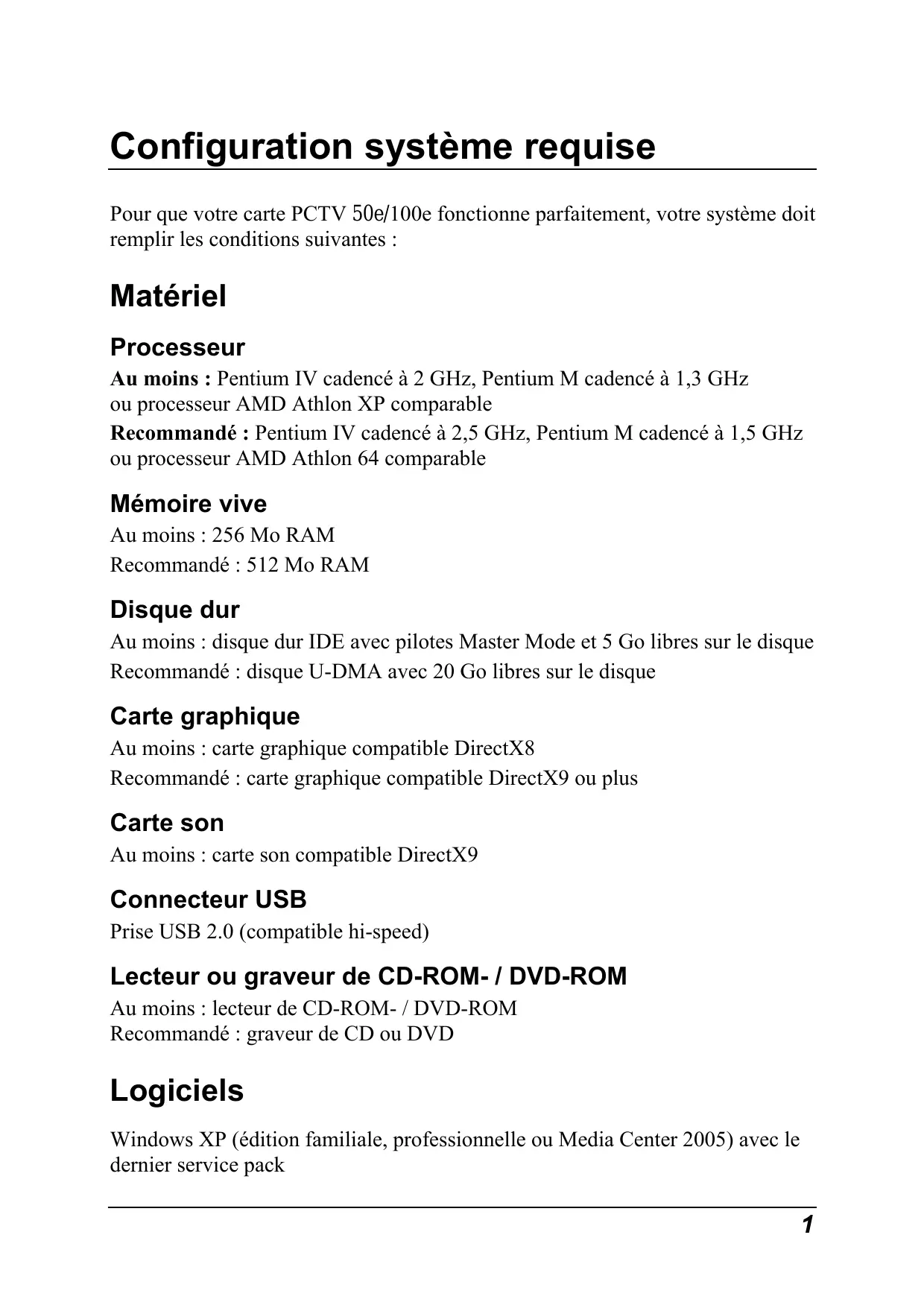

Configuration système requise

Pour que votre carte PCTV 50e/100e fonctionne parfaitement, votre système doit GPLR les conditions suivantes :

Processeur

Au moins : Pentium IV cadencé à 2 GHz, Pentium M cadencé à 1,3 GHz ou processeur AMD Athlon XP comparable

Recommande : Pentium IV cadencé à 2,5 GHz, Pentium M cadencé à 1,5 GHz ou processeur AMD Athlon 64 comparable

Mémoire vive

Au moins : 256 Mo RAM

Recommandé : 512 Mo RAM

Disque dur

Au moins : disque dur IDE avec pilotes Master Mode et 5 Go libres sur le disque Recommandé : disque U-DMA avec 20 Go libres sur le disque

Carte graphique

Au moins : carte graphique compatible DirectX 8

Recommande : carte graphique compatible DirectX9 ou plus

Carte son

Au moins : carte son compatible DirectX9

Lecteur graveur de cd-rom/dvd-rom

Au moins : lecteur de CD-ROM / DVD-ROM

Recommande: graveur de CD ou DVD

Logiciels

Windows XP (édition familiale, professionnelle ou Media Center 2005) avec le dernier service pack

Reliez l'entrée antenne de votre PCTV 50e/100e à votre Antenne domestique (prise coaxiale) ou à votre prise cable.

Pour raccorder l'antenne, vous avez besoin de câbles adéquats. Tenez compte du fait que la qualité des câbles influe considérablement sur la puissance de la réception.

Raccordement de l'ordinateur

Raccordez la prise USB de votre PCTV 50e/100e à votre ordinateur.

Utilisez pour cela exclusivement le câble USB fourni.

Raccordement des appareils vidéo

Reliez votre source vidéo (par exemple un caméscope, un magnétoscope ou un lecteur de DVD) à l'entrée audio et à l'entrée vidéo correspondante de votre PCTV 50e/100e. Vous pouvez utiliser n'importe quel appareil vidéo fournissant un signal S-video ou un signal vidéo composite compatible avec la norme PAL, NTSC ou SECAM (par exemple un magnétoscope, un caméscope ou un lecteur de DVD), indépendamment du système vidéo utilisé (par exemple VHS, S-VHS, Hi8 ou vidéo 8).

Nous attirons votre attention sur le fait que selon le modèle, toutes les normes vidéo (PAL, NTSC ou SECAM) ne seront pas prises en charge.

Si vous source vidéo possède une sortie S-video, utilisez cette sortie de préférence à la sortie vidéo composite lors des branchements pour des raisons de qualité.

Système bus

USB 2.0

Entrée d'antenne

Le tuner prend en charge les normes suivantes selon son circuit :

PAL B/G/D/K/I/SECAM

NTSC, PAL M/N

La gamme de fréquences est comprise entre 48,25 et 855,25 MHz.
