PCTV 400I - Carte TV PINNACLE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Carte tuner TV PCI
Caractéristiques techniques principales	Compatible avec les signaux analogiques et numériques, supporte le format MPEG-2, MPEG-4
Alimentation électrique	Alimentation par le port PCI, aucune alimentation externe requise
Dimensions approximatives	Standard PCI, dimensions variables selon le boîtier
Poids	Environ 200 grammes
Compatibilités	Compatible avec Windows XP, Vista, 7
Fonctions principales	Réception de chaînes TV, enregistrement vidéo, fonction pause en direct
Entretien et nettoyage	Nettoyer régulièrement les connecteurs avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande auprès du fabricant
Sécurité	Éviter les installations dans des environnements humides, respecter les normes électriques
Informations générales utiles	Vérifier la compatibilité avec le système d'exploitation avant l'achat, nécessite un logiciel de lecture TV

FOIRE AUX QUESTIONS - PCTV 400I PINNACLE

Comment installer le PINNACLE PCTV 400I sur mon ordinateur ?

Pour installer le PINNACLE PCTV 400I, insérez la carte dans un emplacement PCI libre de votre carte mère, puis installez les drivers fournis avec le produit ou téléchargez-les depuis le site officiel de Pinnacle.

Mon PINNACLE PCTV 400I n'est pas détecté par mon ordinateur, que faire ?

Vérifiez que la carte est correctement insérée dans le slot PCI. Assurez-vous également que les drivers sont correctement installés et à jour. Vous pouvez également essayer de redémarrer votre ordinateur.

Comment configurer le logiciel après l'installation du PINNACLE PCTV 400I ?

Après l'installation, ouvrez le logiciel de capture fourni, sélectionnez la source vidéo appropriée et suivez les instructions à l'écran pour configurer les paramètres de capture.

Le son ne fonctionne pas lorsque je regarde la télévision avec le PINNACLE PCTV 400I, que faire ?

Vérifiez les connexions audio pour vous assurer qu'elles sont correctement branchées. Assurez-vous également que le volume est activé à la fois sur le logiciel et sur votre système d'exploitation.

Puis-je utiliser le PINNACLE PCTV 400I avec Windows 10 ?

Le PINNACLE PCTV 400I peut ne pas être entièrement compatible avec Windows 10. Il est recommandé de vérifier sur le site de Pinnacle pour des mises à jour de drivers ou des solutions spécifiques.

Comment résoudre des problèmes de réception du signal TV ?

Assurez-vous que votre antenne est correctement connectée et orientée. Testez également le signal avec une autre source pour vérifier si le problème vient de la carte ou de la réception de l'antenne.

Est-ce que le PINNACLE PCTV 400I prend en charge les enregistrements programmés ?

Oui, le logiciel fourni permet de programmer des enregistrements. Consultez le manuel d'utilisation pour des instructions détaillées sur la programmation d'enregistrements.

Que faire si le logiciel plante lors de l'utilisation du PINNACLE PCTV 400I ?

Essayez de réinstaller le logiciel ou de mettre à jour vos drivers. Vous pouvez également vérifier si d'autres applications consomment trop de ressources système.

MODE D'EMPLOI PCTV 400I PINNACLE

Tous droits réservés.

Toute reproduction ou représentation intégrale ou partielle, par quelles procédés que ce soit, du présent manuel est interdite sans l'autorisation expresse par écrit de Pinnacle Systems GmbH, Brunswick.

Tous les noms de marque et de produits sont des marques ou des marques déposées des constructeurs respectifs.

Ce manuel a été imprimé avec des encres sans solvants sur papier blanchi sans chlore.

Pinnacle Systems GmbH a apporté tout le soin requis à la réduction de la présence manuel, mais ne peut pas garantir que les programmes ou systèmes apporteront à l'utilisateur les résultats escomptés.

Les caractéristiques mentionnées dans le manuel n'ont qu'une valeur indicative.

Pinnacle Systems GmbH se réserve le droit de procéder à des modifications dans le manuel sans pour autant s'astreindre à en informer les tiers.

Les offres, contrats de vente, de livraison et d’entreprise de Pinnacle Systems GmbH, y compris conseil, montage et autres prestations contractuelles, reposent exclusivement sur les conditions de vente et de livraison de Pinnacle Systems GmbH.

Table des matières

Introduction. 1

Contenu du coffret 2

Configuration système requise 3

Matériel 3

Logiciels 3

Pourvoir sécurité 4

Installation matérielle 5

Préparatifs 5

Installation matérielle de la carte PCTV 400i 6

Après installation. 6

Raccordements 7

Caractéristiques techniques 8

Système bus 8

Entree LNB. 8

Tuner 8

Démodulator 8

Décodeur vidéo 8

Format TV 8

DiSEqC 8

Alimentation LNB 8

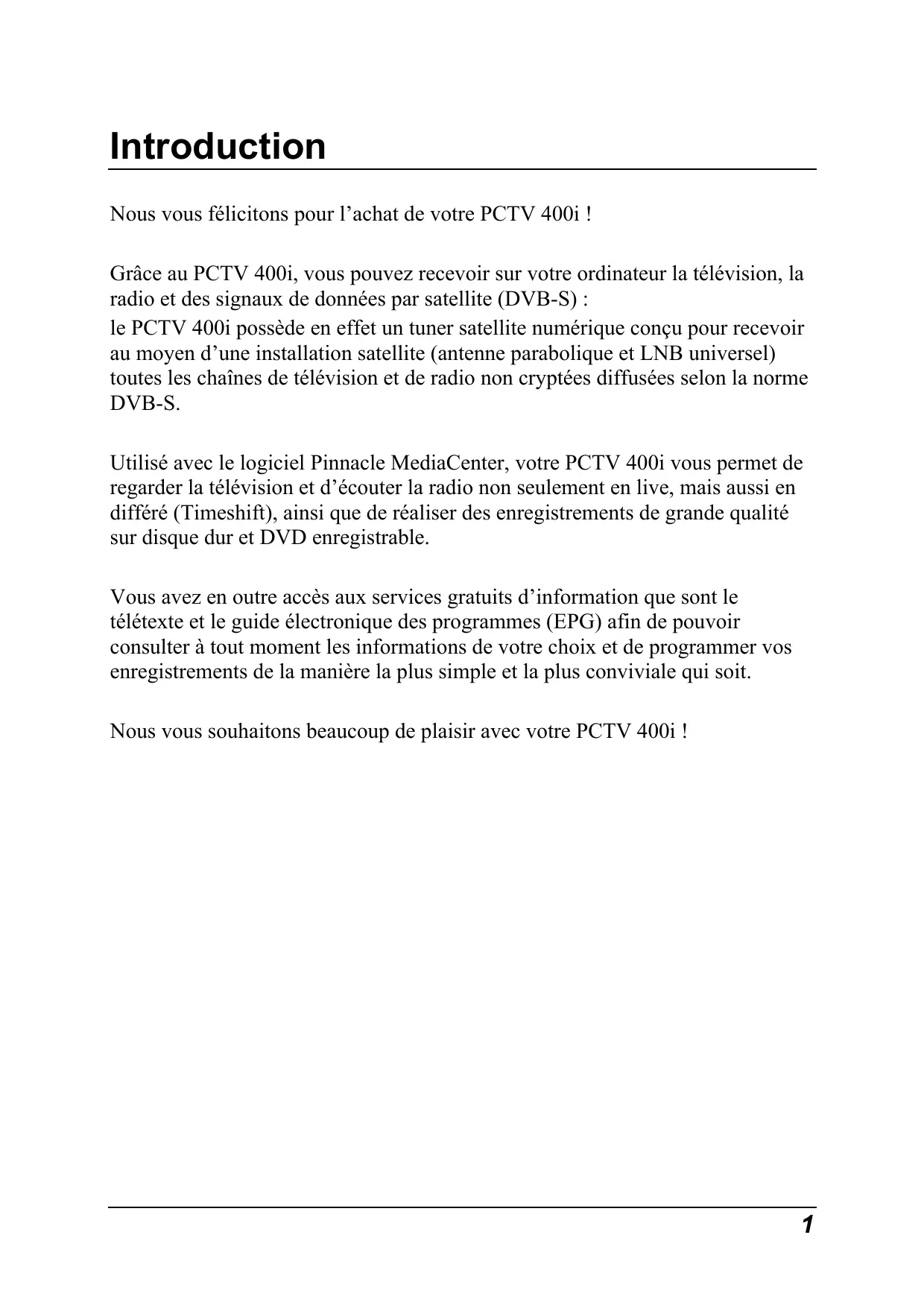

Nous vous félicitons pour l'achat de votre PCTV 400i !

Grâce au PCTV 400i, vous pouvez recevoir sur votre ordinateur la télévision, la radio et des signaux de données par satellite (DVB-S):

le PCTV 400i possède en effet un tuner satellite numérique conçu pour recevoir au moyen d'une installation satellite (antenne parabolique et LNB universal) toutes les chaînes de télévision et de radio non cryptées diffusées selon la norme DVB-S.

Utilisé avec le logiciel Pinnacle MediaCenter, votre PCTV 400i vous permet de regarder la télévision et d'écouter la radio non seulement en live, mais aussi en différé (Timeshift), ainsi que de réaliser des enregistrements de grande qualité sur disque dur et DVD enregistrable.

Vous avez en outre accès aux services Gratis d'information que sont le télétexte et le guide électronique des programmes (EPG) afin de pouvoir consulter à tout moment les informations de votre choix et de programmer vos enregistrements de la manière la plus simple et la plus conviviale qui soit.

Nous vous souhaitons beaucoup de plaisir avec votre PCTV 400i !

PCTV 400i

CD d'installation

Télécommande avec batteries et récepteur (les illustrations sont des exemples) Guide d'installation

Manuels au format PDF sur CD-ROM : Guide de l'utilisateur, Guide du matériel, Guide de la télécommande

En fonction de la variante, les éléments reçus peuvent différer de ceux énumérés ci-dessus.

Pour que votre carte PCTV 400i fonctionne parfaitement, votre système doit remplir les conditions suivantes :

Processeur

Au moins : Pentium III cadencé à 1 GHz ou processeur AMD Athlon XP équivalent (uniquement SD)

Recommande : Pentium IV cadencé à 2,8 GHz ou processeur AMD Athlon 64 équivalent (SD et HD)

Mémoire vive

Au moins : 256 Mo RAM

Recommande: 512 Mo RAM

Disque dur

Au moins : disque dur IDE avec pilotes Master Mode et 5 Go libres sur le disque

Recommandé : disque U-DMA avec 20 Go libres sur le disque

Carte graphique

Au moins : carte graphique compatible DirectX 8

Recommande : carte graphique compatible DirectX9 ou plus

Carte son

Au moins : carte son compatible DirectX9

Connecteur

Connecteur compatible PCI 2.3

Lecteur graveur de cd-rom/dvd-rom

Au moins : lecteur de CD-ROM / DVD-ROM

Recommande : graveur de CD ou DVD

Logiciels

Windows XP (édition familiale, professionnelle ou Media Center 2005) avec le dernier service pack

Pour votre sécurité

Si vous avez acheté votre carte PCTV 400i avec un ordinateur et qu'elle était déjà installée, sautez les paragraphes suivants et passez directement au chapitre « Raccordement des appareils »

Avant d'installer le matériel, veuillez lire les consignes suivantes pour votre propre sécurité et afin de garantir le bon fonctionnement de votre carte PCTV 400i:

• Les composants d'ordinateur sont sensibles aux charges électrostatiques. Déchargez-vous de votre électricité statique avant de toucher les composants avec les mains ou avec des outils.
• Avant d'ouvrir l'ordinateur, débranchez toujours la fiche d'alimentation pour être sûr que l'appareil n'est pas sous tension.

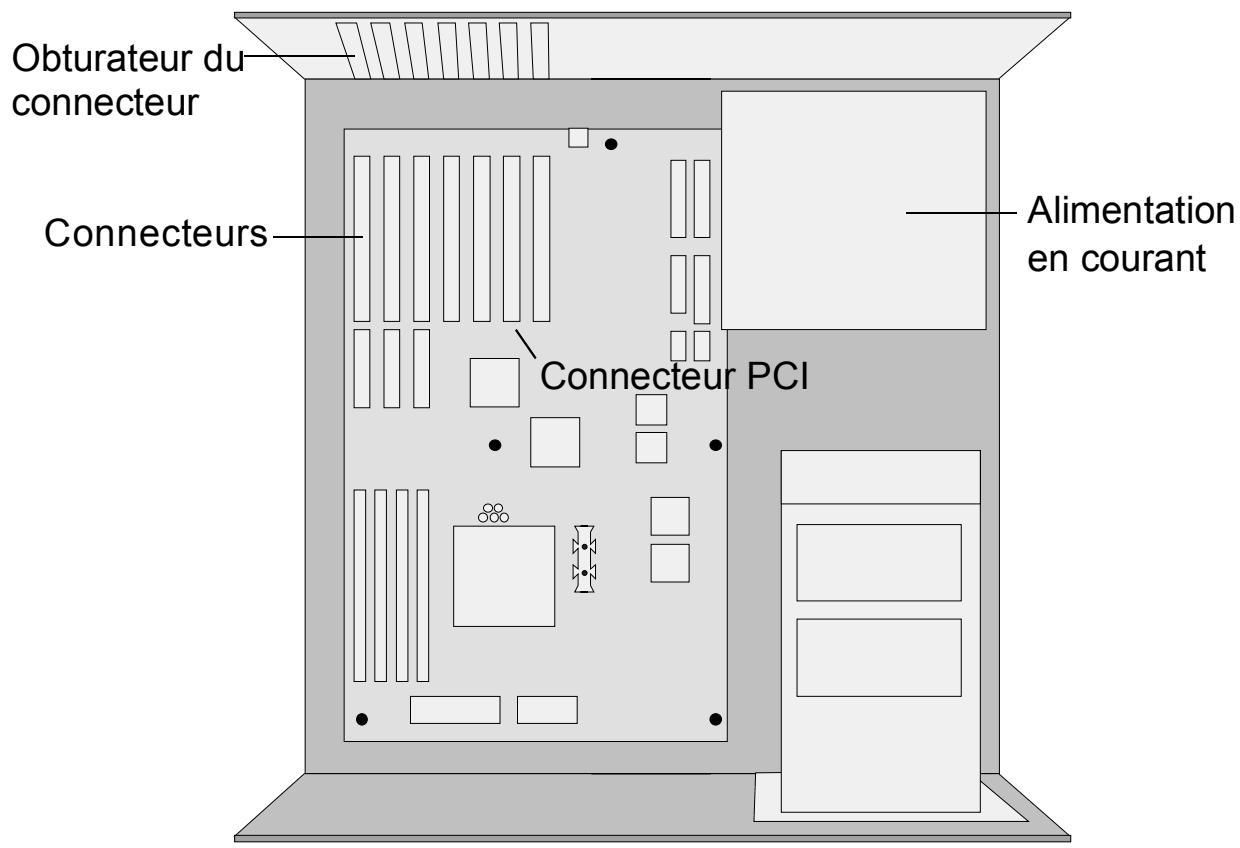

Préparatifs

Pour installer le matériel, vous avez besoin d'un tournevis.

• Déchargez-vous de votre électricité statique en touchant le boîtier de votre ordinateur.
• Éteignez l'ordinateur et tous les périphériques raccordés. Débranchez la fiche secteur de l'ordinateur et retirez tous les câbles.
• Défaites les vis maintenant le boîtier de l'ordinateur et retirez l'enveloppe.
• Choisissez un connecteur PCI libre (fonctionnant en bus mastering). Défaites l'obturator correspondant à ce connecteur au dos de l'ordinateur et conservez les vis.

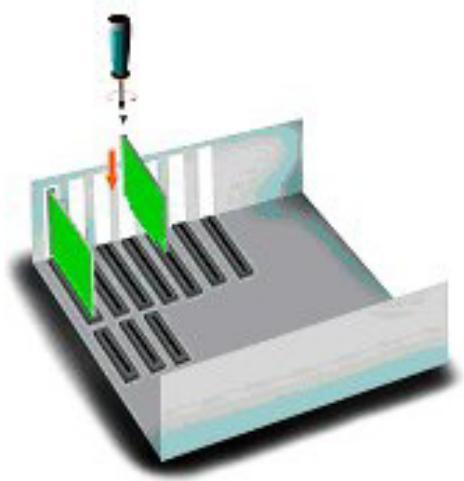

Installation matérielle de la carte PCTV 400I

• Insérez la carte dans le connecteur PCI précédemment choisi. Pour cela, tenez solidement la carte par le bord supérieur et enfoncez-la dans le connecteur en appuyant de façon homogène des deux côtes. Appuyez sur le bord supérieur pour que la carte soit bien enfoncée dans le connecteur.

• Si vous avez du mal à insérer la carte, ne forcez pas au risque de déformer les ressorts des contacts dans l'emplacement de la carte mère. Retirez la carte et essayez de l'insérer à nouveau.

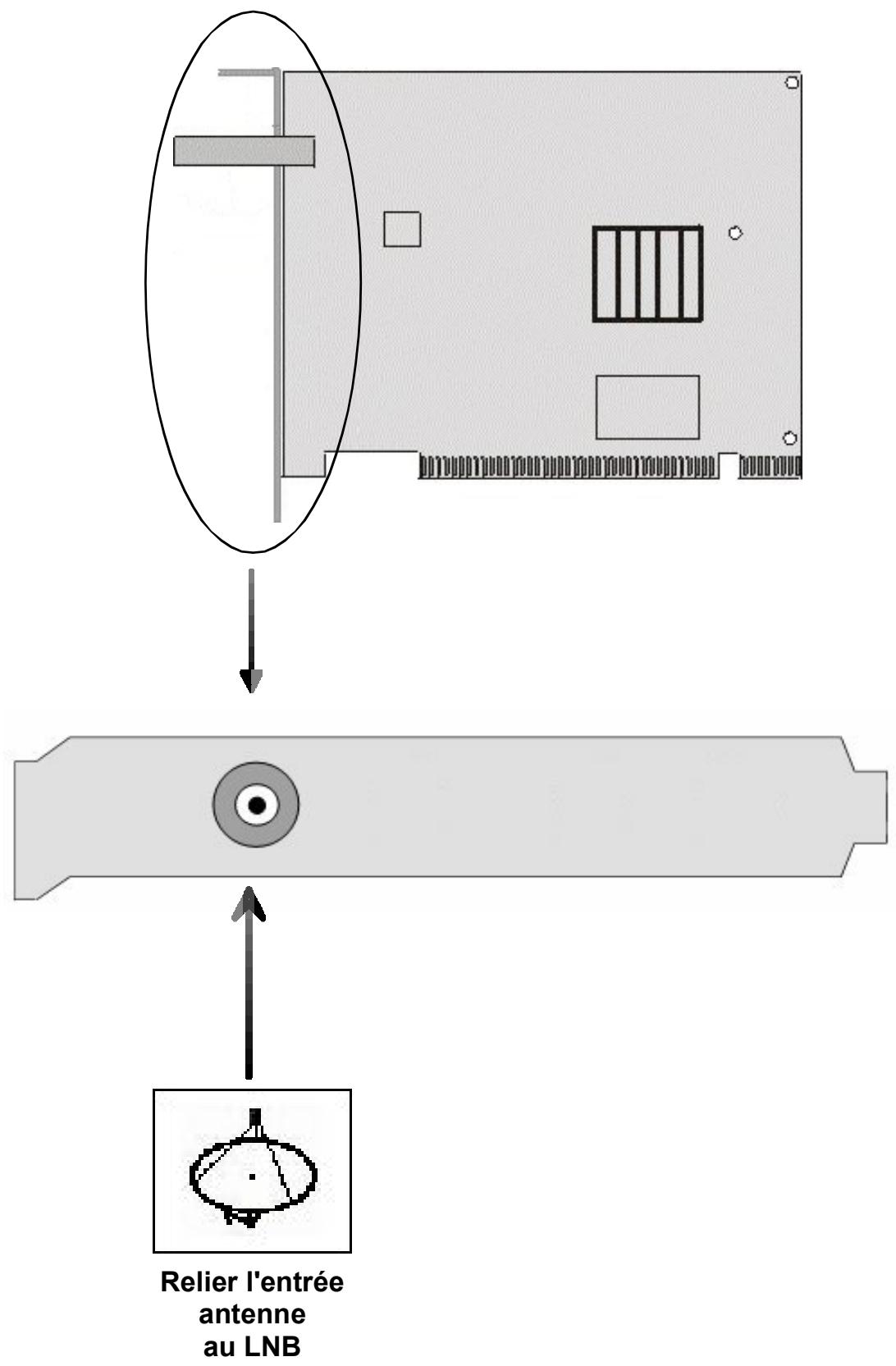

Après installation

• Après avoir installé le matériel, fixez la carte sur la paroi arrière de l'ordinateur avec les vis.
• Replacez l'enveloppe sur l'ordinateur et branchez les périphériques.

Système bus

PCI

Entrée LNB

13 V / 18 V, 350 mW au plus
