Intitulé	Description
Type de produit	Carte TV PCI
Caractéristiques techniques principales	Compatible avec les signaux analogiques et numériques, supporte le format MPEG-2 et MPEG-4.
Alimentation électrique	Alimentation par le bus PCI, pas besoin d'alimentation externe.
Dimensions approximatives	Standard PCI, dimensions variables selon l'installation.
Poids	Environ 200 grammes.
Compatibilités	Compatible avec Windows XP, Vista, 7, et 8.
Fonctions principales	Réception de chaînes de télévision, enregistrement vidéo, lecture de médias.
Entretien et nettoyage	Débrancher l'appareil avant nettoyage, utiliser un chiffon doux pour la poussière.
Pièces détachées et réparabilité	Disponibilité variable, vérifier auprès du fabricant ou des revendeurs.
Sécurité	Ne pas exposer à l'humidité, respecter les instructions d'installation pour éviter les courts-circuits.
Informations générales utiles	Vérifier la compatibilité avec votre système avant l'achat, nécessite un logiciel de lecture approprié.

FOIRE AUX QUESTIONS - PCTV 300I PINNACLE

Comment installer le PINNACLE PCTV 300I sur mon ordinateur ?

Pour installer le PINNACLE PCTV 300I, insérez le CD d'installation dans votre lecteur, puis suivez les instructions à l'écran. Assurez-vous que votre système respecte les exigences minimales.

Pourquoi mon PINNACLE PCTV 300I ne détecte-t-il pas les chaînes ?

Vérifiez que l'antenne est correctement connectée et positionnée. Assurez-vous également que vous avez effectué une recherche de chaînes dans le logiciel de l'appareil.

Le son ne fonctionne pas sur le PINNACLE PCTV 300I, que faire ?

Vérifiez que le volume de votre ordinateur est activé et que le son n'est pas coupé. Assurez-vous également que les pilotes audio sont à jour.

Comment mettre à jour les pilotes du PINNACLE PCTV 300I ?

Rendez-vous sur le site officiel de Pinnacle, recherchez le modèle PCTV 300I, et téléchargez les derniers pilotes disponibles. Suivez les instructions pour les installer.

Mon PINNACLE PCTV 300I est-il compatible avec Windows 10 ?

Le PINNACLE PCTV 300I peut fonctionner avec Windows 10, mais il est recommandé de vérifier la compatibilité des pilotes avec votre version de Windows sur le site de Pinnacle.

Comment résoudre des problèmes de qualité d'image sur le PINNACLE PCTV 300I ?

Assurez-vous que l'antenne est bien positionnée et qu'aucun obstacle n'interfère avec le signal. Vous pouvez également essayer de modifier les paramètres de résolution dans le logiciel.

Que faire si le logiciel du PINNACLE PCTV 300I plante ?

Essayez de redémarrer votre ordinateur et de relancer le logiciel. Si le problème persiste, désinstallez puis réinstallez le logiciel en utilisant le CD d'installation.

Où trouver des pièces de rechange pour le PINNACLE PCTV 300I ?

Vous pouvez trouver des pièces de rechange sur des sites de vente en ligne comme Amazon, eBay, ou des magasins spécialisés en électronique.

Mon PINNACLE PCTV 300I ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté et que tous les câbles sont bien connectés. Essayez de le brancher sur une autre prise électrique.

MODE D'EMPLOI PCTV 300I PINNACLE

PCTV 300i

Hardware

PCTV 300i Hardware

GB January 2005

© Pinnacle Systems GmbH 2005

All rights reserved.

No part of this manual may be reproduced or transferred to other media without explicit written permission from Pinnacle Systems GmbH, Braunschweig, Germany.

All brand or product names are trademarks or registered trademarks of their respective holders.

This manual is printed on chlorine-free, bleached paper using solvent-free ink.

Pinnacle Systems GmbH has written this manual to the best of its knowledge, but does not guarantee that the programs/systems will fulfill the users' intended applications.

No warranty is made as to the specifications of features.

Pinnacle Systems GmbH retains the right to make alterations to the content of the manual without obligation to inform third parties.

All quotes, sales, supply and manufacturing contracts from Pinnacle Systems GmbH, including consulting, installation and other contractual services are subject exclusively to the General Sales and Delivery Terms of Pinnacle Systems GmbH.

Table of Contents

System requirements 1

Computer hardware 1
Computer software 1

For your own safety. 2

Hardware Installation 3

Preparing installation 3
Using PCTV MediaCenter 300i hardware. 4
After installation 4

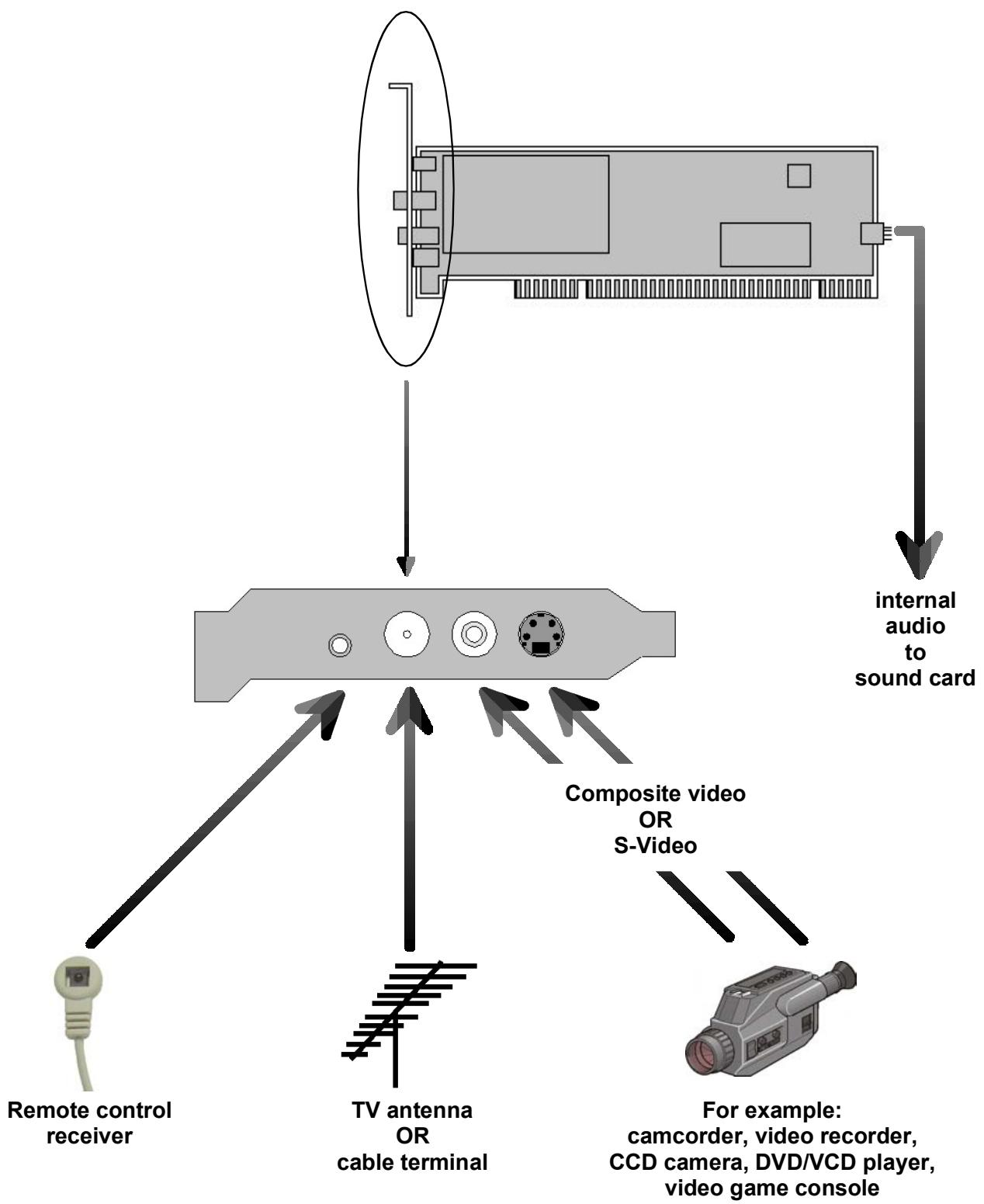

Connecting the Equipment 5

Tips on Positioning the Antenna 6
Technical Data. 7

Bus system 7
Video decoder 7
TVtuner 7
Analog demodulator 7
DVB-T demodulator 7
Video inputs 7
Antenna input 8
Remote control input. 8
Audio output 8

Notes

Your system must satisfy the following requirements in order for your PCTV MediaCenter 300i to function without problems:

Computer hardware

Processor

At least: Pentium III with 1 GHz or a comparable AMD processor

Recommended: Pentium IV with 2 GHz or a comparable AMD processor

Main memory

At least: 128 MB RAM

Recommended: 256 MB RAM

Hard disk

IDE hard disk with master mode drivers and at least 5 GB of free storage space

Graphics card

At least: DirectX8-compatible graphics card

Recommended: DirectX9-compatible graphics card

Sound card

At least: DirectX9-compatible soundcard

CD-ROM drive (at least) or CD-/DVD burner (recommended)

Computer software

Windows XP (Home Edition, Professional Edition or Media Center Edition 2005) with the latest Service Pack

If you purchased your PCTV MediaCenter 300i together with a PC and thus it is already installed, then please skip the following chapters in this manual and continue reading with the chapter "Connecting the Equipment".

In the interest of your own safety and the flawless functioning of your new PCTV MediaCenter 300i and computer system please note the following:

• Computer components are sensitive to static charge. Divert any electrostatic charge from your person before touching the components with your hands or any tools.
• Before opening the computer make sure that the power plug is disconnected from the wall outlet.

Preparing installation

The only tool you need for the installation is a screwdriver.

• Discharge yourself of static charge by touching the power unit casing.
• Turn off your computer and all peripheral devices. Disconnect the computer from the power supply and all necessary components.
• Loosen the computer's cover screws and remove the cover.

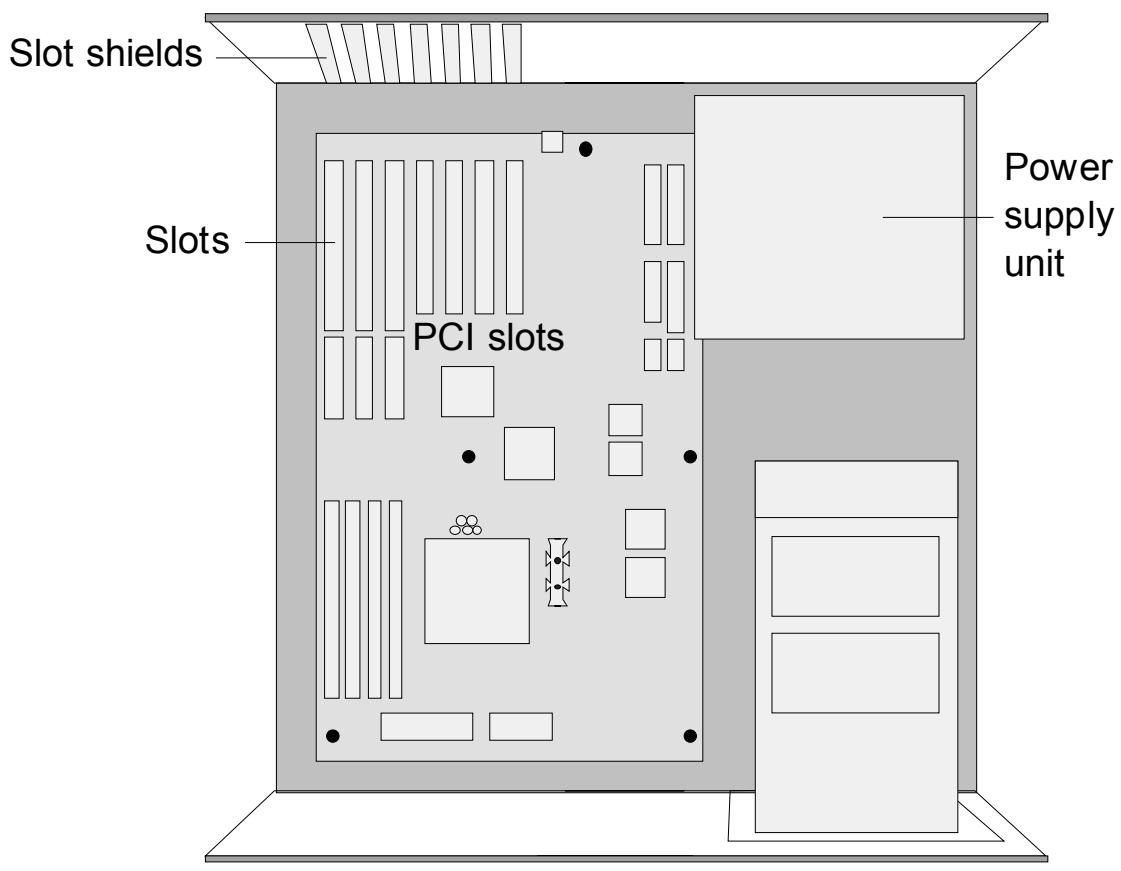

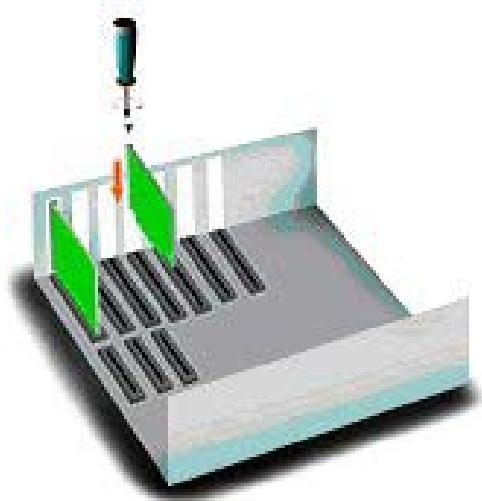

• Select a free PCI (busmaster) slot. Remove the slot's cover at the back of the computer and keep the screws.

Using PCTV MediaCenter 300i hardware

• Please connect an internal audio cable plug to the internal audio output of the board and the other plug to the internal audio input of your soundcard.
  Plug the board into the previously selected PCI slot. To do so hold the board at the top and push it down into the slot applying even pressure at both ends. Press down on the upper edge so that the board fits firmly in the slot.

• If the board is not easily inserted into the slot, then please do not use force as this may bend the contact springs on the socket connector. Instead, remove the board and try to insert it once again.

After installation

• After you have inserted the hardware, firmly tighten the retaining bracket of the board on the back of the computer.
• Now place the cover onto your computer and connect the peripheral devices.

Tips on Positioning the Antenna

Please take note of the following in order to achieve the best possible digital television reception:

• Wherever possible place the antenna in the direction of the nearest transmitter.
  If you use an indoor antenna, then position it near a window if possible.
• Try to position any indoor antenna as high as possible (e.g. on top of a cupboard).
• An indoor antenna should not be located near to a computer monitor, television or the like.
• Make certain to have the proper polarization if you use an active flat antenna (if you are not certain, then you can find out whether the antenna should have a transverse or upright position by trial and error).
• For active antennas activate the antenna power supply in the "Settings" menu of the Pinnacle MediaCenter application.
• Only double-shielded antenna cable should be used.

Bus system

PCI Rev. 2.3

Video decoder

Philips SAA7134

TV tuner

Microtune MT2050

The frequency range is from 45.75 to 863.25MHz .

Analog demodulator

TDA 9885

PAL B/G/D/K/I

DVB-T demodulator

Zarlink MT352

16, 64 QAM, QPSK
6, 7, 8 MHz bandwidth
UHF, VHF

Video inputs

S-Video input (Mini-DIN), Composite video input (chinch)

Antenna input

75 Ohm IEC adapter

Remote control input

Remote control input for connecting optionally supplied receiver cable

Audio output

Audio output (for sound card) via internal four-pin plug-in connector, 2.8 ~mm grid

Anbieter / Supplier :

Anschrift / Address :

Pinnacle Systems GmbH

Frankfurter Strasse 3c

38122 Braunschweig, Germany

Produkt / Product :

PCTV MediaCenter 300i

Das oben beschriebene Produkt ist konform mit: / The product described above is in conformity with:

Dokument-Nr. Document No.	Titel Title
EN 55022 : 1998 Class B	Grenzwerte und Messverfahren für Funkentstörungen von Einrichtungen der Informationstechnik Limits and methods of measurement of radio interference characteristics of information technology equipment
EN 55024 : 1999	Störfestigkeitseigenschaften für Einrichtungen der Informationstechnik - Grenzwerte und Prüfverfahren Immunity characteristics for information technology equipment - limits and methods of measurement
EN 61000-4-2 : 2001	Störfestigkeit gegen Entladung statischer Elektrizität Electrostatic discharge immunity test
EN 61000-4-3 : 2001	Störfestigkeit gegen hochfrequente electromagnetische Felder Radiated, radio-frequency, electromagnetic field immunity test
EN 61000-4-4 : 2002	Störfestigkeit gegen schnelle transiente elektrische Störgroßen/BURST Electrical fast transient/burst immunity test
EN 61000-4-5 : 2001	Störfestigkeit gegen Stoßspannungen/SURGE Surge immunity test
EN 61000-4-6 : 2001	Störfestigkeit gegen leitungsgeführte Störgroßen, induziert durch hochfrequente Felder Immunity to conducted disturbances, induced by radio-frequency fields
EN 61000-4-8 : 2001	Störfestigkeit gegen Magnetfelder mit energietechnischen Frenzen Power frequency magnetic field immunity test
EN 61000-4-11 : 2001	Störfestigkeit gegen Spannungseinbrüche, Kurzzeitunterbrechungen und Spannungsschwankungen Voltage dips, short interruptions and voltage variations immunity tests
ENV 50204 : 1996	Störfestigkeit gegen hochfrequente electromagnetische Felder von digitalen Funktelefonen Radiated electromagnetic field from digital radio telephones - Immunity test
EN 61000-3-2 : 2001	Grenzwerte für Oberschwingungsströme Limitations for harmonic currents
EN 61000-3-3 : 2002	Grenzwerte für Spannungsschwankungen und Flicker Limitations of voltage fluctuations and flicker
EN 55013 : 2000	Funkstör eigenschaften von Rundfunkempfängern und verwändten Geräten der Unterhaltungselektronik Limits and methods of measurement of radio disturbance characteristics of broadcast receivers and associated equipment
EN 55020 : 2000	Störfestigkeit von Rundfunkempfängern und verwändten Geräten der Unterhaltungselektronik Electromagnetic immunity of broadcast receivers and associated equipment
EN 60950 : 2001	Sicherheit von Einrichtungen der Informationstechnik Safety of information technology equipment

Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors

This certification is based on: Test report(s) generated by EMI-test laboratory

Braunschweig, 7. Juli 2004 / July 7th, 2004

Bernd Riemann

Direktor Hardwareentwicklung

Director Hardware Engineering

Oliver Hellmold

Finanzdirektor / Director Finance

(Rechtsverbindliche Unterschrift / Legally Binding)
