TB23R - Mini excavateur TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Mini pelle
Caractéristiques techniques principales	Modèle TB23R, moteur diesel, capacité de levage élevée
Alimentation électrique	Moteur diesel
Dimensions approximatives	Longueur : 3,1 m, Largeur : 1,5 m, Hauteur : 2,3 m
Poids	Environ 2 300 kg
Compatibilités	Accessoires compatibles : godets, tarières, pinces
Type de batterie	Batterie plomb-acide
Tension	12 V
Puissance	Environ 20,4 kW
Fonctions principales	Creuser, soulever, déplacer des matériaux
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces détachées, facilité de réparation
Sécurité	Équipements de sécurité intégrés, formation recommandée pour l'utilisation
Informations générales	Idéale pour les travaux de terrassement et de construction

FOIRE AUX QUESTIONS - TB23R TAKEUCHI

Comment démarrer le TAKEUCHI TB23R ?

Assurez-vous que le levier de direction est en position neutre, tournez la clé de contact en position 'ON', puis appuyez sur le bouton de démarrage.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord la batterie, assurez-vous qu'elle est chargée. Ensuite, vérifiez les connexions et les fusibles.

Comment vérifier le niveau d'huile moteur ?

Retirez la jauge d'huile, essuyez-la avec un chiffon, puis réinsérez-la pour vérifier le niveau d'huile. Le niveau doit se situer entre les repères 'MIN' et 'MAX'.

Que faire si la pelle ne réagit pas ?

Vérifiez si le système hydraulique a assez de liquide. Si le niveau est bas, remplissez le réservoir avec le liquide hydraulique approprié.

Comment entretenir les chenilles ?

Inspectez régulièrement les chenilles pour détecter l'usure. Nettoyez-les après utilisation pour éviter l'accumulation de boue et de débris.

Quelle est la capacité de charge du TAKEUCHI TB23R ?

La capacité de charge maximale du TAKEUCHI TB23R est d'environ 1 000 kg. Veillez à ne pas dépasser cette limite pour garantir la sécurité.

Comment ajuster la pression des pneus ?

Utilisez un manomètre pour vérifier la pression des pneus. La pression recommandée est généralement de 2,0 bars. Ajustez si nécessaire.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus avec l'achat. Vous pouvez également le télécharger depuis le site officiel de TAKEUCHI.

Comment signaler un problème technique ?

Contactez le service après-vente de TAKEUCHI avec des détails sur le problème. Ayez votre numéro de série à portée de main.

Quel type de carburant utiliser ?

Utilisez du diesel de type B7 ou supérieur pour le TAKEUCHI TB23R. Évitez d'utiliser un carburant de mauvaise qualité.

MODE D'EMPLOI TB23R TAKEUCHI

Poids canopy	kg	2415
Poids cabine	kg	2595
Volume du godet standard	m3	0,064
Largeur godet standard	mm	460
Moteur:
Constructeur		Yanmar
Type		3TNV76
Cylindree	cm3	1115
Puiss. Nominale	(ch/Kw/tr/min)	18,9-13,9-2300
Couple maxi	Nm	64,8
Norme moteur		Stage III A/Tier 3
Consommation (100% de charge)	L/h	4,5
Émission de CO2	g/kwh	269

Système hydraulique :

Pompe	2 à débit variable et 1 à débit fixe
Pression de fonctionnement maxi P1	bars	216
P2	bars	216
P3	bars	180
Débit d'huile hydraulique P1	l/min	23
P2	l/min	23
P3	l/min	14,7
Débit de circuitauxiliaire(simple et double effet)		37

Chàssis:

Voie		Fixe
Largeur	mm	1400
Longueur	mm	1840
Largeur chenilles	mm	250
Galets (par côte)		3
Structure en		X
Franchissement	degré°	30
Garde au sol	mm	265
Pression au sol canopy/cabine	g/cm2	310/333
Pente maxi admissible	% /°	58/30

Confort et sécurité :

Siège régliable	Réglable – inclinable – anti-dechirure
Émission sonore	db	92
Certification	Rops – Tops – Fops

Contenances :

Réservoir carburant	litres	30
Réservoir hydraulique	litres	25
Circuit hydraulique	litres	38

Performances opérationnelles :

Déport angle droit/gauche	degrés°	80/50
Profondeur maxi d'excavation	mm	2560
Hauteur maxi de déchargement canopy	mm	2980
Hauteur maxi de déchargement cabine	mm	2640
Hauteur maxi d'excavation canopy	mm	4195
Hauteur maxi d'excavation cabine	mm	3820
Force de cavage (godet)	kg	1937
Force de cavage (balancier)	kg	1270
Translation 2 vitesses	km/h	2,4-4,2
Vitesse de rotation tourelle	tr/mn	9,6

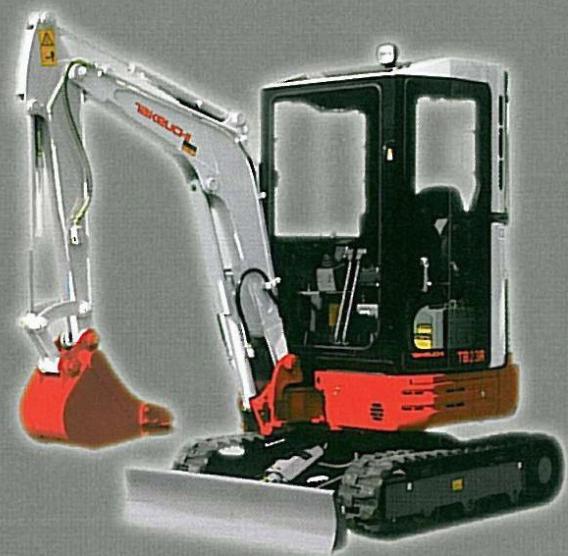

TB 23 R

Avantages

STABILITE:

Lame longue sur machines en voie variable

PRODUCTIVE:

Souslesse

Puissance

Rapidité (2 vitesses de déplacement sur tous les modèles)

FIABILITE :

Flexibles externes avec gains anti-jet Protection ligne BRH Flexibles internes anti-friction Contrepoids fonte enveloppant, permit de protégér le capot moteur

ERGONOMIE/CONFORT

Cabine spacieuse

Siège réglable et suspendu

Vérin avec amortisseur de fin de course

ENTRETIEN/ACCESSIBILITY

Accessibilité du moteur (cabine basculante)
Coffres etrangements avec serrures

Takeuchi

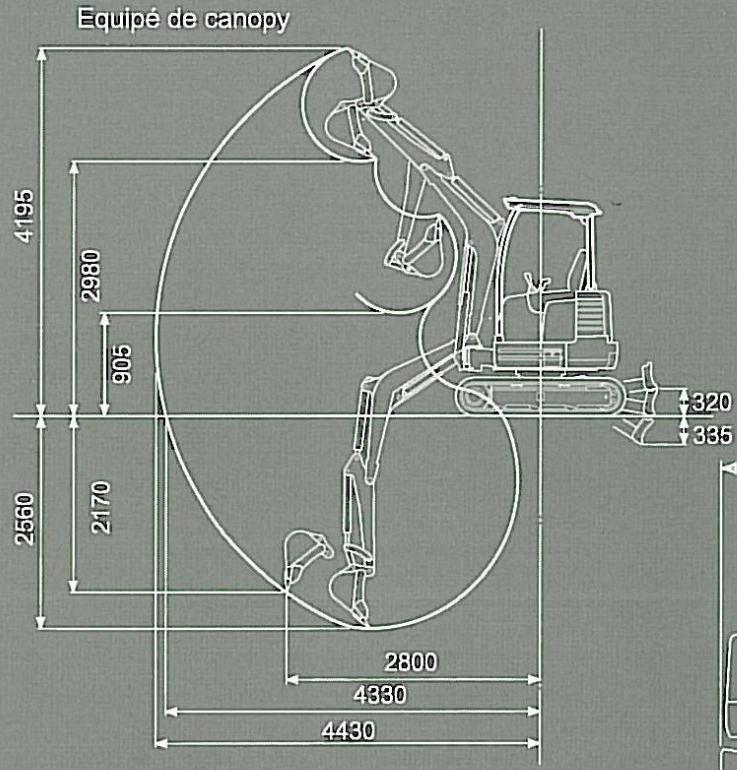

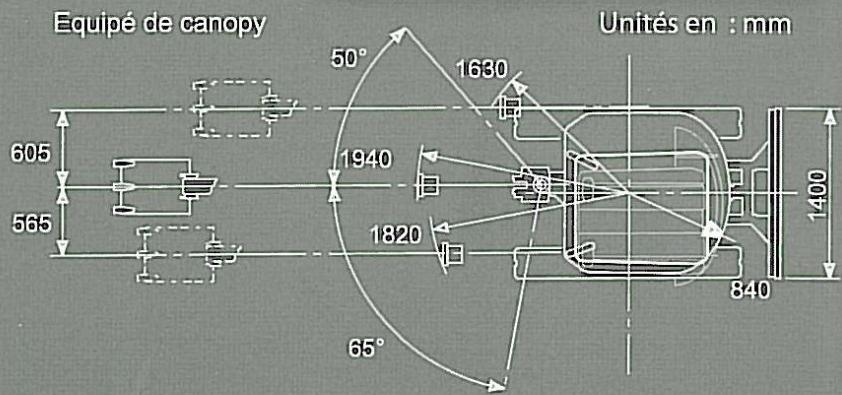

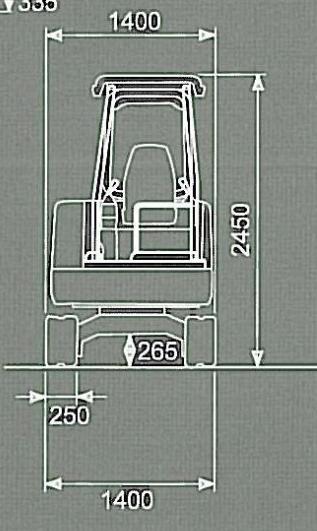

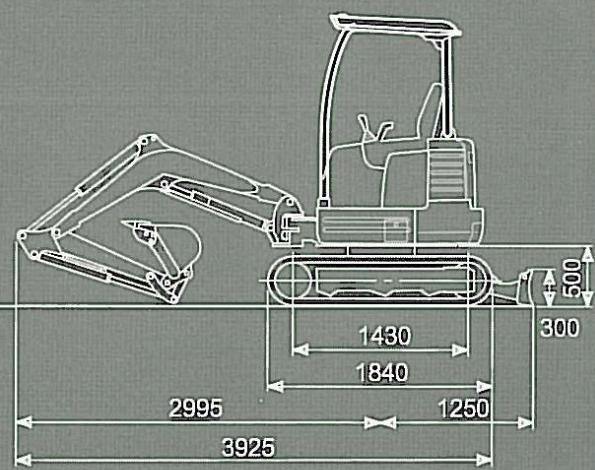

Dimensions

TABLEAU DE CHARGE

: Machine orientée sur le côté.

: Machine orientée vers l'avant.

La machine équipée d'un balancier long type LSA de 1245 mm, et d'un kit clapet, lame en haut :

3,5 m			543*
3,0 m
2,5 m					442*	439
2,0 m					465*	437	360	334
1,5 m			733*	733*	454	430	358	332
1,0 m			874	791	437	420	353	328
0 m			825	745	435	404	344	319
-1 m	1259*	1259*	824	744		402
-1,5 m			810*	755
	1 m	1 m	2 m	2 m	3 m	3 m	3,5 m	3,5 m

Les valeurs selon ISO 10567, machine équipée de son godet standard et sa lame bull, et clapets de sécurité

Les capacités de levage n'excédent pas 75% de la charge statique de basculement et 87% de la capacité hydraulique,

Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique.

Les unités de mesures sont le Metre (m) et le Kilogramme (Kg).
