TB 23R - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Mini-pelle
Caractéristiques techniques principales	Châssis compact, bras articulé, rotation à 360 degrés
Alimentation électrique	Diesel
Dimensions approximatives	Longueur : 3 000 mm, Largeur : 1 000 mm, Hauteur : 2 400 mm
Poids	2 300 kg
Compatibilités	Accessoires compatibles : godets, tarières, pinces
Type de batterie	Batterie plomb-acide
Tension	12 V
Puissance	20,4 kW (27,5 ch)
Fonctions principales	Creusage, nivellement, démolition légère
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces détachées chez les revendeurs agréés
Sécurité	Utiliser des équipements de protection individuelle (EPI), respecter les consignes de sécurité
Informations générales utiles	Idéale pour les chantiers urbains et les espaces restreints

FOIRE AUX QUESTIONS - TB 23R TAKEUCHI

Quels types de fluides de fonctionnement sont recommandés pour la TAKEUCHI TB 23R ?

Il est recommandé d'utiliser de l'huile hydraulique conforme aux spécifications du fabricant, généralement une huile ISO VG 32 ou 46, selon les conditions d'utilisation.

Comment puis-je résoudre un problème de démarrage de la TAKEUCHI TB 23R ?

Vérifiez d'abord la batterie pour vous assurer qu'elle est chargée. Ensuite, vérifiez les connexions électriques et assurez-vous que le levier de sécurité est en position neutre.

Que faire si la pelle ne répond pas aux commandes ?

Cela peut être dû à un problème hydraulique. Vérifiez le niveau d'huile hydraulique et recherchez des fuites dans le système. Si le problème persiste, contactez un technicien qualifié.

Comment effectuer l'entretien régulier de la TAKEUCHI TB 23R ?

L'entretien régulier comprend la vérification et le remplacement des filtres, le contrôle du niveau d'huile moteur et hydraulique, ainsi que la lubrification des articulations et des points de graissage.

Que faire si les chenilles de la TAKEUCHI TB 23R sont usées ?

Si les chenilles sont usées, il est recommandé de les remplacer. Avant de le faire, vérifiez également les galets et les poulies pour s'assurer qu'ils ne sont pas endommagés.

Comment régler la pression hydraulique sur la TAKEUCHI TB 23R ?

La pression hydraulique doit être réglée par un technicien qualifié. Ne tentez pas de le faire vous-même sans connaissances appropriées, car cela peut endommager le système.

Quels sont les signes d'une surchauffe du moteur ?

Les signes d'une surchauffe incluent un témoin lumineux de température moteur allumé, des bruits anormaux du moteur et une diminution de la puissance. Si cela se produit, arrêtez immédiatement la machine et laissez-la refroidir.

Comment puis-je identifier une fuite hydraulique sur la TAKEUCHI TB 23R ?

Recherchez des taches d'huile sous la machine, vérifiez les joints et les tuyaux pour des signes de dégradation. Un test de pression peut également être effectué pour détecter des fuites internes.

Que faire si le godet ne se déplace pas correctement ?

Vérifiez les connexions hydrauliques et assurez-vous qu'il n'y a pas d'obstruction dans le système. Si le problème persiste, il pourrait y avoir une défaillance du vérin ou du circuit hydraulique.

MODE D'EMPLOI TB 23R TAKEUCHI

Poids canopy	kg	2415
Poids cabine	kg	2595
Volume du godet standard	m3	0,064
Largeur godet standard	mm	460
Moteur :
Constructeur		Yanmar
Type		3TNV76
Cylindree	cm3	1115
Puis. Nominale	(ch/Kw/tr/min)	18,9-13,9-2300
Couple maxi	Nm	64,8
Norme moteur		Stage III A / Tier 3
Consommation (100% de charge)	L/h	4,5
Émission de CO2	g/kwh	269

Système hydraulique :

Pompe	2 à débit variable et 1 à débit fixe
Pression de fonctionnement maxi P1	bars	216
P2	bars	216
P3	bars	180
Débit d'huile hydraulique P1	l/min	23
P2	l/min	23
P3	l/min	14,7
Débit de circuitauxiliaire(simple et double effet)		37

Chàssis:

Voie		Fixe
Largeur	mm	1400
Longueur	mm	1840
Largeur chenilles	mm	250
Galets (par côte)		3
Structure en		X
Franchissement	degré°	30
Garde au sol	mm	265
Pression au sol canopy/cabine	g/cm2	310/333
Pente maxi admissible	% /°	58/30

Confort et sécurité :

Siège régliable	Régable – inclinable – anti-dechirure
Émission sonore	db	92
Certification	Rops – Tops – Fops

Contenances :

Réservoir carburant	litres	30
Réservoir hydraulique	litres	25
Circuit hydraulique	litres	38

Performances opérationnelles :

Déport angle droit/gauche	degrés°	80/50
Profondeur maxi d'excavation	mm	2560
Hauteur maxi de déchargement canopy	mm	2980
Hauteur maxi de déchargement cabine	mm	2640
Hauteur maxi d'excavation canopy	mm	4195
Hauteur maxi d'excavation cabine	mm	3820
Force de cavage (godet)	kg	1937
Force de cavage (balancier)	kg	1270
Translation 2 vitesses	km/h	2,4-4,2
Vitesse de rotation tourelle	tr/mn	9,6

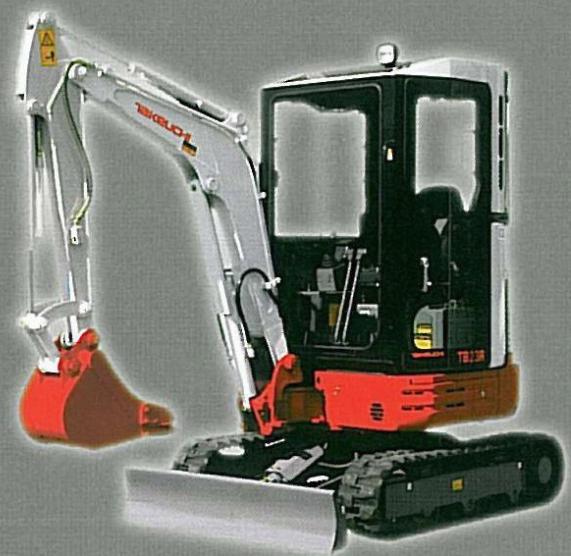

TB 23 R

Avantages

STABILITE:

Lame longue sur machines en voie variable

PRODUCTIVE:

Souslesse

Puisance

Rapidité (2 vitesses de déplacement sur tous les modèles)

FIABILITE :

Flexibles externes avec gains anti-jet Protection ligne BRH Flexibles internes anti-friction Contrepoids fonte enveloppant, permit de protégér le capot moteur

ERGONOMIE/CONFORT

Cabine spacieuse

Siège réglable et suspendu

Vérin avec amortisseur de fin de course

ENTRETIEN/ACCESSIBILITY

Accessibilité du moteur (cabine basculante)
Coffres etrangements avec serrures

Takeuchi

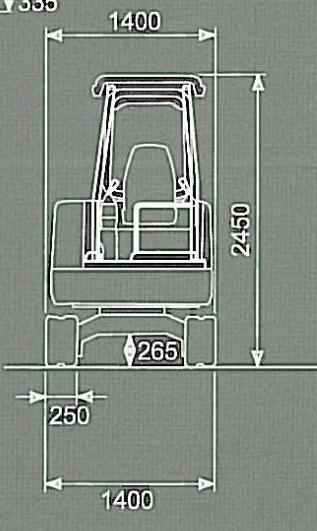

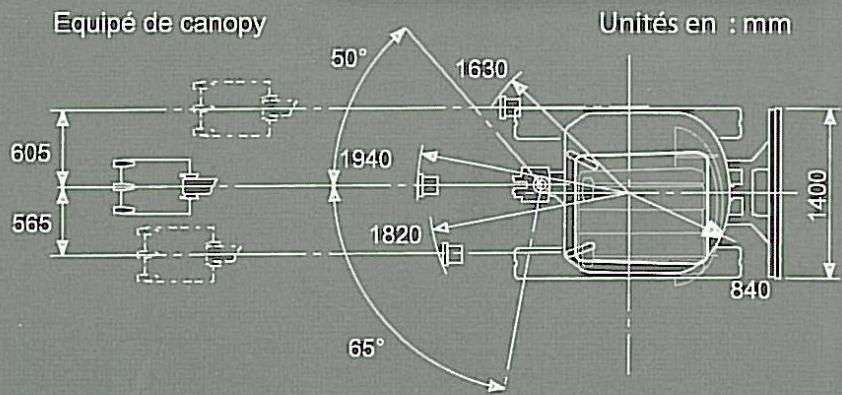

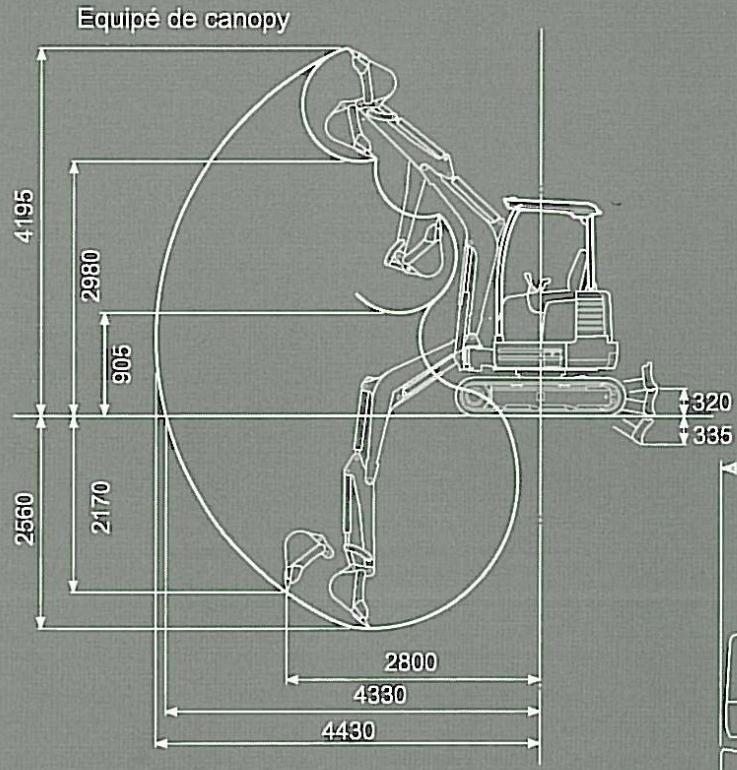

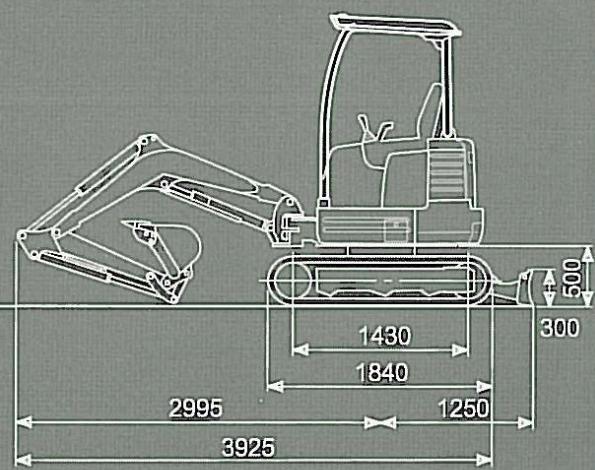

Dimensions

TABLEAU DE CHARGE

: Machine orientée sur le côté.

: Machine orientée vers l'avant.

La machine équipée d'un balancier long type LSA de 1245 mm, et d'un kit clapet, lame en haut :

3,5 m			543*
3,0 m
2,5 m					442*	439
2,0 m					465*	437	360	334
1,5 m			733*	733*	454	430	358	332
1,0 m			874	791	437	420	353	328
0 m			825	745	435	404	344	319
-1 m	1259*	1259*	824	744		402
-1,5 m			810*	755
	1 m	1 m	2 m	2 m	3 m	3 m	3,5 m	3,5 m

Les valeurs selon ISO 10567, machine équipée de son godet standard et sa lame bull, et clapets de sécurité

Les capacités de levage n'excédent pas 75% de la charge statique de basculement et 87% de la capacité hydraulique,

Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique.

Les unités de mesures sont le Metre (m) et le Kilogramme (Kg).
