TB 1140 - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini pelle
Marque	TAKEUCHI
Modèle	TB 1140
Moteur	ISUZU AJ-4JJ1XYSB, cylindrée 2999 cm³, puissance 94,1 ch (69,2 kW) à 2000 tr/min, couple maxi 373 Nm, norme Stage III A / Tier 3
Poids opérationnel	14680 kg
Longueur hors tout	3610 mm
Largeur des chenilles	500 mm
Garde au sol	465 mm
Pression au sol (cabine)	461 g/cm²
Vitesse de translation	3 / 5,3 km/h (2 vitesses)
Vitesse de rotation tourelle	13,8 tr/min
Profondeur maxi d'excavation	5490 mm
Hauteur maxi de déchargement (cabine)	8670 mm
Hauteur maxi d'excavation (cabine)	10065 mm
Force de cavage (godet)	5696 kg
Force de cavage (balancier)	77/53 ? (valeur non claire)
Déport angle droit/gauche	233°/95°
Débit circuit auxiliaire	106,6 L/min
Consommation de carburant (100% charge)	18,3 L/h
Émission de CO₂	244 g/kWh
Système hydraulique	2 pompes à débit variable + 2 pompes à engrenage, pression maxi 343 bar
Siège	Réglable, inclinable, anti-déchirure, suspension
Niveau sonore	100 dB
Certification	ROPS / TOPS / FOPS
Avantages	Stabilité (contrepoids adapté, lame longue), productivité (souplesse, puissance, porte-outil polyvalent), fiabilité (flexibles avec gaines anti-jet), ergonomie (cabine spacieuse, radio MP3), entretien facilité (chenilles interchangeables, accès moteur)

FOIRE AUX QUESTIONS - TB 1140 TAKEUCHI

Quel est le poids de la mini pelle TAKEUCHI TB 1140 ?

Le poids opérationnel est d'environ 14 680 kg, ce qui en fait une machine robuste adaptée aux chantiers exigeants.

Quelle est la profondeur maximale d'excavation ?

La profondeur maximale d'excavation est de 5 490 mm avec un balancier de 2 130 mm.

Comment entretenir les chenilles de la TB 1140 ?

Les chenilles caoutchouc/acier sont interchangeables sans modification de la voie. Vérifiez régulièrement la tension et l'usure, et nettoyez-les après chaque utilisation.

Quel type de moteur équipe la TB 1140 ?

Le moteur est un ISUZU AJ-4JJ1XYSB de 2 999 cm³, développant 94,1 ch (69,2 kW) à 2 000 tr/min, conforme aux normes Stage III A / Tier 3.

Comment lire le tableau de charge ?

Le tableau de charge indique les capacités de levage selon la position (orientée côté ou avant). Les valeurs marquées d'une astérisque (*) sont limitées par la puissance hydraulique. Ne dépassez jamais 75% de la charge de basculement et 87% de la capacité hydraulique.

Quelle est la vitesse de translation maximale ?

La TB 1140 dispose de deux vitesses de translation : 3 km/h en vitesse lente et 5,3 km/h en vitesse rapide.

Quels sont les dispositifs de sécurité inclus ?

La machine est certifiée ROPS, TOPS et FOPS. Elle dispose d'un siège réglable avec suspension, de vérins avec amortisseurs de fin de course, et d'un contrepoids en fonte protégeant le capot moteur.

Quelle est la capacité du circuit hydraulique auxiliaire ?

Le débit du circuit auxiliaire simple et double effet est de 106,6 L/min, permettant d'alimenter divers outils.

Comment régler le siège du conducteur ?

Le siège est réglable en hauteur et inclinaison, avec suspension anti-déchirure. Utilisez les leviers situés sous l'assise pour ajuster la position.

Où trouver les pièces détachées pour la TB 1140 ?

Les pièces détachées sont disponibles auprès des revendeurs TAKEUCHI agréés. La machine est conçue pour un entretien facile avec un accès simplifié au moteur et des flexibles protégés.

MODE D'EMPLOI TB 1140 TAKEUCHI

Constructeur Type Cylindrée cm³ Puiss. Nominale (ch/Kw/tr/min) Couple maxi Nm Norme moteur Consommation (100% de charge) L/h Émission de CO2 g/kwh

Système hydraulique :

Pompe Pression de fonctionnement maxi P1 bars P2 bars P3 bars P4 bars Débit d'huile hydraulique P1 l/min P2 l/min P3 l/min P4 l/min Débit de circuit auxiliaire l/min (simple et double effet)

Chassis :

Voie Largeur mm Longueur mm Largeur chenilles mm Galets (par côté) Structure en Franchissement degré Garde au sol mm Pression au sol canopy/cabine g/cm² Pente maxi admissible % /

Confort et sécurité :

Siège Émission sonore dB Certification

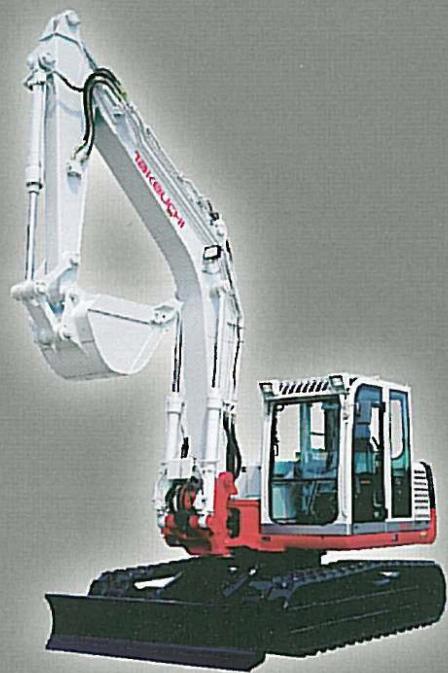

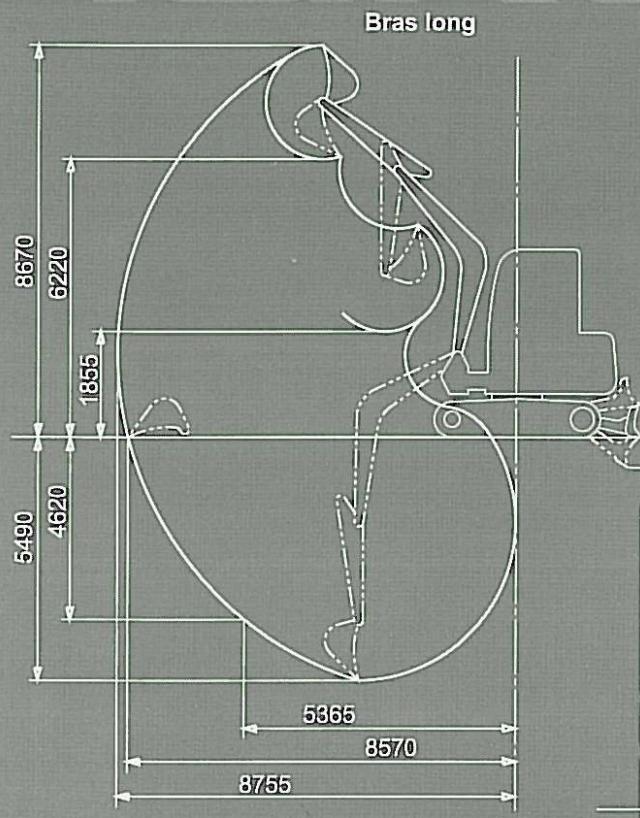

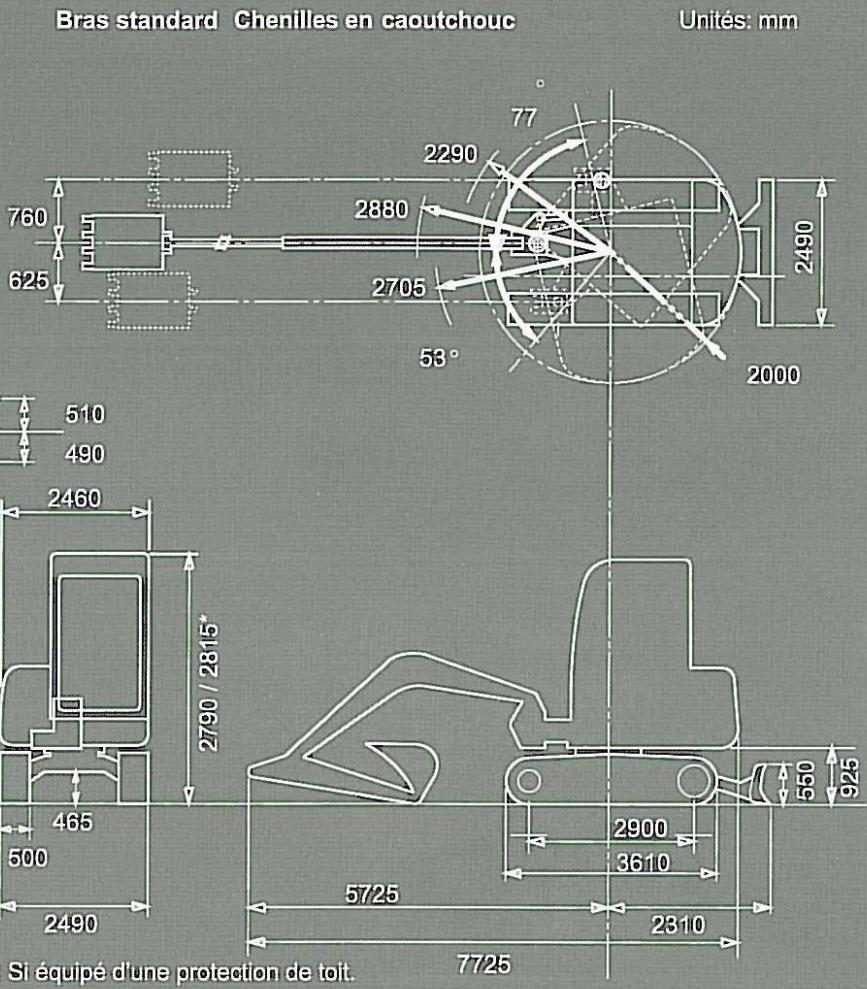

Performances opérationnelles : Déport angle droit/gauche degrés° Profondeur maxi d'excavation mm Hauteur maxi de déchargement cabine mm

Hauteur maxi d'excavation cabine mm Force de cavage (godet) kg Force de cavage (balancier) kg Translation 2 vitesses km/h Vitesse de rotation tourelle tr/mn

14680 0,450 1000

ISUZU AJ-4JJ1XYSB 2999 94,1 / 69,2 / 2000 373 Stage III A / Tier 3 18,3 244

2 à débit variable / 2 à engrenage 343 343 245 39 112 112 54,8 20 106,6

Fixe 2490 3610 500 7 x 35 465 461 70/35

Réglable, inclinable, anti-déchirure 100 ROPS / TOPS / FOPS

233 95 215

77/53 5490

8670 10065 5696 3/5,3 Oa 13,8

Avantages

STABILITÉ: Contrepoids adapté Lame longue

PRODUCTIVITE: Souplesse Puissance Rapidité Porte outil polyvalent

FIABILITE: Flexibles externes avec gaines anti-jet et dessort à spirale pour ligne auxiliaire Flexibles internes anti-friction Contrepoids en fonte enveloppant, permet de protéger le capot moteur

ERGONOMIE/CONFORT Cabine spacieuse Siège réglable et suspendu Vérins avec amortisseur de fin de course Radio avec prise MP3 dans version cabine

ENTRETIEN/ACCESSIBILITE Chenilles caoutchouc/acier interchangeables sans modifications de la voie Accessibilité du moteur Coffres et capots avec serrures Lot de bord et outillage

Tableau de CHARGE

: Machine orientée sur le côté.

Machine orientée vers l'avant.

La machine est équipée d'un balancier LSA de 2130 mm, et d'un kit clapets de sécurité :

7.5 m							2576*	2576*
7m
6m									2352*	2352*
5m									2358*	2358*	2570*	1982
4m									2714*	2699	2707*	1962	2063*	1459
3m					5273*	5273*	3921*	3739	3334*	2597	2773	1910	2120	1444
2m							5254	3486	3635	2471	2700	1843	2086	1412	1785*	1225
1m							5015	3277	3507	2356	2628	1777	2049	1378
0m					3915*	3915*	4886	3165	3419	2276	2575	1728	2023	1354
-1m	3547*	3547*	3813*	3813*	5860*	4954	4845	3129	3378	2239	2549	1704
-2m	5183*	5183*	5924*	5924*	8291*	5017	4865	3147	3383	2243	2561	1715
-3m			8676*	8676*	8599*	5134	4943	3215	3443	2298
-4m					5699*	5342	3764*	3377
	1m	1m	2m	2m	3m	3m	4m	4m	5m	5m	6m	6m	7m	7m	7.6m	7.6m

Ces mesures ont été prises avec la machine posée sur un sol plan et meuble, la lame bull levée.

Les valeurs selon ISO 10567, machine équipée de son godet standard et sa lame bull, et clapets de sécurité

Les capacités de levage n'excèdent pas 75% de la charge statique de basculement et 87% de la capacité hydraulique.

lique,

Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique.

Les unités de mesure sont le Mètre (m) et le Kilogramme (Kg).
