Type de produit Mini pelle
Marque TAKEUCHI
Modèle TB 016
Poids (canopy) 1500 kg
Poids (cabine) 1615 kg
Moteur Yanmar 3TNV70, 10,1 kW (13,7 ch) à 2200 tr/min
Cylindrée 854 cm³
Norme moteur Stage III A / EPA Tier 4
Consommation (100% charge) 3,3 L/h
Émissions de CO2 269 g/kWh
Pression hydraulique maxi (P1/P2/P3/P4) 196 / 196 / 177 / 3,4 bars
Débit d'huile hydraulique (P1/P2/P3/P4) 16,3 / 16,3 / 9,9 / 5,9 L/min
Débit circuit auxiliaire 33 L/min
Capacité du réservoir carburant 21 L
Capacité du réservoir hydraulique 23 L
Capacité du circuit hydraulique 33,5 L
Profondeur maxi d'excavation 2375 mm
Hauteur maxi de déchargement (canopy) 2845 mm
Hauteur maxi de déchargement (cabine) 2705 mm
Hauteur maxi d'excavation (canopy) 3875 mm
Hauteur maxi d'excavation (cabine) 3720 mm
Force de cavage (godet) 1336 kg
Force de cavage (balancier) 900 kg
Vitesse de translation (2 vitesses) 2,3 / 4,2 km/h
Vitesse de rotation tourelle 9 tr/min
Largeur du godet standard 440 mm
Volume du godet standard 0,038 m³
Pression au sol (canopy/cabine) 262 / 280 g/cm²
Garde au sol 205 mm
Franchissement 25°
Pente maxi admissible 46% / 25°
Niveau sonore 93 dB
Certification ROPS – TOPS – FOPS
Siège Réglable, inclinable, anti-déchirure
Largeur chenilles 230 mm
Nombre de galets par côté 3
Longueur machine 1525 mm
Largeur machine (voie variable) 980 à 1300 mm
Déport angle droite/gauche 90° / 50°
Équipements de série Lame longue, voie variable, 2 vitesses de translation

FOIRE AUX QUESTIONS - TB 016 TAKEUCHI

Quel type d'huile hydraulique utiliser pour la TAKEUCHI TB 016 ?
Utilisez une huile hydraulique de qualité ISO VG 46 ou équivalent, comme recommandé dans la notice. Vérifiez le niveau régulièrement via la jauge.
Comment vérifier et ajuster la tension des chenilles ?
La tension des chenilles se vérifie en soulevant la machine avec le godet et en contrôlant l'affaissement sous le galet supérieur. Ajustez via le vérin de tension situé sur le train de roulement. Consultez la notice pour la valeur exacte.
Quelle est la capacité de levage maximale de la TB 016 ?
La capacité de levage dépend de la configuration (canopy ou cabine) et de la position du bras. Consultez le tableau de charge dans la notice. À titre indicatif, à 2 m de portée, elle peut lever environ 200 kg selon la configuration.
Comment effectuer l'entretien courant du moteur ?
L'entretien moteur comprend la vidange d'huile tous les 500 heures, le remplacement du filtre à huile, du filtre à air et du filtre à gasoil. Utilisez une huile moteur 15W-40 de qualité API CI-4 ou supérieure.
Que faire si le moteur ne démarre pas ?
Vérifiez d'abord le niveau de gasoil, la batterie, les fusibles et le coupe-batterie. Assurez-vous que le levier de sécurité est en position enclenchée. Consultez la notice pour le démarrage à froid.
Quelle est la pression de gonflage des pneus ou des chenilles ?
La TB 016 est équipée de chenilles en caoutchouc, pas de pneus. Vérifiez la tension des chenilles, pas la pression.
Comment nettoyer le filtre à air ?
Le filtre à air se nettoie par dépression ou remplacement tous les 250 heures. Ne pas utiliser d'air comprimé à plus de 5 bars pour éviter d'endommager le filtre.
Où trouver le numéro de série de la machine ?
Le numéro de série est gravé sur une plaque située sur le châssis, près du moteur ou sous la cabine. Il est nécessaire pour commander des pièces détachées.
Quels sont les intervalles de vidange hydraulique ?
La vidange du circuit hydraulique est recommandée toutes les 1000 heures ou une fois par an. Remplacez également le filtre hydraulique à chaque vidange.
La TB 016 est-elle équipée d'un système de sécurité anti-retournement ?
Oui, la machine est certifiée ROPS (Roll-Over Protective Structure) et TOPS (Tip-Over Protective Structure). La cabine est conçue pour protéger l'opérateur en cas de renversement.

Questions des utilisateurs sur TB 016 TAKEUCHI

3 questions sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Quelle est la capacité en huile moteur du TAKEUCHI TB 016 ?
FAQ fréquente - 25 j
Réponse Notice-Facile

La capacité totale d'huile moteur du TAKEUCHI TB 016 est de 2,8 litres.

Cette mini pelle est équipée du moteur Yanmar 3TNV70, qui fonctionne avec une huile moteur de type SAE 15W-40 ou 10W-30 selon les conditions de température régionales. L'huile doit répondre à la norme API CI-4 ou supérieure.

Entretien de l'huile moteur

  • Première vidange : après 50 heures de fonctionnement
  • Vidanges régulières : tous les 250 heures d'utilisation
  • Remplacement du filtre à huile : lors de chaque vidange
  • Vérification du niveau : quotidiennement avant utilisation intensive, ou tous les 50-100 heures pour un usage régulier

Consultez la notice fournie avec votre mini pelle pour des instructions détaillées sur le processus de vidange et les procédures de vérification du niveau d'huile.

Répondre (soyez le premier)
Comment démonter le radiateur d'eau sur une mini pelle TAKEUCHI TB 016 ?
FAQ fréquente - 17/04/2026
Réponse Notice-Facile

Pour démonter le radiateur d'eau de votre mini pelle TAKEUCHI TB 016 équipée du moteur Yanmar 3TNV70, vous devez procéder avec ordre et sécurité. Cette opération vous permettra de le nettoyer ou de le remplacer en cas de dysfonctionnement du système de refroidissement.

Préparation et sécurité : Éteignez complètement la machine et attendez que le moteur diesel refroidisse entièrement (minimum 30 minutes après un usage). Débranchez la batterie 12 V pour éliminer tout risque électrique. Préparez un récipient pour récupérer le liquide de refroidissement (le système en contient environ 8 à 10 litres). Portez des gants de protection car le liquide peut tacher et le moteur peut rester chaud.

Vidange du liquide de refroidissement : Ouvrez le bouchon de remplissage du radiateur situé en partie supérieure pour laisser l'air entrer. Localisez le robinet de vidange ou le bouchon de vidange en bas du bloc moteur ou du radiateur. Placez le récipient dessous et ouvrez le robinet ou retirez le bouchon pour laisser s'écouler complètement le liquide de refroidissement. Cette étape peut prendre 10 à 15 minutes.

Déconnexion des tuyaux de refroidissement : Identifiez les deux tuyaux principaux (entrée et sortie) qui relient le radiateur au moteur. Utilisez une clé appropriée pour desserrer les colliers de serrage de chaque tuyau. Débranchez délicatement les tuyaux en les tirant légèrement pour ne pas les endommager. Prévoyez des chiffons pour absorber les gouttes résiduelles de liquide.

Retrait du radiateur : Repérez les 2 à 4 boulons qui maintiennent le radiateur sur son support ou sur la structure de la machine. Utilisez les clés adaptées (généralement 12 ou 14 mm) pour retirer ces fixations. Soulevez délicatement le radiateur en prenant soin de ne pas toucher les ailettes fragiles du radiateur car elles se déforment facilement. Éloignez le radiateur de la machine en l'inclinant légèrement si nécessaire pour dégager les tuyaux.

Nettoyage du radiateur (recommandé avant réinstallation) : Avant de réinstaller le radiateur ou d'en installer un neuf, profitez-en pour inspecter son état (fuites, ailettes endommagées, accumulation de débris). Un nettoyage régulier du radiateur est recommandé tous les 500 heures d'utilisation pour maintenir un refroidissement optimal. Vous pouvez nettoyer les ailettes doucement avec de l'eau courante et une brosse souple.

Réinstallation : Effectuez l'opération inverse : fixez le radiateur avec les boulons, reconnectez les deux tuyaux en serrant les colliers, puis remplissez le système avec le liquide de refroidissement d'origine en versant lentement par le bouchon de remplissage jusqu'à atteindre le niveau maximum (consultez le repère sur le radiateur ou le réservoir). Démarrez le moteur quelques minutes pour purger les bulles d'air, éteignez-le, attendez 5 minutes, puis vérifiez le niveau à nouveau.

Répondre (soyez le premier)
Comment vérifier le niveau d'huile de la pompe à injection sur une mini pelle TAKEUCHI TB 016 ?
FAQ fréquente - 15/12/2025
Réponse Notice-Facile

Sur votre mini pelle TAKEUCHI TB 016, la pompe à injection est alimentée en huile moteur de lubrification. Voici comment vérifier le niveau d'huile moteur qui alimente directement la pompe à injection :

Préparation et localisation

  • Arrêtez le moteur et placez la mini pelle sur une surface horizontale.
  • Laissez le moteur refroidir quelques minutes si la machine a fonctionné récemment pour éviter les risques de brûlure.
  • Localisez la jauge de contrôle du niveau d'huile moteur sur le côté du moteur diesel ou accédez-y en ouvrant le capot moteur.

Vérification du niveau

  • Retirez complètement la jauge de son logement.
  • Essuyez la jauge avec un chiffon propre et sec.
  • Réinsérez la jauge complètement jusqu'en butée dans son logement.
  • Retirez à nouveau la jauge pour lire le niveau : celui-ci doit se situer entre les deux marques de référence (minimum et maximum) gravées sur la jauge.

Remplissage si nécessaire

  • Si le niveau est bas, dévissez le bouchon de remplissage d'huile généralement situé sur le bloc moteur.
  • Utilisez exclusivement une huile moteur diesel de type SAE 15W-40 ou 10W-30 selon les conditions de température de votre région (capacité totale : 2,8 litres).
  • Versez l'huile progressivement et vérifiez régulièrement avec la jauge pour atteindre le niveau maximum sans le dépasser.
  • Revissez le bouchon de remplissage.

Maintenance régulière

  • Effectuez cette vérification tous les jours avant utilisation si vous travaillez intensément, ou tous les 50 à 100 heures de fonctionnement pour un usage régulier.
  • Changez l'huile moteur après les 50 premières heures de fonctionnement, puis tous les 250 heures d'utilisation.
  • Un niveau d'huile correct garantit une lubrification optimale de la pompe à injection et maintient les performances moteur de votre mini pelle.
Répondre (soyez le premier)

Téléchargez la notice de votre Mini pelle au format PDF gratuitement ! Retrouvez votre notice TB 016 - TAKEUCHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TB 016 de la marque TAKEUCHI.

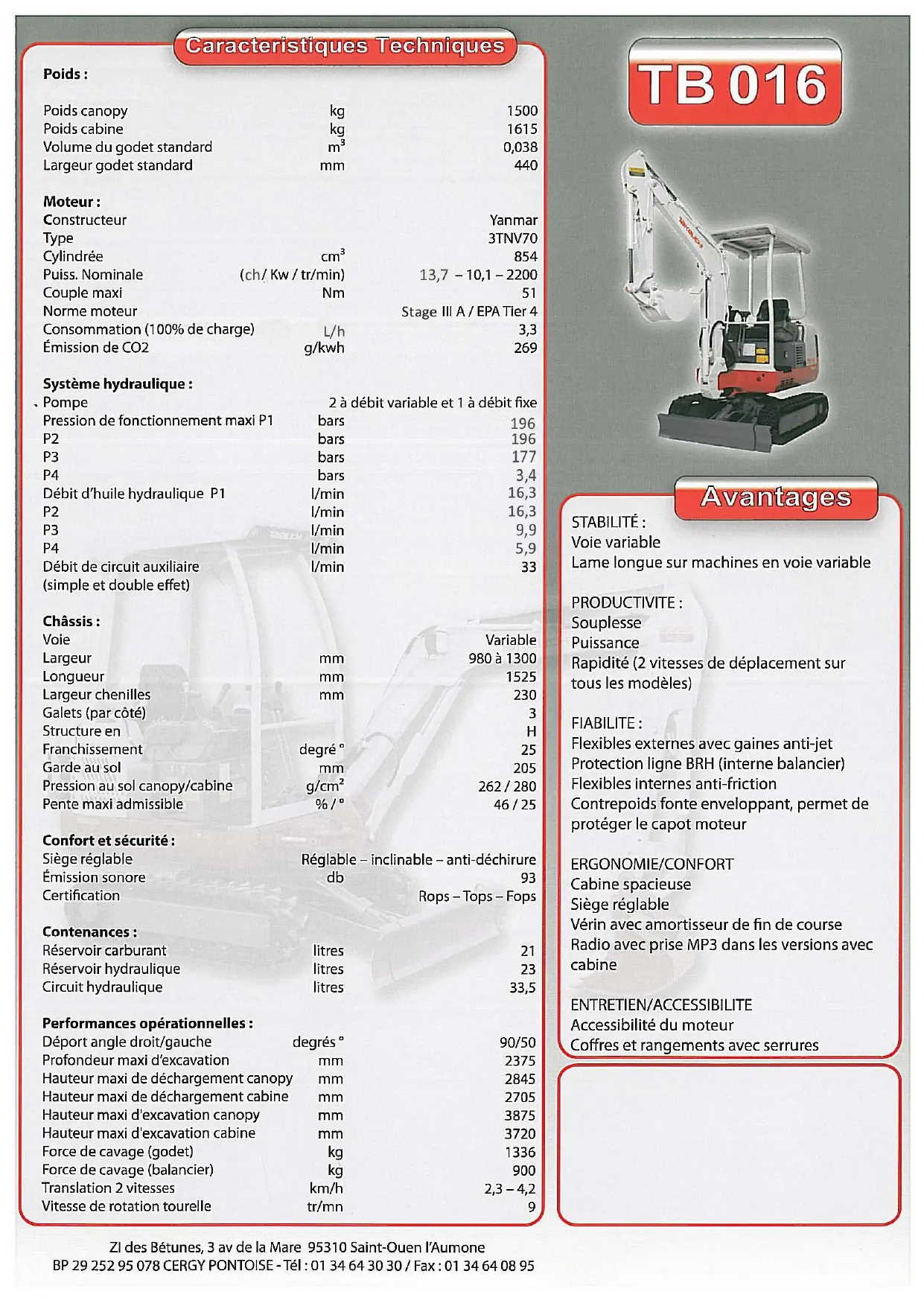

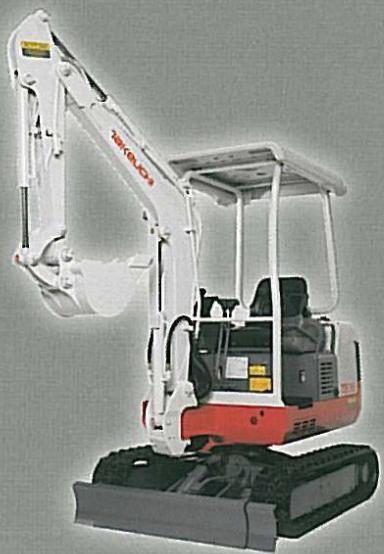

MODE D'EMPLOI TB 016 TAKEUCHI

Poids:

Poids canopykg1500
Poids cabinekg1615
Volume du godet standardm30,038
Largeur godet standardmm440

Moteur :

ConstructeurYanmar
Type3TNV70
Cylindréecm³854
Puis. Nominale(ch/Kw/tr/min)13,7 - 10,1 - 2200
Couple maxiNm51
Norme moteurStage III A / EPA Tier 4
Consummation (100% de charge)L/h3,3
Émission de CO2g/kwh269

Système hydraulique :

Pompe2 à débit variable et 1 à débit fixe
Pression de fonctionnement maxi P1bars 196
P2bars 196
P3bars 177
P4bars 3,4
Débit d'huile hydraulique P1l/min 16,3
P2l/min 16,3
P3l/min 9,9
P4l/min 5,9
Débit de circuitauxiliaire(simple et double effet)l/min 33

Chassis:

VoieVariable
Largeurmm980 à 1300
Longueurmm1525
Largeur chenillesmm230
Galets (par côte)3
Structure enH
Franchissementdegré°25
Garde au solmm205
Pression au sol canopy/cabineg/cm2262 / 280
Pente maxi admissible% /°46 / 25

Confort et sécurité :

Siège réglableRéglable – inclinable – anti-dechirure
Émission sonoredb93
CertificationRops – Tops – Fops

Contenances :

Réservoir carburantlitres21
Réservoir hydrauliquelitres23
Circuit hydrauliquelitres33,5

Performances opérationnelles :

Déport angle croit/gauchedegrés°90/50
Profondeur maxi d'excavationmm2375
Hauteur maxi de déchargement canopymm2845
Hauteur maxi de déchargement cabinemm2705
Hauteur maxi d'excavation canopymm3875
Hauteur maxi d'excavation cabinemm3720
Force de cavage (godet)kg1336
Force de cavage (balancier)kg900
Translation 2 vitesseskm/h2,3-4,2
Vitesse de rotation tourelletr/mn9

TAKEUCHI TB 016 - Performances opérationnelles : - 1

Stabilite:

Voie variable

Lame longue sur machines en voie variable

Souslesse

Puissance

Rapidité (2 vitesses de déplacement sur tous les modèles)

Fiabilite:

Flexibles externes avec gains anti-jet Protection ligne BRH (interne balancier) Flexibles internes anti-friction Contrepoids en enveloppant, permet de protéger capot moteur

Ergonomie/confort

Cabine spacieuse

Siège réglablé

Vérin avec amortisseur de fin de course

Radio avec prise MP3 dans les versions avec cabine

Accessibilité du moteur

Coffres étranglements avec serrures

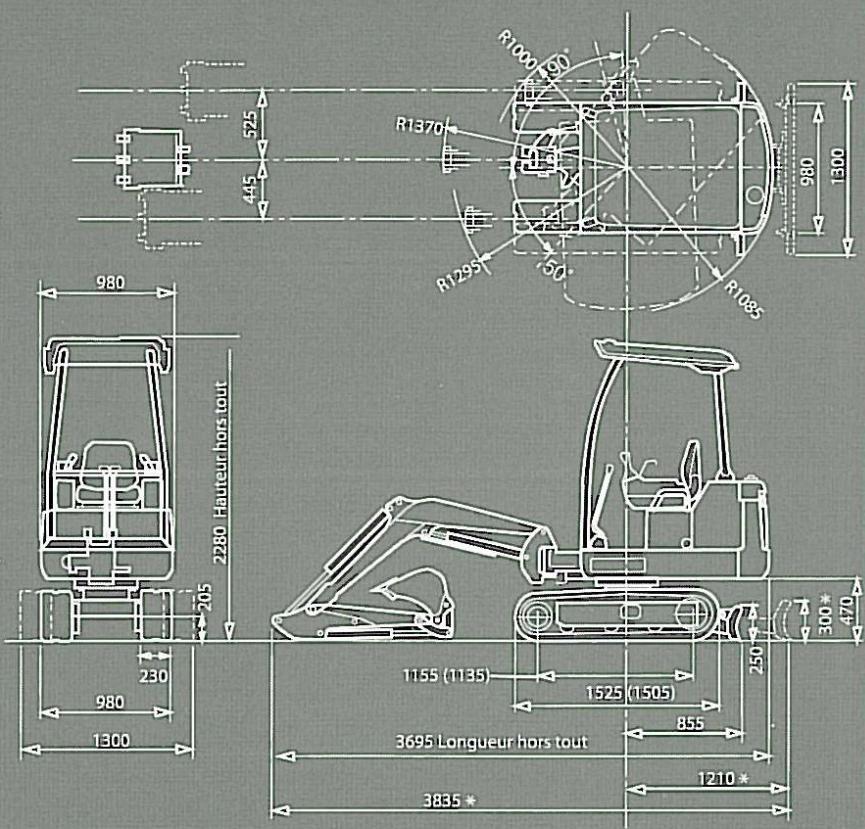

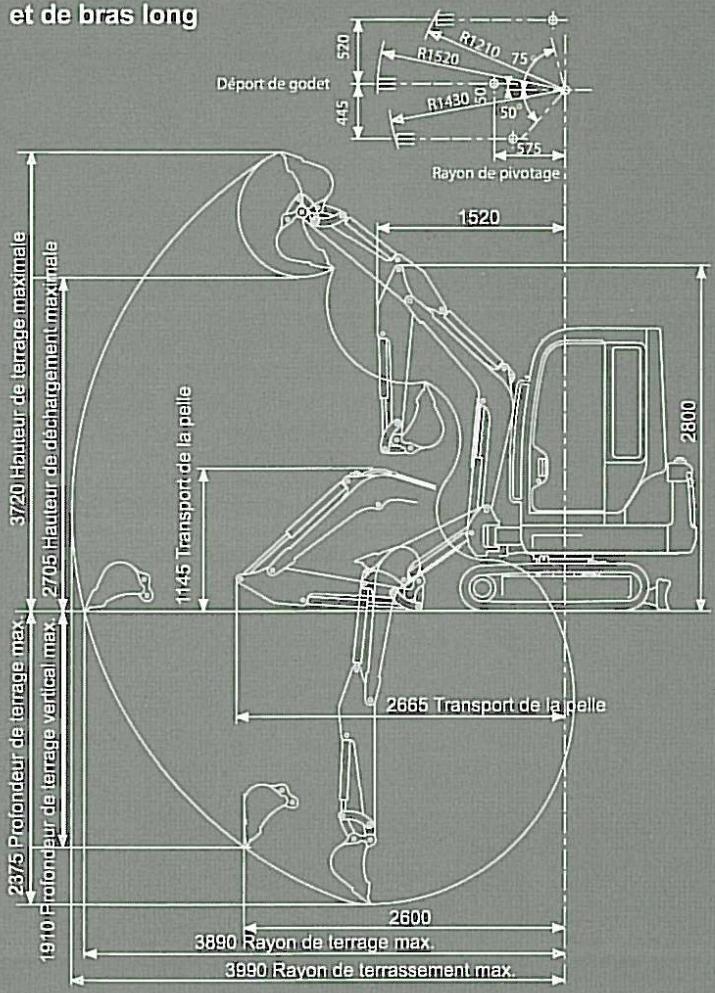

Dimensions
