TB 014 - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini pelle
Marque	Takeuchi
Modèle	TB 014
Poids (canopy)	1410 kg
Longueur hors tout	1380 mm
Largeur hors tout	980 mm
Largeur des chenilles	230 mm
Garde au sol	220 mm
Moteur	Kubota D782-E2B, 778 cm³
Puissance nominale	12,2 ch (9 kW) à 2200 tr/min
Couple maxi	51 Nm
Consommation (100 % charge)	3,1 L/h
Émission de CO₂	286 g/kWh
Pression hydraulique P1/P2	196 bar
Débit d'huile hydraulique P1	16,3 L/min
Débit circuit auxiliaire	33 L/min
Capacité réservoir carburant	21 L
Capacité réservoir hydraulique	23 L
Profondeur maxi d'excavation	2135 mm
Force de cavage (godet)	1238 kg
Vitesse de translation (2 vitesses)	2 / 3,9 km/h
Certifications	ROPS, TOPS, FOPS
Émission sonore	93 dB

FOIRE AUX QUESTIONS - TB 014 TAKEUCHI

Quelle est la profondeur maximale d'excavation du TAKEUCHI TB 014 ?

La profondeur maximale d'excavation est de 2135 mm.

Quel type de moteur équipe la mini pelle TB 014 ?

Le moteur est un Kubota D782-E2B de 778 cm³ développant 12,2 ch.

Quelle est la capacité du godet standard ?

Le volume du godet standard est de 0,038 m³ et sa largeur de 440 mm.

Quel est le poids de la machine avec canopy ?

Le poids avec canopy est de 1410 kg.

Quelle est la pression au sol du TB 014 ?

La pression au sol est de 278 g/cm² avec canopy.

Quel type d'huile hydraulique utiliser ?

Consultez le manuel pour les spécifications exactes. Le circuit hydraulique a une capacité totale de 33 L.

La machine est-elle équipée d'un siège réglable ?

Oui, le siège est réglable, inclinable et anti-déchirure.

Quelle est la vitesse de rotation de la tourelle ?

La vitesse de rotation est de 9 tr/min.

Quels sont les principaux avantages du TB 014 ?

Stabilité grâce à la lame longue, souplesse et rapidité avec 2 vitesses de déplacement, et entretien facilité par l'accessibilité du moteur.

Comment entretenir le système hydraulique ?

Vérifiez régulièrement le niveau d'huile dans le réservoir (capacité 23 L), et remplacez le filtre selon les préconisations du manuel. Les flexibles externes sont protégés par des gaines anti-jet.

MODE D'EMPLOI TB 014 TAKEUCHI

Poids :

Poids canopy	kg	1410
Volume du godet standard	m3	0.038
Largeur godet standard	mm	440

Moteur

Constructeur		Kubota
Type		D782-E2B
Cylindrée	cm3	778
Puiss. Nominale (ch/Kw/tr/min)		12,2-9-2200
Couple maxi	Nm	51
Consommation (100% de charge)	L/h	3,1
Émission de CO2 (en g/kwh)	g/kwh	286

Système hydraulique

Pompe	2 à débit variable et 1 à engrenages
Pression de fonctionnement maxi P1	bars	196
P2	bars	196
P3	bars	177
P4	bars	3,4
Débit d'huile hydraulique P1	l/min	16,3
P2	l/min	16,3
P3	l/min	9,9
P4	l/min	5,9
Débit de circuitauxiliaire(simple et double effet)	l/min	33

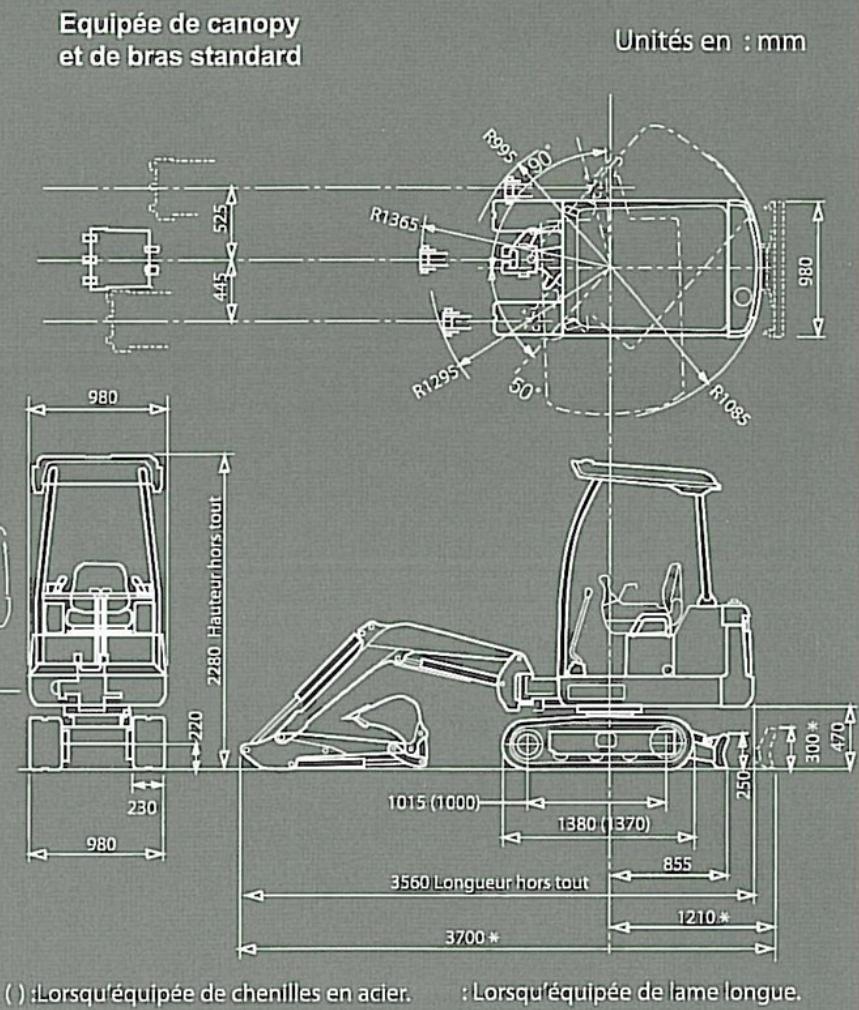

Châssis :

Voie		Fixe
Largeur	mm	980
Longueur	mm	1380
Largeur chenilles	mm	230
Galets (par côte)		3
Structure en		H
Franchissement	degré°	25
Garde au sol	mm	220
Pression au sol canopy/cabine	g/cm2	278
Pente maxi admissible	% /°	46/25

Confort et sécurité :

Siège réglable	Réglable – inclinable – anti-dechirure
Émission sonore	db	93
Certification	Rops – Tops – Fops

Contenances :

Réservoir carburant	litres	21
Réservoir hydraulique	litres	23
Circuit hydraulique	litres	33

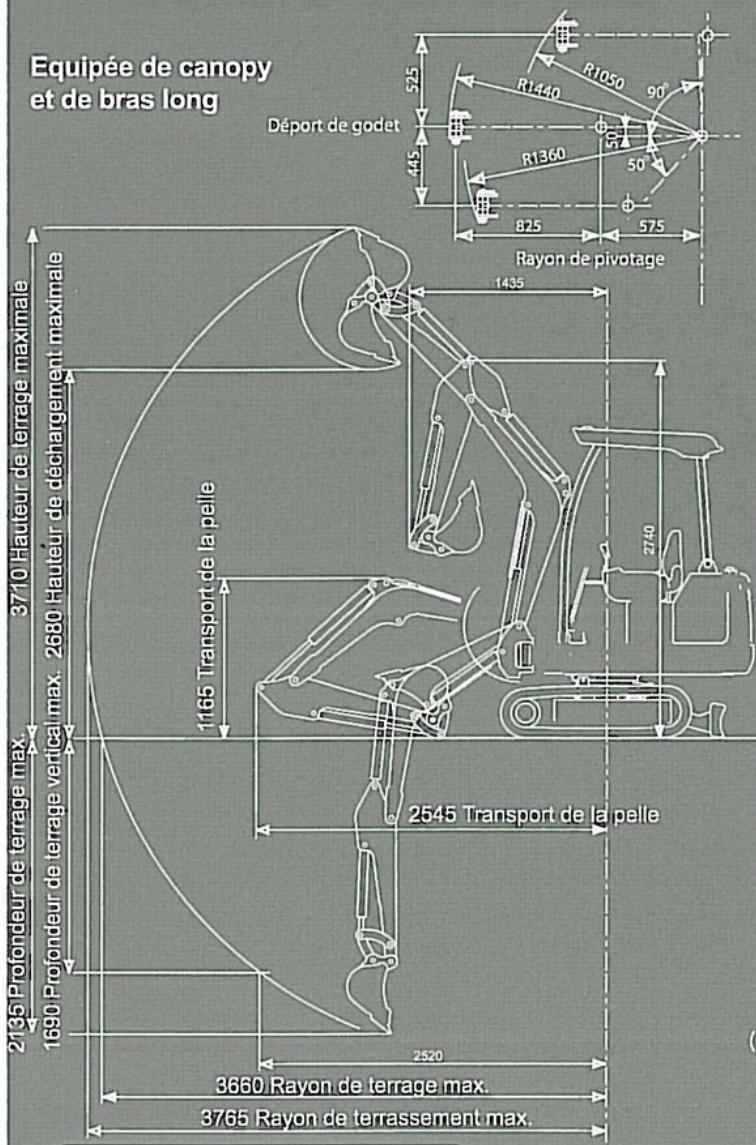

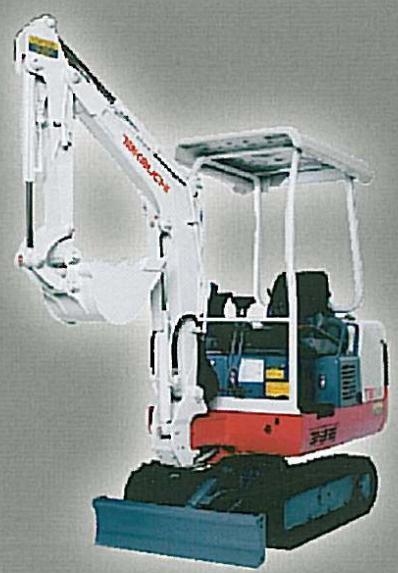

Performances opérationnelles

Déport angle droit/gauche : 90°/50°

Depoven d'origine d'excavation	degrés	50/30
Profondeur maxi d'excavation	mm	2135
Hauteur maxi de déchargement canopy	mm	2680

Hauteur maxi d'excavation canopy	mm	3580
Force de cavage (godet)	kg	1238
Force de cavage (balancier)	kg	863
Translation 2 vitesses	km/h	2/3,9
Vitesse de rotation tourelle	tr/mn	9

Avantages

STABILITÉ : Lame longue sur machines à vitesse variable.

Productive

Souplesse, puissance, rapidité (2 vitesses de déplacement sur tous les modèles).

Fiabilité :

Flexibles externes avec gaines anti-jet. Protection de la ligne BRH (interne balancier). Flexibles internes anti-friction. Contrepoids en fonte enveloppant, permettant de protéger le capot moteur.

Ergonomie/confort

Siège réglable. Vérin avec amortisseur de fin de course. Radio avec prise MP3 dans les versions avec cabine.

Entretien/Accessibilité

Accessibilité du moteur. Coffres et rangements avec serrures.

Tableau de charge

: Machine orientée sur le côté.

Machine orientée vers l'avant.

La machine est équipée d'un balancier long type LSA de 810 mm et d'un kit clapet.

3,2 m			255*	255*
3,0 m			227*	227*
2,5 m
2,0 m			209*	209*
1,5 m			280*	280*	172	166
1,0 m			318	307	168	162	146	140
0,5 m			303	292	165	159
0 m			295	284	162	156
-0,5 m	722*	722*	294	282
-1 m	912	864	297	286
-1,5 m
-2 m
	1 m	1 m	2 m	2 m	3 m	3 m	3,25 m	3,25 m

Les valeurs sont conformes à la norme ISO 10567, pour la machine équipée de son godet standard et de sa lame bull, et des clapets de sécurité.

Les capacités de levage n'excèdent pas 75 % de la charge statique de basculement et 87 % de la capacité hydraulique,

Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique.

Les unités de mesure sont le mètre (m) et le kilogramme (kg).
