Intitulé	Valeur / Description
Type de produit	Récepteur FM/DAB pour systèmes audio ONKYO
Caractéristiques techniques principales	Réception FM et DAB, compatibilité avec les systèmes audio ONKYO
Alimentation électrique	Alimentation secteur, adaptateur inclus
Dimensions approximatives	215 mm x 45 mm x 150 mm
Poids	1,2 kg
Compatibilités	Compatible avec les récepteurs ONKYO et certains systèmes audio tiers
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240V AC
Puissance	Consommation électrique : 10W
Fonctions principales	Réception radio numérique DAB, affichage des informations de station, recherche automatique des stations
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées limitée, consulter le service après-vente ONKYO
Sécurité	Utiliser uniquement avec l'adaptateur fourni, éviter l'exposition à l'eau
Informations générales utiles	Vérifier la compatibilité avec votre système audio avant l'achat

FOIRE AUX QUESTIONS - UP-DT1 ONKYO

Comment installer le récepteur ONKYO UP-DT1 ?

Pour installer le récepteur ONKYO UP-DT1, connectez-le à une prise d'alimentation, puis reliez-le à votre système audio via la sortie audio appropriée. Assurez-vous également de le connecter à une antenne pour une meilleure réception.

Pourquoi je ne reçois pas de stations radio ?

Vérifiez que l'antenne est correctement connectée et positionnée. Assurez-vous également que le récepteur est en mode 'DAB' ou 'FM' selon le type de station que vous souhaitez écouter.

Comment effectuer une recherche automatique des stations ?

Appuyez sur le bouton 'Scan' ou 'Auto Tune' sur le récepteur pour lancer la recherche automatique des stations disponibles. Cela peut prendre quelques minutes.

Le son est très faible, que puis-je faire ?

Vérifiez le volume de votre récepteur et de votre système audio. Assurez-vous également que les réglages de tonalité ne sont pas trop bas.

Comment réinitialiser le récepteur ONKYO UP-DT1 ?

Pour réinitialiser le récepteur, éteignez-le, puis maintenez enfoncé le bouton 'Power' tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que le logo ONKYO apparaisse.

Puis-je utiliser le récepteur avec d'autres systèmes audio ?

Oui, le récepteur ONKYO UP-DT1 peut être utilisé avec la plupart des systèmes audio qui possèdent des entrées audio compatibles.

Comment mettre à jour le logiciel du récepteur ?

Pour mettre à jour le logiciel, connectez le récepteur à Internet via une connexion réseau et suivez les instructions dans le menu de configuration pour vérifier et installer les mises à jour disponibles.

Le récepteur ne s'allume pas, que dois-je faire ?

Vérifiez que le récepteur est correctement branché à la prise de courant et que la prise fonctionne. Testez avec une autre prise ou un autre appareil pour confirmer.

Comment changer la langue de l'affichage ?

Accédez au menu des paramètres dans le système et sélectionnez l'option 'Langue' pour changer la langue d'affichage.

MODE D'EMPLOI UP-DT1 ONKYO

Manuel d'instructions

Bruksanvisning

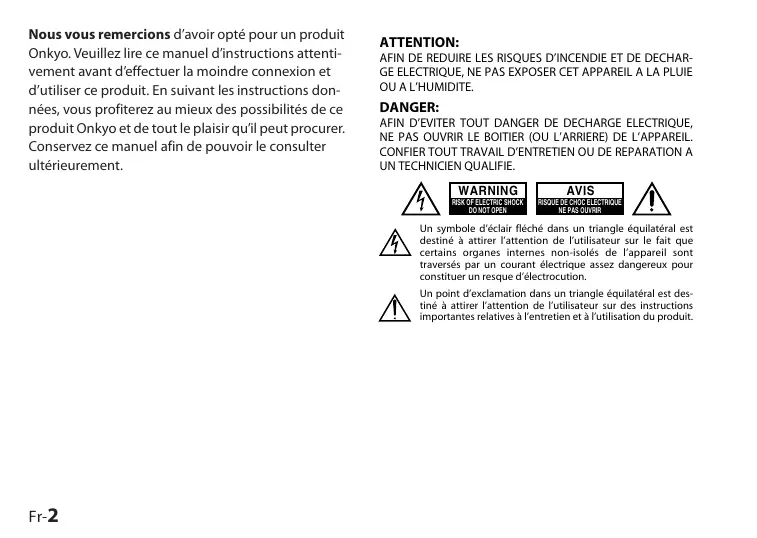

Nous vous remercions d'avoir opté pour un produit Onkyo. Veuillez lire ce manuel d'instructions attentivement avant d'effectuer la moindre connexion et d'utiliser ce produit. En suivant les instructions données, vous profiterez au mieux des possibilités de ce produit Onkyo et de tout le plaisir qu'il peut procurer. Conservez ce manuel afin de pouvoir le consulter ultérieurement.

Attention:

AFIN DE REDUIRE LES RISQUES D'INCENDIE ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

DANGER:

AFIN D'EVITER TOUT DANGER DE DECHARGE ELECTRIQUE, NE PAS OUVIR R LE BOITIER (OU L'ARRIERE) DE L'APPAREIL. CONFIER TOUT TRAVAIL D'ENTRETIEN OU DE REPARATION A UN TECHNIQUIN QUALIFIE.

RISK OF ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

1. Un symbole d'éclair fléché dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique assez dangereux pour constituer un risque d'électrocution.

Un point d'exclamation dans un triangle équilateral est destiné à attirer l'attention de l'utilisateur sur des instructions importantes relatives à l'entretien et à l'utilisation du produit.

1. Veuillez conserver ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas approximativement de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. Ne essayez pas de circonvenir le dispositif de sécurité querepresented une fiche polarisée ou une fiche avec mise a la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise a la terre. La lame la plus large ou la broche assurente votre sécurité. Si la fiche fournie ne peut ettre insereede dans la prise murale, demandez a un electricien de replacar la prise.
10. Protegez le cordon d'alimentation en évitant qu'on ne marche dessus et qu'il ne soit piégé (notamment au niveau des fiches, des cache-cables et de la sortie de l'appareil).
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. Débranche l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
13. Veillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre
14. Dommages nécessitant réparation Débranche l'appareil du secteur et confie-l-le à un technicien qualifié lorsque:

A. Le câble d'alimentation ou sa fiche est endommagé(e). B. Des objets ont pénétré ou du liquide s'est renversé dans l'appareil. C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

1. œuvres protégées par des droits d'auteur est interdite sans l'accord préalable du détenteur de ces droits.
2. Entretien—Essuyez régulièrement le boîtier de l'appar èrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilisez jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier.
3. Ne touchez jamais cet appareil avec des mains mouillées—Ne manipulez jamais cet appare ètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.
4. Remarques concernant la manipulation
5. Si vous n'avez pas transporté cet apparei
6. Ne posez pas d'objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des traces sur le boîtier.
7. Si vous n'utilisez pas l'appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension ; veillez donc à l'utiliser de temps en temps.

Sauvegarde des réglages

L'UP-DT1 contient un système de sauvegarde des réglages sans pile qui conserve les réglages radio quand vous débranchez l'appareil du secteur ou en cas de panne de courant.

Caracteristiques

Recherche automatique (bande III/bande L) 40 mémoires de stations Mode "Through" permettant de brancher d'autres options

Antenne DAB

① Sélecteur de mode ② Câble Universal Port ③ UNIVERSALPORT ④ Prise d'antenne DAB

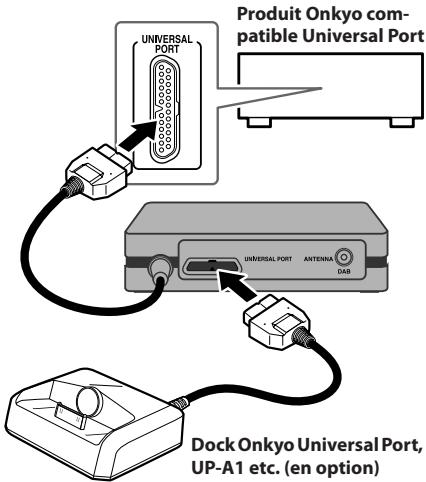

Connexion de l'UP-DT1

Mettez votre produit Onkyo compatible Universal Port hors tension. Branchez l'UP-DT1 à sa prise UNIVERSAL PORT. Réglez le sélecteur de mode de l'UP-DT1.

Réglage du sélecteur de mode

Mettez le produit Onkyo compatible Universal Port hors tension avant de régler le sélecteur de mode.

TUNER: Choisissez ce réglage pour écouter la radio numérique DAB. - THROUGH: Choisissez ce réglage pour écouter la source branchée à la prise Universal Port de l'UP-DT1 (un iPod dans un dock UP-A1, par exemple). - AUTO: Avec "AUTO", la source est sélectionnée automatiquement quand vous changez de source d'entrée sur le produit Onkyo compatible Univer

sal Port. Le choix de la source d'entrée "TUNER", par exemple, sélectionne l'UP-DT1 tandis que le choix de la source d'entrée "DOCK" sélectionne le dock (UP-A1 etc.) branché à la prise Universal Port de l'UP-DT1. Notez que certains produits Onkyo compatibles Universal Port ne reconnaissent pas cette fonctionnalité: dans ce cas, réglez le sélecteur de mode manuellement.

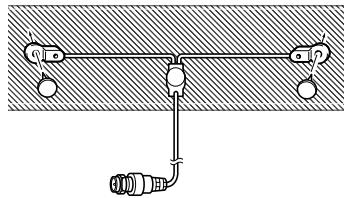

1. Vissez la fiche fournie de l'antenne DAB dans la prise DAB antenna.

Dès que l'ampli-tuner UP-DT1 est prêt pour l'utilisation, sélectionnez une station DAB et réglez l'antenne DAB pour obtenir une réception optimale.

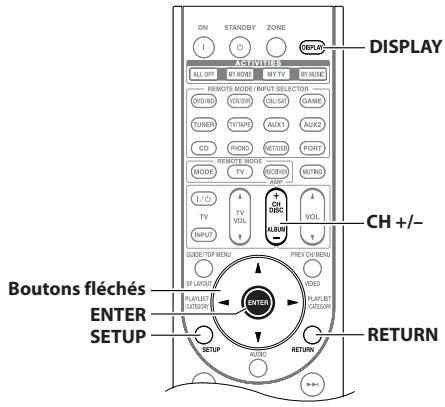

Télécommande

Vous pouvez piloter l'UP-DT1 avec la télécommande du produit Onkyo compatible Universal Port. Orientez-la vers le produit Onkyo compatible Universal Port et non vers l'UP-DT1. L'agencement des boutons de la télécommande varie selon le produit Onkyo compatible Universal Port que vous utilisez.

(L'illustration montre la télécommande d'un ampli-tuner AV Onkyo.)

Vous pouvez utiliser les boutons suivants de la télécommande du produit Onkyo compatible Universal Port.

Bouton	Fonction	Explication
0~9	Station méorisée	Permet d'entrée les fréquences des stations.
DISPLAY	Changement d'affichage	Affiche différentes informations.
PLAY MODE	Liste de stations	Vous pouvez changer le mode d'agencement des stations: par ordre alphabetique, par ordre de multiplex ou par ordre de stations actives.
SETUP	Configuration/Retour	Sélectionne la configuration.
RETURN	Retour	Retour à l'affichage précédent.
Boutons fléchés [▲]/[▼]	Recherche de stations précédente/suivante	Sélection d'une station DAB.
	Réglage haut/bas	Sélection de "SCAN", "DRC" ou "Preset Write" dans le menu "Setup".
Boutons fléchés [▲]/[▼]	Réglage haut/bas	Réglages de paramètres dans le menu "Setup"
ENTER	Entrée	Confirmation de divers réglages et fonctions.
CH +/-	Station méorisée précédente/suivante	Sélection de stations méorisées.
[←/→]	Station méorisée précédente/suivante	Sélection de stations méorisées.
←/→	Recherche de stations (préciédente/suivante)	Sélection d'une station DAB.

Sélectionner 'DAB' pour la première fois

Mettez le produit Onkyo compatible Universal Port auquel l'UP-DT1 est branché sous tension. Appuyez sur le bouton de mode [PORT] de la télécommande pour sélectionner la source d'entrée "PORT". L'UP-DT1 lance automatiquement une recherche de stations en mode "WorldWide".

La progression de la recherche est affichée à l'écran.

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Une fois la recherche terminée, la première station détectée est sélectionnée.

Utilisation manuelle de la recherche automatique

Si une nouvelle station DAB apparait ou si vous déménagez, vous pouvez relancer la recherche automatique de stations.

1. Appuyez sur le bouton [SETUP].
2. Choisissez "SCAN" avec les boutons [▲]/[▼].
3. Servez-vous des boutons fléchés gauche/droit [▲]/[▶] pour sélectionner "U. K" ou "WorldWide".

U. K: Bande III (10A~13F).

WorldWide: Bande III (5A~13F) et bande L (LA~LW).

1. Appuyez sur le bouton [ENTER] pour rechercher une station DAB.

Sélectionner des stations DAB

1. Utilisez les boutons [ ] / [ ] pour sélectionner une station.

Afficher les informations radio DAB

Appuyez plusieurs fois sur le bouton [DISPLAY] pour afficher plus d'informations sur la station DAB sélectionnée.

Si vous écoutez une station émettant des données de texte DLS, le texte défile à l'écran.

(Defilement)

2. Type de programme

Affiche le type de programme.

3. Résolution en bits et mode audio

Affiche la résolution en bits de la radio et son mode audio (stéréo, mono ou "joint stéréo").

Bukbps Nano

4. Qualité du signal

Affiche la qualité du signal.

0~59: Mauvaise réception

60~79: Bonne réception

80~100: Réception excellente

Quality 86

5. Nom du multiplex

Affiche le nom du multiplex actuel.

BBC DAB

6. Numéro et fréquence du multiplex

Affiche le nombre et la fréquence du multiplex actuel.

12B 225.6MHz

Sélectionner le mode de tri (liste de stations)

Voulez trier les stations disponibles par ordre alphabétique, de multiplex ou de stations actives. Appuyez sur le bouton [PLAY MODE] pour sélectionner l'une des options suivantes:

Alphabetique: Tri alphabétique des stations Multiplex: Tri des stations par multiplex.

Active ST: Tri par stations actives. Les stations avec une bonne réception apparaisent en tête de liste et celles avec une mauvaise réception en bas de liste.

Sélection du réglage 'DRC

La fonction DRC (Dynamic Range Control) permet de réduire la plage dynamique d'une station DAB de sorte que les passages de faible niveau restent audibles à bas volume. Activez cette fonction pour écouter la radio tard en soirée sans déranger les voisins.

1. Appuyez sur le bouton [SETUP].
2. Choisissez "DRC" avec les boutons [▲]/[▼].
3. Servez-vous des boutons fléchés gauche/droits [▲/▼] pour sélectionner une des options suivantes.

0: Fonction DRC désactivée.

La plage dynamique est légèrement réduite.

1: La plage dynamique est fortement réduite.

Mémoriser vos stations préférées

La fonction "Preset Write" permet de mémoriser des stations de radio numériques DAB individuelles.

Cette préselection facilite ensuite la sélection de vos stations favorites et vous évite de recommencer une recherche quand vous changez de station. Vous pouvez memoriser jusqu'à 40 stations sous forme de préselections.

1. Recherchez la station à mémoriser.
2. Appuyez sur le bouton [SETUP] et utilisez les boutons fléchés haut/bas []/[] pour sélectionner "Preset Write".
3. Appuyez sur [ENTER].
4. Servez-vous des boutons gauche/droit [◀]/[▶] ou des boutons [◀▲]/[▶▶] pour sélectionner une mémoire.

1. Pour mémoriser la station, appuyez sur [ENTER].

La préselection est mémorisée et "Complete" apparait à l'écran.

Choix d'une préselection

Il faut mémoriser des stations avant de pouvoir choisir une préselection.

1. Choisissez une préselection avec les boutons CH [+] /[-] ou [◀ ▶].

Choisissez la préselection précédente avec les boutons CH [-] ou [▶]. Choisissez la préselection suivante avec les boutons CH [+] ou [▶].

Vous pouvez aussi choisir directement une préselection avec les boutons numériques.

Utilisation d'un dock UP-A1

Si le sélecteur de mode de l'UP-DT1 est réglé sur "TUNER", iPod inséré dans le dock UP-A1 n'est pas chargé. Si vous changez le réglage du sélecteur de mode et passez de "TUNER" à "THROUGH" alors que le produit Onkyo compatible Universal Port est en vueille, il faut extraire puis réinsérer l'iPod dans le UP-A1 pour le charger.

• iPod est une marque déposée d'Apple Inc. aux États-Unis et dans d'autres pays.

Dépannage

Si vous rencontrez des problèmes avec votre UP-DT1, vous trouverez peut-être la solution dans cette section.

L'up-dt1 n'est pas reconnu par votre produit onkyo compatible universal port

• Vérifiez si l'UP-DT1 est correctement branché à la prise UNIVERSAL PORT de chaque produit Onkyo compatible Universal Port.
• Mettez tous les dispositifs concernés hors tension avant d'établir une connexion UNIVERSAL PORT.

Pas de son

• Vérifiez si la commande de volume de l'amplificateur n'est pas réglée au minimum.
• Vérifiez toutes les connexions et corrigez-les si nécessaire (voyez page 6).

L'up-dt1 est branché à un produit onkyo compatible universal port mais ne fonctionne pas

• Mettez tous les dispositifs hors tension puis réglez le sélecteur de mode de l'UP-DT1 sur "TUNER".

Impossible de piloter l'up-dt1 avec les boutons en face avant du produit onkyo compatible universal port

C'est normal. Vous ne pouvez piloter l'UP-DT1 qu'avec la télécommande du produit Onkyo compatible Universal Port. (Certains produits peuvent cependant être pilotés avec les boutons en face avant.) - Appuyez sur le bouton [PORT] de la télécommande pour la faire passer en mode "PORT".

Les saisies d'écran illustrées dans ce mode d'emploi n'indiquent pas ce qui est affiché à l'écran de votre produit onkyo compatible universal port

• Les informations affichées dépendent de votre produit Onkyo compatible Universal Port. Les saisies d'écran de ce mode d'emploi sont exclusivement fournies à titre d'exemple.

Si vous ne parvenez pas à régler le problème, essayez d'abord d'initialiser l'UP-DT1 de la façon suivante avant de contacter votre revendeur Onkyo.

Branchez l'UP-DT1 à votre produit Onkyo compatible Universal Port. Sur votre produit Onkyo compatible

Universal Port, Sélectionnez la source d'entrée "PORT". Quand l'UP-DT1 a été reconnue, maintenez le bouton [PORT] enfoncé en face avant du produit et appuyez sur le bouton [STANDBY/ON] en face avant du produit. (La procédure d'initialisation peut varier selon votre produit Onkyo compatible Universal Port; consultez donc également son mode d'emploi.)

Notez cependant que l'initialisation du UP-DT1 efface vos présélections de radio et vos réglages personnels.

Fiche technique

40 mémoires de stations

Plage de fréquences:
