BEDIENUNGSANLEITUNG UP-DT1 ONKYO

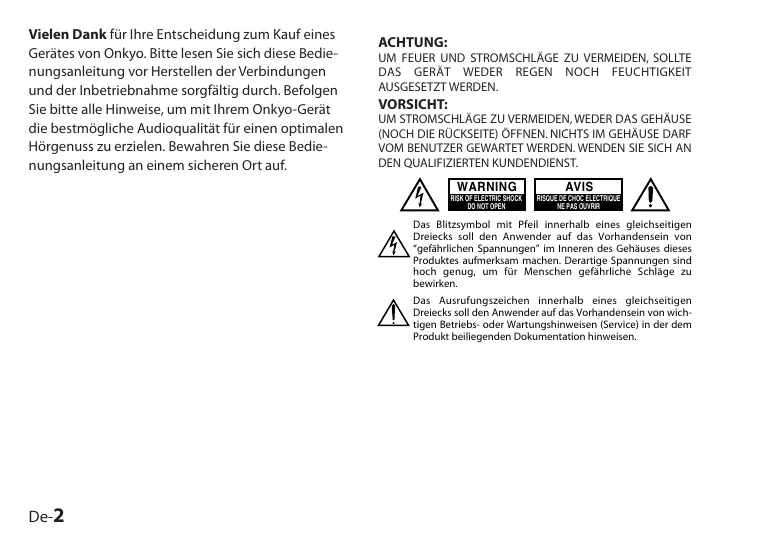

Vielen Dank für ihre Entscheidung zum Kauf eines Gerätes von Onkyo.itte lessen Sie sich diese Bedienungsanleitung vor Herstellen der Verbindungen und der Inbetriebnahme sorgfältig durch. Befolgen Sieitte alle Hinweise, um mit ihrem Onkyo-Gerät die bestmögliche Audioqualität für einen optimalen Hörgenuss zu erziellen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf.

ACHTUNG:

UM FEUER UND STROMSCHLAGE ZU VERMEIDEN, SOLLITE DAS GERAT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZ WERDEN.

VORSICHT:

UM STROMSCHLAGE ZU VERMEIDEN, WEDER DAS GEHÄUSE (NOCH DIE RÜCKSEITE) ÖFFNEN. NICTS IM GEHÄUSE DARV VOM BENUTZ GEWARTET WERDEN. WENDEN SIE SICH AN DEN QUALIFIZIERENT KUNDENDIENST.

WARNING

RISK OF ELECTRIC SHOCK DO NOT OPEN

AVIS

RISQUE DE CHOC ELECTRICIENEPAS CUVIRP

Das Blitzsymbol mit Pfeil innerhalb eines gleichseitigkeiten Dreiecks soll den Anwender auf das Vorhandensin von "geführlichen Spannungen" im Inneren des Gehauses dieises Produktek aufkermsam machen. Derartige Spannungen sind hoch genug, um für Menschen gefährliche Schlüge zu bewirken.

Das Ausrufungszeichen innerhalb eines gleichzeitigen Dreiecks soll den Anwender auf das Vorhandseine von wichtigen Betriebs- oder Wartungshinweisen (Service) in der dem Produkt biliegenden Dokumentation hinweisen.

1. Lesen Sie sich diese Hinweise durch.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwendten Sie diese Gerät niemals in der Höhe von Wasser.
6. Reinigen Sie das Gehäuse nur mit einem trockenen Tuch.
7. Versperren Sie niemals die vorhandenen Lufungsschlitze. Stellen Sie das Gerat immer den Anweisungen des Herstellers entsprechend auf.
8. Stellen Sie das Gerät niemals in die Höhe einer Wärmequeille, z.B. eines Heizkorpers, Ofens bzw. anderen Gerätes, das viel Wärme erzeugt.
9. Versuchen Sie niemals, die Sicherheitsvorkehrung des polarisierten oder Erdungsstiftes zu umgehen. Ein polarisierter Stecker weist zwei Stüfte mit entsprechender Breite auf. Ein geordeter Stecker weist zwei Stüfte und einen Erdungsstift auf. Der breitere Stift bzw. der Erdungsstift dient ihrer Sicherheit. Wenn der beiliegende Stecker nicht in Itske Steckdose passt, müssen Sie einen Elektriker bitten, neue Steckdosen zu installieren.
10. Sorgen Sie dafaur, dass niemand auf das Netzkabel treten kann und dass es nicht abgeklemmt wird. Diese Gefahr besteht insbesondere in der Höhe der Steckdose oder des Kabelauftrits am Gerat.
11. Verwendten Sie nur Halterungen/Zubehör, die/das vom Hersteller ausdruicklich empfehlen wird/werden.

12. Lösen Sie im Falle eines Gewitters oder wenn Sie das Gerat länger Zeit nicht verwenden möchten, den Netzanschluss.

13. Überlassen Sie alle Wartungsarbeiten einer qualifizierten Kundendienstelle. Das Gerät muss zur Wartung eingereicht werden, wenn es Schäden aufweist, z.B. wenn das Netzkabel oder der Stecker beschäftigt ist, wenn Wasser oder Fremdkörper in das Geräteinnere gelangt sind, wenn das Gerät Feuchichtigkeit oder Regen ausgesetzt war bzw. wenn es sich nicht normal verhalt oder wenn seine Funktionstüchtigkeit merklich nachgelassen hat.

14. Schäden, die eine Reparatur erfordern Lösen Sie dazu foten den Netzanschluss und reichen Sie das Gerat bei einer qualifizierten Kundendienstelle ein, wenn:

A. Das Netzkabel bzw. dessen Stecker beschädigt ist;
B. Fremdkörper oder Flüssigkeiten in Geräteinnere gelangt sind;
C. Das Gerat nass geworden ist (z.B. durch Regen oder Wasser);
D. Das Gerat anhand der in dieser Anleitung gegebenen Hinweise nicht erwartungsgemäß Funktioniert. Prinziepi sollen Die nur die Bedienelelemente verwenden, die ausdrucklich erwahrt werden, weil andere Handlungsbälufe zu so schwerten Schädten führen können, dass nur ein qualifizierte Wartungstechniker sie wieder behehen kann;
E. Das Gerat hingefallen ist bzw. das Gehäuse sich-bare Schäden aufweis;
F. Die Leistung des Gerätes merklich nachgelassen hat - das sollte immer als Warnung gewertet werden, dass das Gerät überprüft werden muss.

1. Urheberrechte—Außer für privat Zwecke ist das Überspielen urheberrechtlich geschlossen Materials ohne die Zustimmung des Rechtenhabers Straßbar.

2. Pflege—Hin und wieder sollenen Sie das Gerät mit einem weichen Tuch abstauben. Hartnäckige Flecken darf man mit einem weichen und Tuch und etwas milder Reinigungslauge abwischen. Wischen Sie das Gehäuse gleich im Anschluss mit einem sauberen Tuch trocken. Verwendten Sie niemals abzende Produkte, Verdünner, Waschbenzin oder chemische Lösungsmittel, da diese die Lackierung angreifen oder die Beschriftung ablössten können.

3. Berühren Sie das Gerät niemals mit nassen Händen—Fassen Sie das Netzkabel these Gerätes niemals mit nassen oder feuchten Händen an. Wenn Wasser oder andere Flüssigkeiten in das Geräteinnere gelangen, müssen Sie es sofort zur Wartung bei ihrem Onkyo-Handling einreichen.

4. Hinweise für die Handhabung

5. Wenn Sie das Gerät transportieren,müssen,packen Sie es am bestem wieder in den Original-Lieferkarton.

6. Verwendten Sie niemals flüchtige Flüssigkeiten, z.B. Insektensprays, in der Höhe dieser Gerätes. Lassen Sie niemals Gummi- oder Plastikgegenstände auf dem Gerät liegen, weil diese eventuall schwer entfernbare Ränder auf dem Gehäuse hinterlassen.
7. Nach Verwendung dieser Gerätes müssen alle Discs entwickeln werden. Schalten Sie das Gerät erst danach aus.

Speicherpufferung

Der UP-DT1 verwendet einen Speicherpuffer ohne Batterie für die Speicherung der Senderfrequenzen bei Lüssen des Netzanschlusses bzw. im Falle eines Stromausfalls.

Eigenschaften

Automatische Sendersuche (Band III/L-Band)
40 Senderspeicher
Through-Modus für die Verwendung optionaler Funktionen

Lieferumfang

DAB-Antenne

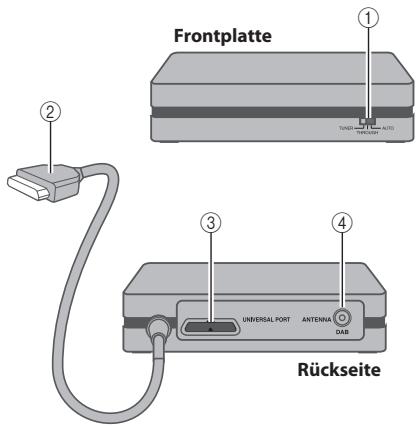

Uber den UP-DT1

① Moduswahlschalter
② Universal Port-Kabel
③ UNIVERSALPORT
④ DAB-Antennenbuchse

Anschlieben des UP-DT1

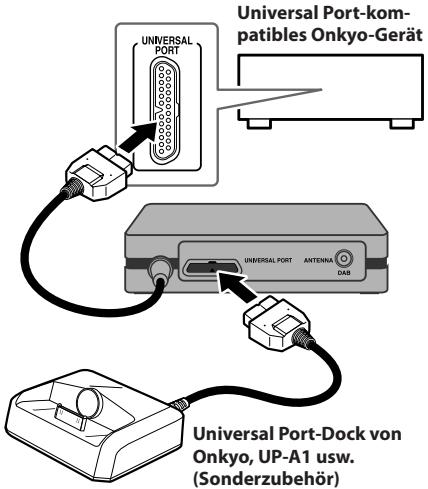

Schalten Sie Ihr Universal Port-kompatibles OnkyoGerat aus. Verbinden Sie den UP-DT1 mit dessen UNIVERSAL PORT. Stellen Sie den Moduswahlschalter des UP-DT1 ein.

Einstellen des Moduswahlschalters

Bevor Sie die Einstellung des Moduswahlschalters ändern, müssen Sie das Universal Port-kompatible Onkyo-Gerät einschalten.

TUNER: Wahlen Sie diese Einstellung, um sich einen DAB-Digitalsender anzuhoren.
- THROUGH: Wahlen Sie diese Einstellung, um sich das Signal des Geräts (iPod in einem UP-A1 usw.) anzuhören, das mit dem Universal Port verbunden ist.
- AUTO: Wenn Sie "AUTO" wahren, erfolgt die Quellenwahl automatisch, wenn Sie auf dem Universal

Port-kompatiblen Produkt von Onkyo eine andere Quelle wahlen. Wenn Sie dont z.B. die TUNER-Quelle wahlen, wird der UP-DT1 als Quelle verwendet. Bei Anzahl der DOCK-Quelle wird dagegen das Dock (UP-A1 usw.), das mit dem Universal Port des UP-DT1 verbunden ist, als Quelle gewählt. Beachten Sie, dass bestimmte Universal Port-kompatible Geräte von Onkyo diese Funktion nicht entwickeln. In dem Fall müssen Sie die Quelle von Hand wahlen.

Anschlieben der DAB-Antenne

1. Verschrauben Sie den Stecker der DAB-Antenne mit der DAB ANTENNA-Buchse.

Wenn der UP-DT1 betriebsfertig ist,,müssen Sie einen DAB-Sender suchen und anhand seiner Feldstärke die optimale Position fur die DAB-Antenne ermitteltn.

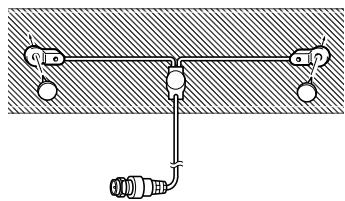

1. Bringen Sie die DAB-Antenne mit Rei-bzwecken an einer Wand oder einem Schrank an.

Fernbedienung

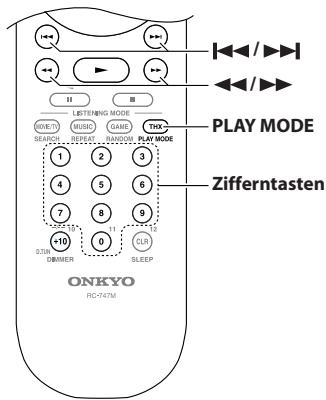

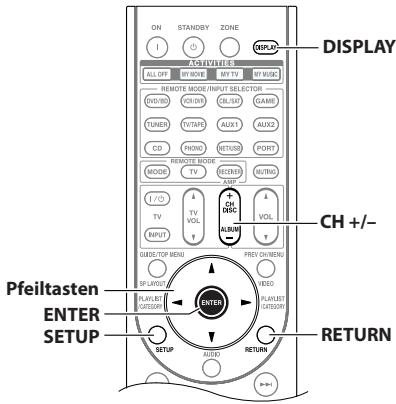

Der UP-DT1 kann mit der Fernbedienung des Universal Port-kompatiblen Onkyo-Geräts bedient werden. Richten Sie die Fernbedienung jedoch auf das Universal Port-kompatible Onkyo-Gerätstatt auf den UP-DT1. Die Funktionen der Fernbedienung richten sich nach dem verwendeten Universal Port-kompatiblen Onkyo-Gerät.

(Hier sehen Sie die Fernbedienung eines AV-Receivers von Onkyo.)

Folgende Tasten des Universal Port-kompatiblen Onkyo-Geräts können verwendet werden.

Taste	Funktion	Erklärung
0~9	Speicher	Hiermit werden Senderspeicher gewählt.
DISPLAY	Anzeigewahl	Hiermit wahren Sie, was im Display angezeigt wird.
PLAY MODE	Senderübersicht	Hiermit kann die Anzeigereihenfolge gewählt werden: Alpha-betische Reihenfolge, Multiplex-Reihenfolge bzw. Reihenfolge der aktiven Sender.
SETUP	Setup/Zurück	Hiermit aktivieren Sie den „Setup“-Modus.
RETURN	Zurück	Erlaubt die Rückkehr zur vorgen Anzeige.
Pfeilasten [▲]/[▼]	Sendersuche auf/ab	Für die Anzahl von DAB-Senden.
	Einstellungen auf/ab	Im „Setup“-Menu wahren Sie hiermit „SCAN“, „DRC“ oder „Preset Write".
Pfeilasten [▲]/[▶]	Einstellungen auf/ab	Im „Setup“-Menu werden hiermit die Einstellungen geändert.
ENTER	Bestätigung	Hiermit konnen mehrere Funktionen und Einstellungen bestä-tigt werden.
CH +/-	Speicher auf/ab	Dienen zum Speichern von Sendern.
|←/→|	Speicher ab/auf	Dienen zum Speichern von Sendern.
←/→	Sendersuche ab/auf	Für die Anzahl von DAB-Senden.

Anhoren eines DAB-Digital-Radioprogramms

Erste Anwahl von 'DAB'

Schalten Sie das Universal Port-kompatible OnkyoGerat, an welches der UP-DT1 angeschlossen ist, ein. Drücken Sie die [PORT]-Taste der Fernbedierung, um die „PORT“-Eingangsquelle zu wahlen. Der UP-DT1 sicht jetzt automatisch Sender im „WorldWide“-Modus.

Das Display zeigt an, wie welt die Suche gediehen ist.

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

6

Wenn die Suche beendet ist, wird der erstige gefundene Sender gewählt.

Manuelle Verwendung der automatischen Sendersuche

Wenn ein neuer DAB-Sender verfügbar wird bzw. wenn Sie den Wohnort wechseln, können Sie die automatische Sendersuche erneut auslösen.

1. Drücken Sie die [SETUP]-Taste.
2. Wahlen Sie mit den [] / [] -Tasten „SCAN".
3. Wahlen Sie mit den Links/Rechts-Tasten [] / [ ] U.K" oder,WorldWide". U.K: Band III (10A~13F). WordWide: Band III (5A~13F) und L-Band (LA~ LW).
4. Drücken Sie die [ENTER]-Taste, um die DAB-Sendersuche zu starten.

Anwahl von DAB-Sendern

1. Wahlen Sie mit den Tasten [] / [] einen Sender.

Anzeige von DAB-Senderinformationen

Drucken Sie die [DISPLAY]-Taste wiederholt, umInfos über den gewählten DAB-Sender anzufordern.

Wenn ein Sender mit DLS-Informationen gewählt wird, lauft der empfangene Text durch das Display.

(Durchlauf)

2. Program Type

Zeigt den Programmtyp an.

3. 'Bit Rate' und 'Audio Mode'

Zeigt die Bit-Auflösung und den Audiomodus ( „Stereo" „Mono" oder „Joint Stereo") an.

Bukbes Nono

4. Signal Quality

Zeigt die Signalqualität an.

0~59: Mangelhafter Empfang

60~79: Guter Empfang

80~100: Optimaler Empfang

Quality 86

5. Multiplex Name

Zeigt den Name des aktuellen Multiplex'an.

BBC DAB

6. 'Multiplex Number' und 'Frequency'

Zeigt die Nummer und Freqenz des aktuellen Multiplex' an.

12B 225.6MHz

Moduswahl für die Sendersuche (Sende- rübersicht)

Die gefundenen Sender konnen alphabetisch, nach Multiplex oder nach aktiven Sendern sortiert werden.

Drücken Sie die [PLAY MODE]-Taste, um eine der folgenden Optionen zu wahlen.

Alphabet: Alphabetische Sortierung der Sender.

Multiplex: Sortierung der Sender nach Multiplex.

Active ST: Sortierung nach aktiven Sendern. Sender, die empfangen werden, erschinen ganz oben in der(Liste. Sender, die nicht empfangen werden, befinden sich am Ende der Listie.

Einstellen des DRC-Wertes

Mit der DRC-Funktion ( „Dynamic Range Control" ) kann der Dynamikumfang von DAB Digital-Audio-material dahingehend geändert werden, dass leise Passagen auch bei geringer Lautstärke hörbar sind. So konnen Sie sich auch spät Abends noch ein Radioprogramm anhören, ohne die Nachbarn zu stären.

1. Drücken Sie die [SETUP]-Taste.
2. Wahlen Sie mit den Tasten [] / [] , DRC".
3. Wahlen Sie mit den Links/Rechts-Tasten [] / [] eine der folgenden Einstellungen.

0: DRC ist aus.
1/2: Geringfugige Reduzierung des Dynamikumfangs.
1: Starke Reduzierung des Dynamikumfangs.

Speichern oft benötigter Sender

Mit der „Preset Write“-Funktion setzen sich digitale DAB-Sender speichern. Die Senderspeicher haben den Vorteil, dass Sie blitszchnell von einem Programm zu einem anderen wechseln konnen und die Sender nicht erst zuuchen brauchen. Es konnen bis zu 40 Sender gespeichert werden.

1. Suchen Sie den Sender, den Sie speichern möchten.
2. Drücken Sie die [SETUP]-Taste und wahlen Sie mit den Tasten [ ] / [ ] , Preset Write?".
3. Drucken Sie [ENTER].
4. Wahlen Sie mit den Links/Rechts-Tasten [] / [] oder [ ] / [ ] einen Speicher.

1. Drücken Sie die [ENTER]-Taste, um die Frequenz zu speichern.

Der Sender wird gespeichert und im Display erscheint, Complete".

Anwahl eines Senderspeichers

Es können nur Speicher gewählt werden, die bereits eine Senderfrequenz enthalten.

1. Wahlen Sie mit den Tasten CH [+]/[-] oder [[]/[[]] den gewünschten Senderspeicher.

Mit der Taste CH [-] oder [▶] wahlen Sie den vor angehenden Senderspeicher. Mit der Taste CH [+] oder [▶] wahren Sie den{nachsten Senderspeicher.

Die Speicher können auch direkt über die Ziffern-tasten gewählt werden.

Verwendung eines UP-A1 Docks

Solange sich der Moduswahlschalter des UP-DT1 in der „TUNER“-Position befindet, wird der iPod im UP-A1-Dock nicht aufgeladen. Wenn Sie den Moduswahlschalter von „TUNER“ zu „THROUGH“ schiben, während sich das Universal Port-kompatible OnkyoGerät im Bereitschaftsbetrieb befindet, müssen Sie den iPod kurz aus dem UP-A1 ziehen und wieder anschließen, damit er aufgeladen wird.

• iPod ist in den USA und anderen Ländern ein Warenzeichen der Apple Inc.

Fehlersuche

Wenn sich der UP-DT1 nicht erwartungsgemäß verhäl, sollen den Sie zuerst folgende Punkte überprüfen.

Der UP-DT1 wird von Ihr dem Universal Port-kompatiblen Onkyo-Gerät nicht erkannt

• Überprüfen Sie, ob der UP-DT1 ordnungsgemäß an den UNIVERSAL PORT des Universal Port-kompatiblen Onkyo-Geräts angeschlossen wurde.
• Schalten Sie alle Geräte vor Herstellen einer UNI-VERSAL PORT-Verbindung aus.

Das Gerät gibt keinen Ton aus.

Die Lautstärke des Verständkers darf nicht auf den Mindestwert gestellt sein.
- Überprüfen Sie alle Verbindungen und korrigieren Sie sie bei Bedarf (siehe Seite 6).

Der UP-DT1 ist etwa an ein Universal Port-kompatibles Onkyo-Geränt angeschlossen, Funktioniert aber nicht.

• Schalten Sie alle Geräte aus und stellen Sie den Wahlschalter des UP-DT1 auf „TUNER".

Der UP-DT1 kann nicht mit den frontseitigen Tassen des Universal Port-kompatiblen Onkyo-Geräts bedient werden.

• Das ist vollig normal. Der UP-DT1 kann nur mit der Fernbedienung des Universal Port-kompatiblen Onkyo-Gerats bedient werden. (Bestimmte Geräte erlauben jedoch sehr wohl eine direkte Bedie-nung.)
• Drücken Sie die [PORT]-Taste der Fernbedienung, um den PORT-Modus zu wahlen.

Die in der Anleitung gezeugten Display-Sections entsprechen nicht dem, was Sie auf Ihr Universal Port-kompatiblen Onkyo-Gerät sehen

Die genaue Anzeige richtet sich nach dem Universal Port-kompatiblen Onkyo-Gerät. Die in der Anleitung gezeugten Abbildungen haben nur Beispielcharakter.

Wenn Sie ein Problem nicht beheben konnen, sollenen Sie den UP-DT1 zuerst zurückstellen und sich (bei Bedarf) erst danach an ihren Onkyo-Handler wenden.

Verbinden Sie den UP-DT1 mit Ihrem Universal Port-kompatiblen Onkyo-Gerät. Wahlen Sie auf dem Uni

versal Port-kompatiblen Onkyo-Gerät die „PORT"–Quelle. Sobald der UP-DT1 erkannt wurde, müssen Sie die [PORT]–Taste auf der Frontplatte des kompatiblen Geräts gedrückt halten, während Sie die [STANDBY/ON]–Taste betätigten. (Das genaue Verfahren für die Rückstellung richtig sich nach Ihrum Universal Port-kompatiblen Onkyo-Gerät. Siehe auch dessen Bedienungsanleitung.)

Technische Daten

40 Senderspeicher

Einstellbarer Frequenzbereich: Band III: 5A~13F, 174.93~239.20 MHz L-Band: LA~LW, 1452.96~1490.62 MHz

Stromanforderungen: 12V, 300mA

Abmessungen (B x H x T): 140 x 32,5 x 110mm

Gewicht: 0,4kg

Medfoljande tillbehör

DAB-antenn

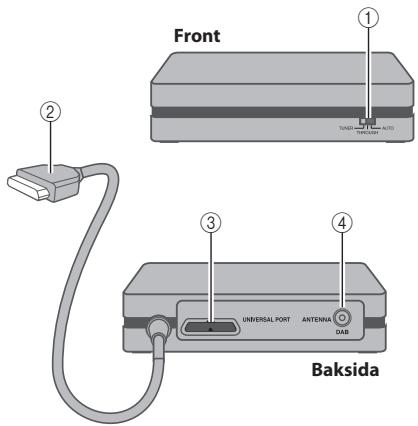

Angäende UP-DT1

① Lagesväljare
② Universal Port-kabel
③ UNIVERSALPORT
④ DAB-antennuttag

Ansluta UP-DT1
