WHMXC12H6E5 - Climatiseur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe a chaleur air/eau monobloc
Gamme	Aquarea T-CAP Generation H
Fluide frigorifique	R410A - 2,30 kg (4,802 T CO2 eq.)
Puissance chauffage nominale	12 kW (A+7°C / W35°C)
COP chauffage nominal	4,74 (A+7°C / W35°C)
COP chauffage haute temperature	2,88 (A+7°C / W55°C)
SCOP (W35°C, climat tempere)	4,33
SCOP (W55°C, climat tempere)	3,33
Classe energetique chauffage	A++ (tempere) / A+++ (chaud)
Puissance refroidissement	10 kW
EER refroidissement	2,81 (A35°C / W7°C)
Resistance electrique appoint	6 kW integree
Temperature exterieure min. (chauffage)	-20°C
Temperature exterieure max. (chauffage)	+35°C
Sortie eau chauffage	20 a 60°C
Sortie eau refroidissement	5 a 20°C
Niveau sonore	65 - 69 dB(A)
Dimensions (H x L x P)	1 410 x 1 283 x 320 mm
Poids net	142 kg
Raccord hydraulique	R 1¼ pouce
Alimentation electrique	230 V / 50 Hz monophase
Puissance absorbee chauffage	2,53 kW
Puissance absorbee refroidissement	3,56 kW

FOIRE AUX QUESTIONS - WHMXC12H6E5 PANASONIC

Quelle est la température extérieure minimale de fonctionnement de la Panasonic WH-MXC12H6E5 ?

Grâce à la technologie T-CAP (Total Capacity), la WH-MXC12H6E5 maintient sa pleine puissance de chauffage de 12 kW jusqu'à -20°C de température extérieure. Ce maintien de capacité par grand froid la distingue des pompes à chaleur classiques qui perdent en performance dès -5 à -10°C.

La WH-MXC12H6E5 est-elle une unité monobloc ou bi-bloc ?

C'est une unité monobloc : le compresseur, l'échangeur air/eau et la pompe hydraulique sont réunis dans un seul bloc extérieur. Il n'y a aucune liaison frigorifique à réaliser sur chantier, ce qui simplifie l'installation et ne nécessite pas de frigoriste certifié pour les raccords réfrigérant.

Quel fluide frigorigène est utilisé dans ce modèle ?

Ce modèle utilise le fluide R410A (charge de 2,30 kg, soit 4,802 tonnes CO2 équivalent). Les interventions sur le circuit frigorifique doivent obligatoirement être réalisées par un technicien certifié, conformément à la réglementation F-gaz en vigueur.

Quelle est la puissance de chauffage et le COP de la WH-MXC12H6E5 ?

La puissance nominale de chauffage est de 12 kW avec un COP de 4,74 en conditions A+7°C/W35°C (selon EN14511). Le SCOP saisonnier en climat tempéré atteint 4,33 à 35°C de départ eau, ce qui classe l'appareil en A++ en efficacité énergétique.

La WH-MXC12H6E5 peut-elle fonctionner en mode refroidissement ?

Oui, cet appareil propose un mode active cooling avec une puissance de 10 kW et un EER de 2,81 (conditions A35°C/W7°C). La température de sortie d'eau en froid est réglable entre 5 et 20°C, permettant un rafraîchissement via plancher chauffant reversible ou ventilo-convecteurs.

La résistance électrique d'appoint est-elle intégrée ? Quand s'active-t-elle ?

Oui, une résistance d'appoint de 6 kW est intégrée à l'unité. Elle s'active automatiquement lors des pointes de froid extrême ou pendant les cycles de dégivrage afin de maintenir le confort sans interruption. Son déclenchement est géré par la régulation électronique sans intervention manuelle.

Quel est le raccordement hydraulique requis et quel débit d'eau prévoir ?

Le raccordement s'effectue en R 1¼ pouce. Le débit hydraulique est dimensionné pour un delta T de 5 K à 35°C. L'installation doit inclure un circulateur, un vase d'expansion et un purgeur automatique adaptés aux caractéristiques du réseau.

La WH-MXC12H6E5 peut-elle produire de l'eau chaude sanitaire ?

La sortie d'eau peut monter jusqu'à 60°C, ce qui permet d'alimenter un ballon d'eau chaude sanitaire. Un cycle anti-légionellose peut être programmé via le contrôleur pour atteindre ponctuellement des températures élevées et assurer la désinfection du réseau ECS.

Quelle alimentation électrique est nécessaire ?

La WH-MXC12H6E5 fonctionne en monophasé 230 V / 50 Hz. La puissance absorbée est de 2,53 kW en mode chauffage nominal et de 3,56 kW en mode refroidissement. Prévoir un disjoncteur et un câblage adaptés à la puissance totale incluant la résistance d'appoint de 6 kW.

Quel est le niveau sonore de cette pompe à chaleur ?

Le niveau sonore est compris entre 65 et 69 dB(A) selon le régime de fonctionnement et la vitesse de ventilateur. Il est recommandé de respecter les distances réglementaires vis-à-vis des limites de propriété et des ouvertures de bâtiments lors de l'implantation de l'unité.

Comment réinitialiser une alarme ou un code d'erreur affiché sur le contrôleur ?

En cas d'alarme, noter précisément le code affiché puis couper l'alimentation générale pendant 30 secondes avant de remettre en marche. Si l'erreur persiste, contacter un installateur agréé Panasonic. Les codes d'erreur et leur signification sont répertoriés dans la notice d'installation fournie avec l'appareil.

Quelle est la durée de garantie et où trouver un technicien agréé ?

Panasonic propose généralement une garantie de 2 ans pièces et main-d'oeuvre sur les pompes à chaleur Aquarea, extensible selon les conditions d'enregistrement produit. Le réseau d'installateurs agréés Aquarea est consultable sur le site officiel aircon.panasonic.eu.

MODE D'EMPLOI WHMXC12H6E5 PANASONIC

Pompe à chaleur air-eau (Mono bloc)

44-49

Avaykaotikn fonction DHW

PntroTe yia va eTnebaioe Tnv Etnioyn oac.

H Avaykaotikn Aetoupia DHW eiva aTevepytoinuEvn. H Avaykaotikn λ etoupyia DHW eivai evepyoitoineVn.

La version corrigée du passage est : H Avaykaotikn etoupyia DHW eivai attevepyoioiEv n otav n Avaykaotikn etoupyia Oepuvtnpa eivai evpyoioiEvn. Tav n Avaykaotikn aeitoupyia DHW eivai attevepyoioiuevni, ne Aetoupyia KAI o ptoic aeitoupyiacpTeTVAeAeAeouvOnnv tponoyuevn aToTHKeuEvn kataoTaan.

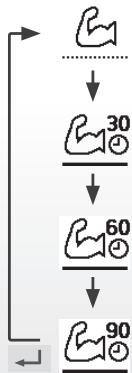

Ioχupó

PntnoTe yia va eTneBaiwoeTe Tnv Etnioyn OaC.

(HIOxUpH 5EIToupyia EKIVa TEPITou 1 AOTo aOu TnOeI TO

O ixupoc troTioC aeitoupyiac eivai antevepytoinhevoC.

• O interrupteur triode à états pydrauliques étoupeye pour 30 états.

• O interrupteur tritoc λ eitoupyiac λ eitoupyei yia 60 λ eTTIa.

• O interrupteur troponos itoupyiaac itoupyei yia 90 nTnA.

• O ixupoc tpoTioe Aetoupyia atEvpyoToieiAt otav n Aetoupyia eivai ANENEPTOIOHMENH.

Aθόρuβο

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

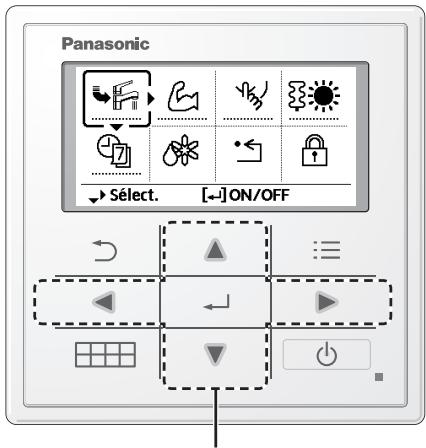

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Menu rapide

Forcer l'ECS de secours

Chauffage Turbo

Mode silencieux

Chauffage air pulsé

Prog. hebdo

Forcer le dégivrage

Initialisation des codes erreurs

Verrou R/C

Select.

ON/OFF

Sélectionnez le réglage et confirmez suivant les instructions affichées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur ou

Remarque :

• Si le système n'est pas connecté au gallon (Branchement gallon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icône de fonctionnement

Example :

• Indication de l'icone de fonctionnement « » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doit revenir au précédent état mémorisé.

Chauffage Turbo

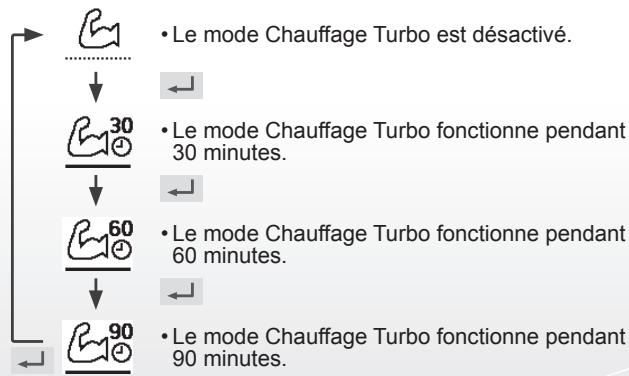

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

(Le mode Puissant démarre après 1 minute après avoir été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

Mode silencieux

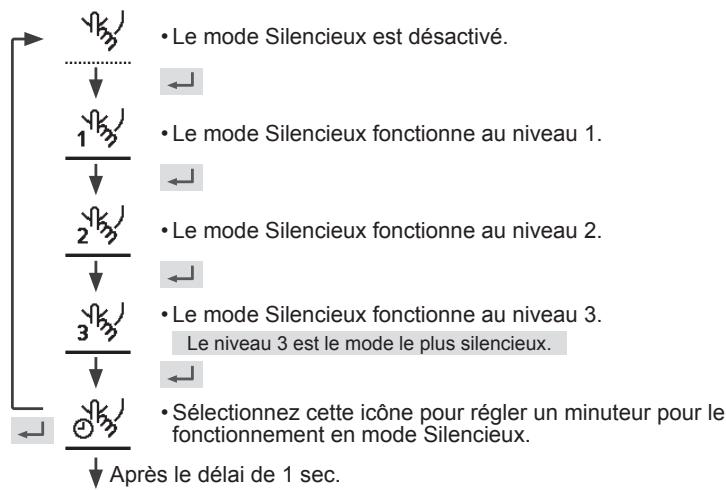

Sélectionnez cette icône pour fonctionner de façon silencieuse.

(Le mode Silencieux démarre près de 1 minute après que ait été activé).

Sélectionnez « oui

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » ~ « 6 »

Sélectionner « editor

Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

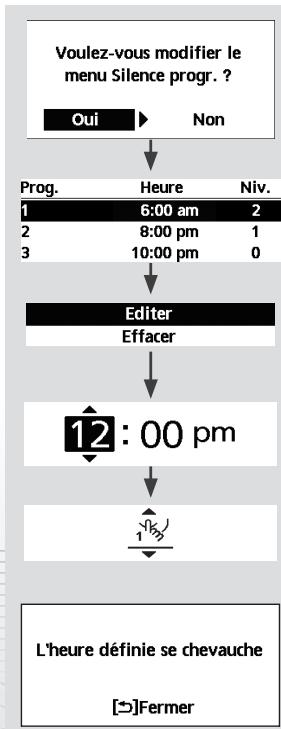

Sélectionne le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaitra à l'écran.

Chauffage air pulse

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

(Le mode Forcer le chauffage démarre presque 1 minute après que soit activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer

Prog. hebdo

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Sélectionnez « oui

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.

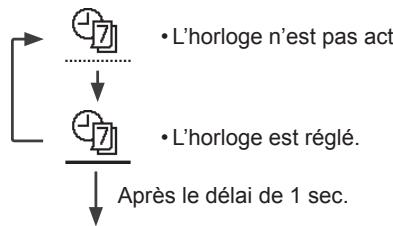

• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

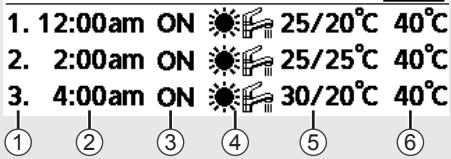

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÉT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi:Prog.1:T'consigne
Zone1		Zone2
ON	25°C	ON	25°C

⑥ Réglez la température de la zone 1.

Remarque :

• L'horloge est désactivée lorsque Forcer Chauffage de secours ou Contact été/hiver est activé. Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté.)

Demande acceptée

[5]Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Voulez-vous verrouiller la télécommande?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande, appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Sélectionnez « Reset »

1. Mot de passe initialisé à 0000

1. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)

Tving DHW est éteint.

Tving DHW est slatt pa.
