Ürün Tipi	Hava-Su Isı Pompası (Monoblok)
Marka	Panasonic
Model	WHMXC12H6E5
Kategori	Isıtma ve Soğutma Yapabilen Klima (Reversible)
Ana Fonksiyonlar	Isıtma, soğutma, sıcak kullanım suyu (SKS) üretimi
Özel Modlar	Turbo, sessiz, SKS zorlama, ısıtma zorlama, zorunlu buz çözme
Programlama	Günde 6 programlı haftalık zamanlayıcı
Uzaktan Kumanda	Ekranlı ve şifre kilitlemeli kablolu uzaktan kumanda
Elektrik Beslemesi	Tek fazlı 230 V / 50 Hz
Dış Boyutlar (yaklaşık)	1000 x 700 x 800 mm (G x Y x D)
Ağırlık (yaklaşık)	80 kg
Ses Seviyesi	Sessiz mod mevcut
Bakım	Filtre temizliği, profesyonel tarafından yıllık bakım önerilir
Güvenlik	Uzaktan kumanda kilitleme, donma koruması (zorunlu buz çözme)
Onarılabilirlik	Hata kodları gösterilir, sıfırlama mümkün
Soğutucu Akışkan	R32 (tahmini)
Galon Bağlantısı	SKS için galon bağlantısı etkinleştirilebilir

Sık sorulan sorular - WHMXC12H6E5 PANASONIC

Hızlı menü nasıl kullanılır?

Menü tuşuna basın, seçenek seçmek için ▲▼ kullanın, ardından etkinleştirmek/devre dışı bırakmak için ↓ tuşuna basın. Ekranın altındaki talimatları izleyin.

Sessiz mod nasıl etkinleştirilir?

Hızlı menüde Sessiz Mod simgesini seçin ve ↓ ile onaylayın. Mod, etkinleştirildikten yaklaşık 1 dakika sonra başlar.

Yedek SKS üretimi nasıl zorlanır?

Hızlı menüde Yedek SKS'yi Zorla seçeneğini seçin ve etkinleştirmek için ↓ tuşuna basın. Not: Isıtma zorlaması aktifse devre dışıdır.

Hata kodu durumunda ne yapılmalı?

Ekranda gösterilen kodu kontrol edin. Önceki ayarları geri yüklemek için hızlı menüdeki Hata Kodlarını Başlat seçeneğini kullanın. Önceden tüm ünitelerin kapalı olduğundan emin olun.

Uzaktan kumanda nasıl kilitlenir/kilidi açılır?

Hızlı menüde Uz.Kum. Kilidi seçeneğini seçin ve onaylayın. Kilidi açmak için herhangi bir tuşa basın ve şifreyi girin (varsayılan 0000). Unutulan şifreyi sıfırlamak için KAPALI ekranında ▲, ▼ ve ↓ tuşlarına 5 saniye basın, ardından Sıfırla seçeneğini seçin.

Haftalık ısıtma nasıl programlanır?

Hızlı menüde Haft. Prog. seçeneğini seçin. Bir program seçin (1-6), her gün için saati, sıcaklığı ve modu ayarlayın. Günleri ve seçenekleri seçmek için ▲▼ tuşlarını kullanın.

Isıtma zorlaması nasıl devre dışı bırakılır?

Isıtma zorlaması, sistem çalışırken otomatik olarak devre dışı kalır. Ayrıca hızlı menüden Sıcak Hava Isıtma simgesini tekrar seçerek devre dışı bırakabilirsiniz.

Turbo modu soğutmada kullanılabilir mi?

Evet, Turbo Isıtma modu, ister ısıtmada ister soğutmada olsun, ayar noktasına daha hızlı ulaşmak için kullanılabilir. Etkinleştirildikten 1 dakika sonra başlar.

Hata kodları nasıl başlatılır?

Hızlı menüye gidin, Hata Kodlarını Başlat seçeneğini seçin ve ↓ tuşuna basın. Önceden tüm ünitelerin kapalı olduğundan emin olun. Ekranda 'Talep kabul edildi' yazacaktır.

Zorunlu buz çözme prosedürü nedir?

Hızlı menüde Buz Çözmeyi Zorla seçeneğini seçin ve onaylamak için ↓ tuşuna basın. Ekranda 'Talep kabul edildi' yazar. Donmuş boruları çözmek için bu işlevi kullanın.

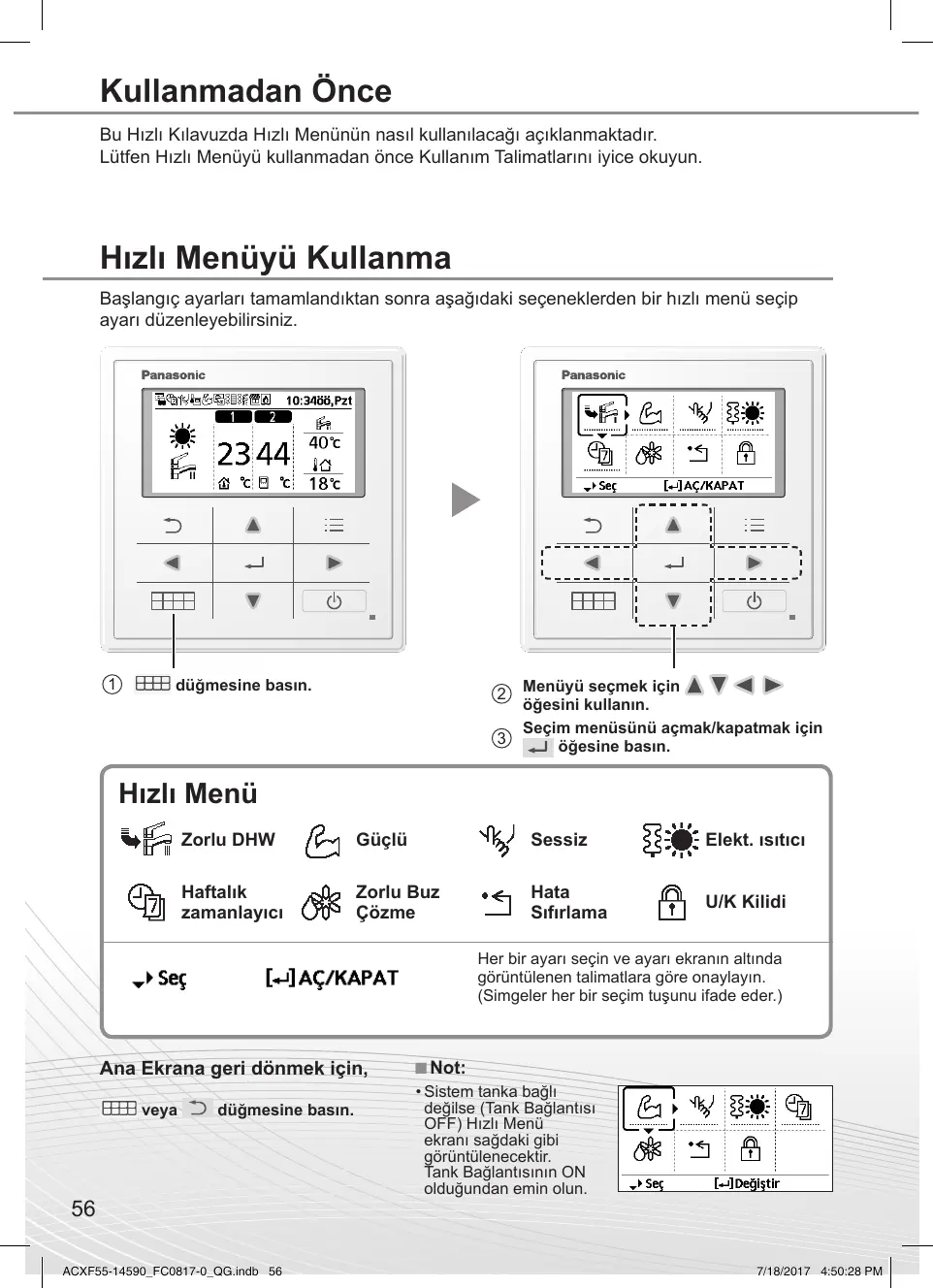

KULLANIM KILAVUZU WHMXC12H6E5 PANASONIC

Bu Hizl Kilavuzda Hizl Menunun{nasi kullanilacaigi aciklanmaktadir. Lutfen Hizl Menuyu kullanmadan once Kullanim Talimatlarini iyice okuyun.

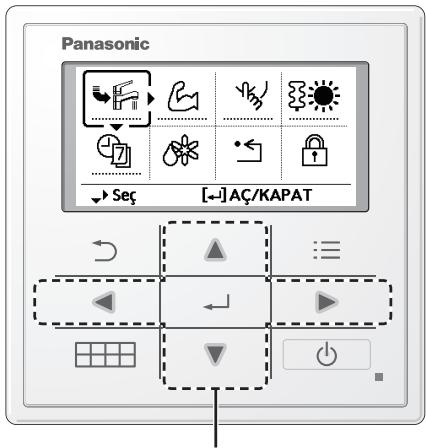

Hizli Menüyu Kullanma

Baslangic ayarları tamamlandıktan sonra asağidaki seçeneklerden bir hizl这段时间 arep ayari duzenleyebilirsiniz.

①
duğmesine basin.

(2)

Menüyü seçmek icin ögesini kullanin.

(3)

Secim menusunu acmak/kapatmak icin
←Ögesine basin.

Hizli Menu

Zorlu DHW

Güçlü

Sessiz

Elekt. Istici

Haftalik zamanlayici

Zorlu Buz
Cözme

Hata Sifirlama

U/K Kilidi

Her bir ayari secin ve ayari ekranin.altinda görtütulennen talimatlara gore onaylayin. (Simgeler her bir seçim tusunu ifade eder.)

Ana Ekrana geri donmek icin,

veya

duğmesine basin.

Not:

• Sistem tanka baglı değilse (Tank Baçlantisi OFF) Hizli Menu ekrani seksdaki gibi** gorüntülenecektrl. Tank Baçlantisin ON olduğundan emin olun.

Calisma simgesyle ilgili notlar

Örnek:

• Calisma simgesi “……” = KAPALI ile gosterilir

• Calisma simgesi “——” = AÇİK ile gosterilir

Zorlu DHW

Tank DHW'yi açmak veya kapatmak icin bu simgeyi seksin.

Seciminizi onaylamak icin ← dugmesine basin.

-Zorlu DHW açilir.

Zorlu DHW kapatilir.

Not:

Zorlu Isitici acildiginda Zorlu DHW devre di birakilir.
Zorlu DHW kapatildigianda calisma ve mod onceki belige alinan duruma geri donmelidir.

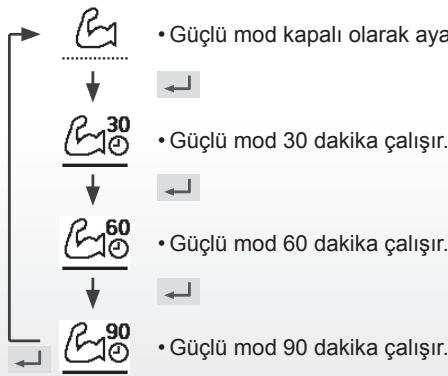

Güçlü

Isitma/sogutma sistemi gucIu sekilde calistirmak icin bu simgeyi secin.

Seciminizi onaylamak icin ← dugmesine basin.

(Güçlü calisma ← öğesine basildıktan yaklaşık 1 dakika sonra baslıtlir.)

Not:

• Calisma OFF yapildigiindaguclu mod devre di sibirilir.

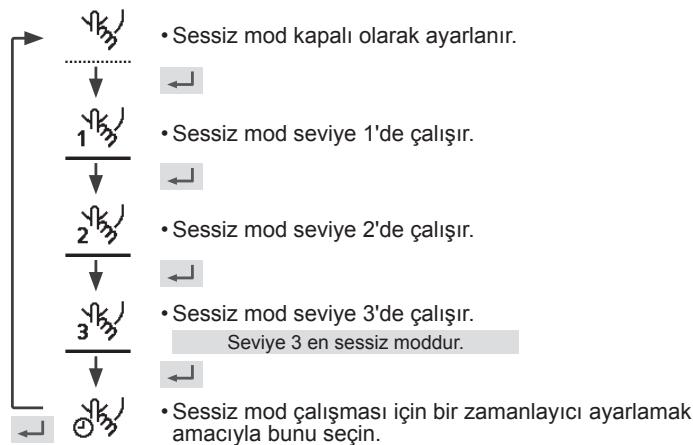

Sessiz

Sessiz ordeal calistirmak iin bu simgeyi secin.

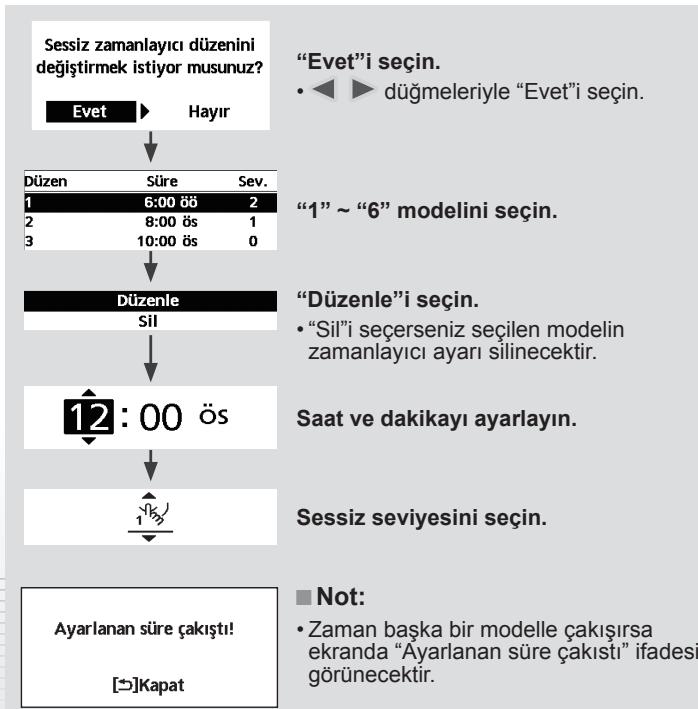

Seciminizi onaylamak icin dugmesine basin.

(Sessiz calisma ← ögesine basildiktan yaklaşik 1 dakika sonra baslatilir.)

1 saniye gecikmeden sonra.

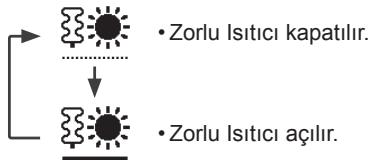

Elekt. Isitici

Isticiyi acilmaya zorlamak icin secin.

Seciminizi onaylamak icin dugmesine basin.

(Zorlu isitici modu ← ögesine basildiktan yaklaşık 1 dakika sonra baslatilir.)

Not:

Cebri Isitici, calisma acik oldugunda.
devre di sbirakilir ve "Islem ACIk
oldugundan devre di sbirakildi!"
goruntulenir.

Islam ACIK oldugundan
devre dişi birakldi!

[Kapat

Haftalik zamanlayici

Önceden ayarlanmş Haftalık Zamanlayışı silmek (iptal etmek) veyadehyşilmek icin bu simgeyi seçın.

Seciminizi onaylamak icin ← dugmesine basin.

Haftalik zamanlayiciyi duzenlemek istiyor musunuz?

Evet

Hayir

Zamanlayici ayari

Zamanlayiciyi kopyala

6duzenin hepi ayarlanmadi! Duizenlemek istiyor musunuz?

Evet

Hayir

Paz	Pzt	Sal	Car	Per	Cum	Cts
1.	12:00ös	AÇ		25/20°C		40°C
2.	2:00ös	AÇ		25/25°C		40°C
3.	4:00ös	AÇ		30/20°C		40°C

"Evet"i secin.

-HayirI seçenersiz ekran Ana Ekrana geri dönecekhir.

Zamanlayi ci ayari: Haftalik Zamanlayiciyi duzenlemek icin Zamanlayi ci ayarini segin.
Zamanlayiciyi kopyala: Bir zamanlayici ayarini kopyalamak icin secin.

[Zamanlayici ayari ortegi]

duğmeleriyle duzenlemek istediginiz güneri��in.

Tüm 6 model önceden ayarlanirsa bu ekran güntulenecekbir.

① “1”~“6” modelini segin.
② Zamanlayici saat ve dakikasini ayarlayin.
③ Zamanlayicientries ON/OFF seçin.
④ Calisma modunu secin.

yle modu segin.

⑤ Bölge 1 ve 2—in sicutgli ayarlayin (sistemiz 2 Bölgeli ayara sahipse).

Bölg1		Bölg2
AÇ	25°C	AÇ	25°C

⑥ Tank sicutligin ayarlayin.

Not:

Zorlu Isitici acildiginda vya Isitma-Sogutma anahtari etkinlestirildige zamanlayici devre di birakilir.
Haftalik Zamanlayiciy 2 bolgede onceden ayarliadysaniz ayin prosedurBolge 2 icin yinelemeniz gerekir.

Donmus borularin buzunuoczmek icin secin.

Seciminizi onaylamak icin dugmesine basin.

(Mod kabul edildigiinde aşağidaki ekran).(Mod kabul edildigiinde aşağidaki ekran).(Mod kabul edildigiinde aşağidaki ekran)

Talep kabul edildi!

[Kapat]

Zorlu Buz Çözme

Hata olustugunda onceki ayarli geri yuklemek icin secin.

Seciminizi onaylamak icin 一 dugmesine basin.

(Mod kabul edildigiinde aṣaḍaki ekran gōruntūlenecektir.)

Talep kabul edildi!

[Kapat

• Tüm sistemi,onceki ayarlara geri dondüren bu modu seçmeden once tüm üntelerin kapatildından emin olun.

Hata Sifirlama

Uzaktan Kumandayi kilitlemek icinSECTION.

Seciminizi onaylamak icin 一 dugmesine basin.

(Mod kabul edildigiinde aṣaḍaki ekran gōruntūlenecektir.)

"Evet"i增長. (Ana Ekran kilitlenecekir.)

"Hayir" seçilirse ekran Ana Ekrana geri-donecekir.

U/K Kilidi

Uzaktan Kumanda kilidini acmak icin Herhangi bir tuşa basin.

(Mod kabul edildiğinde aşaqidaki ekran:gürntlenucektir.)

Herhangi bir 4 haneli sayi girin (sayiogruya sa ekran kilidi aciIacaktir).

Unutulan parolayi sifirlamak icin (calisma OFF ekrani alto) ve duqmelerine 5 sanye boyunca basin.

(Mod kabul edildigiinde aşağidaki ekran).(Mod kabul edildigiinde aşağidaki ekran).(Mod kabul edildigiinde aşağidaki ekran)

"Sifirla"i segin.

(Ekran 3 saniye sonra kapanacaktir.)

Färe användning

I denna snabbguide forklaras hur du anvander snabbmenyn.

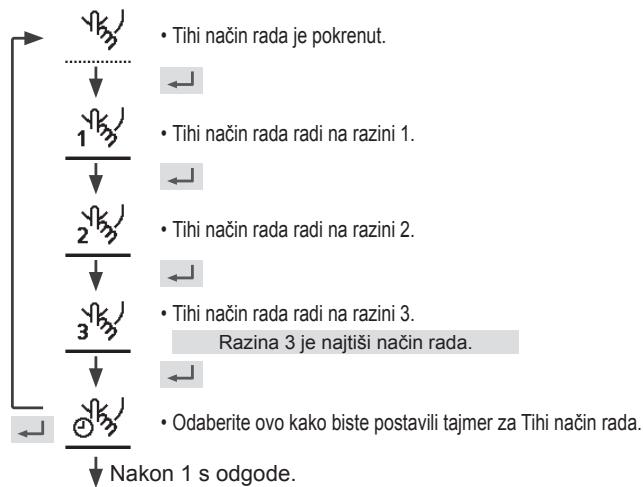

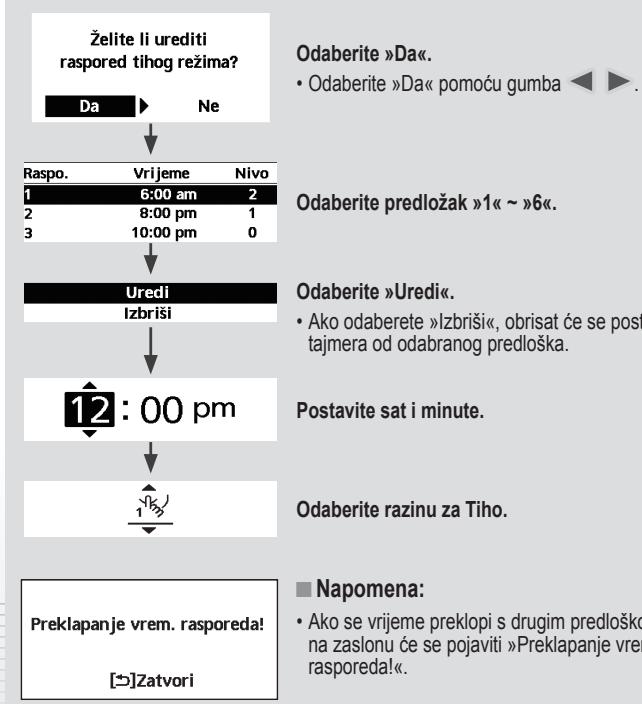

Za tihi rad odaberite ovu ikonu.

Za potvrdu odabira pritsnite

(Thi rad počinje približno 1 minut nakon pritiska na ←.)

Odaberite aktivirati ukljucivanje Grijaca.

Za potvrdu odabira pritsnite

(Nacin rada Aktiviraj grijac poacinje približno 1 minut nakon pritiska na

Aktivraj grijac je iskjuco.
Aktivraj grijac je ukljuco.

Napomena:

• Aktiviraj grijač je onemoguceno kad god je rad večukljćen i bit ce prikazano »Onemoguceno jer je ukljćen rad!.

Onemoguceno jer jeukljucen rad!

[B]Zatvori

Tjedni vrem.
Prog.

Za brisanje (poništavanje) ili promjenu podešenog T Jednog tajmera odaberite ovu ikonu.

Za potvrdu odabira pritisnite

Tajmer nijE UKLJUcEN.
