Tipo di prodotto	Pompa di calore aria-acqua (monoblocco)
Marca	Panasonic
Modello	WHMXC12H6E5
Categoria	Condizionatore reversibile (riscaldamento e raffrescamento)
Funzioni principali	Riscaldamento, raffreddamento, produzione di acqua calda sanitaria (ACS)
Modalità speciali	Turbo, silenzioso, forzatura ACS, forzatura riscaldamento, sbrinamento forzato
Programmazione	Programmazione settimanale con 6 programmi al giorno
Telecomando	Telecomando cablato con display e blocco tramite password
Alimentazione elettrica	Monofase 230 V / 50 Hz
Dimensioni esterne (circa)	1000 x 700 x 800 mm (L x H x P)
Peso (circa)	80 kg
Livello sonoro	Modalità silenziosa disponibile
Manutenzione	Pulizia dei filtri, manutenzione annuale consigliata da professionista
Sicurezza	Blocco telecomando, protezione antigelo (sbrinamento forzato)
Riparabilità	Codici di errore visualizzati, reset possibile
Refrigerante	R32 (stima)
Connessione bollitore	Collegamento bollitore attivabile per ACS

Domande frequenti - WHMXC12H6E5 PANASONIC

Come utilizzare il menu rapido?

Premere il tasto Menu, utilizzare ▲▼ per selezionare l'opzione, quindi premere ↓ per attivare/disattivare. Seguire le istruzioni in fondo allo schermo.

Come attivare la modalità silenziosa?

Nel menu rapido, selezionare l'icona Modalità silenziosa e confermare con ↓. La modalità si avvia circa 1 minuto dopo l'attivazione.

Come forzare la produzione di ACS di emergenza?

Nel menu rapido, selezionare Forzatura ACS di emergenza e premere ↓ per attivare. Nota: disattivato se la forzatura riscaldamento è attiva.

Cosa fare in caso di codice errore?

Consultare il codice visualizzato a schermo. Utilizzare Inizializzazione codici errore nel menu rapido per ripristinare le impostazioni precedenti. Assicurarsi che tutte le unità siano spente prima.

Come bloccare/sbloccare il telecomando?

Nel menu rapido, selezionare Blocco telecomando e confermare. Per sbloccare, premere un tasto qualsiasi e inserire la password (predefinita 0000). Per reimpostare la password dimenticata, nella schermata SPENTO, premere ▲, ▼ e ↓ per 5 secondi, quindi selezionare Reset.

Come programmare il riscaldamento settimanale?

Nel menu rapido, selezionare Prog. sett.. Scegliere un programma (da 1 a 6), impostare l'ora, la temperatura e la modalità per ogni giorno. Utilizzare i tasti ▲▼ per selezionare i giorni e le opzioni.

Come disattivare la forzatura riscaldamento?

La forzatura riscaldamento si disattiva automaticamente quando il sistema è in funzione. È anche possibile disattivarla tramite il menu rapido selezionando nuovamente l'icona Riscaldamento aria forzata.

La modalità turbo è disponibile in raffreddamento?

Sì, la modalità Riscaldamento Turbo può essere utilizzata per raggiungere più rapidamente il setpoint, sia in riscaldamento che in raffreddamento. Si avvia 1 minuto dopo l'attivazione.

Come inizializzare i codici errore?

Andare nel menu rapido, selezionare Inizializzazione codici errore e premere ↓. Assicurarsi che tutte le unità siano spente prima. Lo schermo mostrerà 'Richiesta accettata'.

Qual è la procedura di sbrinamento forzato?

Nel menu rapido, selezionare Forzatura sbrinamento e premere ↓ per confermare. Lo schermo mostra 'Richiesta accettata'. Utilizzare questa funzione per sbrinare i tubi congelati.

MANUALE UTENTE WHMXC12H6E5 PANASONIC

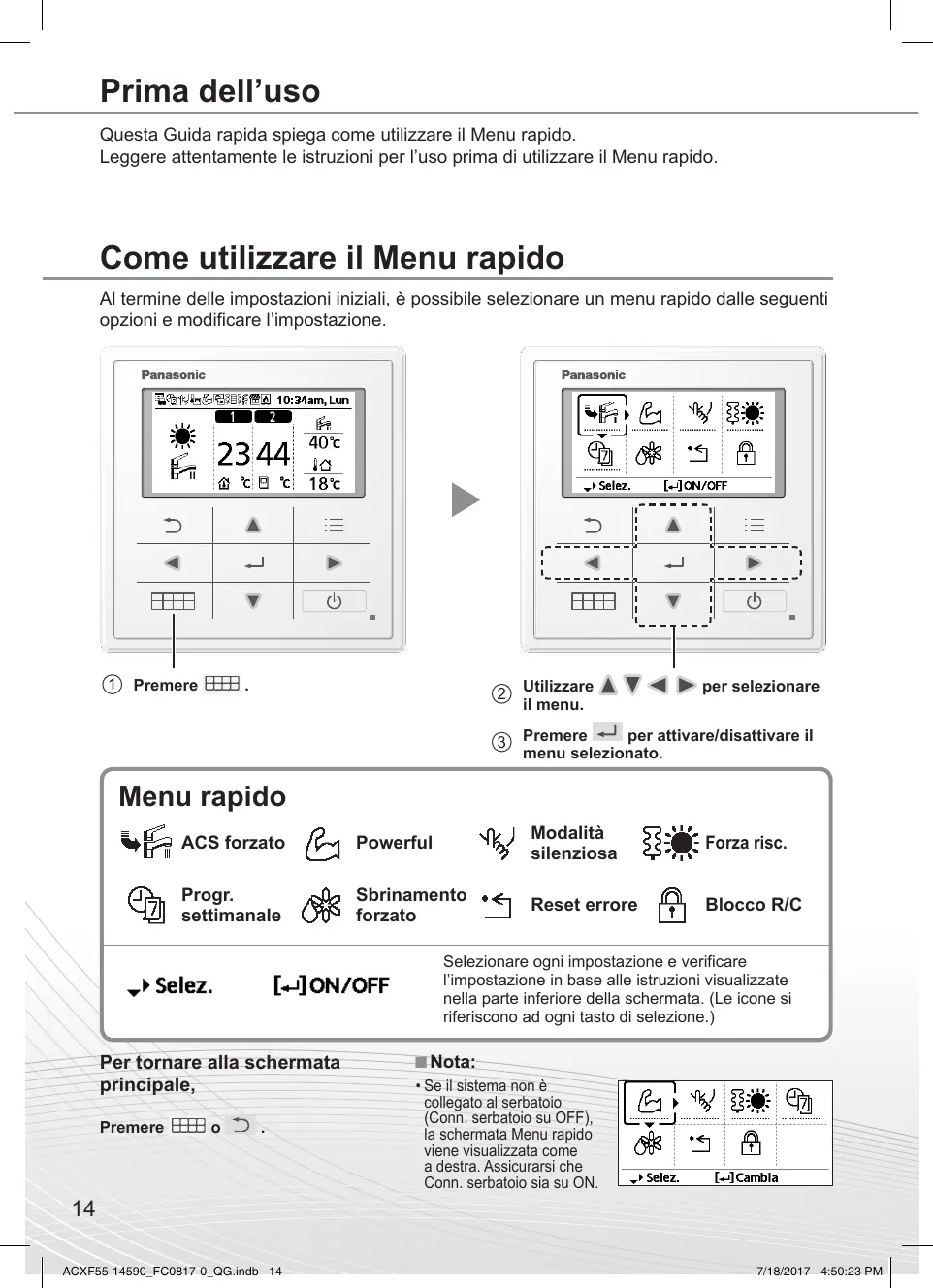

Guida rapida dei menu

Pompa di calore Aria-acqua (Mono bloc)

14-19

Italiano

Selezione "Reinicio".

Questa Guida rapida spiega come utilizzato il Menu rapido.

Leggere attendamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possible selezionare un menu rapido dalles seguenti opzioni e modificare l'impostazione.

① Premere

Utilizzato per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Forza risc.

Progr. settimanale

Sbrinamento forzato
Reset errore

Blocco R/C

Selez.
[+]ON/OFF

Selezionare agli impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferisce con ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere

Nota:

Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con "..........." = OFF

• Icona operativa indicata con “——” = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

■ Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

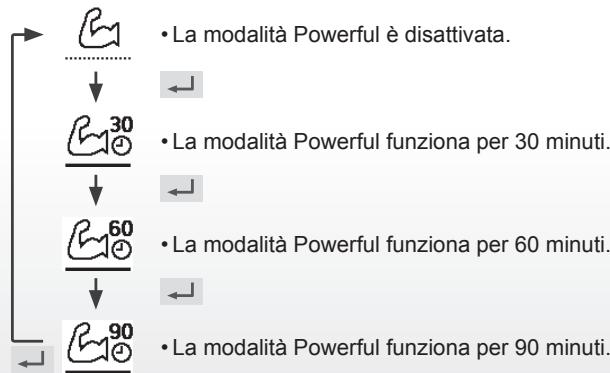

Powerful

Selezionare questa icona per azionare in a massima potenza l'impiano di riscaldamento/raffreddamento.

Premere perconfermarelascelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

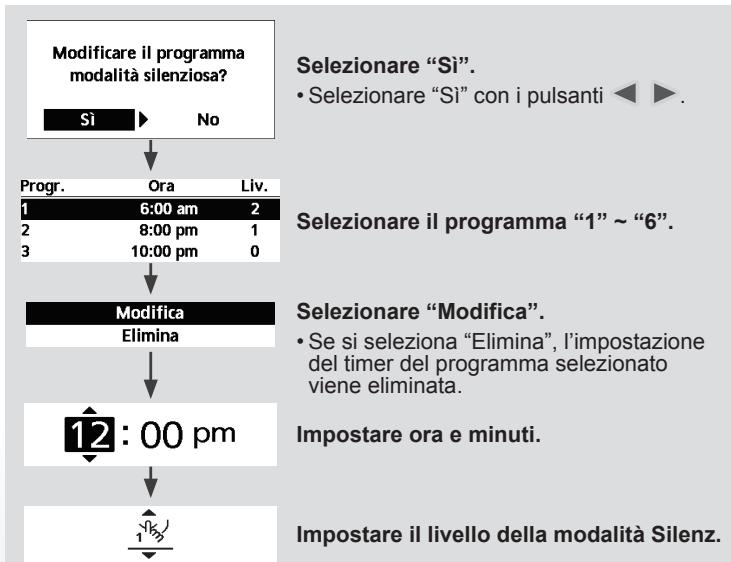

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere per confirmare la scelta.

(II funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←].)

Nota:

• Se l'ora si sovrappone con un altre programmata, sullo schermo viene visualizzato "L'ora impostata si sovrappone".

Forza risc.

Selezionare per forzare l'attivazione della resistenza.

Premere per confirmare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è gli attivata è viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[B]Chiudi

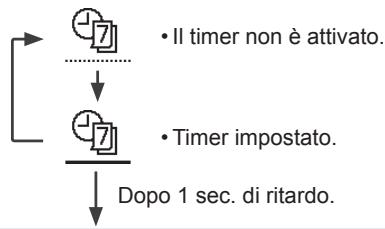

Progr. settimanale

Selezionare esta icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per confirmare la scelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: SeLECTIONARE per copiare una configurazione orario.

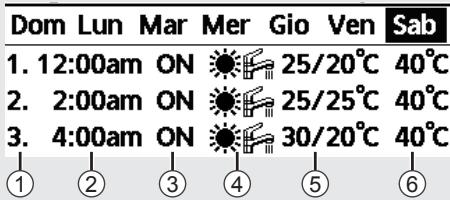

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

① Selezionare il programma "1" ~ "6".
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionare la modalità operativa.

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se ilsystema dispone di impostazione di 2 zone).

Zona1		Zona2
ON	25°C	ON	25°C	45°C

⑥ Impostare la temperatura del serbatoio.

Nota:

Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18 Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere per confirmare la scelta.

(Quando si accetta la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

Reset erre

Selezionare per ripristinare le precedenti impostazioni quando si verifica un erre.

Premere per confirmmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezioneque stà modalità che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere perconfermarelascelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Bloccare il controlo remoto?

No

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando Premere un tasting.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare "Reset".

(Lo schermo si spagne dopo 3 secondi.)
