WHMXC12H6E5 - Ilmastointilaite PANASONIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilma-vesilämpöpumppu (monoblock)
Merkki	Panasonic
Malli	WHMXC12H6E5
Luokka	Käänteislämpöpumppu (lämmitys ja jäähdytys)
Päätoiminnot	Lämmitys, jäähdytys, käyttöveden tuotanto (LKV)
Erikoistilat	Turbo, hiljainen, LKV-pakotus, lämmityksen pakotus, pakkosulatus
Ohjelmointi	Viikko-ohjelmointi 6 ohjelmalla päivässä
Kaukosäädin	Johdollinen kaukosäädin näytöllä ja salasanasuojauksella
Sähkönsyöttö	Yksivaiheinen 230 V / 50 Hz
Ulkomitat (noin)	1000 x 700 x 800 mm (P x K x S)
Paino (noin)	80 kg
Äänitaso	Hiljainen tila saatavilla
Huolto	Suodattimien puhdistus, ammattilaisen vuosihuolto suositeltava
Turvallisuus	Kaukosäätimen lukitus, jäätymissuoja (pakkosulatus)
Korjattavuus	Virhekoodit näytetään, nollaus mahdollista
Kylmäaine	R32 (arvio)
Galloniilitäntä	Galloniilitäntä käytettävissä LKV:lle

Usein kysytyt kysymykset - WHMXC12H6E5 PANASONIC

Kuinka käyttää pikavalikkoa?

Paina Menu-näppäintä, käytä ▲▼ valitaksesi vaihtoehdon, paina sitten ↓ aktivoidaksesi/deaktivoidaksesi. Seuraa näytön alareunan ohjeita.

Kuinka aktivoida hiljainen tila?

Valitse pikavalikosta Hiljainen tila -kuvake ja vahvista painamalla ↓. Tila käynnistyy noin minuutin kuluttua aktivoinnista.

Kuinka pakottaa varalämmityksen LKV-tuotanto?

Valitse pikavalikosta Pakota varalämmityksen LKV ja paina ↓ aktivoidaksesi. Huom: pois käytöstä, jos lämmityksen pakotus on aktiivinen.

Mitä tehdä virhekoodin sattuessa?

Tarkista näytöllä oleva koodi. Käytä pikavalikon Virhekoodien alustus -toimintoa palauttaaksesi edelliset asetukset. Varmista, että kaikki yksiköt on sammutettu ennen.

Kuinka lukita/avata kaukosäädin?

Valitse pikavalikosta Kaukosäätimen lukko ja vahvista. Avaamista varten paina mitä tahansa näppäintä ja syötä salasana (oletus 0000). Jos salasana unohtuu, paina SAMMUTETTU-näytöllä ▲, ▼ ja ↓ 5 sekunnin ajan ja valitse sitten Reset.

Kuinka ohjelmoida viikoittainen lämmitys?

Valitse pikavalikosta Viikko-ohjelma. Valitse ohjelma (1-6), aseta aika, lämpötila ja tila kullekin päivälle. Käytä ▲▼-näppäimiä päivien ja vaihtoehtojen valintaan.

Kuinka poistaa lämmityksen pakotus käytöstä?

Lämmityksen pakotus poistuu automaattisesti, kun järjestelmä on käynnissä. Voit myös poistaa sen käytöstä pikavalikon kautta valitsemalla uudelleen Puhallinlämpö-kuvakkeen.

Onko turbo-tila saatavilla jäähdytyksessä?

Kyllä, Turbo-lämmitys -tilaa voidaan käyttää asetusarvon nopeampaan saavuttamiseen sekä lämmityksessä että jäähdytyksessä. Se käynnistyy 1 minuutin kuluttua aktivoinnista.

Kuinka alustaa virhekoodit?

Siirry pikavalikkoon, valitse Virhekoodien alustus ja paina ↓. Varmista, että kaikki yksiköt on sammutettu etukäteen. Näyttöön tulee 'Pyyntö hyväksytty'.

Mikä on pakkosulatuksen menettely?

Valitse pikavalikosta Pakota sulatus ja paina ↓ vahvistaaksesi. Näyttöön tulee 'Pyyntö hyväksytty'. Käytä tätä toimintoa jäätyneiden putkien sulattamiseen.

KÄYTTÖOHJE WHMXC12H6E5 PANASONIC

(Monobloc) Ilmavesilämpöpumppu

74-79

Suomi

Tässä Pikaoppaassa selitetään Pikavalikon käytö.

Lue Kayttoohjeet huolellisesti ennen Pikavalikon kayttoa.

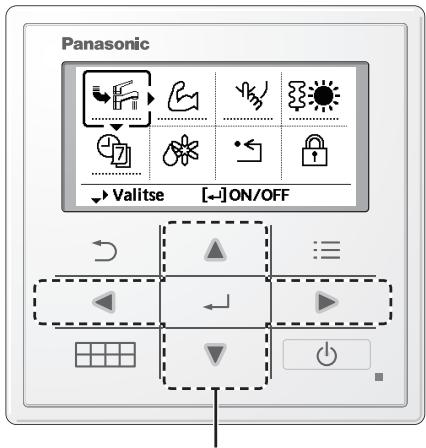

Pikavalikon käytto

Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata assetusta.

① Paina.

② Valitse valikko painikkeilla ▲ ▼ ▷.
③ Ota valittu valikko käytöön / pois käytostä painamalla

Pikavalikko

Pakota DHW
Powerful

Quiet

Pakota lammitin

Viikkoajastin
Pakota sulatus

Virheen nollaus

R/C-lukko

Valitse

[-]ON/OFF

Valitse kukin asetus ja vahvista se nayton alalaidassa nakyvien ohjeiden mukaan. (Kuvakkeet viittaavat kuhunkin valintanappäimeen.)

Jos haluat palata paänäyttoön, Huomautus:

paina tai

• Ellei järestelmää ole kytketty sälliön (sälliollitäntä on OFF), Pikavalikkonäytö nakyy oikealla. Varmista,etta sälliollitänta on ON-tilassa.

Huomautuksia toimintakuvakkeesta

Esimerkki:

-Toimintakuvakkeen alla on"……” = ei kaynissä

-Toimintakuvakkeen alla on"——" = käynissä

Pakota DHW

Valitse täm kuvake, jos haluat ottaa sailiö-DHW:n päälletai pois.

Vahvista valintasi painamalla

• Pakota DHW on otettu bois käytösta.
• Pakota DHW on otetu käytöän.

Huomautus:

• Pakota DHW on.POIS kaytostä, kun Pakota lammitin on kaytossa.
• Kun Pakota DHW on otetu pois käytösta, toiminnan ja tilan pitäisi muuttua takaisin aiemmin tallennettuun tilaan.

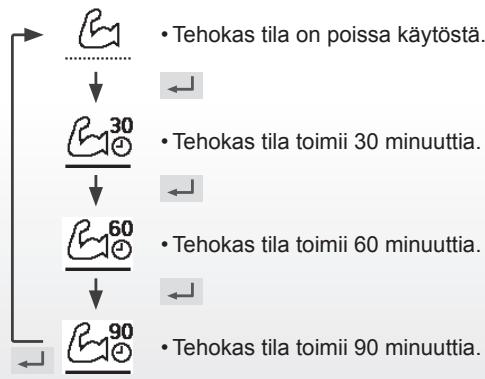

Powerful

Valitse tämä kuvake, jos haluat käyttaa lammitys- / jaahdytysjärestelmää tehokkaasti.

Vahvista valintasi painamalla

(Tehokas toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Huomautus:

• Tehokas tila otetaan pois käytöstä, kun toiminta on OFF-tilassa.

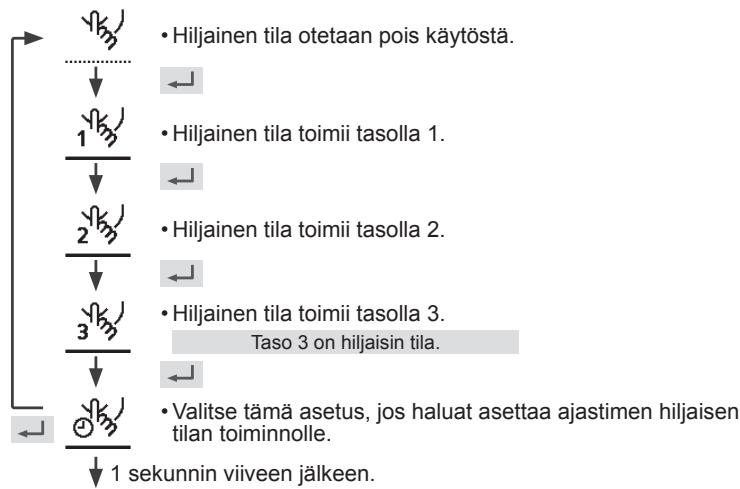

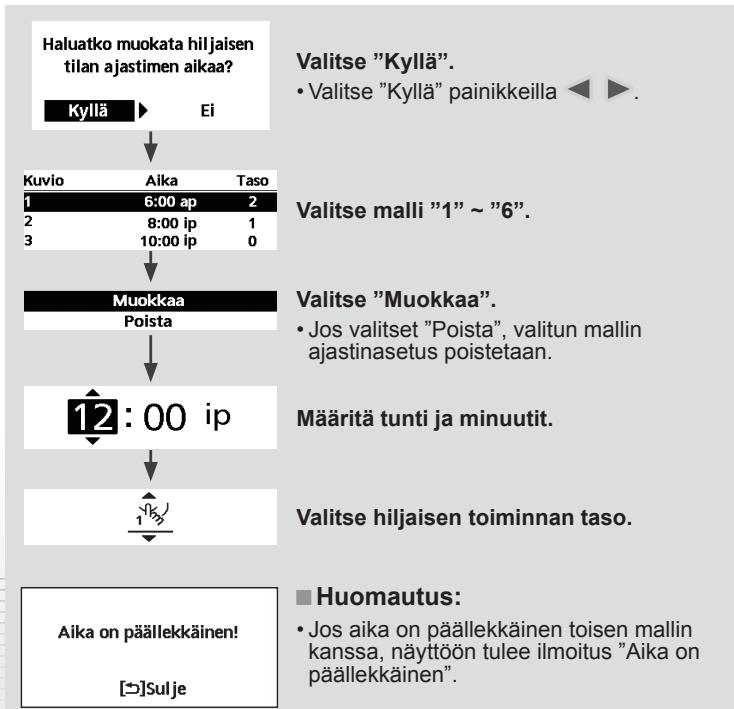

Quiet

Valitse tämä tilā, jos haluat hiljaisen toiminnan.

Vahvista valintasi painamalla

(Hiljainen toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Pakota Iämmitin

Valitse asetus, jos haluat pakottaa lammittinen pälle.

Vahvista valintasi painamalla

(Pakota lammitin -tila alkaa noin 1 minuutin sen jälkeen, kun painiketta on painetu.)

• Pakota lammitin -tila on otetu.POIS kaytosta.
• Pakota lammitin -tila on otetu käytöön.

Huomautus:

• Pakota lammitin -tila poistetaan käytösta, kun laite on jo toiminnassa ja näytössa nakyy viesti "Poistettu käytösta, koska laite on käynissä!.

Poistettykaytostka, koskalaite on kaynissai!

[Sulje

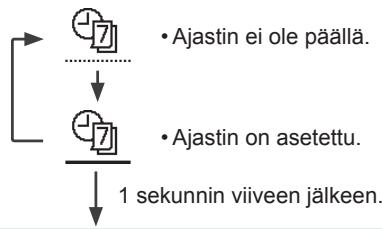

Viikkoajastin

Valitse täm kuvake, jos haluat poistaa (perua) esiasetetun viikkoajastimen tai muuttaa sitä.

Vahvista valintasi painamalla

Valitse "Kylla".

• Jos valitset "Ei", näytö palaa Paanäytöön.

• Ajastimen määritys: Valitse ajastimen asetus, jos haluat muokata vikkkoajastinta.

• Ajastimen kopiointi: Valitse kopioitava ajastinasetus.

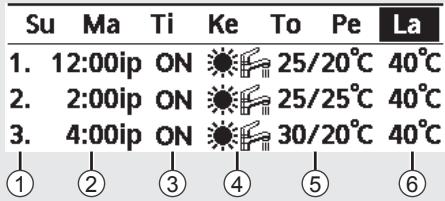

[Esimerkki ajastimen asetuksesta]

Valitse muokattavat paivat painikkeilla

Ellei kaikkia 6:ta mallia ole esiasetettu, tämä nayttö tulee nakyviin.

① Valitse malli "1" ~ "6".
② Aseta ajastimen tunnit ja minuutit.
③ Valitse ajastimen ON/OFF.
④ Valitse haluamasi toimintatila.

• Valitse tila painikkeilla

⑤ Aseta lamptila alueille 1 ja 2 (jos järestelmässäsi on 2 alueen asetus).

Lauantai: Kuvio 1: As. lampie.
Alue1		Alue2
ON	25 °C	ON	25 °C

⑥ Aseta sällön lämpötila.

Huomautus:

• Ajastin on poistettu käytösta, kun Pakota lämmitin -tila on otettu käyttoen tai Heat-Cool-kytkin on käytössa.
• Jos olet esiasettanut vikkkoajastimen 2 alueelle, sinun on toistettava samat toimenpiteet alueelle 2.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempänä oleva näytö tulee esin.)

Pyynto hvväksytty!

[Sulje

Pakota sulatus

Paluu edellisiin asetuksiin virheen jälkeen.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempänä näytety näytö tulee siin.)

Pyynto hvväksytty!

[Sulje

• Varmista, etta kaikki laitteet on sommutetu, ennen kuin valitset taman tilan, joka palauttaa kokojarjestelman edellisiin asetuksiin.

Virheennollaus

Kaukosaatimen lukitus.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempanä näytety näytö tulee esin.)

Valitse "Kyllä".

(Paanaytlo Lukitaan.)

• Jos valitset "Ei", näytö palaa Paanäytöön.

Kaukosäätimen lukituksen avaus.

Paina mitä tahansa nappäintä.

(Kun tila on hyväksytty, jäljempänä naytety nayttö tulee esin.)

Anna mitkä tahansa 4 merkkia (jos numero on oikein, nayton lukitus avautuu).

Unohtuneen salasanan nollaus (toiminnon OFF-näytössä)

Paina -, ja -painikkeita 5 sekunnin ajan

(Kun tila on hvväksytty, jäljempanä näytety näytö tulee esin.)

Salasanan nollaus

Valitse "Nollaa".

(Näytö sammu 3 sekunnin kuluttua.)
