WHMXC12H6E5 - Acondicionador de aire PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de calor aire-agua (monobloque)
Marca	Panasonic
Modelo	WHMXC12H6E5
Categoría	Aire acondicionado reversible (calefacción y refrigeración)
Funciones principales	Calefacción, refrigeración, producción de agua caliente sanitaria (ACS)
Modos especiales	Turbo, silencioso, forzado ACS, forzado calefacción, descongelación forzada
Programación	Programador semanal con 6 programas por día
Mando a distancia	Mando a distancia con cable con pantalla y bloqueo por contraseña
Alimentación eléctrica	Monofásico 230 V / 50 Hz
Dimensiones exteriores (aprox.)	1000 x 700 x 800 mm (L x A x P)
Peso (aprox.)	80 kg
Nivel sonoro	Modo silencioso disponible
Mantenimiento	Limpieza de filtros, mantenimiento anual por profesional recomendado
Seguridad	Bloqueo del mando, protección antiheladas (descongelación forzada)
Reparabilidad	Códigos de error mostrados, reinicio posible
Refrigerante	R32 (estimación)
Conexión gallon	Conexión gallon activable para ACS

Preguntas frecuentes - WHMXC12H6E5 PANASONIC

¿Cómo usar el menú rápido?

Presione la tecla Menú, use ▲▼ para seleccionar la opción, luego presione ↓ para activar/desactivar. Siga las instrucciones en la parte inferior de la pantalla.

¿Cómo activar el modo silencioso?

En el menú rápido, seleccione el ícono Modo silencioso y confirme con ↓. El modo se inicia aproximadamente 1 minuto después de la activación.

¿Cómo forzar la producción de ACS de respaldo?

En el menú rápido, seleccione Forzar ACS de respaldo y presione ↓ para activar. Nota: desactivado si el forzado de calefacción está activo.

¿Qué hacer en caso de código de error?

Consulte el código mostrado en la pantalla. Use Inicialización de códigos de error en el menú rápido para restaurar los ajustes anteriores. Asegúrese de que todas las unidades estén apagadas antes.

¿Cómo bloquear/desbloquear el mando a distancia?

En el menú rápido, seleccione Bloqueo mando y confirme. Para desbloquear, presione cualquier tecla e ingrese la contraseña (por defecto 0000). Para restablecer la contraseña olvidada, en la pantalla APAGADO, presione ▲, ▼ y ↓ durante 5 segundos, luego seleccione Reinicio.

¿Cómo programar la calefacción semanal?

En el menú rápido, seleccione Prog. semanal. Elija un programa (1 a 6), ajuste la hora, la temperatura y el modo para cada día. Use las teclas ▲▼ para seleccionar los días y las opciones.

¿Cómo desactivar el forzado de calefacción?

El forzado de calefacción se desactiva automáticamente cuando el sistema está en marcha. También puede desactivarlo a través del menú rápido seleccionando nuevamente el ícono Calefacción aire pulsado.

¿El modo turbo está disponible en refrigeración?

Sí, el modo Turbo calefacción puede usarse para alcanzar más rápido la consigna, ya sea en calefacción o refrigeración. Se inicia 1 minuto después de la activación.

¿Cómo inicializar los códigos de error?

Vaya al menú rápido, seleccione Inicialización de códigos de error y presione ↓. Asegúrese de que todas las unidades estén apagadas de antemano. La pantalla mostrará 'Solicitud aceptada'.

¿Cuál es el procedimiento de descongelación forzada?

En el menú rápido, seleccione Forzar descongelación y presione ↓ para confirmar. La pantalla muestra 'Solicitud aceptada'. Use esta función para descongelar tuberías congeladas.

MANUAL DE USUARIO WHMXC12H6E5 PANASONIC

Guía del menu rápido

Bomba de calor de aire a agua (Mono bloc)

8-13

Espanol

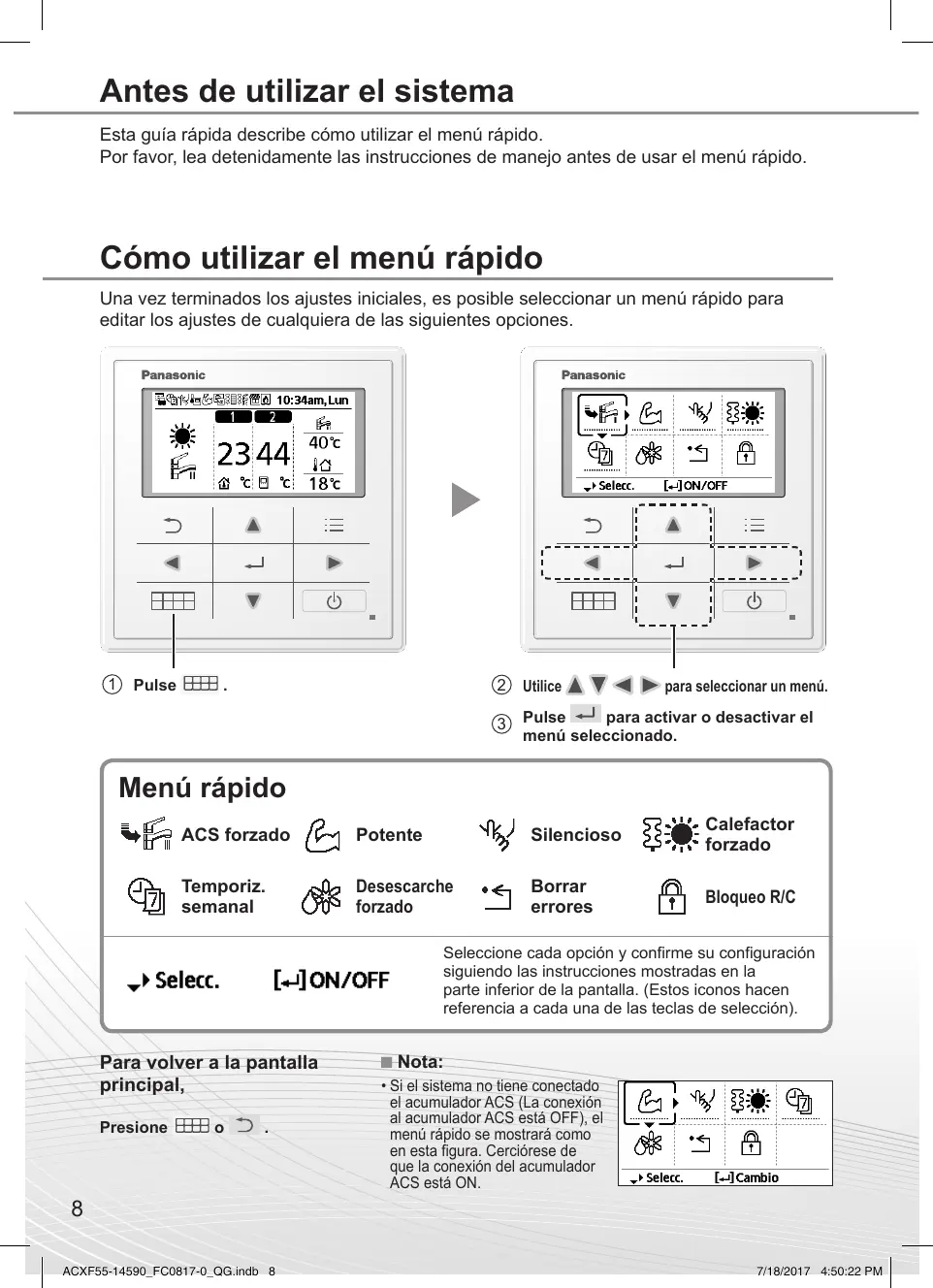

Antes de utiliser el sistema

Esta guía<rápida describe como utilizar el menú<rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menu rápido.

Cómo utiliser el menu=rápido

Una vez terminados los ajustes iniciales, es possible selectionar un menu rápido para editar los ajustes de在哪quiera de las siguientesustralianas.

① Pulse.

② Utilice ▲ ▼ ▷ para seleccionar un menu.

③ Pulse ← para activar o desactivar el menu seleccionado.

Menu rápido

ACS forzado

Potente

Silencioso

Calefactor forzado

Temporal. semanal

Desescarche forzado

Borrar errores

Bloqueo R/C

Select.

ON/OFF

Selección cada.option y confirma su configuración suguiendo las instruccionesmostatadas en la parte inferior de la pantalla. (Estos iconos hacer referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o

Nota:

• Si el sistema no tiene conectado el accumulator ACS (La connexion al accumulator ACS está OFF), el筷á rápido se mostrará como en esta figura. Cerciórese de que la connexion del accumulator ACS está ON.

Notas sobre el icono de funcionaiento

Ejempio:

• Icono de funciona con “……” = OFF

• Icono de funciona con “——” = ON

ACS forzado

Selección el siguientes icono para encender y apagar el accumulator ACS.

Pulse para confirmar su seleccion.

• ACS forzada desactivada.
• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funciona y el modo recuperan el estado memorizzato anterior.

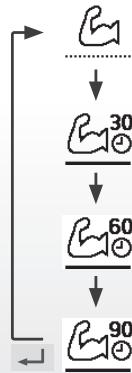

Potente

Selección este icono para el funcionaimiento potente en frío o calor.

Pulse para confirmar su seleccion.

(EI funciona potente se inicia aproximately 1 minuto après de haber pulsado).

• Se desactiva el funcionaimiento potente.

• El modo potente funciona durante 30关键时刻.

• El modo potente funciona durante 60关键时刻.

• El modo potente funciona durante 90关键时刻.

Nota:

• El modo potente se desconecta al apagar el sistema.

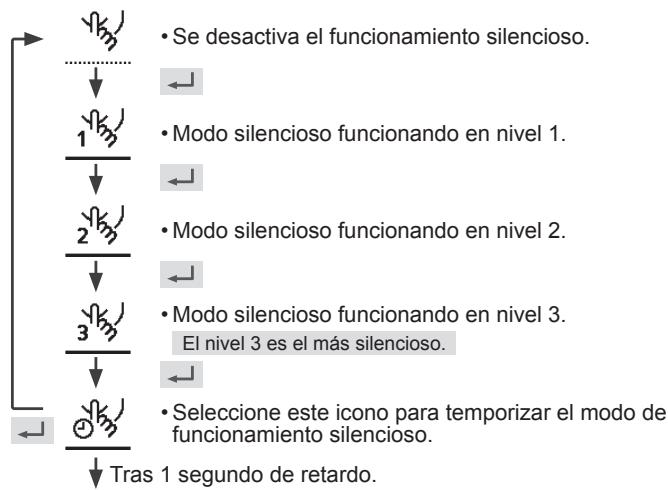

Silencioso

Selección este icono para activar el funciona silencioso.

Pulse para confirmar su selección.

(EI funciona silencioso se inicia aproximadamente 1 minuto antes de haber pulsado ).

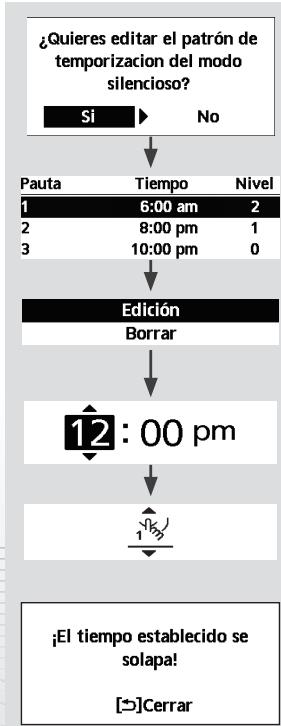

Selezione "Si".

• Seleccione "Si" mediante los botones

Selección el patron "1" ~ "6".

Selección "Edisión".

• En caso de seleccionar "Borrar", se borrará el ajuste del patron del temporizador que haya的选择acionado.

Ajuste la hora y los Minutes.

Seleccione el nivel de silencio.

Nota:

• En caso de que coincida en el tiempo con otro patron, la pantalla做不到 "El tiempo establecido se solapa!".

Calefactor forzado

Selección este icono para activar el calefactor forzado.

Pulse para confirmar su selección.

(EI calefactor forzado se inicia aproximadamente 1 minuto après de haber pulsado).

Nota:

• El calefactor forzado se deshabilita siempre que el equipo este en funciona y se做不到 a Deshabilitado bajo a la operacion ON!

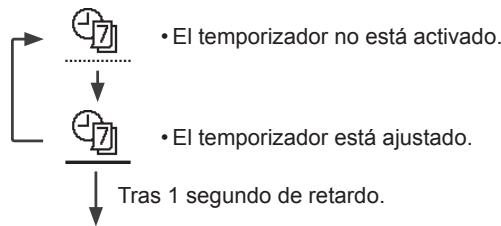

Temporal. semanal

Selección este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse para confirmar su selección.

Config. temporizador

Copia temporiz.

Selezione "Si".

• Al seleccionar "No" volver a la pantalla principal.

• Config. temporizador: SeLECTIONe Config. temporizador para editar el temporizador semanal.

• Copia temporiz.: SeLECTIONE para copiar los ajustes de un temporizador.

:Los 6 patrones no están existablesos! :Quiere editor?

Si

No

[Ejemplodelosajustesdeuntemporizador]

Selección el(los) día(s) que deseee editor mediante los botones

Si no ha ajustado ninguno de los 6 patrones se做不到a esta pantalla.

Dom Lun Mar Mie Jue Vier Sab

① Selección el patron "1" ~ "6".
② Establishzca la hora y los Minutes del programa.
③ Seleccion ON u OFF para el programa.
(4) Seleccione el modo de funciona.

• Seleccione el modo mediante los botones
  ⑤ Establishzca las temperatas para las zonas 1 y 2 (en caso de que su sistemasonga de ajuste para 2 zonas).

Sabado: Pauta 1: Ajuste T3
Zona1		Zona2
ON	25 °C	ON	25 °C

⑥ Establishzca la temperatura del accumulator ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frio-calor.
• En caso de haber seleccionado el temporizador seminal para dos zonas, deben repetir el mesmo procedimiento para la zona 2.

Selección este icono paradescendingar las tuberías.

Pulse para confirmar su selección.

(Al acceptar el modo se做不到a esta pantalla).

Solicitaceptada!

[B]Cerrar

Desescarcheforzado

Selección este icono para recuperar la configuración anterior en caso de error.

Pulse para confirmar su selección.

(Al acceptar el modo se做不到a esta pantalla).

Borrarerrores

Solicitaceptada!

[B]Cerrar

• Cercórese de que todas las unidades están apagadas antes de selecciónar este modo, ya que restaurará el sistemascomplete a la configuraciónanterior.

Bloqueo R/C

Selección para bloquear el mando a distancia.

Pulse para confirmar su selección.

(AI acceptar el modo se做不到a esta pantalla).

Selezione "Si". (La Pantalla principal quedará bloqueada).

• Si seleccióna "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulserialquiertecla.

(Al acceptar el modo se做不到a esta pantalla).

Introduzca los 4 digitos del numero (La pantalla se desbloquea al introducir el numero correcto).

Para resetear una contraseña olvidada (en la pantalla de desactivar sistemas)

Pulse , y continuamente durante 5 segundos.

(AI acceptar el modo se做不到a esta pantalla).

(La pantalla se apagará cuando de 3segundos.)
