BT-JS 800 P - Scie sauteuse EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse
Marque	EINHELL
Modèle	BT-JS 800 P
Tension réseau	230 V~50 Hz
Puissance absorbée	800 W
Nombre de courses à vide	500 - 2800 min⁻¹
Hauteur de course	18 mm
Profondeur de coupe – bois	100 mm
Profondeur de coupe – plastique	20 mm
Profondeur de coupe – acier	10 mm
Coupe d'onglet	Jusqu'à 45° (gauche et droite)
Catégorie de protection	II
Poids	2,4 kg
Niveau de pression acoustique LpA	93 dB(A) (incertitude 3 dB)
Niveau de puissance acoustique LWA	104 dB(A) (incertitude 3 dB)
Valeur d'émission des vibrations	6,13 m/s²
Système de réglage de vitesse	Électronique (vis moletée)
Course pendulaire	Réglable (positions 0 à 3)
Lampe DEL	Oui, avec interrupteur
Butée parallèle	Inclus
Adaptateur d'aspiration	Inclus
Entretien	Aucune maintenance interne requise
Nettoyage	Chiffon humide, produits doux
Remplacement câble	Réservé à un professionnel
Mise au rebut	Recyclage selon directive DEEE

FOIRE AUX QUESTIONS - BT-JS 800 P EINHELL

Comment changer la lame de scie ?

Assurez-vous que l'appareil est débranché. Placez le commutateur de course du pendule en position 3. Retirez le recouvrement de protection (15). Insérez la lame (12) dans le logement jusqu'à ce qu'elle s'enclenche. Vérifiez que la lame est bien dans le rouleau de guidage (10). Pour retirer, déverrouillez en tenant la lame.

Comment régler la vitesse de coupe ?

Utilisez la vis moletée (1) pour régler électroniquement le nombre de courses de 500 à 2800 min⁻¹. Tournez dans le sens PLUS pour augmenter, MOINS pour réduire. Adaptez la vitesse au matériau : positions 1-2 pour acier, 3-4 pour métal doux/plastique, 5-6 pour bois.

Comment effectuer une coupe d'onglet ?

Desserrez le levier de blocage (4), tirez le patin (7) légèrement en arrière, pivotez-le à l'angle désiré (jusqu'à 45° gauche ou droite), repoussez-le en avant et serrez le levier. Suivez la ligne de coupe.

Comment utiliser l'aspiration de poussière ?

Montez l'adaptateur pour aspiration de copeaux (6) sur la scie et fixez-le en tournant. Raccordez un aspirateur à l'adaptateur. Veillez à une fixation hermétique.

Qu'est-ce que la course pendulaire et comment la régler ?

La course pendulaire (position 0 à 3) fait osciller la lame pour améliorer la vitesse de coupe. Position 0 pour coupes fines (acier, céramique), 1 pour plastique/bois, 2 pour bois, 3 pour bois dans le fil. Réglez via le commutateur (8).

Quels matériaux peut-on couper avec cette scie sauteuse ?

Bois (jusqu'à 100 mm), plastiques (20 mm), fer et métaux non ferreux (10 mm). Utilisez la lame adaptée.

Quelles sont les consignes de sécurité importantes ?

Portez des protections auditives (bruit >93 dB). Débranchez avant tout réglage. Utilisez des lames en bon état. Ne pas utiliser en milieu professionnel. Suivez le manuel.

Comment nettoyer la scie sauteuse ?

Débranchez. Nettoyez avec un chiffon humide et un peu de savon. N'utilisez pas de détergents agressifs. Soufflez les fentes d'air avec de l'air comprimé à basse pression.

Que faire si le câble d'alimentation est endommagé ?

Ne pas utiliser. Faites-le remplacer par le fabricant, son SAV ou un électricien qualifié pour éviter tout risque.

Que faire si les balais de charbon font des étincelles ?

Faites-les vérifier par un électricien. Seul un professionnel qualifié peut remplacer les balais de charbon.

MODE D'EMPLOI BT-JS 800 P EINHELL

C E

Art.-Nr.: 43.210.16

I.-Nr.: 01017

BT-JS 800 P

Lors de l'utilisation d'applications, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc lire et attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'application doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le petit manuel ci-joint.

Avertissement!

Veuillez tirer toutes consignes de sécurité et instructions.

Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

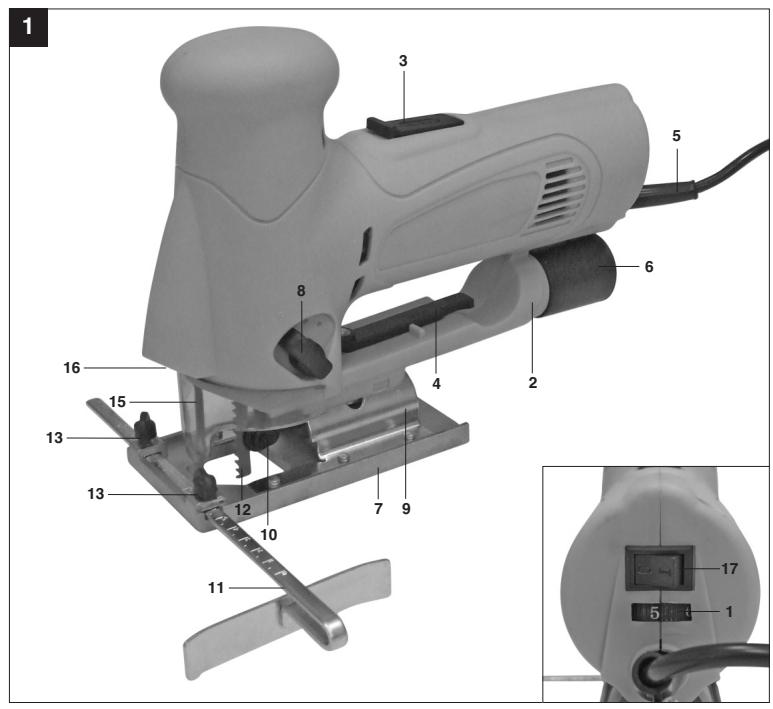

2. Description de l'appareil (figure 1/4)

1. Vis moletée de réglage de vitesse
2. Raccordement de l'aspiration de poussière
3. Interrupteur Marche / Arrêt
4. Lever de blocage pour patin
5. Câble réseau
6. Adaptateur pour aspiration de copeaux
7. Patin ré
8. Commutateur de course du pendule
9. Échelle des degrés pour patin
10. Poulie de guidage
11. Butée parallèle
12. Lame de scie
13. Vis de fixation pour butée parallèle
14. Logement de lame de scie
15. Recouvrement de protection
16. Lampe DEL
17. Lampe DEL de l'interrupteur Marche/Arrêt

3. Utilisation conforme à l'affectation

La scie à guichet est destinée à scier le bois, le fer, les métaux lourds non ferreux et les matières plastiques en employant la lame de scie respective.

La machine doit exclusivement être employée conformément à son affection. Chaque utilisation allant au-delà de cette affection est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activités équivalente.

4. Données techniques

Tension réseau :	230 V~50 Hz
Puisance absorbée :	800 W
Nombre de courses :	500 - 2800 tr/min
Hauteur de course :	18 mm
Profondeur de coupe du bois :	100 mm
Profondeur de coupe des matières plastiques : 20 mm
Profondeur de coupe du fer :	10 mm
Coupe d'onglet : jusqu'à 45° (gauche et droite)
Catégorie de protection :	II / ☑
Poids :	2,4 kg

Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.

Niveau de pression acoustique LpA	93 dB(A)
Impécision KpA	3 dB
Niveau de puissance acoustique LWA	104 dB(A)
Impécision KwA	3 dB

Portez une protection acoustique.

L'exposition au bruit peut entraîner la perte de l'ouie.

Les valeurs totales des vibrations ont été déterminées conformément à EN 60745.

Valeur d'émission des vibrations a_h = 6,13 m / s^2

Attention!

La valeur de vibration est différente en fonction du domaine d'utilisation de l'outil électrique et peut, dans des cas exceptionnels, être supérieure à la valeur indiquée.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Enlevez systématiquement la fiche de contact avant de paramétrer l'appareil.

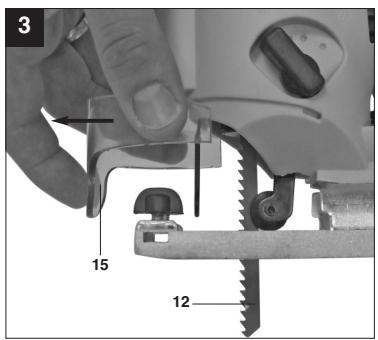

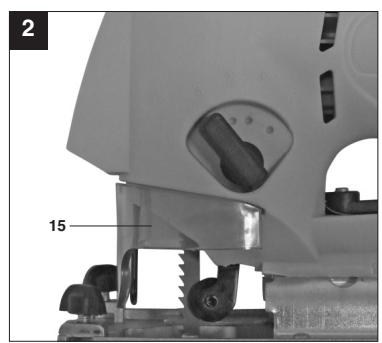

5.1 Recouvrement de protection (figure 2-3/pos. 15)

Le recouvrement de protection (15) protège contre tout contact par mégarde avec la lame (12) et permet de voir la zone de coupe. - Le recouvrement de protection (15) doit être monté lorsque vous exécutez des coupes. - Le recouvrement de protection (15) peut être enlevé comme indiqué en figure 3.

Attention!

• Vous pouvez rester en place ou replacer des lames de scie sans devoir utiliser d'outils.
• Retirer la fiche de contact de la prise avant de mettre une lame de scie en place ou de la replacer.

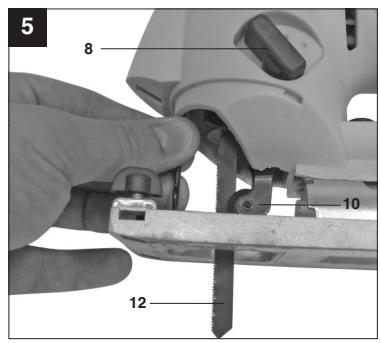

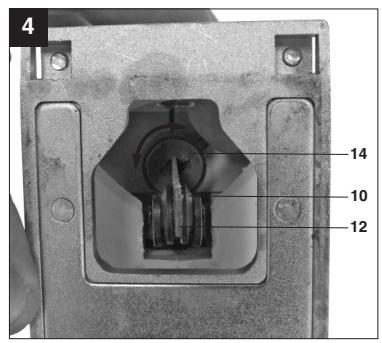

• Mettez le commutateur de course du pendule (8) en position 3. Les dents de la lame de scie sont très aiguisées.
• Retirer le recouvrement de protection (15) (voir point 5.1).
• ère. La lame de la scie (12) doit bien tenir dans le rouleau de guidage (10) (figure 5). Vérifiez si la lame de scie (12) se trouve bien dans le logement.
• La suppression de la lame de scie se fait dans l'ordre inverse.

Attention! Tenez bien la lame de la scie pendant le déverrouillage, étant donné que sinon, elle peut tomber du support de lame de scie.

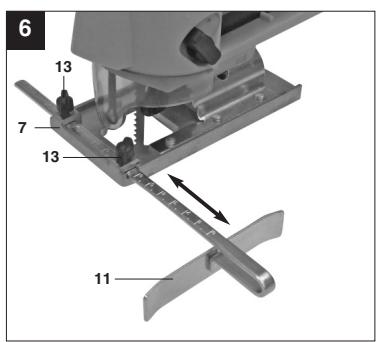

5.3 Montage de la butée parallèle (fig. 6/pos. 11)

• La butée parallèle (11) peut réaliser des coupes parallèles.
• Déserrer les deux vis de fixation (13) qui se trouvent dans le patin (7).
• Introduisez à partir de la butée parallèle (11) dans les dispositifs de guidage sur le patin (7). Vous pouvez appliquer la butée parallèle (11) sur le côté gauche ou droit de l'appareil.
• La barre de guide doit toutes être tournée vers le bas. À l'aide de l'échelle de mesure de la butée parallele (11), déterminez l'écart nécessaire et resserrez à nouveau les vis de fixation (13).

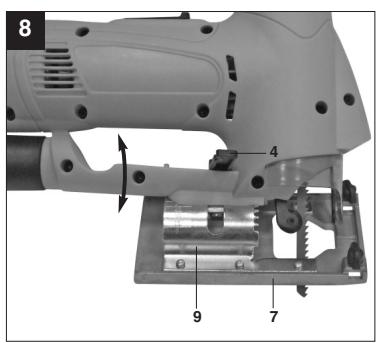

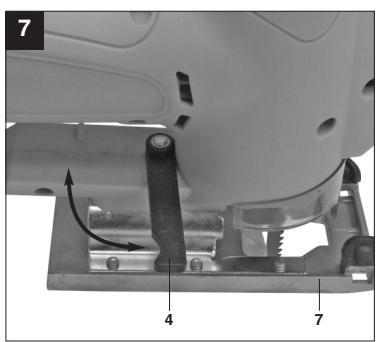

5.4 Réglage du patin pour les coupes d'onglet (figures 7-8)

• Desserrez le levier de blocage (4). Tirez le patin (7) légèrement en arrière. Le patin peut être pivoté vers la gauche ou la droite. Lorsque le patin (7) est à nouveau repoussé vers l'avant, cela fonctionne alors respectivement uniquement pour les positions d'encastrement qui se trouvent sur, et qui sont marquées sur l'échelle des degrés pour patin (9) (figure 8). Mettez le patin dans la position correspondante et serrez le levier de blocage (4). Le patin (7) peut cependant être réglé sur une autre cote d'angle sans problème. Tirez le patin (7) alors vers l'avant, régalez l'angle désiré et resserrez le levier de blocage (4).

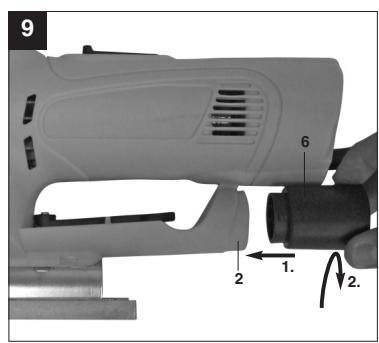

5.5 Adaptateur pour dispositif d'aspiration des copeaux (figure 9)

La scie à guichet est équipée d'un adaptateur pour le raccordement de l'aspirateur de poussière. L'adaptateur doit être placé sur la scie à guichet et fixé en le tournant. Chaque aspirateur peut être raccordé à l'adaptateur d'aspiration. Veillez à la bonne fixation et au raccord hermétique à l'air des appareils. La poussière produite pendant le travail peut être dangereuse. Respectez les consignes de sécurité.

6.1 Interrupteur (figure 10)

L'appareil est équipé d'un interrupteur de sécurité de prévention des accidents. Poussez la touche vers l'avant pour mettre en circuit et en poussant vers le bas. Appuyez sur la touche pour la mise hors circuit. La touche se remet dans sa position de départ.

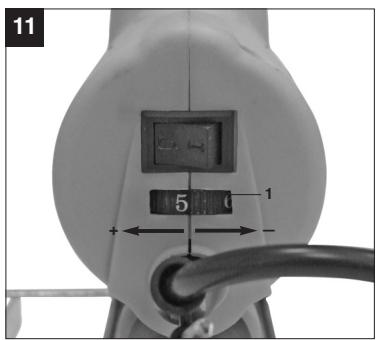

6.2 Sélection de la vitesse de rotation électronique (figure 11/pos. 1)

Avec le système de réglage de la vitesse, la vitesse désirée peut être réglée par défaut. Tournez le système de réglage de la vitesse dans le sens PLUS pour augmenter la vitesse et dans le sens MOINS pour la réduire. Le nombre de courses ajusté dépend de la matière première respective et des conditions de travail.

Les règles générales concernant la vitesse de coupe pour des travaux par enlèvement des copeaux sont valables ici aussi.

Avec de fines lames, vous pouvez généralement travailler à une plus grande vitesse ; de grandes lames de scie nécessitant des vitesses plus basses.

Position 1-2 = faible nombre de courses (pour l'acier)

Position 3-4 = nombre de courses moyen (pour l'acier, le métal doux, les matières plastiques)

Position 5 - 6 = nombre de courses élevé (pour le bois tendre, le bois dur, le métal doux, les matières plastiques)

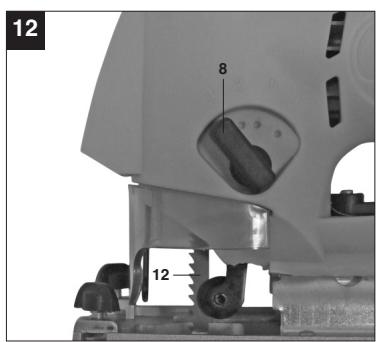

6.3 Réglage de la course du pendule (figure 12/pos.8)

On peut régler l'intensité du mouvement oscillant de la lame de scie (12) lors de la course sur le commutateur de course du pendule (8). Vous pouvez adapter la vitesse de découpage, la puissance de coupe et le dessin de la coupe à la pièce à usiner.

Mettez le commutateur de course du pendule (8) sur les positions suivantes:

Position 0 = pas d'oscillation pendulaire Matériaux : caoutchouc, céramique, aluminium, acier Remarque : pour les bords de coupe fins et propres, les matériaux fins (p. ex. la tôle) et les matériaux durs

Position 1 = petite oscillation pendulaire Matériau : matières plastiques, bois, aluminium Remarque : pour les matériaux durs

Position 2 = oscillation pendulaire moyenne Matériau : bois

Position 3 = grande oscillation pendulaire Matériau: bois

Remarque: pour les matériaux durs et lorsqu'on scie dans le fil du bois

La meilleure combinaison de réglage de la vitesse et de la course de pendule dépend du matériel à TRAITER. Nous recommandons d'obtenir un réglage impeccable sur la base d'une coupe d'essai sur une pièce à jeter.

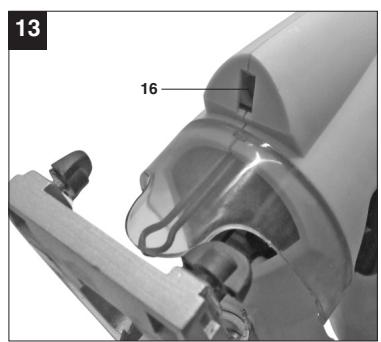

6.4 Voyant DEL (figure 13/1)

La lampe DEL (16) permet également d'éclairer l'interface. La lampe DEL est mise hors circuit avec le commutateur (17).

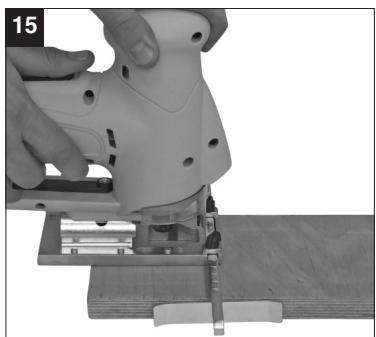

6.5 Exécuter des coupes

Assurez-vous que l'interrupteur Marche / Arrêt (3) n'est pas enfoncé. Connectez la fiche de contact à une prise appropriée seulement après. Connectez la scie à guichet uniquement lorsque la lame de la scie est en place. Utilisez exclusivement des lames de scie en excellent état. Remplacez immédiatement les lames émoussées, gauchies ou fendues. - Placez le pied de la scie à plat sur la pièce à usiner. Mettez la scie à guichet en marche. - Faites démarrer la lame de la scie et attendez qu'elle ait atteint sa vitesse de marche. Guidez ensuite lentement la lame de la scie sur la ligne de coupe. Exercez uniquement une légère pression sur la lame de la scie. Lorsque you sciez le métal, la ligne de coupe doit être enduite d'un produit refroidissant approprié.

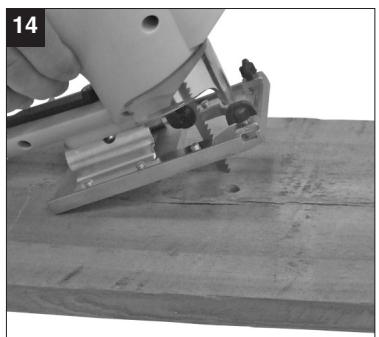

6.6 Découper des zones (figure 14)

Percez avec une perceuse à l'intérieur de la zone devant être découverte un trou de 10mm. Guidez la lame de la scie dans ce trou et commencez à découvir la zone désirée.

6.7 Exécuter des coupes parallèles

Montez la butée parallèle et l'ajustez conformément (voir point 5.3). Respectez les remarques au point 6.5. Réalisez la coupe comme indiquée dans la figure 15.

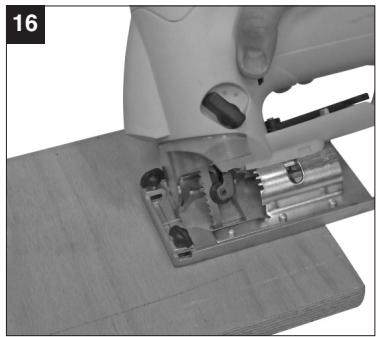

6.8 Coupe d'onglet

• Réglez l'angle sur le patin en fonction (voir point 5.4) Respectez les remarques au point 6.5. Réalisez la coupe comme indiquée dans la figure 16.

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Retirez la fiche de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergent; ils pourraient endomager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau ne reste à l'intérieur de l'appareil.

8.2 Brosses à charbon

• Si les brosses à charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité. Attention! Seule une spécialiste électricien(ne) est autorisé à replacer les brosses à charbon.

8.3. Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil No. d'article de l'appareil No. d'identification de l'appareil No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières.

L'appareil et ses accessoires sont en matière divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de la commune !

Uniquement pour les pays de l'union européenne

Ne jetez pas les outils électriques dans les ordures ménagères.

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

La propriété de l'appareil électrique est obligée, en guise d'alternative à un envoi en retour, de contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et des déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil avait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valeur une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s'applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériel et est limitée à l'élimination de ces derniers ou encore au remplacement de l'appareil. Veillez au fait que nos appareils, conformément à leur affection, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l'appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil (comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l'usure normale conforme à l'utilisation.

Le droit à la garantie disparaît lorsque des interventions ont lieu sur l'appareil.

1. Le délai de garantie s'élève à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.
2. Pour faire reconnaître votre Demande de garantie, veuillez nous envoyer l'appareil défectueux franco de port à l'adresse indiquée ci-dessous. Ajoutez à l'envoi l'original du bon d'achat ou de tout autre preuve de l'achat datée. Veuillez donc longuement bien conserver le bon d'achat en guise de preuve. Décrivez la raison de la réclamation le plus précis possible. Si le défaut d'appareil est compris dans notre prestation de garantie, nous vous retournerons sans retard un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l'appareil n'est plus ou pas garantit. Pour ce faire, veuillez envoyer l'appareil à notre adresse de service après-vente.
