Type de produit	Scie sauteuse
Marque	EINHELL
Modèle	BT-JS 800 E
Numéro d'article	43.211.20
Tension réseau	230 V~50 Hz
Puissance absorbée	800 W
Nombre de courses	500 - 3 000 tr/min (variable électronique)
Hauteur de course	20 mm
Profondeur de coupe (bois)	80 mm
Profondeur de coupe (plastique)	25 mm
Profondeur de coupe (fer)	10 mm
Coupe d'onglet	Jusqu'à 45° (gauche et droite)
Poids	2,4 kg
Catégorie de protection	II (double isolation)
Niveau de pression acoustique LpA	92,9 dB(A) (incertitude 3 dB)
Niveau de puissance acoustique LwA	103,9 dB(A) (incertitude 3 dB)
Valeur d'émission vibratoire	4,266 m/s²
Réglage de vitesse électronique	Oui (molette 1-6)
Course pendulaire	4 positions (0-3)
Éclairage DEL	Oui, commutable
Adaptateur aspiration	Oui, pour raccordement aspirateur
Butée parallèle	Incluse, réglable
Patin réglable	Oui, pour coupes d'onglet
Changement de lame	Sans outil (système de verrouillage)
Entretien	Nettoyage régulier ; brosses à charbon vérifiées par un spécialiste
Garantie	2 ans (conditions selon notice)

FOIRE AUX QUESTIONS - BT-JS 800 E EINHELL

Comment changer la lame de scie sur la BT-JS 800 E ?

Débranchez l'appareil. Placez le commutateur de course pendulaire sur la position 3. Appuyez sur le logement de la lame (14) et insérez la lame (12) jusqu'à la butée, dents vers l'avant. Relâchez le logement pour verrouiller. Assurez-vous que la lame est bien dans le rouleau de guidage.

Comment régler la vitesse de coupe ?

Utilisez la molette de réglage de vitesse (1) située sur l'appareil. Tournez dans le sens + pour augmenter, - pour diminuer. Les positions 1-2 (faible), 3-4 (moyen), 5-6 (élevé) conviennent respectivement pour l'acier, les métaux doux/plastiques, et le bois.

Comment utiliser la course pendulaire ?

Réglez le commutateur de course pendulaire (8) sur 0 (pas d'oscillation) pour matériaux durs ou coupes fines, 1 (petite) pour plastiques/aluminium, 2 (moyenne) pour bois, 3 (grande) pour bois dans le fil.

Comment effectuer une coupe d'onglet ?

Desserrez la vis du patin (18) avec la clé Allen, tirez le patin (7) vers l'avant, pivotez-le à l'angle souhaité (jusqu'à 45° gauche/droite) en utilisant l'échelle graduée, puis resserrez la vis.

Comment monter la butée parallèle ?

Desserrez les deux vis de fixation (13) sous le patin (7). Introduisez la butée parallèle (11) dans les guides, réglez la distance souhaitée à l'aide de l'échelle, puis resserrez les vis.

Quels matériaux peut-on scier avec cette scie sauteuse ?

Bois (jusqu'à 80 mm), métaux ferreux (jusqu'à 10 mm), métaux non ferreux, matières plastiques (jusqu'à 25 mm), en utilisant la lame adaptée.

Comment nettoyer la scie sauteuse ?

Débranchez l'appareil. Nettoyez les fentes d'aération et le carter avec un chiffon sec ou de l'air comprimé basse pression. Pour les saletés tenaces, utilisez un chiffon humide avec un peu de savon doux. Évitez l'eau à l'intérieur.

Que faire en cas de brosses à charbon usées ?

Si les brosses produisent trop d'étincelles, faites-les contrôler et remplacer par un électricien spécialisé. Seul un professionnel est autorisé à intervenir sur les brosses.

Comment utiliser l'aspiration des poussières ?

Fixez l'adaptateur d'aspiration (6) sur l'appareil comme indiqué figure 7. Branchez le tuyau de votre aspirateur sur l'adaptateur. Assurez-vous que la connexion est hermétique.

Que faire si la lame de scie casse ou s'émousse ?

Remplacez immédiatement les lames émoussées, gauchies ou fendues. Utilisez exclusivement des lames en excellent état. Suivez la procédure de changement de lame (voir question 1).

MODE D'EMPLOI BT-JS 800 E EINHELL

Art.-Nr.: 43.211.20

I.-Nr.: 01017

BT-JS 800 E

Avertissement – Lisez ce mode d'emploi pour diminuer le risque de blessures

Portez une protection de l'ouie.

L'exposition au bruit peut entraîner une perte de l'ouie.

Portez un masque anti-poussière.

Lors de travaux sur su bois et autres materiaux, de la POSSIBLE nuisible à la santé peut être dégagée. Ne travaillée pas sur du matériel contenant de l'amiate!

Portez des lunettes de protection.

Les éclats générées pendant le travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entraîner une perte de la vue.

Attention!

Lors de l'utilisation d'applications, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veillez donc à lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'application doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le petit manuel ci-joint.

Avertissement!

Veuillez tirer toutes consignes de sécurité et instructions.

Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

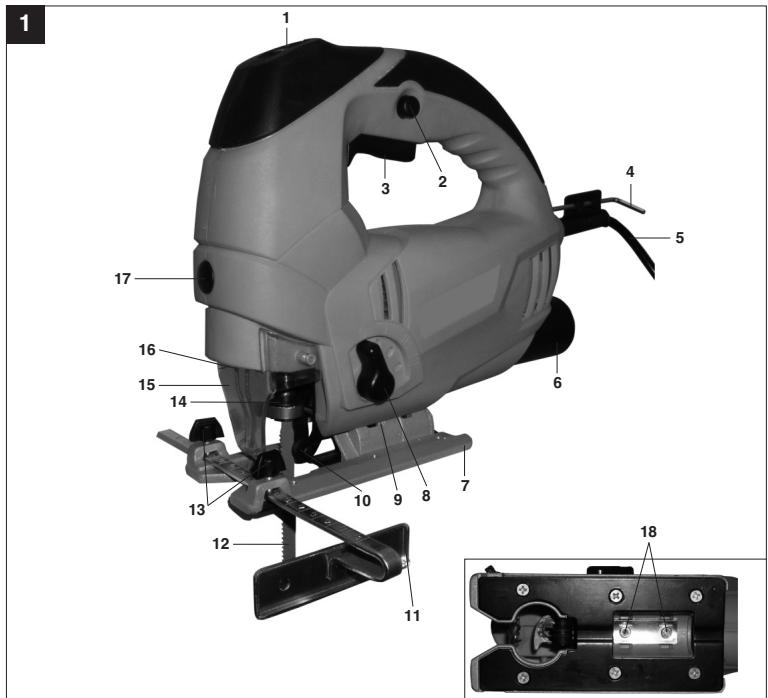

2. Description de l'appareil (figure 1)

1. Vis moletée de réglage de vitesse
2. Bouton de fixation
3. Interrupteur Marche / Arrêt
4. Clé Allen
5. Câble reseau
6. Adaptateur pour aspiration de copeaux
7. Patin ré
8. Commutateur de course du pendule
9. Échelle des degrés pour patin
10. Poulie de guidage
11. Butée parallèle
12. Lame de scie
13. Vis de fixation pour butée parallèle
14. Logement de lame de scie
15. Recouvrement de protection
16. Lampe DEL
17. Lampe DEL de l'interrupteur Marche/Arrêt
18. Vis pour patin

3. Utilisation conforme à l'affectation

La scie à guichet est destinée à scier le bois, le fer, les métaux lourds non ferreux et les matières plastiques en employant la lame de scie respective.

La machine doit exclusivement être employée conformément à son affection. Chaque utilisation allant au-delà de cette affection est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le produiteur désigne toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez à ce que nos appareils, conformément à leur affectation, n'aient pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement,artisanallement ou dans des sociétés industrielles, tout comme pour toute activités équivalente.

4. Données techniques

Tension réseau :	230 V~50 Hz
Puisance absorbée :	800 W
Nombre de courses :	500 - 3.000 tr/min
Hauteur de course :	20 mm
Profondeur de coupe du bois :	80 mm
Profondeur de coupe des matières plastiques :	25 mm
Profondeur de coupe du fer :	10 mm
Coupe d'onglet : jusqu'à 45° (gauche et droite)
Catégorie de protection :	II / ☑
Poids :	2,4 kg

Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.

Niveau de pression acoustique LpA	92,9 dB(A)
Impécision KpA	3 dB
Niveau de puissance acoustique LwA	103,9 dB(A)
Impécision KwA	3 dB

Portez une protection acoustique.

L'exposition au bruit peut entraîner la perte de

les valeurs totales des vibrations ont été déterminées conformément à EN 60745.

Valeur d'émission des vibrations a_h = 4,266~m / s^2

Attention!

La valeur de vibration est différente en fonction du domaine d'utilisation de l'outil électrique et peut, dans des cas exceptionnels, être supérieure à la valeur indiquée.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Enlevez systématiquement la fiche de contact avant de paramétrer l'appareil.

5.1 Recouvrement de protection (figure 1/pos. 15)

Le recouvrement de protection (15) protège contre tout contact par mégarde avec la lame (12) et permet de voir la zone de coupe. - Le recouvrement de protection (15) doit être monté lorsque vous exécutez des coupes.

Attention!

• Vous pouvez mettre en place ou replacer des lames de scie sans devoir utiliser d'outils.
• Retirer la fiche de contact de la prise avant de mettre une lame de scie en place ou de la replacer.
• Mettez le commutateur de course du pendule (8) en position 3.
• Les dents de la lame de scie sont très aiguisées.

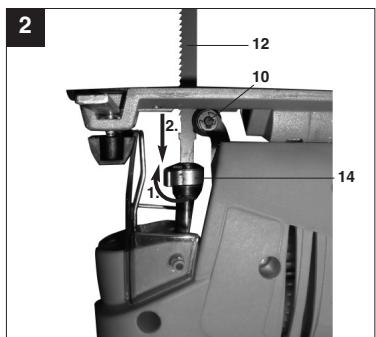

• Appuyez sur le logement de la lame de la scie (14) et guidez la lame de la scie (12) jusqu'à la butée dans le logement de lame de scie (14) (figure 2). La denture de la lame de scie doit être tournée vers l'avant.
• Laisser glisser le logement de la lame de la scie (14) en arrêt. La lame de la scie (12) doit bien tenir dans le rouleau de guidage (10) (figure 3). Vérifiez si la lame de scie (12) se trouve bien dans le logement.
• La suppression de la lame de scie se fait dans l'ordre inverse.

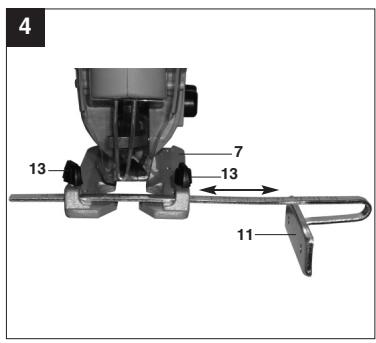

5.3 Montage de la butée parallèle (fig. 4/pos. 11)

• La butée parallèle (11) peut réaliser des coupes parallèles.
• Déserrer les deux vis de fixation (13) qui se trouvent dans le patin (7).
• Introduisez à partir de la butée parallèle (11) dans les dispositions de guidage sur le patin (7). Vous pouvez appliquer la butée parallèle (11) sur le côté gauche ou droit de l'appareil.
• La barre de guide doit toutes être tournée vers le bas. À l'aide de l'échelle de mesure de la butée parallèle (11), déterminez l'écart nécessaire et resserrez à nouveau les vis de fixation (13).

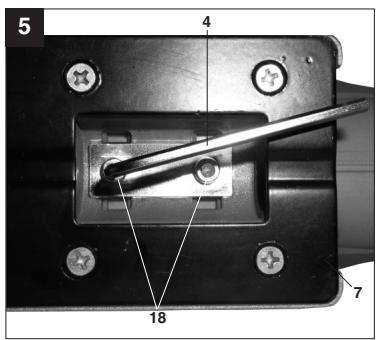

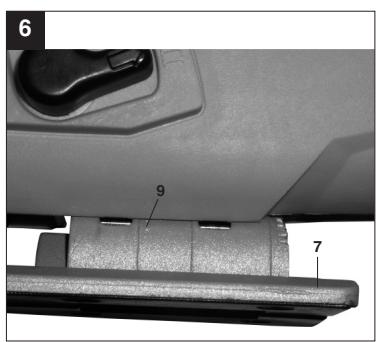

5.4 Réglage du patin pour les coupes d'onglet (figure 5-6)

• Desserrez la vis du patin (18) sur la face inférieure du patin réglable (7) avec la clé à six pans creux (4) (figure 5). Tirez le patin (7) légèrement vers l'avant. Le patin peut être pivoté vers la gauche ou la droite. Lorsque le patin (7) est à nouveau repoussé en arrière, cela fonctionne alors respectivement uniquement pour les positions d'encastrement qui se trouve sur, et qui sont marquées sur l'échelle des degrés pour patin (9) (figure 6). Mettre le patin dans la position correspondante et serrer la vis du patin (18). Le patin (7) peut cependant être réglé sur une autre cote d'angle sans problème. Tirez le patin (7) alors vers l'avant, régalez l'angle désiré et resserrez la vis pour patin (18).

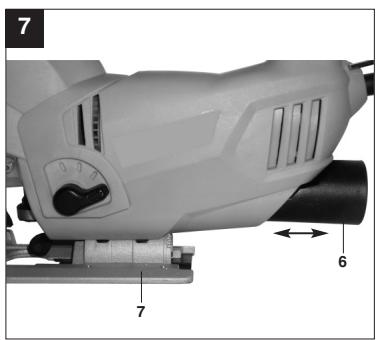

5.5 Adaptateur du dispositif d'aspiration des copeaux (figure 7/pos. 6)

Raccordez votre scie à guichet avec l'adaptateur pour aspiration de copeaux (6) à l'aspirateur. Vous obtenez ainsi une aspiration de poussière optimale de la pièce à usiner. Les avantages : vous ménagez l'appareil ainsi que votre propre santé. Votre zone de travail reste en outre propre et plus sûre. - La poussière générée par les travaux peut être dangereuse. Veillez respecter les consignes de sécurité à ce propos. - Introduisez l'adaptateur (6) comme indiqué en figure 7, de façon qu'il se trouve fixé dans le boîtier. - Enfichez le tuyau d'aspiration de votre aspirateur sur l'ouverture de l'adaptateur (6). Veillez à la bonne fixation et au raccord hermétique à l'air des appareils.

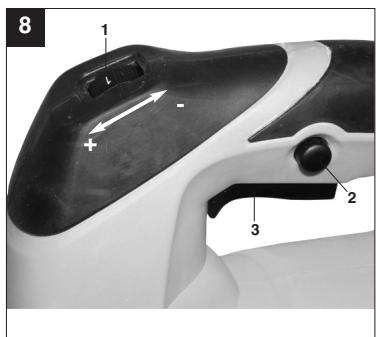

6.1 Interrupteur marche /arrêt (figure 8/pos.3)

Mise en circuit :

Appuyez sur l'interrupteur Marche / Arrêt

Mise en hors circuit :

relâchez l'interrupteur Marche / Arrêt

6.2 Bouton de blocage (figure 8/pos. 2)

Avec le bouton de blocage (2), on peut arrêter l'interrupteur Marche/Arrêt (3) en fonctionnement. Appuyez brievement sur l'interrupteur Marche/Arrêt (3).

6.3 Sélection de la vitesse de rotation électronique (figure 8/pos. 1)

Avec le système de réglage de la vitesse, la vitesse désirée peut être réglée par défaut. Tournez le système de réglage de la vitesse dans le sens PLUS pour augmenter la vitesse et dans le sens MOINS pour la réduire. Le nombre de courses adéquat dépend de la matière première respective et des conditions de travail.

Les règles générales concernant la vitesse de coupe pour des travaux par enlèvement des copeaux sont valables ici aussi.

Avec de fines lames, vous pouvez généralement travailler à une plus grande vitesse ; de grandes lames de scie nécessitant des vitesses plus basses.

Position 1-2 = faible nombre de courses (pour l'acier)

Position 3-4 = nombre de courses moyen (pour l'acier, le métal doux, les matières plastiques)

Position 5-6 = nombre de courses élevé (pour le bois tendre, le bois dur, le métal doux, les matières plastiques)

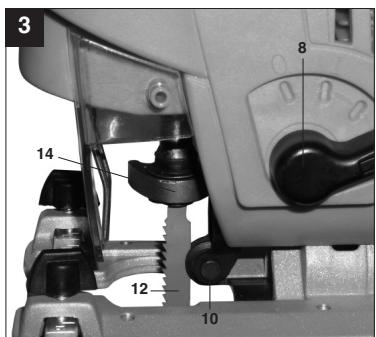

6.4 Réglage de la course du pendule (figure 3/pos. 8)

On peut régler l'intensité du mouvement oscillant de la lame de scie (12) lors de la course sur le commutateur de course du pendule (8). Veuillez adapter la vitesse de découpage, la puissance de coupe et le dessin de la coupe à la pièce à usiner.

Mettez le commutateur de course du pendule (8) sur les positions suivantes:

Position 0 = pas d'oscillation pendulaire

Matériau: caoutchouc, céramique, aluminium, acier Remarque: pour les bords de coupe fins et propres, les matériaux fins (p. ex. la tôle) et les matériaux durs.

Position 1 = petite oscillation pendulaire

Matériau : matières plastiques, bois, aluminium

Remarque : pour les matériaux durs

Position 2 = oscillation pendulaire moyenne

Matériau : bois

Position 3 = grande oscillation pendulaire Matériau : bois

Remarque: pour les matériaux du bois et lorsqu'on scie dans le fil du bois

La meilleure combinaison de réglage de la vitesse et de la course de pendule dépend du matériel à traiter. Nous recommandons d'obtenir un réglage impeccable sur la base d'une coupe d'essai sur une pièce à jeter.

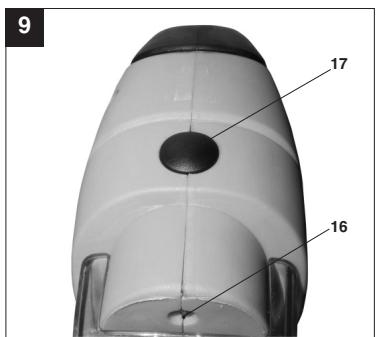

6.5 Lampe DEL (figure 9/pos. 16)

La lampe DEL (16) permet également d'éclairer l'interlace. Pour la mise en service, appuyez sur l'interrupteur (17). Pour la mise hors service, appuyez une nouvelle fois sur l'interrupteur (17).

6.6 Exécuter des coupes

Assurez-vous que l'interrupteur Marche/Arrêt (3) n'est pas enfoncé. Connectez la fiche de contact à une prise appropriée seulement après. Connectez la scie à guichet uniquement lorsque la lame de la scie est en place. Utilisez exclusivement les lames de scie en excellent état. Remplacez immédiatement les lames émoussées, gauchies ou fendues. - Place the pied de la scie à plat sur la pièce à usiner. Mettez la scie à guichet en marche. Faites démarrer la lame de la scie et attendez qu'elle ait atteint sa vitesse de marche. Guidez ensuite lentement la lame de la scie sur la ligne de coupe. Exercez uniquement une légère pression sur la lame de la scie. Lorsque you sciez le metal, la ligne de coupe doit être enduite d'un produit frigorifiant approprié.

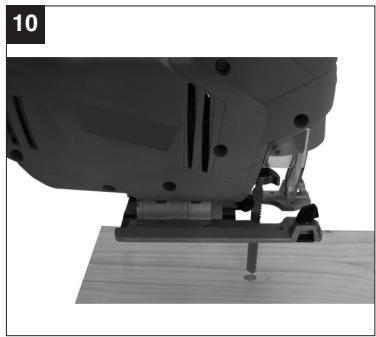

6.7 Découper des zones (figure 10)

Pérez avec une perceuse à l'intérieur de la zone devant être coupée un trou de 10mm. Guidez la lame de la scie dans ce trou et commencez à couper la zone désirée.

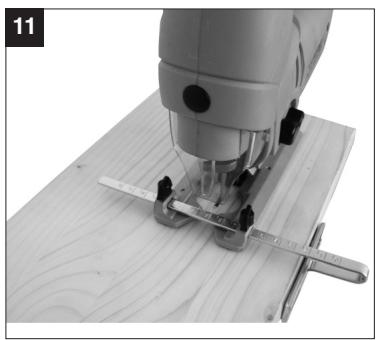

6.8 Exécuter des coupes parallèles

• Montez la butée parallèle et l'ajuster conformément (voir point 5.3). Respectez les remarques au point 6.6. Réalisez la coupe comme indiquée dans la figure 11.

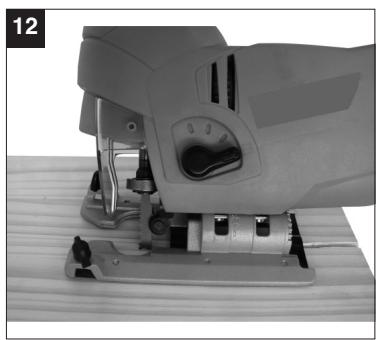

6.9 Coupe d'onglet

• Réglez l'angle sur le patin en fonction (voir point 5.4) Respectez les remarques au point 6.6. Réalisez la coupe comme indiquée dans la figure 12.

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le produit ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Retirez la fiche de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau ne soit à l'intérieur de l'appareil.

8.2 Brosses à charbon

• Si les brosses à charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité.

Attention! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

8.3. Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil No. d'article de l'appareil No. d'identification de l'appareil No. de pièce de rechange de la pièce requise Vous trouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières.

L'appareil et ses accessoires sont en matière aux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de la commune !

Uniquement pour les pays de l'union européenne

Ne jetez pas les outils électriques dans les ordures ménagères.

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

La propriété de l'appareil électrique est obligée, en guise d'alternative à un envoi en retour, de contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et des déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil avait toutefois ne pas fonctionner impeccable, nous en serions désolés. Dans un tel cas, nous vous prions de bien pouvoir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valeur une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s'applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériel et est limitée à l'élimination de ces derniers ou encore au remplacement de l'appareil. Veillez au fait que nos appareils, conformément à leur affection, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l'appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil (comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l'usure normale conforme à l'utilisation.

Le droit à la garantie disparaît lorsque des interventions ont lieu sur l'appareil.

1. Le délai de garantie s'élève à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.
2. Pour faire reconnaître votre Demande de garantie, veuilliez nous envoyer l'appareil défectueux franco de port à l'adresse indiquée ci-dessous. Ajoutez à l'envoi l'original du bon d'achat ou de tout autre preuve de l'achat datée. Veuilliez donc longuement bien conserver le bon d'achat en guise de preuve. Décrivez la raison de la réclamation le plus précis possible. Si le défaut d'appareil est compris dans notre prestation de garantie, nous y retournerons sans retard un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l'appareil n'est plus ou pas garantit. Pour ce faire, veuillez envoyer l'appareil à notre adresse de service après-vente.
