MODE D'EMPLOI HC300ML CHAMBERLAIN
Instruction et installation électrique HC280ML,HC300ML/MLS,HC400ML/MLS,HC600ML/MLS

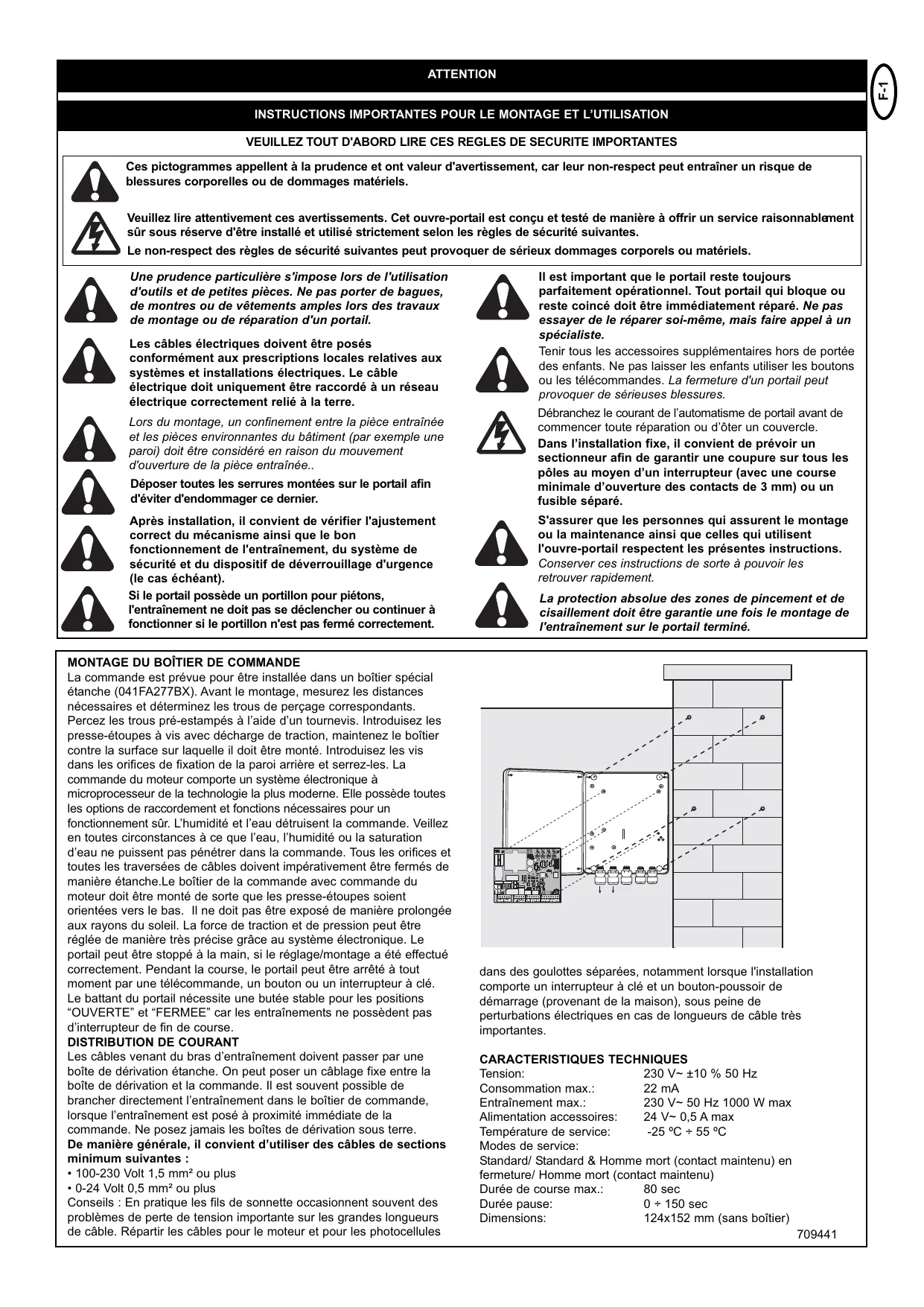

Ces pictogrammes appel à la prudence et ont valeur d'rapidissement, car leur non-respect peut entraîner un risque de blessures corporelles ou de dommages matériels.
Veuillez lire attentivement ces avertissements. Cet ouvre-portail est conqu et testé de maniere à offrir un service raisonnablement sur sous réserve d'être installé et utilisé strictement selon les règes de sécurité suivantes.
Le non-respect des régles de sécurité suivantes peut provoquer de sérieux dommages corporels ou matériels.
Une prudence particulière s'impose lors de l'utilisation d'outils et de petites pieces. Ne pas porter de bagues, de montres ou de vêtements amples lors des travaux de montage ou de réparation d'un portail.
Les cables electriques doivent être posés conformément aux prescriptions locales relatives aux systèmes et installations electriques. Le cable electrolyque doit uniquement être raccordé à un réseau électrique correctement relié à la terre.
Lors du montage, un confinement entre la pierce entrainée et les pièces environnantes du bâtiment (par exemple une paroi) doit être considéré en raison du mouvement d'ouverture de la pierce entrainée..
Déposer toutes les serrures montées sur le portail afin d'éviter d'endommager ce dernier.
Après installation, il convient de vérifier l'ajustement correct du mécanisme ainsi que le bon fonctionnement de l'entrainment, du système de sécurité et du dispositif de déverrouillage d'urgence (le cas échéant).
Si le portail possède un portillon pour piétons, l'entrainment ne doit pas se déclencher ou continuer à fonctionner si le portillon n'est pas fermé correctement.
Il est important que le portail reste toujours parfaitement opérationnel. Tout portail qui bloque ou reste coincide doit être immédiatement réparé. Ne pas essayer de le réparer soit, mais faire appel à un spécialiste.
Tenir tous les accessoires supplémentaires hors de portée des enfants. Ne pas laisser les enfants utiliser les boutons ou les télécommandes. La fermeture d'un portail peut provoquer de sérieuses blessures.
Débranche le courant de l'automatisation de portail avant de commencer toute réparation ou d'oter un couvercle.
Dans l'installation fixe, il convient de prévoir un sectionneur afin de garantir une coupure sur tous les pôles au moyen d'un interrupteur (avec une course minimale d'ouverture des contacts de 3 mm) ou un fusible séparé.
S'assurer que les personnes qui assurement le montage ou la maintenance ainsi que celles qui utilisent l'ouvre-portail respectent les générantes instructions. Conserver ces instructions de sorte à pouvoir les retrouver rapidement.
La protection absolue des zones de pincement et de cisaillement doit être garantie une fois le montage de l'entrainment sur le portail terminé.
MONTAGE DU BOITIER DE COMMANDE
La commande est prévue pour être installée dans un boîtier spécial étanche (041FA277BX). Avant le montage, mesurez les distances nécessaires et déterminez les troughs de perçage correspondants. Percez les trouès pré-estampés à l'aide d'un tournevis. Introduisez les presses-étoupes à vis avec décharge de traction, maintenez le boîtier contre la surface sur laquelle il doit être monté. Introduisez les vis dans les orifices de fixation de la paroi arrêté et serrez-les. La commande du moteur comporte un systèmelectronique à microprocesseur de la technologie la plus moderne. Elle possède toutes les options de raccordement et fonctions nécessaires pour un fonctionnement sür. L'humidité et l'eau détruisent la commande. Veillez en toutes circonstances à ce que l'eau, l'humidité ou la saturation d'eau ne puisent pas pénétrer dans la commande. Tous les orifices et toutes les traversées de cables doivent impérativement être fermés de manière étanche. Le boîtier de la commande avec commande du moteur doit être monté de sorte que les presse-étoupes soient orientées vers le bas. Il ne doit pas être exposé de manière prolongée aux rayons du soleil. La force de traction et de pression peut être réglée de manière très précise grâce au système électronique. Le portail peut être stoppé à la main, si le réglage/montage a été effectué correctement. Pendant la course, le portail peut être arrêté à tout moment par une télécommande, un bouton ou un interrupteur à clé. Le battant du portail nécessite une butée stable pour les positions "OUVERTE" et "FERMEE" car les entrainements ne possèdent pas d'interrupteur de fin de course.
DISTRIBUTION DE COURANT
Les câbles venant du bras d'entrainment doivent passer par une boîte de dérivation étanche. On peut poser un câblage fixe entre la boîte de dérivation et la commande. Il est souvent possible de branchier directement l'entrainment dans le boîtier de commande, lorsque l'entrainment est posé à proximé immediate de la commande. Ne posez jamais les boîtes de dérivation sous terre. De manière générale, il convient d'utiliser des câbles de sections minimum suivantes :
100-230 Volt 1,5 mm² ou plus
- 0-24 Volt 0,5 mm² ou plus
Conseils: En pratique les fils de sonnette occasionnent souvent des problèmes de perte de tension importante sur les grandes longueurs de cable. Répartir les cables pour le moteur et pour les photocellules
Dans des goulottes séparées, notamment lorsqu'ellinstallation comporte un interrupteur à clé et un bouton-poussoir de démarrage (provenant de la maison), sous peine de perturbations électriques en cas de longueurs de cable très importantes.
CHARACTERISTIQUES TECHNIQUES
Tension: 230 V~ ±10 % 50 Hz
Consommation max.: 22 mA
Entrainement max.: 230 V~50 Hz 1000 W max
Alimentation accessories: 24 V~0,5 A max
Température de service: -25 °C ÷ 55 °C
Modes de service:
Standard/ Standard & Homme mort (contact maintenu) en fermetre/ Homme mort (contact maintenu)
Durée de course max.: 80 sec
Durée pause: 0 ÷ 150 sec
Dimensions: 124x152 mm (sans boftier)

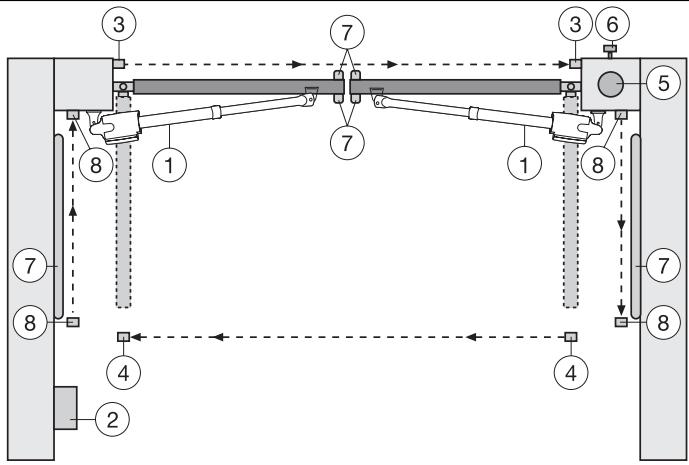

Configuration typique d'une installation:
-
Moteur
-
Commande
-
Barrière photoélectrique (active en fermeture), hauteur max.
200 mm
Première barrière photoélectrique.
- Barrière photoélectrique (active en fermeture), hauteur max. 200 mm
Deuxieme barriere photoelectrique.
- Clignant (option)
Signal optique important signalant le mouvement du portail.
- Interrupteur à clé
Est placé à l'extérieur. Le portail s'ouvre avec une clé ou à la saisie d'un code.
- Barre palpeuse (option)
Bloque la porte en cas de contact. Les barres palpeuses peuvent être placées sur le portail ou sur les montants. Si nécessaires, les barres palpeuses doivent être placées jusqu'à 2,5m de hauteur.
- Barrière photoélectrique (active en ouverture/fermeture), hauteur max. 200 mm (option)
La commande satisfait aux directives EN exigées les plus récentes. Une de ces directives stipule que les forces de fermeture au bord du portail ne doivent pas excéder 400 N (40 kg) dans les 500 mm avant la position portail FERME. Avant ces 500 mm, la force maximale admise au bord de portail est de 1400 N (140 kg). Si cela n'est pas garanti, une barre palpeuse doit impérativement être placée jusqu'à une hauteur de 2,5 m sur le portail ou sur le montant d'en face (EN12453).

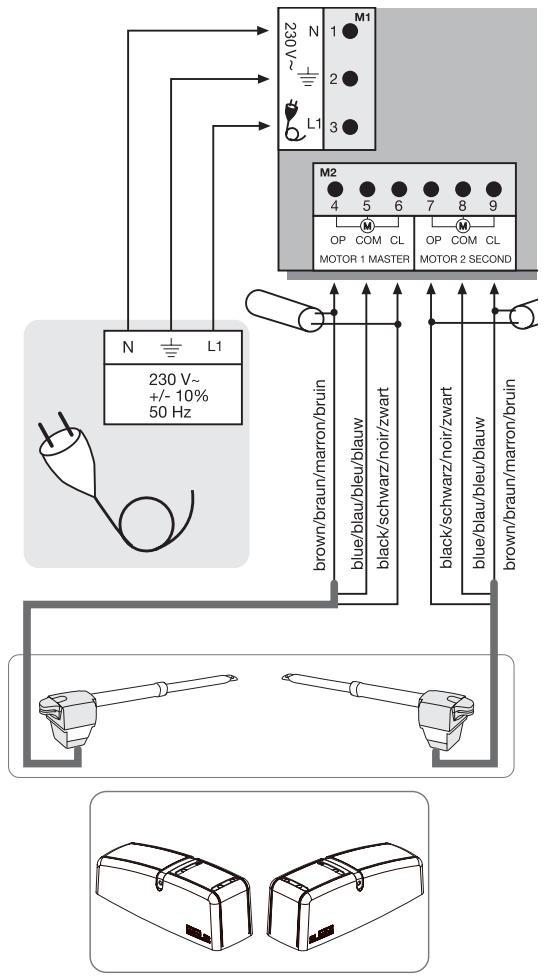

MOTEURS:
Le moteur qui doit s'ouvoir le premier est le moteur 1 "Master", l'autre est le moteur 2 "Second". Si seul un moteur est utilisé, les bornes de raccordement du moteur 2 restent libre.
Les cables des condensateurs livrés avec les moteurs doivent être branchés avec les cables du sens de rotation (marron/noir) des moteurs dans les bornes OP et CL. Pour des raisons d'espace, les condensateurs peuvent aussi être placés dans les boîtes de dérivation. Veillez à ce qu'ils soient correctement raccordés aux bornes et qu'ils aient un bon contact électrique. Les condensateurs sont responsable de la force exerçée par les moteurs.
Raccordez tout d'abord les moteurs de la manière suivante:
Moteur 1
4 Marron & Condensateur 1
5 Bleu
6 Noir & Condensateur 1
Moteur 2
7 Noir & Condensateur 2
8 Bleu
9 Marron & Condensateur 2
Pour la mise en service, voir la section Première mise en service / Régliages de base.
Remarque: Lors de la première mise en service, les battants du portail doivent impératifement s'OUVRIR à la première impulsion émise. Si l'un des battants ou les deux se ferment au lieu de s'ouvrir, les cables marron et noir du/des moteur/sdoivent être intervertis sur la commande! Il faut d'abord couper l'accue du courant!

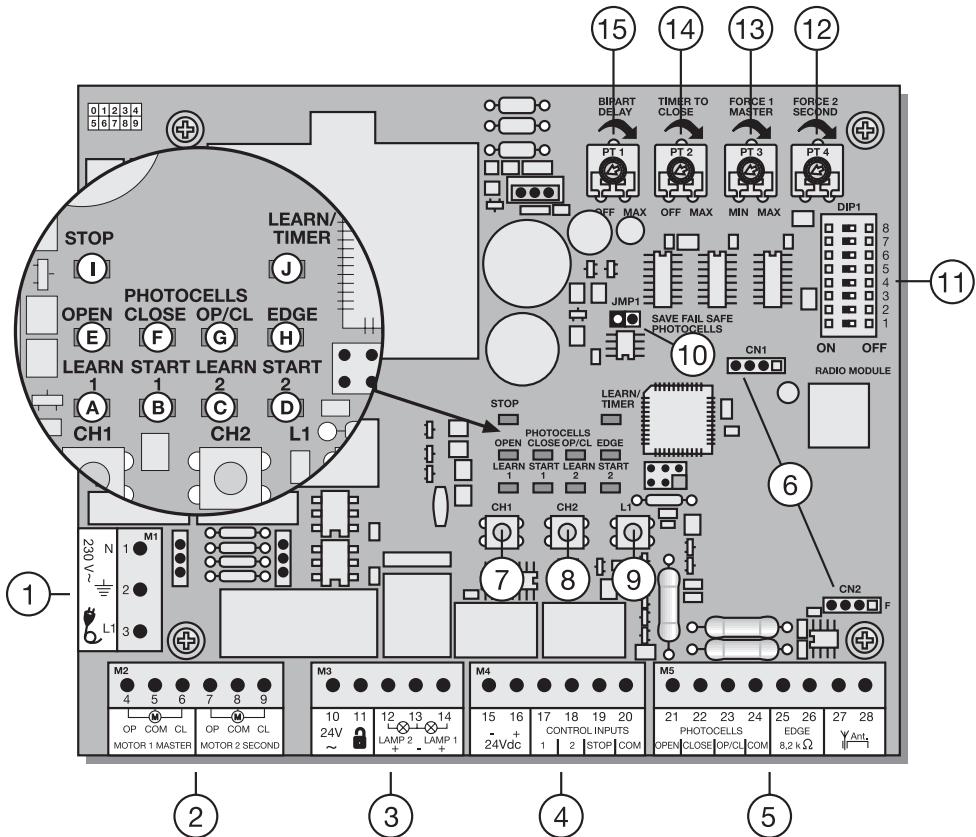

CONFIGURATION DE LA COMMANDE
DESCRIPTION DES DEL
| POINT | DESCRIPTION | FONCTION |
| 1 | M1, borne :1,2,3 | Alimentation |
| 2 | M2, borne :4,5,6 | Entrainement 1 (Master) |
| borne :7,8,9 | Entrainement 2 (Second) |
| 3 | M3, borne :10,11 | aucune fonction |
| borne :12,13 | aucune fonction |
| borne :13,14 | Clignotant |
| 4 | M4, borne:15,16 | Raccordement pour accessoire 24V |
| borne :17,20 | Générateur d'impulsions canal 1 |
| borne :18,20 | Générateur d'impulsions canal 2 |
| borne :19,20 | Bouton d'arrêt d'urgence/ doit être point si interrupteur non raccordé |
| 5 | M5,borne:21,24 | Barrière photoélectrique active OUVERTURE |
| borne :22,24 | Barrière photoélectrique active FERMETURE |
| borne :23,24 | Barrière photoélectrique active OUVERTURE + FERMETURE |
| borne :25,26 | Barre palpeuse 8,2 Kohm |
| borne :27,28 | Antenne |
| 6 | CN1/CN2, connecteur | Bones module radio |
| 7 | CH1, bouton | Programmer/Effacer télécommande canal 1 |
| 8 | CH2, bouton | Programmer/Effacer télécommande canal 2 |
| 9 | L1, bouton | Programmer course |
| 10 | JMP1, cavalier | Programmation de barrière photoélectrique |
| 11 | DIP1 | Bloc commutateurs DIP |
| 12 | PT4, potentiamètre | Réglage de force entrainment 2 |
| 13 | PT3, potentiamètre | Réglage de force entrainment 1 |
| 14 | PT2, potentiamètre | Temporisation fermeture auto. |
| 15 | PT1, potentiamètre | Retard des battants |
| Les DIODES ROUGES doivent être éteintes. Toute diode rouge allumée en permence indique une erreur devant être corrigée (sauf pour les photocellules Failsafe non installées: voir description "barrière photoélectrique")
(exemple: court-circuit, photo-cellules activées/ou barre palpeuse) |
| POINT | DESCRIPTION |
| DEL A | ROUGE Programme/effacer télécommande canal 1 |
| DEL B | ROUGE Demarrer impulsion canal 1 |
| DEL C | ROUGE Programme/effacer télécommande canal 2 |
| DEL D | ROUGE Demarrer impulsion canal 2 |
| DEL E | ROUGE Barrière photoélectrique active en OUVERTURE |
| DEL F | ROUGE Barrière photoélectrique active en FERMETURE |
| DEL G | ROUGE Barrière photoélectrique active en OUVERTURE/FERMETURE |
| DEL H | ROUGE Barre palpeuse |
| DEL I | VERT Stop |
| DEL J | ROUGE Programme d'apprentissage (course) |

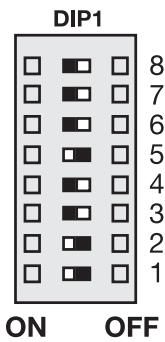

| PROGRAMMES
La commande possède 3 modes de service (programmes). On rège le programme souhaïté au moyen du commutateur DIP “ON” (MARCHE) ou “OFF” (ARRÊT). |
| DIP1 | MARCHE ARRÊT | Assigné aux différents modes de service des entrainements (voir tableau séparé) |
| DIP2 | MARCHE ARRÊT |
| DIP3 | MARCHE ARRÊT |
| DIP4 | | aucune fonction |
| |
| DIP5 | MARCHE | Réglage des barrières photoélectriques Chamberlain (771EML), conforme à EN60335-2-103. |
| ARRÊT | Réglage des barrières photoélectriques commandées par relais (263EML) ou d'autres barrières photoélectriques à relais. |
| DIP6 | MARCHE | Fonction anticipée du clignotant 2 secondes avant le démarrage de l'entrainment. |
| ARRÊT | Fonction anticipée du clignotant désactivée |
| DIP7 | MARCHE | Une fois le portail entièrement ouvert, l'entrainment 1 pousse le portail avec force maximale pendant 1 seconde en direction „OUVERTURE". |
| ARRÊT | Fonction désactivée |
| DIP8 | | aucune fonction |
| |
A Coupez toujours l'alimentation électrique de l'électronique de commande avant de procéder à toute modification, sinon elles ne seront prises en compte!
POTENTIOMÉTRES
PT1 (POTENTIOMÉTRE 1): TEMPORISATION DES BATTANTS (BIPART DELAY)
Commande le retard du second battant pour des battants à recouvrement. En OUVERTURE = 0 ou 3 sec. En FERMETURE = 0-20 sec. Le moteur 1 Master s'ouvre en premier et se ferme en dernier. Il est impératif de toujours régler le retard du second battant afin que personne ne puisse être coincé entre deux battants se refermant. Potentiomètre tourné complètement à gauche: Fonction Temporisation des battants inactive
PT2 (POTENTIOMÉTURE 2): FERMETURE AUTOMATIQUE (TIMER TO CLOSE)
Le temps d'attente du portail en position OUVERTE peut être définir: 0-150 sec. Àpres écoulement de la durée régée, le portail se ferme. Uniquement possible si les photocellules faisafe 771EML sont branchées. Potentiomètre tourné complètement à gauche: Fermetre automatique inactive
La commande satisfait aux directives EN exigeées les plus
récentes. Une de ces directives stipule que les forces de fermeture au bord du portail ne doivent pas excéder 400 N (40 kg) dans les 500 mm précédant la position portail FERMEE. Avant ces 500 mm, la force maximale admise au bord de portail est de 1400 N (140 kg). Si cela n'est pas garantie, une barre palpeuse doit impérativement être placée jusqu'à une hauteur de 2,5 m sur le portail ou sur le montant d'en face (EN12453).
PT3 (POTENTIOMÉTURE 3): RÉGLAGE DE FORCE (FORCE 1 MASTER)
On définit la force avec laquelle le moteur 1 = Master doit travailler. La force nécessaire dépend du poids et de la fonction du portail.
PT4 (POTENTIOMÉTURE 4): RÉGLAGE DE FORCE (FORCE 2 SECOND)
On définit la force avec laquelle le moteur 2 = Second doit travailler. La force nécessaire dépend du poids et de la fonction du portail.
PT1
PT2
PT3
PT4
BIPART DELAY
TIMER TO CLOSE
FORCE 1 MASTER
FORCE 2 SECOND
OFF MAX
OFF MAX
MIN MAX
MIN MAX
Coupez toujours l'alimentation
électrique de l'électronique de commande avant derialcder à toute modification, sinon elles ne seront prises en compte!
Tableau séparé pour le réglage des modes de service
| DIP1 | DIP2 | DIP3 | Impulsion/Canal 1 | Impulsion/Canal 2 |
| Standard | MARCHE | MARCHE | ARRÊT | Portal fermé:1. impulsion ouvre, la suivante arrêté, la suivante ferme, la suivante arrêté, la suivante ouvre etc.Une impulsion pendant lafermeture arrêté le portailUne impulsion pendantl'ouverture arrêté le portailUne impulsion pendantla pause ferme immédiattementle portail | Portal fermé:1. impulsion ouvre battant 1(passage piétron), la suivante arrêté, la suivante ferme, la suivante arrêté, la suivante ouvre etc.Une impulsion pendant lafermeture arrêté le portailUne impulsion pendantl'ouverture arrêté le portailUne impulsion pendantla pause ferme immédiattement le portail |
| Standard &Homme mort en fermeture | MARCHE | ARRÊT | MARCHE | Portal fermé:1. impulsion ouvre, la suivante arrêté, la suivante ferme, la suivante arrêté, la suivante ouvre etc.Une impulsion pendant lafermeture arrêté le portailUne impulsion pendantl'ouverture arrêté le portailUne impulsion pendantla pause ferme immédiattementle portail | Portal ouvert:signal continu nécessaire pour lafermeture, le relâchement entraîne l'arrêtTélécommande désactivée,dispositifs de sécurité désactivés |
| Homme mort | ARRÊT | ARRÊT | ARRÊT | Portal fermé:signal continu nécessaire, lerelâchement entraîne l'arrêtTélécommande désactivée,dispositifs de sécurité désactivés | Portal ouvert:signal continu nécessaire, relâchement entraîne l'arrêtTélécommande désactivée,dispositifs de sécurité désactivés |
ACCESSIONS

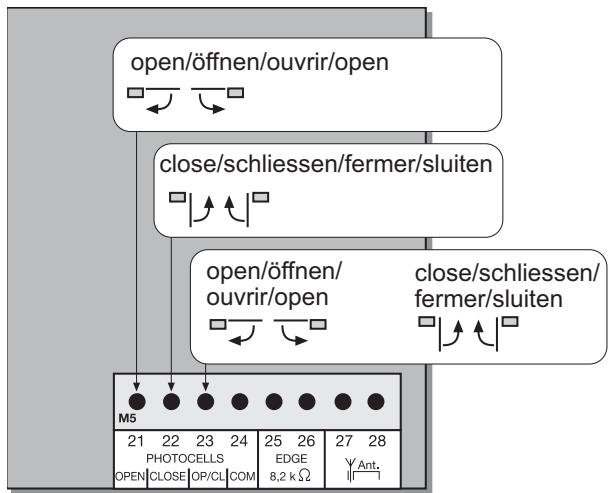

BARRIERES PHOTOLECTRIQUES (OPTION)
Les barrières photoélectriques servent à sécuriser le portail et doivent être utilisées. Leur emplacement de montage dépend de la construction du portail. D'après EN12453, une paire de barrières photoélectriques doit être installée à une hauteur de 200 mm, active en „Fermeture“; une deuxième paire doit être place à l'intérieur à une hauteur de 200 mm, active en „Ouverture“. Une troisième paire de barrières photoélectriques active en „Fermeture“ et en „Ouverture“ peut être installée en option. Les barrières photoélectriques se constituent d'un émetteur et d'un récepteur et doivent se faire face. Le boitier des barrières photoélectriques (plastique) s'ouvre avec un tournevis. La barrière photoélectrique se fixe au mur au moyen de vis et de chevilles. Il est possible d'utiliser deux systèmes de barrières photoélectriques différents (voir la description du commutateur DIP). Si la fonction „Fermeture automatique“ doit être disponible, il faut installer la barrière photoélectrique à sutureté intégrée Chamberlain. Il n'est pas possible de combiner les barrières photoélectriques. Le système à sutureté intégré Chamberlain (sysûme à 2 cables) possède des deux côtses une petite DEL visible de l'extérieur (lumière) pour indiquer l'état de la barrière photoélectrique. Il existe deux modèles de barrière phototélectrique à sutureté intégrée Chamberlain. L'une des varietantes est parfaitement appropriée pour le montage sur des murs qui se font face. L'autre est idéale pour le montage sur l'intérieur du portail car les armatures sont déjà comprises pour le montage.
Diagnostic de la barrière photoélectrique à suture intégrée
Chamberlain
DEL allumée = OK
DEL clignote = la barriere photoelectrique bloque la commande DEL eteinte = pas de courant, mauvais raccordement ou polarisation incorrecte
Diagnostic de la commande
DEL éteinte = OK
DEL constamment allumée = commande verrouillée
DEL clignote = OK aucune barriere photoelectrique raccordee
Section de cable: 0,5mm^2 ou plus.
Ne pas utiliser de cables rigides. Ne pas poser en parallèle avec des cables 230 V ou dans la même gaine.
JUMPER

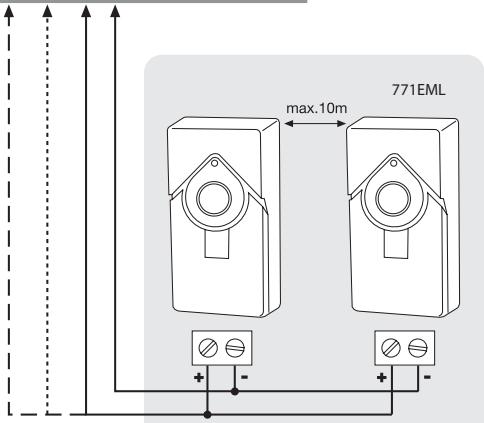

Programmation du photocellule(s) falsafe 771EML
- A effectuer avant la première mise en service
- A effectuer lors du branchement / retrait d'un jeu de photocellules
- Coupe l'alimentation électrique de l'électronique de commande.

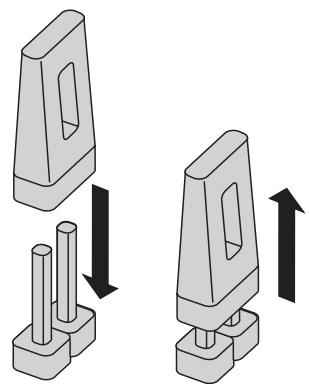

- Placez le cavalier (Jumper) sur les deux broches prévues à cet effet.
- Placez le commutateur DIP5 sur ON.
- Connectez les photocellules conformément au schéma.
- Rebranche l'alimentation de l'électronique de commande et patientez quelques instants.
- Retirezle cavalier et attendez quelques secondes:
Programmation terminée! (Le nombre de photocellules raccordées est enregistré)
Programmation du photocellules relais par ex. 263EML
La commande doit être coupée du secteur pendant quelques secondes. Toutes les bornes auxquelles aucune photocellule n'est raccordée, doivent être pontées avec COM. (21-24, 22-24, 23-24). L'alimentation électrique de la photocellule relais vient des bornes 15-16. Le commutateur DIP 5 doit être sur OFF. Le cavalier doit être retire.
Remarque: D'après EN12978, les photocellules relais ne sont plus admises pour les nouvelles installations car elles ne se contrôlent plus elles-mêmes (sécurité intégrée).
Service sans photocellules
DANGER: non admis pour le service normal. Dans ce cas les barres palpeuses doivent securiser le portail.
La commande doit être coupée du secteur pendant quelques secondes. Les bornes 21-22-23-24 doivent toutes être pontées. Le commutateur DIP 5 doit être sur OFF. Le cavalier doit être tiré.
Remarque: des photocellules de types différents ne peuvent PAS être combinées.
CLIGNOTANT (OPTION)
Il est possible de raccorder un clignotant à la commande. Elle avertit les personnes que le portail est en mouvement. Le clignotant doit être place aussi haut et aussi visible que possible. La commande émet un signal constant qui est transformé en clignotant par la lampe.
Section de cable: 0,5mm^2 ou plus.
Tension: 24 V CC
Ne pas utiliser de cables rigides. Ne pas poser en parallèle cables 230 V ou dans la même gaine.

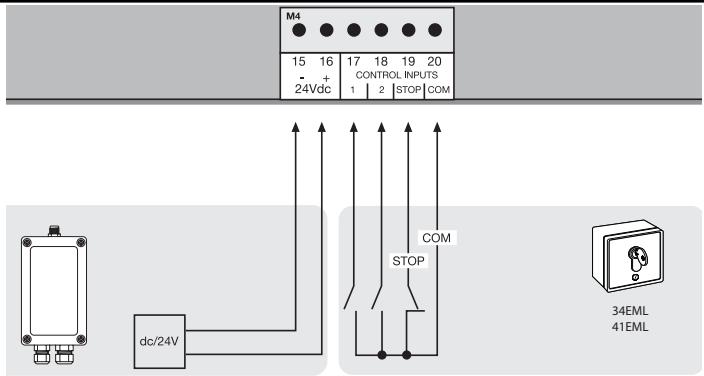

BOUTON-POUSSOIR /INTERRUPTEUR A CLE (OPTION)
La commande / l'entrainment peut être activé au moyen de différentes entrées. Ceci peut être fait par un émetteur ou un interrupteur à clé (Bornes: 17 et 20).
Emetterur = voir le point apprenticegade de I'emetterur
Entree 1 = Input St. 1 service normal
Entree 2 = Input St. 2 Active pour les réglages spéciaux (voir la description du commutateur DIP)
Un interrupteur coup-de-poing permet de stopper d'urgence ou de verrouiller l'installation. Un mouvement des battants est immédiatement interrompu. Les bornes 19 et 20 doivent être pontées quandaucun commutateur n'est installé.
24 V CC - SORTIE
Pour barrières photoélectriques ou autres apparèils (par ex. récepteurs)
max. 500 ~mA
Ne pas utiliser de cables rigides. Ne pas poser en
parallèle avec des cables 230 V ou dans la même gaine.

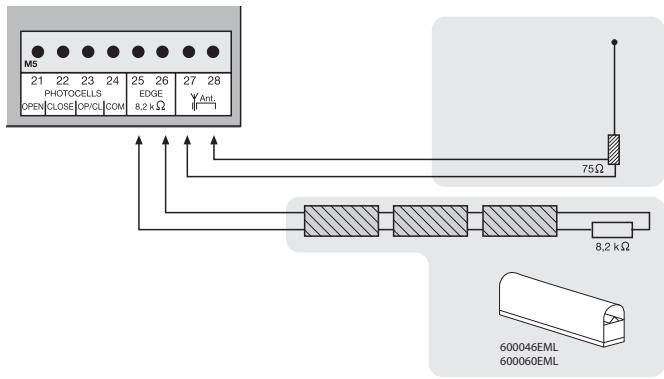

Il est possible de raccorder une barre palpeuse fonctionnant selon le principe 8,2 K Ohm à la commande, c'est-à-dire une résistance d'essaye de 8,2 KOhm est fixée à la fin de la barre palpeuse. Elle assure le contrôle constant du circuit électrique. La commande est fournie avec une résistance intégrée de 8,2K Ohm. Plusieurs barres palpeuses sont raccordées en série. Section de cable: 0,5mm^2 ou plus.
La commande est équipée en série d'une antennne de fil. Une antennene extérieure (accessoire) peut etre raccordee aux bornes 27 et 28.Ceci permit de couvir de plus grandes portees (telecommande).Montez I'antenne le plus haut possible.
Ne pas utiliser de cables rigides. Ne pas poser en avec des cables 230 V ou dans la même gaine.
MODULE RADIO (PRÉMONTE)
Pour pouvoir faire fonctionner la commande par radio (telécommande), il faut d'abord installer un module radio sur les broches de connexion CN1/CN2.

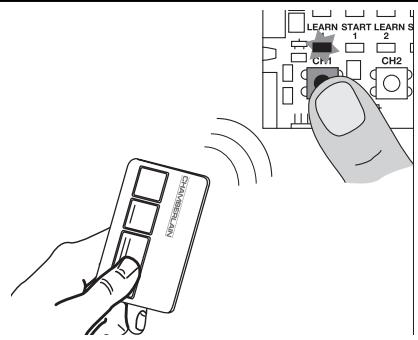

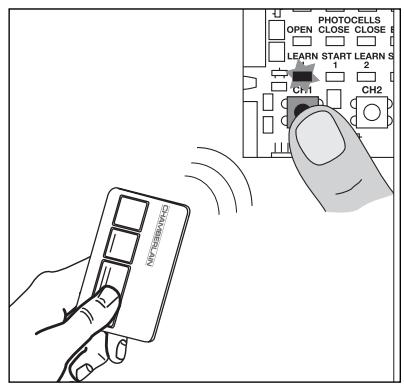

PROGRAMMATION / EFFACEMENT DES EMETTEURS
Appuyez sur le bouton CH1. La DEL „Learn1“ s'allume en rouge. Appuyez alors sur un touche de l'émetteur pendant environ 5 secondes. La DEL „Learn 1“ clignote. Terminé. Procedez de la même manière pour CH2, mais appuyez à présent sur une touche non encore attribuée de l'émetteur. jusqu'à 128 émetteurs peuvent être programmes.
Pour effacer un émetteur programme, appuyez simplement sur la touche CH1 jusqu'à ce que la DEL s'éteigne. Procedez de la même manière pour CH2.

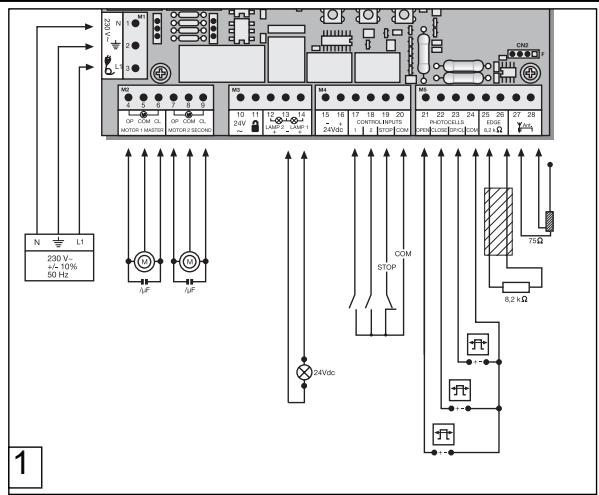

PREMIERE MISE EN SERVICE REGLAGES DE BASE
Suivez et effectuez exactement les points consécutifs. En cas de doute, recommencez depuis le début. Prenez tout le temps nécessaire pour proceeder à ces réglages.
- Avez-vous tout bien raccorder pour l'utilisation? Moteurs, barrières photoélectriques, barre palpeuse de sécurité, interrupteur d'arrêt.
- Assurez-vous que personne ne se trouve ni ne puisse se trouver dans la zone du portail.
- Vérifiez le statut les diodes DEL ou si elles indiquent une fonction verouillée. Les DEL (diodes) rouges ne doivent pas être allumées de façon permanente. La Del verte doit être allumée.
- Réglage des commutateurs DIP Programme standard 1 = "ON" , 2 = "ON" , 3 = "OFF" . Des corrections ultérieures peuvent être faites à tout moment.
- Réglage de la force. Mettre les potentiomètres „FORCE 1“ „FORCE 2“ au maximum sur 30% , voire même plus faible pour les portails très légers. Essayez d'abord et corrigez ensuite! N'augmentez la force que petit à petit.
- Lorsque deux moteurs sont raccordés, il faut régler le retard du second battant („Bipart Delay“). Tournez le potentiemètre sur environ 50% . Des corrections ultérieures peuvent être effectuees à tout moment.
- Coupe l'alimentation électrique de l'électronique de commande.
7.1 Placez le cavalier (Jumper) sur les deux broches prévues à cet effet.
7.2 Placez le commutateur DIP5 sur ON.
7.3 Connectez les photocellules conformément au schéma.
7.4 Rebranche l'alimentation de l'électronique de commande et patientlyez quelques instants.
7.5 Retirezle cavalier et attendez quelques secondes: les LEDs correspondant aux photocellules connectées à l'électronique sont éteintes; les LEDs correspondant aux bornes sur lesquelles aucun jeu de photocellules n'est branché clignotent. Programmation terminée!
Programmation de la durée de la course standard (sans Soft-Stop, arrêt en douceur)
Remarque: Si un seul entrainement (portail à 1 battant) est utilisé, les étapes de programmation concernant le battant 2 sont changées. Pour la programmation "Standard": voir les indications dans le texte. Pour la programmation "Advanced" omettre les points 5,6,7,8 en appuyant sur la touche L1.
Il faut appuyer 2x sur la touche L1 dans ce programme.
- Les battants doivent être fermés et les moteurs verrouillés.
- Appuyez brievement sur la touche L1 (1 seconde), les c battants s'ouvrent.
Remarque: Si l'un des battants se ferme au lieu de s'ouvrir, les câbles marron et noir doivent être intervertis sur ce moteur! Coupez le courant (redémarrage) et recommencez la programmation au début.
- Appuyez à nouveau sur la touche L1, quand les deux battants ont atteint la butée de fin de course (+ laisser ronfler les moteurs deux secondes). Seul le battant 2 démarre et se ferme. Quand le battant 2 s'est fermé, le battant 1 se met automatiquement en marche et se ferme.
Remarque: Si un seul battant est utilisé, veuillez attendre (environ 15 secondes) sans actionner de touche, le battant 1 se met automatiquement en marche.
Passez directement à la fin de l'installation
Fin de l'installation/programmation:
Lorsque la course est programmée, les émetteurs peuvent être programmés (non obligatoire, pour les kits) ou effacés.
1. Démarrez le portail au moyen de l'émetteur ou d'un bouton raccordé et observe ce qui se produit. Refermez le portail SANS avoir fait de réglage.
2. Si le portail ne se ferme pas complètement de lui-même, réglez les potentiamétres sur d'autres valeurs, adaptées à la valeur acquise lors des essais. (par ex. augmenter la durée, corriger la force. Retard de battant) Attention: Le battant doit continuer de marcher pendant au moins une seconde lorsqu'il est contre la butée pour qu'il l'atteigne également en cas de résistance due au vent (ralentissement). Il n'est pas possible de compenser par une augmentation de la force. La programmation de la durée doit être répetée.
3. Faites maintain an deuxième essai et procédez de la même manière que précédemment et fermez d'abord le portail avant de procéder à nouveau aux réglages.
4. Lorsque tous les réglages ont été effectuels, vérifie le fonctionnement des barrières photoélectriques, boutons, clignotant, émetteurs manuels, accessoires, etc. Si vous souhaitez la fermeture automatique, réglez le potentiamètre pour qu'il fasse une pause en position portail OUVERT ("timer to close").
5.Expliquez à toute personne utilisant le portail les fonctionnements de la motorisation et des dispositifs de sécurité et ainsi que le débrayage de l'entrainment pour un actionnement manuel du portail.
Programmation de la course „Advanced“ (individual)
Il faut appuyer 9x sur la touche L1 dans ce programme. A chaque fois, une position (durée) est enregistrée. Il est ainsi possible de ménoriser le Soft-Stop (course lente) pour ajuster individuellement au portail ou à l'installation. Il est possible de faire de très longues ou de très brèves phases de Soft-Stop (ralentissement en fin de course).
Battant 1 = Master
Battant 2 = „Second“
- Les battants doivent être fermés et les moteurs verrouillés.
- Appuyez sur L1 pendant plus de 5 secondes jusqu'à ce que le battant 1 démarre (s'ouvre). Relâchez le bouton!!
- Appuyez à nouveau sur L1; la phase Soft-Stop OUVERTURE pour le battant 1 commencerà à partir de cette position du battant.
- Appuyez à nouveau sur L1; Butée de fin de course atteinte (+ 2 secondes). Le battant 2 démarre alors automatiquement.
-
Appuyez à nouveau sur L1; la phase Soft-Stop OUVERTURE pour le battant 2 commencerà à partir de cette position du battant.
-
Appuyez à nouveau sur L1; Butée de fin de course OUVERTURE atteinte (+2 secondes). Le battant 2 redémarre alors automatiquement et se ferme.
-
Appuyez à nouveau sur L1; la phase Soft-Stop FERMETURE du battant 2 commencerà partir de cette position du battant.
- Appuyez à nouveau sur L1; Butée de fin de course FERMETURE atteinte (+ 2 secondes). Le battant 1 démarre alors automatiquement.
- Appuyez à nouveau sur L1; la phase Soft-Stop FERMETURE du battant 1 commencerà à partir de cette position du battant.
- Appuyez à nouveau sur L1; Butée de fin de course FERMETURE atteinte (+2 secondes)
Programmation terminée
Questions féquement posées
| Quelle est la longévité prévisible d'un ouvre-portail ? | En cas d'installation correcte et d'utilisation à titre privé, un ouvre-portail peut fonctionner parfaitement pendant plus de 10 ans. Le portail et l'entrainment doit faire l'objet de contrôles réguliers et d'une maintenance selon le planning indiqué. |
| Combien de temps dure l'installation d'un ouvre-portail ? | Suivant votre habilité manuelle, le montage des composants mécaniques devrait prendre de 3 à 4 heures. Le portail doit être préparé en vue de l'installation. Le raccordement électrique durable environ 1 à 2 heures. La manipulation de l'ouvre-portail doit être expliquée à chaque utilisateur pendant au moins 30 minutes, avec presentation des fonctions et des aspects de sécurité, des dispositifs de sécurité ainsi que de la procédure à suivre en cas de coupure de courant. |
| Que se passé-il en cas de coupure de courant ? | Tous les ouvre-portails Chamberlain disposent d'un dispositif de déverrouillage permettant de manoeuvrer le portail à la main en cas de coupure de courant. |
| Est-il possible d'ouvrir seulement un battant ? (fonction piéton) | Oui, c'est possible. Cette opération peut être télécommandée (ce qui nécessite au moins une télécommande à 2 canaux) ou déclenchée par le biais d'un commutateur (voir réglage du mode de fonctionnement "Standard").709441 |
| L'ouvre-portail ne fonctionne pas / ne réagit pas à l'actionnement de la touche. | 1. Branchement de la touche incorrect ou mal viscé
2. Branchement du commutateur STOP incorrect ou mal viscé, la DEL STOP est éteinte.
3. Un obstacle bloque la barrière photoélectrique dans le sens de déplacement 4. La tranche de sécurité (barre palpeuse) est endommagée ou a créé un obstacle.
5. L'entrainment est encore verrouillé. | 1. Contrôler le branchement de la touche et de COM
2. Contrôler le branchement du commutateur STOP (STOP et COM).
3. Retirer l'obstacle
4. Retirer l'obstacle et contrôler les raccordements et les fils.
5. Déverrouiller l'entrainment. |
| Juste après s'était mis en mouvement, le portail s'arrête et revient en arrière. | Obstacle dans la zone du portail. | Contrôler la présence d'obstacles dans la zone du portail. |
| L'entrainment n'ouvre pas complètement le portail | 1. Les cotes A+B des piliers sont-elles correctes?
2. La durée de course de la commande est-elle correctement programmée?
3. La force est-elle correctement réglée? | 1. Contrôler les cotes A+B
2. Recommencer la programmation, en laissant tourner le moteur env. 3 secondes une fois la fin de course atteinte.
3. Corriger la force (en cas de vent, l'ouvre-portail est peu plus lent) |
| L'entrainment rônfile légersement, mais ne développée aucune force | 1. Le condensateur n'est pas correctement raccordé avec le cable marron et le cable noir
2. La force n'a pas été régée.
3. L'entrainment est verrouillé | 1. Contrôler le câblage du condensateur
2. Tourner le potentiamètre de la force dans le sens des aiguilles d'une montre
3. Déverrouiller l'entrainment |
| La commande ne réagit pas quand je modifie le réglage des commutateurs multiples. | | Couper le courant de l'alimentation avant de modifier le réglage des commutateurs multiples. |
| L'entrainment ne fonctionne que lorsque je mainiens la télécommande enforcée | 1. Commande en mode homme mort
2. Un dispositif de sécurité ne fonctionne pas correctement (barrière photoélectrique, tranche de sécurité).
3. L'entrainment ne fonctionne pas | |
| La "Fermeture automatique" ne fonctionne pas | | 1. Elle ne fonctionne que si la barrière photoélectrique à 2 cables 770E(ML) ou 771E(ML) est raccordée.
2. Tourner alors le potentiamètre de "Fermeture automatique" dans le sens des aiguilles d'une montre. |
| L'entrainment ne réagit pas du tout, bien que la commande soit raccordée (les DEL sont allumées). | 1. Télégomme non programmée
2. Les DEL signalement des défauts
3. Barrière photoélectrique mal branchée
4. Pas de pont entre STOP et COM
5. Bornier pour moteurs éventuelles pas correctement enchê | 1. Programmer la télécommande
2. Désterminer le défaut et y remédier (voir description des DEL)
3. Contrôler le raccordement/la programmation de la barrière photoélectrique
4. Shunter le COM et le STOP
5. Contrôler la borne et les branchements |
| L'entrainment ne réagit pas du tout, aucune DEL ne s'allume | Coupure éventuelle de courant | 1. Contrôler la phase et le neutre
2. Contrôler le fusible de la maison |
| L'entrainment s'arrête brusquement et ne fonctionne à nouveau qu'après une pause prolongée | Lorsque le portail est actionné en permanence, le moteur atteint la température de coupure. Le système est équipé de ce dispositif de protection de surchauffe, car l'entrainment n'est pas prévu pour un fonctionnement en continu. | Laisser le moteur refroidir suffisamment (au moins 15 minutes). |
| L'entrainment est tellement puissant qu'il tord le portail/le pilier | 1. La cote A+B est-elle correcte?
2. La force est-elle trop élévée?
3. Faut-il renforcer le portail? | 1. Contrôler les cotes A+B
2. Tourner le potentiamètre de réglage de la force dans le sens inverse des aiguilles d'une montre
3. Visser évientaillement l'entrainment sur une plaque de refort (pilier).
Monter évientaillement une plaque de refort au niveau du point de traction et de poussée (battant).
Utiliser des vis et des chevilles appropriées. |
| Est-il possible d'utiliser des cotes A+B différentes des deux côts ? | Oui, en règle générale, mais les deux battants se déplacent alors avec des viessses différentes. Une très forté modification de cotes A+B par rapport aux valeurs standard entraine un mauvais fonctionnement du portail et une plus forte sollicitation au niveau des ferrules (nette réduction de la longévité de l'installation). | 709441 |
| Le portail doit suivre une pente | Non recommancé ! Modifier le portail ! Le portail risque de se déplacer de manière incontrôlée (dangereuse) lorsque l'entrainment est déverrouillé. Dans le sens de la pente, il faut une force plus importante ; dans le sens opposé, l'entrainment a alors trop de force. |
| Le réglage de la force a été modifié, mais on ne constate aucune différence. | Débrancher la commande du secteur pendant quelques secondes pour déclencher l'auto-diagnostic de la platine. |
| La portée de l'émetteur est trop faible | L'installation d'une antenne extérieure est recommandée, car la commande avec le cable d'antenne court se trouve généralement derrière le pilier ou à proximité du sol. L'antenne doit idéalément être toujours positionnée aussi haut que possible. Chamberlain propose en accèsaire une antenne correspondante avec kit de montage sous la désignation ANT4X-1EML. |
| Le pilier du portail est tellement gros que je ne peux pas respecter les cotes A+B. | Faire une niche dans le pilier ou déplacer le portail. |
| La commande ne fonctionne plus par impulsion avec la télécommande, mais uniquement avec l'interruptions lors qu'une des touches (1) OUVERTURE ou (2) FERMETURE est maintainue enforcée | 1.Mauvais réglage des commutateurs DIP.2.Commande bloquée par une barrière photoélectrique de sécurité, une tranche de sécurité ou par l'arrêt3.Seule une barrière photoélectrique active à l'OUVERTURE a été raccordée | 1.Corriger le réglage des commutateurs DIP.2.Supprimer impératifement le défaut. S'il n'est pas possible de remédier au défaut, procéder à un „reset" et recommencer la programmation (voir barrière photoélectrique)3.II est nécessaire de raccorder au moins une barrière photoélectrique active à la FERMETURE ou bien une barrière active en OUVERTURE et en FERMETURE. |
| Le portail ne ferme pas automatiquement, mais s'ouvre automatiquement | Les câbles du moteur sont mal raccordés | Permutation des câbles du moteur (marron, noir) |
| La commande ne fonctionne pas avec l'émetteur | 1.Emetteur nonprogrammé2.Une barrière photoélectrique fait obstacle | 1.Programmer l'émetteur2.Vérifier les barrières photoélectriques |
| Le portail peut être seulement ouvert | 1.Une barrière photoélectrique fait obstacle2.Mauvais réglage des commutateurs DIP | 1.Vérification du fonctionnement et du raccordement2.Vérifier le commutateur DIP |
| La commande ne fonctionne pas | Aucune course enregistrée | Programmer la course. Voir la première mise en service |
| Le battant ne s'ouvre/ ne se ferme pas complètement | 1.Force trop faible en cas de fort vent (portails à surface pleine)2.Portail lourd ou dur à manoeuvrer | 1.Régler à nouveau la force (augmenter)2.Vérifier l'état du portail3.Programmer la commande |
| Le récepteur universal (radio) ne fonctionne pas | Veiller à la polarité (bornes15/16) | Permuter les câbles "+" et "-" |
Les ouvre-portails automatiques modèle HC280ML, HC300ML/MLS, HC400ML/MLS, HC600ML/MLS
satisfont aux exigences des sections applicables des normes EN300220-3·EN55014·EN61000-3·EN60555, EN60335-1·ETS 300 683· EN60335-1:2002·EN60335-2-103:2003·EN55014-1:2000+A1+A2·EN55014-2: 2001·EN61000-3-2:2000·EN61000-3-3:1995+A1+EN301489-3,V1.3.1·EN300 220-3V1.1.1·EN 13241-1
ainsi qu'aux dispositions et a tous les compléments des prescriptions communautaires. 73/23/EEC, 89/336EEC, 1999/5/EG
Déclaration d'incorporation
Les ouvre-portails automatiques satisfais sur dispositions de la prescription communautaire 89/393/CEE et de ses compléments, sous réserve d'être installés et entretenus conformément aux indications du fabricant et d'être utilisés en liaison avec un portail lui aussi installé et entretenu conformément aux instructions du fabricant.
Le signataire déclaré par la presente que l'appareil indiqué ci-dessus ainsi que tous les accessoires indiqués dans le manuel satisfont aux prescriptions et normes précités.
B.P.Kelkhoff
