R417TC - Chauffage d'appoint ZIBRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage d'appoint mobile à combustible liquide
Marque	ZIBRO
Modèle	R417TC
Dimensions (L × P × H)	428 × 295 × 513 mm
Poids	9,0 kg
Combustible recommandé	Pétrole pur de haute qualité (Zibro Extra ou Zibro Kristal)
Puissance calorifique max	2400 W (225 g/h)
Consommation de combustible (max)	0,250 L/h (200 g/h)
Autonomie du réservoir	Minimum 16 heures
Capacité du réservoir amovible	4,0 litres
Allumage	Électrique (2 piles LR20 / D, 1,5 V fournies)
Type de mèche	F
Accessoires inclus	Pompe à main, bouchon de transport
Volume minimal de pièce conseillé	40 m³ (environ 16 m²)
Aération requise	Entrée d'air ≥ 50 cm² et sortie d'air ≥ 50 cm²
Température max d'utilisation	Jusqu'à 1500 m d'altitude
Sécurité	Dessus tempéré «Safe Top» ; arrêt automatique si réservoir retiré ; bouton d'extinction d'urgence
Garantie	2 ans (hors consommables)
Entretien courant	Nettoyer avec un chiffon sec ; vérifier et nettoyer le filtre à combustible
Pièces d'usure	Mèche, piles, allumeur, pompe à main
Utilisation interdite	Caravanes, bateaux, cabines de véhicules, pièces sans aération ou sous le niveau du sol

FOIRE AUX QUESTIONS - R417TC ZIBRO

Quel type de combustible utiliser ?

Utilisez exclusivement du pétrole pur de haute qualité, comme Zibro Extra ou Zibro Kristal. Un combustible inadapté peut provoquer fumée, odeur, dépôt de carbone et réduire la durée de vie de l'appareil.

Pourquoi l'appareil dégage-t-il une odeur lors de la première utilisation ?

Lors de la première mise en service, l'appareil neuf peut dégager une odeur de 'neuf'. Assurez une aération supplémentaire ou allumez-le à l'extérieur de l'espace habitable lors des premières utilisations.

Quelles sont les règles de sécurité à respecter ?

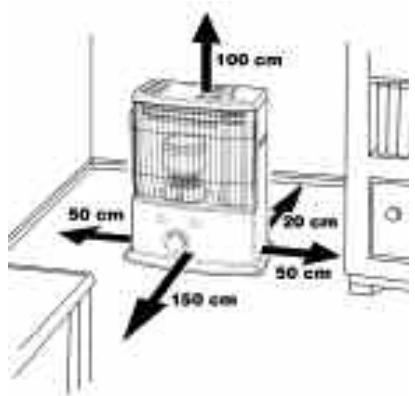

Placez l'avant de l'appareil à au moins 1,5 m des murs, rideaux et meubles. Ne le couvrez jamais. Éteignez-le avant de sortir ou de vous coucher. Surveillez les enfants. Aérez suffisamment la pièce (volume min. 40 m³, entrée/sortie d'air de 50 cm²).

Comment remplir le réservoir ?

Éteignez l'appareil. Retirez le réservoir amovible, dévissez le bouchon. Utilisez la pompe fournie pour transférer le combustible. Remplissez jusqu'au niveau indiqué par la jauge, sans trop remplir. Revissez bien le bouchon et essuyez les éclaboussures. Laissez reposer 30 minutes avant d'allumer.

Comment allumer l'appareil ?

Tournez le bouton central à droite jusqu'à la butée. Appuyez doucement sur le mécanisme d'allumage jusqu'à l'apparition d'une flamme dans le brûleur. N'utilisez jamais d'allumettes ou de briquet.

Comment régler la hauteur de flamme ?

Après 10-15 minutes de fonctionnement, utilisez le bouton central pour ajuster la flamme. La hauteur idéale se situe entre les repères indiqués dans le manuel (figure Q). Une flamme trop haute provoque fumée et suie ; trop basse, odeur et usure de la mèche.

Que faire si la flamme est trop basse ?

Vérifiez d'abord le niveau de combustible (remplir si nécessaire). Assurez-vous que l'aération est suffisante. Si le problème persiste, réglez la hauteur de la mèche en tournant la bague plastique d'un cran vers le haut (procédure détaillée au chapitre F). Utilisez un combustible neuf et de qualité.

Comment entreposer l'appareil en fin de saison ?

Laissez l'appareil consommer tout son combustible en le faisant fonctionner à l'extérieur. Laissez refroidir, nettoyez-le avec un chiffon sec, retirez les piles et rangez-le dans un endroit sec et sans poussière, idéalement dans son emballage d'origine.

Comment transporter l'appareil en toute sécurité ?

Laissez refroidir. Retirez le réservoir amovible et le filtre à combustible. Insérez le bouchon de transport fourni à la place du filtre. Transportez l'appareil toujours à la verticale pour éviter les fuites.

Quels entretiens réguliers effectuer ?

Nettoyez l'appareil avec un chiffon sec. Vérifiez et nettoyez régulièrement le filtre à combustible (retirez-le, nettoyez-le avec du combustible ou une soufflette). Changez la mèche si la combustion reste faible après réglage. Remplacez les piles si l'allumage est faible.

MODE D'EMPLOI R417TC ZIBRO

Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un appareil mobile de chauffage à combustible liquide Zibro. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. À condition, bien sûr, de respecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre appareil mobile de chauffage à combustible liquide Zibro une durée de vie optimale.

Les produits Zibro sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.

Nous vous souhaitons beaucoup de chaleur et de bonheur avec votre Zibro.

Bien cordialement,

PVG International b.v.

Service-Consommateurs

1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.

2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

3 POUR LIRE, DEPLIEZ LA DERNIÈRE PAGE.

Dans les grandes LIGNES

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de chauffage à combustible liquide. Le MANUEL D'UTILISATION (page 5 et suivantes) reprend chaque étape en détail.

1 Retirez les différents emballages (voir le chapitre A, fig. A). 2 Remplissez le réservoir amovible et attendez 30 minutes avant d'allumer l'appareil mobile de chauffage à combustible liquide (voir le chapitre B, fig. H). 3 Placez les piles dans leur logement (voir le chapitre A, fig. F). 4 Vérifiez le positionnement du brûleur ④ celui-ci doit être vertical (voir le chapitre A, fig. E). 5 Allumez l'appareil en tournant à fond le bouton central 2 à droite puis en appuyant doucement sur le mécanisme d'allumage 3 (voir chapitre C, fig. J et K). 6 Après allumage de l'appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l'appareil fonctionne bien (voir le chapitre D). 7 Éteignez l'appareil mobile de chauffage à combustible liquide (voir le chapitre E).

Le remplissage du réservoir doit se faire (sécurité contre l'incendie):

• soit appareil à l'arrêt,
• soit dans un autre local que celui où est installé le chauffage,
• dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de deux nuits.
• Notre appareil dégagera une odeur de 'neuf' en chauffant pour la première fois.
• Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
• Si vous chauffez au Zibro Extra ou Zibro Kristal, vous êtes assurés d'avoir un combustible de bonne qualité et conforme à l'arrêté du 8/1/1998 et du 18/7/2002 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage.
• Si vous changez de marque et/ou de type de combustible, vous devez d'abord vous assurer que l'appareil combustible liquide consomme entièrement le combustible présent.

ÉLÉMENTS

Important

Bouton d’extinction (pour l’arrêt d’urgence) Bouton central 3 Mécanisme d’allumage 4 Brûleur Poignée du brûleur Indicateur du combustible Grille Couvercle du réservoir amovible 9 Réservoir amovible 10 Jauge de combustible du réservoir amovible 1 Allumeur 12 Logement de piles 13 Verrouillage

Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil.

Aérés toujours suffisamment

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser l'appareil en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebailler une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm² pour chaque orifice). N'utilisez pas votre appareil dans les pièces insuffisamment aérées ou situées au-dessous du niveau du sol et/ou au-dessus du niveau plus haut que 1500 mètres, ni dans les caravanes, les bateaux et les cabines de véhicules. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre revendeur.

DESSUS tempéré (le 'SAFE TOP')

L'appareil est muni d'un dessus tempéré, nommé le système 'Safe top'.

Ceci permet de diminuer la température du plateau supérieur.

Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque réduit.

Attention: le plateau supérieur et la grille restent chaud.

Eviter tout contact avec la grille.

Votre appareil a été conçu pour fonctionner avec du pétrole pur, de haute qualité et dénué d'eau, comme Zibro Extra ou Zibro Kristal. Seuls ces combustibles vous assureront une combustion propre et optimale. Reclamez-les chez votre revendeur ou consultez notre site internet pour l'adresse de nos points de ventes. Un combustible de moins bonne qualité peut se traduire par:

un dépôt de carbone excessif sur la mèche une combustion imparfaite une réduction de la durée de vie de l'appareil un dégagement de fumée et/ou de mauvaise odeur un dépôt sur la grille ou le manteau

Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil.

Le chauffage mobile à combustible liquide est un appareil de chauffage d'appoint, à fonctionnement intermittent.

Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes :

Interdiction

- d'utiliser le chauffage mobile à combustible liquide dans les caravanes, les bateaux et les cabines de véhicules - d'utiliser le chauffage mobile à combustible liquide dans les pièces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus du niveau plus haut que 1500 mètres - de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage.

L'utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est impératif de se renseigner auprèsant.

Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter l'appareil dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

Installation de l'appareil

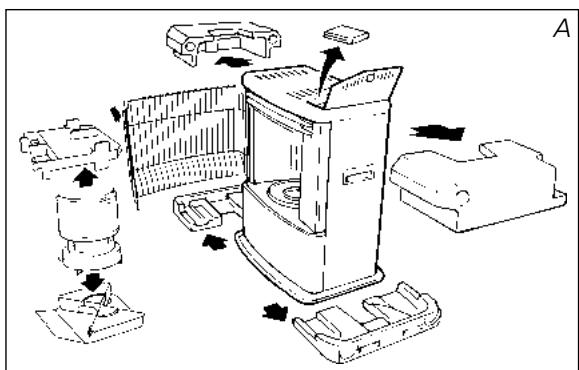

1 Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l'appareil, vous devez disposer:

d'une pompe à carburant d'un bouchon de transport du présent manuel d'utilisation

Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

2 Retirez les calages de protection :

Retirez la cale de maintien en polystyrène au niveau de la grille ⑦. Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant. Retirez la cale de maintien en polystyrène au-dessus du brûleur 4 en la poussant vers le bas et dégagez-la de l'appareil (fig. C). Retirez le brûleur de l'appareil et dégagez-en le matériel d'emballage présent sous le brûleur (fig. D). Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l'aide de la poignée ⑤, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. E). Fermez la grille. Ouvrez le couvercle du réservoir amovible 8 et retirez la cale de carton.

3 Remplissez le réservoir amovible en suivant les instructions du chapitre B. 4 Placez les piles dans leur logement 12, situé à l'arrière de l'appareil mobile de chauffage à combustible liquide (fig. F). Faites attention aux pôles + et -. 5 La surface du sol doit être plane. 6 L'appareil est maintenant prêt à l'emploi.

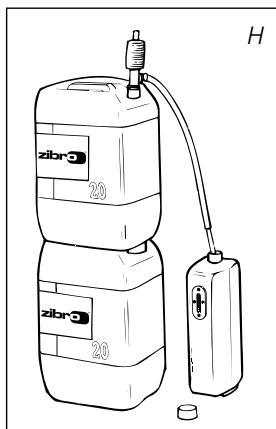

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:

Assurez-vous que l'appareil est éteint. 2 Soulevez le couvercle 8, dégagez le réservoir amovible 9 et retirez-le de l'appareil (fig. G). Attention! Quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir. 3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. H). Introduisez le tuyau flexible dans l'orifice du réservoir amovible. 4 Serrez le bouton situé au-dessus de la pompe (en le tournant à droite).

5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe. 6 Lors du remplissage, observez attentivement la jauge du niveau de combustible (fig. 1). Si le réservoir amovible est plein, désactivez la pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche). Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate). 7 Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir. Essuyez le combustible éventuellement renversé. 8 Vérifiez que le bouchon du réservoir est bien visé. Remettez le réservoir amovible dans l'appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.

C Allumage de l'appareil

Au début, appareil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre appareil la première fois à l'extérieur de l'espace habitable.

Si vous utilisez l'appareil pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela permet à la mèche de s'imbiber de combustible. Procédez de la même manière lors d'un changement de mèche.

Avant d'allumer l'appareil, vérifiez toujours l'indicateur du combustible 6 pour savoir si vous devez remplir le réservoir amovible (vert=plein, rouge=vide).

Allumez l'appareil en vous servant de son allumage électrique. N'utilisez jamais d'allumettes ou de briquet.

Procedez comme suit:

1 Tournez le bouton central 2 à droite jusqu'à la butée (fig. J). En exerçant une petite pression, vous pourriez faire tourner le bouton central un peu plus ; ce dernier revient cependant tout seul par effet rebond. Ainsi, vous mettez la mèche dans la position plus élevée et le système de protection en service. 2 Appuyez sur le mécanisme d'allumage ③ (fig. K) mais pas trop fort. Dès qu'une petite flamme apparaît dans le brûleur 4, vous pouvez relâcher le mécanisme d'allumage.

Si après une première utilisation de l'appareil le bouton ne tient pas enclenché. Tournez le bouton (fig. L) dans le sens inverse des aiguilles d'une montre, puis refaire l'opération inversée pour procéder à l'allumage (chapitre C).

Après allumage de l'appareil, vérifiez toujours que le brûleur 4 est bien vertical en le bougeant légèrement à l'aide de la poignée 5 vers la gauche et vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.

Après allumage de l'appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l'appareil fonctionne bien. Les hauteurs maximales et minimales autorisées pour votre flamme sont indiquées figure Q. Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu'une flamme trop BASSE entraîne la formation d'odeur et d'usure de la mèche.

Vous pouvez régler la flamme un peu en vous servant du bouton central 2 (fig. L).

Si la combustion reste faible, vous devez régler la hauteur de la mèche (voir le chapitre F).

Les causes possibles d'une flamme trop basse sont :

trop peu de combustible (remplissez le réservoir) combustible de mauvaise qualité (consultez votre revendeur) trop peu d'aération (entrouillez une fenêtre ou une porte) usure de la mèche (consultez votre revendeur, ou changez la mèche, voir chapitre M)

L'appareil est équipé d'un système de sécurité qui éteint l'appareil lorsque vous soulevez le réservoir de rechange pour le retirer. Pour rallumer l'appareil, replacer le réservoir et suivre les instructions indiquées dans le chapitre C.

Laissez l'appareil brûler pendant ± 1 minute en position minimum. Appuyez sur le bouton d'extinction ①. La flamme s'éteindra après quelques instants (fig. L).

En cas d'urgence vous pouvez éteindre l'appareil en poussant le bouton d'extinction ① (fig. M).

Réajustement de la hauteur de la mèche

Après un certain temps d'utilisation, la combustion ne s'effectue plus suffisamment (chapitre D). Dans ce cas, vous pouvez régler la hauteur de la mèche. Eteignez l'appareil. Procédez comme suit:

1 Appuyez sur le bouton d'extinction ① (fig. M). 2 Tirez le bouton central ② de l'appareil de manière à ce que le verrouillage ③ soit visible. 3 Mettez la bague plastique entre le pouce et l'index et tirez-la vers l'avant. Tournez la bague de 1 palier plus haut vers la position 2 ou 3 (fig. N). Pressez la bague avec précaution de manière à ce que l'évidement réenveloppe le petit réseau. 4 Poussez avec précaution le bouton central ② pour le mettre en place. Cela ne peut s'effectuer que d'une seule manière : voyez l'arrière du bouton pour la bonne position.

Si le réajustement de la hauteur de la mèche ne donne pas l'effet souhaité, vous devez laisser l'appareil brûler la totalité du combustible (chapitre H).

Si la combustion reste quand même faible et votre mèche se trouve entre-temps en position 3, prenez contact avec votre revendeur, ou changez la mèche, voir chapitre M.

Si la flamme devient trop haute (fig. Q), vous devez remettre le verrouillage 15 un cran plus bas. Si non, vous risquez de provoquer la formation de fumée et de suie.

Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous, vous devez contacter votre revendeur.

L'allumage NE MARCHE PAS.

Les piles ne sont pas bien placées dans leur logement.

Vérifiez (fig. F).

Les piles ne sont pas assez puissantes pour l'allumage.

Changez-les (fig. F).

L'appareil a entièrement consommé son combustible ou bien la mèche a été changée.

Après avoir remis le réservoir amovible en place, attendez 30 minutes avant d'allumer.

Vous avez poussé la coulisse d'allumage ③ trop fort vers le bas. Poussez moins fort (chapitre C). L'allumeur est défectueux. Consultez notre revendeur.

FLAMME instable et/ou SUIE et/ou ODEUR.

Le brûleur 4 n'est pas correctement placé.

Mettez-le bien droit à l'aide de la poignée ⑤ jusqu'à ce que vous puissiez la bouger facilement légèrement à gauche et à droite.

La hauteur de flamme n'a pas été correctement réglée.

Voir la fig. P et les instructions du chapitre D.

Vous utilisez un combustible usage.

Commencez chaque saison froide avec un combustible neuf.

Vous utilisez un combustible inadapté.

Voir LE COMBUSTIBLE APPROPRIÉ.

De la poussière s'est accumulée à l'intérieur de l'appareil.

Consultez votre revendeur.

La hauteur de la mèche n'est pas correcte.

Voir chapitre F.

L'appareil s'eteint lentement.

Le réservoir amovible est vide.

Voir le chapitre B.

Il y a de l'eau dans le réservoir inférieur.

Consultez notre revendeur.

Le haut de la mèche s'est durci.

L'appareil doit consommer tout son combustible (chapitre H). Utilisez un combustible approprié.

Utilisez un combustible usage.

Commencez chaque saison froide avec un combustible neuf.

L'appareil BRULE toujours faiblement.

La mèche est trop basse.

Voir chapitre F.

L'appareil a consommé pratiquement tout le combustible avant d'être de nouveau rempli.

Après avoir placé le réservoir amovible plein, attendez 30 minutes avant d'allumer.

Vous utilisez un combustible usage ou inadapté.

Voir LE COMBUSTIBLE APPROPRIÉ

La pièce est insuffisamment aérée.

Ouvrez largement une fenêtre ou porte pendant quelque temps, puis laissez-la entrouverte.

L'appareil BRULE TROP FORT.

Vous utilisez un combustible inadapté, trop volatil. Voir LE COMBUSTIBLE APPROPRIÉ. La mèche est trop évée. Voir chapitre F.

L'allumeur.

À PROPOS de l'entretien

Votre appareil exige peu d'entretien. Mais vous devez essuyer la poussière et les taches au moyen d'un chiffon sec. À défaut de quoi, des taches tenaces peuvent se former. Normalement, trois éléments sont sujets à l'usure:

1. Les PILES

Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle. Observez les règles en vigueur dans votre commune concernant les petits déchets chimiques.

2. La mèche

Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre l'appareil consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En consommant totalement son combustible, l'appareil dégage une odeur. Il vous est donc conseillé de le faire à l'extérieur de l'espace habitable.

3. L'allumeur

La durée de vie de l'allumeur sera prolongée si vous l'utilisez correctement. Changez les piles à temps et poussez le mécanisme d'allumage vers le bas sans forcer. Si le filament est rompu, l'allumeur doit être remplacé.

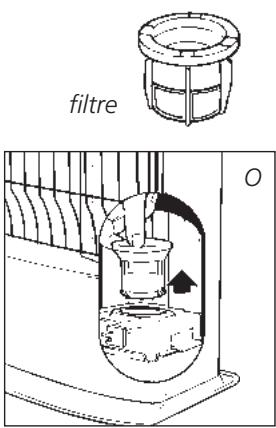

Le filtre à combustible

Vérifiez aussi régulièrement le filtre à combustible.

1 Enlevez le réservoir amovible ⑨ hors de l'appareil puis retirez le filtre à combustible (fig. O). Ayez un chiffon à portée de main pour essuyer le combustible restant. 2 Retirez le filtre à combustible et nettoyez-le avec du combustible ou à l'aide d'une soufflette (ne nettoyez jamais à l'eau!) 3 Remettez le filtre à combustible en place dans l'appareil.

Ne démontez pas vous-même l'appareil. Pour toute réparation eventuelle, contactez toujours votre revendeur.

Avant de procéder à son entretien, laissez l'appareil refroidir.

Entreposage (fin de la SAISON)

À la fin de la saison, nous vous conseillons de faire en sorte que l'appareil consomme la totalité de son combustible puis de l'entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:

1 Allumez l'appareil à l'extérieur de l'espace habitable et laissez-le consommer entièrement son combustible. 2 Laissez l'appareil refroidir. 3 Nettoyez l'appareil à l'aide d'un chiffon sec. 4 Retirez les piles de l'appareil ⑫ et conservez-les dans un endroit sec.

filtre

bouchon de transport

5 Rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la salle suivante. Allumez l'appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. 6 Dans tous les cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre appareil, suivez les instructions de nouveau (du chapitre A).

Afin d'éviter les fuites de combustible durant le transport de l'appareil, vous devez prendre les précautions suivantes:

1 Laissez l'appareil refroidir. Retirez le réservoir amovible de l'appareil et retirez le filtre à combustible (fig. O). Ce dernier peut goutter un peu ; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l'appareil. 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. P) et enfoncez-le bien. 4 Transportez l'appareil toujours en position verticale.

Allumage	électrique
Combustible	Combustible liquide pour apparèils
	mobiles de chauffage (Arrêté du 8/1/1998 et du 18/7/2002)
Puisance calorifique max.	225 g/h	2400 Watt
Conseiller pour des pieces normalement	minimum 40	maximum 85
airées(m3)**
Ne convient pas pour des pieces de volume	40m3/16m2
inférieur à**
Consommation de combustible (l/heure)*	0,250
Consommation de combustible (g/heure)*	200
Autonomie du réservoir (heures)	minimum 16
Contenance du réservoir amovible (litres)	4,0
Poids (kg)	9,0
Dimensions (mm)	largeur	428
(plateau inférieur compris)	profondeur	295
	hauteur	513
Accessoires	pompe à main, bouchon de transport
Piles	2x LR20, MN 1300, 1,5V, size D
Type mêche	F

• En cas de réglage en position maximale. Ces valeurs sont données à titre indicatif.

Le marquage CE correspond à la conformité aux normes EN55014 (1993) et EN50082-1 (1992)

Votre appareil est couvert par une garantie de 2 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :

1 Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n’entraîne pas la reconduction de la garantie. 3 La garantie ne s’applique pas dans les cas suivants : modifications apportées à l’appareil, usage de pièces non d’origine, réparations de l’appareil effectuées par des tiers. 4 Les pièces sujettes à l’usure normale, comme la mèche, les piles, l’allumeur et la pompe à main ne sont pas couvertes par la garantie. 5 La garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications. 6 La garantie ne s’applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d’utilisation, par une négligence ou par l’usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*. 7 Les frais d’expédition et les risques liés à l’envoi de l’appareil ou de ses pièces sont toujours à la charge de l’acheteur.

En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer l'appareil mais éteignez-le immédiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

10 Conseils pour un usage en toute sécurité

1 Attirez l'attention des enfants sur la présence de l'appareil en combustion. 2 Ne déplacez pas l'appareil lorsqu'il chauffe ou s'il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l'entretien de l'appareil. 3 Placez l'avant de l'appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. 4 N'utilisez pas l'appareil dans des pièces poussiéreuses ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale. 5 Éteignez l'appareil avant de sortir ou d'aller vous coucher. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et à l'abri de la lumière (la lumière solaire dégrade la qualité du combustible). 8 N'utilisez jamais l'appareil dans des endroits où des gaz, solvants ou vapeurs nocives (par exemple: gaz d'échappement ou vapeurs de peinture) peuvent être présents. 9 Le plateau supérieur et la grille devant deviennent chauds. L'appareil ne doit jamais être couvert (risque d'incendie). Il faut éviter tout contact avec le plateau supérieur et la grille. 10 Aérez toujours suffisamment.

Le changement de la mèche

M AVANT DE COMMENCER A CHANGER LA MECHE, L'APPAREIL DOIT ETRE ETEINT ET TOTALEMENT REFROIDJI.

1 Ouvrez la porte de réserve et retirez le réservoir amovible. 2 Retirez les piles qui se trouvent dans leur logement à l'arrière de l'appareil. 3 Ouvrez la grille et retirez le brûleur puis refermez la grille. 4 Retirez le bouton central en tirant vers vous. 5 Dévissez les vis de maintien du manteau (3). Soulevez le manteau vers le haut, puis l'inclinez vers vous pour passer l'axe du bouton central. 6 Dévissez les vis papillons (4) de maintien du support mèche. 7 Retirez le support mèche. 8 Enlevez la vis qui se trouve sur l'axe du bouton central. Retirez la butée de maintien en la tirant vers vous. 9 Tournez complètement vers la droite l'axe. 10 Retirez l'ensemble support de mèche en le tirant vers le haut. 11 Retirez la mèche de l'anneau support mèche. Pour cela retirez le crochet de maintien (ergot) du trou de l'anneau de mèche. Pour cela il est conseillé de se munir de gants et d'un récipient permettant la mèche dedans une fois enlevée.

12 Prenez la mèche et positionnez les crochets de maintien (ergots) dans les trous de l'anneau support de mèche. 13 Remettez l'ensemble support de mèche dans son logement. Puis tournez complètement vers la gauche l'axe, pour que celui-ci soit en contact avec le système de cannelure qui se trouve sur le support de mèche. 14 Remettez la butée de maintien en la glissant sur l'axe puis remettez la vis qui se trouve sur l'axe du bouton central. Remettez le support mèche puis vissez les vis papillons (4). 15 Remettez le support de brûleur en place. 16 Serrez manuellement les papillons de manière égale. Pour tester le bon fonctionnement du coulissement de la mèche. Mettez la mèche en position basse puis à l'aide du système masselotte déclenchez l'appareil. Répétez quelques fois. Si la mèche n'arrive pas dans la position la plus BASSE elle a été mal montée et il faut recommencer la procédure à partir de 12. Retirez le bouton central en tirant vers vous. 18 Remettez le manteau dans sa position, les vis de maintien du manteau.

Le bouton central, ouvre la grille et repositionnez le brûleur.

19 Remettez le réservoir amovible, les piles (faites attention au pôle positif et au pôle négatif) et attendez 30 minutes pour que la mèche soit bien imbibée avant de mettre l'appareil en fonctionnement.

4, Rue Jean Sibelius

B. P. 185

76410 SOTTEVILLE-SOUS-LE-VAL

tel: [phone]

fax: [phone]

email: [e-mail]

Listener Gases

Bridge Street
