BRUGSANVISNING R417TC ZIBRO

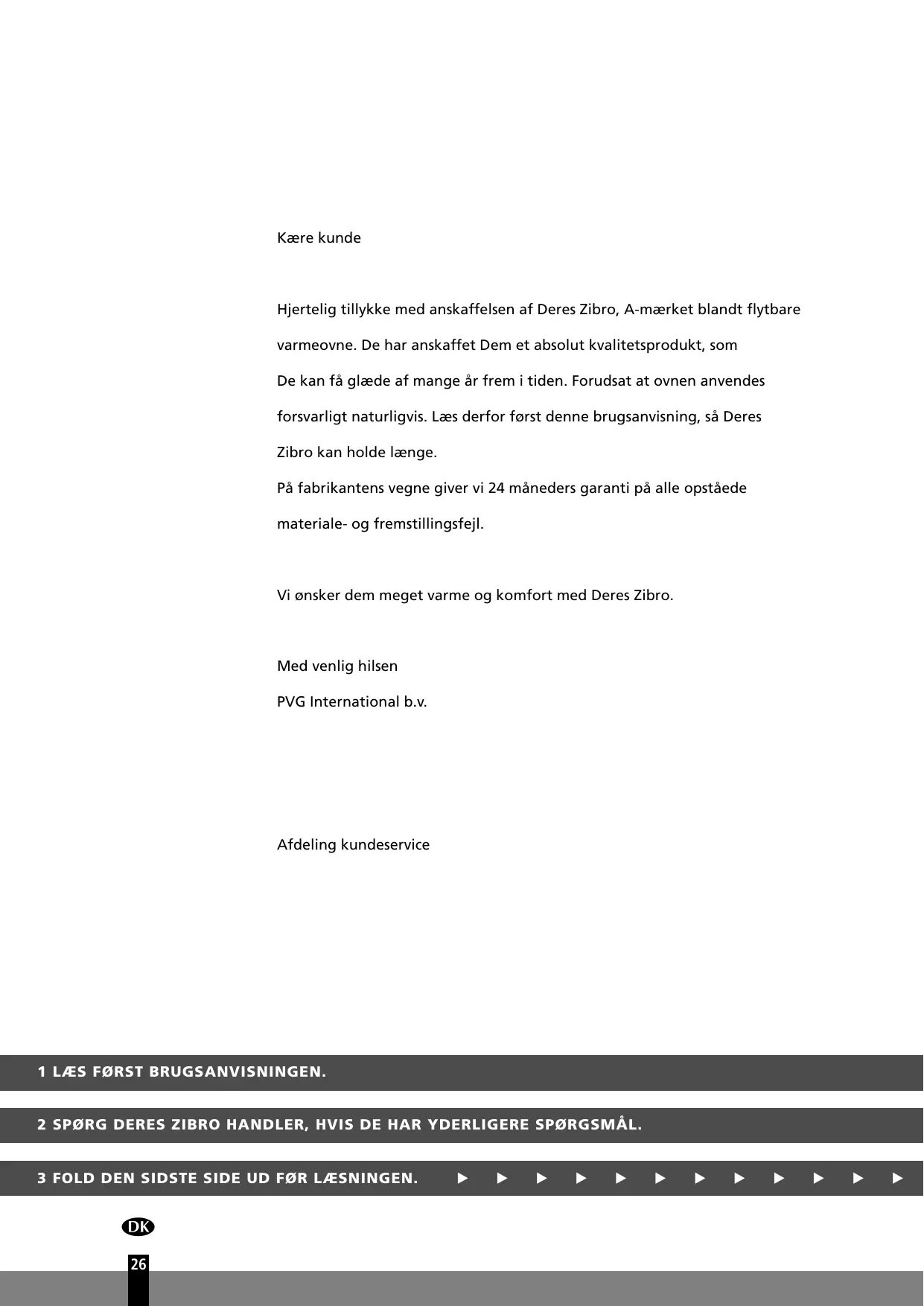

Hjertelig tillykke med anskaffelsen af Deres Zibro, A-mærket blandt flytbare

varmeovne. De har anskaffet Dem et absolut kvalitetsprodukt, som

De kan fá glæde af mange ár frem i tiden. Forudsat at ovnen anvendes

forsvarligt naturligvis. Læs derfor forstijke brugsanvisning, sá Deres

Zibro kan holde lange.

På fabrikantens vegne giver vi 24 maneders garanti på alle opståede

materiale- og fremstellingsfejl.

Vi onsker dem meget varme og komfort med Deres Zibro.

Med venlig hilsen

PVG International b.v.

Afdeling kundeservice

1 Læs Først BRUGSANVISNINGEN.

2 SPÖRG DERES ZIBRO HANDLER, HVIS DE HAR YDERLIGERE SPÖRGSMÄL.

3 FOLD DEN SIDSTE SIDE UD FØR LæSNINGEN.

GENERELT OM BRUGEN

Dette er i store træk, hvordan Deres Zibro skal anvendes. For mere detaljerede handlinger henvises til VEJLEDNINGEN (side 29 og frem).

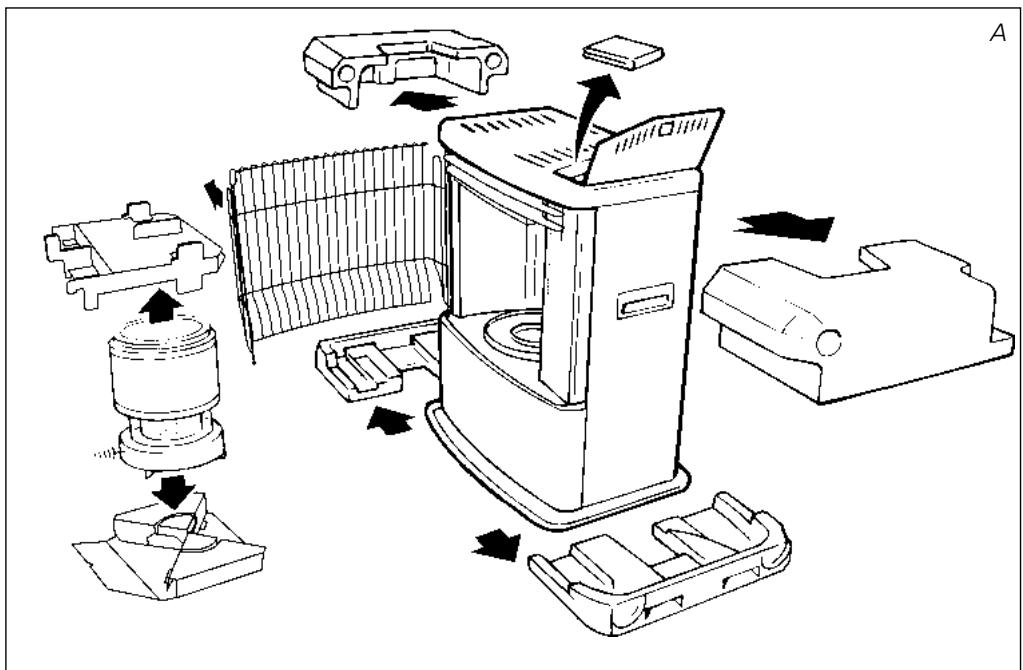

Fjern alt emballagematerialie (se kapitel A, fig. A).
2 Fyld skiftetanken 9 isæt davon i ovenen og vent 30 minutter, for ovenen tændes (se kapitel B, fig. H).
3 Sæt batterierne i holderen (se kapitel A, fig. F).
4 Kontroller at forbrændingskammeret 4 stär helt lodret (se kapitel A, fig. E).
5 Tænd kaminen ved at dreje drejeknappen ② til højre indtil den/DD: ik kan drejes længere og tryk derefterændingsknappen roligt ind (se kapitel C. Fig. J og K).
6 Efter at kaminen er blevet tændt varer det 10 til 15 minutter forend det kan kontrolleres om kaminen brænder korrekt.
7 Sluk for ovnen (se kapitel E).

Den Forste gang lugter ovnen 'ny', när den brænder.
- Opbevar brændstoffet på et køligt og mørkt sted.
- Brændstof ældes. Start hvver fyringssæson med nyt brændstof.
- När De fyrer med Zibro Extra eller Zibro Kristal, er De garanteret brændstof af den rigtige kvalitet.
- Hvis De skifter over til et andet mærke/type petroleum, skal De lade ovenen brænde helt tom første.

VIGTIGDELE

Sluk knap (til nødstop)
Drejeknap
3 Taendknap
Forbrændings-kammer
Händtag til for-brændingskammer
6 Brændstofindikator
Grill
Dæksel til skiftetank
9 Skiftetank
10 Brændstofmeter til skiftetank
1 Glødespiral
Batteriholder
13 Vægehøjde låsemenisme

SORG ALTID FOR TILSTRAEKKELIG VENTILATION

For alle kamin-modeller gælder et bestemt minimumsrum, hvor ovenen kan bruges uden ventilation og uden fare. (se kapitel K). Hvis det pågældende rum er mindre end angivet, skal der altid abnes et vindue eller en dør på klem (± 2,5 cm). Dette tilrådes ögså i rum, der er velisolerede eller uden gennemtræk og/eller ligger over 1500 m. Brug ikke Deres Zibro i kældre aller andere underjordiske rum.

Kun med den rigtige type brændstof er De garanteret ufarlig, effektiv og komfortabel brug af ovenen.

SAFE TOP

Kaminen er udstyret med en "safe top". Denne mindsker temperaturen på toppladen. Dermen bliver risikoen for uheld mindsket, hvis man skullekommen til at berore toppladen.

Pas p: Toppladen er stadigvak varm.

Undgå enhver kontakt med toppladen og frontgitteret.

DET RIGTIGE BRÄNDSTOF

Deres Zibro ovn er fremstillet til at anvende vandfrit, rent petroleum af god kvalitet sà som Zibro Extra eller Zibro Kristal. Kun med dette, fås en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre:

Overdreven tjeraedannelse pa vagen
Ufuldstændig forbænding
Begrænset levetid for væge og oven
Rog ell stank
Hvidt anslag på frontgitter aller topplade.

Det rigtige brændstof er af stor betydning for en ufarlig, effektiv og komfortabel brug af ovenen.

Sporg alto den nærmeste Zibro forhandler after den rigtige type brændstof til Deres oven.

Denne transportprop findes Iost i kassen. Kun med donne kan ovnen Transporteres uden problemer. Gem den derfor omhyggeligt.

VEJLEDNING

A INSTALLATION AF OVNEN

1 Tag forsigtigt Deres Zibro ud af kassen og kontROLLER indholdet. Ud over ovnen skal der forefindes følgende:

En brændstofhævert
En transportprop
Denne brugsanvisning

Gem kassen og emballagematerialiet (fig. A) til opbevaring eller transport.

Fjern emballagematerialiet ved frontgitteret 7. Løft frontgitteret ud af holderen (fig. B) og træk den fremad.
Fjern indpakningsmaterialiet ved brænderen 4, ved at trykke let på forkanten af det øverste indpakningsmaterialie og træk dette langsomt ud af kaminen (fig. C).
Fjern derefter brænderglasset komplet og tag indpakningsmaterialiet under brænderen ud (fig. D).
Sæt derefter brænderen tilbage på dens plads. Check at brænderen er placeret korrekt, ved at skubbe spiralen ⑤ fra den ene side til den,anden (fig. E). Luk gitteret ved at løfte forsigtigt i dette og placér det i hullet.
Abn laget til den transportable tank 8 og fjern papstykket.

3 Fyld skiftetanken som det beskrives i kapitel B.
4 Sæt batterierne i den dertil beregnede holder 12 på bagsiden af ovenen (fig. F). Vær opmærksom på ± polerne.
5 Gulvet skal vare stabilt og i vater. Flyt ovenen, hvis den ikke står helt i vater. Forsøg ikke at korrigere dette ved at lægge bøger eller andet under den.
6 Deres Zibro er nu klartilbrug.

B PÄFYLDNING AF BRÄNDSTOF

Fyld/DD skiftetanken i beboelsesrum, men et mere velegnet sted (man kan alto komme til at spilde lidt). Pafyldningen foretages salledes:

1 Sorg for, at ovenen er slukket.
2 Åbn dækslet 8 og løft skiftetanken 9 ud af ovenen (fig. G). Bemærk: Det kan dryppe lidt fra tanken. Sæt skiftetanken ned på jorden (med proppen opad) og skru tankproppen af.

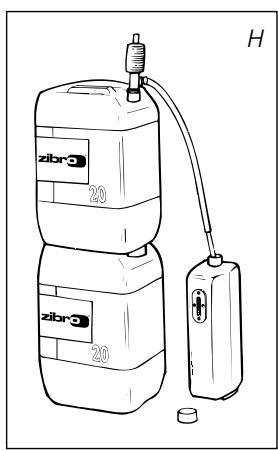

Stik det glatte og hårdeste rør på brændstofhæverten ned i dunken. Sørg for at dunken står hjere end skiftetanken (fig. H). Den ribbede slange stikkes ind i abningen på skiftetanken.

4 Drej knappen overst på pumpen fast (til højre).
Tryk på pumpens orange handtag et par gange, til brændstoffet beynder at lobe ned i skiftetanken. När dette sker, behoover man ikke at trykke mere på pumpen.
6 Hold øje med brændstofmeteret på skiftetanken under pafyldningen 10 (fig. I). När den er fuld, standses pafyldningen ved at dreje knappen øverst på pumpen løs (til venstre). Fyld ikke tanken for meget. Særligt ikke, hvis brændstoffet er meget koldt (brændstoffet udvider sig,;när det bliver varmere).
7 Lad brændstoffet, som er blevet til overs i pumpen lobe tilbage i dunken og fjern forsigtigt pumpen. Skru tankens dæksel godt på. Fjern eventuelt spildt brændstof.
8 Kontroller om tankproppen sidder rigtigt og er skruet fast. Sæt skiftetanken tilbage i ovenen (med dækslet nedad). Luk dækslet.

C SÄDAN TÄNDES OVNEN

En ny oven kan i starten forårsage en svag lugt. Sørg derfor for ekstra ventilation ellerænd ovnen første gang utden for beboelsesrummet.

Hvis ovnen bruges for første gang, skal man vente ca. 30 minutter after, at den fyldte skifftetank er anbragt, før ovnen tændes. På denen MADE kan vægen suge brændstof til sig. Det samme gælder, hvis ovnen har værét brændt helt tør og after udskiftning af vægen.

För kaminen tændes, kontroller da altid brændstofindikatoren 6 for at vide om tanken skal pafylde.

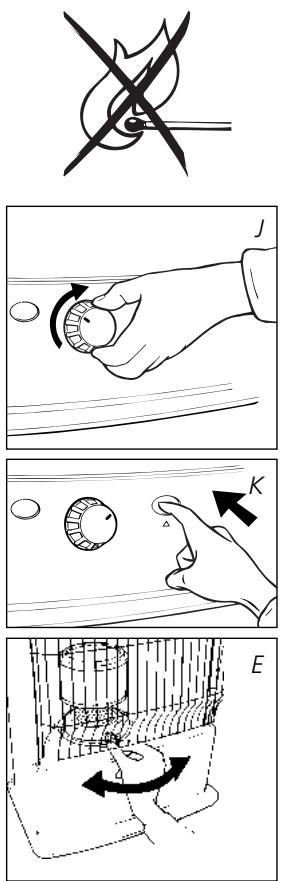

Tænd altid ovnen med den elektriske tænder. Brug aldrig tændstikker eller en lighter. Sādan gør De:

1 Drej drejeknappen ② til højre indtil den/DD kon komme længere (fig. J). Med et let tryk kan man dreje drejeknappen lidt længere frem, men den fejdrer tilbage af sig selv.
Tryk tændknappen ③ ind (fig. K), men/DD, S snart man kan se en flamme i forbrændingskammeret, kan man slippe tændknappen.

Kaminen har kun kortvarigt været i brug og drejeknappen bliver ikke lately. Drej første drejeknappen (fig. L) helt mod venstre for at ægen brings i den hjoste position inden at der tændes (kapitel C).

Efter ovenen er tændt, skal det altid kontrolleres, at forbrændingskammeret 4 stär rigtigt, ved at skubbe det fra venstre til højre (fig. E) vha. handtaget 5. Dette skal kinne foretages,uden modstand.Hvis forbrændingskammeret ikke stär rigtigt, kan det medfrole røg- og sodudvikling.

D REGULERING AF FLAMMEN

After at kaminen er blevet tændt varer det 10 til 15 minutter kan flammen ses i overste brandkammer. Først da kan det kontrolleres, at flammen står korrekt. En for høj flamme kan forårsage røg- og sodudvikling, mens en for lav flamm medfærer lugtudvikling. På sider ved sider af folde ud-siden kan De se flammens maksimale og minimale brændehøjde (fig. Q). Flammen kan derefter justeres med drejeknappen ② (fig. L).

En for lav flamme kan skyldes:

for lidd brændstof (fyld tanken)
därlicht brændstof (sporg forhandleren)
for lidd ventilation (abn et vindue ell er en dor paskem)
Slitage på vægen (kontakt din forhandler eller udskift vegens se kapitel M)

Safremt flammer forbliver lav after justering, skal vægens brændehøjde justeres. (Kapitel F)

Kaminen er udrustet med et sikkerhedssystem, som slukker kaminen, nr brændstoftanken bliver taget ud af kaminen. For ingen at kinne tændekaminen, skal brændstoftanken sættes tilbage i kaminen og man følger instruktionerne som angivet i kapitel C.

E SADAN SLUKKES OVNEN

Lad ovenen brænde i ca. et minut på laveste blus. Tryk på sluk knappen ①. Flammen går derefter ud af sig selv. (fig. M).

I nodstilfaelde kan ovenn slukkes med sluk knappen ① (fig. M).

Efter et vist tidsrum er forbrændingen ikke mere tilstrækkelig (kapitel D). Ialand kan vægehøjden justeres for at forbredre forbrændingen. Til dette formål skal varmeovnen ære slukket. Gør følgende:

1 Tryk på sluk knappen ① (fig. M).
2 Træk i drejeknappen 2 på varmeovnen, säledes at låsen til vægehøjden 15 bliver synlig.
3 Tag plastringen mellem tommelfinger og pegefinger og træk den frem. Drej ringen et trin højere til indstilling 2 eller 3 (fig. N). Tryk forsigtigt mod ringen, säledes at udsparingen igen lukker omkring pallen.
4 Skub forsigtigt drejeknappen tilbage på plads. Dette kan kun gøres på en måde: Se på bagsiden af hætten for at &, der den rigtige position.

Hvis justeringen af vægehøjden ikke giver det ønskede resultat, skal man lade varmeovnen brænde til den er helt tom (kapitel H).

Kontakt forhandleren eller udskift vægen (se kapitel M), hvis forbrændingen stadig er for lav og vægen i mellemtiden stared på indstilling 3. Hvis forbrændingen er for hj after justeringen (fig. Q), skal låsen til vægehøjden indstilles et trin lavere. Ellers er der risiko for røg- og soddannelse.

G FUNKTIONSFEJL, ARSAGER OG LØSNINGER

Hvis en Funktionsejl ikke kan afhjælpes med nedenstænde anvisninger, skal De kontakte Deres Zibro forhandler.

DEN KAN IKKE TÄNDES.

Batterierne ligger不解igt i holderen. Kontroller dem (fig. F).
Batterierne er/DDerke kraftige nok til taendingen. Udskift dem (fig. F).
De har ladet ovenen brænde welt tom eller vægen er udskiftet. Vent 30 minutter after den fyldte skifitetank er blevet anbragt, før ovenenændes.
De trykkerændingsknappen ③ for hårdt ned. Tryk mindre hårdt (kapitel C).
Glodespiralen er defekt. Kontakt Deres forhandler.

UJAEVN FLAMME OG/ELLER SOD OG/ELLER LUGT.

Forbrændingskammeret 4 stär ikke rigtigt. Sæt det rigtigt vha. handtaget 5, til man let kan skubbe det fra venstre til højre.
Flammehojden er/DDrigt indstillet. Se fig. P smt anvisningerne i kapitel D.
Der bruges for gammelt brændstof. Start haver fyringsssæson med nyt brændstof.
Der bruges forkert brændstof. Se DET RIGTIGE BRAENDSTOF (kapitlet "Hvad man først skal vide").
Der er tale om stovsamling nederst i ovenen. Sporg forhandleren.
Flammehojden er/DDrigt indstillet. Se kapitel F.

OVNEN SLUKKER LANGSOMT AF SIG SELV.

Skifftetanken er tom. Se kapitel B.
Der er vand i bundtanken. Kontakt Deres forhandler.
Vægen er blevetHardpəoversiden. Ladovnenbrændehelt (kapitelH).
Der bruges for gammelt brændstof. Start hver fyringsæson med nyt brændstof.

OVNEN BLIVER VED MED AT BRÄENDE LAVT.

Vægen stär for lav.
Indstil lASN til vægehøjden et trin højere (kapitel F)
Ovnen havde brugt næsten al brændstoffet, før den blev fyldt op. Vent 30 minutter after den fyldte skiftetank er blevet anbragt, før ovnen tændes.
De bruger for gammelt eller forkert brændstof. Se DET RIGTIGE BRAENDSTOF (kapitlet "Hvad man første skal vide").

Glodespiralen

Brændstofffilter

Rummeterutilstrækkeligtventileret. Abn enddorller et vindue og lad den/det derefter stpaku klem.

OVNEN BRÅNDER FOR HØJT MED FLAMMER, DER IKKE KAN REGULERES.

De bruger forkert og for flygtigt brændstof. Se DET RIGTIGE BRAENDSTOF (kapitlet "Hvad man første skal vide").
Vægen stared for højt.
Indstil læsen til vægehøjden et trin lavere (kapitel F)

H OM VEDLIGEHOLDELSEN

Deres Zibro kræver ganske lidd vedligeholdelse, husk ovnen skal være kold. Støv og pletter skal dog tørres af med en fugtig klud snarest muligt, da der ellers kankommen pletter, der er vanskelige at fjerne. Normalt er det kun to dele, der udsættes for slitage:

1. BATTERIERNE

Disse kan man selv udskifte. Smid/DDie de gamle batterier i skraldeposen.Folg de lokale regler for kemisk affald i DeresDDRnne.

For at forlænge vægens levetid, skal ovnen regelmæssigt brænde helt tør (til den slukker af sig selv). Dette gøres, hvis man mærker, at flammen bliver svagere. Närden brænder tør, opstår der lidt lugtgener, sä det anbefales at foretage dette uden for beboelsesrummet.

3. GLODESPIRALEN

Glødspiralen holder længere, hvis De tænder den på den korrekte næde. Udskift batterierne i tide og pas på at De/DDIkke trykker glødspiralen forHardt ned i vægen. Hvis ovenen er ny eller har været brændt tør, sa skal den stå i min. 20 minutes after der er pafyldt brændstof inden den på ny tændes, da glødspiralen ellers kan knække.

BRANDSTOFfilteret

Kontroller jævnligt brændstofsien:

Fjern tanken ⑨ fra ovenen og fjern brændstofsien (fig. O). Den kan dryppe. Hold en klud inden for rækkevidde. Vend brændstofsien på hovedet og tøm den ved at banke den ud på et HARDt underlag. (Må ikke rengøres med vand!) Genanbring sien i ovenen.

Lad ovenen kôle af, for De foretager vedligeholdelse.

SLUT PÄ FYRINGSSAESONEN

Vi anbefaler, at ovenen brændes welt tør ved afslutningen af fyringssæsonen, hvorefter den let kan opbevares. Følg nedenstående anvisninger:

1 Tænd for ovnen.uden for beboelsesrummet og lad den brænde helt tør.
2 Lad ovnen kole af.

transportprop

3 Rengør ovenen med en fugtig klud og tør after med en tør klud.
4 Tag batterierne ud af ovenn 12 og opbevar dem et tort sted.
5 Opbevar ovnen stovfrit. Om muligt i den originale emballage. Overskydende brændstof kan ikke anvendes i den følgende fyringssæson. Brændstofrester bortskaffes i henhold til kommunens gældende regler om kemisk affald.
6 Begynd altid den nye fyringssæsson med nyt brændstof. Nár ovnen på ny tages i brug foulges vejledningen (fra kapitel A).

J TRANSPORT

For at forhindre, at ovnen lækker under transport, skal der tages følgende forholdsrangler:

1 Lad ovenen kole af.
Fjern skiftetanken fra ovenen og fjern brændstoffiltret (fig. O). Det kan dryppe lidt fra dette. Hav en klud klar. Opbevar ikke brændstoffiltret og skiftetanken i ovenen.
3 Tryk transportproppen fast p.brændstoffiltrets plads (fig. P).
4 Transporter altid ovenen i lodret stilling.

K SPECifikATIONER

Tænding	elektrisk	Mål (mm)	bredde	428
Brændstof	Zibro	(inklusive bundplade)	dybde	295
Kapacitet (kW)*	2,40		højde	513
Velegnet rum (m3)**	40-85	Tilbehør:	brændstofhævert
Brændstoffforbrug (l/time)*	0,250		transportprop
Brændstoffforbrug (g/time)*	200	Krævede batterier	2x LR20, MN 1300
Brændetid pr. tank (timer)*	16,0		1,5V
Indhold skifftetank (liter)	4,0	Type væge	F
Vægt (kg)	9,0

• Ved indstilling på højeste stand
  ** Oplyste værdier er indikative

L GARANTIBETINGELSERNE

På Deres Zibro fær De 24 maneders garanti regnet fra købsdatoen. I dette periode afhjælpes alle materiale- og fremstellingsfejl gratis. Derfor gælder følgende regler:

1 Alle yderligere krav på skadesgodtgorelse, inklusive afterfolgende skade afvises udtrykkeligt.
2 Reparation og udskiftning af dele i garantiperioden medforer ikke

forlaengelse af garantien.

3 Garantien bortfalter, hvis der er foretaget ændringer, hvis der er monteret uoriginale reservedele, eller hvis ovenen har været repareret af tredjemand.
4 Dele der er udsat for normal slitage, som batterier, vyege og brændstofhævert er/DDke omfattet af garantien.
5 Garantien gælder kun, hvis De kan fremlægge det originale dateredekøbsbevis, og hvis der ikke er foretagetændringer på dette.
6 Garantien gælder ikke for skade, der er opstæt ved handlinger, der afviger fra brugsanvisningen, ved forsommelse eller ved brug af forkert eller forældet braendstof. Forkert brændstof kan endogøre farligt. Derfor anbefales brugen af Zibro Extra eller Zibro Kristal i kaminen. Zibro Extraulled Zibro Kristal er et kvalitetsprodukt, som er specielt velegnet til brug i kaminen.
7 Fragtomkostninger og risiko ved forsendelse af ovenen ell er dele af dette er altid for købers regning.

For at undgå unødvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en løsning i denen, indleveres ovnen til reparation hos Deres Zibro forhandler.

• Ved brug af forskert braendstof soder vægen til (bliver hård).

** Let antaendelige stoffer kan f.eks. medfrole en ukontrollabel forbranding, med stikflammer til folger. Provi sà tilfælde ikke at flytte ovenen, men sluk omgående for den (se kapitel E). I nødstilfælde kan der anvendes en ildslukker, men i sá fald edulukkende af type B: kulsyre-ller pulverslukker.

10 TIPS FOR UFARLIG BRUG

1 Forklar altid børnene, at der er en brændende oven i nærheden.
2 Flyt aldrig ovnen, mens davon brænder eller stadig er varm. I dette tilfælde på den heller ikke pafyldes eller vedligeholds.

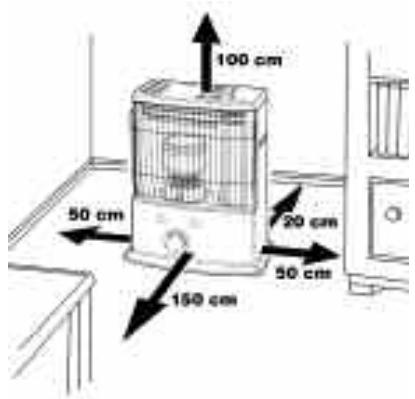

3 Anbring ovnen sá dens forkant er mindst 1,5 meter fra mure, gardinen og mobler. Sørg ogssfor fri plads over ovnen.
4 Brug/DDke ovnen i stovede rum og anbring den/DDke pa steder med meget træk. I begge tilfaelde kan der/DDke fAs en optimal forbranding.
5 Sluk ovnen, for De forlader huset ellr gär i seng.
6 Opbevar og transporter altid brændstof i de fertil beregnede tanke og dunke.
7 Sørg for, at brændstoffet ikke udsættes for varme eller ekstremetelemperaturforskelle. Opbevar altid brændstoffet på et køligt, tør og mørkt sted (sollys kan reducere kvaliteten).
8 Brug aldrig ovnen på steder, hvor der kan vare skadelige gasser ell er dampe (f.eks. udstødningsgas eller malingsdampe).
9 Den øverste del af kaminen bliver varm. Kaminen ma ikke tildækkes (brandfare). Undgå enhver kontakt med toppladen og frontgitteret.
10 Sorg altid for tilstrækkelig ventilation.

UDSKIFTNING AF V&AGEN

L

INDEN DU PABEGYNDER UDSKIFTNINGEN AF VæGEN, SKAL KAMINEN VARE SLUKKET OG HELT AFKOLET.

1 Åbn tankventilen og tag skiftetanken ud.
2 Tag batterierne ud af batteriholderen.
3 Loft risten op ad indskaringen og træk den fremad. Tag brænderhovedet ud af kaminen. Luk risten.
4 Træk drejeknappen af kaminen.
5 Skru de tre kappeskruer på undersiden af kaminen løs. Træk;kappen lidt fremad og fjern den fra bundpladen.
6 Løsn vingemøtrikkerne under brændersædet.
7 Loft brændersædet og vægemekanismen.
8 Løsn den skrue, der holder bøjlen fast, og fjern bøjlen.
9 Drej akslen helt om til højre og løsn vægeholderen (med vægen) fra akslen.
10 Loft vageholderen op og skyd den af luftskakten.
11 Klem vægen sammen, sä vægenkommen fri af vægeholderen og tag vægen ud. Brug handsker til dette og stil en lille bakke frem til atkommen den gamle vægen i.

DK

12 Sæt vægen i vægeholderen, sorg for at den vender den vej der er angivet i vægeholderen.
13 Anbring vægeholderen (med vægen) over luftskakten. Placer derefter enden af akslen i højre side i rillen i vægeholderen og drej—hele akslen til venstre.
14 Sæt bojlen på pladsigen (vægens position skal regulerestil No.1).Stram den skrue, der holder bojlen fast.
15 Sæt brændenderholderen tilbage.
16 Spænd vingeskruerne fast.
17 Anbring drejeknappen på vægemekanismen. Drej knappenHLTtilhøjre.Aktiver faldsikringen og kontroller, at kovsen gärned i den nederste stilling. Gentag dette nogle gange. Hvis vaegen ikke kommt ned i den nederste position, er den forkert monteret, og proceduren skal gentages fra trin 12. Træk drejeknappen af kaminen.
18 Sæt kappen tilbage og skru de tre kappeskruer fast. Sæt drejeknappen og forbrændingskammeret på pladsigen. Kontroller, at sidstnævnte står lige, ved atAGE fat iHandtaget og skubbe den lidt til venstre og højre. Luk risten.
19 Sæt den fyldte skifftetank tilbage. Sæt batterierne i batteriholderen (bemærk plus og minus). Når skifftetanken og batterierne er anbragt, skal du vents 30 minutter, for du tænder for kaminen.

Estimado CLIENTE:
