R 316 C - Chauffage d'appoint ZIBRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convecteur à pétrole
Marque	ZIBRO
Modèle	R 316 C
Catégorie	Chauffage d'appoint
Dimensions (L × P × H)	428 × 295 × 513 mm
Poids	9,0 kg
Alimentation	2 piles 1,5 V type D (R20)
Puissance calorifique max	3000 W (250 g/h)
Consommation de combustible	0,313 L/h
Autonomie du réservoir	Min. 13 heures
Capacité du réservoir	4 litres
Combustible recommandé	Pétrole pur de haute qualité (Zibro Plus)
Type de mèche	F
Allumage	Électrique
Sécurité	Extinction automatique, dessus tempéré Safe Top
Entretien	Nettoyage régulier du filtre à combustible, changement de mèche
Accessoires fournis	Pompe à main, bouchon main propre, bouchon de transport
Garantie	2 ans
Volume minimal de la pièce (normalement aérée)	85 m³
Volume minimal de la pièce (sans renouvellement d'air)	46 m³

FOIRE AUX QUESTIONS - R 316 C ZIBRO

Pourquoi mon convecteur ne s'allume-t-il pas ?

Vérifiez d'abord que les piles sont correctement installées et suffisamment puissantes. Assurez-vous que le réservoir amovible est plein et que la mèche a imbibé le combustible pendant 30 minutes. N'appuyez pas trop fort sur le mécanisme d'allumage. Si le problème persiste, l'allumeur est peut-être défectueux.

Comment remplir le réservoir de pétrole ?

Éteignez l'appareil. Retirez le réservoir amovible du convecteur. Utilisez la pompe à main fournie pour remplir le réservoir en observant la jauge. Ne remplissez pas trop (surtout si le combustible est froid). Refermez bien le bouchon avec le bouchon 'main propre' et essuyez tout déversement.

Que faire si le convecteur dégage une odeur ?

Lors de la première utilisation, une odeur de 'neuf' est normale. Aérez la pièce. Si l'odeur persiste, vérifiez que vous utilisez un combustible approprié et que la mèche n'est pas usée. Assurez-vous aussi que le brûleur est bien vertical et que la flamme n'est pas trop basse.

Comment régler la hauteur de la flamme ?

La hauteur de flamme optimale est indiquée figure S de la notice. Utilisez le bouton central pour un réglage fin. Si la flamme est trop basse ou trop haute, vous devez réajuster la mèche (voir chapitre F). Une flamme trop haute produit de la suie, trop basse dégage des odeurs.

Comment entretenir le filtre à combustible ?

Retirez le réservoir amovible, puis le filtre à combustible. Nettoyez-le avec du pétrole ou une soufflette (jamais à l'eau!). Remettez-le en place. Une vérification régulière est recommandée.

Quelles sont les consignes de sécurité importantes ?

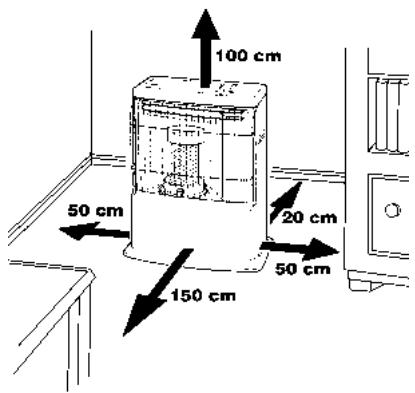

Placez l'avant du convecteur à au moins 1,5 m des murs et rideaux. Ne le couvrez jamais. Aérez la pièce (entrebâillez une fenêtre si le volume est inférieur à 85 m³). Éteignez l'appareil avant de sortir ou de vous coucher. Utilisez uniquement du pétrole adapté.

Comment changer la mèche ?

Éteignez le poêle et laissez-le refroidir. Retirez le réservoir, les piles, la grille et le brûleur. Suivez les étapes du chapitre M de la notice pour démonter l'ancienne mèche et installer la nouvelle. Assurez-vous que la mèche est bien positionnée avant de remonter.

Pourquoi la flamme est-elle instable ou produit-elle de la suie ?

Vérifiez que le brûleur est bien vertical (bougez-le légèrement). Utilisez un combustible neuf et adapté. Nettoyez la poussière sous le convecteur. Ajustez la hauteur de mèche si nécessaire. Si le problème persiste, contactez le revendeur.

Comment transporter le convecteur en toute sécurité ?

Laissez-le refroidir. Retirez le réservoir amovible et le filtre à combustible. Placez le bouchon de transport à la place du filtre. Transportez toujours l'appareil en position verticale.

Que faire en fin de saison de chauffe ?

Faites consommer tout le combustible à l'extérieur de la maison. Nettoyez l'appareil, retirez les piles, nettoyez le filtre et rangez-le dans un endroit sec. Utilisez du combustible neuf la saison suivante.

MODE D'EMPLOI R 316 C ZIBRO

La marque NF garantit

la qualité de cet article

suivant les normes françaises

et Règlement de certification

de l'application NF 128

CHAUFFAGES MOBILES À COMBUSTIBLE LIQUIDE

NF 128 02/01

CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS

COMPLEMENTAIRES DEFINIES PAR LE REGLEMENT

PARTICULIER DE LA MARQUE NF 128

Principales characteristiques certifiees:

• Sécurité du dispositif d'allumage
• Débit calorifique
• Efficacité des dispositifs de sécurité Stabilité
• Contrôle de la teneur en NO_X dans les produits de combustion
• Contrôle de la qualité de la combustion (absence de CO) Endurance
• Intermittence

Conseils d'utilisation et d'entretien

Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur l'appareil

Référence et numéro de lot ou de série de l'article : se reporter au produit

Pays-Bas Tél. : [phone]

En cas d'insatisfaction, consultez d'abord :

En France : PVG France SARL

4, Rue Jean Sibelius, BP 185

76410 SOTTEVILLE-SOUS-LE-VAL

Tel.: [phone] - Fax: [phone]

Si une difficulté subsistait, vous pouvez écrire au LNE

LABORATOIRE NATIONAL D'ESSAIS

Service Certification et Conformité Technique

1, Rue Gaston Boisier - 75724 PARIS CEDEX 15

FICHE informative

La marque NF garantit la qualité de cet article suivant les normes françaises et Règlement de certification de l'application NF 128

CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTAires DEFINIES PAR LE REGLEMENT PARTICULIER DE LA MARQUE NF 128

Principales characteristiques certifiees:

• Adaptation au(x) convecteur(s) pour lesquels la mèche est revendiquée
• Débit calorifique pour ce(s) convecteur(s)
• Contrôle de la qualité de la combustion

Conseils d'utilisation et d'entretien

Se reporter à la notice jointe au convecteur et aux indications figurant sur l'emballage de la mèche.

Référence et numéro de lot ou de série de l'article : se reporter au produit

Pays-Bas Tél. : [phone]

En cas d'insatisfaction, consultez d'abord :

En France: PVG France SARL - 4, Rue Jean Sibelius, B. P. 185

76410 SOTTEVILLE SOUS LE VAL - Tél.: [phone] - Fax:

02.32.96.07.77

Si une difficulté subsistait, vous pouvez écrire au LNE

LABORATOIRE NATIONAL D'ESSAIS

Service Certification et Conformité Technique

1, Rue Gaston Boisier - 75724 PARIS CEDEX 15

Chère Madame, Cher Monsieur,

Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un convecteur à pétrole Zibro Kamin. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. A condition, bien sûr, de respecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre convecteur à pétrole Zibro Kamin une durée de vie optimale.

Les produits Zibro Kamin sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.

Nous vous souhaitons beaucoup de chaleur et de confort avec votre Zibro Kamin.

Bien cordialement,

PVG International b.v.

Service-Consommateurs

1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.

2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR ZIBRO KAMIN.

3 POUR LIRE, DEPLIEZ LA DERNIÈRE PAGE.

Dans les grandes LIGNES

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre convecteur à pétrole. Le MANUEL D'UTILISATION (page 5 et suivantes) reprend chaque étape en détail.

1 Retirez les différents emballages (voir le chapitre A, fig. A). 2 Remplissez le réservoir amovible 9 et attendez 30 minutes avant d'allumer le convecteur à pétrole (voir le chapitre B, fig. l). 3 Placez les piles dans leur logement (voir le chapitre A, fig. F). 4 Vérifiez le positionnement du brûleur ④ celui-ci doit être vertical (voir le chapitre A, fig. E). 5 Allumez le convecteur en tournant à fond le bouton central ② à droite puis en appuyant doucement sur le mécanisme d'allumage ③ (voir chapitre C, fig. K et L). 6 Après allumage du convecteur, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler que le convecteur fonctionne bien (voir le chapitre D). 7 Eteignez le convecteur à pétrole (voir le chapitre E).

Le remplissage du réservoir doit se faire (sécurité contre l'incendie):

• soit appareil à l'arrêt,
• soit dans un autre local que celui où est installé le chauffage,
• dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de deux nus.
• Voiture convecteur dégagera une odeur de 'neuf' en chauffant pour la première fois.
• Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
• Si vous chauffez au ZIBRO Plus, vous êtes assurés d'avoir un combustible de bonne qualité et conforme à l'arrêté du 8/1/1998 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage.
• Si vous changez de marque et/ou de type de pétrole, vous devez d'abord vous assurer que le convecteur à pétrole consomme entièrement le combustible présent.

Important

Bouton d’extinction Bouton central Mécanisme d’allumage Brûleur Poignée du brûleur Indicateur du combustible Grille Couvercle du réservoir amovible Réservoir amovible Jauge de combustible du réservoir amovible Verrouillage Allumeur Logement des piles

Ce que vous DEVEZ SAVOIR au prealable:

Seul un combustible approprié vous garantit un usage sûr et durable de votre convecteur.

Vous pouvez trouver le bouchon main propre à l'arrête du convecteur. Celui-ci sert à ouvrir le bouchon du réservoir en évitant d'avoir les mains sales.

Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter le convecteur dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

Aérés toujours suffisamment

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser le convecteur en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebailler une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm² pour chaque orifice). N'utilisez pas votre convecteur dans les pièces insuffisamment aérées ou situées au-dessous du niveau du sol et/ou au-dessus du niveau plus haut que 1500 mètres, ni dans les caravanes, les bateaux et les cabines de véhicules. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre revendeur.

DESSUS tempéré (le 'SAFE TOP')

Le poêle est muni d'un dessus tempéré, nommé le système 'Safe top'.

Ceci permet de diminuer la température du plateau supérieur.

Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque réduit.

Attention: le plateau supérieur et la grille restent chaud.

Eviter tout contact avec la grille.

Votre convecteur a été conçu pour fonctionner avec du pétrole pur, de haute qualité et dénué d'eau, comme Zibro Plus Extra et Zibro Plus Kristal. Seuls ces combustibles vous assureront une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par:

un dépôt de carbone excessif sur la mèche une combustion imparfaite une réduction de la durée de vie du convecteur un dégagement de fumée et/ou de mauvaise odeur un dépôt sur la grille ou le manteau

Un combustible approprié est donc essentiel pour un usage sûr et durable de votre convecteur.

Consultez toujours votre revendeur le plus proche sur le combustible approprié pour votre convecteur à pétrole.

Installation du convecteur

1 Retirez avec précaution votre convecteur du carton et vérifiez-en le contenu. En plus du convecteur, vous devez disposer:

d'une pompe à combustible d'un bouchon de transport d'un bouchon "ouverture main propre" du présent manuel d'utilisation

Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

2 Retirez les calages de protection :

Retirez la cale de maintien en polystyrène au niveau de la grille ⑦. Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant. Retirez la cale de maintien en polystyrène au-dessus du brûleur en la poussant vers le bas et dégagez-la du convecteur (fig. C). Retirez le brûleur du convecteur et dégagez-en le matériel d'emballage présent sous le brûleur (fig. D). Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l'aide de la poignée ⑤, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. E). Ouvrez le couvercle du réservoir amovible 8 et retirez la cale de carton.

3 Remplissez le réservoir amovible en suivant les instructions du chapitre B. 4 Placez les piles dans leur logement 13, situé à l'arrière du convecteur à pétrole (fig. F). Faites attention aux pôles + et -. 5 La surface du sol doit être plane. Déplacez le convecteur s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque. 6 Le convecteur est maintenant prêt à l'emploi.

B Remplissage du combustible

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:

Assurez-vous que le convecteur est éteint. 2 Soulevez le couvercle 8, dégagez le réservoir amovible 9 et retirez-le du convecteur (fig. G). Attention! Quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir, à l'aide du bouchon "ouverture main propre" (fig. H).

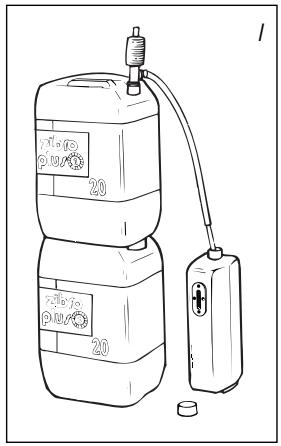

3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. 1). Introduisez le tuyau flexible dans l'orifice du réservoir amovible. 4 Serrez le bouton situé au-dessus de la pompe (en le tournant à droite). 5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe. 6 Lors du remplissage, observez attentivement la jauge du niveau de combustible (fig. J). Si celle-ci est pleine, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche). Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate). 7 Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir, à l'aide du bouchon "ouverture main propre". Essuyez le combustible éventuellement renversé. 8 Vérifiez que le bouchon du réservoir est bien visé. Remettez le réservoir amovible dans le convecteur (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.

Au début, un convecteur à pétrole neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre convecteur la première fois à l'extérieur de l'espace habitable.

Si vous utilisez le convecteur pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela permet à la mèche de s'imbiber de combustible. Procédez de la même manière lors d'un changement de mèche.

Avant d'allumer le convecteur, vérifiez toujours l'indicateur du combustible pour savoir si vous devez complir le réservoir amovible.

Allumez toujours le convecteur en vous servant de son allumage électrique. N'utilisez jamais d'allumettes ou de briquet.

Procédez comme suit:

1 Tournez le bouton central à droite jusqu'à la butée (fig. K). En exerçant une petite pression, vous pourriez faire tourner le bouton central un peu plus ; ce dernier revient cependant tout seul par effet ressort. Ainsi, vous mettez la mèche dans la position plus élevée et le système de protection en service. 2 Appuyez sur le mécanisme d'allumage ③ (fig. L) mais pas trop fort. Dès qu'une petite flamme apparait dans le brûleur 4, vous pouvez relâcher le mécanisme d'allumage.

Si après une première utilisation du convecteur le bouton ne tient pas enclenché.

Tournier le bouton (fig. M) dans le sens inverse des aiguilles d'une montre, puis refaire l'opération inverse pour procéder à l'allumage (chapitre C).

Après allumage du convecteur, vérifiez toujours que le brûleur 4 est bien vertical en le bougeant légèrement à l'aide de la poignée 5 vers la gauche et vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.

Après allumage du convecteur, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si le convecteur fonctionne bien. Les hauteurs maximales et minimales autorisées pour votre flamme sont indiquées figure S. Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu'une flamme trop BASSE entraine la formation d'odeur et d'usure de la mèche. Vous pouvez régler la flamme un peu en vous servant du bouton central (fig. M).

Si la combustion reste faible, vous devez régler la hauteur de la mèche (voir le chapitre F).

Les causes possibles d'une flamme trop basse sont:

trop peu de combustible (remplissez le réservoir) combustible de mauvaise qualité (consultez votre revendeur) trop peu d'aération (entrouillez une fenêtre ou une porte) usure de la mèche (consultez votre revendeur, ou changez la mèche, voir chapitre M)

Ce poêle est équipé d'un système de sécurité qui éteint le poêle lorsque vous soulevez le réservoir de rechange pour le retirer. Pour rallumer le poêle, replacer le réservoir et suivre les instructions indiquées dans le chapitre C.

Appuyez sur le bouton d'extinction ①. La flamme s'éteindra après quelques instants.

Réajustement de la hauteur de la mèche

Après un certain temps d'utilisation, la combustion ne s'effectue plus suffisamment (chapitre D). Dans ce cas, vous pouvez régler la hauteur de la mèche. Eteignez l'appareil. Procédez comme suit:

1 Appuyez sur le bouton d'extinction ① (fig. N). 2 Tirez le bouton central du convecteur de manière à ce que le verrouillage soit visible. 3 Mettez la bague plastique entre le pouce et l'index et tirez-la vers l'avant. Tournez la bague de 1 palier plus haut vers la position 2 ou 3 (fig. O). Pressez la bague avec précaution de manière à ce que l'évidement réenveloppe le petit cliquet. 4 Poussez avec précaution le bouton central ② pour le mettre en place. Cela ne peut s'effectuer que d'une seule manière : voyez l'arrière du bouton pour la bonne position.

Si le réajustement de la hauteur de la mèche ne donne pas l'effet souhaité, vous devez laisser le convecteur brûler la totalité du combustible (chapitre H).

Si la combustion reste quand même faible et votre mèche se trouve entre-temps en position 3, prenez contact avec votre revendeur, ou changez la mèche, voir chapitre M.

Si la flamme devient trop haute (fig. S), vous devez remettre le verrouillage 1 un cran plus bas. Si non, vous risquez de provoquer la formation de fumée et de suie.

Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous, vous devez contacter votre revendeur.

L'allumage NE MARCHE PAS.

Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. P). Les piles ne sont pas assez puissantes pour l'allumage. Changez-les (fig. P). Le convecteur a entièrement consommé son combustible ou bien la mèche a été changée. Après avoir remis le réservoir amovible plein en place, attendez 30 minutes avant d'allumer. Vous avez poussé le mécanisme d'allumage trop fort. Poussez moins fort (chapitre C). L'allumeur est défectueux. Consultez votre revendeur.

FLAMME instable et/ou SUIE et/ou ODEUR.

Le brûleur 4 n'est pas correctement placé. Mettez-le bien droit à l'aide de la poignée ⑤ jusqu'à ce que vous puissiez le bouger facilement légèrement à gauche et à droite. Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. Vous utilisez un combustible inadapté. Voir LE COMBUSTIBLE APPROPRIÉ. De la poussière s'est accumulée en dessous du convecteur. Consultez notre revendeur. La hauteur de flamme n'est pas correcte. Voir chapitre F.

Le convecteur s'eteint lentement.

Le réservoir amovible est vide. Voir le chapitre B. Il y a de l'humidité dans le filtre. Asséchez le filtre (chapitre H). Il y a de l'humidité dans le réservoir inférieur. Consultez votre revendeur. Le haut de la mèche s'est durci.

Le convecteur doit consommer tout son combustible (chapitre H).

Utilisez le propre combustible.

Utilisez un combustible usage. Commencez chaque saison froide avec un combustible neuf.

Le convecteur BRULE toujours faiblement.

La mèche est trop BASSE. Mettez le verrouillage un cran plus haut. Voir le chapitre F. Le convecteur a consommé pratiquement tout le combustible avant d'être de nouveau rempli. Après avoir placé le réservoir amovible plein, attendez 30 minutes avant d'allumer. Vous utilisez un combustible usage ou inadapté. Voir LE COMBUSTIBLE APPROPRIÉ La pièce est insuffisamment aérée. Ouvrez largement une fenêtre ou porte pendant quelques temps, puis laissez-la entrebâillée.

Le convecteur BRULE TROP FORT.

Vous utilisez un combustible inadapté, trop volatile.

Voir LE COMBUSTIBLE APPROPRIÉ.

La mèche est trop élevée.

Mettez le verrouillage un cran plus bas. Voir le chapitre F.

À PROPOS de l'entretien

Votre convecteur exige peu d'entretien. Mais vous devez essuyer la poussière et les taches au moyen d'un chiffon sec. À défaut de quoi, des taches tenaces peuvent se former. Normalement, trois éléments sont sujets à l'usure:

allumeur défaillant du fait du filament rompu.

1. Les PILES

Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle. Observez les règles en vigueur dans votre commune concernant les petits déchets chimiques.

2. L'allumeur

L'allumeur tiendra plus longtemps si vous allumez le convecteur de manière appropriée. Changez les piles à temps et veillez à ne pas enforcer trop fort le mécanisme d'allumage. Si le fil à incandescence est cassé, ou déformé, vous devez remplacer l'allumeur.

3. La mèche

Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre le convecteur consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En consommant totalement son combustible, le convecteur dégage une odeur. Il vous est donc conseillé de le faire à l'extérieur de l'espace habitable.

Le filtre combustible

Vérifiez aussi régulièrement le filtre à combustible:

Enlevez le réservoir amovible ⑨ hors du convecteur puis retirez le filtre à combustible (fig. Q). Ayez un chiffon à portée de main pour essuyer le combustible restant. Retirez le filtre à combustible et nettoyez-le avec du pétrole ou à l'aide d'une soufflette (ne nettoyez jamais à l'eau!). Remettez le filtre à combustible en place dans le convecteur.

Ne démontez pas vous-même le convecteur. Pour toute réparation éventuelle, contactez toujours votre revendeur.

Avant de procéder à son entretien, laissez le convecteur refroidir.

Entreposage (fin de la SAISON)

À la fin de la saison, nous vous conseillons de faire en sorte que le convecteur consomme la totalité de son combustible puis de l'entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:

1 Allumez le convecteur à l'extérieur de l'espace habitable et laissez-le consommer entièrement son combustible. 2 Laissez le convecteur refroidir. 3 Nettoyez le convecteur à l'aide d'un chiffon sec. 4 Retirez les piles du convecteur 13 et conservez-les dans un endroit sec. 5 Nettoyez le filtre à combustible (chapitre H). 6 Rangez le convecteur dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez le convecteur et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre convecteur, suivez les instructions de nouveau (chapitre A).

Le filtre combustible

Bouchon de transport

Afin d'éviter les fuites de combustible durant le transport du convecteur, vous devez prendre les précautions suivantes:

1 Laissez le convecteur refroidir. Retirez le réservoir amovible du convecteur et retirez le filtre à combustible (fig. Q). Ce dernier peut goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment du convecteur. 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. R) et enforcez-le bien. 4 Transportez le convecteur toujours en position verticale.

Allumage	électrique
Combustible	Combustible liquide pour apparèils
	mobiles de chauffage (Arrêté du 8/1/1998)
Puisance calorifique max.	250 g/h	3000 Watt
Conseiller pour des pièces normalement airées (m3)**	minimum 85	maximum 110
Volume minimal à chauffer par heures d'utilisation pour des pièces sans renouvellement de l'air (m3)**	46
Consummation de combustible (l/heure)*	0,313
Consummation de combustible (g/heure)*	250
Autonomie du réservoir (heures)	minimum 13,0
Contenance du réservoir amovible (litres)	4
Poids (kg)	9,0
Dimensions (mm)	largeur	428
(plateau inférieur compris)	profondeur	295
	hauteur	513
Accessoires	pompe à main, bouchon main propre bouchon de transport
Piles	2x R20kG, MN 1300, 1,5V, size D
Type mêche	F

• En cas de réglage en position maximale. Ces valeurs sont données à titre indicatif.

Le marquage CE correspond à la conformité aux normes EN55014 (1993) et EN50082-1 (1992)

Votre convecteur est couvert par une garantie de 2 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :

1 Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n'entraîne pas la reconduction de la garantie. 3 La garantie ne s'applique pas dans les cas suivants : modifications apportées au convecteur, usage de pièces non d'origine, réparations du convecteur effectuées par des tiers. 4 Les pièces sujettes à l'usure normale, comme la mèche, les piles, l'allumeur et la pompe à main ne sont pas couvertes par la garantie. 5 La garantie s'applique uniquement si vous présentez le bon d'achat d'origine, daté et ne portant pas de modifications. 6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*. 7 Les frais d'expédition et les risques liés à l'envoi du convecteur ou de ses pièces sont toujours à la charge de l'acheteur.

En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer le convecteur mais éteignez-le immédiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

10 Conseils pour un usage en toute sécurité

1 Attirez l'attention des enfants sur la présence d'un convecteur en combustion. 2 Ne déplacez pas le convecteur lorsqu'il chauffe ou s'il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l'entretien du convecteur. 3 Placez l'avant du convecteur à au moins 1,5 mètre du mur, des rideaux et des meubles. 4 N'utilisez pas le convecteur dans des pièces poussiéreuses ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale. 5 Éteignez le convecteur avant de sortir ou d'aller vous coucher. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). 8 N'utilisez jamais le convecteur dans des endroits où des gaz, solvants ou vapeurs nocives (par exemple: gaz d'échappement ou vapeurs de peinture) peuvent être présents. 9 Le plateau supérieur du convecteur devient brûlant. Ce n'est pas permis de couvrir le convecteur (risque d'incendie). 10 Aérez toujours suffisamment.

Le changement de la mèche

M AVANT DE COMMENCER A CHANGER LA MECHE, LE POELE DOIT ETRE ETEINT ET TOTALEMENT REFROIDJI.

1 Ouvrez la porte de réserve et retirez le réservoir amovible. 2 Retirez les piles qui se trouvent dans leur logement à l'arrière de l'appareil. 3 Ouvrez la grille et retirez le brûleur puis refermez la grille. 4 Retirez le bouton central en tirant vers vous. 5 Dévissez les vis de maintien du manteau (3). Soulevez le manteau vers le haut, puis l'inclinez vers vous pour passer l'axe du bouton central. 6 Dévissez les vis papillons (4) de maintien du support mèche. 7 Soulevez le support du brûleur de manière à ce que la mèche soit visible. Posez le support de brûleur après du convecteur. (Veillez à ce que le câblage ne se détache pas). 8 Enlevez la vis qui se trouve sur l'axe du bouton central. Retirez la butée de maintien en la tirant vers vous. 9 Tournez complètement vers la droite l'axe. 10 Retirez l'ensemble support de mèche en le tirant vers le haut. 11 Retirez la mèche de l'anneau support mèche. Pour cela retirez le crochet de maintien (ergot) du trou de l'anneau de mèche. Pour cela il est conseillé de se munir de gants et d'un récipient permettant la mèche dedans une fois enlevée.

12 Prenez la mèche et positionnez les crochets de maintien (ergots) dans les trous de l'anneau support de mèche. 13 Remettez l'ensemble support de mèche dans son logement. Puis tournez complètement vers la gauche l'axe, pour que celui-ci soit en contact avec le système de cannelure qui se trouve sur le support de mèche. 14 Remettez la butée de maintien en la glissant sur l'axe puis remettez la vis qui se trouve sur l'axe du bouton central. Remettez le support mèche puis vissez les vis papillons (4). 15 Remettez le support de brûleur en place. 16 Serrez manuellement les papillons de manière égale. Pour tester le bon fonctionnement du coulissement de la mèche. Mettez la mèche en position basse puis à l'aide du système masselotte déclenchez l'appareil. Répétez quelques fois. Si la mèche n'arrive pas dans la position la plus basse, elle a été mal montée et il faut recommencer la procédure à partir de 6. 18 Remettez le manteau dans sa position initiale, les vis de maintien du manteau.

Le bouton central, ouvre la grille et repositionnez le brûleur.

19 Remettez le réservoir amovible, les piles (faites attention au pole positif et au pole négatif) et attendez 30 minutes pour que la mèche soit bien imbibée avant de mettre l'appareil en fonctionnement.

4, Rue Jean Sibélius

B. P. 185 - 76410

Sotteville-sous-le-Val

tel: [phone]

fax: [phone]

email: [e-mail]

Listener Gases

Bridge Street
