Tipo di prodotto	Convettore a petrolio
Marca	ZIBRO
Modello	R 316 C
Categoria	Riscaldamento supplementare
Dimensioni (L × P × A)	428 × 295 × 513 mm
Peso	9,0 kg
Alimentazione	2 batterie 1,5 V tipo D (R20)
Potenza termica max	3000 W (250 g/h)
Consumo di combustibile	0,313 L/h
Autonomia del serbatoio	Min. 13 ore
Capacità del serbatoio	4 litri
Combustibile consigliato	Petrolio puro di alta qualità (Zibro Plus)
Tipo di stoppino	F
Accensione	Elettrica
Sicurezza	Spegnimento automatico, superficie temperata Safe Top
Manutenzione	Pulizia regolare del filtro del combustibile, cambio stoppino
Accessori inclusi	Pompa a mano, tappo mani pulite, tappo di trasporto
Garanzia	2 anni
Volume minimo del locale (normalmente aerato)	85 m³
Volume minimo del locale (senza ricambio d'aria)	46 m³

Domande frequenti - R 316 C ZIBRO

Perché il mio convettore non si accende?

Controlla prima che le batterie siano installate correttamente e sufficientemente cariche. Assicurati che il serbatoio rimovibile sia pieno e che lo stoppino abbia assorbito il combustibile per 30 minuti. Non premere troppo forte sul meccanismo di accensione. Se il problema persiste, l'accenditore potrebbe essere difettoso.

Come riempire il serbatoio di petrolio?

Spegni l'apparecchio. Rimuovi il serbatoio rimovibile dal convettore. Usa la pompa a mano fornita per riempire il serbatoio osservando l'indicatore. Non riempire troppo (soprattutto se il combustibile è freddo). Richiudi bene il tappo con il tappo 'mani pulite' e asciuga eventuali fuoriuscite.

Cosa fare se il convettore emana odore?

Al primo utilizzo, un odore di 'nuovo' è normale. Arieggia la stanza. Se l'odore persiste, verifica di usare un combustibile appropriato e che lo stoppino non sia usurato. Assicurati anche che il bruciatore sia ben verticale e che la fiamma non sia troppo bassa.

Come regolare l'altezza della fiamma?

L'altezza della fiamma ottimale è indicata nella figura S del manuale. Usa il pulsante centrale per una regolazione fine. Se la fiamma è troppo bassa o troppo alta, devi riaggiustare lo stoppino (vedi capitolo F). Una fiamma troppo alta produce fuliggine, troppo bassa emana odori.

Come effettuare la manutenzione del filtro del combustibile?

Rimuovi il serbatoio rimovibile, poi il filtro del combustibile. Puliscilo con petrolio o con aria compressa (mai con acqua!). Rimettilo al suo posto. Si consiglia un controllo regolare.

Quali sono le importanti istruzioni di sicurezza?

Posiziona la parte anteriore del convettore ad almeno 1,5 m da pareti e tende. Non coprirlo mai. Arieggia la stanza (apri leggermente una finestra se il volume è inferiore a 85 m³). Spegni l'apparecchio prima di uscire o andare a letto. Usa solo petrolio adatto.

Come cambiare lo stoppino?

Spegni la stufa e lasciala raffreddare. Rimuovi il serbatoio, le batterie, la griglia e il bruciatore. Segui i passaggi del capitolo M del manuale per smontare il vecchio stoppino e installare quello nuovo. Assicurati che lo stoppino sia ben posizionato prima di rimontare.

Perché la fiamma è instabile o produce fuliggine?

Controlla che il bruciatore sia ben verticale (spostalo leggermente). Usa un combustibile nuovo e adatto. Pulisci la polvere sotto il convettore. Regola l'altezza dello stoppino se necessario. Se il problema persiste, contatta il rivenditore.

Come trasportare il convettore in sicurezza?

Lascialo raffreddare. Rimuovi il serbatoio rimovibile e il filtro del combustibile. Posiziona il tappo di trasporto al posto del filtro. Trasporta sempre l'apparecchio in posizione verticale.

Cosa fare a fine stagione di riscaldamento?

Fai consumare tutto il combustibile all'esterno della casa. Pulisci l'apparecchio, rimuovi le batterie, pulisci il filtro e riponilo in un luogo asciutto. Usa combustibile nuovo la stagione successiva.

MANUALE UTENTE R 316 C ZIBRO

Resistencia con filamento parte

filtro del combustible

ALMACENAMIENTO (fin del inviero)

Ci congratuliamo con Lei per l'acquisto di una Zibro Kamin, il marchio principale fra le stufe portatili. Lei ha acquistato un prodotto di qualità indiscussa, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a fatto che Lei adoperi la stufa in modo corretto. Per tale motivo, al fine di garantire la massima durata della Zibro Kamin, Le consigliamo di leggere conattenzione le istruzioni prima dell'uso.

A nome del fabbricante Le offriamo 24 mesi di garanzia per tutti i danni imputabili alla produzione o al materiale.

Le auguriamo molto calore e comfort con la Sua Zibro Kamin.

Cordiali saluti,

PVG International b.v.

Servizio clienti

1 LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.

2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

3 PRIMA DI PROCEDURE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.

OSSERVAZIONI SULL'USO GENERALE

Qui di seguito vengono descripte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso (da pagina 53 in poi).

1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile ⑨ ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, figura I).
3 Porre le batterie nelle scomparto (cfr. capitolo A, figura F).
4 Controllare che la camera di combustione ④ sua in posizione eretta (cfr. capitolo A, fig. E).
5 Girare la manopola 2 a destra fino a che non si ferma; premere lentamente il pulsante 3 per accendere la stufa (cfr. capitolo C, fig. K e L).
6 Dopo l'accensione occorono circa 10/15 minuti prima che si possa controllare se la stufa funzione bene (cfr. capitolo D).
7 Spagnere la stufa (cfr. capitolo E).

• La prima volta, durante la combustione, la stufa avrà quel particolare odore di 'nuovo'.
• Conservare il combustibile in un luogo buio ed asciutto.
• Il combustibile invecchia. Cominciare agli stagione fredda con nuovo combustibile.
• Quando si fa uso di Zibro Plus, si è sicuri di utilizzato combustibile di qualità.
• Se si passa ad un'altramarca o tipo di petrollio,farebruciardapprima la stufafino a che non vi è più traccia del vecchio combustibile

COMPONENTI PRINCIPALI

Pulsante di spegnimento
Manopola
3 Pulsante di accensione
4 Camera di combustione
Maniglia della camera di combustione
6 Indicatore del combustible
Griglia
Sportellino del serbatoio estrabile
Serbatoio estraiabile
10 Indicatore del combustible nel serbatoio estrabile
11 Bloccagio per l'altezza dello stoppino
12 Resistenza di accensione
13 Scomparto delle batterie

Solo con il combustibile giusto si è sicuri di un uso sicuro, efficiente e confortevole della stufa.

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTE

Per anni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, perché che sia necessaria una ventilazione supplementare (cfr. capitolo K). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire leggermente una finestra o una porta ( ± 2,5 cm). Questo valeanche per locali molto isolati o senza ventilazione e/o situati al di sopra dei 1500 metri. In caso di ventilazione (ovvero, ossigeno) insufficiente, la stufa si spegne automaticamente. Non usare la stufa portatile in cantine o altri spazi sotterranei.

IL "SAFE TOP"

La stufa è provvista di un "safe top". Questo fa diminuire il calore del tettuccio. In questa maniera si riduce il numero di incidenti causati dal contatto con la parte superiore della stufa. Attenzione: il tettuccio diventa più molto caldo.

Evitare dunque agli contatto con il tettuccio e la griglia.

Il cappuccio del tappo del serbatoio si trova sul retro della stufa. Impedisce di sporcarsi quando si après il serbatoio del combustile.

IL COMBUSTIBLE GIUSTO

La stufa portatile è stata progettata per l'uso di un petrolio di alta qualità, puro, alla acqua, come Zibro Plus, che assicura una combustione pulita ed ottimale. Un combustibile di qualità inferiore può essere seguenti problemi:

accumulo eccessivo di catrame sullo stoppino
combustione insufficiente
durata limitata della stufa
fumo e/o cattivo odore
accumulo sulla griglia o sul rivestimento.

Il combustibile giusto è quando essenziale per un uso sicuro, efficiente e confortevole della stufa.

Consultare sempre il rivenditore a Lei più vicino per la scelta del combustibile adatto alla stufa.

Questo tappodistrasporto siti trova nella scatola. Serve pertrasportare la stufasenza problemi dopo l'uso.Conservare concura!

MANUALE

A INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la stufa alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:

• una pompa a sifone per il combustibile
  un tappo per il trasporto
  un cappuccio del tappo del serbatoio
  le istruzioni d'uso

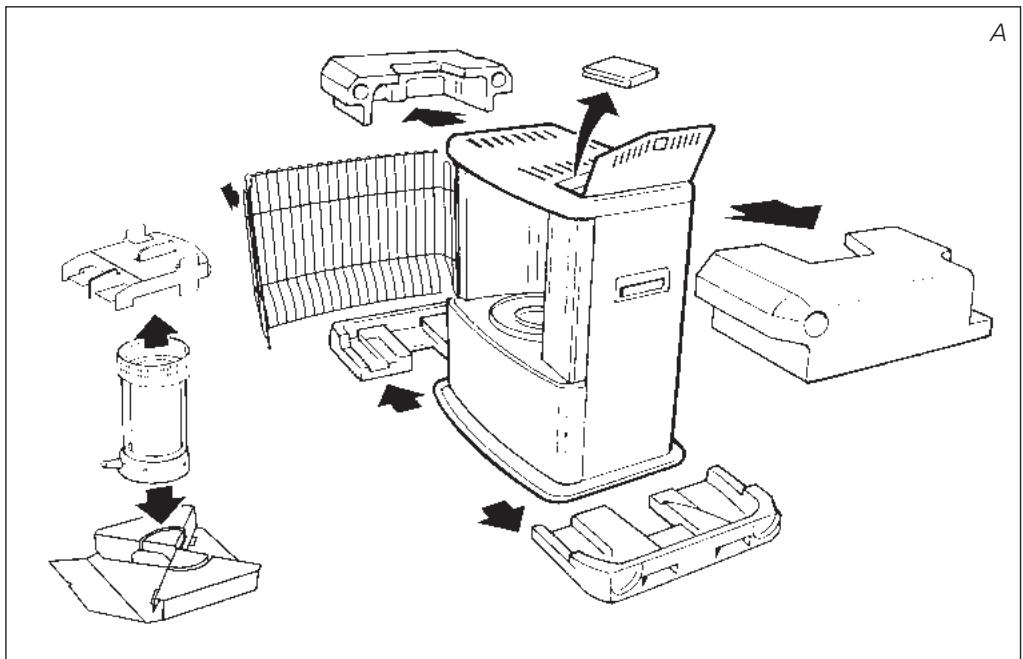

Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.

2 Togliere il resto del materiale d'imballaggio:

Togliere il materiale d'imballaggio in corrispondenza della griglia ⑦. Sollevare la griglia dall'intaglio (fig. B) e tirarla in avanti.
Togliere il materiale d'imballaggio sopra alla camera di combustione (fig. C).
Togliere la camera di combustione alla stufa. Rimuovere il materiale d'imballaggio sostostante (fig. D).
Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se può essere spostata con la maniglia ⑤ leggermente verso sinistra e verso destra (fig. E). Chiudere la griglia.
Aprire il coperchio del serbatoio estrabile 8 e togliere il pezzo di cartone.

3 Riempire il serbatoio estrabile come individo nel capitolo B.
4 Porre le batterie nell'apposto scomparto ⑧ sul lato posteriore della stufa (fig. F). Fare attenzione ai poli + e -.
5 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora但这a non sia in bolla. Non cercare di correggere la posizione mettendo molto la stufa libri o altre materiale.
6 Adesso la stufa è pronta per l'uso.

B RIFORNIMENTO DEL COMBUSTIBLE

Non riempire il serbatoio estraibile nelle spazio abitativo, ma in un luogo più adatto (una parte di combustibile più sempre fuoriscire). Compiere le seguenti operazioni:

1 Assicurarsi che la stufa sia spenta.
2 Apriere il coperchio 8 ed estrarre il serbatoio 9 alla stufa (fig. G). Attenzione: il serbatoio può goceiare leggermente. Appoggiare detto serbatoio (con il tappo in alto) e svitare il tappo con l'ausilio del relative cappuccio (fig. H).

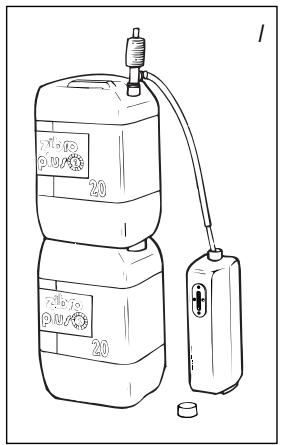

3 Prerende la pompa a sifone per il combustibile ed inserire il tubo liscio, più rigido, nella latta. Assicurarsi che esta si più in alto rispetto al serbatoio estrabile (fig. 1). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estrabile.
4 Fissare la manopola che si trova sopra la pompa (verso destra).
5 Premere alcune volte la pompa, sino a che il combustibile non comincia a scorrere nel serbatoio estrabile. In seguito, non occorre più premere.
6 Durante il riformamento,fare attenzione all'indicatore del combustibile nel serbatoio estrabile 10 (fig.J).Se quello è piano, interrompere il riformamento svitando (verso sinistra) la manopola sopra la pompa. Non riempire mai troppo il serbatoio,soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).
7 Lasciare scorrere di nuovo il combustibile ancora presente nella pompa verso la latta e rimuovere la pompa facendo molta attenzione. Avvitare bene il tappo sul serbatoio con l'ausilio del relativo cappuccio, che, dopo l'uso, cui èssere fissato di nuovo sul retro della stufa. Asciugare eventuali traccce di combustibile.
Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tappo verso il basso). Chiudere il coperchio.

Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo.

Quando si usa la stufa per la prima volta, riempire il serbatoio estraibile di combustibile ed attendere circa 30 minuti prima di accenderla. In quello modo lo stoppino cui impregnarsi di combustibile. Ciò valeanche più che la stufa ha bruciato fino a vuotarsi e dopo la sostituzione dello stoppino.

Prima di accendere la stufa, guardare sempre l'indicatore del combustibile 6 per assicurarsi che nel serbatoio estaibile vi sia una quantità sufficiente di combustibile.

Accendere sempre la stufa con l'ausilio della resistenza di accensione 12. Non usare mai fiammiferi o un ascendino.

Compiere le seguenti operazioni:

1 Accendere la stufa girando la manopola 2 a destra (fig. K). Esercitando una leggera pressione il regolatore cui è assere girato ulteriormente; il regolatore torna da se alla posizione originale. In questo modo la posizione dello stoppino è al massimo e il meccanismo di sicurezza è inserito.
2 Premere il pulsante di accensione ③ (fig. L), esercitando una lieve pressione. Non appena scaturirà la fiamma nella camera di combustione ④, rilasciare il pulsante dell'accensione.

Quando la stufa è nuova, la manopola non è bloccata, per cui prima di portare lo stoppino nella posizione giusta per l'accensione (capitolo C), girare tutte la manopola (fig. M) in senso anti-orario.

Dopo l'accensione della stufa controllingare sempre che la camera di combustione ④ sua nella posizione corretta, spostandola con la maniglia ⑤ leggermente verso sinistra e destra (fig. E). Questo movimento deve avvenirenza intoppi. Se la camera di combustione non si trova nella posizione corretta, si avranno fumo e fuliggine.

Dopo l'accensione, occorre attendere 10-15 minuti prima che si possa controllare se la stufa funzione bene. Una fiamma troppo alla cui provocare fumo e fuliggine, perché una fiamma troppo Bassa cui provocare cattivi odori. Nella pagina accanto al pieghevole si cui vedere il limite minimo e massimo della fiamma (fig. S). La fiamma cui esser leggermente regolata con il manopola (fig. M).

Se la fiamma rimane troppo Bassa, occorre regolare l'altezza dello stoppino (cfr. capitolo F).

Le cause di una fiamma troppo Bassa possono essere le seguenti:

combustibile insufficiente (riempire il serbatoio)
combustibile di cattiva qualità (consultare il rivenditore)
ventilazione insufficiente (aprire leggermente una porta o una finestra)
stoppino consumato (consultare il rivenditore oppure sostuire lo stoppino: cfr capitolo M)

Questa stufa è dotata di un sistema di sicurezza che ne assicura lo spegnimento qualora venga estratto il serbatoio.

Per accendere di nuovo la stufa è necessario insere il serbatoio di ricambio nel-l'apposto spazio e seguire le istruzioni indicate nel capitolo C.

E SPEGNIMENTO DELLA STUFA

Premere il pulsante de spegnimento 1. La fiamma si spegne da sola.

F REGOLAZIONE DELL'ALTEZZA DELLO STOPPINO

Dopo un certo periodo, la combustione non è più abbastanza alta (capitolo D). In tal caso, occorre regolare l'altezza dello stoppino per migliorare la combustione. A tale proposito la stufa deve essere spenta. Compiere le seguenti operazioni:

1 Premere il pulsante di sicurezza ① (fig. N).
2 Togliere la manopola della stufa ② sfilandola alla sua sede, casi si vedrà il dispositivo di blocco dell'altezza dello stoppino ⑪.
3 Tirare l'anello di plastica tenendolo fra pollice ed indice. Ruotarlo versuso l'alto e portarlo alla posizione 2 o 3 (fig. O). Premere con cautela l'anello, in modo che la scanalatura chiuda di nuovo la paettina.
4 Premere con cautela la maniglia del regolatore della fiamma, per riportarla alla posizione originale. A tale proposito, occorre osservare il lato posteriore del tappo, per determinare la posizione corretta.

Se la regolazione dell'altezza dello stoppino non porta all'effetto desiderato, occorre lasciare funzionare la stufa fino a che non vi è più combustibile (capitolo H).

Se durante la combustione l'altezza della fiamma rimane ancora Bassa e lo stoppino è nella posizione 3, consultare il rivenditore oppure sostuire lo stoppino: CFR capitolo M.

Se in seguito alla regolazione dello stoppino l'altezza della fiamma fosse troppo alta, (fig. S) mettete il bloccaggio sul numero inferiore, altrimenti si formeranno fumo e fuliggine.

G GUASTI, CAUSE E SOLUZIONI

Se non si riesce a risolvere un guasto con l'aiuto delleindicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore della stufa.

NON SI RIESCE AD ACCENDERE LA STUFA.

Le batterie non sono installate correttamente nella scomparto. Controllare (fig. P).
Le batterie non hanno più una carica sufficiente per l'accensione. Sostituirle (fig. P).
La stufa non ha più combustibile oppure lo stoppino deve essere sostituito. Dop o aver installato il serbatoio estraibile pieno, attendere 30 minuti prima di procedere all'accensione.
Il pulsante di accensione 3 è stato premuto con troppa forza verso il basso. Premere con meno forza (capitolo C).
La resistenza di accensione 12 è interrotta. Consultare il rivenditore della stufa. FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE.
La camera di combustione 4 non è stata installata correttamente. Correggerne la posizione con la maniglia 5, fino a spostarla lavoramente verso sinistra e verso destra.
Il combustibile è vecchio. Cominciare agli stagione fredda con nuovo combustibile.
Si fa uso del combustibile sbagliato. Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').
All'interno della stufa si ha un accumulo di polvere. Rivolgersi al rivenditore.
L'altezza dello stoppino no è stata installata correttamente. Cfr. capitolo F.

LA STUFA SI SPEGNE LENTAMENTE.

Il serbatoio estrabile è vuoto. Cfr. il capitolo B.
Nel filtro c'è dell'umidità. Asciugare il filtro (Cfr. capitolo H, fig. Q).
Nel serbatoio inferiore vi è dell'umidità. Rivolgersi al rivenditore.
Lo stoppino è indurito sulla parte superiore. Fare bruciare la stufa fino a che non vi è più combustibile (capitolo H). Usare il combustibile giusto.
Si fa uso di combustibile vecchio. Cominciare agli stagione fredda con combustibile nuovo.

LA STUFA CONTINUJA A BRUCIARE AL MINIMO.

Lo stoppino è troppo basso. Regolare l'altezza dello stoppino ad una posizione più alta (cfr. capitolo F).
Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile. Riempire il serbatoio estrabile di combustibile ed attendere 30 minuti prima di procedere all'accensione.
Si fa uso di combustibile vecchio o del tipo sbagliato. Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').
Il locale non ha una ventilazione sufficiente. Spalancare per quale minuto una finestra o una porta e poi lasciarle leggermente aperte.

resistenza interrotta

Il filtro

LA STUFA BRUCIA TROPPO, CON FIAMME NON REGOLARI.

Si fa uso di un combustibile sbagliato, troppo volatile.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

Lo stoppino è troppo alto.

Regolare l'altezza dello stoppino a una posizione più bassa (cfr. capitolo F).

H LA MANUTENZIONE

La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, perché potrebbero crearsi macchie dificili da eliminare. Normalmente sono solo tre le parti che si consumano.

1. LE BATTERIE

Le batterie possono essere sostituite. Non gettare le batterie vecchie fra i rifiuti domestici. Seguire le vigenti normative locali sullo smaltimento di piccoli rifiuti chimici.

La resistenza di accensione dura più a lungo se la stufa viene accesa nel modo corretto. Sostituire per tempo le batterie e fare attenzione a non premere troppo forte il pulsante di accensione. Se il filamento è rotto, occorre sostituire la resistenza di accensione.

3. LO STOPPING

Per prolungare la durata dello stoppino, soprattutto quando sinota che la fiamma diventa più debole, occorre agli tanto tenere accesa la stufa fino ad esaurimento del combustibile (fino a che non si spegne da sola). Cosi facendo più darsi che la stufa faccia cattivo odore; per quello si consiglia di compiere quest'operazione al di fuori dello spazio abitativo.

IL Filtro

Controllare periodicamente nde il filtr del carburante:

Togliere il serbatoio estrabile e il filtro alla stufa (fig. Q). Poiché possono cadere alcune gocce di carburante, tenere un panno a portata di mano. Picchiettare il filtrlo su una superficie rigida, tenendolo capovolto, per togliere lo sporco (non pulirlo mai con acqua). Riporre il filtrro nella stufa.

L'utente non deve rimuovere da solo le parti della stufa. Per un'eventuale riparazione contattare sempre il rivenditore.

Prima di procedere alla manutenzione lasciare raffreddare la stufa.

IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)

Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisce tutto il combustibile inessa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni:

1 Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare sono ad esaurimento del combustibile.
2 Lasciare raffreddare la stufa.
3 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto.
4 Togliere le batterie alla stufa 3 e conservare in un luogo asciutto.
5 Pulire il filtro (cfr. capitolo H).
6 Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell'imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la stagione successiva. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformmente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni. Cominciare in agli caso la nuova stagione fredda con del combustibile nuovo. quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).

J TRASPORTO

Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estrabile 9 alla stufa e rimuovere il filtrlo del combustibile (fig. Q). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrro ed il serbatoio estrabile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto del filtrro (fig. R) e premerlo bene.
4 Trasportare la stufa sempre in posizione eretta.

K SPECIFICHE

Accensione	elettrica	Dimensioni (mm)	larghezza	428
Combustibile	petrolio	(con piastra inferiore)	profondità	295
Capacità (kW)*	3,0		altezza	513
Spazio riscaldabile (m3)**	85-110	Accessori pompa a sifone per il combustibile
Consumo di combustibile (l/ora)*	0,313	tappo per il trasporto
Consumo di combustibile (g/ora)*	250	Cappuccio del tappo
Autonomia (ora)*	13	Batterie necessarie	2x R20kG, MN 1300
Capacità serbatoio estrabile (litri)	4,0		1,5V, size D
Peso (kg)	9,0	Tipodi di stoppino	F

• Con regolazione al massimo ** valori riportati sono indicativi

L CONDITIONI DELLA GARANZIA

La stufa ha una garanzia di 24 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati gratuitoamente. Le condizioni sono le seguenti:

1 La PVG International rifiuta escludamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.
3 La garanzia viene considerataULLa qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come le batterie, la resistenza, lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato può essere costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell'acquirente.

Per prevenir spese inutili, si consiglia daprima di consultare con attenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanje leggermente infiammabili possono portare ad una combustione non controllabile, con fiamme pericolose comme conseguenza. In tal caso, non cercare di spostare la stufa, ma spegnerla immediatamente (cfr. capitolo E). In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

10 CONSIGLI PER UN USO SICURO

1 Richiamare sempre l'attenzione dei bambini sui pericoli di una stufa accesa.
2 Non spostare la stufa se esta è accesa o se è ancora calda. In tal caso, non riempirla di combustibile e non eseguire la manutenzione.
3 Porre la parte anteriore della stufa ad una distance minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.
4 Non usare la stufa in locali polverosi. Non si avrà una combustione ottimale.
5 Specnere la stufa prima di uscire o prima di andare a fatto.
6 Conservare e trasportare il combustibile nei contentitori apposti.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare sempre il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 Non usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La griglia della stufa diventa calda. Non coprire la stufa (pericolò di incendio).
10 Assicurarsi sempre che la ventilazione sia sufficiente.

SOSTITUZIONE DELLO STOPPINO

M PRIMA DI PROCEDURE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA.

1 Aprire lo sportellino del serbatoio e togliere il serbatoio estrabile.
2 Togliere le batterie dal suo comparto.
3 Sollevare la griglia alla'incastro e tirarla in avanti. Togliere la camera di combustione alla stufa. Chiudere la griglia.
4 Sfilare la manopola alla stufa.
5 Svitare le tre viti del mantello della stufa, poste nella sua parte inferiore. Spostare leggermente in avanti il mantello e sollevarlo alla base della stufa.
6 Svitare i galletti che fissano il piano di combustione alla vaschetta.
7 Sollevare il piano di combustione alla vaschetta e posarlo accanto alla stufa. (Fare attenzione a non scollegare i fili).
8 Togliere la vite dal pernio tendendo fermo il supporto e rimuoverlo insieme alla molla.
9 Girare completeness il pernio in senso orario e togliere l'anello porta stoppino (stoppino compreso).
10 Sollevare l'anello porta stoppino e toglierlo dal camino d'aspirazione.
11 Comprimere lo stoppino per liberarlo dai tre punti di incoraggio e sfilarlo dall'anello porta stoppino. Indossare i quanti e assicurarsi di avera a portata di mano un recipiente doveMETTERe lo stoppino vecchio.

12 Reinserire lo stoppino nell'anello porta stoppino rispetto il giusto verso indicato sullo stoppino stesso.
13 Inserire l'anello porta stoppino (stoppino compreso) nel camino di aspirazione. Riposizionare la parte superiore del pernio dentro l'incavo dell'anello porta stoppino alla parte di destra e girare il pernio completamente a sinistra.
14 Inserire la regolazione dello stoppino (la posizione dello stoppino dovrebbe essere regolata sul n° 1), la molla ed il supporto. Riavvitare la vite che tiene fermo il pernio.
15 Rimettere aippo il piano di combustione.
16 Avvitare gradualmente i galletti seguito una sequenza a croce (1-3-2-4).
17 Inserire di nuovo la manopola nella sua sede. Ruotare la manopola completeness versus destra. Premere il tasto di spegnimento. Controllare che lo stoppino si abbassi del tutto. Ripetere più volte quello controlo. Se lo stoppino non si abbassa completeness, non è stato montato bene nel suo meccanismo. In quello caso la procedura deve essere ripetuta a partire dal n°6 .
18 Rimettere al suoippo il mantello e riavvitare le tre viti. Rimettere aippo la manopola e poi la camera di combustione. Controllare che quest'ultima sia in posizione verticale, prendenda alla maniglia della camera di combustione e muovendola verso destra e sinistra. Chiudere la griglia.
19 Rimettere al suoippo il serbatoio pieno e riporre le batterie nell'apposto vano (fare attenzione ai poli + e-). Dop o aver rimesso aippo il serbatoio e le batterie, aspettare 30 minuti prima di riaccendere la stufa.
