Producttype	Olieconvector
Merk	ZIBRO
Model	R 316 C
Categorie	Bijverwarming
Afmetingen (L × B × H)	428 × 295 × 513 mm
Gewicht	9,0 kg
Voeding	2 batterijen 1,5 V type D (R20)
Maximaal verwarmingsvermogen	3000 W (250 g/h)
Brandstofverbruik	0,313 L/h
Autonomie van de tank	Min. 13 uren
Tankinhoud	4 liter
Aanbevolen brandstof	Hoogwaardige pure olie (Zibro Plus)
Lonttype	F
Ontsteking	Elektrisch
Veiligheid	Automatische uitschakeling, getemperde bovenkant Safe Top
Onderhoud	Regelmatig reinigen van brandstoffilter, vervangen lont
Meegeleverde accessoires	Handpomp, schone hand dop, transportdop
Garantie	2 jaar
Minimale ruimtevolume (normaal geventileerd)	85 m³
Minimale ruimtevolume (zonder luchtverversing)	46 m³

Veelgestelde vragen - R 316 C ZIBRO

Waarom gaat mijn convector niet aan?

Controleer eerst of de batterijen correct zijn geplaatst en voldoende krachtig zijn. Zorg ervoor dat het verwijderbare reservoir vol is en dat de lont 30 minuten brandstof heeft opgenomen. Druk niet te hard op het ontstekingsmechanisme. Als het probleem aanhoudt, is de ontsteker mogelijk defect.

Hoe vul ik het olietankje?

Zet het apparaat uit. Verwijder het verwijderbare reservoir van de convector. Gebruik de meegeleverde handpomp om het reservoir te vullen terwijl u de meter in de gaten houdt. Vul niet te vol (vooral als de brandstof koud is). Sluit de dop goed met de 'schone hand'-dop en veeg eventuele lekkages weg.

Wat moet ik doen als de convector een geur afgeeft?

Bij het eerste gebruik is een 'nieuwe' geur normaal. Ventileer de ruimte. Als de geur aanhoudt, controleer dan of u de juiste brandstof gebruikt en of de lont niet versleten is. Zorg er ook voor dat de brander verticaal staat en de vlam niet te laag is.

Hoe stel ik de vlamhoogte in?

De optimale vlamhoogte staat aangegeven in figuur S van de handleiding. Gebruik de centrale knop voor fijnafstelling. Als de vlam te laag of te hoog is, moet u de lont opnieuw afstellen (zie hoofdstuk F). Een te hoge vlam produceert roet, een te lage vlam geeft geuren af.

Hoe onderhoud ik het brandstoffilter?

Verwijder het verwijderbare reservoir en vervolgens het brandstoffilter. Reinig het met olie of een hogedrukluchtpistool (nooit met water!). Plaats het terug. Regelmatige controle wordt aanbevolen.

Wat zijn de belangrijke veiligheidsinstructies?

Plaats de voorzijde van de convector op minstens 1,5 m van muren en gordijnen. Bedek het nooit. Ventileer de ruimte (zet een raam op een kier als het volume kleiner is dan 85 m³). Zet het apparaat uit voordat u weggaat of gaat slapen. Gebruik alleen geschikte olie.

Hoe vervang ik de lont?

Zet de kachel uit en laat hem afkoelen. Verwijder het reservoir, de batterijen, het rooster en de brander. Volg de stappen van hoofdstuk M van de handleiding om de oude lont te demonteren en de nieuwe te installeren. Zorg ervoor dat de lont goed gepositioneerd is voordat u alles weer monteert.

Waarom is de vlam onstabiel of produceert hij roet?

Controleer of de brander verticaal staat (beweeg hem iets). Gebruik nieuwe en geschikte brandstof. Reinig stof onder de convector. Stel de lonthoogte indien nodig bij. Als het probleem aanhoudt, neem dan contact op met de verkoper.

Hoe vervoer ik de convector veilig?

Laat hem afkoelen. Verwijder het verwijderbare reservoir en het brandstoffilter. Plaats de transportdop in plaats van het filter. Vervoer het apparaat altijd in verticale positie.

Wat moet ik doen aan het einde van het stookseizoen?

Laat alle brandstof buiten het huis verbranden. Reinig het apparaat, verwijder de batterijen, reinig het filter en berg het op een droge plaats op. Gebruik het volgende seizoen nieuwe brandstof.

GEBRUIKSAANWIJZING R 316 C ZIBRO

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw Zibro Kamin, het A-merk onder de verplaatsbare kachels. U hebt een kwaliteitproduct aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt tatsächlijk. Leeskaarom eerst deze gebruiksaanwijzing, voor een optimale levensduur van uw Zibro Kamin.

Wij geen u namens de fabrikant 24 maanden garantie op alle optredende materiaal- en fabricagefouten.

We wensen u veel warmte en comfort met uw Zibro Kamin.

Met vriendelijke groet,

PVG International b.v.

Afdeling klantenservice

1 LEES EERST DE GEBRUKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW ZIBRO KAMIN-DEALER.

3 VOUW VOOR HET LEZEN DE LAATSTE PAGINA UIT.

HET GEBRUK IN HOOFDLIJNEN

Dit zijn in grote lijnen de stappen die u要去 nemen om uw kachel te gebruiken. Voor de_precieze handelingen verwijzen wij u�arde HANDLEIDING (pag. 65 en verder).

1 Verwijder alle verpakkingsmaterialen (zie hoofdstuk A, fig. A).
2 Vul de wisseltank en wacht 30 minutes alvorens de kachel te ontsteken (zie hoofdstuk B, fig. I).
3 Plaats de batterijen in de houder (zie hoofdstuk A, fig. F).
4 Controller of de verbrandingskamer ④ goed recht staat (zie hoofdstuk A, fig. E).
5 Ontsteek de kachel door de draaiknop ② maar rechts te draaien tot deze Niet verder kan en verrolgens de ontstekingsstoets ③ rustig in te drukken (zie hoofdstuk C, fig. K en L).
6 Na het ontsteken duurt het 10 à 15 minutes voordat u kunt controeren of de kachel goed brandt (zie hoofdstuk D).
7 Schakel de kachel uit (zie hoofdstuk E).

• De eerste keer zal uw kachel tijdens het branden even maar 'nieuw' ruiken.
• Bewaar uw brandstof op een koele, donkere plaats.
• Brandstof veroudert. Begin elk stookseizoen met{nieuwe brandstof.
• Wanner u stookt met Zibro Plus, bent u verzekererd van de juiste kwaliteit brandstof.
• Indien u overgaat op een ander merk en/of soort kerosine,要去 de kachel eerst hebemaal lately leegbranden.

BELANGRIJKE ONDERDELEN

UIT-toets
Draaiknop
3 Ontstekingstoets
4 Verbrandingskamer
Handgreep verbrandingskamer
6 Brandstofindicatie
Grille
Deksel wissenschaften
Wisseltank
10 Brandstofmeter wisseltank
Koushoogtevergrendeling
12 Ontstekingsspiraal
13 Batterijhouser

Voor elke verplaatsbare kachel geldt een bepaalde minimumruimte (zie hoofdstuk K) waarin u deze veilig, zonder extra ventilatie kurz gebruiken. Als de betreffende ruimtekleiner is dan aangegeven, dient u altijd een raam of deur op een kier te zetten (± 2,5cm) . Dit raden wij ook aan bij ruimtes die sterk geisoleerd of tochvrij gemaatkijk en/of boven 1500 m liggen. Als er onvoldoende ventilatie (lees: zuurstof) is, slaat de kachel overigens automatisch af. Gebruik uw kachel Niet in kelders en andere ondergrondse ruimtes.

Alleen met de juiste brandstof bent u verzekerd van een veilig, efficien't en comfortabel gebruik van uw verplaatsbare kachel.

De tankdop-openervindt u op de achter-zijde van de kachel. Deze zorgt ervoor dat u schone handen houdt bij het openen van de brandstoftank.

DE SAFE TOP

De kachel is voorzien van een safe top. Deze vermindert de temperatuur van de bovenplaat. Hierdoor worden bij eventuele contact met de boenzijde van de kachel het risico op ongelukken verkleind. Let op: de boenzijde worden nog steeds heet.

Vermijd elk contact met de bovenplaat en de grille.

DE JUISTE BRANDSTOF

Uw verplaatsbare kachel is ontworpen voor het gebruik van watervrijne, zuivere kerosine van hoge kwaliteit, zoals Zibro Plus. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:

overmatige teeraanslag op de kous
onvolledige verbranding
beperkte levensduur van kous en kachel
rook en/of stank
aanslag op de grille of mantel

De juiste brandstof is dus essentieel voor een veilig, efficiën en comfortabel gebruik van uw kachel.

Deze transportdop vindt u los in de doos. Alleen hiermee kurz u de kachel na gebruik probleemloos vervoeren. Goed bewaren dus!

Overleg algtd met de dichtstbijzijnde dealer over de juiste brandstof voor uw kachel.

HANDLEIDING

A HET INSTALLEREN VAN DE KACHEL

Haal uw kachel voorzichtig uit de doos en controllerer de inhoud. Naast de kachel要去 u ook beschikken over:

een brandstofhevelpompje
een transportdop
een tankdop-opener
deze gebruiksaanwijzing
Bewaar de doos en het verpakkingsmaterial (fig. A) voor opslag en/of transport.

2 Verwijder het overige verpakkingsmaterialiaal:

Verwijder het stukje verpakkingsmaterialial bij de grille ⑦. Licht de grilleuit de inkeping (fig. B) en trek hem maar voren.
▶ Druk het verpakkingsmateriaal boven de verbrandingskamer ④)iets maar beneden en verwijder het uit de kachel (fig. C).
Neem de verbrandingskamer uit de kachel en verwijder het waaronder aanwezige verpakkingsmaterialiaal (fig. D).
Zet de verbrandingskamerteringopzijnplaats.De verbrandingskamer staat goed alsu hem met de handgreep ⑤ soepel een beetjeaar links en rechts kunt schuiven (fig. E).Sluit de grille.
Open de deksel van de wisseltank 8 en verwijder het stukje karton.

3 Vul de wisseltank zoals aangegeven in hoofdstuk B.
4 Plaats de batterijen in de waarvoor bestemde houder 13 aan dechterzijde van de kachel (fig. F). Let op de + en - polen.
5 De vloer要去 stevig en waterpas়. Verplaats de kachel als deze Niet waterpas staat. Probeer dit Niet te corrigeren door er boeken of iets anders onder te leggen.
6 Uw kachel is nu gebruiksklaar.

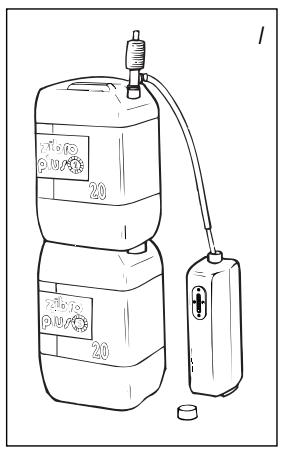

B VULLEN MET BRANDSTOF

Vul de wisseltank Niet in de woonruimte, maar op een meer geschikte plaats (er kan.altijd een beetje gemorst worden). UGaat waar bij als volgt te werk:

1 Zorg dat de kacheluit is.
2 Open het deksel 8 en til de wisseltank 9uit de kachel (fig. G). Let op: de tank kan even nadruppelen. Zet de wisseltank neer (dop maar boven) en schroef de tankdop eraf met behulp van de tankdop-opener (fig. H).

3 Neem het brandstofhevelpompje en steek de gladde, meest stuggle pijp in de jerrycan. Zorg dat deze hoger staat dan de wisseltank (fig. I). De geribbelde slang steekt u in de opening van de wisseltank.
4 Draai de knop bovenop het pompje vast (naar rechts).
5 Knijp enkele keren in het pompje, totdat de brandstof in de wisseltank stroomt. Als dat eenmaal het geval is, hoeft u zicheer te knijpen.
6 Letijdens het vullen op de brandstofmeter van de wisseltank (fig. J). Als u ziet dat deze vol is, stop dan met vullen door de knop boven op het pompje waar los te draaien (haar links). Maak de tank nooit te vol. Vooral Niet als de brandstof erg koud is (brandstofzetuit als deze warmer wordt).
7 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank met behulp van de tankdop-opener. Deze LASTeUNTU gebruik wee bevestigen op de achterzijde van de kachel. Veeg eventueel gemorste brandstof weg.
8 Controller of de tankdoprecht zit en goed is aangedraaid. Plaats de wisseltank wee in de kachel (dop maar beneden). Sluit het deksel.

C HET AANMAKEN VAN DE KACHEL

Een neue kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie of ontsteek uw kachel de eerste koer buiten de leefruimte.

Als u de kachel voor de eerste koer gebruikt, moet u na hetplaatsen van de gezulde wisseltank zo'n 30 minuten wachten met aanmaken. Zo kan de kous zich volzuigen met brandstof. Dit geldt ook nadat u de kachel helemaal leeg hebt lien branden en na het verrangen van de kous.

Kijk vór het aanmaken van de kachel.altijd even op de brandstofindicatie 6 om te weten of u eerst de wisseltank要去 bijvullen.

Maak de kachel.altijd aan met behulp van de ontstekingspiraal 12. Gebruik nooit lucifers of een aansteker.

U gaat als volgt te werk:

1 Draai de draaiknop 2aar rechts tot aan de aanslag (fig. K). Met enige druk zou u de draaiknop dan nog wat verder konnen draaien; deze veert danECHTER vanzelf terug. Zo zet u de kous in de hoogste stand en stelt u de beveiliging in werking.
Druk de ontstekingstoets in (fig. L), maar nicht te hard. Zodra een vlammetje in de verbrandingskamer zichtaar worden,kest u de ontstekingstoets loslaten.

De kachel is sinds kort in gebruik en de draaiknop worden nicht vergrendeld. Draai de draaiknop (fig. M) eerst geheel linksom alvorens de kous in de hoogste positie te brengen voor ontsteking (hoofdstuk C).

Controleer na het ontsteken van de kachel.altijd of de verbrandingskamer 4 goedrecht staat, door deze aan de handgreep 5 evenaar links en rechts te schuiven (fig. E).Dit moet soepel gaan. Als de verbrandingskamer ongelijk staat, leidt dit tot rook- en roetontwikkeling.

D HET BRANDEN VAN DE KACHEL

Na het ontsteken van de kachel duurt het 10 à 15 minutes voordat ukteunt controeren of de kachel goed brandt. Op de pagina naast het uitvouwblad aunt u zien hoe hoog uw kachel minimaal en maximaal mag branden (fig. S). Een te hoge vlam kan rook- en roetvorming veroorzaken, verwijl een te lage verbranding tot geurontwikkeling leidt. U kunt de vlam enigszins instellen met de vlamregelaar (fig. M).

Als de verbranding te laag blijft,要去 de koushoogte worden bijgesteld (zie hoofdstuk F).

Een te lage verbranding kan ontstaan door:

te weinig brandstof (vul de tank)
slechte brandstof (raadpleeg uw dealer)
te weinig ventilatie (zet een raam of deur op een kier)
▶ slijtage van de kous (raadpleeg uw dealer, of verwang de kous,zie hoofdstuk M)

Deze kachel is uitgerust met een veiligheidssystem dat er voor zorgt dat de kachel aflsaat wonneer u de wisseltank uit de kachel tilt. Om de kachel waar aan te zetten dient u de wisseltank wee terug teplaatsen en de stappen te volgen zoals beschreiben in hoofdstuk C.

E HET UITZETTEN VAN DE KACHEL

U schakelt de kachel uit door de UIT-toets ① in te drukken. De vlam zar dan na enigeijd vanzelf doven.

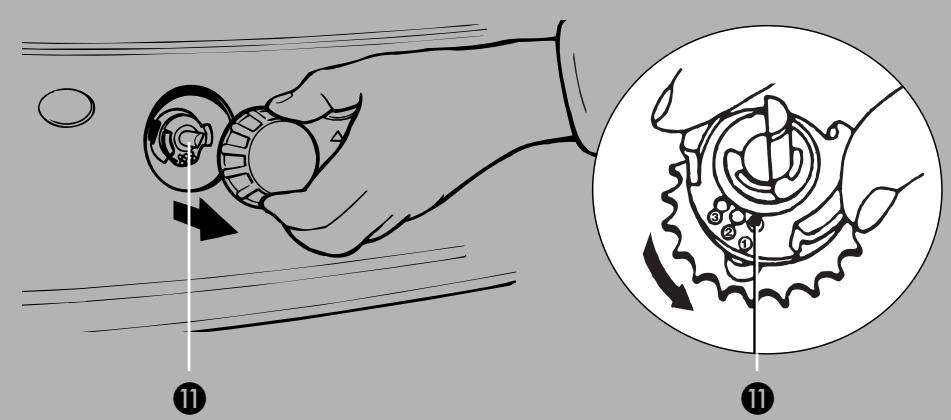

F HET VERSTellen VAN DE KOUSHOOGTE

Na verloop vanarend is de verbranding Nieteerhoog genoeg (hoofdstuk D).In dat geval kunt u de koushoogte verstellen om de verbranding te verbeteren. Hiervoor dient de kacheluit te zijn.UGaat als volgt te werk:

1 Druk de UIT-toets in (fig. N).
2 Trek de draaiknop ② van de kachel, zodate de koushoogtevergrendeling ⑪ zichtaar worden.
3 Neem de plastic ring:tussen duim en wijsvinger en trek dezeaar voren. Draai de ring een stap hoger maar stand 2 of 3 (fig. O). Druk de ring voorzichtig aan, zodat de uitsparing wee om het pallette sluit.
4 Duw de draaiknop voorzichtig op zijnplaats. Dit kan maar op een manier: bekijk dechterkant van de dop voor de juiste positie.

Als het verstellen van de koushoogte Niet het gewenste effect heeft, moet u de kachel helemaal lately leegbranden (hoofdstuk H).

Blijft de verbranding ook dan nog te laag en staat uw kous inmiddels op stand 3, neem dan contact op met uw dealer of cervang de kous, zie hoofdstuk M.

Als de verbranding na het bijstellen te hoog worden (fig. S),要去 u de koushoogte vergrendeling waar een stand lager zetten. Anders hebts kans op rook- en roetontwikkeling.

G STORINGEN, OORZAKEN EN OPLOSSINGEN

Als u een storing nicht kunt oplossen met behulp van de onderstaande aanwijzingen, dient u contact op te nemen met uw dealer.

HET AANMAKEN LUKT NIET.

De batterijen zitten Niet goed in de houder.
Controleren (fig. P).
De batterijen zichnietmeerkrachtig genoegvoordeontsteking.
Vervangen (fig. P).
U hebte de kachel helemaal leeggestoekt of de kous is verrangen.
Na hetplaatsen van de gevulde wisseltank 30 minutes wachten met ontsteken.
U duwt de ontstekingstoets 3 te krachtig in, waardoor de ontstekingspiraal smoort in de kous.
Minder hard indrukken (hoofdstuk C).
De ontstekingsspiraal 12 is stuk. Raadpleeg uw dealer.

SLECHTE VERBRANDING EN/OF ROET/GEUR.

De verbrandingskamer 4 is Niet goed geplaatst.
Zet deze recht met de handgreep ⑤, tot u hem makkelijk wat maar links en rechts kunt schuiven.
U gebruikt verouderde brandstof.
Begin elk stookseizoem met{nieuwe brandstof.
U gezbruikt verkeerde brandstof.
Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
Er is sprake van stofophoping onder in de kachel.
Raadpleeg uw dealer.
De koushoogte is nicht goed ingesteld.
Zie hoofdstuk F.

DE KACHEL GAAT LANGZAAM UIT.

De wisseltank is leeg.
Zie hoofdstuk B.
Er zit�回 in het zeefje.
Maak het zeefje droog (hoofdstuk H, fig. Q).
Er zit�回t in het onderreservoir. Raadpleeg uw dealer.
De kous is aan de bovenzijde verhard.
Kachel helemaal leegbranden (hoofdstuk H). Gebruik de juiste brandstof.
Ugebruiktverouderdebrandstof.
Begin elk stookseizoem met{nieuwe brandstof.

DE KACHEL BLIJFT LAAG BRANDEN.

De kous staat te laag.

Zet de koushoogtevergrendeling een stand hoger (hoofdstuk F).

De kachel had voor het bijvullen vrijwel alle brandstof verbruikt.

Na hetplaatsen van de volle wisseltank 30 minutes wachten met ontsteken.

ontstekingsspiraal met gebroken gloeidraad

U gezbruikt oude of verkeerde brandstof. Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
De ruimte worden onvoldoende geventileerd.
Zet even een raam of deur wijd open en LAST deze daarna op een kier staan.

DE KACHEL BRANDT TE HOOG.

U gekrukt verkeerde, te vluchtige brandstof. Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
De kous staat te hoop. Zet de koushoogtevergrendeling een stand lager (hoofdstuk F).

OVER HET ONDERHOUD

Uw kachel vergt weinig onderhoud. Wel dient u stof en vlekken bijtijds af te nemen met een vochtige doek, odomat er anders hardnekkige vlekken konnen ontstaan. Normaal gesproken zich er slechts drie onderdelen aan slijtage onderhevig:

1. DE BATTERIJEN

Deze kunt u zich vervangen. Gooi de oude batterijen Niet in de vuilnisbak. Volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval.

2. DE ONTSTEKINGSSPIRAAL

De ontstekingsspiraal gaat langer mee als u de kachel op de juiste manier ontsteekt. Vervang opijd de batterijen en let op dat u de ontstekingstoets Niet te krachtig indrukt. Als de gloeidraad gebroken is, dient de ontstekingsspiraal verrangen te worden.

3. DE KOUS / LEEGBRANDEN

Om de levensduur van de kous te verlengen, moet u de kachel vanijd tot vrijd hebelaal latent leegbranden (tot hij vanzelf uitgaat). Doe dit wanner u merkt dat de verbranding wat minder worden. Het leegbranden voroorzaakt enige geur, dus het is raadzaam dit buiten de leefruimte te doeon.

HET BRANDSTOFZEEFJE

Controleer ook met enige regelmaat het brandstofzeefje:

haal de wisseltank ⑨uit de kachel en verwijder het brandstofzeefje (fig. Q). Dit kan wat nadruppelen; houd een doeke bij de hand. Klop het brandstofzeefje omgekeerd leeg op een harde ondergrond, om het vuil te verwijdersen. (Nooit reinigen met water!) Plaats het brandstofzeefje wee in de kachel.

Verwijder zich geen onderdelen van de kachel. Neem voor een eventuele repa-ratie algijd contact op met uw dealer.

Laat de kachel afkoelen voordat u onderhoud pleegt.

OPSLAG (EINDE STOOKSEIZOEN)

Wij raden u aan de kachel aan het einde van het stookseizoen hebemaal leeg te branden en daarna goed op te bergen. U gaat als volgt te werk:

1 Maak de kachel aan buiten de leefruimte en LAST hem geheel leegbranden.
2 Laat de kachel afkoelen.
3 Maak de kachel schoon met een vochtige doek en droog deze af.
Haal de batterijen uit de batterijhouser en bewaar deze op een droge plaats.
5 Reinig het brandstofzeefje (zie hoofdstuk H).
6 Berg de kachel stofvrij op, zo möglichk in de originele verpakkingsmaterialen. Overgebleven brandstof kurz u een volgend stookseizoen nicht meer gebruiken. Houdt u toch wat over gooi deze brandstof dan nicht weg, maar volg de regels Zoals die in uw gemeente gelden voor Klein Chemisch Afval. Begin het{nieuwe stookseizoen in elk geval met{nieuwe brandstof en raadpleeg opniew.Deze gebruiksaanwijzing.

VERVOER

Om te voorkomen dat uw kachel tijdens transport brandstof lekt, moet u de vol-gende maatregelen nemen:

1 Laat de kachel afkoelen.
Haal de wisseltank uit de kachel en verwijder het brandstofzeefje (fig. Q). Dit kan wat nadruppelen; houd een doeke bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel.
3 Duw de transportdop op deplaats van het brandstofzeefje (fig. R) en druk deze goed aan.
4 Vervoer de kachel.altijdrechtop.

SPECIFICATIONS

Ontsteking	elektrisch	Afmetingen (mm)	breedte	428
Brandstof	kerosine	(inclusief bodemplaat)	diepe	295
Capaciteit (kW)*	3,0		hoogte	513
Geschikte ruimte (m3)**	85-110	Accessoires	brandstofhevelpomp
Brandstofverbruik (l/uur)*	0,313		transportdop
Brandstofverbruik (g/uur)*	250		tankdop-opener
Brandduur per tank (uur)*	13	Batterijen	2x R20kG, MN 1300
Inhoud wisseltank (liter)	4,0		1,5V, size D
Gewicht (kg)	9,0	Type kous	F

L DE GARANTIEVOORWAARDEN

U krijgt op uw kachel 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3 De garantie geldt nicht wanner veranderingen zijn aangebracht, niedoriginele onderdelen zijn gemonteerd of reparatives aan de kachel zich verricht door derden.
4 Onderdelen die aan normale slijtage onderhevig zijn, zoals de batterijen, de kous, de ontstekingspiraal en het brandstofhevelpompje, vallen buiten de garantie.
5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als waarop geen veranderingen zijn aangebracht.
6 De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zelfs gevaarlijk zijn*.
7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen waarvan,kommen algijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.

• Licht ontvlambare stoffen können bijvoorbeeld leiden tot een oncontroleerbare verbranding, met uitslaande vlammen als gevolg. Probeer in dat geval nooit de kachel te verplaatsen, maar zet de kachel onmiddelijkukt (zie hoofdstuk E). In nooodgeallen kurz u een brandblusser gebruiken, maar dan uitsluitend van het type B: een koolzuur- of poederblusser.

10 TIPS VOOR EEN VEILIG GEBRUIK

1 Wijs kinderen.altijd op de aanwezigheid van een brandende kachel.
2 Verplaats de kachel Niet als deze brandt of nog heet is. In dat geval ook Niet bijvullen en geen onderhoud verrichten.
3 Plaats de voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen en meubels. Houd ook de ruimte boven de kachel vrij.
4 Gebruik de kachel Niet in stoffige ruimtes en Niet opplaatsen waar het sterk tocht. In beiden geallen krijgt u geen optimale verbranding.
5 Zet de kachel uit voordat u vertrekt ofaar bed gaat.
6 Bewaar en vervoer de brandstof uitsluitend in de waarvoor bestemde wisseltankjes en jerrycans.
7 Zorg ervoor dat de brandstof Niet bloot staat aan hitte of extreme temperatuurverschillen. Bewaar de brandstof.altijd op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).
8 Gebruik de kachel nooit opplaatsen waar schadelijke gassen of dampen aanwezig hunnen zijn (bv. uitlaatgassen of verfdampen).
9 De bovenzijde van de kachel worden heet. De kachel mag Niet afgedekt worden (brandgevaar).
10 Zorg algtd voor voldoende ventilatie.

HET VERVANGEN VAN DE KOUS

M VOORDAT U BEGINT MET HET VERVANGEN VAN DE KOUS, DIENT DE KACHEL UIT EN VOLLEDIG AFGKEOELD TE ZIJN.

1 Open het tankklepje en haal de wisseltank eruit.
2 Haal de batterijen uit de batterijhouser.
3 Licht de grille uit de inkeping en trek hem maar voren. Neem de branderkop uit de kachel. Sluit de grille.
4 Trek de draaiknop van de kachel af.
5 Schroef de drie mantelschroeven, aan de onderzijde van de kachel, los. Trek de mantel iota'snarr voren en verwijder deze van de bodemplaat.
6 Draai de vleugelmoeren onder de branderzitting los.
7 Til de branderzitting omhoog zodate de kous zichtaar wordt. Leg de branderzitting naast de kachel. (Let op dat de bedrading Niet los raakt).
8 Draai de schroef welke de beugel vasthoudt los en verwijder veer en de beugel.
9 Draai de as geheel rechtsom en maak de koushouder (met kous) los van de as.
10 Licht de koushouser op en schuif deze van de luchtschacht af.
11 Knijp de kous samen, zodat de kous loskomt uit de koushouder en neem de kous eruit. Draag hierbij handschoenen en zet een bakje klaar om de oude kous in te doen.

12 Plaats de kous overeenkomstig de op de koushouser aangegeven richting in de koushouser.
13 Plaats de koushouser (met kous) over de luchtschacht. Plaats daarna het uiteinde van de as aan de rechtzerijde in de sleuf van de koushouser en draai de gehele as linksom.
14 Plaats de koushoogtevergrendeling (de koushoogte op positie 1 zetten), de veer en de beugel terug. Draai de schroef welke de beugel vasthoudt vast.
15 Plaats de branderingzitting terug.
16 Draai de vleugelmoeren gelijkmatig handvast aan.
17 Plaats de draaiknop op het kousmechanisme. Draai de knop geheel maar rechts. Activeer de omvalbeveiliging en controllerer of de kousaar de onderste stand gaat. Herhaal dit een aantal keren. Wanner de kous Niet in de onderste positie komt is deze onjuist gemonteerd en要去 de procedure vanaf stap 6 herhaald worden.
18 Plaats de mantel terug en draai de drie mantelschroeven vast. Plaats de draaiknop en de verbrandingskamer terug. Controller of deze LASTe goedrecht staat, door deze aan de handgreep even maar links en rechts te schuiven. Sluit de grille.
19 Plaats de gezulde wisseltank terug. Plaats de batterijen in de batterijhouser (let op de plus en min). Na hetplaatsen van de wisseltank en de batterijen, moet u 30 minutes wachten voordat u de kachel aanmaakt.

DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL b.v.

A OSTERREICH
