Type de produit	Motobineuse électrique
Marque	MAC ALLISTER
Modèle	MT1000
Puissance	1000 W
Largeur de travail	450 mm
Profondeur de travail maximale	180 mm
Vitesse à vide	380 min⁻¹
Dimensions (L × l × h)	132 × 56 × 54 cm
Poids	Environ 13 kg
Fréquence	50 Hz
Tension	230-240 V ~
Classe de protection	II (double isolation)
Indice de protection	IPX4 (projections d'eau)
Niveau de pression acoustique mesuré	79 dB(A)
Niveau de puissance acoustique garanti	93 dB(A)
Vibrations mains-bras (ah)	2,32 m/s²
Usage	Domestique pour jardin privé
Fonctions principales	Binage, ameublissement du sol, mélange avec engrais/tourbe/compost
Dispositif de sécurité	Bouton de verrouillage + gâchette marche/arrêt
Réglage de profondeur	Via jauge à plusieurs trous
Type de fraises	4 lames rotatives
Entretien et nettoyage	Nettoyage après chaque usage avec chiffon humide et savon neutre ; graissage boîte d'engrenages
Rangement	Lieu sec, aéré, à l'abri du gel, hors de portée des enfants ; température idéale 10-30 °C
Garantie	24 mois à compter de la date d'achat (usage domestique)
Accessoires fournis	Guidon, mancherons, traverse, kit de fixation, attache-câble, porte-câble, vis

FOIRE AUX QUESTIONS - MT1000 MAC ALLISTER

Comment assembler la motobineuse MT1000 ?

Suivez les étapes du manuel : fixez le guidon avec les kits de fixation, montez les mancherons sur la traverse, fixez l'ensemble au guidon, puis attachez le câble avec l'attache-câble et le porte-câble. Utilisez un tournevis cruciforme pour les vis.

Comment brancher l'appareil en toute sécurité ?

Utilisez une rallonge extérieure de section ≥1,5 mm². Pliez la rallonge à 30 cm de la prise femelle, accrochez-la au porte-câble, puis branchez le câble court de l'appareil sur la rallonge. Ensuite, branchez la rallonge sur une prise secteur.

Comment régler la profondeur de binage ?

Pour régler la profondeur, utilisez la jauge située à l'arrière. Sortez la goupille, démontez la broche, puis abaissez ou soulevez la jauge pour aligner le trou souhaité avec le support. Un trou plus haut donne un labour plus profond.

Comment démarrer et arrêter le moteur ?

Pour démarrer, appuyez sur le bouton de verrouillage, puis pressez la gâchette. Relâchez le bouton de verrouillage tout en maintenant la gâchette. Pour arrêter, relâchez simplement la gâchette. Les lames continuent de tourner quelques instants après l'arrêt.

Que faire si l'appareil ne démarre pas ?

Vérifiez d'abord la prise de courant en branchant un autre appareil. Ensuite, contrôlez que vous avez bien appuyé sur le bouton de verrouillage avant d'enfoncer la gâchette. Si le câble ou la prise sont endommagés, consultez un électricien.

Comment entretenir les fraises ?

Après chaque utilisation, nettoyez les fraises à la brosse pour enlever la terre. Portez des gants pour éviter les blessures. Vérifiez régulièrement l'état des fraises : si elles sont déformées ou abîmées, remplacez-les par des pièces d'origine.

Quelles sont les consignes de sécurité importantes ?

Portez des équipements de protection (lunettes, gants, chaussures, casque antibruit si nécessaire). Ne travaillez pas sous la pluie, maintenez les personnes et les animaux à distance. Débranchez toujours l'appareil avant tout entretien ou en cas d'anomalie.

Comment transporter et ranger l'appareil ?

Éteignez et débranchez l'appareil. Mettez les roues en position transport (vers le bas, jauge vers l'arrière). Portez-le par la poignée. Rangez-le dans un endroit sec, à l'abri du gel, hors de portée des enfants (température idéale 10-30 °C). Couvrez-le pour le protéger de la poussière.

Quels sont les niveaux sonores et vibratoires de cet appareil ?

Le niveau de pression acoustique mesuré est de 79 dB(A) et le niveau de puissance acoustique garanti de 93 dB(A). Les vibrations mains-bras sont de 2,32 m/s². Portez un casque antibruit si le bruit dépasse 85 dB(A) et faites des pauses régulières.

Comment obtenir des pièces de rechange ou une réparation sous garantie ?

Pour toute réclamation sous garantie, adressez-vous à un service après-vente agréé avec la carte de garantie remplie et le ticket de caisse. Utilisez exclusivement des pièces de rechange d'origine. La garantie ne couvre pas l'usure normale (lames, câbles, etc.) ni une utilisation professionnelle.

MODE D'EMPLOI MT1000 MAC ALLISTER

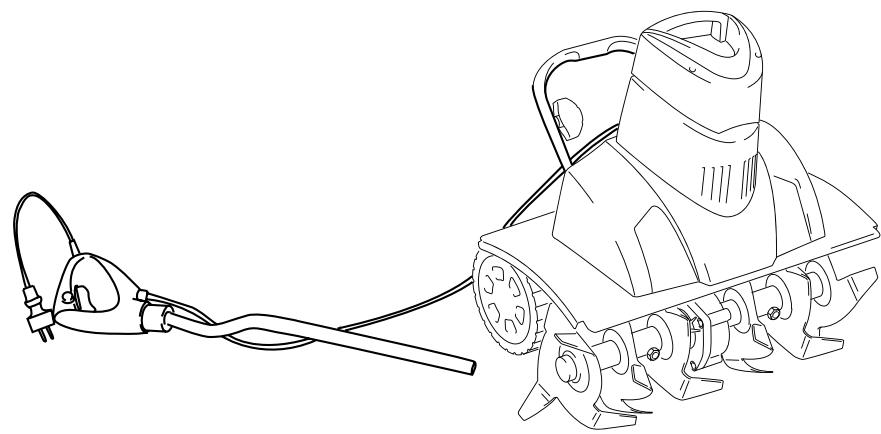

Motobineuse électrique MT1000

[01] x1

[02] x 1

[03] x 1

[04] x 1

[05] x 6

[06] × 1

[07] x 1

ALLISTER

MT1000

MT1000 1000W Motobineuse Électrique 04

Assemblage

Ref : 59 37 33

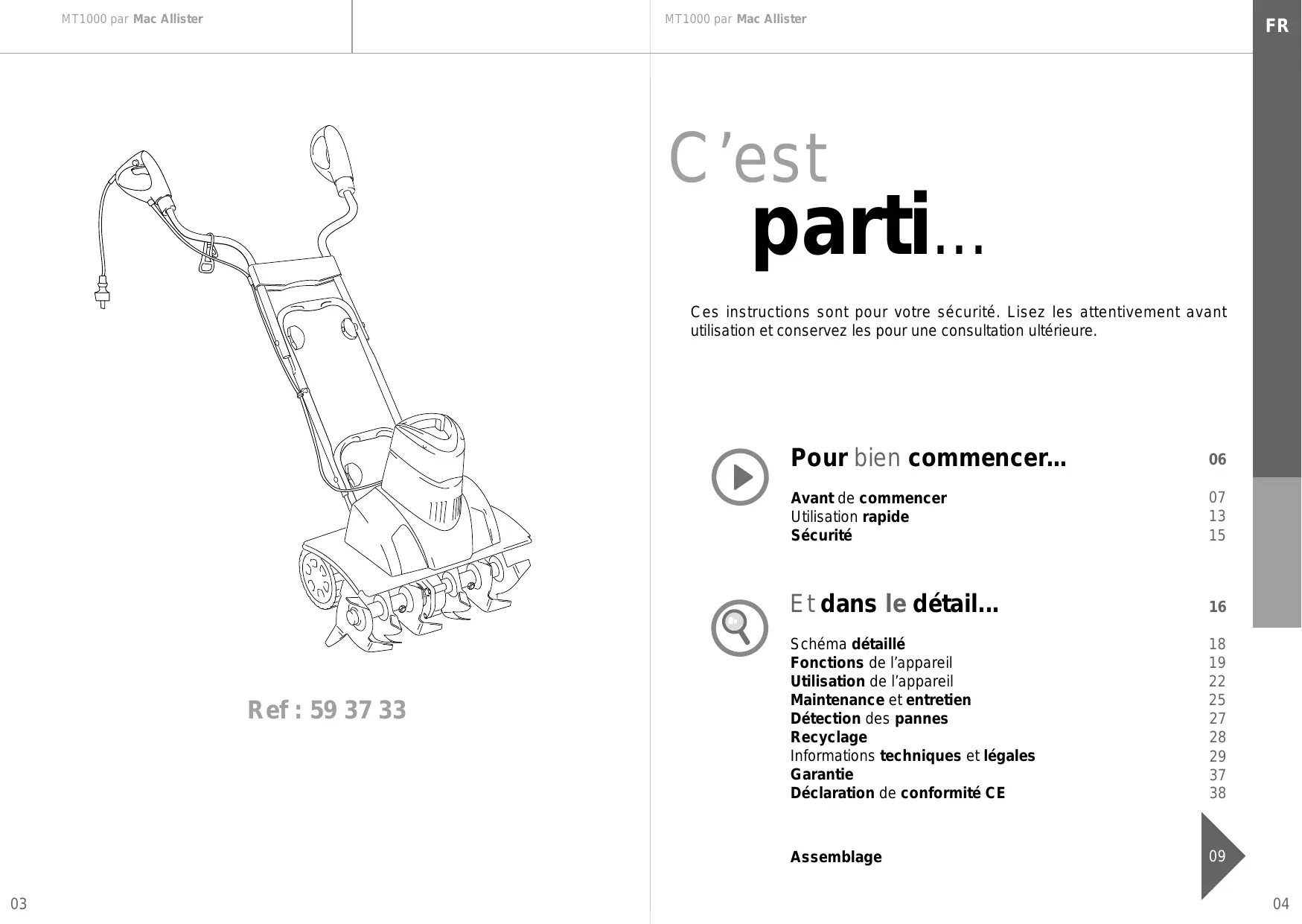

C'est parti…

Ces instructions sont pour votre sécurité. Lisez les attentivement avant utilisation et conservez-les pour une consultation ultérieure.

Pour bien commencer... 06

Avant de commencer 07

Utilisation rapide 13

Sécurité 15

Et dans le détaillé... 16

Schéma détaillé 18

Fonctions de l'appareil 19

Utilisation de l'appareil 22

Maintenance et entretien 25

Détection des pannes 27

Recyclage 28

Informations techniques et légales 29

Garantie 37

Déclaration de conformité CE 38

Assemblage

Pour bien commencer…

Avant de commencer 07

Utilisation rapide 13

Sécurité 15

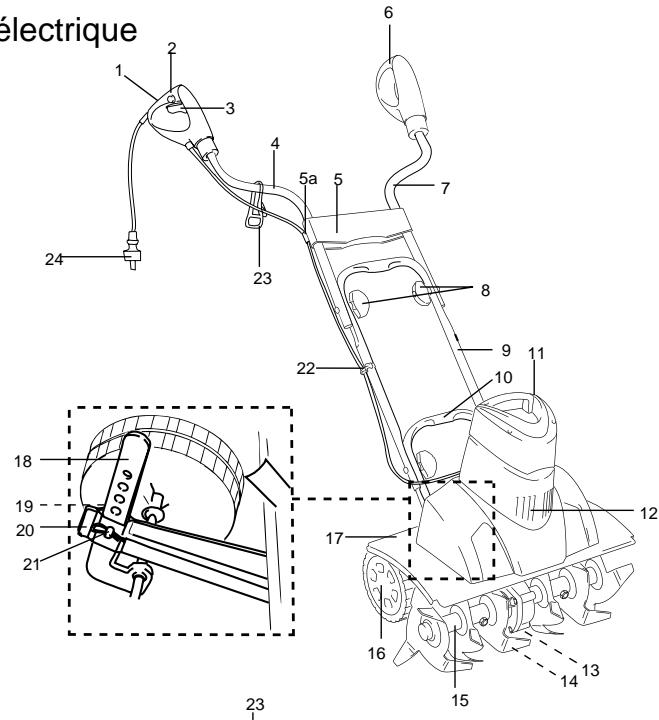

Le produit

Motobineuse électrique

1. Poignée (droite)
2. Bouton de verrouillage
3. Gachette
4. Mancheron (droit)
5. Traverse

a. Serre-câble

1. Poignée (gauche)
2. Mancheron (gauche)
3. Kit de fixation

a. Poignée

b. Vis M6*50

1. Guidon
2. Support du guidon
3. Poignée de transport
4. Ouvertures de ventilation
5. Boîte de graissage
6. Fraise
7. Arbre d'entraînement
8. Roue
9. Coque de protection
10. Jauge
11. Goupille
12. Support de guidage
13. Broche
14. Attache-cable
15. Portecâble
16. Câble et prise mâle
17. Vis ST4*16

Contenu de l'emballage

Le contenu de l'emballage est le suivant:

1 Appareil avec mancheron droit [4] 1 Traverse [5] 1 Mancheron gauche [7] 6 Kits de fixation [8] (poignée [8a] avec vis M6*50 [8b]) 1 Guidon [9] 1 Attache-cable [22] 1 Portecable [23] 2 Vis ST4*16 [25]

Déballage

Sortez les pièces de l'emballage et posez-les sur une surface plane et stable. Enlevez tous les matériaux d'emballage ainsi que les accessoires de livraison, le cas échéant. Vérifiez que le produit est complet et en bon état. Si l'une des pièces est manquante ou endommagée, n'utilisez pas l'appareil et contactez le magasin d'achat. L'utilisation d'un produit incomplet ou endommagé peut représenter un danger à la fois pour les biens et pour les personnes. Vérifiez que vous disposez de tous les accessoires nécessaires au fonctionnement et à l'utilisation de l'appareil. Les accessoires incluent notamment les équipements de protection personnelle.

Accessoires requis

( Non founis)

Tournevis cruciforme

Montage

Placez l'appareil sur une surface plane et stable. Séparez les vis [8b] des poignées [8a] et gardez-les à portée de main. Alignez le guidon [9] avec le support de guidon [10] et emboîtez-le par dessus, de manière à ce que les trous du guidon et du support soient bien en face les uns des autres (Fig. 1).

Fig.1

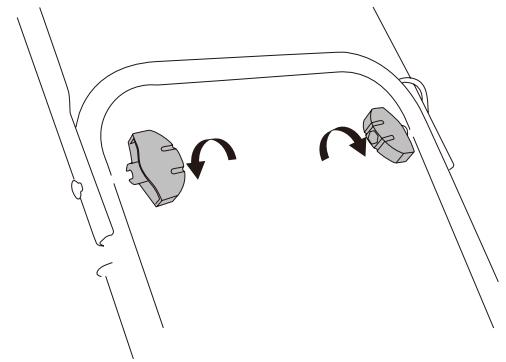

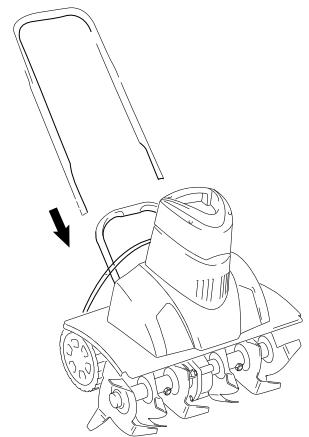

Fixez le guidon [9] à l'aide des quatre kits de fixations [8]. Pour cela, faites passer les vis [8b] par les trous du guidon et du support, du côté extérieur, puis vissez les poignées [8a] de l'autre côté (Fig. 2).

Fig.2

Enfilez le porte-câble [23] sur le mancheron droit [4]. Enfilez les mancherons [4, 7] dans les tubes de la traverse [5].

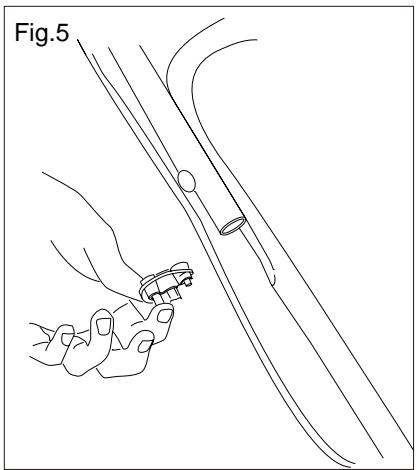

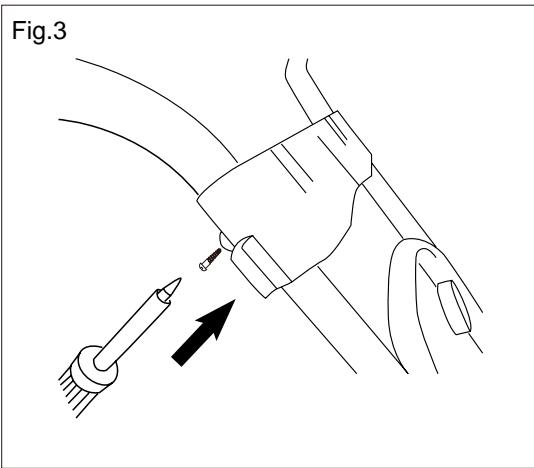

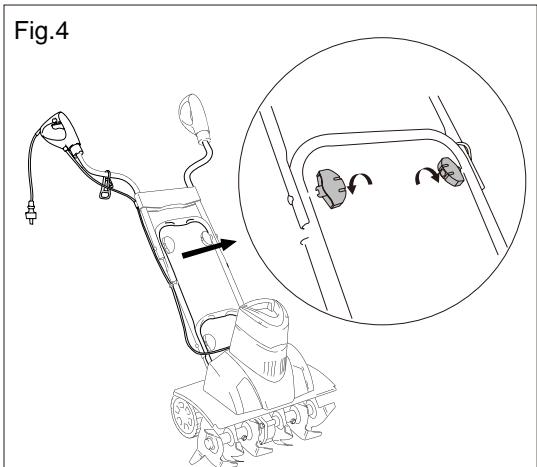

Remontez la traverse [5] jusqu'à ce que les trous situés derrière soient en face de ceux des mancherons [4, 7], puis fixez la traverse [5] en vissant les vis [25] avec un tournevis cruciforme (Fig. 3).

Alignez l'ensemble avec le guidon [9] et fixez à l'aide de deux kits de fixation [8] (Fig. 4).

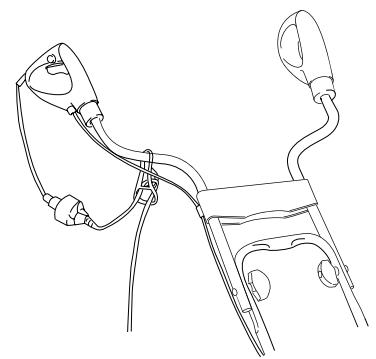

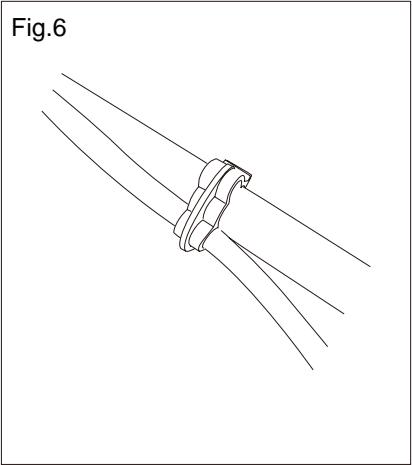

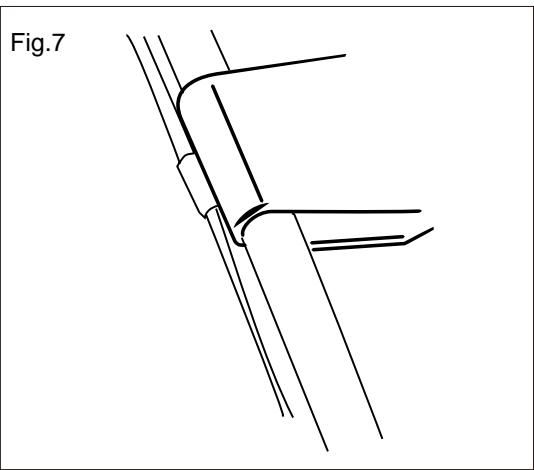

Fixez la partie inférieure du câble [24] au guidon [9] à l'aide de l'attache-câble [22] (Fig. 5, 6).

Insérez la partie supérieure du cable dans le serre-cable [5a] de la traverse [5] (Fig. 7).

Branchement de l'appareil

Pour des raisons de sécurité, l'appareil est équippé d'un câble très court [24]. Ne branchez pas directement ce câble sur une prise de courant : utilisez une rallonge ajustée. Lors de l'achat de la rallonge, prenez en compte les spécifications techniques de l'appareil. Vous trouverez attaché à la plaque signalétique un porte-câble [23] permettant d'éviter que la rallonge ne pende sous l'appareil.

ATTENTION! Vérifiez la tension et l'intensité de la prise de courant! La tension et l'intensité doivent correspondre à celles indiquées sur la plaque signalétique. Assurez-vous que la taille et le calibre de la rallonge sont suffisants pour votre appareil (≥1,5mm²)! Utilisez une rallonge électrique conçue pour une utilisation en extérieur.

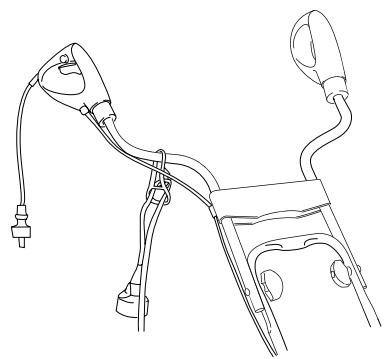

Pliez la rallonge à environ 30 cm de la prise femelle, et accrochez la boucle sur le portecable [23]. Tirez doucement sur le câble pour vous assurer qu'il est bien accroché à la poignée (Fig. 8). Branchez le câble [24] sur la prise femelle de la rallonge (Fig. 9).

Fig.8

Fig.9

Puis branchez la rallonge sur une prise de courant.

Guide rapide de démarrage

Monter

Ajuster les roues

Brancher

Mettre en route

Utiliser

Eteindre

Débrancher

Nettoyage et entretien

Ranger

Pour plus de détails, consultez les rubriques "Fonctions de l'appareil" et "Utilisation de l'appareil".

Veuillez prendre note des points suivants :

Avant de commencer, vous devez avoir lu et compris le mode d'emploi dans son intégralité. Si vous êtes débutant, effectuez une formation. Vous devez impératifement être en forme à la fois physiquement et mentalement chaque fois que vous utilisez l'appareil. Munissez-vous d'équipements de protection adéquats. N'exposez pas la machine à un environnement de travail dangereux (pluie, humidité, liquides inflammables ou gaz). Aucune personne non autorisée (notamment les enfants) ni aucun animal ne doit entrer dans la zone de travail ou rester à proximité.

Faites en sorte que l'appareil reste toujours en bon état. Cet appareil doit faire l'objet d'examens réguliers; ne l'utilisez pas si vous avez le moindre doute concernant son état de marche. L'appareil doit être branché sur une prise de courant par l'intermédiaire d'une rallonge spécifique conçue pour une utilisation en extérieur.

ATTENTION ! Ce mode d'emploi est important pour votre sécurité. Lisez-le attentivement avant d'utiliser l'appareil !

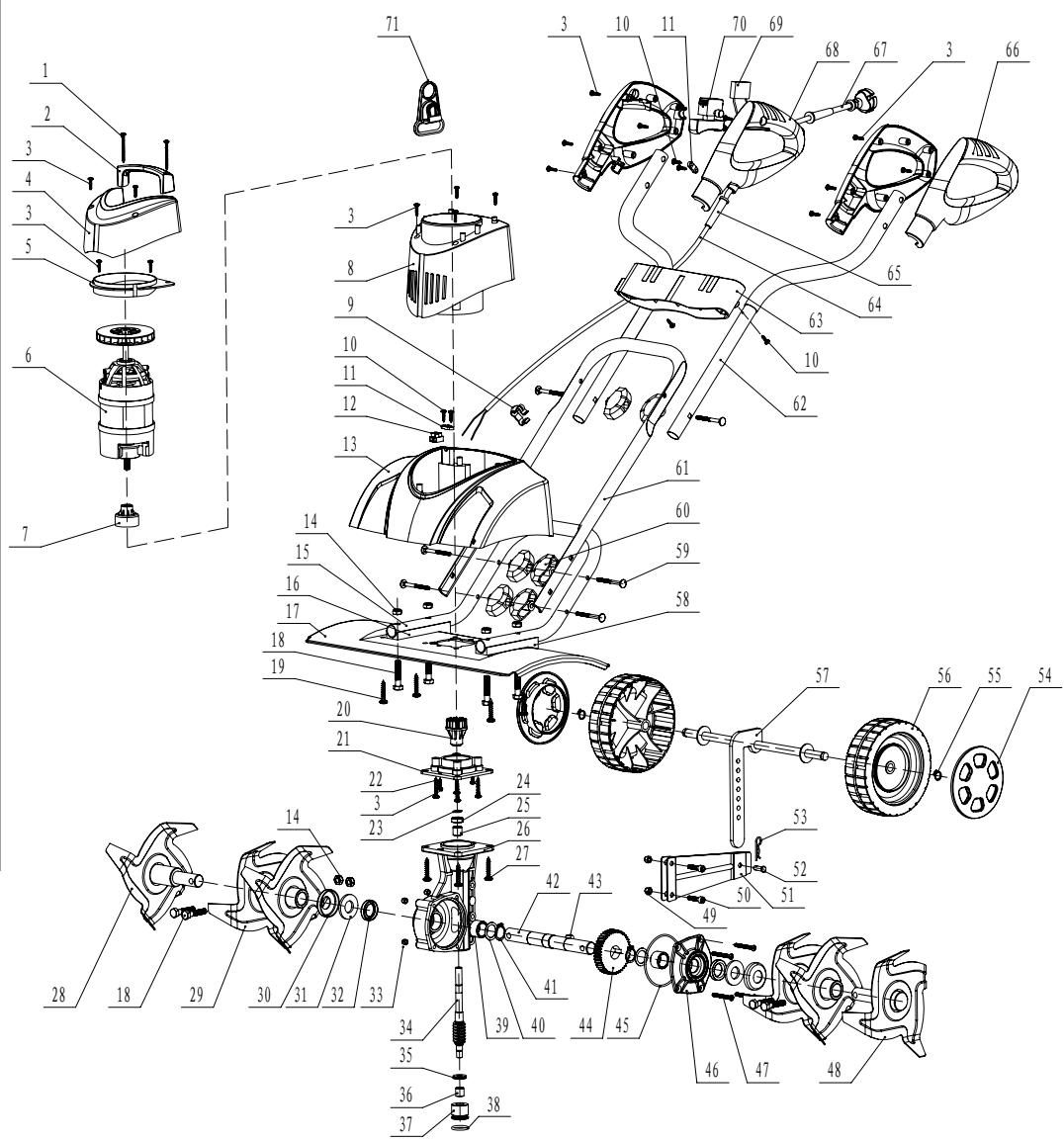

Étiquette dans le détail...

Schéma détaillé 18 Fonctions de l'appareil 19 Utilisation de l'appareil 22 Maintenance et entretien 25 Détection des pannes 27 Recyclage 28 Informations techniques et légales 29 Garantie 37 Déclaration de conformité CE 38

1. Vis à tôle à tête cylindrique à empreinte cruciforme ST4.2×45
2. Poignée
3. Vis à tôle à tête cylindrique à empreinte cruciforme ST4.2×16
4. Couverage
5. Couvercle étanche
6. Bloc moteur
7. Connecteur femelle
8. Boftier
9. Attache-cable
10. Vis à tôle à tête cylindrique à empreinte cruciforme ST4.2x16
11. Bloc de fil
12. Rondelle de serrage
13. Base du boîtier
14. Écrous hexagonaux autofreinés (à anneau non métallique), style 1 M8
15. Support du guidon
16. Base des tubes
17. Coque de protection
18. Vis à tôle à tête cylindrique à empreinte cruciforme ST6.3x25
19. Connecteur majeur
20. Bloc de localisation
21. Vis à tôle à tête cylindrique à empreinte cruciforme ST4.8×30
22. Anneaux élastiques pour arbre A φ10
23. Joint à huile
24. Douille à aiguilles HK1012
25. Boîtier d'engrenages
26. Vis à tôle à tête cylindrique à empreinte cruciforme ST6.3x32
27. Lame
28. Assemblage des lames
29. Rondelle
30. Joint anti-poussière
31. Joint à huile
32. Écrous hexagonaux autofreinés (à anneau non métallique), style 1 M5
33. Vis sans fin
34. Roulement
35. Douille à aiguilles HK0912
36. Bouchon
37. Joint torque
38. Roulement
39. Rondelle
40. Anneaux élastiques pour arbre A 20
41. Arbre de sortie
42. Goupille
43. Roue dentée conique
44. Joint torque
45. Couvercle du boîtier d'engrenage
46. Vis à métaux à tête fraisée bombée à empreinte cruciforme (style de tête commun) M5x40
47. Lame
48. Écrous hexagonaux autofreinés (à anneau non métallique), style 1 M6
49. Boulons à tête hexagonale - grade C M6x25
50. Support de guidage
51. Broche
52. Goupille
53. Enjoliveur
54. Anneaux élastiques pour arbre A φ12
55. Roue
56. Jauge
57. Base du guidon
58. Boulon tête ronde collet carré M6x55
59. Poignée
60. Guidon
61. Mancherons
62. Traverse
63. Câble (intérieur)
64. Manchon de câble
65. Poignée gauche
66. Câble (extérieur)
67. Poignée droite
68. Condensateur
69. Bouton marche/arrêt
70. Portecâble

1:15

Domaine d'utilisation

Cet appareil possède un moteur d'une puissance de 1000 Watt. Il est inconçu pour travailler et ameublir les sols des jardins et des domaines privés, et pour labourer la terre avant de la mélanger à de l'engrais, de la tourbe ou du compost. Pour des raisons de sécurité, il est indispensable de lire l'intégralité du mode d'emploi avant d'utiliser l'appareil, et de respecter tous les indications. Cet appareil est donc pour une utilisation privée uniquement. Il n'est pas donc pour une utilisation commerciale. Ne l'utilise pas pour d'autres travaux que ceux décrits dans le mode d'emploi.

Attention!

Avant d'utiliser l'appareil, familiarisez-vous avec son mode de fonctionnement : Lisez le mode d'emploi dans son intégralité, en faisant particulièrement attention aux mises en garde de sécurité et aux procédures d'utilisation.

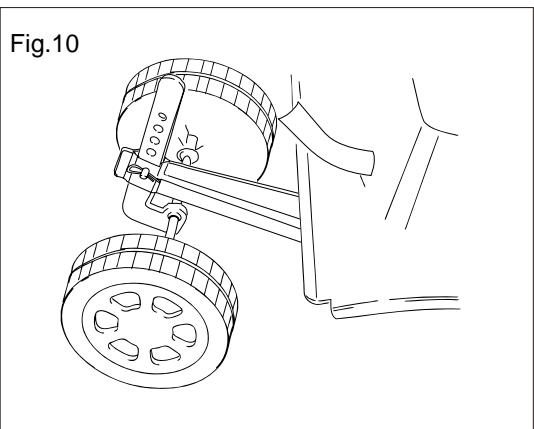

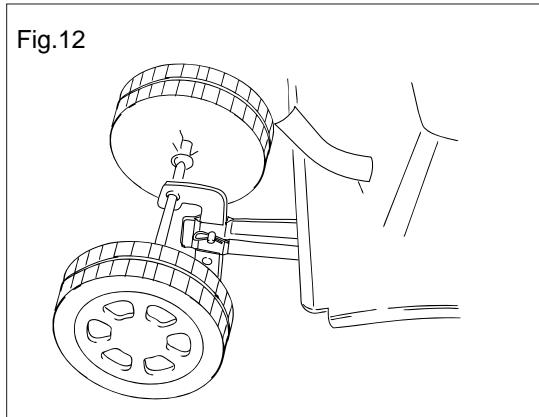

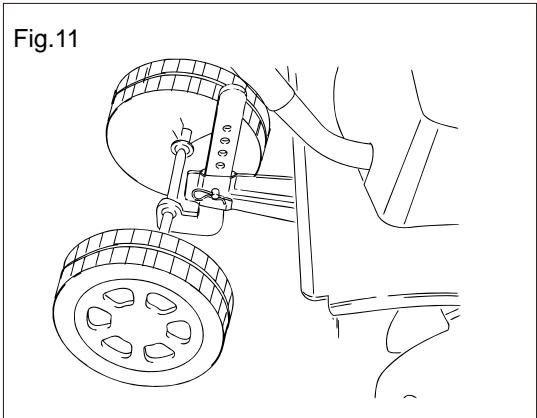

Ensemble roues/jauge

Les roues et la jauge, situées à l'arrière de l'appareil, doivent être positionnées selon le mode d'utilisation. Lors de la livraison, les roues de l'appareil sont dirigées vers le bas et le «L» de la jauge est dirigé vers l'avant (Fig. 10).

Pour le transport et le rangement, les roues de l'appareil [16] sont dirigées vers le bas et le «L» de la jauge est dirigé vers l'arrière (Fig. 11).

Pour le travail, les roues sont dirigées vers le haut, et la jauge [18] est dirigée vers le bas (Fig. 12).

Sortez la goupille [19], puis démontez la broche [21].

Soulevez l'appareil de manière à faire sortir la jauge du support de guidage [20]. Retournez l'ensemble roues/jauge et faites rentrer la jauge [18] dans le trou du support [20], par le dessus. Alignez l'un des trous de la jauge [18] avec le trou du support [20]. Fixez la jauge au support avec la broche [21] et la goupille [19].

La profondeur de travail se règle grâce aux trous de la jauge [18]. Pour un labourage plus profond, réglez la jauge sur l'un des trous supérieurs, et pour un labourage moins profond, réglez-la sur l'un des trous inférieurs. > Sortez la goupille [19], puis démontez la broche [21]. Soulevez ou abaissez l'appareil de manière à amener le trou correspondant de la jauge [18] en face du trou du support [20].

Généralités

Effectuez une formation pour apprendre à utiliser cet appareil. Familiarisez-vous avec les boutons et contrôles. Pratiquez tous les différents mouvements avec l'appareil. Tenez toujours l'appareil solidement, avec les deux mains. Tenez toujours les deux poignées solidement tout le long du travail. N'utilisez jamais l'appareil en le tenant d'une seule main. Le câble doit être dirigé vers l'arrière, à distance des fraises et positionné de manière à ce qu'il ne puisse jamais être happé dans le mécanisme. Soulevez l'appareil pour le faire passer au-dessus des surfaces dures. N'essayez pas de soulever ou de traîner l'appareil pendant que le moteur tourne.

Allumer

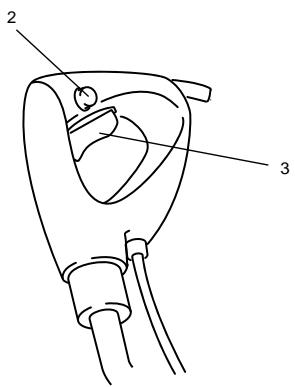

Appuyez sur le bouton de verrouillage [2], pressez la gâchette [3] et maintenez-la enfoncée, puis relâchez le bouton de verrouillage [2] (Fig. 13).

Remarque: Une fois la gâchette [3] enfoncée et le moteur lancé, il n'est plus nécessaire de maintenir la pression sur le bouton de verrouillage [2].

Fig.13

Eteindre

Pour éteindre l'appareil, relâchez la gâchette [3]. Pour le redémarrer, appuyez à nouveau sur le bouton de verrouillage [2] puis pressez la gâchette [3].

Remarque: Les frais continuent de tourner pendant un moment après l'arrêt du moteur.

Binage

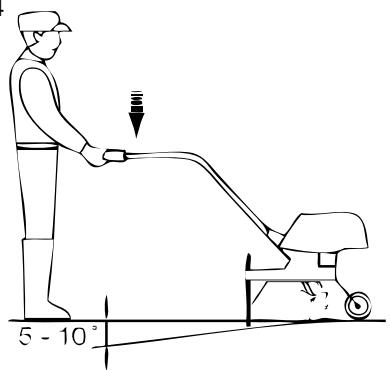

Passez l'appareil dans le sol à vitesse normale, en vous efforçant d'avancer en ligne droite. N'essayez pas de biner trop profondément ou de forcer l'appareil à pénétrer dans une terre trop dure ou trop résistante.

Remarque: L'appareil s'éteint lorsqu'il est sollicité au-delà de ses capacités. Si cela se produit, laissez le moteur refroidir complètement avant d'essayer de le redémarrer.

Tenez toujours l'appareil solidement. Pour un guidage plus précis, appuyez légèrement sur les poignées [4, 7] de manière à ce que la jauge [18] avance dans le sol (Fig. 14).

Fig.14

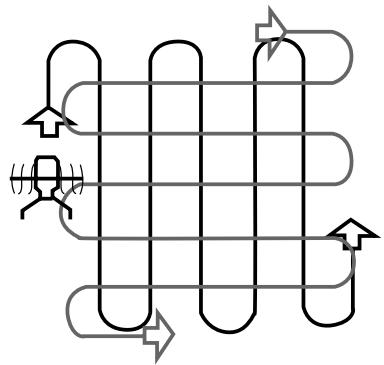

Direction

Avancez en lignes droites. Pour un meilleur résultat, il est conseillé de procéder en deux temps : Passer d'abord l'appareil en lignes verticales, de haut en bas et de bas en haut, puis en lignes horizontales, de gauche à droite et de droite à gauche (Fig. 15).

Fig.15

Virages

Pour tourner, appuyez légèrement sur les poignées [1, 6] de manière à soulever les lames [14]. Tournez en vous laissant guider par la jauge [18]. Relâchez légèrement la pression pour faire rentrer à nouveau les lames dans le sol [14].

Après usage

Éteignez l'appareil (voir plus haut), débranchez-le et laissez-le refroidir. Examinez l'appareil, nettoyez-le puis rangez-le de la manière décrite ci-dessous.

Règles d'or pour l'entretien

ATTENTION! Éteignez l'appareil, débranchez-le et laissez-le refroidir avant de l'examiner et d'effectuer toute manipulation de nettoyage ou d'entretien.

Les manipulations de réparation et d'entretien autres que celles décrites dans le mode d'emploi ne peuvent être effectuées que par un professionnel qualifié.

L'appareil doit rester propre. Nettoyez-le après chaque utilisation et avant de le ranger. Un nettoyage régulier et approfondi permet d'assurer la sécurité d'utilisation de l'appareil et contribue à prolonger sa durée de vie. Avant chaque utilisation, examinez l'appareil afin de vous assurer qu'il n'est pas usé ou endommagé. Ne l'utilisez pas si des pièces sont cassées ou endommagées.

Nettoyage général

Éteignez l'appareil, débranchez-le et laissez-le refroidir. Nettoyez l'appareil avec un chiffon mouillé imbibé de savon à pH neutre. Pour les endroits difficiles à atteindre, utilisez une brosse. Avant chaque utilisation, examinez l'appareil afin de vous assurer qu'il n'est pas used ou endommagé. Ne l'utilisez pas si des pieces sont cassées ou endommagées.

Remarque: N'utilisez pas de substances chimiques, alcalines ou abrasives, ni de détergents ou de désinfectants caustiques; ceux-ci sont de nature à endommager les surfaces de l'appareil.

Repérez les éventuelles traces de dommages ou d'usure. Le cas échéant, corrigez les défauts de la manière décrite dans le mode d'emploi ou apportez l'appareil dans un centre de réparation agréé avant de le réutiliser.

Fraises

ATTENTION! Manipulez toujours les fraises avec des gants afin d'éviter de vous blesser !

Après chaque utilisation, enlevez la terre des fraises à l'aide d'une brosse ou d'un outil adéquat. Repérez les éventuelles traces de dommages ou d'usure. Changez les fraises lorsqu'elles sont déformées, endommagées ou abîmées. Faute de quoi le bon fonctionnement de l'appareil ne pourrait pas être garanti.

Rangement

Mettez les roues en position de transport, voir "Fonctions de l'appareil - Ensemble roues/jauge". Nettoyez l'appareil de la manière décrite ci-dessus. Rangez l'appareil et ses accessoires dans un endroit sec, bien aéré et à l'abri du gel. L'appareil doit toujours être rangé dans un endroit hors de portée des enfants. La température de rangement idéale est située entre 10 et 30°C. Pour l'entreinir, protégez-le de la poussière en le recouvrant avec un tissu ou une bache.

Transport

Éteignez l'appareil et débranchez-le avant de le déplacer où que ce soit. Mettez les roues en position de transport, voir "Fonctions de l'appareil - Ensemble roues/jauge". Portez toujours l'appareil en le tenant par sa poignée [1, 6]. Protégez l'appareil contre les risques de chocs ou de fortes vibrations auxquels il pourrait être soumis lors d'un déplacement en véhicule. Maintenez-le bien en place de manière à ce qu'il ne puisse ni glisser ni tomber.

Dépannage

Les défauts, dysfonctionnements ou dégâts divers sont souvent liés à des causes que l'utilisateur peut éliminer par lui-même. Il est donc recommandé de consulter cette section en cas de besoin. Dans la plupart des cas, le problème peut être résolu rapidement.

ATTENTION! N'essayez pas d'effectuer d'autres manipulations que celles décrites ci-dessous! Toute autre manipulation de contrôle, d'entretien ou de réparation doit être effectuée par un spécialiste qualifié! Si vous n'arrivez pas à résoudre le problème par vous-même, faites appel à un spécialiste.

Problème	Cause possible	Solution
1. L'appareil ne démarre pas	1.1 Alimentation interrompue.	1. Branchez un autre appareil sur la prise de courant pour vérifier qu'elle est bien alimentée.
	1.2 Le cable ou la prise maise sont défectueux.	2. Consultez un électricien qualifié.
	1.3 Autre dysfonctionnement électrique de l'appareil.	3. Consultez un électricien qualifié.
	1.4 Vous avez oublé d'appuyer sur le bouton de verrouillage.	4. Appuyez sur le bouton de verrouillage avant d'enforcer la gâchette.
2. Bruit/vibrations excessives	2.1 Fraises endommagées	1. Changez-les
	2.2 Fraises bloquées	2. Enlevez l'objet à l'origine du blocage.
	2.3 Vis/écrous desserrés	3. Resserrez-les
3. Mauvais fonctionnement	3.1 Fraises endommagées, abîmées ou déformées	1. Changez-les
	3.2 Binage pas assez profond	2. Ajustez la profondeur de binage
	3.3 Fraises bloquées	3. Enlevez l'objet à l'origine du blocage.
	3.4 Objets dans le sol	4. Débarrasssez le sol de tous les objets étrangers avant de passer l'appareil

Mise au rebut et recyclage

Les produits usagés de catégorie DEEE (déchets d'équipements électriques et électroniques) sont potentiellement recyclables et ne doivent donc pas être jetés avec les ordures ménagères. Aidez-nous à protéger l'environnement et à préserver les ressources naturelles : apportez cet appareil à un centre de réception agréé s'il y en a un près de chez vous. Les lubrifiants, les graisses et les objets qui en sont recouverts (ex : chiffons utilisés pour le nettoyage) ne doivent pas être jetés avec les ordures ménagères. Les objets salis à l'huile doivent être mis au rebut d'une manière conforme aux réglementations locales : apportez-les dans un centre de recyclage. Le produit est livré dans un emballage qui le protège pendant le transport. Ne jetez pas l'emballage avant de vous être assuré que le produit était complet et fonctionnait correctement. Puis recyclez l'emballage.

Fréquence: 50 Hz Puissance d'entrée: 1000 W Vitesse à vide : 380 min-1 Largeur de travail: 450 mm Profondeur de travail maximal: 180 mm Dimensions: 132× 56× 54cm Poids: Env. 13 kg Classe de protection: II Indice de protection: IPX4

Niveau de pression acoustique (mesurée) : 79 dB(A) Niveau de puissance acoustique garanti : 93 dB(A) Incertitude K : 2 dB(A) > Vibrations mains-bras a_h selon EN709:1997+A4:09 : 2,32 m/s² Incertitude K : 1,16 m/s²

La valeur déclarée des vibrations a été mesurée selon une méthode de test standard qui peut être utilisée pour la comparaison d'un outil avec un autre. Elle peut également être utilisée dans le cadre d'une évaluation préliminaire du degré d'exposition.

ATTENTION! La valeur des vibrations effectivement émises lors de l'utilisation de l'appareil peut être différente de la valeur déclarée selon la manière dont l'outil est utilisé. Estimez l'exposition aux vibrations dans les conditions réelles d'utilisation, de manière à identifier les mesures de sécurité à prendre en matière de protection personnelle (en tenant compte de l'ensemble des parties du cycle d'exploitation : moments où l'outil est en étant, où il est en veille, où il est en marche). L'émission de vibration pendant l'utilisation réelle de l'appareil peut différer de la valeur totale déclarée en fonction de la manière dont l'appareil est utilisé. Prenez les mesures appropriées pour vous protégerez contre l'exposition aux vibrations. Ces mesures doivent prendre en compte toutes les parties du cycle de fonctionnement (moments où l'appareil est en étant, moments où il tourne à vide, etc.) Les mesures adéquates incluent notamment : entretenir l'appareil et les accessoires de manière régulière, garder les mains au chaud, faire des pauses régulières, planifiez les séances de travail.

Le niveau d'intensité sonore perçu par l'utilisateur peut être supérieur à 85dB(A), rendant nécessaire l'utilisation d'un casque antibruit.

ATTENTION! L'émission de vibration pendant l'utilisation réelle de l'appareil peut différer de la valeur totale déclarée en fonction de la manière dont l'appareil est utilisé. Prenez les mesures appropriées pour vous protégerez contre l'exposition aux vibrations.

Ces mesures doivent prendre en compte toutes les parties du cycle de fonctionnement (moments où l'appareil est éteint, moments où il tourne à vide, etc.). Les mesures adéquates incluent notamment : entretenir l'appareil et les accessoires de manière régulière, garder les mains au chaud, faire des pauses régulières, planifier les séances de travail.

Généralités

Cet appareil (ainsi que les accessoires) n'est pas créé pour être utilisé par des personnes aux capacités physiques, mentales, sensorielles réduites, ou manquant d'expérience et de connaissances (y compris les enfants), sauf si une personne responsable de leur sécurité leur a donné les indications nécessaires ou les surveille pendant l'utilisation. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil ou avec les accessoires. Il est conseillé d'alimenter cet appareil par l'intermédiaire d'un disjoncteur différentiel dont le courant résiduel ne dépasse pas 30 mA.

Apprentissage

Lisez attentivement le mode d'emploi. Familiarisez-vous avec les commandes et l'utilisation correcte de l'appareil. L'appareil ne doit en aucun cas être utilisé par un enfant ou par une personne non familiarisée avec le mode d'emploi. Les réglementations locales définissent parfois des limites d'âge pour l'utilisateur. N'utilisez jamais l'appareil à proximité d'animaux ou de personnes, notamment des enfants. N'oubliez pas que l'utilisateur est responsable des accidents et des dommages causés aux autres personnes ou à leurs biens.

Préparation

Portez toujours un pantalon long et des chaussures de protection quand vous utilisez l'appareil. N'utilisez pas l'appareil pieds nus ou avec des tongs.

Mises en garde

Inspectez attentivement la surface à travailler et enlevez tous les objets susceptibles d'être projetés par l'appareil. Avant chaque utilisation, procédez à un examen visuel de l'appareil afin de vous assurer que les accessoires ne sont pas usés ou endommagés. Afin de préserver l'équilibre de la machine, changez toujours les pièces et leurs boulons en même temps lorsqu'ils sont endommagés.

Utilisation

Le câble doit toujours être dirigé du côté opposé à l'appareil. Si le câble est endommagé au cours du travail, débranchez-le immédiatement. Ne portez jamais l'appareil en le tenant par le câble. Travaillez en toute quiétude à la lumière du jour ou sous une lumière artificielle suffisante. Passez l'appareil en marchant, jamais en courant. Sur les pentes, soyez toujours sur de vos appuis. Passez l'appareil perpendiculaire à la pente, jamais dans le sens de la pente. Soyez extrêmement vigilant quand vous changez de direction alors que vous êtes sur une pente. > N'essayez pas de passer l'appareil sur des pentes trop raides. Faites extrêmement attention quand vous faites demi-tour et quand vous tirez l'appareil vers vous. Démarrez le moteur prudemment, de la manière indiquée dans le mode d'emploi, et avec les pieds à une distance raisonnable des lames.

N'approchez jamais les mains et les pieds des parties rotatives, et ne les mettez jamais sous l'appareil. N'essayez jamais de ramasser ou de transporter l'appareil tant que le moteur tourne. Débranchez l'appareil.

• chaque fois que vous devez le laisser sans surveillance.
• avant de le débloquer;
• avant de l'examiner, de le nettoyer ou d'effectuer des manipulations. -s'il se met à vibrer de manière anormale.

Entretien et rangement

Avant d'effectuer toute manipulation d'entretien, coupez le moteur et débranchez l'appareil. Veillez à ce que tous les écrous, vis et boulons soient toujours bien serrés, afin de garantir que l'appareil reste en bon état de marche. Attendez que le moteur ait refroidi avant de ranger l'appareil dans un abri. Pour des raisons de sécurité, les pièces usées ou endommagées doivent être changées. Utilisez uniquement les pièces de rechange et les accessoires recommandés par le fabricant.

Mises en garde complémentaires

Coupez le moteur avant de déplacer l'appareil et portez-le en le tenant par la poignée. Une manipulation correcte de l'appareil permet de réduire le risque de blessures corporelles. Si l'appareil se met à vibrer de manière anormale, éteignez-le et examinez-le. Les vibrations excessives sont nuisibles à la santé de l'utilisateur.

Mises en garde

Vérifiez toujours que l'appareil est entièrement monté avant de le mettre en marche. N'essayez jamais de faire fonctionner l'appareil partiellement monté ou modifié d'une manière non autorisée. Ne faites pas fonctionner l'appareil au-delà de ses capacités. Respectez les instructions d'entretien et de réparation de l'appareil. N'apportez aucune modification à l'appareil. Les informations sur l'entretien et les réparations figurent dans le mode d'emploi.

Réduction du bruit et des vibrations

Afin de réduire l'impact négatif des vibrations et du bruit, limitez la durée des séances de travail, travaillez en mode de bruit et de vibrations réduits, et portez des équipements de protection individuelle.

Urgences

À l'aide du présent mode d'emploi, familiarisez-vous avec l'utilisation de cet appareil. Assimilez bien les mises en garde et suivez-les à la lettre. Cela permettra de réduire les risques d'accidents. Restez vigilant à tout instant lorsque vous utilisez cet appareil. Vous serez ainsi en mesure d'anticiper les risques et de les gérer. Une réaction rapide permet de réduire les risques de dommages corporels et matériels. En cas de dysfonctionnement, arrêtez le moteur et débranchez l'appareil. Faites examiner l'appareil par un professionnel qualifié et, le cas échéant, faites-le réparer avant de le réutiliser.

Risques résiduels

Même si vous utilisez cet outil en suivant scrupuleusement les indications du mode d'emploi, certains risques subsistent. Du fait du mode de construction et de fonctionnement de l'outil, vous pouvez notamment être exposé aux risques suivants : Les fortes vibrations peuvent être nuisibles à la santé si l'outil est utilisé pendant une durée trop longue, ou si l'outil n'est pas utilisé et entretenu conformément aux instructions. Dommages corporels et matériels résultant de la projection accidentelle d'accessoires endommagés et/ou d'objets cachés. Dommages corporels et matériels résultant de la chute ou de la projection d'objets.

ATTENTION! Cet appareil génère un champ électromagnétique pendant qu'il fonctionne! Dans certaines circonstances, ce champ magnétique peut interférer avec les implants médicaux actifs ou passifs ! Afin de réduire les risques de blessures graves voire mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser ce produit !

Symboles

Sur l'appareil, sur la plaque signalétique et dans le mode d'emploi, vous trouvrez entre autres les symboles et abréviations suivants. Familiarisez-vous avec leur signification afin de réduire les risques de dommages corporels et matériels.

Avertissement! Lisez le mode d'emploi.

Portez des protections auditives.

Portez des lunettes de protection.

Portez un masque de protection respiratoire.

Portez des gants de travail.

Portez des chaussures de protection.

Débranche l'alimentation électrique en cas de non utilisation, de maintenance ou de réparation.

Risque de projection d'objets vers l'utilisateur ou les autres personnes. Les autres personnes et les animaux doivent rester à distance de l'appareil pendant qu'il fonctionne. De manière générale, les enfants doivent toujours rester à distance de la zone de travail.

Afin d'éviter les risques d'électrocution, n'utilisez pas la machine dans un environnement mouillé ou humide.

Double isolation.

Attention! Lame rotative, ne pas approcher des pieds.

Maintenez le cordon d'alimentation flexible à distance des lames de coupe!

Niveau de puissance acoustique garanti: 93 dB(A)

Ce produit est conforme aux directives européennes applicables et a subi un test de conformité avec les directives en question.

Ce symbole indique que le produit ne doit pas être jeté avec les ordures ménagères. Afin d'éviter toute nuisance possible pour l'environnement et la santé humaine causée par les déchets non contrôlés, recyclez ce produit de manière responsable afin de contribuer à la réutilisation des ressources matérielles.

Le boîtier de cet appareil est protégé contre les projections d'eau dans toutes les directions.

Code de fabrication. Année de production (20yy) et semaine de production (Wxx)

Garantie

Le constructeur garantit sa machine pendant 24 mois à compter de la date d'achat. Les machines destinées à la location ne sont pas couvertes par la présente garantie.

Le constructeur assure le remplacement de toutes les pièces reconnues défectueuses par un défaut ou un vice de fabrication. En aucun cas la garantie ne peut donner lieu à un remboursement du matériel ou à des dommages et intérêts directs ou indirects.

Cette garantie ne couvre pas:

• une utilisation anormale;
• un manque d'entretien;
• une utilisation à des fins professionnelles;
• le montage, le réglage et la mise en route de l'appareil;
• les frais de port et d'emballage du matériel. Dans tous les cas, ceux-ci restent à la charge du client. Tout envoi chez un réparateur en port d'au sera refusé.
• les pièces dites d'usure (Piles/accus/batteries, courroies, lames, supports de lame, câbles, roues, déflecteurs, ampoules, sacs, filtres, télécommandes, etc.)

Il est entendu que la garantie sera automatiquement annulée en cas de modifications apportées à la machine sans l'autorisation du constructeur ou bien en cas de montage de pièces ne étant pas d'origine.

Le constructeur décline toute responsabilité en cas de responsabilité civile découlant d'un emploi abusif ou non conforme aux normes d'emploi et d'entretien de la machine.

L'assistance sous garantie ne sera acceptée que si la demande est adressée à un service après-vente agréé, accompagnée de la carte de garantie duement complétée et du ticket de caisse. Aussitôt après l'achat, nous vous conseillons de vérifier l'état intact du produit et de lire attentivement la notice avant son utilisation. Pour toute commande de pièces de rechange, il faudra spécifier le modèle exact de la machine, l'année de fabrication et le numéro de série de l'appareil.

REMARQUE: utiliser exclusivement des pièces de rechange d'origine.

www.castorama.fr

Service consommateur Castorama

BP101-59175 Templemars

Déclaration de conformité CE

CASTORAMA BP101 - 59175 TEMPLEMARS CEDEX FRANCE

Déclarez que la machine désignée ci-dessous:

MOTOBINEUSE ÉLECTRIQUE - MT1000 - 230-240V ~ 50 Hz

Est conforme aux dispositions de la directive machine (directive 2006/42/CE modifiée) et aux réglementations nationales la transposant;

Est également conforme aux dispositions des directives européennes suivantes:

Directive sur la Compatibility Electromagnétique 2004/108/EC

Directive Bruit 2000/14/EC & 2005/88/CE

Relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques 2011/65/UE

Procédé d'évaluation de conformité et organisme notifié concernant la directive 2000/14/CE: ANNEXE VI Intertek

Type: MT1000

Puissance électrique: 1000 W

Niveau de pression acoustique mesurée : 91 dB(A),

Niveau de pression acoustique garantie : 93 dB(A)

Est Conforme aux dispositions des normes harmonisées suivantes:

EN55014-1/A1:2009 EN60335-1/A14:2010

EN55014-2/A2:2008 EN709/A4:2009

EN61000-3-2/A2:2009 EN62233:2008

EN61000-3-3:2008

Cette déclaration couvre les machines dont le nombre de série est compris entre 00001et 20000

Dominique Dole

Directeur Qualité et Expertise

Fait à : Templemars

Date : 01/06/2011

www.castorama.fr

Service consommateur Castorama

BP101-59175 Templemars

N° Azur 0 810 10 41 04
