MODE D'EMPLOI BLACK & DECKER VN2200 BLACK & DECKER

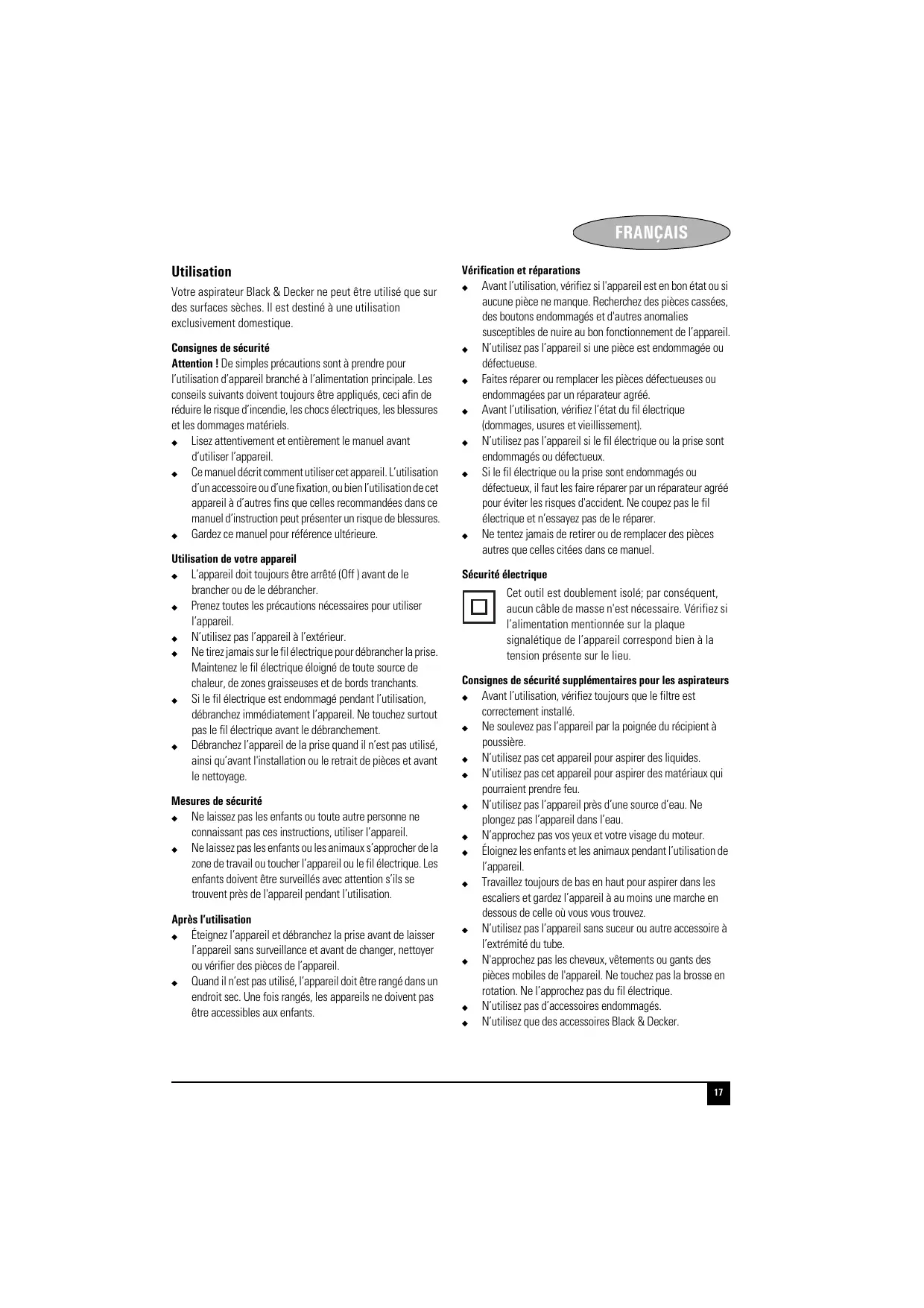

FRANÇAIS Utilisation Votre aspirateur Black & Decker ne peut être utilisé que sur des surfaces sèches. Il est destiné à une utilisation exclusivement domestique. Consignes de sécurité Attention ! De simples précautions sont à prendre pour l’utilisation d’appareil branché à l’alimentation principale. Les conseils suivants doivent toujours être appliqués, ceci afin de réduire le risque d’incendie, les chocs électriques, les blessures et les dommages matériels. X Lisez attentivement et entièrement le manuel avant d’utiliser l’appareil. X Ce manuel décrit comment utiliser cet appareil. L’utilisation d’un accessoire ou d’une fixation, ou bien l’utilisation de cet appareil à d’autres fins que celles recommandées dans ce manuel d’instruction peut présenter un risque de blessures. X Gardez ce manuel pour référence ultérieure. Utilisation de votre appareil L’appareil doit toujours être arrêté (Off ) avant de le brancher ou de le débrancher. X Prenez toutes les précautions nécessaires pour utiliser l’appareil. X N’utilisez pas l’appareil à l’extérieur. X Ne tirez jamais sur le fil électrique pour débrancher la prise. Maintenez le fil électrique éloigné de toute source de chaleur, de zones graisseuses et de bords tranchants. X Si le fil électrique est endommagé pendant l’utilisation, débranchez immédiatement l’appareil. Ne touchez surtout pas le fil électrique avant le débranchement. X Débranchez l’appareil de la prise quand il n’est pas utilisé, ainsi qu’avant l'installation ou le retrait de pièces et avant le nettoyage.

X Mesures de sécurité

X Ne laissez pas les enfants ou toute autre personne ne connaissant pas ces instructions, utiliser l’appareil. X Ne laissez pas les enfants ou les animaux s’approcher de la zone de travail ou toucher l’appareil ou le fil électrique. Les enfants doivent être surveillés avec attention s’ils se trouvent près de l'appareil pendant l’utilisation. Après l’utilisation Éteignez l’appareil et débranchez la prise avant de laisser l’appareil sans surveillance et avant de changer, nettoyer ou vérifier des pièces de l’appareil. X Quand il n’est pas utilisé, l’appareil doit être rangé dans un endroit sec. Une fois rangés, les appareils ne doivent pas être accessibles aux enfants.

X Vérification et réparations

X Avant l’utilisation, vérifiez si l'appareil est en bon état ou si aucune pièce ne manque. Recherchez des pièces cassées, des boutons endommagés et d'autres anomalies susceptibles de nuire au bon fonctionnement de l’appareil. X N’utilisez pas l’appareil si une pièce est endommagée ou défectueuse. X Faites réparer ou remplacer les pièces défectueuses ou endommagées par un réparateur agréé. X Avant l’utilisation, vérifiez l’état du fil électrique (dommages, usures et vieillissement). X N’utilisez pas l’appareil si le fil électrique ou la prise sont endommagés ou défectueux. X Si le fil électrique ou la prise sont endommagés ou défectueux, il faut les faire réparer par un réparateur agréé pour éviter les risques d'accident. Ne coupez pas le fil électrique et n’essayez pas de le réparer. X Ne tentez jamais de retirer ou de remplacer des pièces autres que celles citées dans ce manuel. Sécurité électrique Cet outil est doublement isolé; par conséquent, aucun câble de masse n'est nécessaire. Vérifiez si l’alimentation mentionnée sur la plaque signalétique de l’appareil correspond bien à la tension présente sur le lieu. Consignes de sécurité supplémentaires pour les aspirateurs Avant l’utilisation, vérifiez toujours que le filtre est correctement installé. X Ne soulevez pas l’appareil par la poignée du récipient à poussière. X N’utilisez pas cet appareil pour aspirer des liquides. X N’utilisez pas cet appareil pour aspirer des matériaux qui pourraient prendre feu. X N’utilisez pas l’appareil près d’une source d’eau. Ne plongez pas l’appareil dans l’eau. X N’approchez pas vos yeux et votre visage du moteur. X Éloignez les enfants et les animaux pendant l’utilisation de l’appareil. X Travaillez toujours de bas en haut pour aspirer dans les escaliers et gardez l’appareil à au moins une marche en dessous de celle où vous vous trouvez. X N’utilisez pas l’appareil sans suceur ou autre accessoire à l’extrémité du tube. X N'approchez pas les cheveux, vêtements ou gants des pièces mobiles de l'appareil. Ne touchez pas la brosse en rotation. Ne l’approchez pas du fil électrique. X N’utilisez pas d’accessoires endommagés. X N’utilisez que des accessoires Black & Decker. X

FRANÇAIS Caractéristiques

Cet appareil comprend certains, ou tous, les éléments suivants : 1. Tuyau 2. Poignée du récipient à poussière 3. Bouton de nettoyage du filtre 4. Interrupteur marche/arrêt 5. Poignée 6. Bouton d’enroulement du fil 7. Embout suceur 8. Roues 9. Récipient à poussière 10. Tube rallonge 11. Bague de commande de débit d’air Cet appareil peut aussi être livré avec certains, ou tous, les accessoires suivants (figure A) : 12. Suceur plat 13. Petite brosse 14. Brosse pour parquet (VN2010 / VN2200) 15. Brosse turbo (VN2200) La brosse pour parquet n’est pas comprise sur tous les modèles. Cet accessoire est disponible auprès de votre centre de réparation / revendeur Black & Decker (cat. n° WV100). La brosse turbo n’est pas comprise sur tous les modèles. Cet accessoire est disponible auprès de votre centre de réparation / revendeur Black & Decker (cat. n° WV200).

Raccordement du tuyau (figure A) X Insérez l’extrémité du tuyau (16) dans le raccord (17) de l’appareil. X Alignez les pattes à l'extrémité du tuyau avec les fentes dans le raccord. X Glissez le tuyau jusqu’à ce que les boutons de dégagement (18) (2 positions) s’enclenchent. X Pour retirer le tuyau, appuyez sur les boutons de dégagement (18) (2 positions) et tirez sur le tuyau. Installation du tube rallonge (figure A) X Appuyez sur le bouton de verrouillage (19) et glissez l’embout (20) dans le tube (10) pour l’enclencher. X Pour retirer le tube (10), appuyez sur le bouton de verrouillage et tirez l’embout du tuyau (20) hors du tube. Installation de l’embout suceur (figure A) L’embout suceur (7) sert à aspirer les tapis et les surfaces dures (par exemple, les revêtements stratifiés et les dalles). X Appuyez sur le bouton de verrouillage (21) et glissez le tube (10) dans l’embout suceur (7) pour l’enclencher.

X Pour retirer l’embout suceur (7), appuyez sur le bouton de verrouillage (21) et tirez sur le tube (10).

VN2010/VN2200 – Installation de la brosse pour parquet

(figure A) La brosse pour parquet (14) sert à aspirer sur les surfaces en bois lisse. X Appuyez sur le bouton de verrouillage (21) et glissez le tube (10) dans la brosse (14) pour l’enclencher. X Pour retirer la brosse (14), appuyez sur le bouton de verrouillage (21) et tirez sur le tube (10). VN2200 – Installation de la brosse turbo (figure A) La brosse turbo (15) sert à aspirer les moquettes. Cette brosse est très utile pour aspirer les cheveux, les fils, etc., ainsi que pour « rafraîchir » une moquette. X Appuyez sur le bouton de verrouillage (21) et glissez le tube (10) dans la brosse (15) pour l’enclencher. X Pour retirer la brosse (15), appuyez sur le bouton de verrouillage (21) et tirez sur le tube (10). Installation des accessoires (figure A) Le suceur plat (12) sert à aspirer dans les endroits étroits et difficiles d’accès. La petite brosse sert à aspirer les meubles, les stores, les rideaux, les fenêtres et les escaliers. Les accessoires peuvent être installés sur le tuyau (1) et le tube (10). X Appuyez sur le bouton de verrouillage (19 ou 21) et glissez les accessoires sur l’embout du tuyau (21) ou le tube (10). X Pour retirer un accessoire, appuyez sur le bouton de verrouillage (19 ou 21) et tirez sur l’accessoire. Quand ils ne sont pas utilisés, les accessoires peuvent être rangés sur le support (22). Le support des accessoires se trouve sur l'embout du tuyau. Il se fixe à ce niveau là. Pour le retirer, tirez le hors de l’embout. Les accessoires se rangent, comme indiqué figure A.

Enroulement et déroulement du fil Il est possible d’appuyer sur le bouton d’enroulement du fil (6) avec le pied ou la main. X Avant l’utilisation, tirez une longueur suffisante de fil depuis l'arrière de l'appareil. X Après l’utilisation, appuyez sur le bouton d’enroulement du fil (6) pour enrouler le fil. Guidez le fil pour qu'il s'enroule correctement. Assurez-vous que la prise est correctement rangée.

FRANÇAIS Réglage de la longueur du tube (figure B)

Le tube rallonge (10) se compose de trois morceaux. X Pour rallonger la partie inférieure et la partie du milieu, appuyez sur le bouton de réglage inférieur (23) et sortez complètement le tube jusqu'à l'enclenchement. X Il existe 11 points de réglage des deux parties supérieures. Appuyez sur le bouton de réglage supérieur (24) et glissez le tube à la longueur désirée. Assurez-vous que le tube est bien enclenché. Réglage de l’embout suceur (figure A) Pour aspirer les tapis, mettez le bouton (25) vers le haut. X Pour aspirer les revêtements stratifiés et les dalles, etc., mettez le bouton (25) vers le bas.

X Démarrage et arrêt

Il est possible d’appuyer sur le bouton marche/arrêt (4) avec le pied ou la main. X Pour mettre l’appareil en marche, appuyez sur l’interrupteur marche/arrêt (4). X Pour arrêter l’appareil, appuyez de nouveau sur l’interrupteur marche/arrêt (4).

X Réglage du débit d’air (figure B)

X Tournez la bague de commande de débit d’air (11) pour régler le débit comme désiré. La position maximum et la position minimum sont représentées. Aspiration X Quand l'aspirateur fonctionne, assurez-vous que le tuyau n'est pas coincé ou vrillé. X En cas de surchauffe, un coupe-circuit arrête automatiquement l'appareil. X Si l’appareil s’arrête automatiquement, débranchez-le et laissez-le refroidir pendant 2-3 heures. Conseils pour une utilisation optimale Retirez le support des accessoires du tube pour aspirer plus facilement dans les espaces étroits. X Aspirez toujours les escaliers de bas en haut. Laissez l’aspirateur sur le sol et aspirez jusqu’à la moitié des escaliers. Puis, portez l’appareil et placez-le sur une marche inférieure à votre position de travail et aspirez la moitié supérieure de l'escalier.

X VN2200 – Utilisation de la brosse turbo (figure A)

Le bouton de commande de variation de vitesse doit être à la vitesse la plus rapide. Déplacez le bouton sur le dessus de la brosse pour augmenter la force d’aspiration. X Déplacez la brosse uniformément d’arrière en avant. Ne brossez pas un même endroit pendant longtemps, ceci pourrait endommager la surface.

X Transport de l’appareil (figure C)

L’appareil peut être porté à l’aide de la poignée (5). Placez la poignée, comme indiqué.

X Rangement temporaire de l’embout suceur (figure D)

Pour avoir l'embout suceur toujours à disposition pendant l’aspiration, l’installez sur le support, comme indiqué.

X Rangement de l’appareil (figure E et F)

Attention ! L’appareil doit être arrêté et débranché pour le ranger. X Assurez-vous que le fil est complètement enroulé. X Placez l’appareil en position verticale. X Enroulez le tuyau autour de l’appareil. X Insérez le crochet de l’embout suceur (26) dans le logement prévu à cet effet. X Poussez le tube jusqu’à ce que le système de blocage (27) s’enclenche dans le logement correspondant à cet effet sur l’appareil, comme indiqué. Le système de blocage (27) s’enclenche automatiquement. X Rangez l’appareil dans un endroit sec. Il peut être porté par la poignée (2). X Pour prendre le tube de l’appareil, appuyez sur le levier du système de blocage (27) sur l’arrière du tube et tirez le tube de l’appareil pour le retirer des fentes de rangement.

Votre outil Black & Decker a été conçu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l'outil. Nettoyage du filtre Un système de nettoyage de filtre est installé sur l'appareil. X Après chaque utilisation, arrêtez l’appareil sans le débrancher. X Assurez-vous que le récipient à poussière est correctement installé. X Appuyez sur le bouton de nettoyage du filtre (3). Le cycle de nettoyage se met en marche pendant 10 secondes, puis s’arrête automatiquement. Le filtre est automatiquement nettoyé au cours du cycle. X L’appareil peut alors être débranché. L'appareil est ainsi prêt à fonctionner au maximum de sa capacité pour la prochaine utilisation. Remarque : l’aspiration est impossible pendant le cycle de nettoyage du filtre. Si l’aspirateur est mis en marche pendant le cycle de nettoyage du filtre, le cycle s’arrête.

FRANÇAIS Attention ! Avant d’effectuer des réparations ou un nettoyage de l’appareil, débranchez-le.

X Nettoyez régulièrement les orifices de ventilation de votre appareil à l'aide d'une brosse souple ou d'un chiffon sec. X Nettoyez régulièrement le compartiment du moteur à l'aide d'un chiffon humide. N'utilisez pas de produit abrasif ou à base de solvant. VN2200 – Nettoyage de la brosse turbo (figure G) Retirez les cheveux ou les fils accrochés sur la brosse (28).

Attention ! Ne nettoyez pas le filtre avec de l’air comprimé ou une brosse.

X Selon son état, rincez l’extérieur avec de l’eau. Laissez-le sécher pendant 24 heures avant de le ré-installer. Attention ! Ne lavez pas l’intérieur du filtre. X Remplacez le filtre. X Ré-installez le pré-filtre. X Fermez la porte inférieure. X Ré-installez le récipient dans l’appareil.

X Utilisez une paire de ciseaux, le cas échéant.

Retirez le couvercle (29) pour enlever les corps étrangers bloqués dans la turbine (30). Ré-installez le couvercle.

Évacuation de la poussière du récipient (figure H et I)

Le récipient (9) doit être vidé quand la poussière atteint le repère maximum. X Retirez le récipient à poussière (9) de l’appareil en appuyant sur les deux boutons de dégagement (31). Soulevez-le pour le sortir de l’appareil. X Appuyez sur le dispositif de verrouillage (32) pour évacuer la poussière. X Videz le récipient. X Nettoyez le filtre, comme décrit ci-dessous. X Fermez la porte inférieure en l’enclenchant correctement. X Ré-installez le récipient (9) dans l’appareil. Les boutons de dégagement (31) doivent être bien enclenchés. X Appuyez sur le bouton de nettoyage du filtre (3). Le cycle de nettoyage se met en marche pendant 10 secondes, puis s’arrête automatiquement. L'appareil est ainsi prêt à fonctionner au maximum de sa capacité pour la prochaine utilisation. Nettoyage Attention ! Avant toute opération d'entretien et de nettoyage, éteignez et débranchez l’appareil. X De temps en temps, passez un chiffon humide sur l’appareil. N'utilisez pas de produit abrasif ou à base de solvant. Ne plongez pas l’appareil dans l’eau. Nettoyage des filtres du récipient à poussière (figures H - K) Les filtres empêchent la poussière et les saletés d’entrer dans le compartiment du moteur. Les filtres sont réutilisables et doivent être nettoyés régulièrement. X Retirez le récipient de l’appareil (figure H). X Appuyez sur le dispositif de verrouillage (32) pour ouvrir la porte inférieure (figure I). X Retirez le pré-filtre (33) du récipient (9) (figure J) en le tournant dans le sens inverse des aiguilles d’une montre. X Sortez le filtre (34) de son support (figure K).

Nettoyage du filtre du moteur (figures H et L)

Le filtre du moteur (35) empêche les particules et les gros objets d’entrer dans le compartiment du moteur, pendant le retrait du récipient à poussière. Le filtre (35) est réutilisable et doit être nettoyé régulièrement. X Retirez le récipient de l’appareil (figure H). X Sortez le filtre (35) (figure L). X Brossez la poussière déposée sur le filtre. X Replacez le filtre (35). X Ré-installez le récipient dans l’appareil. Remplacement des filtres Si le filtre du récipient à poussière (34) est endommagé ou n'est plus efficace, il doit être remplacé. Vous trouverez des filtres de rechange chez votre revendeur Black & Decker (cat. n° VLF50). Remplacement du filtre du récipient à poussière Suivez la procédure ci-dessus pour remplacer le filtre (34).

X Remplacement du filtre de sortie (figure M et N)

L’appareil est muni d'un filtre permanent. Si celui-ci doit malgré tout être remplacé, effectuez ce qui suit : X Retirez les deux vis (36). X Retirez le couvercle (37) avec un outil pour le soulever. X Retirez le filtre usé (38) en le tirant. X Insérez le nouveau filtre, comme indiqué. X Revissez le couvercle. Remplacement des prises principales (RU et Irlande uniquement) Si une nouvelle prise doit être installée : Mettez au rebut la vieille prise. X Branchez le fil brun dans la fiche de la nouvelle prise. X Branchez le fil bleu à la borne neutre. Attention ! Aucune connexion ne doit être faite à la borne de terre. Suivez les instructions de montage fournies avec les prises de bonne qualité. Fusibles recommandés : 5 A.

X FRANÇAIS Protection de l'environnement

Déclaration de conformité CE Si vous pensez un jour que votre outil doit être remplacé ou que vous n'en avez plus l'usage, songez à la protection de l'environnement. Les réparateurs agréés Black & Decker peuvent récupérer les anciens appareils Black & Decker et les mettre au rebut en confortmité avec la protection de l'environnement.

VN1800/VN2000/VN2010/VN2200

Black & Decker déclare que ces produits sont conformes à : 89/336/CEE, 73/23/CEE, EN 55014, EN 61000, EN 60335, EN 61000-3-11 Niveau de pression sonore, mesuré selon la norme EN 60704-1 : = 73 dB(A) Kevin Hewitt Directeur Ingénierie Client Spennymoor, County Durham DL16 6JG, Royaume-Uni 01-08-2006

La collecte séparée des produits et des emballages usagés permet de recycler et de réutiliser des matériaux. La réutilisation de matériaux recyclés évite la pollution de l'environnement et réduit la demande de matières premières.

Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des produits ménagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit. Black & Decker fournit un dispositif permettant de recycler les produits Black & Decker lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés de Black & Decker et de plus amples détails concernant notre service après-vente sur le site Internet : www.2helpU.com. Caractéristiques techniques VN1800 VN2000 VN2010 Tension V c.a.230 230 230 (Australie et Nouvelle Zélande) V c.a. 240 Puissance W 1800 2000 2000 absorbée Longueur du m 6 7 7 câble Dimension du l 2,5 2,5 2,5 récipient Poids kg 9,1 9,6 9,6

Black & Decker vous assure la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne. Si un produit Black & Decker s'avère défectueux en raison de matériaux en mauvais état, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes : X Le produit a été utilisé dans un but commercial, professionnel, ou a été loué. X Le produit a été mal utilisé ou avec négligence. X Le produit a subi des dommages à cause de corps étrangers, de substances ou d'accidents. X Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker.

FRANÇAIS Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur agréé.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com Visitez notre site Web www.blackanddecker.co.uk pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales. Pour plus d'informations concernant la marque Black & Decker et notre gamme de produits, consultez notre site www.blackanddecker.co.uk.
