GEBRUIKSAANWIJZING BLACK & DECKER VN2200 BLACK & DECKER

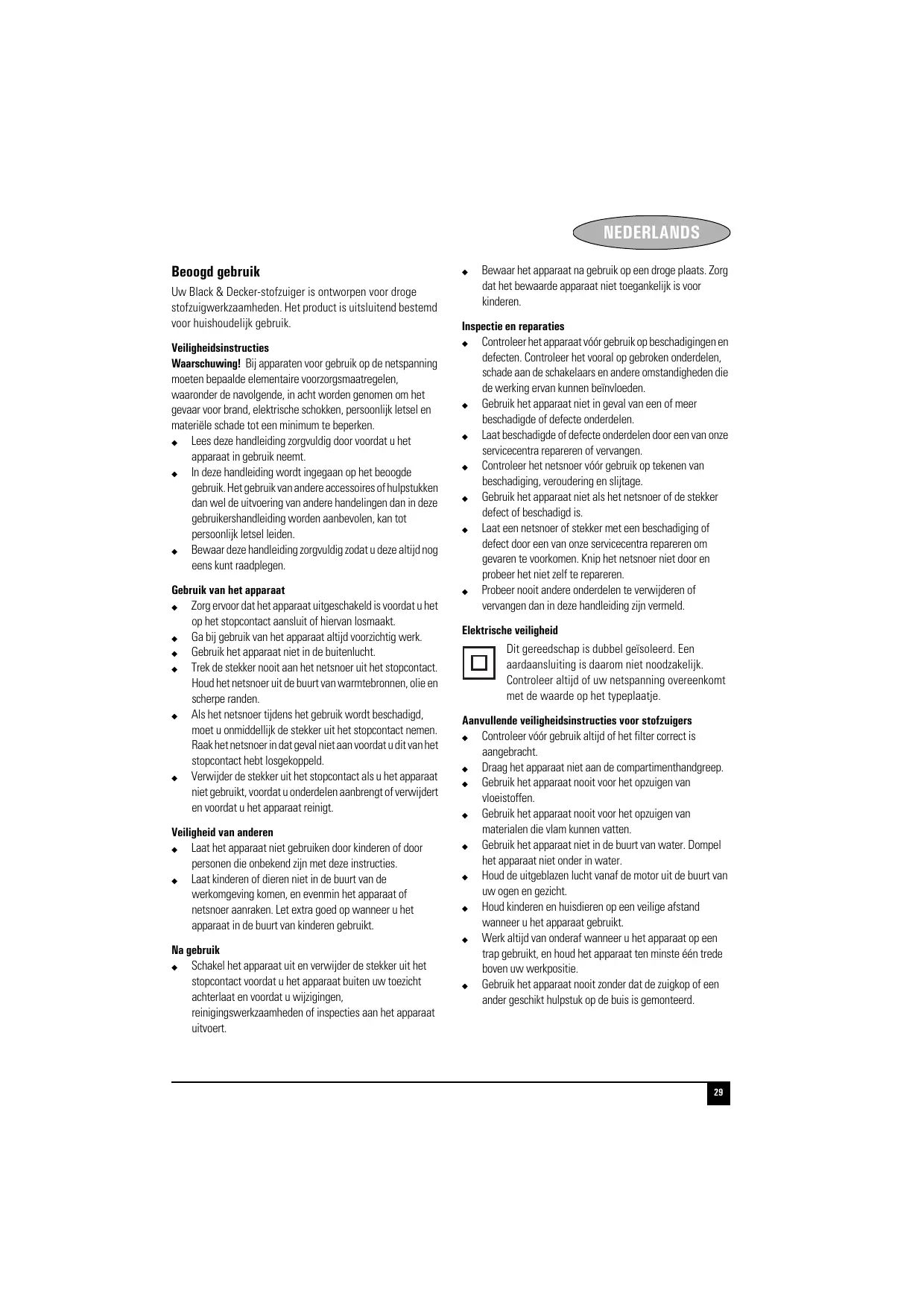

NEDERLANDS Beoogd gebruik Uw Black & Decker-stofzuiger is ontworpen voor droge stofzuigwerkzaamheden. Het product is uitsluitend bestemd voor huishoudelijk gebruik. Veiligheidsinstructies Waarschuwing! Bij apparaten voor gebruik op de netspanning moeten bepaalde elementaire voorzorgsmaatregelen, waaronder de navolgende, in acht worden genomen om het gevaar voor brand, elektrische schokken, persoonlijk letsel en materiële schade tot een minimum te beperken. X Lees deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt. X In deze handleiding wordt ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel leiden. X Bewaar deze handleiding zorgvuldig zodat u deze altijd nog eens kunt raadplegen. Gebruik van het apparaat Zorg ervoor dat het apparaat uitgeschakeld is voordat u het op het stopcontact aansluit of hiervan losmaakt. X Ga bij gebruik van het apparaat altijd voorzichtig werk. X Gebruik het apparaat niet in de buitenlucht. X Trek de stekker nooit aan het netsnoer uit het stopcontact. Houd het netsnoer uit de buurt van warmtebronnen, olie en scherpe randen. X Als het netsnoer tijdens het gebruik wordt beschadigd, moet u onmiddellijk de stekker uit het stopcontact nemen. Raak het netsnoer in dat geval niet aan voordat u dit van het stopcontact hebt losgekoppeld. X Verwijder de stekker uit het stopcontact als u het apparaat niet gebruikt, voordat u onderdelen aanbrengt of verwijdert en voordat u het apparaat reinigt.

X Veiligheid van anderen Laat het apparaat niet gebruiken door kinderen of door personen die onbekend zijn met deze instructies. X Laat kinderen of dieren niet in de buurt van de werkomgeving komen, en evenmin het apparaat of netsnoer aanraken. Let extra goed op wanneer u het apparaat in de buurt van kinderen gebruikt.

X Na gebruik Schakel het apparaat uit en verwijder de stekker uit het stopcontact voordat u het apparaat buiten uw toezicht achterlaat en voordat u wijzigingen, reinigingswerkzaamheden of inspecties aan het apparaat uitvoert.

X X Bewaar het apparaat na gebruik op een droge plaats. Zorg dat het bewaarde apparaat niet toegankelijk is voor kinderen.

Inspectie en reparaties Controleer het apparaat vóór gebruik op beschadigingen en defecten. Controleer het vooral op gebroken onderdelen, schade aan de schakelaars en andere omstandigheden die de werking ervan kunnen beïnvloeden. X Gebruik het apparaat niet in geval van een of meer beschadigde of defecte onderdelen. X Laat beschadigde of defecte onderdelen door een van onze servicecentra repareren of vervangen. X Controleer het netsnoer vóór gebruik op tekenen van beschadiging, veroudering en slijtage. X Gebruik het apparaat niet als het netsnoer of de stekker defect of beschadigd is. X Laat een netsnoer of stekker met een beschadiging of defect door een van onze servicecentra repareren om gevaren te voorkomen. Knip het netsnoer niet door en probeer het niet zelf te repareren. X Probeer nooit andere onderdelen te verwijderen of vervangen dan in deze handleiding zijn vermeld.

X Elektrische veiligheid Dit gereedschap is dubbel geïsoleerd. Een aardaansluiting is daarom niet noodzakelijk. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Aanvullende veiligheidsinstructies voor stofzuigers Controleer vóór gebruik altijd of het filter correct is aangebracht. X Draag het apparaat niet aan de compartimenthandgreep. X Gebruik het apparaat nooit voor het opzuigen van vloeistoffen. X Gebruik het apparaat nooit voor het opzuigen van materialen die vlam kunnen vatten. X Gebruik het apparaat niet in de buurt van water. Dompel het apparaat niet onder in water. X Houd de uitgeblazen lucht vanaf de motor uit de buurt van uw ogen en gezicht. X Houd kinderen en huisdieren op een veilige afstand wanneer u het apparaat gebruikt. X Werk altijd van onderaf wanneer u het apparaat op een trap gebruikt, en houd het apparaat ten minste één trede boven uw werkpositie. X Gebruik het apparaat nooit zonder dat de zuigkop of een ander geschikt hulpstuk op de buis is gemonteerd. X

NEDERLANDS Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Steek uw handen niet in de roterende borstel. Houd de roterende borstel uit de buurt van het netsnoer. Gebruik geen beschadigde hulpstukken. Gebruik uitsluitend Black & Decker-hulpstukken.

X X X Onderdelen Het apparaat kan de volgende onderdelen bevatten. 1. Slang 2. Compartimenthandgreep 3. Filterreinigingsschakelaar 4. Aan/uit-schakelaar 5. Handgreep 6. Snoeroprolknop 7. Zuigkop 8. Wielen 9. Compartiment 10. Buisverlengstuk 11. Luchtstroomregelaar Verder worden bij het apparaat een of meer van de volgende hulpstukken geleverd (fig. A): 12. Spleetzuiger 13. Borstelhulpstuk 14. Parketvloerkop (VN2010 / VN2200) 15. Turboborstel (VN2200) De parketvloerkop wordt niet met alle modellen meegeleverd. Dit hulpstuk is verkrijgbaar via Black & Deckerleveranciers/servicecentra (cat. nr. WV100). De turboborstel wordt niet met alle modellen meegeleverd. Dit hulpstuk is verkrijgbaar via Black & Decker-leveranciers/ servicecentra (cat. nr. WV200).

Montage Slang aansluiten (fig. A) X Plaats de slangkoppeling (16) in de inlaat (17) van het apparaat. X Breng hiervoor de lipjes op de slangkoppeling in lijn met de sleuven in de inlaat. X Druk de slang aan totdat de ontgrendelingsknoppen (18) (2 posities) op hun plaats klikken. X Druk de ontgrendelingsknoppen (18) (2 posities) in en trek de slang naar buiten als u de slang wilt verwijderen. Buisverlengstuk aanbrengen (fig. A) Druk de vergrendelingsknop (19) in en schuif het slangmondstuk (20) in de buis (10) totdat het vastklikt. X Druk de vergrendelingsknop in en trek het slangmondstuk (20) uit de buis (10) als u de buis wilt verwijderen. X

Zuigkop aanbrengen (fig. A) De zuigkop (7) is geschikt voor tapijt en harde oppervlakken (zoals laminaat en tegels). X Druk de vergrendelingsknop (21) in en schuif de buis (10) in de kop (7) totdat deze vastklikt. X Druk de vergrendelingsknop (21) in en trek de buis (10) uit de kop (7) als u de kop wilt verwijderen. VN2010/VN2200 - Parketvloerkop aanbrengen (fig. A) De parketvloerkop (14) dient voor het stofzuigen van houten en gepolitoerde oppervlakken. X Druk de vergrendelingsknop (21) in en schuif de buis (10) in de kop (14) totdat deze vastklikt. X Druk de vergrendelingsknop (21) in en trek de buis (10) uit de kop (14) als u de kop wilt verwijderen. VN2200 - Turboborstel aanbrengen (fig. A) De turboborstel (15) dient voor het stofzuigen van fluweelachtig tapijt. De borstel is vooral handig voor het opnemen van onder meer haren en draadjes, en het opfrissen van platgelopen tapijt. X Druk de vergrendelingsknop (21) in en schuif de buis (10) in de kop (15) totdat deze vastklikt. X Druk de vergrendelingsknop (21) in en trek de buis (10) uit de kop (15) als u de kop wilt verwijderen. Hulpstukken aanbrengen (fig. A) De spleetzuiger (12) dient voor het stofzuigen op smalle en moeilijk bereikbare plaatsen. Het borstelhulpstuk (13) dient voor het stofzuigen van meubels, jaloezieën, lamellen, gordijnen, ramen en trappen. U kunt de hulpstukken op zowel de slang (1) als de buis (10) aanbrengen. X Druk de vergrendelingsknop (19 of 21) in en schuif het hulpstuk op het slangmondstuk (20) of de buis (10). X Druk de vergrendelingsknop (19 of 21) in en trek het hulpstuk los als u dit wilt verwijderen. Als u de hulpstukken niet gebruikt, kunt u deze met de hulpstukhouder (22) opbergen. De hulpstukhouder bevindt zich aan het slangmondstuk. Trek de houder van het slangmondstuk als u deze wilt gebruiken. U kunt de hulpstukken opbergen volgens fig. A.

X Snoer afrollen en opwikkelen De snoeroprolknop (6) kan met de hand of voet worden bediend. X Trek vóór gebruik voldoende snoer uit de achterzijde van het apparaat. X Druk na gebruik de snoeroprolknop (6) in om het snoer weer op te bergen. Leid het snoer handmatig naar binnen om te voorkomen dat dit naar achter slaat. Zorg dat de stekker correct zit. Buislengte afstellen (fig. B) Het buisverlengstuk (10) bestaat uit drie gedeelten. Het middelste en onderste gedeelte kunt u uitschuiven door de onderste afstelknop (23) in te drukken en de buis volledig uit te schuiven totdat deze vastklikt. X De bovenste twee gedeelten kunnen in 11 stappen worden afgesteld. Druk de bovenste afstelknop (24) in en schuif de buis tot de gewenste lengte uit. Zorg ervoor dat de buis vastklikt.

X Zuigkop afstellen (fig. A) Plaats de vloeroppervlakselector (25) in de opwaartse stand voor het stofzuigen van tapijt. X Plaats de vloeroppervlakselector (25) in de neerwaartse stand voor het stofzuigen van onder meer laminaat en tegels.

X In- en uitschakelen De aan/uit-schakelaar (4) kan met de hand of voet worden bediend. X Druk de aan/uit-schakelaar (4) in om het apparaat in te schakelen. X Druk de aan/uit-schakelaar (4) nogmaals in om het apparaat uit te schakelen.

X Luchtstroom afstellen (fig. B) Verdraai de luchtstroomregelaar (11) om de luchtstroom naar wens af te stellen. De max.- en min.-stand zijn weergegeven.

X Stofzuigen Zorg ervoor dat de slang niet verstrikt, gedraaid of geblokkeerd raakt tijdens het gebruik. X Als het apparaat oververhit raakt, wordt er een beveiliging geactiveerd en zal het apparaat automatisch stoppen. X Verwijder in dat geval de stekker uit het stopcontact en laat het apparaat 2-3 uur afkoelen.

Begin bij het stofzuigen van trappen altijd onderaan en werk vervolgens omhoog. Plaats het apparaat op de grond en werk tot halverwege de trap. Zet het apparaat vervolgens ten minste één trede onder uw werkpositie op een stabiele plek neer en zuig vervolgens de bovenste helft van de trap.

VN2200 - Turboborstel gebruiken (fig. A) Zorg ervoor dat de snelheidsregelaar op de hoogste stand staat. Verstel zo nodig de schuif aan de bovenzijde van de borstel om de zuigkracht optimaal af te stellen. X Beweeg de borstel langzaam naar achter en naar voren. Houd de borstel niet te lang op dezelfde plaats, aangezien hierdoor het oppervlak kan worden beschadigd.

X Apparaat dragen (fig. C) Tijdens het gebruik kunt u het apparaat aan de handgreep (5) dragen. X Kantel de handgreep hiervoor in de aangegeven stand. Zuigkop tijdelijk parkeren (fig. D) Gebruik de parkeerstand als u de zuigkop tijdelijk wilt parkeren.

X Apparaat opbergen (fig. E & F) Waarschuwing! Waarschuwing! Schakel het apparaat uit en verwijder de stekker uit het stopcontact wanneer u het apparaat opbergt. X Zorg ervoor dat het snoer volledig opgerold is. X Plaats het apparaat rechtop. X Wind de slang om het apparaat. X Plaats de zuigkop met de haak (26) in de uitsparing op het apparaat. X Druk de buis aan tot het vergrendelingsmechanisme (27) in de uitsparing op het apparaat klikt. Het vergrendelingsmechanisme (27) wordt automatisch geactiveerd. X Bewaar het apparaat op een droge locatie. Het apparaat kan aan de compartimenthandgreep (2) worden gedragen. X Druk de hendel op het vergrendelingsmechanisme (27) aan de achterzijde van de buis in, trek de buis van het apparaat en til de buis en kop uit de parkeersleuven van het apparaat wanneer u de buis weer wilt gebruiken.

X Tips voor optimaal gebruik Op smalle plaatsen kunt u de hulpstukhouder tijdelijk van de buis verwijderen om de reikwijdte te verbeteren.

Onderhoud Uw Black & Decker-gereedschap is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. U kunt het gereedschap naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt.

NEDERLANDS Filter reinigen Het apparaat is uitgerust met een filterreinigingsfunctie. X Neem de stekker nog niet uit het stopcontact wanneer u het apparaat na gebruik uitschakelt. X Controleer of het compartiment stevig vast zit. X Druk de filterreinigingsschakelaar (3) in. Hierdoor wordt gedurende 10 seconden een filterreinigingscyclus uitgevoerd, waarna de functie automatisch wordt uitgeschakeld. Tijdens deze 10 seconden wordt het filter automatisch gereinigd. X Hierna kan de stekker uit het stopcontact worden verwijderd. Dit garandeert dat het apparaat ook bij een volgend gebruik weer optimaal presteert. Opmerking: Tijdens de filterreinigingscyclus kunt u niet stofzuigen. Als u de stofzuiger tijdens de filterreinigingscyclus inschakelt, stopt de reinigingscyclus. Waarschuwing! Verwijder altijd de stekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden aan het apparaat uitvoert. X Reinig regelmatig de ventilatieopeningen van het apparaat met een zachte borstel of droge doek. X Reinig regelmatig de behuizing van de motor met een vochtige doek. Gebruik geen schuur- of oplosmiddel.

X Druk de filterreinigingsschakelaar (3) in. Hierdoor wordt gedurende 10 seconden een filterreinigingscyclus uitgevoerd, waarna de functie automatisch wordt uitgeschakeld. Dit garandeert dat het apparaat ook bij een volgend gebruik weer optimaal presteert.

Reinigen Waarschuwing! Schakel het apparaat uit en neem de stekker uit het stopcontact voordat u reinigings- en onderhoudswerkzaamheden uitvoert. X Neem het apparaat van tijd tot tijd af met een vochtige doek. Gebruik geen schuur- of oplosmiddel. Dompel het apparaat niet onder in water. Compartimentfilters reinigen (fig. H - K)

Gebruik zo nodig een schaar. Verwijder het deksel (29) en verwijder eventuele voorwerpen die de luchtturbine (30) blokkeren. Plaats het deksel hierna terug.

De compartimentfilters voorkomen dat er stof en vuil in de motorbehuizing kunnen binnendringen. De filters zijn herbruikbaar en moeten periodiek worden gereinigd. X Verwijder het compartiment van het apparaat (fig. H). X Druk de onderklepvergrendeling (32) in om de onderklep te openen (fig. I). X Verwijder het voorfilter (33) van het compartiment (9) (fig. J) door dit linksom te draaien. X Trek het filter (34) van de filterhouder (fig. K). Waarschuwing! Reinig het filter nooit met borstels of perslucht. X Spoel de buitenzijde van het filter afhankelijk van de toestand af met water. Laat het filter 24 uur drogen voordat u het terugplaatst. Waarschuwing! Was nooit de binnenzijde van het filter. X Plaats het filter terug. X Plaats het voorfilter terug. X Sluit de onderklep. X Plaats het compartiment in het apparaat.

Compartiment leegmaken (fig. H & I)

Motorfilter reinigen (fig. H - L)

Maak het compartiment (9) leeg zodra het vuil de maximummarkering op het compartiment heeft bereikt. X Verwijder het compartiment (9) van het apparaat door de beide ontgrendelingsknoppen (31) in te drukken en het compartiment uit het apparaat te tillen. X Druk de onderklepvergrendeling (32) in om het vuil te verwijderen. X Maak het compartiment zo nodig leeg. X Reinig het filter op de hierna beschreven wijze. X Sluit de onderklep en zorg ervoor dat deze vastklikt. X Plaats het compartiment (9) terug in het apparaat en zorg ervoor dat de ontgrendelingsknoppen (31) op hun plaats klikken.

Het motorfilter (35) voorkomt dat er deeltjes en grotere voorwerpen in de motorbehuizing kunnen binnendringen na verwijdering van het compartiment.

VN2200 - Turboborstel reinigen (fig. G) X Verwijder alle haren en draadjes die zich op de borstel (28) hebben verzameld. X

Het filter (35) is herbruikbaar en moet regelmatig worden gereinigd. X Verwijder het compartiment van het apparaat (fig. H). X Neem het filter (35) naar buiten (fig. L). X Borstel al het losse stof van het filter. X Plaats het filter (35) terug. X Plaats het compartiment in het apparaat. Filters vervangen Als het compartimentfilter (34) beschadigd is of niet correct functioneert, moet dit worden vervangen. Vervangende filters zijn verkrijgbaar via uw Black & Decker-leverancier (cat. nr. VLF50).

NEDERLANDS Compartimentfilter vervangen X Vervang het filter (34) op de hiervoor beschreven wijze. Uitlaatfilter vervangen (fig. M & N) Het uitlaatfilter gaat in principe de gehele apparaatlevensduur mee. Ga echter als volgt te werk als u dit toch moet vervangen: X Verwijder de beide schroeven (36). X Verwijder het deksel (37) door dit met een gereedschap op te tillen. X Verwijder het oude filter (38) door dit naar buiten te trekken. X Plaats het nieuwe filter op de aangegeven wijze. X Zet het deksel opnieuw vast met de beide schroeven (36). Netstekker vervangen (alleen V.K. & Ierland) Als er een nieuwe netstekker moet worden aangebracht: X Gooi de oude stekker op verantwoorde wijze weg. X Verbind de bruine draad met de spannings-/fasepool in de nieuwe stekker. X Verbind de blauwe draad met de nul-/neutraalpool. Waarschuwing! De aardepool hoeft niet te worden aangesloten. Volg de bevestigingsinstructies die met hoogwaardige stekkers wordt meegeleverd. Aanbevolen zekering: 5 A.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie over onze klantenservice vinden op het volgende internetadres: www.2helpU.com. Technische gegevens VN1800 VN2000 VN2010 Spanning Vac 230 230 230 (Australië & Nieuw Zeeland) Vac 240 Opgenomen W 1800 2000 2000 vermogen Snoerlengte m 6 7 7 Compartiment l 2,5 2,5 2,5 grootte Gewicht kg 9,1 9,6 9,6

Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug. Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van huishoudelijke elektrische producten via gemeentelijke stortplaatsen of via de leverancier bij wie u een nieuw product aanschaft. Black & Decker biedt de mogelijkheid tot het recyclen van afgedankte Black & Decker-producten. Om gebruik te maken van deze service, dient u het product naar een van onze servicecentra te sturen, die de inzameling voor ons verzorgen.

EG-conformiteitsverklaring VN1800/VN2000/VN2010/VN2200 Black & Decker verklaart dat deze producten in overeenstemming zijn met: 89/336/EEG, 73/23/EEG, EN 55014, EN 61000, EN 60335, EN 61000-3-11 Geluidsdrukniveau, gemeten volgens EN 60704-1: = 73 dB(A)

Milieu Mocht u op een dag constateren dat het gereedschap aan vervanging toe is of dat u het gereedschap niet meer nodig hebt, houdt u dan rekening met het milieu. Black & Deckerservicecentra zijn bereid oude Black & Deckermachines in te nemen en ervoor te zorgen dat deze op milieuvriendelijke wijze worden afgevoerd.

Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Verenigd Koninkrijk 1-8-2006

Garantie Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaalof constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij: X Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden; X Het product onoordeelkundig is gebruikt; X Het product is beschadigd door invloeden van buitenaf of door een ongeval; X Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker-personeel. 33

NEDERLANDS Om een beroep te doen op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende internetadres: www.2helpU.com Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op www.blackanddecker.nl.
