RACER 70 - Télémètre laser LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Marque	Leica
Modèle	Racer 70
Dimensions (L x l x h)	123 x 55 x 28 mm
Poids	159 g
Alimentation	2 piles AAA alcalines
Portée	0,05 m à 70 m
Précision de mesure (2 σ)	± 1,5 mm (typique)
Plus petite unité affichée	1 mm
Classe laser	2
Type laser	635 nm, < 1 mW
Protection contre l'eau et la poussière	IP 65
Arrêt automatique (laser)	60 s
Arrêt automatique (instrument)	180 s
Éclairage de l'affichage	Oui
Pièce finale rabattable	Oui
Fonctions principales	Mesure de distance, surface, volume, Pythagore, addition/soustraction, mesure continue, min/max, historique (10 dernières valeurs)
Température de service	0°C à +40°C
Température de stockage	-25°C à +70°C
Entretien et nettoyage	Chiffon humide et doux, pas de solvants agressifs
Sécurité	Ne pas regarder directement le faisceau, ne pas démonter l'appareil, éviter de viser des tiers
Pièces détachées et réparabilité	Contacter le revendeur agréé Leica Geosystems
Garantie	2 ans (Leica Geosystems AG)
Informations générales	Disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - RACER 70 LEICA

Comment mesurer une distance simple ?

Appuyez brièvement sur la touche ON/DIST pour allumer le laser, puis appuyez à nouveau pour déclencher la mesure. Le résultat s'affiche immédiatement sur la ligne principale.

Comment calculer une surface ?

Appuyez une fois sur la touche SURFACE/VOLUME (icône surface). Mesurez la première distance (longueur), puis la deuxième (largeur). Le résultat de surface s'affiche sur la ligne principale.

Comment changer les piles ?

Relevez la pièce finale, ouvrez le mécanisme de verrouillage avec une pièce ou un tournevis, retirez le couvercle, insérez deux piles AAA alcalines en respectant la polarité, puis refermez.

Quelle est la portée maximale ?

La portée est de 0,05 à 70 m. Dans l'obscurité ou au crépuscule, la portée augmente. En forte luminosité, utilisez la plaque de mire.

Comment utiliser le mode de mesure continue ?

Appuyez longuement sur la touche ON/DIST : un bip retentit et la mesure continue démarre. Appuyez brièvement pour l'arrêter. Cette fonction permet de déterminer les distances minimale et maximale.

Que faire en cas d'erreur 255 ?

Le message 'Error 255' indique un signal de réception trop faible ou une durée de mesure trop longue. Utilisez la plaque de mire pour améliorer la réflexion.

Comment régler l'unité de mesure ?

Appuyez longuement sur la touche CLEAR/OFF jusqu'à ce que l'unité souhaitée s'affiche. Vous pouvez choisir entre mètres, pieds, pouces, etc.

Comment utiliser la mesure indirecte (Pythagore) ?

Pour deux mesures auxiliaires : appuyez une fois sur la touche PYTHAGORE, mesurez les deux distances dans l'ordre. Pour trois mesures : appuyez deux fois. Le résultat s'affiche sur la ligne principale. Veillez à ce que les mesures soient perpendiculaires.

Comment nettoyer l'appareil ?

Utilisez un chiffon humide et doux. N'utilisez pas de nettoyants ou de solvants agressifs.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'état des piles : remplacez-les si l'icône pile clignote en permanence. Si le problème persiste, contactez le revendeur agréé Leica Geosystems.

MODE D'EMPLOI RACER 70 LEICA

Manuel d'utilisation

Nous vous félicitons pour l'achat de votre Leica Racer 70.

Veuillez lire attentivement les consignes de sécurité et le manuel d'utilisation avant la première mise en service. Le responsable du produit

doit s'assurer que tous les utilisateurs comprennent et respectent les consignes qui suivent.

Symboles utilisés

Les symboles utilisés dans ce manuel ont la signification suivante :

ATTENTION :

Risque ou utilisation non conforme pouvant provoquer de graves dommages corporels, voire la mort.

PRUDENCE :

Risque ou utilisation non conforme susceptible de provoquer des dommages dont l'étendue est faible au niveau corporel, mais peut être importante au niveau matériel, financier ou écologique.

Paragraphes importants auxquels il convient de se référer en pratique car ils permettent au produit d'être utilisé de manière efficace et techniquement correcte.

Domaine d'application

Utilisation autorisée

• Mesure de distances.
• Calcul de fonctions, par ex. surfaces et volumes.

Utilisation non conforme

• Mettre le produit en service sans instruction préalable.
• L'utiliser sans respecter les recommandations relatives à l'environnement.
• Rendre les installations de sécurité inefficaces et enlever les plaques signalétiques ainsi que les avertissements. Ouvrir le produit avec des outils (par ex. tournevis).
• Modifier, transformer le produit. Utiliser des accessoires d'autres fabricants non recommandés par Leica Geosystems.
• Manipuler volontairement ou non sans précautions le produit sur des échafaudages, des escaliers, et réaliser des mesures à proximité de machines en marche ou d'installations ouvertes.
• Viser en plein soleil.
• Éblouir intentionnellement des tiers, même dans l'obscurité.
• Prendre des précautions insuffisantes sur le lieu de mesure (par ex. exécution de mesures au bord de routes, sur des chantiers).

Limites d'application

Voir aussi le chapitre "Caractéristiques techniques".

Le Leica Racer est conçu pour être utilisé dans des milieux pouvant être habités en permanence par l'homme. Le produit n'a pas le droit d'être utilisé dans un environnement explosif ou radioactif.

Responsabilités

Responsabilité du fabricant de l'équipement original Leica Geosystems AG, CH-9435 Heerbrugg (dénommé ci-après Leica Geosystems) :

Leica Geosystems est responsable de la conformité du produit livré aux normes techniques et de sécurité prescrites, ainsi que de la fourniture du manuel d'utilisation et des accessoires d'origine.

Responsabilité du fabricant d'accessoires d'autres marques :

Les fabricants d'accessoires d'autres marques associés au Leica Racer sont responsables de l'élaboration, de l'application et de la diffusion des règles de sécurité relatives à leurs produits, ainsi que de leurs effets en combinaison avec le matériel de Leica Geosystems.

Responsabilité du responsable du produit :

AVERTISSEMENT

Il incombe au responsable du produit de veiller à l'utilisation conforme de l'équipement, au travail correct de ses collaborateurs, à leur instruction et au

fonctionnement sur du matériel. Obligations du responsable du produit :

• Comprendre les consignes de sécurité du produit et les instructions du manuel d'utilisation.
• Connaître les consignes de sécurité locales, applicables à son entreprise.
• Signaler immédiatement tout défaut de sécurité du produit à Leica Geosystems.

Vue d'ensemble

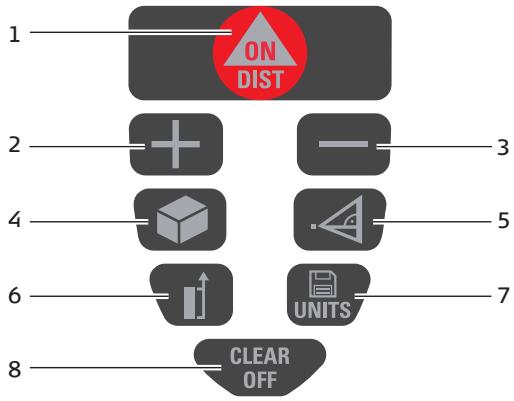

Clavier

1 Touche ON/DIST (ON/MESURE) 2 Touche PLUS [+] 3 Touche MOINS [-]

4 Touche SURFACE/VOLUME 5 Touche PYTHAGORE 6 Touche REFERENCE DE MESURE 7 Touche HISTORIQUE/MINUTERIE 8 Touche CLEAR/OFF

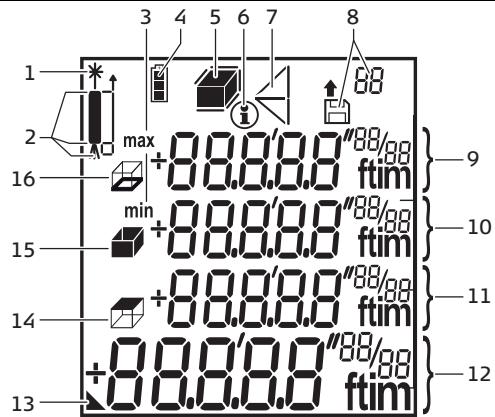

Affichage

1 Laser actif 2 Référence de mesure (avant/arrière/piece finale/Trépied) 3 Affichage min/max 4 Niveau de charge des piles 5 Surface/Volume 6 Symbole Info 7 Pythagore 8 Mémoire historique

9 Interligne 3 10 Interligne 2 11 Interligne 1 12 Ligne principale 13 Affichage de détable 14 Surface de plafond 15 Surface de mur 16 Périmètre

Mise en service

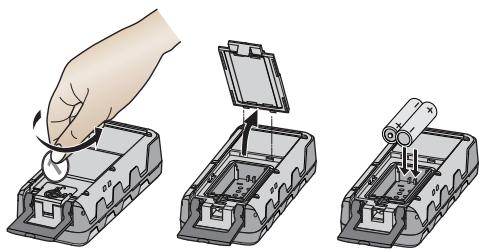

Insertion/Remplacement de la pile

1 Relever la pièce finale. 2 Ouvrir le mécanisme de verrouillage avec une pièce de monnaie ou un tournevis et relever le couvercle du compartiment pile. 3 Respecter la polarité lors de l'insertion des piles. 4 Refermer le compartiment.

• Remplacer les piles si cette icône clignote en permanence à l'affichage.

Utiliser seulement des piles alcalines. Pour éviter les risques de corrosion, retirez les piles en cas de non-utilisation prolongée.

Toujours veiller à la propreté des joints du compartiment pile pour que l'instrument reste étanche.

Utilisation

Conditions de mesure

Portée

La portée est limitée à 70 m.

Pendant la nuit, au crépuscule ou en cas d'utilisation de cibles à l'ombre, la portée augmente sans utilisation de la plaque de mire. En cas de forte luminosité ambiante et d'utilisation de cibles à mauvaises caractéristiques de réflexion, il convient de se servir de la plaque de mire.

Surfaces visées

PRUDENCE:

Des erreurs peuvent survenir lors de mesures sur des liquides incolores (par exemple l'eau), du verre sans poussière, du polystyrène ou des surfaces translucides, ainsi que sur des cibles fortement réfléchissantes qui dévient le faisceau laser.

Risques liés à l'utilisation

PRUDENCE :

En cas de chute, de sollicitations extrêmes ou de modifications non autorisées, le produit peut subir des dommages et fournir des mesures incorrectes.

Mesure préventive :

Effectuer périodiquement des mesures de contrôle, en particulier après une sollicitation excessive du produit, ainsi qu'avant et après des mesures importantes.

Veiller également à la propreté de l'optique et contrôler l'absence de dommages mécaniques sur les butées du Leica Racer.

PRUDENCE :

Lorsque le produit est utilisé pour des mesures de distances ou le positionnement d'objets en mouvement (par exemple grue, engins de construction, plateformes), des événements imprévisibles peuvent entraîner des mesures erronées.

Mesure préventive :

Utiliser le produit uniquement comme capteur de mesure et non comme appareil de guidage. Le système doit être configuré et utilisé de manière à ce qu'une mesure incorrecte, un dysfonctionnement du produit ou une panne de courant ne provoque pas de dommages. Il faut pour cela appliquer des dispositifs de sécurité appropriés (par exemple interrupteurs de fin de course).

Mise sous/hors tension

1x brièvement : l'instrument et le laser s'allument.

L'icône Pile reste affichée jusqu'au prochain actionnement de touche.

1x longuement : l'instrument s'arrête.

L'instrument s'arrête aussi au bout de 3 minutes si aucune touche n'a été actionnée.

Réglage de l'unité

Presser longuement jusqu'à ce que l'unité souhaitée s'affiche.

Unités possibles :

	Distance	Surface	Volume
1.	0.000 m	0.000 m²	0.000 m³
2.	0'0'' 1/8	0.000 m²	0.000 m³
3.	0 in 1/8	0.000 m²	0.000 m³
4.	0'0'' 1/16	0.00 ft²	0.0 ft³
5.	0 in 1/16	0.00 ft²	0.0 ft³
6.	0.00 ft	0.00 ft²	0.0 ft³

Touche CLEAR

1x brièvement : la dernière opération sera annulée.

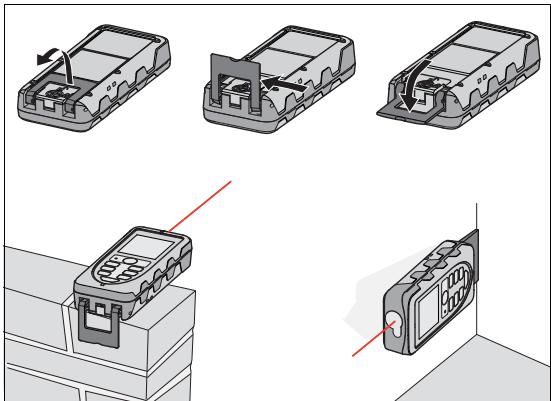

Réglage de la référence de mesure

La référence de mesure arrêtée est le réglage par défaut.

L'appareil peut être adapté pour les mesures suivantes :

Pour les mesures à partir d'un bord (voir figure D), rabattre la plaque de butée jusqu'à ce qu'elle s'enclenche pour la première fois. Pour les mesures à partir d'un coin (voir figure D), rabattre la plaque de butée jusqu'à ce qu'elle s'enclenche. Pousser ensuite la plaque avec une légère pression à droite. La plaque peut à présent être rabattue complètement.

L'instrument reconnaît automatiquement la position de mesure et adapte la mesure suivante.

1x brièvement : la prochaine mesure sera déclenchée à partir du bord avant.

2x, bref : mesure réalisée depuis le bord arrêté (réglage par défaut).

1x, long : mesures réalisées en continu depuis le bord avant. Une pression brève de la touche désactive ce mode.

Mesure

Mesure de distance simple

1x brièvement : le laser est actif.

1x brièvement : une mesure de distance se déclenche.

Le résultat s'affiche immédiatement.

Mesure continue

Cette fonction permet d'implanter des distances.

1x longuement : un bip retentit. La mesure continue démarre.

1x brièvement : la mesure continue sera arrêtée.

La dernière valeur mesurée se trouve sur la ligne principale.

Cette fonction permet de déterminer la distance minimale ou maximale à partir d'un point de mesure précis, par exemple pour déterminer des diagonales (valeur maximale) ou des distances horizontales (valeur minimale).

Activer la mesure continue (voir ci-dessus).

Les valeurs maximales et minimales correspondantes s'affichent.

Fonctions

Effectuer une mesure de distance.

1x brièvement : la prochaine mesure sera ajoutée à la précédente.

1x brièvement : la prochaine mesure sera soustraite de la précédente.

Répéter cette opération si nécessaire. Le résultat est indiqué sur la ligne principale. La valeur ou le résultat précédent est affiché sur l'interligne 2, la valeur à ajouter sur l'interligne 1.

1x brièvement : la dernière opération sera annulée.

Fonction Surface

1x brièvement : l'icône apparaît sur l'écran.

1x brièvement : mesurer la première distance (par ex. longueur).

1x brièvement : mesurer la deuxième distance (par ex. largeur).

Le résultat de surface est indiqué sur la ligne principale, les valeurs de mesures individuelles sur les interlignes 1 et 2.

Une pression longue de la touche fait apparaître le périmètre.

Ajout et soustraction de surfaces

Appeler la fonction Surface et mesurer la surface.

Appuyer sur + ou -

1x brièvement : mesurer la première distance (par ex. longueur)

1x brièvement : mesurer la deuxième distance (par ex. largeur)

Le résultat de surface de la deuxième mesure, "+" clignote.

1x brièvement : confirmer l'addition ; les résultats de surfaces additionnelles sont indiqués sur la ligne principale.

Fonction Volume

2x brièvement : l'icône apparaît.

1x brièvement : mesurer la première distance (par ex. longueur)

1x brièvement : mesurer la deuxième distance (par ex. largeur).

Le résultat de surface des deux valeurs mesurées est indiqué sur la ligne principale.

1x brièvement : mesurer la troisième distance (par ex. hauteur). La valeur mesurée se trouve sur la ligne intermédiaire 1.

Le volume calculé apparaît sur la ligne récapitulative, les trois dernières valeurs mesurées sur les lignes intermédiaires 1, 2, 3.

Presser la touche longuement pour visualiser des informations additionnelles sur la pièce, comme le périmètre, la surface totale des murs, celle du sol/plafond.

Mesure indirecte

L'appareil peut calculer des distances avec la formule de Pythagore. Cette méthode est utile quand la distance à mesurer est difficile à atteindre.

S'assurer que les opérations s'effectuent dans l'ordre indiqué.

• Tous les points visés doivent se trouver sur un même plan horizontal ou vertical.
• On obtient de très bons résultats en faisant tourner l'appareil autour d'un point fixe (tel que cornière de butée entièrement dépliée et appareil appuyé contre un mur). Pour la mesure, on peut appeler la fonction minimum/maximum. La valeur minimum est utilisée pour les mesures devant être perpendiculaires à la cible, la distance maximale pour toutes les autres mesures.

Veiller à ce que l'angle soit droit entre la première mesure et la distance à déterminer. Utiliser la fonction Minimum/Maximum.

Mesure indirecte - détermination d'une distance avec 2 mesures auxiliaires

1x brièvement : le symbole ◄ apparaît.

La distance à mesurer clignote dans l'icône.

1x brièvement : mesurer la distance.

La deuxième distance à mesurer clignote dans l'icône.

1x brièvement : mesurer la distance horizontalement.

Le résultat de la fonction est indiqué sur la ligne principale.

Une pression longue sur la touche pendant la mesure de distances a pour effet d'activer la mesure continue maximum/minimum.

Mesure indirecte - détermination d'une distance avec 3 mesures auxiliaires

2x brièvement : l'icône ◄ apparaît.

La distance à mesurer clignote dans l'icône.

1x brièvement : mesurer la distance.

La deuxième distance à mesurer clignote dans l'icône.

1x brièvement : mesurer la distance horizontalement.

La troisième distance à mesurer clignote dans l'icône.

1x brièvement : mesurer la distance.

Le résultat de la fonction est affiché sur la ligne principale.

Une pression longue sur la touche pendant la mesure des distances a pour effet d'activer la mesure maximum/minimum.

Mémoire historique

1x brièvement : l'icône et la dernière valeur mesurée s'affichent.

" +" ou "- " permet de naviguer entre les 10 dernières valeurs. Une pression longue de la touche permet d'utiliser les valeurs dans d'autres fonctions.

Désactivation du bip

Presser ensemble pendant 3 secondes :

Le bip s'arrête.

Pour le réactiver, réappuyer pendant 3 secondes.

Annexe

Messages affichés

Tous les messages commencent avec ① ou "Error". Les erreurs suivantes peuvent être corrigées :

1	Cause	Solution
204	Erreur de calcul	Répéter l'opération
252	Température trop haute	Laisser refroidir l'instrument
253	Température trop basse	Réchauffer l'instrument
255	Signal de réception trop faible, trop grande durée de mesure	Utiliser la plaque de mire
256	Signal d'entrée trop intense	Utiliser la plaque de mire (face grise)
257	Mesure incorrecte. Trop forte lumino-sité	Utiliser la plaque de mire (face marron)
258	En dehors de la plage de mesure	Mesurer la distance à l'intérieur de la plage
Error	Cause	Solution
Error	Erreur de matériel	Si ce message ne s'efface pas après plusieurs mises hors/sous tension, contacter le revendeur.

Caractéristiques techniques

Portée	0,05 m à 70 m*
Precision de mesure (2 σ)	type: ± 1,5 mm**
Plus petite unité affichée	1 mm
Classe laser	2
Type laser	635 nm, < 1 mW
Protection contre l'eau et la poussière	IP 65
Arrêt automatique: Laser Instrument	au bout de 60 s au bout de 180 s
Eclairage de l'affichage	✓
Pièce finale rabatable	✓
Durée de vie des piles, type 2 x AAA	jusqu'à 5 000 mesures
Dimension	123 x 55 x 28 mm
Poids	159 g
Plaque de température: Stockage Service	-25°C à +70°C 0°C à +40°C

• En cas de forte luminosité ambiante et d'utilisation de cibles à mauvaises caractéristiques de réflexion, utiliser la plaque de mire. ** Dans des conditions favorables (bonne surface de visée, température ambiante) jusqu'à 10 m. Dans de mauvaises conditions, par exemple fort ensoleillement, surface de visée faiblement réfléchissante ou fortes variations de température, l'écart peut augmenter jusqu'à ± 0,15 mm/m pour des distances supérieures à 10 m.

(CEM)

Par compatibilité électromagnétique, nous entendons l'aptitude du produit à fonctionner correctement dans un environnement électromagnétique à décharge électrostatique sans provoquer des perturbations électromagnétiques dans d'autres appareils.

ATTENTION :

Le Leica Racer répond aux sévères exigences des directives et normes correspondantes.

Il est toutefois impossible d'exclure entièrement tout risque de perturbation sur d'autres appareils.

Le Leica Racer génère un faisceau laser visible qui sort par la face avant de l'instrument.

Il répond aux normes de sécurité des lasers de catégorie 2 :

IEC 60825-1:2007 "Sécurité des appareils à laser"

Produits de classe laser 2 :

Ne jamais regarder directement dans le rayon et éviter de le diriger sur des tiers. La protection de l'œil est normalement garantie grâce au réflexe de détournement ou de fermeture des paupières.

ATTENTION :

Une observation directe du faisceau laser avec des instruments optiques (par ex. jumelles, lunettes) peut s'avérer dangereuse.

Mesure préventive :

Ne pas regarder dans le faisceau laser avec des instruments optiques.

PRUDENCE :

Regarder dans le faisceau laser peut s'avérer dangereux pour l'œil.

Mesure préventive :

Ne pas regarder dans le rayon. Veiller à ce que le faisceau laser se trouve plus bas ou plus haut que les yeux.

Marquage

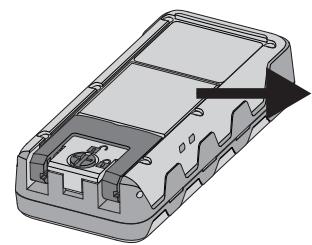

Position de la plaque signalétique :

Entretien

Utiliser un chiffon humide et doux pour le nettoyage. Ne pas utiliser de nettoyants ou de solvants agressifs.

Garantie

Leica Geosystems AG accorde une garantie de deux ans sur le Leica Racer 70.

De plus amples informations à ce sujet sont disponibles sur le site Internet :

www.leica-geosystems.com

Mise au rebut

PRUDENCE :

Ne pas jeter les batteries déchargées avec les ordures ménagères. Les amener à un point de collecte prévu à cet effet pour une élimination conforme aux recommandations environnementales nationales ou locales.

Ne pas évaporer le produit avec les ordures ménagères.

Éliminer le produit conformément aux dispositions en vigueur.

Respecter les prescriptions nationales de mise au rebut spécifiques au produit.

Il est possible de télécharger des informations de traitement et de mise au rebut spécifiques au produit sur le site Leica Geosystems, à l'adresse http://www.leica-geosystems.com/treatment, ou de les demander auprès du revendeur local de Leica Geosystems.

Modifications (illustrations, descriptions et caractéristiques techniques) réservées.
