DISTO PLUS - Télémètre laser LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Laser mètre électronique
Caractéristiques techniques principales	Mesure de distance jusqu'à 100 mètres, précision de ± 2 mm
Alimentation électrique	Fonctionne avec 2 piles AAA
Dimensions approximatives	115 x 50 x 30 mm
Poids	150 g
Compatibilités	Compatible avec les accessoires Leica DISTO
Type de batterie	Piles alcalines AAA
Tension	1,5 V par pile
Fonctions principales	Mesure de distance, calcul de surface et de volume, fonction Pythagore
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente Leica
Sécurité	Conforme aux normes de sécurité laser classe 2
Informations générales utiles	Garantie de 2 ans, vérifiez la compatibilité avec les accessoires avant achat

FOIRE AUX QUESTIONS - DISTO PLUS LEICA

Comment allumer le LEICA DISTO PLUS ?

Pour allumer le LEICA DISTO PLUS, appuyez simplement sur le bouton d'alimentation situé sur le dessus de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez si les piles sont correctement installées et si elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment changer les unités de mesure ?

Pour changer les unités de mesure, allez dans le menu des paramètres et sélectionnez l'unité souhaitée (mètres, pieds, etc.).

Comment effectuer une mesure ?

Pour effectuer une mesure, pointez le laser sur la cible, appuyez sur le bouton de mesure, et lisez la distance affichée.

Que faire si le laser ne s'allume pas ?

Assurez-vous que l'appareil est allumé et que la lentille du laser est propre. Si le problème persiste, vérifiez les piles.

Comment calibrer le LEICA DISTO PLUS ?

Pour calibrer l'appareil, consultez le manuel d'utilisation pour suivre les étapes spécifiques de calibration.

Comment sauvegarder une mesure ?

Pour sauvegarder une mesure, appuyez sur le bouton de mémoire après avoir obtenu la mesure souhaitée.

Que faire si l'écran affiche un message d'erreur ?

Reportez-vous au manuel d'utilisation pour le code d'erreur spécifique et suivez les instructions fournies.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez d'utiliser des produits chimiques agressifs.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site officiel de Leica dans la section support ou documentation.

MODE D'EMPLOI DISTO PLUS LEICA

Manuel d'utilisation

Version 1.0

Les consignes de sécurité (partie 738266) séparées font partie de ce manuel d'utilisation.

Veuillez lire attentivement les consignes de sécurité et le manuel d'utilisation avant de

avant d'utiliser l'instrument.

Sommaire

Clavier 1

Affichage(Display) 2

Utilisation 3

1er niveau de fonction 3

2ème marche du fonctionnement 10

Informations utilisateurs 12

Caractéristiques techniques 13

Messages affichés 14

Lasermètre leica distotm plus

Nous vous félicitons pour l'achat de votre Leica DISTOTM plus.

Identification produit

La désignation du type figure sur la face avant. Le n° de série se trouve dans le compartiment à piles. Veuillez noter ces données dans votre manuel et toujours les indiquer comme reference si vous vous adressez à notre représentation ou service après-vente.

Type: Leica DISTOTM plus.

N° de série:

Date d'achat:

Garantie internationale du fabricant

Leica Geosystems offre au premier utilisateur final ("client") une garantie de deux (2) ans sur les instruments Leica DISTOTM plus. Pour plus d'informations, veuillez consulter www.disto.com. En cas de défaut, veuillez contacter le revendeur.

Symboles utilisés

Les symboles utilisés dans ce manuel ont la signification suivante :

Avertissement:

Risque ou utilisation non conforme pouvant provoquer des dommages corporels, voir la mort.

Prudence:

Risque ou utilisation non conforme susceptible de provoquer des dommages dont l'étendue est faible au niveau corporel, mais peut être importante au niveau matériel, financier ou écologique.

Informations permettant à l'utilisateur une utilisation correcte et efficace du produit.

Clavier

Le Leica DISTO™ plus dispose de 2 niveaux de fonction. Le niveau 1 regroupe toutes les fonctions directes, par ex. MARCHE/ARRET de l'instrument, +/-, etc. Le niveau 2 est prévu pour la transmission des données et la commande du logiciel.

2nd

Presser pour basculer entre les niveaux de commande.

2nd

Apparaît sur l'écran d'affichage.

1ER niveau de fonction

1ère mesure de distance, tracking

10Menu

2 2nd - niveau de fonction 1 ou 2

11 Eclairage

3 Référence de mesure

12 Multiplication [x]/Minuterie

4 Surfaces, volumes

13 Touche On/Off

5 Mesure

14 Clear

6 Tracking min./max

15 Mémoire, Stack

7 BLUETOOTH ON/OFF

16=, Enter

8 Fonctions de Pythagore

17 Moins [-]

9 Plus [+ ]

2ÈME niveau de fonction

18 effacer

23 Vers le haut

1 Laser activé 2 Référence de mesure (avant/trépied/arrière)

3 Information 4 BLUETOOTH® On/Off 5 Affichage des opérations de calcul / du signe 6 Affichage principal (par ex. distance mesurée) 7 Mesure de distance 8 Tracking 9 Surface/Volume 10 Tracking min. 11 Tracking max. 12 Fonctions de Pythagore 13 Fonction de Pythagore avec hauteur partielle 14 Unités avec exposants (2/3) 15 Symbole Temps pour déclencheur 16 Enregistrement de constantes 17 Service après-vente 183 affichages additionnels (par ex. valeurs intermediaires) 19 (SET) Paramétrage 20 (RESET) RÉactivation des paramètres par défaut 21 Symbole Pile 22 2e niveau de fonction On 23 Appel des constantes méorisées (max. 10) 24 Appel des 15 dernières valeurs 25 Eclairage (On/Off) 26 Bip (On/Off) 27 Decalage

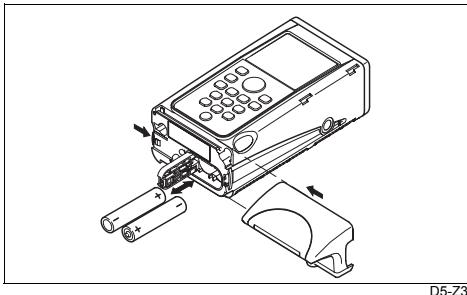

Insertion/replacement des piles

1 Presser le coulissement de verrouillage. Faire glisser la l'extrémité droite.

2 Ouvrir le compartiment piles. Remplacer celles-ci.

Apparaît lorsque la charge est trop faible.

Type de pile, voir Caractéristiques techniques.

Respecter la polarité lors de l'insertion.

Utiliser seulement des piles alcalines.

3 Adapter l'extrémité en veillant à ce qu'elle s'enclenche.

Mise sous/hors tension du leica distotm plus

Presser brievement.

Les icônes Éclairage, Charge pile et Bip sont affichés jusqu'à la première pression d'une touche.

L'instrument peut être éteint n'importe où dans le menu.

Arrêt automatique au bout de 90 secondes si aucune touche n'a été actionnée durant cet intervalle.

Un arrêt involontaire de la transmission BLUE

TOOTH® est empêché par des précautions spéciales (voir page 10).

Touche clear

La touche Clear met l'instrument en mode normal, le remet à zéro (=Clear).

Cette opération peut s'effectuer aussi bien avant qu'après une mesure/un calcul.

En mode Menu, retour au mode normal.

Dans le cadre d'une fonction (surface, volume ou Pythagore), les valeurs individuelles peuvent être effacées graduellement et remesurées.

En mode Paramétrage, interruption si les données n'ont pas été validées avec la touche =/Enter.

Éclairage

Presser brievement.

L'éclairage est activé/désactivé par une pression de touche.

L'éclairage s'éteint au bout de 30 secondes si la touche n'est actionnée.

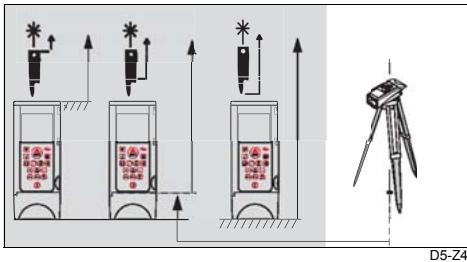

Réglage de la référence de mesure

Presser jusqu'à l'affichage de la référence de mesure requise.

Réglages possibles

Avant

Trépied

Arrière

Le dos de l'instrument est pourvu d'un filetage

photo 1/4" pour le trépied

Le réglage reste actif jusqu'au changement de la

référence de mesure, à l'arrêt automatique ou manuel de l'instrument

Réglage par défaut : référence de mesure arrêtée.

Mesure de distance

Presser. Le laser est activé. L'instrument se trouve en "mode Pointe".

Une deuxième pression déclenche une mesure de distance.

Le résultat est ensuite immédiatement affiché dans l'unité choisie.

Si l'instrument est allumé, mais le laser désactivé, on parle de "mode normal".

Si le laser est activé, on parle de "mode Pointe".

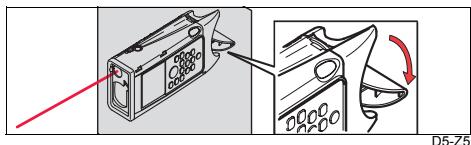

Mesure sur des surfaces planes

Tourner le pied orientable de en vue d'un

appui stable à plat.

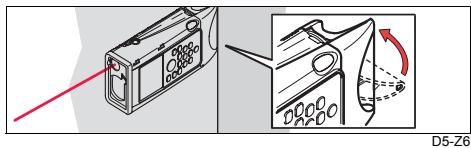

Mesure à partir de coins

Presser jusqu'à ce que

s'affiche.

La mesure continue commence et le résultat courant s'affiche.

Presser pour terminer le mode tracking. Le dernier résultat s'affiche.

Laser allume en permanence

Presser jusqu'à ce qu'un bip long retentisse. Le laser reste alors actif.

Une mesure de distance sera déclenchée à chaque nouvelle pression.

Presser pour désactiver le mode laser permanent.

Déclencheur

L'instrument doit se couvrir en mode Pointé.

Presser jusqu'à ce que la minuterie soit réglée sur le temps requis (max. 60 secondes).

S'affiche.

Une fois la touche relâchée, les secondes résiduelles jusqu'à la mesure (par ex. 59, 58, 57...) apparaissent. Les 5 dernières secondes sont comptées avec un bip. La mesure s'effectue après le dernier bip. Le résultat apparait.

Exemple : mesure sans actionner une touche.

D5-Z8

Calculs

Presser jusqu'à ce que

s'affiche.

Le côté à mesurer clignote.

Exécuter 2 mesures (L x l).

Le résultat et les deux résultats partiels s'affichent.

Volume

Presser jusqu'à ce que

s'affiche.

Le côté à mesurer clignote.

Exécuter 3 mesures (L x I x h).

Le résultat et les trois résultats partiels s'affichent.

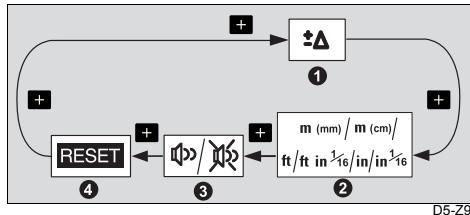

Menu/paramètres

Le menu permet d'effectuer les configurations utilisateur, conservés après l'arrêt. Les fonctions se suivent en boucle.

Presser pour basculer entre les fonctions.

1 Mesure avec décalage additionné/soustrait 2 Sélection de l'unité 3 Beep 4 Reset

Appeler le menu :

Presser jusqu'au l'affichage de la fonction requise ou commuter entre les fonctions avec [+ / - ]

Confirmer la sélection. Activer la fonction.

ou [+ / - ] pour modifier les paramètres.

Confirmer le paramétrage. Retour au mode normal.

"Clear Entry" peut aussi s'utiliser ici (par ex. pour une sélection).

Sélection de l'unité (menu)

Unités possibles:

• m(mm) = 0.000m 14'06" 1/16 = "1/16
• m(cm) = 0.00m in = 0.0 in
• ft = 0.00 ft in 1 / 16 = 0^1 / _16^in ft in 1 / 16 = 0.00^1 / 16^ftin

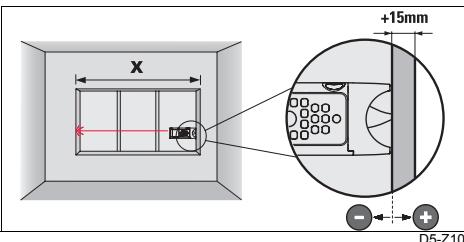

Mesure avec décalage (menu)

Appeler la fonction.

Clignote.

Décaler avec [+ / - ] la référence de mesure (par ex. 0.015 m) ; pour un réglage rapide, presser longuement.

Presser en plus pour un changement plus important.

Le décalage peut être positif (additionné) ou négatif (soustrait) !

Confirmer le paramétrage.

S'affiche en permanence si le décalage 0

Les résultats affichés tiennent compte du décalage

lage.

Cette fonction permet par exemple de mesurer des cotes brutes!

Il convient d'appliquer la règle suivante: à la fin des mesures de cotes brutes, toujours régler le décalage du Leica DISTOTM plus sur 0.000. Activer la fonction conformément à la description.

Presser.

Confirmer la fonction.

Effectuer toujours une mesure de contrôle après le changement.

Reset - réinitialisation (menu)

Appeler la fonction.

RE SET

Clignote.

Sélectionner avec [+ / - ] les éléments à réinitialiser. Au raison:

Stack/Memoire

Stack et constante

Si l'écran affiche d'autres symboles, par ex. unités, les valeurs suivantes sont réinitialisées:

Offset (= 0) beep (oui) et unité (mètre)

Réinitialiser les composantes sélectionnées. Retour au mode de mesure.

Enregistrement de valeurs (constante)

Mesurer/Calculer la valeur requise (par ex. hauteur de pièce, surface, volume).

Presser longuement.

Clignote.

Modifier la valeur (par ex. 2.297 m en 2.300 m) avec [+/-].

Presser en plus pour un changement plus important.

MENU

Presser pour adapter la dimension (^2/3)

Cette adaptation est seulement possible avec m, ou ft, ft² et ft³.

Confirmer.

et un nombre (= place en mémoire) clignote.

Sélectionner la mémoire (1-10) avec [+ / - ]

Enregistrer la valeur.

Réaffichage de la constante

Presser brièvement.

et le contenu de la première mémoire de constante s'affiche (par ex. 2.300m).

Sélectionner la mémoire (1 à 10) avec [+ / - ]

Confirmer. La valeur peut être réutilisée (par ex. pour un calcul de surface) ou

Affichage des dernières valeurs mesurées (stack)

Presser 2 fois brièvement

et la dernière valeur affichée apparait.

Sélectionner la valeur requise (max. 15!) avec [+ / - ]

Confirmer. La valeur peut être réutilisée (par ex. pour un calcul de surface).

D5-Z11

Plus petite cote, par exemple pour déterminer une hauteur de plafond sans positionnement strictement perpendiculaire.

Presser jusqu'à ce que

s'affiche.

Viser avec Leica DISTOTM plus le point cible approximativement.

Déclencher la mesure continue avec une brève pression.

Balayer Leica DISTOTM plus sur une large plage autour du point cible.

Arrêter la mesure continue.

La plus petite cote mesurée s'affiche (par ex. 3.215m = hauteur de pièce).

Les deux surfaces (par ex. sol/plafond, murs) sont à peu près parallèles.

Déterminer la cote maximale pour mesurer par ex. une diagonale.

Presser jusqu'à ce que

s'affiche.

Viser avec Leica DISTOTM plus le point cible approximativement.

Déclencher la mesure continue avec une brève pression.

Tourner Leica DISTOTM plus lentement à droite/gauche dans la zone du coin.

Arrêter la mesure continue.

La plus grande cote mesurée s'affiche (par ex. 12.314m = diagonale).

Hauteurs partielles, distances partielles

Effectuer une mesure.

Addition avec [+] / soustraction avec [-].

Réaliser une autre mesure.

= résultat

De la même façon, on peut déterminer des cotes

en chaîne (= nombre quelconque de mesures de longueur) et des sommes de surfaces/volumes.

La touche "Clear" peut s'utiliser pendant tous les

calculs tant que la fonction n'est pas terminée!

Multiplication

Effectuer une mesure (par ex. 8.375 m).

Multiplication avec [x].

Autre mesure (par ex. 3.500m)

À la suite d'un calcul de surface, on peut déterminer-volume par multiplication.

Cette fonction s'utilise pour calculer des surfaces ou volumes avec des hauteurs/distances partielles.

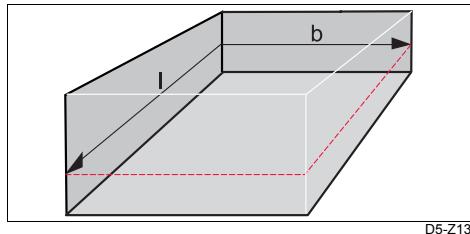

Valeur multipliée par deux

La mesure peut être multipliée par deux facilement, par ex. en vue du calcul du périmètre:

Effectuer une mesure.

Addition avec [ + ]

Réaliser une autre mesure.

= somme (demi-périmètre)

Répéter avec [+]. La valeur sera multipliée par deux.

= somme (= périmètre)

Pythagore, mesure de hauteur/de largeur

Respecter impérativement l'ordre des mesures!

Les trois (deux) points doivent être à verticale

(à l'horizontale) sur le mur!

utiliser:

une mesure simple,

• une valeur de stack/de la mémoire ou
• une mesure avec déclencheur.

Un positionnement mécanique suffira si les

visées sont courtes et l'appui arrêté stable.

On obtiendrait les résultats en tournant Leica DISTO TM plus autour d'un point fixe (bord arrière, filetage), l'axe du faisceau laser passant par ce point. Eviter de ce fait de fixer Leica DISTO TM plus sans adaptateur sur un trépied photo car le faisceau laser se trouve alors 70 à 100 mm env. au-dessus du point de rotation, ce qui peut entrainer des divergences altimétriques importantes.

Calcul avec deux points. Presser jusqu'à ce que

Pour évaluer la hauteur/largeur d'un bâtiment. Il est avantageux de mesurer en position droite (sans se courber) pour déterminer la hauteur avec deux ou trois distances.

s'affiche. Le laser est allumé et "1 ---" clignote.

Viser le point supérieur (1).

Mesurer ; ne pas déplacer l'instrument !

La valeur sera enregistrée.

S'affiche et "2---" clignote.

Placer Leica DISTO™ plus à peu près à l'horizontale (2).

Presser pour déclencher une mesure continue.

Balayer Leica DISTOTM plus sur une large plage autour du point de mesure idéal.

Arrêter la mesure continue. L'écran affiche la hauteur, largeur de deux mesures (Pythagore).

Calcul avec 3 points

Presser jusqu'à ce que

DIST

s'affiche. Le laser est allumé et "1 ---" clignote.

Viser le point supérieur (1).

Mesurer ; ne pas déplacer l'instrument !

La valeur sera enregistrée.

S'affiche et "2---" clignote.

Placer Leica DISTO™ plus à peu près à l'horizontale (2).

Presser pour déclencher une mesure continue.

Balayer Leica DISTOTM plus sur une large plage autour du point de mesure idéal.

Arrêter la mesure continue.

La valeur est enregistrée et "3---" clignote.

Viser le point inférieur (3).

Mesurer ; ne pas déplacer l'instrument !

L'écran affiche la hauteur/largeur à partir de trois mesures (Pythagore).

Calcul d'une hauteur partielle avec 3 points

Calcul de la hauteur entre 1 et 2 avec trois points.

Presser jusqu'à ce que

s'affiche. Le laser est allumé et "1 ---" clignote. Viser le point supérieur (1).

Mesurer ; ne pas déplacer l'instrument !

La valeur est enregistrée et "2---" clignote.

Mesurer ; ne pas déplacer l'instrument !

La valeur sera enregistrée.

S'affiche et "3---" clignote.

Presser pour déclencher une mesure continue.

Balayer Leica DISTOTM plus sur une large plage autour du point de mesure idéal.

Terminer la mesure continue. La hauteur et la largeur entre 1 et 2 (Pythagore) s'affiche.

2ÈME niveau de fonction

La transmission ou la correction de valeurs mesurées à partir de Leica DISTOTM plus est seulement possible quand le 2e niveau est enclenché. Le type et le nombre de fonctions activées au 2e niveau dépendent du logiciel commandé.

Activation de bluetooth®

Presser brievement.

Quand BLUETOOTH est activé, l'icône BLUETOOTH s'affiche.

La transmission doit être établie par le logiciel d'application depuis le Pocket PC/PC. Tant que cette opération est en cours, l'icône BLUETOOTH clignote.

cours, l'icône BLUETOOTH clignote.

Si aucune transmission n'est établie avec le

Pocket PC/PC après 120 secondes, BLUETOOTH s'éteint tout seul.

Si la transmission est établie et qu'aucune donnée n'est transférée pendant plus de 5 minutes, le système BLUETOOTH se désactive. Si le Leica DISTOTM plus n'est pas actionné pendant 90 secondes, il s'éteint automatiquement.

Désactivation de bluetooth®

Pour désactiver BLUETOOTH® : toujours

basculer d'abord sur le 1er niveau de commande.

Presser brievement.

BLUETOOTH® n'est désactivé qu'après la disparition de l'icône.

Au 2ème niveau de commande, BLUETOOTH

ne peut être désactivé avec la touche BLUETOOTH. Ceci a pour but d'éviter une interruption involontaire de la connexion BLUETOOTH.

Avant d'arrêter Leica DISTO™ plus, il faut

toujours désactivé la fonction BLUETOOTH®.

Étoile de direction

D5-Z14

Huit touches dans la partie inférieure du clavier Leica DISTOTM plus servent à commander en même temps la direction (à angle droit et en diagonale) lors de la création d'un croquis.

Déclencher une mesure selon la procédure habituelle (cette touche reste accessible quand le 2e niveau de commande est activé). La valeur mesurée s'affiche. Sélectionner parmi les touches de direction celle qui symbolise la distance établie sur le croquis. Une pression de la touche de direction transmet la distance au récepteur (Pocket PC/PC) avec la cote et la direction.

Suivant le logiciel disponible, cette fonctionnalité peut aussi être utilisée pour déplacer le curseur d'un logiciel (par ex. Excel).

Transmission de la valeur mesurée

Presser brievement la touche de direction. Un trait fin mis à l'échelle sera tracé sur l'écran du Pocket PC/PC.

D5-Z15

Confirmation (ou annulation) d'une valeur mesurée transmise

D5-Z16

ENTER

Presser brièvement pour confirmer la distance tracée. La distance sera matérialisée par un trait écais avec le numéro de cote.

DELETE

Presser brievement pour effacer une distance tracée incorrecte.

Si la valeur mesurée reste affichée sur l'écran du Leica DISTO™ plus, elle peut de nouveau être envoyée par confirmation de la touche de direction correcte.

Pour les autres possibilités, voir le manuel du logiciel utilisé.

Pendant la transmission

Tant que la transmission correcte n'est pas confirmée à partir du Pocket PC/PC, aucune nouvelle mesure ne peut être déclenchée.

S'affiche et "240" clignote si aucune transmission n'intervient au bout de 2 secondes.

CLEAR

Presser brievement pour remettre l'écran à zéro. Renouveler la mesure et la retransmettre.

Information sur le logiciel

Le logiciel "PlusDraft et PlusXL" fourni gratuitement, a pour fin d'illustrer les possibilités du Leica DISTOTM plus. Ces logiciels ne conviennent qu'à un certain type d'application restreinte (géométrie de sol et de plafond de)

pièces et transfert de données sur fichier Excel). Leica Geosystems ne donne aucune garantie quant au logiciel gratuit fourni ou sur ses fonctionnalités. Leica Geosystems ne s'engage pas à proposer, pour des applications futures, des fonctionnalités autres que celles établies à ce jour. Leica Geosystems décline toute responsabilité quant à l'utilisation du logiciel gratuit. Leica Geosystems n'est, en aucun cas, obligé d'apporter des corrections au logiciel par des patchs ou des mises à jour ni de développer des fonctionnalités additionnelles par des mises à niveau. Sur le site www.disto.com, vous trouvez des éditeurs de logiciel pour les applications les plus diverses.

Portée

Utiliser systématiquement un viseur laser en lumière du jour (à l'extérieur). Faire si nécessaire de l'ombre sur la cible. Utiliser le cas échéant un voyant.

Portée accrue:

La nuit, en cas d'ombre sur la surface visée et au crépuscule.

Portée réduite / temps de mesure rallongé:

Les surfaces mates, sombres (également plantes et arbres) peuvent diminuer la portée et augmenter le temps de mesure.

Surfaces rugueuses

Sur des surfaces rugueuses (par ex. crépi grossier), les mesures s'effectuent au milieu de la surface éclairée.

Pour ne pas mesurer dans les joints:

utiliser un voyant, un "post-it" 3M ou du carton.

Surfaces transparentes

Pour éviter des erreurs de mesure, ne pas viser des liquides incolores (par ex. eau), du verre sans poussière, du polystyrène expansé ou des surfaces d'un niveau de transparence similaire.

Effectuer une mesure d'essai en cas de visée sur des matériaux nouveaux, liquides.

Les mesures peuvent être incorrectes si elles

s'effectuent à travers des vitres ou si plusieurs objets se trouvent sur la ligne de visée.

Surfaces humides, lisses et à vernis brillant

1 Si la visée est "plate", le rayon laser est refléchi. Le signal capté par le Leica DISTO™ plus peut être trop faible (message 255). 2 Si la visée s'effectue à angle droit, le signal capté par Leica DISTO™ plus peut être trop fort (message 256).

Surfaces inclinées, rondes

Peuvent être mesurées avec le laser :

Condition : le point laser a de la place sur la surface.

Utilisation d'un voyageant

Si le signal est trop faible (e 255), les surfaces très rugueuses ou à mauvaise réflexion ou si le point visé en lumière du jour dépasse 30 mètres, utiliser le voyant 563875 (DIN C6) ou 723385 (DIN A4):

Face blanche : jusqu'à 30 m env. Face marron : entre 30 m et 200 m env.

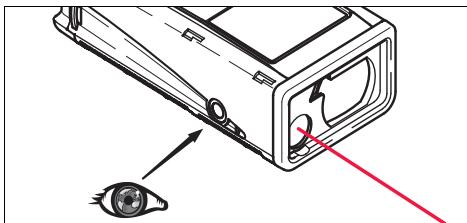

Mesure à l'extérieur

Leica DISTOTM plus possède un viseur à lunette à grossissement 2x.

Dans le cas de mesures à partir de 25 m, le point laser se trouve au centre du repère de localisation. A moins de 25 m, le point laser s'approche du bord du repère.

D5 Z_telecop

Caractéristiques techniques

Précision de mesure(2x écart type)	typ.: ± 1.5mm / max.: ± 3mm*
Plus petite unité affichée	1 mm**
Portée (utiliser unvoyant à partir de30 m env.)	0,2 m à 200 m
Durée de mesure dist / trc	0.5...env. 4 s / 0.16...env. 1 s
ØPoint laser (sur)	6 / 30 / 60 mm (10 / 50 / 100 m)
Viseur à lunette intégré	✓
Eclairage	✓
Affichage à plusieurs lignes	✓
Extrémité multifonction	✓
Déclencheur	✓
Calculatrice	✓
BLUETOOTH®	✓
Tracking	✓
Constante	10 valeurs
Tracking min./max.	✓
Pythagore	✓
Mémoire (Stack)	15 valeurs
Pile, type AA, 2x 1,5V	jusqu'à 10'000 mesures *** (seuillement piles alcalines!)
Protection contre l'eau etla poussière	IP54 selon IEC529: étanchè à pluie et à la poussière
Dimensions et poids	172 x73 x 45 mm, 335 g
Précision de mesure Nivelle	1°
Plage de températuresStockage	-25°C à +70°C(-13°F à +158°F)-10°C à +50°C(-14°F à +122°F)
Service

• L'écart maximal peut se produire dans des conditions défavorables, par ex. rayonnement solaire intense ou surface visée très faiblement réfléchissante. A plus de 30 m, l'écart maximal peut s'accroître de ± 0.1mm/m à ± 10mm au maximum en cas de non-utilisation d'un voyant. Pour plus d'informations, veuillez consulter www.disto.com. Affichage en cm à partir de 100 m. * Réduit en mode BLUETOOTH®.

Messages d'erreur

S'affiche avec un numéro.

Message	Cause	Remède
203	Mauvais ordre de mesure avec la fonction de Pytha-gore	Effectuer la mesure dans l'ordre correct
204	Erreur de calcul	Répéter l'opération
240	Erreur de transmission	Répéter l'opération
252	Température trop élevé, plus de 50°C (mesure)	Laisser refroidir l'instrument
253	Température trop BASSE, moins de -10°C (mesure)	Réchauffer l'instrument
255	Signal de réception trop faible, temps de mesure trop long, distance <200 mm	Utiliser unvoyant. Temps de mesure >10 s
256	Signal reçu trop fort	Utiliser unvoyant (bon côte)
257	Mesure incorrecte. Tropforte luminosité	Utiliser unvoyant
260	Faisceau laser inter-rompu.	Répéter la mesure
	Tous les autres messages	"Système", contacter le service après-vente

Veuillez dans ce cas vous adresser au revendeur en indiquant le numéro de l'erreur. Si ce message continue à s'afficher après plusieurs mises hors/sous tension, l'instrument est défectueux.

Entretien

Entretenez en particulier les surfaces optiques avec le même soin que des lunettes, appareils photos et jumelles. Vous trouvez les informations les plus récentes sur notre site internet: www.disto.com

Nous communiquons les coordonnées d'éditeurs de logiciel pour certains domaines d'application. Mais nous ne garantissons ni l'exactitude des données ni les performances des logiciels.

Les concepteurs de programme peuvent consulter la description de l'interface Leica DISTO™ plus en ligne.

Modifications (illustrations, descriptions et caractéristiques techniques) réservées.
