DISTO LITE 5 - Télémètre laser LEICA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Laser mètre de mesure
Caractéristiques techniques principales	Mesure de distance, mesure de surface, mesure de volume, fonction Pythagore
Alimentation électrique	Fonctionne avec 2 piles AAA
Dimensions approximatives	115 x 50 x 25 mm
Poids	Approx. 100 g
Compatibilités	Compatible avec accessoires Leica DISTO
Type de batterie	Piles alcalines
Tension	1,5 V
Puissance	Non spécifiée
Fonctions principales	Mesure de distance jusqu'à 100 m, affichage LCD, mesure continue
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente Leica
Sécurité	Ne pas regarder directement le faisceau laser, respecter les normes de sécurité laser
Informations générales	Idéal pour les professionnels du bâtiment, les architectes et les bricoleurs

FOIRE AUX QUESTIONS - DISTO LITE 5 LEICA

Comment allumer le Leica Disto Lite 5 ?

Pour allumer le Leica Disto Lite 5, appuyez simplement sur le bouton d'alimentation situé sur le dessus de l'appareil.

Que faire si l'écran reste noir ?

Si l'écran reste noir, vérifiez si les piles sont correctement insérées et si elles ne sont pas déchargées. Remplacez-les si nécessaire.

Comment changer les unités de mesure ?

Pour changer les unités de mesure, appuyez sur le bouton 'Menu' puis sélectionnez l'option 'Unités' pour choisir entre mètres et pieds.

Le laser ne s'allume pas, que faire ?

Si le laser ne s'allume pas, assurez-vous que l'appareil est allumé et que le mode laser est activé. Vérifiez également les piles.

Comment effectuer une mesure ?

Pour effectuer une mesure, pointez le laser vers la cible, puis appuyez sur le bouton de mesure. L'écran affichera la distance mesurée.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu principal, sélectionnez 'Réglages' puis choisissez l'option 'Réinitialiser' pour restaurer les paramètres d'usine.

Que faire si l'appareil ne mesure pas correctement ?

Si l'appareil ne mesure pas correctement, vérifiez que le laser n'est pas obstrué et que vous êtes à une distance appropriée de la cible. Assurez-vous également que l'appareil est à niveau.

Comment nettoyer l'objectif du laser ?

Pour nettoyer l'objectif, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Est-ce que le Leica Disto Lite 5 est étanche ?

Le Leica Disto Lite 5 n'est pas étanche. Évitez de l'exposer à l'eau ou à des conditions météorologiques extrêmes.

Comment prolonger la durée de vie des piles ?

Pour prolonger la durée de vie des piles, éteignez l'appareil lorsque vous ne l'utilisez pas et retirez les piles si vous ne prévoyez pas de l'utiliser pendant une longue période.

MODE D'EMPLOI DISTO LITE 5 LEICA

Manuel d'utilisation

Version 1.2

Sommaire

Clavier 2 Affichage (Display) 2 Utilisation 3 Informations utilisateurs 5 Consignes de sécurité 6 Caractéristiques techniques 10 Messages affichés 10

Lasermètre DISTO lite

Nous vous félicitons pour l'achat de votre DISTO.

Ce manuel renferme, à côté des

instructions d'utilisation, des consignes de

sécurités importantes (voir chapitre "Consignes de sécurité").

Veuillez le lire attentivement avant de mettre le produit en œuvre.

Identification produit

La désignation du type figure sur la face avant. Le n° de série se trouve dans le compartiment piles. Veuillez noter ces données dans votre manuel et toujours les indiquer comme référence si vous vous adressez à notre représentation ou service après-vente. Type: DISTO. N° de série: Date d'achat:

Symboles utilisés

Les symboles utilisés dans ce manuel ont la signification suivante :

Avertissement:

Risque ou utilisation non conforme pouvant provoquer des dommages corporels, voire la mort.

Prudence:

Risque ou utilisation non conforme susceptible de provoquer des dommages dont l'étendue est faible au niveau corporel, mais peut être importante au niveau matériel, financier ou écologique.

Informations permettant à l'opérateur une utilisation correcte et efficace du produit.

Clavier

D5-Z1

1 Mesure 2 Mesure de distance 3 Surfaces 4 Référence de mesure 5 Unités 6 Clear 7 Touche On/Off 8 Éclairage 9 Minuterie 10 Volume

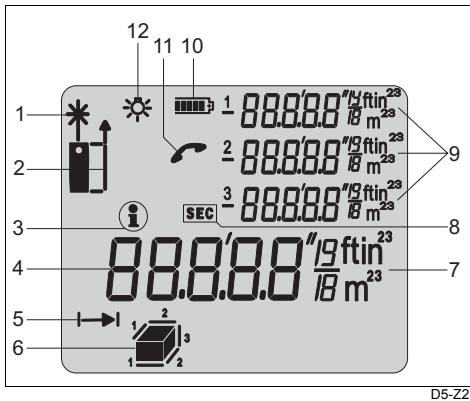

Affichage (display)

1 Laser activé 2 Référence de mesure (avant/arrière) 3 Information 4 Affichage principal (par ex. distance mesurée) 5 Mesure de distance 6 Surface/Volume 7 Unités avec exposants (^2/3) 8 Symbole Temps pour déclencheur

9 3 affichages additionnels (par ex. valeurs intermédiaires) 10 Symbole Pile 11 Service après-vente 12 Eclairage (On/Off)

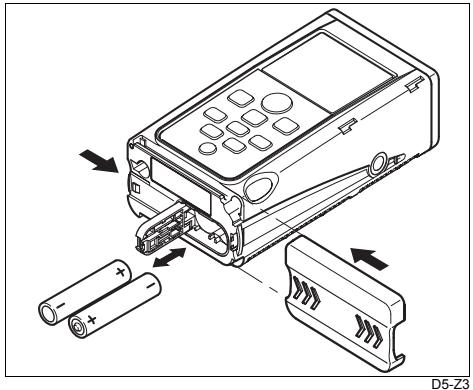

Insertion/replacement des piles

1 Presser le coulissement de verrouillage. Faire glisser l'extrémité à droite.

2 Ouvrir le compartiment piles. Remplacer celles-ci.

Affiché quand la charge est trop faible.

Type de pile, voir Caractéristiques techniques.

Respecter la polarité lors de l'insertion.

Utiliser seulement des piles alcalines.

Adapter l'extrémité en veillant à ce qu'elle s'enclenche.

Mise sous/hors tension de disto

Presser brievement.

Les icônes Eclairage et Charge pile sont affichés jusqu'à la première pression d'une touche. L'instrument peut être éteint n'importe où dans le menu.

Arrêt automatique au bout de 90 secondes si aucune touche n'a été actionnée durant cet intervalle.

Touche clear

La touche Clear règle l'instrument en mode normal, le remet à zéro (= Clear).

Cette opération peut s'effectuer aussi bien avant qu'après une mesure/un calcul.

Dans le cadre d'une fonction (Surface ou Volume) les valeurs individuelles peuvent être effacées graduellement et remesurées.

Éclairage

Presser brièvement.

L'éclairage est activé/désactivé par une pression de touche.

L'éclairage s'éteint au bout de 30 secondes si

aucune touche n'est actionnée.

Réglage de la référence de mesure

Presser jusqu'à ce que la référence requise s'affiche.

Réglages possibles : Avant, Arrière

Le réglage reste actif jusqu'au changement de la référence de mesure, à l'arrêt automatique ou manuel de l'instrument

Réglage par défaut: référence de mesure arrêté

Mesure de distance

Presser pour activer le laser. L'instrument se trouve en "mode Pointe".

Une deuxième pression déclenche la mesure de distance.

Le résultat est ensuite immédiatement affiché dans l'unité choisie.

Si l'instrument est allumé, mais le laser désactivé, on parle de "mode normal".

Si le laser est activé, on parle de "mode

Mesure et réparation

DISTO se prête très bien au "repérage", par ex. pour implanter des distances.

Laser allumé en permanence

Appuyer jusqu'à l'émission d'un bip long. Le laser reste alors actif.

Chaque nouvelle pression déclenche une mesure de distance.

Presser pour désactiver le mode Laser permanent.

Déclencheur

Presser jusqu'à ce que la minuterie soit réglée sur le temps requis (max. 60 secondes).

S'affiche.

Une fois la touche relâchée, les secondes résiduelles jusqu'à la mesure (par ex. 59, 58, 57...) apparaissent. Les 5 dernières secondes sont comptées avec un bip. La mesure s'effectue après le dernier bip. Le résultat apparait.

Calculs

Presser jusqu'à ce que

s'affiche.

Le côté à mesurer clignote.

Le résultat et les deux résultats partiels s'affichent.

Volume

Presser jusqu'à ce que

s'affiche.

Le côté à mesurer clignote.

Le résultat et les trois résultats partiels s'affichent.

Sélection de l'unité

Units

Presser jusqu'à ce que l'unité courante (par ex. 0.000m) s'affiche.

Unités possibles:

• m(mm) = 0.000 m - 14'061116 = 116'
• m(cm) = 0.00m^ - in = 0.0in^
• ft = 0.00 ft - in 1/16 = 0^1 / 16^in ft in 1 / 16 = 0.00^1 / _16^ftin
• uniquement aux États-Unis

Portée

Portee accrue:

La nuit, en cas d'ombre sur la surface visée et au crépuscule.

Portée réduite:

Sur des surfaces mates vertes, bleues (également avec des plantes et arbres).

Surfaces rugueuses

Sur des surfaces rugueuses (par ex. crépi grossier), les mesures s'effectuent au milieu de la surface éclairée.

Pour ne pas mesurer dans les joints : utiliser un voyageant, un "post-it" 3M ou du carton.

Surfaces transparentes

Pour éviter des erreurs de mesure, ne pas viser des liquides incolores (comme l'eau) ou du verre (sans poussière).

Effectuer une mesure d'essai en cas de visée sur des matériaux nouveaux, liquides.

Les mesures peuvent être incorporees si elles

s'effectuent à travers des vitres ou si plusieurs objets se trouvent sur la ligne de visée.

Brillant

1 Si la visée est "plate", le rayon laser est reflété. Le signal capté par DISTO peut être trop faible (message 255). 2 Si la visée s'effectue à angle droit, le signal capté par DISTO peut être trop fort (message 256).

Surfaces inclinées, rondes

Peuvent être mesurées avec le laser :

Condition : le point laser a de la place sur la surface.

Visées sans support

env.20-40 m):

utiliser les voyants 563875 (DIN C6) / 723385 (DIN A4) :

Consignes de sécurité

Ces consignes ont pour but d'informer les responsables et opérateurs de DISTO sur les risques liés à l'utilisation du DISTO afin de les éviter. Lire ces consignes permet de limiter ces risques. Il revient au responsable de l'instrument de s'assurer que tous les utilisateurs comprennent ces consignes et les respectent.

Utilisation conforme

Le domaine d'utilisation du DISTO englobe les opérations suivantes:

mesure de distances, calcul de volumes et de surfaces,

Utilisation non conforme

• Mettre l'instrument en service sans instruction préalable. L'utiliser sans respecter les prescriptions relatives à l'environnement.
• Rendre les installations de sécurité inefficaces et enlever les plaques signalétiques ainsi que les avertissements. Ouvrir l'instrument avec des outils (tournevis, etc.) si une telle opération n'est pas expressément autorisée.
• Modifier, transformer l'instrument. Le mettre en œuvre après l'avoir subtilisé. Utiliser des accessoires d'autres fabricants, non expressément autorisés par Leica Geosystems.
• Manipulation volontaire ou non de l'équipement sur des échafaudages, des escaliers, et mesures à proximité de machines en marche ou d'installations ouvertes. Viser avec l'instrument en plein soleil. Éblouir intentionnellement des tiers.
• Mise en sécurité insuffisante du poste de mesure (p. ex. : réalisation de mesures près de routes, etc.)

Attention

Risque de blessure, de dysfonctionnement et de dommages matériels en cas de manipulation non conforme. Le responsable doit informer l'utilisateur sur les risques de manipulation et les mesures préventives. Seul l'opérateur ayant été préalablement instruit dans l'emploi du DISTO est autorisé à travailler avec.

Conditions d'application

Cf. chapitre "Caractéristiques techniques"

Environnement:

L'instrument est conçu pour être utilisé dans des zones pouvant être habitées en permanence et n'est pas protégé contre des milieux explosifs ou agressifs. A condition qu'elle soit limitée dans le temps, l'utilisation du DISTO est admise sous la pluie.

Responsabilité

Responsabilité du fabricant de l'équipement original, Leica Geosystems AG, CH-9435 Heerbrugg (ci-après dénommé Leica Geosystems) :

Leica Geosystems est responsable de la conformité du produit livré aux normes techniques et de sécurité.

prescrites de même que de la fourniture du manuel d'utilisation et des accessoires originaux.

Responsabilité du fabricant d'accessoires d'autres marques :

Les fabricants d'accessoires autres que Leica Geosystems sont responsables de l'élaboration, de la mise en pratique et de la diffusion de concepts de sécurité relatifs à leurs produits ainsi que de leurs effets en combinaison avec le matériel Leica Geosystems.

Responsabilité du responsable du produit :

Il incombe au responsable du produit de veiller à l'utilisation conforme de l'instrument, au travail correct de ses collaborateurs, à leur instruction et au fonctionnement sur l'équipement.

Le responsable du produit doit :

comprendre les informations de sécurité inscrites sur le produit et les instructions du manuel d'utilisation. - connaître les consignes de sécurité locales, applicables à son entreprise. - contacter Leica, dès que l'équipement présente des défauts de sécurité.

Dangers d'utilisation majorés

L'absence d'instruction ou une instruction incomplète peuvent se traduire par une manipulation incorrecte ou non conforme de l'instrument. Il peut en résulter des accidents ayant pour conséquence des dommages corporels, matériels, financiers et écologiques.

Mesure préventive :

Tous les utilisateurs observent les consignes de sécurité du fabricant et les directives du responsable de produit.

Prudence:

En cas de chute, de sollicitations extrêmes ou d'adaptations non autorisées, l'instrument peut subir des dommages et fournir des mesures incorrectes.

Mesure préventive :

Effectuer périodiquement des mesures de contrôle, sur tout lorsque l'instrument a été sollicité de façon inhabituelle, et avant/après d'importantes mesures. Veiller à ce que les parties 'optiques soient propres et éviter des endommagements mécaniques des butoirs du DISTO.

Une négligence de sécurité sur le lieu de travail, absence de marquage par exemple, peut provoquer des situations dangereuses sur les routes, les chantiers, les sites industriels, etc. à proximité.

Mesure préventive :

S'assurer que le lieu de mesure présente une sécurité suffisante. Respecter les lois locales en matière de sécurité et de circulation.

Prudence:

Lorsque ces produits sont utilisés pour des mesures de distances ou le positionnement d'objets en mouvement (par. ex. grue, engins de construction, plate-formes,...) des événements imprévisibles peuvent entraîner des mesures erronées.

Mesure préventive :

Utiliser les produits uniquement comme capteurs de mesure et non comme appareils de guidage. La conception et le fonctionnement de votre système doit garantir qu'un dispositif de sécurité ajusté (par ex. interrupteur de fin de course) évite tout endommagement en cas de mesure erronée, d'un défaut du produit ou d'un manque de courant.

Avertissement:

Éliminer l'équipement correctement. Respecter les réglementations locales correspondantes. Rendre l'équipement toujours inaccessible à des personnes non autorisées.

Le DISTO émet un rayon laser visible, qui sort de la face avant de l'instrument.

Il répond aux normes de sécurité des lasers catégorie 2 :

IEC60825-1:1993 "Sécurité du dispositif laser" EN60825-1:1994 "Sécurité du dispositif laser"

Le produit répond aux normes des lasers, catégorie II: FDA 21CFR Ch. I §1040 : 2001 (US Department of Health and Human Service, Code of Federal Regulations)

Produits laser catégorie 2/ll :

Ne pas regarder vers le point d’émission du rayon et ne pas projeter le rayon inutilement sur des personnes. La protection de l’œil est en général assurée par des mouvements réflexes tels que fermer les paupières, tourner la tête.

Une observation directe du rayon laser avec des instruments optiques (jumelles, lunette) peut s'avérer dangereuse.

Mesure préventive :

Ne pas regarder le rayon laser avec des instruments optiques.

Prudence:

Regarder le rayon laser peut s'avérer dangereux pour l'œil.

Mesure préventive :

Ne pas regarder le rayon laser. Veiller à ce que le rayon laser soit localisé au-dessus ou au-dessous de la hauteur des yeux (surtout en cas d'un montage permanent dans des installations, machines, etc.)

Il peut être dangereux d'observer le faisceau laser réfléchi avec le viseur à lunette si la cible est fortement réfléchissante (miroir, surface métallique, fenêtre, prisme, etc...).

Mesure préventive :

Ne pas viser de surface réfléchissante (par ex. miroir, métal, fenêtre, prisme,...) avec le viseur à lunette.

Compatibilité électromagnétique (CEM)

Par compatibilité électromagnétique on entend l'aptitude d'un instrument à fonctionner correctement dans un environnement électromagnétique à décharge électrostatique sans provoquer des perturbations dans autres appareils.

Le rayonnement électromagnétique peut endommager les autres instruments.

Bien que le DISTO remplisse les strictes exigences des directives et normes correspondantes, Leica Geosystems ne peut exclure entièrement la possibilité que d'autres instruments soient gênés lors de son fonctionnement.

Signalisation

Puissance de sortie max.:

0.95mW

Longueur d'onde:

620-690nm

Norme appliquée:

EN60825-1:1994

IEC60825-1:1993

D5-Z6

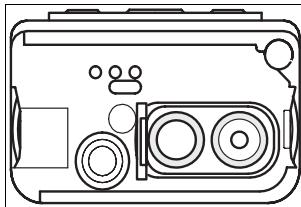

Sortie du faisceau laser

D5-Z7

ArtNr: XXXXXX

S. No.: 000000

Manufact.: 08.1999

D5-Z8

AVOID EXPOSURE

Divergence du faisceau	0.16 x 0.6 mrad
Durée d'impulsion	15 x 10-9s
Puisance de rayonnement max. * Incertitude de mesure	0.95 mW* ±5%
Puisance de rayonnement max. par impulsion	8 mW

Prudence:

Confier la réparation de l'instrument à un atelier agréé par Leica Geosystems.

Caractéristiques techniques

Precision de mesure (2x écart type)	typ.: ± 3 mm / max.: ± 5 mm
Plus petite unité affichée	1 mm
Portée	0,2 m jusqu'à 200 m **
Durée de mesure dist / trc	0.5...env. 4 s / 0.16...env. 1 s
Ø point laser (distance)	6 / 30 / 60 mm (10 / 50 / 100 m)
Eclairage	✓
Affichage à plusieurs lignes	✓
Extrémité de repérage	✓
Déclencheur	✓
Pile, type AA, 2x 1,5V	jusqu'à 10'000 mesures (seulement piles alcalines!)
Protection contre l'eau et la poussière	IP54 selon IEC529: étanche à la pluie, à la poussière
Dimensions et poids	142 x73 x 45 mm, 315g
Precision de mesure Nivelle	1°
Plage de températures
Stockage	-25°C à +70°C
Service	(-13°F à +158°F)
	-10°C à +50°C
	(-14°F à +122°F)

Modifications techniques réservées.

• Unité d'affichage à partir de 100 m : 1 cm. Pour la portée ±5 ppm (±0,5 mm/100 m). Plus erreur de courte distance.

Messages d'erreur

s'affiche avec un numéro.

Message	Cause	Remède
204	Erreur de calcul	Répéter l'opération
252	Température trop élevé, plus de 50°C ( mesure)	Laisser refroidir l'instrument
253	Température trop BASSE, moins de -10°C ( mesure)	Réchauffer l'instrument
255	Signal reçu trop faible, durée de mesure trop longue, distance <200 mm	Utiliser unvoyant. Temps de mesure >10 s
256	Signal reçu trop fort	Utiliser unvoyant (bon côte)
257	Mesure incorrecte. Tropforte luminosité	Utiliser unvoyant
260	Faisceau laser interrompu	Répéter la mesure
	Tous les autres messages	"Système", contacter le service après-vente

Si ce message s'affiche, éteindre/allumer l'instrument plusieurs fois pour observer s'il réapparait. Si oui, contacter le service après-vente indiquant le numéro du message.

Entretien

Entretenez en particulier les surfaces optiques avec le même soin que des lunettes, appareils photos et jumelles.
